MODE D'EMPLOI AWT 1355 A ARMAR

POUR L'UTILISATEUR 3

Avertissements 3

Description de I'appareil 4

Comment faire un lavage ? 5

Tableau des programmes 7

Guide de lavage 8

Entretien et nettoyage 10

En cas d'anomalie de fonctionnement. 11

Garantie 12

Service après vente 12

POUR L'INSTALLATEUR 13

Avertissements 13

Characteristiques techniques 13

Installation 14

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour uneutilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous nevez d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matérieliaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qu'aliéfium.
Viete appareil a ete concu pour etre utilisé par des adultes. Il est destiné a un usage domestique normal. Ne l'utilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez aisi des risques matériel et corporel.
Débranchez vous appeareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equipé d'un éclairage, débranchez l'appareil avant de proceider au changement de I'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait pré-senter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

A. POUR L'UTILISATEUR

1. AVERTISSEMENTS

Conservez cette notice d'utilisation avec votre apparéil. Si ce dernier devait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement du lave-linge et des avertissements s'y rapportant.

Les avantissements ont été rédigés pour votre sécurité et celle d'autrui.

Nos you prions de dire attentivement ces remarques avant dinstaller et d'utiliser voe Appeil. Nous you remercions de veore attention.

1.1. Utilisation

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Notre apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquèl il a été concu : laver, rincer et essorer.
• Débranche la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Aidez-vous des indications se trouvant sur l'étiquette de chaque article.
• Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés.
• Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.
• Ne mettez pas dans le lave-linge les articles détachés à l'essence, l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit évaporé avant de placer les articles dans le tambour.
• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie.
  Utilisez la quantité de produit lessiviel indiquée au paragraphe «Dosage des produits lessiviels».

Débranche toujours le lave-linge avant de procéder à son nettoyage et son entretien.

1.2. Précautions contre le gel

Si votre apparéil est exposé à une température inférieure à 0^ , prenez les précautions suivantes:

• Fermez le robinet et déconnectez le tuyau d'arrivée d'eau.
• Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol.

• Sélectionnez le programme Vidange et faites-le fonctionner jusqu'à la fin.

• Mettez l'appareil hors tension en plaçant le sélecteur de programmes sur la position «Arrêt» ou en appuyant sur la touche Marche/Arrêt*.

• Débranche l'appareil.
• Revissez le tuyau d'arrivée d'eau et remettez en place le tuyau de vidange.

De cette façon, l'eau restée dans les tuyaux sera evacuée, évitant ainsi la formation de gel et donc l'endommagement de votre apparéil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

1.3. Mise au rebut

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

Lors de la mise à la casse de votre apparéil, mettez hors d'usage ce qui pourrait partager un danger : coupeze le cable d'alimentation au ras de l' apparéil.

1.4. Protection de l'environnement

Afin de réaliser des économies d'eau et d'énergie et donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avc des charges partielles (en veillant toute fois à ne pas surcharger le tambour).
  Utilisez la fonction Prélavage ou Trempage uniquement pour le linge très sale.
• Adaptez la dose de lessive à la durée de l'eau (cf. paragraphe «Dosage des produits lessiviels») ainsi qu'à la charge et au degré de salissure du linge.

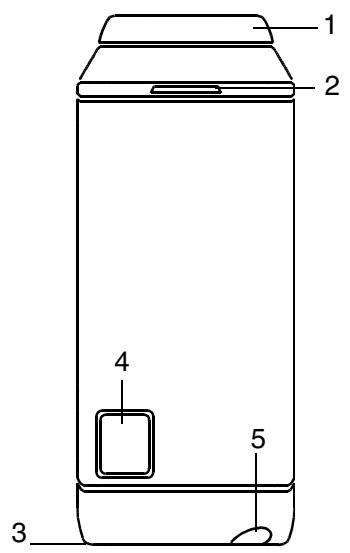

2.DESCRIPTION DE L'APPAREIL

1 - Bandeau de commandes
2 - Poignée d'ouverture du couvercle
3 - Pieds de mise à niveau
4 - Portillon du filtré
5 - Levier pour déplacer l'appareil

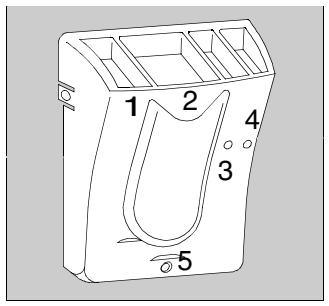

2.1. La boîte à produits

Symboles

1 - prélavage [L]
2 - lavage [L]

3 - javellisation

Programmes Coton uniquement - 1/4 à 1 verre d'eau de javel diluée

(ne pas dépasser le repère MAX)

4 - assouplissant

(ne pas dépasser le repère MAX)

5 - trop-plein assouplissant et javel (en cas de replissage excessif).

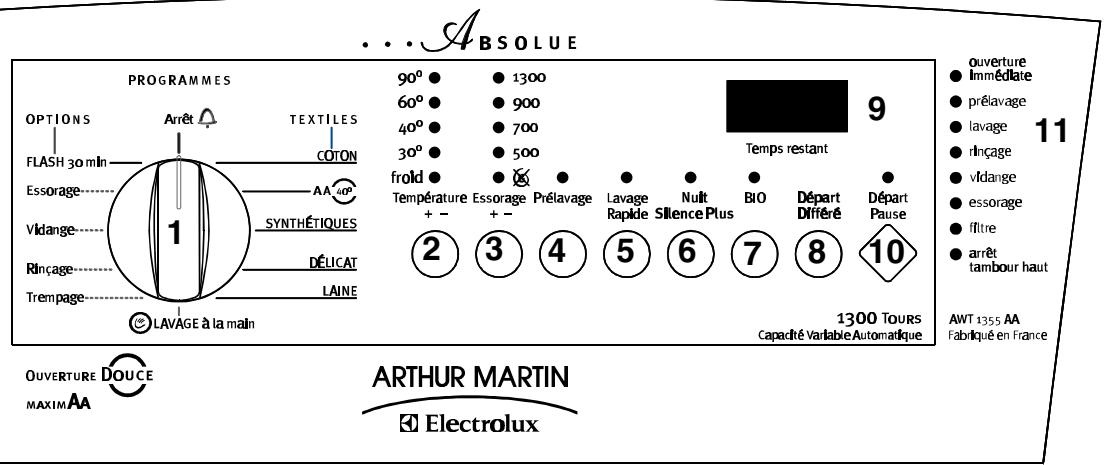

2.2. Le bandeau de commandes

7 - Touche «Bio»
8 - Touche «Départ différé»
9 - Fenêtre d'affichage
10 - Touche «Départ/Pause»
11 - Voyants de déroulement de programme et d'information

3. COMMENT FAIRE UN LAVAGE?

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommendons d'effectuer un lavage préliminaire à 90^ , sans linge mais avec de la lessive, pour nettoyer la cuve.

3.1. Chargement du linge

• Soulevez le couvercle de la machine.
• Ouvrez le tambour en appuyant sur le bouton de verrouillage A : les deux volets se décrochent automatiquement.
• Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.

Attention : avant la fermetre du couvercle de votre machine, assurez-vous que la portedutambour est correctement fermée :

les deux volets accrochés,

• le bouton de verrouillage A ressorti.

3.2. Dosage des produits lessiviels

Votre lave-linge a ete conu de maniere a reduire vos consommations en eau et produits lessiviels, reduisez donc les doses preconisées par les fabricants de dessive.

Versez la dose de lessive en poudre dans les compartments lavage et prélavage si vous avez besoin l'option «prélavage». Versez évientuelles l'assouplissant dans le compartment et l'eau de javel dans le compartment .

Si vous utilisez un autre type de lessive, reportez-vous au paragraphe «produits lessiviels et additifs» du guide de lavage.

3.3. Choix du programme souhaité

Vous trouvrez le programme approprié pour le type de linge dans le tableau de programmes (cf. § 4).

Placez le sélecteur de programmes sur le programme souhaité ; les voyants correspondant aux phases composant le programme s'allument.

La fenêtre d'affichage affiche la durée probable du programme sélectionné (ex. : 1 heures).

La durée affichée est réajustée automatiquement au cours du cycle de lavage.

3.4. Choix de le température et de la vitesse d'essorage

90^

60^

40^

30^

froid

Temperature

1300

900

700

500

Essorage

Lors de la sélection, la température conseillée s'affiche. Il est possible de moduler cette température à l'aide de la touche. Pour lechioix de la température de lavage, tenez compte du programme sélectionné (en vous aidant des indications figurant sur le tableau des programmes) et conformez-vous à la température indiquée sur l'étiquette d'entretien de chaque article à laver (voir le guide de lavage).

Lors de la seLECTION du programme, ou en

mode pause, la vitesse maximum

(correspondant à la nature du linge) est

affichée. Cependant, en appuyant sur la

touche «Essorage», il est possible de réduire

cette vitesse ou de besoin l'option

suppression d'essorage final (vidange

uniquement).

3.5. Choix de l'option désirée

Préavage

Lavage

Rapide

.

Sile

BIO

5

Les différentes options sont àCHOISIR après l'affichage du programme et avant d'enclencher la touche «depart/ pause>.

Appuyez sur la ou les touches désirées ; les voyants correspondants s'allument. En appuyant de nouveau, les voyants s'éteignent. Lorsqu'une de ces options n'est pas compatible avec le programme choisi, levoyant correspondant clignote pendant quelques secondes et la mention «Err» apparait dans la fenêtre d'affichage (voir tableau des programmes).

Le lave-linge effectue un prélavage à 30^ max.

Le prélavage se termine par un bref essorage pour les programmes coton, synthétiques et par une vidange de l'eau pour les programmes délicats.

3.5.2. Option «lavage rapide»

En appuyant sur cette option, on diminue le temps de la vage de 10 à 60 minutes selon le programme choisi.

3.5.3. Option «Nuit Silence Plus»

Elle permet de réduire le niveau sonore de votre lave-linge en vous offrant les mêmes performances de lavage. Ainsi, aucune*gène n'est occasionnée par l'utilisation de votre apparéil la nuit. Il n'y a pas d'essorage et l'eau du dernier rincage n'est pas evacuée pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour.

A la fin du cycle, «O» clignote dans la fenêtre d'affichage.

Vous pouvez terminer le cycle en effectuant soit unesso

rage soit une vidange : tournez le sélecteur de programmes sur la position Arrêt. Choisissez le programme Vidange ou Essorage (en ajustant la vitesse ou en choisisant la position). Appuyez sur la touche «départ/pause».

3.5.4. Option «BIO»

Cette option favorise les actions des enzymes des produits lessiviels et est utile pour enlever les taches organiques (aliments, sang, ...).

3.5.5. Option «Départ différé»

Cette option permet de retarder le départ d'un programme de 30 minutes à 23 heures. Sélectionnez le nombre d'heures au bout desquelles vous souhaitez que le programme commence en appuyant par pressions successives sur la touche.

3.5.6. Signal sonore

A la livraison de l'appareil, un signal sonore est programmé.

Suppression du signal sonore :

• Tournez leprogrammateur sur Coton, Synthétiques ou Décicat (à température quelconque),
• Maintenez les touches Nuit Silence Plus et Start/ Pause enforcées pendant au moins 5 secondes. Le signal sonore est désactivé.

Selection du signal sonore :

• Tournez le programmateur sur Coton, Synthétiques ou Délicat (à température quelconque),
• Maintenez les touches Nuit Silence Plus et Start/ Pause enforcées pendant au moins 5 secondes. Le signal sonore est activé.

3.6. Demarrage du programme

Après avoir choisi le programme de lavage, appuyez sur la touche «départ/pause» pour faire démarrer le cycle ; le voyant correspondant devient fixe.

Il est normal que le sélecteur de programmes ne tourne pas pendant le cycle.

ouverture
Immediate
prélavage
Lavage

• rincage
  vldange
  .
  essorage
• filtrre

amet tambour haut

Levoyant du programme en cours est allumé. Si vous aze sélectionné un départ différé, le décompte commence. La fenêtre d'affichage «Temps restant» affiche soit la durée du programme soit le temps du départ différé.

3.7. Intervention au cours d'un programme

3.7.1. Ajout de linge

L'ouverture du couvercle en cycle est possible lorsque le voyant «OUVERTURE IMMÉDIATE» est allumé. Appuyez sur la touche «départ/pause», le voyant «ARRÊT TAMBOUR HAUT» clignote signalant le positionnement de celui-ci.

L'ouverture du couvercle se signale par un double clac du

dispositif de verrouillage.

Appuyez de nouveau sur la touche «départ/pause» pour redémarrer.

3.7.2. Modification du programme en cours

Avant d'effectuer toute modification du programme en cours, il fautmettreleave-linge en pause en appuyant sur la touche «départ/pause».Si la modification n'est pas possible,la fenetre d'affichage indique «Err» et levoyant correspondant clignote quelques secondes.Si vous decidez malgre tout de changer le programme, il faut annuler le programme en cours (voir ci-dessous).

3.7.3. Annulation du programme

Si vous désirez annuler un programme, tournez la manette du sélecteur de programmes sur la position «Arrêt». Il est possible deCHOISIR un nouveau programme après l'annulation du precedent.

3.8. Fin du programme

Le lave-linge s'arrête automatiquement. «0» clignote dans la fenêtre d'affichage. L'ouverture du couvercle se signale par un double «clac» du dispositif de verrouillage. Le voyant «ARRET TAMBOUR HAUT» est allumé (si le tambour est arrivé à se positionner).

Si l'option «Nuit Silence Plus» ou «Arrêt Cuve Pleine» est可以选择, «0» clignote dans la fenêtre d'affichage. L'eau doit être vidangée avant d'ouvrir le couvercle. Vous pouvez terminer le cycle en effectuant soit un essorage soit une vidange : tournez le sélecteur de programmes sur la position Arrêt ;CHOISSEZ le programme Vidange ou Essorage (en ajustant la vitesse ou en choisisant la position) ; appuyez sur la touche «départ/pause».

Tournez la manette du sélecteur de programmes sur la position «Arrêt».

Sortez le linge.

Débranche la prise de courant et fermez le robinet d'alimentation en eau.

Remarque : nous vous recommendons de laisser le couvercle et le tambour ouverts après utilisation afin d'aérer la cuve.

4. TABLEAU DES PROGRAMMES

Toutes les possibités ne sont pas enumeratedes ci-après, mais uniquement les réglages les plus courants.

Programme Type de linge	Charge	Options possibles	Tempéra-tures °C	Consommations indicatives
				Litres	kWh	Durée
COTON Blanc ou couleur, par ex, vêtement de travail non- malement sale, linge de lit, de table, de corps, serviettes.	5,0 kg	Prélavage Lavage rapide Nuit Silence Plus Bio Départ différé	90	59	2,00	Voir fenêtre d'affatchage (Données indicatives susceptibles de varier en fonction des conditions d'utilisation)
AA 40° A 40°, ce programme permét d'obtenir les mêmes résultats de lavage que le programme Coton 60° et convient aussi aux synthétiques.	4,5 kg	Prélavage Nuit Silence Plus Départ différé	60*40	4258	0,850,90
SYNTHETIQUES Tissus synthétiques, lin- ge de corps, tissus de couleur, chemises qui ne se repassent pas, blouses.	2,5 kg	Prélavage Lavage rapide Nuit Silence Plus Bio Départ différé	60	52	1,10
DELICAT Pour tous les tissus déli-cats, par exemple, les ri-deaux.	2,5 kg	Prélavage Lavage rapide Nuit Silence Plus Départ différé	40	53	0,55
LAINE Laine livable en machi- ne portant les mentions «pure laine vierge, lava- ble en machine, ne rétré- cit pas».	1,0 kg	Nuit Silence Plus Départ différé	40	50	0,40
LAVAGE à la main Linge très décidat portant le label «lavage à la main».	1,0 kg		40	50	0,40
FLASH 30 min Pour tissus peu sales sauf la laine.	2,5 kg		30	40	0,30
Trempage Pour tissus très sales, sauf la laine.	Selon nature des textiles	Trempage à 30°C, arrêt cuve pleine d'eau.**		22	0,25
Rinçage Le linge lavé à la main peut être rincé avec ce programme.		3 rincages avec additif liquide. Essorage.		45	0,15

• Programme de référence pour essais selon la norme CEI 456 (programme AA 40^ avec sélecteur de températures sur 60^ ).
  **Pour vidanger,mettre le selecteur de programmes sur la position Arrêt,choisisr un programme Vidange ou Essorage,appuyez sur la touche Départ/Pause.Au bout de 18 heures,le lave-linge se vidange automatiquement.

5. GUIDE DE LAVAGE

5.1. Tri et préparation du linge

• Triez le linge par type et symbole d'entretien (voir chapitre 5.4 : Symboles internationaux pour l'entretien des textiles) : lavage normal pour le linge résistant pouvant supporter un lavage et un essorage énergiques ; lavage délicat pour le linge délicat qu'il convient detraiter avec précaution. Pour les charges mixtes, charges composées d'articles en fibres de différentes natures,CHOISSEZ UN PROGRAMME ET UN TEMPERATURE convenant à la fibre la plus fragile.
• Lavez séparément le linge blanc et le linge de couleurs. Sinon, le linge blanc sera coloré ou prendra un ton grisâtre.
• Les vêtements neufs de couleur ont souvent un excédent de couleur. Lavez de telles pieces de préférence séparément la première fois. Respectez les indications d'entretien «laver séparément» et «laver plusieurs fois séparément».
• Videz les poches et dépliez le linge.
• Retirez les boutons décousus, épinges et agrafes. Fermez les fermetures à glissière, noucez les lacets, les lanières.
• Retournez les vêtements en textiles multicouches (sacs de couchage, anoraks, etc.), les pieces de bonneterie de couleurs ainsi que la laine et les textiles avec décoration rapportée.
• Lavez les petites pieces fragiles (chaussettes, collants, soutiens-gorge, etc) dans un filet à linge.
• Traitez les rideaux avec des précautions particulières. Enlevez les crochets de fixation et enveloppez les voilages dans un filet ou un sac.

5.2. Charges de linge selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale du lave-linge. Cette capacité peut varier suivant la nature des textiles. Diminuez la quantité de linge en cas de linge très sale ou de tissus éponge.

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau. C'est pourquoit, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
• au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replissez le tambour en fonction des fibres les plus fragiles.

5.3. Produts lessiviels et additifs

N'utilisez que des produits lessiviels et des additifs qui convenennent pour utilisement dans un lave-linge. Inspirez-vous des indications du fabricant en respectant les paragraphs 2.1 et 3.2.

Les lessives en poudre s'utilisent sans restriction ; les lessives liquides peuvent etre versées soit dans une boule doseuse placé directement dans le tambour, soit dans le compartment lavage à condition de mettre tout de suite le lave-linge en marche ; les lessives en tablettes ou en doses se mettent impératifement dans le compartment lavage de la boite à produits de votre lave-linge.

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire (l'utilisation d'un anticalcaire est conseillé) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durée de votre eau en contactant la Compagnie de distribution d'eau de votre région ou tout autre service compétent.

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommendant la dessive ARIEL.

5.4. Symboles internationaux pour l'entretien des textiles

LAVAGE NORMAL	95	60	40	30
	Lavage à 95°C	Lavage à 60°C	Lavage à 40°C	Lavage à 30°C	Lavage délicat à la main	Ne pas laver
LAVAGE DELICAT		60	40	30

Δ	Δcl	Δ
JAVELLISATION	Blanchiment au chlore (javel) permis (uniqueme-ment à froid et avec une solution diluée)	Blanchiment au chlore (javel) proscrit

REPASSAGE	Température élevé (max 200℃)	Température moyenne (max 150℃)	Température BASSE (max 100℃)	Ne pas repasser

O	A	P	F	X
NETTOYAGE A SEC	Nettoyage à sec (tous les solvants usuels)	Nettoyage à sec (tous solvants sauf le tri- chloréthylène)	Nettoyage à sec (exclusivement solvants pétroliers et R113)	Ne pas nettoyer à sec

	-	III		Haute température
				Température modérée
SECHAGE	Séchage linge étendu	Séchage linge suspendu	Séchage sur centre	Séchage en tambour permis	Ne pas sécher en tambour

6. ENTRETIEN ET NETTOYAGE

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

6.1. Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé.

Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement concu pour les lave-linge que vous pourrait vous procurer dans le commerce.

Respectez le dosage et la fréquence des détartrages indiqués sur l'emballage.

6.2. La carrosserie

Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. N'utilsez jamais d'acool, solvants ou produits similaires.

6.3. La boîte à produits

De temps en temps, vous doivent nettoyer la boîte à produits pour éliminer les évventuels résidus des produits lessiviels et ainsi éviter une anomalie de fonctionnement. La boîte à produits se laisse très facilement démonter en vue d'un léger nettoyage.

Démontage :

Exercez une pression sur les clips situés sur chaque côté de la boîte à produits et tirez-la vers le haut.

Vous pourrez ainsi la nettoyer à l'eau courante à l'aide d'une Brosse ou d'un chiffon torsadé. Contrôlez que les siphons situés à l'arrière de la boîte à produits ne sont pas obstrués.

Remontage :

Repositionnez la boîte à produits dans les encoches jusqu'à verrouillage.

6.4. Le filtr de vidange

Nettoyez régulièrement le filtré se trouvant au bas de l'appareil. Levoyant «filtrre»* s'allume quand le filtré est obtrué. Dans ce cas, nettoyez-le immédiatement. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage.

• Ouvrez le portillon à l'aide, par exemple, d'un tour-enis :

Vidangez l'eau résiduelle :

Placez dessous un填补ant. Tournez le bouchon dans le sens inverse des aiguilles d'une montre afin que celui-ci se retrouve à la verticale et puisse libre l'eau résiduelle.

• Otez le filtré :

Dévissez le bouchon à fond et enlevez-le. Nettoyez-le soigneusement à l'eau courante. Replacez l'ensemble et revissez-le dans le sens des aiguilles d'une montre.

Après avoir nettoyé le filtré, il faut obligatoirement reférer le portillon. En effet, par mesure de sécurité, ce dernier doit être fermé lorsque l'appareil est en fonctionnement.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constatéz une anomalie de fonctionnement, consultez les paragraphs ci-dessous avant d'appeler le service après vente.

Symptômes	Causes
Le lave-linge ne démarre pas ou ne se remplit pas :	• l'appareil n'est pas correctement branché, l'installation électrique ne fonctionne pas, • le couvercle de votre lave-linge et les volets du tambour ne sont pas correctement fermés, • le départ du programme n'a pas été effectivement commandé, • il y a une coupure de courant, • il y a une coupure d'eau, • le robinet d'eau est fermé, • l'arrivée d'eau est obstruée.
Le lave-linge se remplit mais vidange aussiot :	• la crosse de vidange est accrochée trop bas (voir paragra-phe installation).
Le lave-linge n'essore pas ou ne vidange pas :	• le tuyau de vidange est bouché ou plié, • le filtre de vidange est obstrué, • la sécurité anti-balourd s'est mise en marche : mauvaise répartition du linge dans le tambour, • le programme «Vidange» ou l'option «Nuit Silence Plus» ont été sélectionnés, • la hauteur de la crosse de vidange ne convient pas.
Voues trouvez de l'eau au contraud du lave-linge :	• un excès de lessive a fait déborder de la mousse, • la lessive n'est pas adaptée au lavage en machine, • la crosse de vidange n'est pas correctement accrochée, • le filtre de vidange n'a pas été remis en place, • le tuyau d'acciviée d'eau n'est pas étanche.
Les résultats de lavage ne sont pas satisfaisants :	• la lessive ne convient pas au lavage en machine, • il y a trop de linge dans le tambour, • le programme de lavage n'est pas approprié, • il n'y a pas assez de lessive.
La machine vibre, est bruyante :	• l'appareil n'a pas été complètement débridé (voir paragra-phe débridage), • l'appareil n'est pas de niveau et bien calé, • l'appareil est trop près du mur ou des meubles, • le linge n'est pas bien réparti dans le tambour, • la charge n'est pas suffisante.
Le cycle de lavage est beaucoup trop long :	• l'acciviée d'eau est obstruée, • il y a eu une coupure de courant ou d'eau, • la sécurité thermique du moteur s'est déclenchée, • la température de l'acciviée d'eau est plus BASSE que d'ordinaire, • le système de sécurité de détention de la mousse s'est déclenché (trop de dessive) et le lave-linge a procédé à l'évacuation de la mousse, • la sécurité anti-balourd s'est déclenchée : une phase supplémentaire a été ajoutée afin de répartir au moins le linge dans le tambour.
Le lave-linge s'accritte pendant un cycle de lavoge :	• l'alimentation en eau ou en électricité est défectueuse, • un arrêt cuve pleine a été programmé.
Le couvercle ne s'ouvre pas en cours de cycle :	• le voyant «OUVERTURE IMMEDIATE» est étenteint.
Le voyant «ARRÊT TAMBOUR HAUT» n'est pas allu-mé en fin de cycle :	• Le tambour n'est pas arrivé à se positionner à la suite d'un balourd persistent ; tournez manuellement le tambour.
Le code erreur E40 apparaît dans la fenêtre d'af-fichage* :	• Le couvercle n'est pas correctement fermé.
Le code erreur E20 apparaît dans la fenêtre d'af-fichage* :	• le filtrtre de vidange est obstrué, • le tuyau de vidange est bouché ou plié, • la hauteur du tuyau de vidange est trop haute (voir «Instal-lation», • la pompe de vidange est bouchée, • le siphon de l'installation est bouché.
Le code erreur E10 apparaît dans la fenêtre d'af-fichage* :	• le robinet d'eau est fermé, • il y a une coupure du réseau d'eau.
Le code erreur EA0 apparaît dans la fenêtre d'af-fichage* :	• les volets du tambour ne sont pas correctement fermés.
Levoyant «filtrtre» s'allume :	• le filtrtre de vidange est obstrué.
De l'assouplissant ou de la javel s'écoule par l'orifice de trop-préin au remplissage :	• la dose prescrite n'a pas été respectée, • les siphons situés à l'arrière de la boîte à produits sont obstrués (voir chapitre «Entretien et nettoyage».

• Àprous avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche «départ/pause» pour faire redémarrer le programme interrompu.

8. GARANTIE

Conformément à la législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

9. SERVICE APRES VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «En cas d'anomalie de fonctionnement». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut, veuilles consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES-Vente.

En appelant un Service Àpre-s-Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la face interieure du portillon du filtre et sur la plaque signalétique située à l'arriere de l'appareil.

En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les pièces de rechange certifiées constructeur.

B. POUR L'INSTALLATEUR

1. AVERTISSEMENTS

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins. L'appareil doit être débranché lors de l'opération de débridage.
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
• L'appareil doit être relié à une prise électrique ayant une mise à la terre conforme.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.

• Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre «Branchement électrique».
  Assurez-vous, après avoir installé l'appareil, que celui ci ne repose pas sur le cable d'alimentation.

• Lorsque la machine est installée sur un sol moqueté, il faut s'assurer que la moquette n'obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.
• Le remplacement du cordon d'alimentation ne doit être réalisé que par le Service ÀpRES-Vente.
• La responsabilité du fabricant ne pourrait être recherche pour tout dommage resultant d'une installation non conforme.

2. CHARACTERISTIQUES TECHNIQUES

DIMENSIONS	Hauteur Largeur Profondeur	850 mm 397 mm 600 mm
TENSION / FREQUENCY PUISSANCE TOTALE		230 V / 50 Hz 2300 W
PRESSION DE L'EAU Raccordement au réseau d'eau	Minimum Maximum	0,05 MPa (0,5 bar) 0,8 MPa (8 bars) Type 20x27
Cêt apparéil est conforme à la directive CEE 89-336 relative à la limitation des perturbations radio-électri- ques et à la directive CEE 73-23 relative à la sécurité électrique.

3.INSTALLATION

3.1. Débridage

Les pièces servant à protégger les organes internes du lave-linge pendant le transport doivent toutes impérativement être enlevées avant la première mise en marche du lave-linge.

Otez l'emballage de l'appareil. Inclinez l'appareil sur le côte puis retirez la cale sous le moteur et redressez l'appareil.

Inclinez l'appareil vers l'arrière, faites-lui faire un quart de tour sur un des coins pour enlever le socle de transport.

Ouvrez le couvercle de l'appareil et retirez les cales d'immobilisation et les films plastiques. Refermez le couvercle.

Sur la partie arrête et à l'aide d'une clé de 10, enlevez les deux vis et entreprises.

Les ouvertures désormais visibles doivent être fermées avec les caches qui sont dans la pochette jointe à l'appareil, n'ou-bliez pas de rabattre la capsule centrale.

Assurez-vous que vous avez bien enlevé ces pieces de l'appareil et conservez-les en cas de futuror transport.

Si vous voulez conserver l'alignement de votre lave-linge avec les meubles adjacents, vous avez la possibilité de couper la barrette de maintain des tuyaux située à l'arrière de votre lave-linge. Laissez en place les deux obturateurs lateraux.

3.2. Emplacement

Placez l'appareil sur un sol plat et dur dans un local aéré. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la pièce.

3.3. Déplacement de l'ordinateil

Pour déplacer votre lave-linge, il suffit de lemettre sur ses roulettes en tirant à fond de la droite vers la gauche le levier situé au bas de l'appareil. Une fois l'appareil placé à l'endetroit choisi, ramenez le levier dans sa position initiale.

3.4. Mise à niveau

Une mise à niveau précise évite les vibrations, les bruits et les déplacements de l'appareil pendant son fonctionnement.

Mettez l'appareil à niveau en agissant sur le pied trop court. Dévissez ensemble le pied et la collerette (soulevez l'appareil si nécessaire).

Quand l'appareil est stable, bloquez le pied au sol et remontez la collerette au maximum.

3.5. Arrivée d'eau

Vissez le raccord du tuyau d'alimentation sur le robinet d'arrivée d'eau (20x27 mm), enPNANT soin de bien positionner le joint livre avec I'appareil. Ouvrez le robinet d'arrivée d'eau.

Le tuyau d'arrivée d'eau ne peut pas etre prolongé. S'il est trop court, achetez un tuyau plus long prévu a cet effet.

3.6. Vidange

La crosse du tuyau de vidange doit être placée dans un conduit de vidange (ou dans un lavabo) à une hauteur comprise entre 70 et 100 cm. Veiliez à ce qu'elle ne risque pas de tomber.

• Important : enaucn cas, le tuyau de vidange ne doit etre prolongé. S'il est trop court, faites appel à un professionnel.

3.7. Branchement électrique

Ce lave-linge ne peut être branché qu'en 230 V monophasé.

Vérifiez le calibre du fusible de ligne : 10 A en 230 V.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.
