Type de produit	Hotte aspirante
Marque	HOTPOINT
Modèle	SL 16 HA BK NOIR
Couleur	Noir
Type d'installation	Mural ou sous meuble
Distance minimale au plan de cuisson électrique	60 cm
Distance minimale au plan de cuisson gaz ou mixte	75 cm
Modes de fonctionnement	Aspirant (évacuation extérieure) ou filtrant (recyclage avec filtre à charbon)
Vitesses d'aspiration	Multi-vitesses
Éclairage	Ampoule incandescente 40 W max E14 ou halogène 20 W max G4 selon version
Filtre à graisse	Mécanique ou métallique autoportant, lavable mensuellement (main ou lave-vaisselle 65°C)
Filtre à charbon	À remplacer tous les 6 mois
Alimentation électrique	220-240 V, 50 Hz
Type de raccordement	Avec fiche ou direct sur réseau (interrupteur bipolaire obligatoire)
Matériaux	Acier laqué noir
Nettoyage extérieur	Chiffon humide avec alcool dénaturé ou détergent neutre, pas de produits abrasifs
Sécurité	Débrancher avant intervention, ne pas flamber sous la hotte, surveillance de la friture
Pièces détachées disponibles	Ampoule, filtre à graisse, filtre à charbon

FOIRE AUX QUESTIONS - SL 16 HA BK NOIR HOTPOINT

Comment installer la hotte sur un mur ?

Percez deux trous superieurs pour les vis K, inserez les chevilles J, accrochez la hotte aux deux vis, puis depuis l'interieur positionnez la troisieme vis L et serrez toutes les vis.

Quelle distance doit-il y avoir entre la hotte et la table de cuisson ?

Pour un plan electrique, la distance minimale est de 60 cm. Pour un plan gaz ou mixte, elle est de 75 cm.

Comment nettoyer le filtre a graisse ?

Le filtre mecanique se nettoie une fois par mois a la main avec un detergent adapte ou au lave-vaisselle a 65°C. Le filtre metallique autoportant se retire en tirant les ressorts et peut aussi passer au lave-vaisselle.

Quand faut-il changer le filtre a charbon ?

Tous les 6 mois. Pour le changer, ouvrez le couvercle W en tournant les pommeaux O de 90°, inserez le matelas a charbon V et refermez.

Comment remplacer l'ampoule de la hotte ?

Debranchez la hotte. Enlevez la grille. Devissiez l'ampoule grillee et remplacez-la par une ampoule incandescence 40W max E14 ou halogene 20W max G4 selon le modele.

Que faire si des odeurs persistent apres cuisson ?

Utilisez la puissance d'aspiration maximale. Verifiez que la hotte est en mode aspirant (position A) si vous evacuez vers l'exterieur, ou que le filtre a charbon est recent en mode filtrant.

La hotte peut-elle fonctionner sans evacuation exterieure ?

Oui, en mode filtrant. Placez le selecteur G sur position F et installez un filtre a charbon. Les fumees sont alors recyclees par la grille avant.

Comment acceder aux filtres a graisse ?

Ouvrez la grille a l'aide des loquets P et sortez-la de ses fixations R1 ou R2 pour les filtres avec grille. Pour le filtre autoportant, tirez les ressorts P4 vers le bas.

A quoi sert le selecteur aspirant/filtrant ?

Il permet de choisir entre le mode aspirant (A) pour evacuer l'air vers l'exterieur et le mode filtrant (F) pour le recyclage interne via un filtre a charbon.

Quel type de branchement electrique est requis ?

La hotte doit etre branchee sur une prise accessible conforme aux normes, ou directement sur le reseau via un interrupteur bipolaire avec une distance de contacts superieure a 3 mm.

MODE D'EMPLOI SL 16 HA BK NOIR HOTPOINT

Branchementélectrique,20

Fonctionnement, 21

Entretien, 22

Attention, 24

SL

Hotpoint

ARISTON

! Consulter les dessins de la première page avec les références alphétiques que l'on retrouvera dans le texte explicatif.

! Suivre strictement les instructions de cette notice. Le constructeur decline toute responsabilité pour tous les inconveniens, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

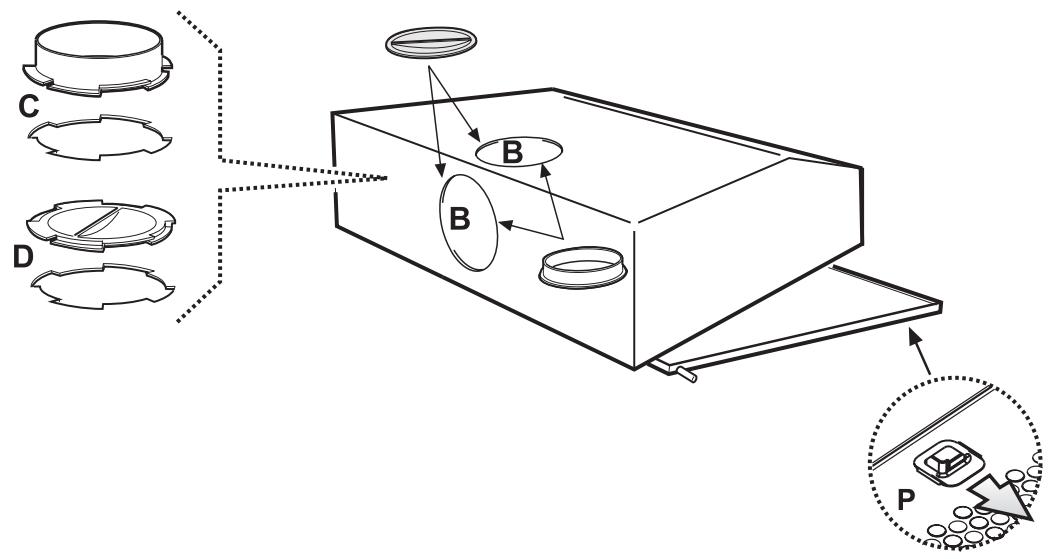

La hotte est fournie avec une sortie d'air supérieure B1 et en option une sortie arrêté B2, prévue pour l'évacuation des fumées vers l'extérieur. Selon la solution retenue, appliquer la bride C fournie, boucher dans tous les cas le trou inutilisé avec le bouchon D fourni.

Controller que le selecteur mode aspirant/filtrant (situé a l'intérieur de la hotte) G est en position aspirante (A). Dans le cas où il est impossible d'évacuer vers l'extérieur les fumées et vapeurs de cuisson, vous pouvez alors utiliser la hotte en version filtrante en montant le filtrate a charbon. Les fumées et vapeurs seront recyclées à travers la grille avant située au dessus du panneau de commandes. Controller que le selecteur aspirante/filtrant est en position filtrante (F).

Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée à une distance de 60 cm, de 75 cm dans le cas d'un plan de cuisson mixte ou a gaz. La hotte peut être installée sur un mur ou sur le fond d'un meuble; s'il est fourni, utiliser le gabarit de pose H de façon a percer correctement les trous, sinon, appuyer la hotte sur le mur ou sur le fond du meuble et à l'aide d'un crayon noir, repérer l'endroit oùpercer les troux.

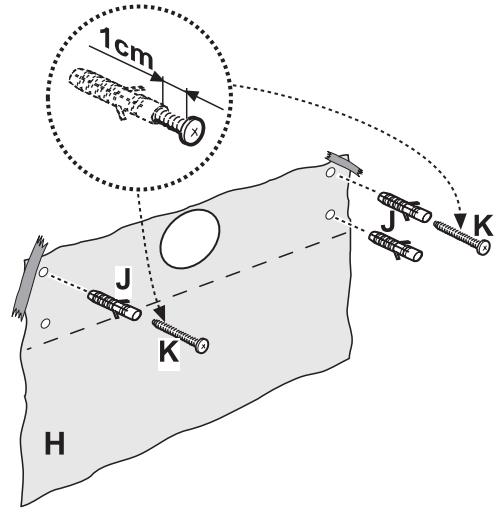

Fixation murale

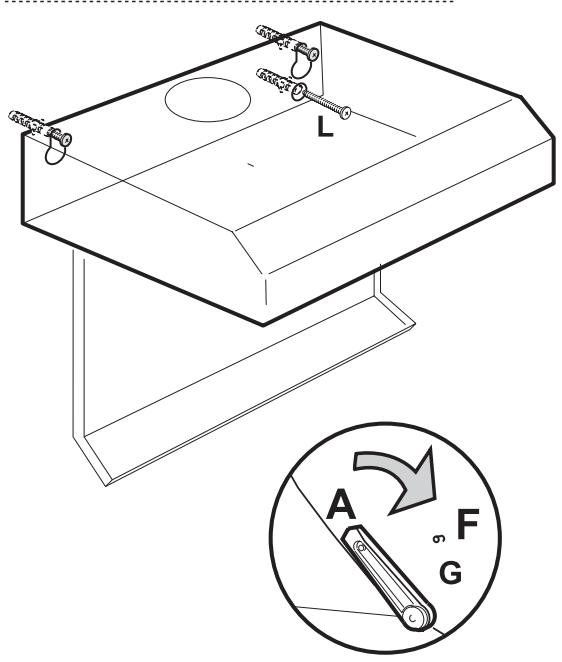

Inserer les chevilles J dans les trou s et les 2 vis K dans les trou supérieurs. Retirer la grille et accrocher la hotte aux 2 vis, ensuite, depuis l'intérieur, positionner la troisieme vis L enfin serrer toutes les vis.

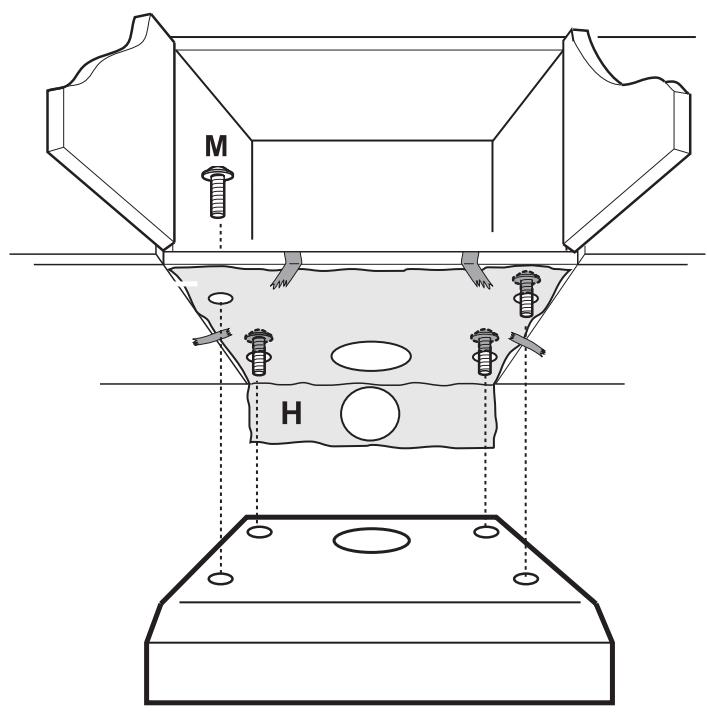

Fixation sous un meuble

Fixer la hotte avec les 4 vis M à l'intérieur du meuble.

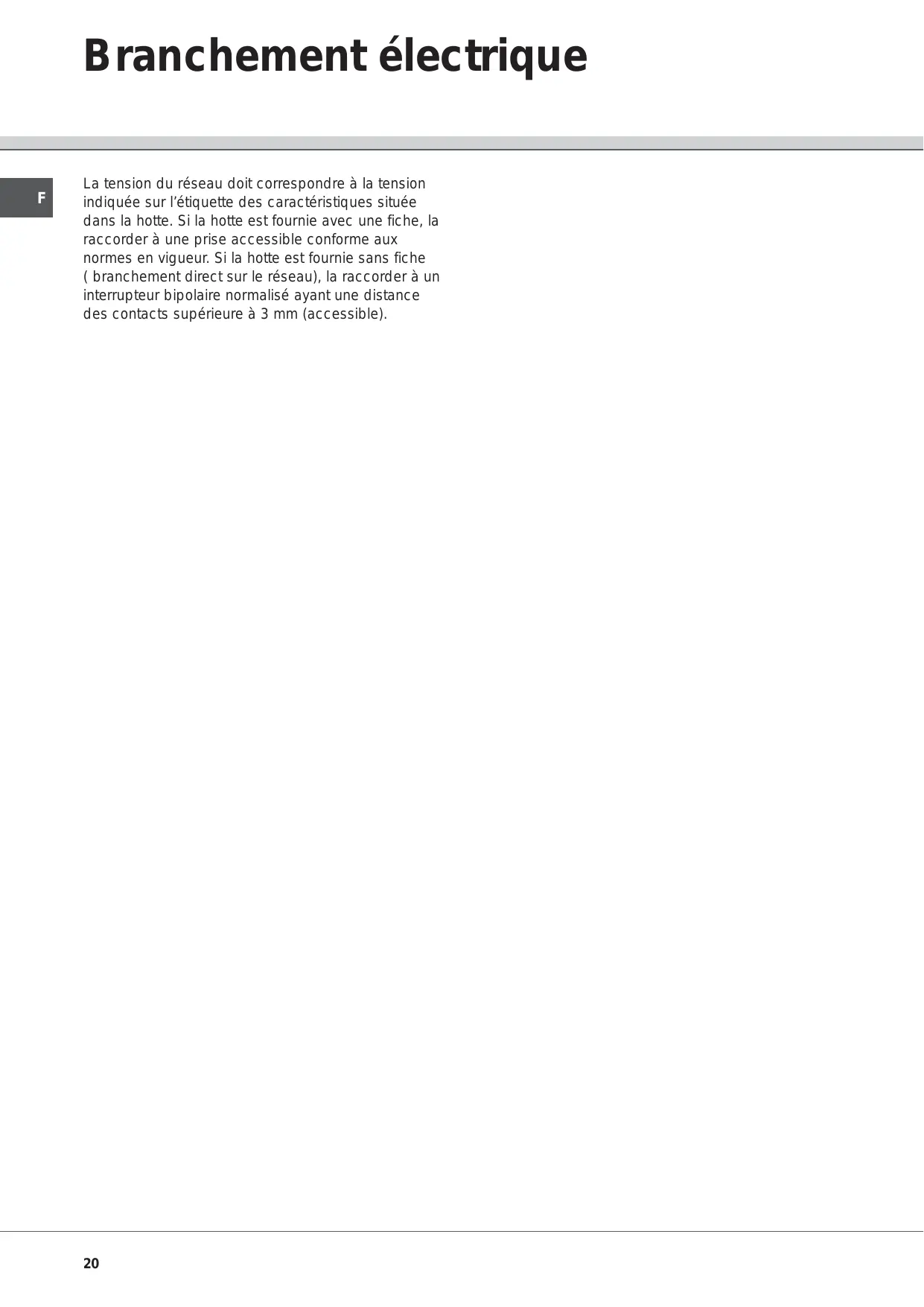

La tension du réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Si la hotte est fournie sans fiche (branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).

Le panneau de contrôle se trouve sur la partie avant de la facade et est doté de différentes vitesses d'apiration. Utiliser la puissance d'aspiration maximale en cas d'odeurs ou de vapeur importantes. Dégager le panneau frontal N. Nous vous conseillons de mettre la hotte en route 5 minutes avant de commencer a cuisiner et de la laisseur fonctionner environ 15 minutes après la cuisson.

! Veillez a débrancher la hotte du réseau electrique avant toute intervention sur celle- ci.

Nettoyage

La hotte doit être regulièrement nettoyée à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon humide imbibé d'alcool dénaturé ou de détergents liquides neutres. Eviter d'utiliser des produits abrasifs. Le non respect des règes de nettoyage de la hotte, de la substitution et du nettoyage des filtres compré des risques d'accordie.

Filtre a graisse

Il peut s'agir d'un des modèles suivants:

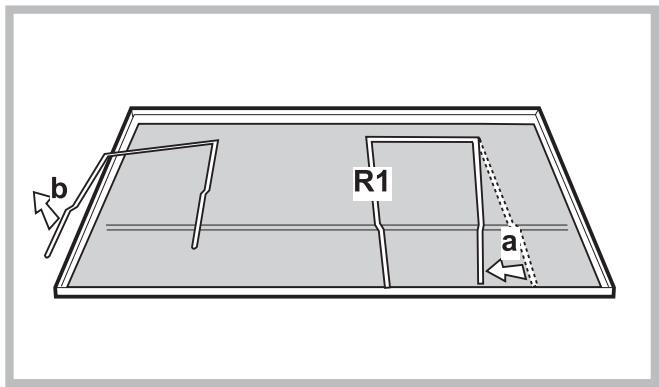

Le filtrme mécanique doit être nettoyé à la main une fois par mois à l'aide de détergents adaptés. Vous pouvez également le passer au lave vaisselle.(65°C). Pour acceder au filtrte aGRAisse ouvr la grille à l'aide des loquets P et la sortir de ses fixations R1 ou R2.

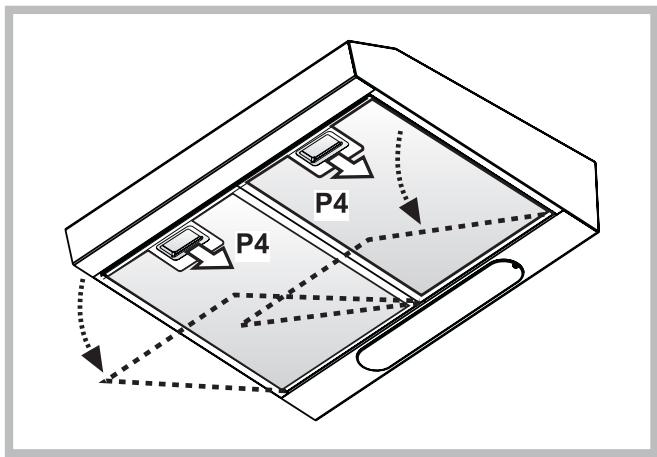

Le filtré métallique autoportant n'a pas de grille de support, pour l'enlever, tirer les ressorts de décrochage P4 vers l'arrête et extraire le filtré vers le bas.

Attention! Si lavé en lave vaisselle le filtré métallique peut changer de couleur mais son efficacité filtrante reste inchangée.

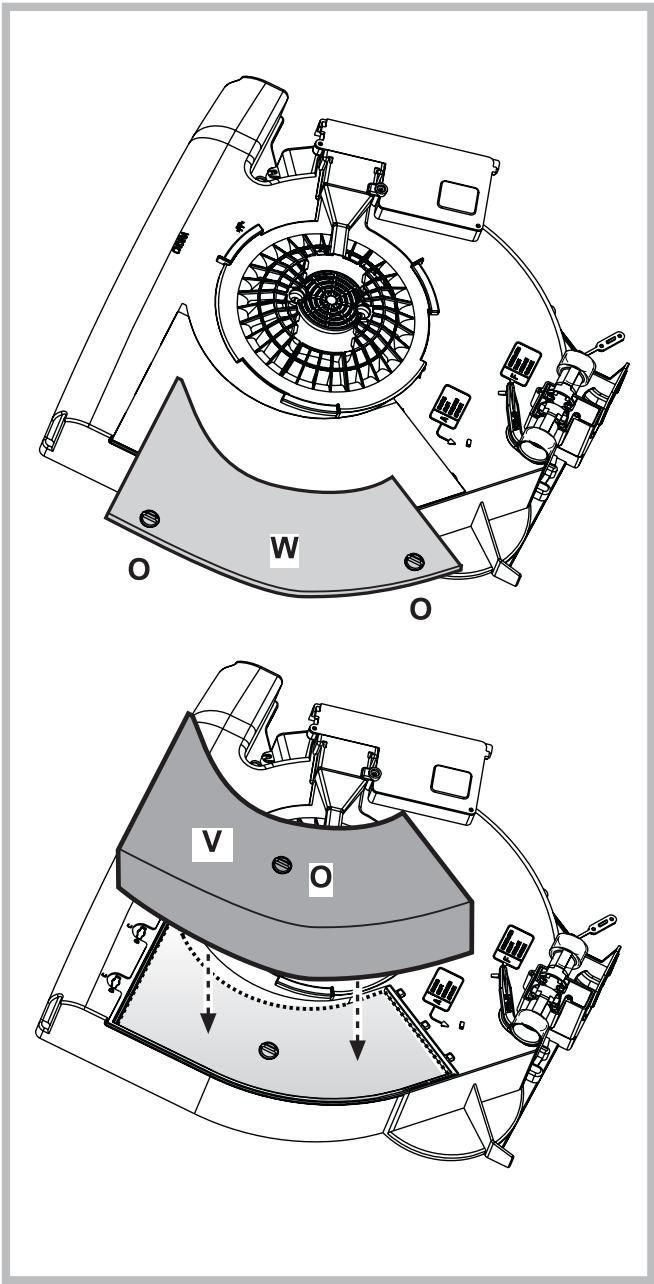

Filtre au charbon

Changer tous les 6 mois.

Montage: Enlever le couvercle W en tournant les pommeaux O de 90^

Insérer le petit matelas à charbon V à l'intérieur du logement approprié et le fixer en tournant le pommeau O de 90^ , refermer le couvercle.

Proceder en sens inverse pour le démontage.

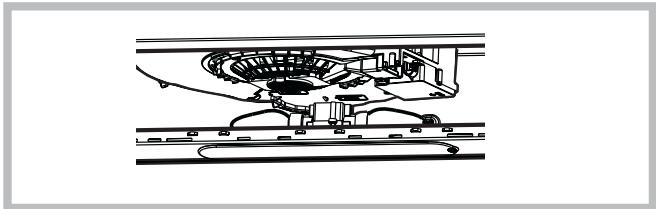

Changement de l'ampoule 40W

Dévisser l'ampoule grillée et la remplacer par une ampoule ovale a incandescence max 40W E14. Enlever la grille pour acceder au compartment de la lampe.

Replacing the holoq bulbs

Acceder au logement de la lampe - sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 20W maximum (G4), en ayant soin de ne pas les toucher avec les mains. Refermer le plafonnier (fixation par encliqueage).

! Ne jamais utiliser la hotte sans avoir installé correctement la grille!

L'air aspiré ne doit pas être expulsé dans un conduit utilisé pour l'échépendement des fumées d'appareils alimentés avec une énergie autre que l'énergie électrique. Il faut prévoir une bonne aération du local lorsque l'on utilise simultanément une hotte et des appareils alimentés avec une autre énergie que l'electricité. Il est strictement défendu de faire flamber des aliments sous la hotte. Tout flâme sous la hotte peut endommager les filtres et causeur un incendie. La friture doit être surveillée pour éviter que l'huile surchauffée ne s'enflamme. Pour des raisons techniques et de sécurité veuilles suivre scrupuleusement les réglementations locales relatives à l'évacuation des fumées.
