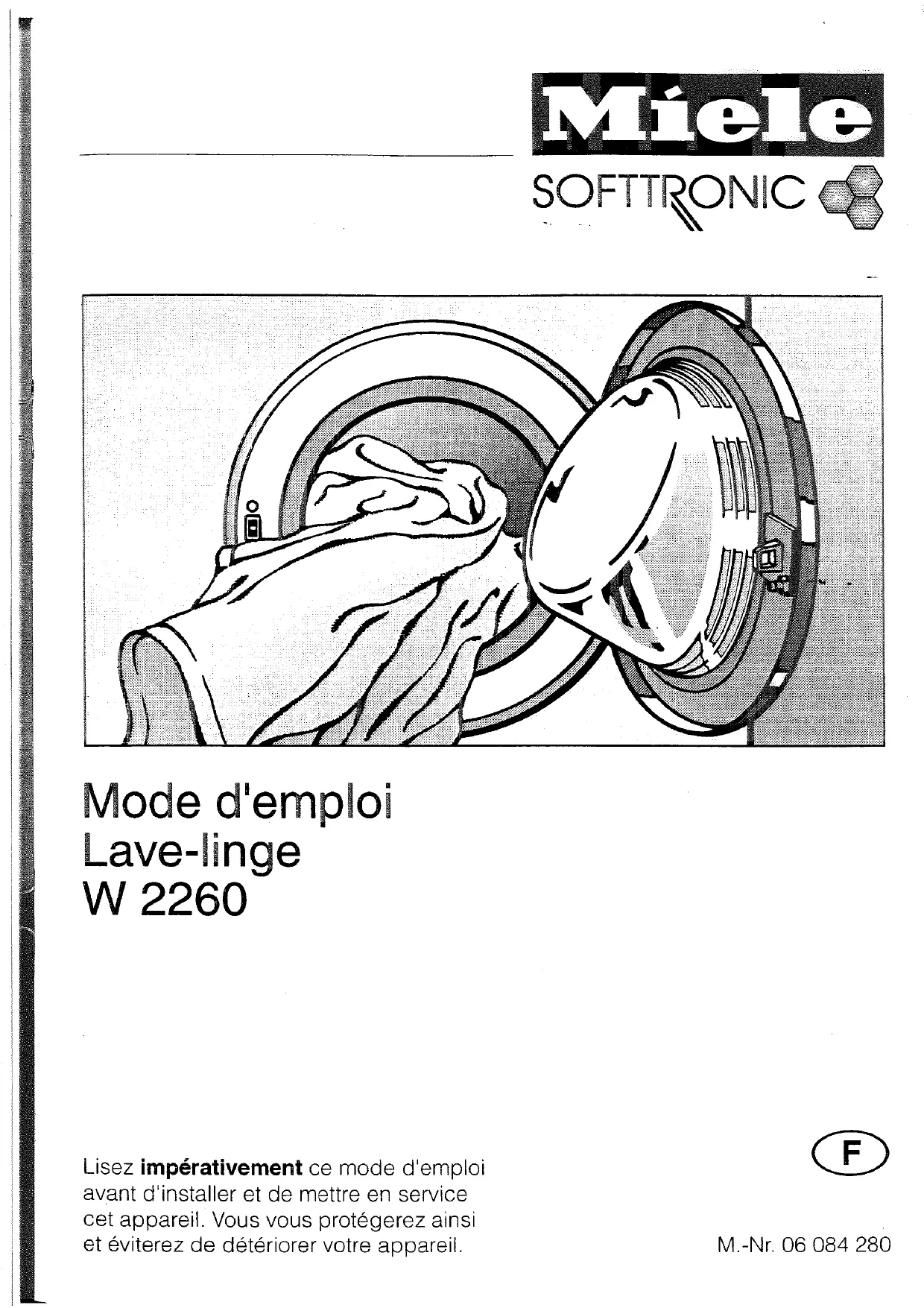

MODE D'EMPLOI W2260 MIELE
Votre contribution à la protection de l'environnement
Elimination de l'emballage
L'emballage protège les lave-linge des avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage.
Le recyclage de l'emballage économique les matières premières et réduit le volume des déchets à éliminer. En principe, le revendeur reprend l'emballage à sa mise en service.
Recyclage de votre ancien apparéil
Les ancients apparèils comportent des matériaux recyclables. Remettez le votre à votre revendeur lors de la livraison d'un nouvel apparéil ou à une décharge assurant le recyclage des matériaux.
Veuillez vous assurer que votre apparéil sera conservé sans le moindre risque pour les enfants jusqu'à son enlevlement. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".
Votrecomtributiona la protection de I'environnement 2
Elimination de l'emballage 2
Recyclage de votre ancien apparéil 2
Prescriptions de sécurité et mises en garde 6
Description de l'appareil 9
Spécificités 9
Programmes spéciaux (Soie, Laine, Mini, Automatic, Rinçage). 9
Repassage facile avec les programmes Fin et Soie (rapide) 9
Système Hydro plus 9
Départ différé h/min 10
Actualisation de la programmation (diode PC) 10
Bandeau de commande 11
Afficheur 12
Principaux éléments de commande 13
Sélecteur de programme 13
Touches fonctions additionnelles 13
Touche "Essorage" avec diodes 13
Première mise en service 14
Lavage ecologique 15
Consommation d'énergie et d'eau 15
Lessive 15
Sélection de la fonction additionnelle (Trempage, Préavage, Intensif) 15
Conseil en cas de séchage en machine 15
Bonneutilisationdevoretelave-linge 16
Mode d'emploi rapide 16
Tableau des programmes 17
Preparation 20
Selection du programme 21
Fonctions additionnelles 23

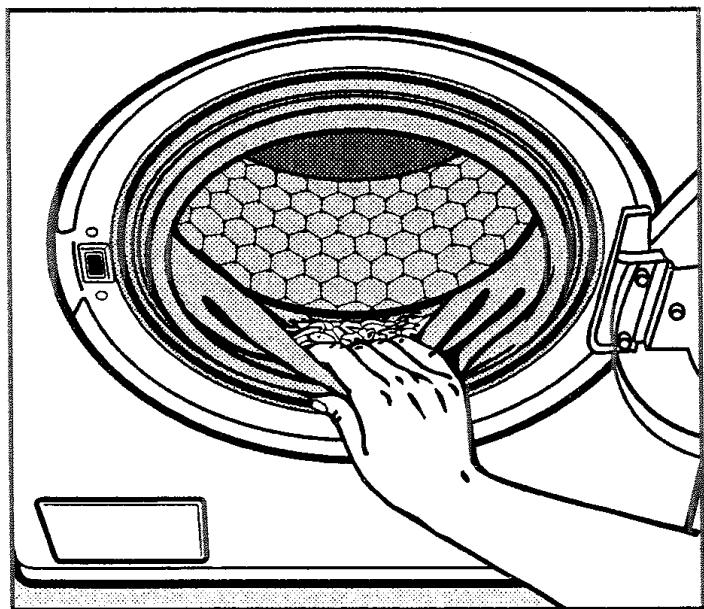

Fin du programme 25
Ajout/Déchargement de linge 26
Table des matieres
Interruption du programme 27
Modification du programme sélectionné 27
Suppression d'une phase de programme 27
Changement/Annulation du programme 27
Déroulement des programmes 28
Lessives 30
Anticalcaire 30
Utilisation de plusieurs produits 30
Assouplissant, produit de tenue, amidon en poudre ou liquide 31

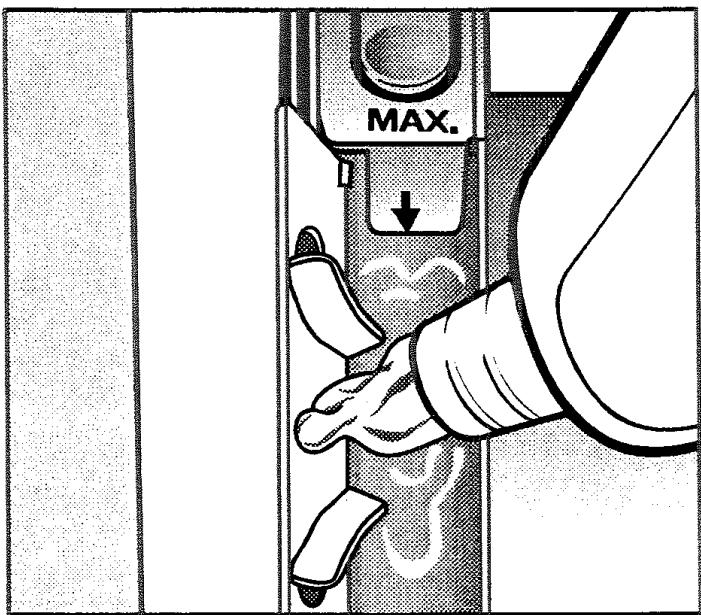

Adjonction automatique d'assouplissant, de produit de tenue ou
d'amidon liquide 31
Utilisation d'un assouplissant ou de produits de tenue séparée 31
Amidonnage séparé 31
Decolorer / Teinter 31
Nettoyage et entretien 32
Nettoyage de la machine 32

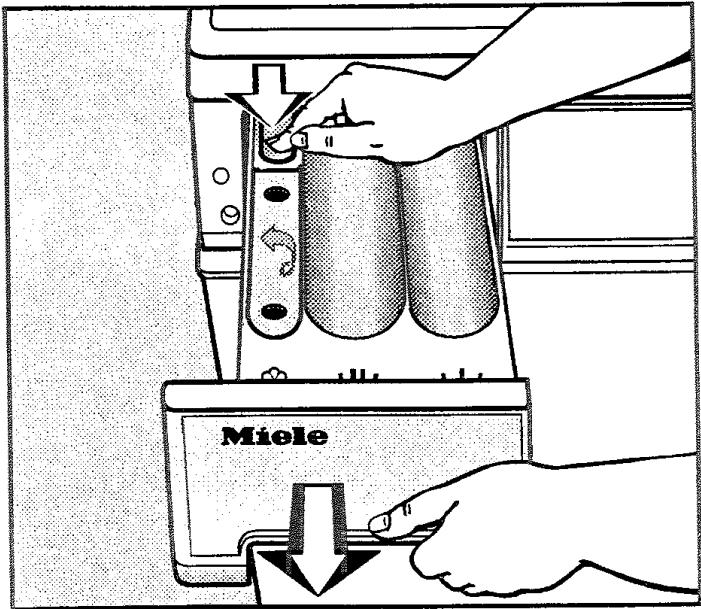

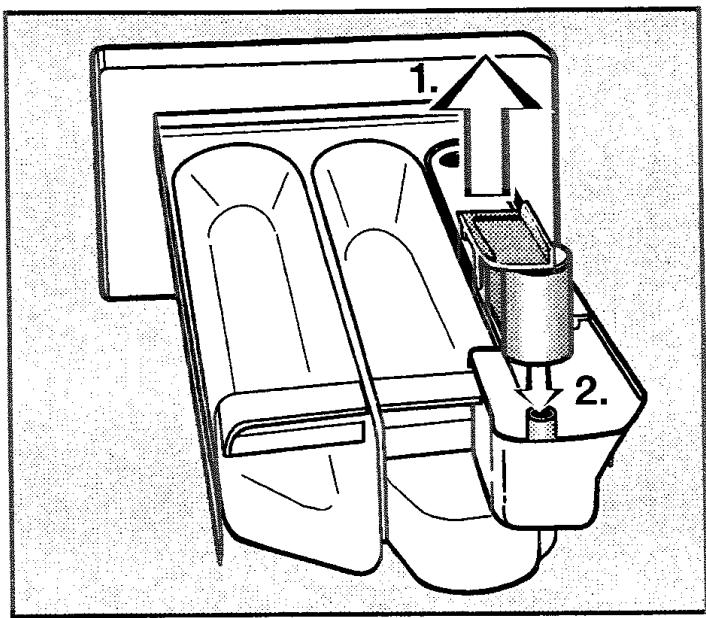

Nettoyage de la boite à produits 32
Nettoyage des filtres dans le tuyau d'arrivée d'eau 33

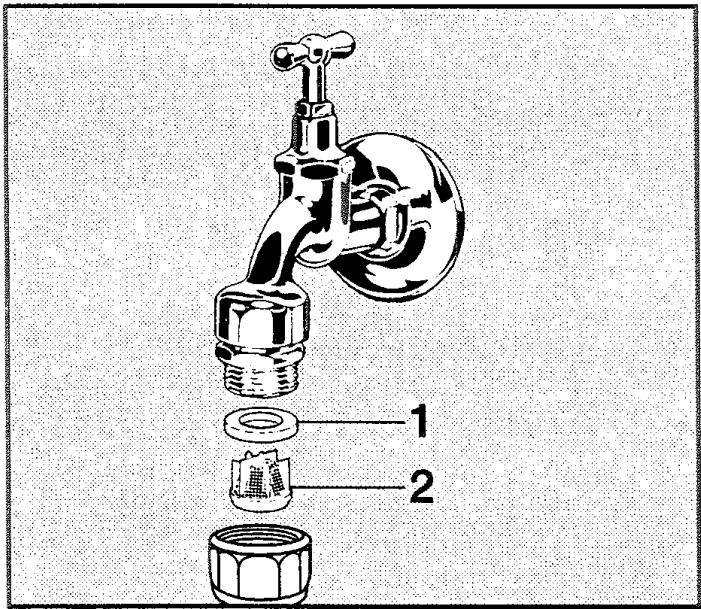

Nettoyage du filtré dans le tuyau d'arrivée d'eau 33

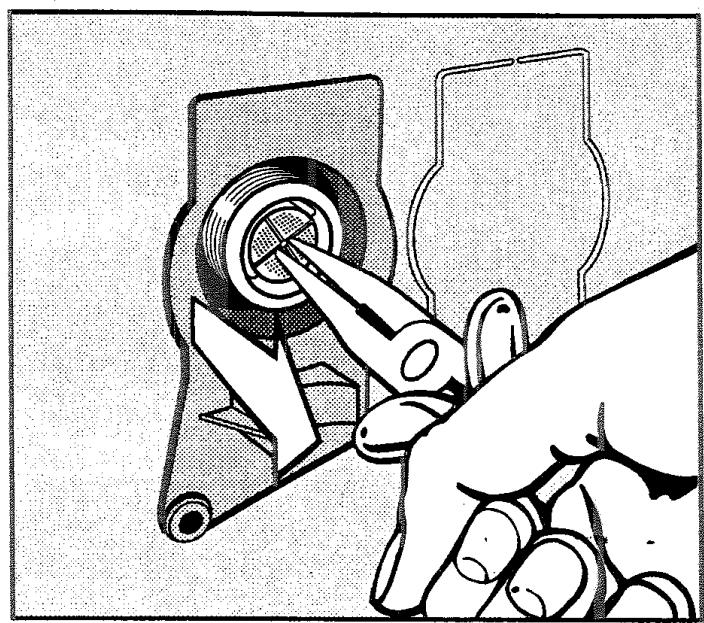

Nettoyage du filtré dans le raccord d'arrivée d'eau de l'électrovanne. 33
Recherche des anomalies 34
Que faire si 34
Le programme ne démarre pas. 34
Le programme a ete interrompu et un message d'erreur s'affiche 35
Le programme de lavage se déroule comme d'habitude, mais un
message d'erreur s'affiche. 36
Anomalies generales ou résultat de lavage insatisfaisant. 37
Vouvassezpresséla touchePortemaisclicene s'ouvrepas. 39

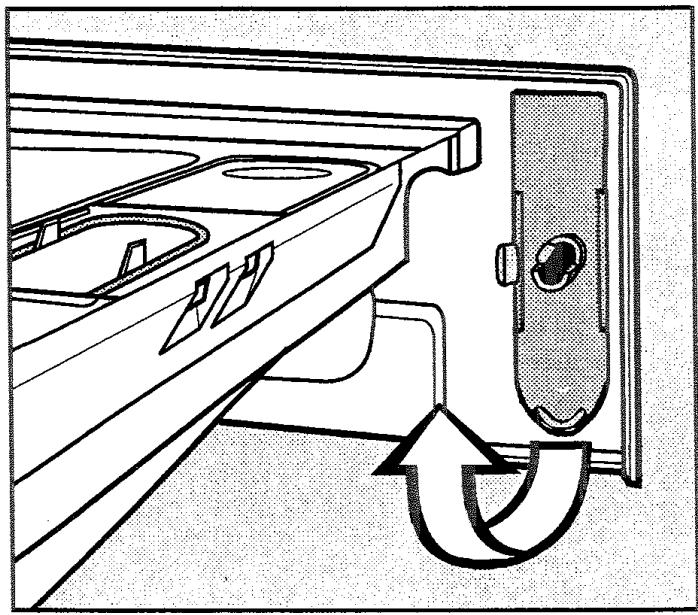

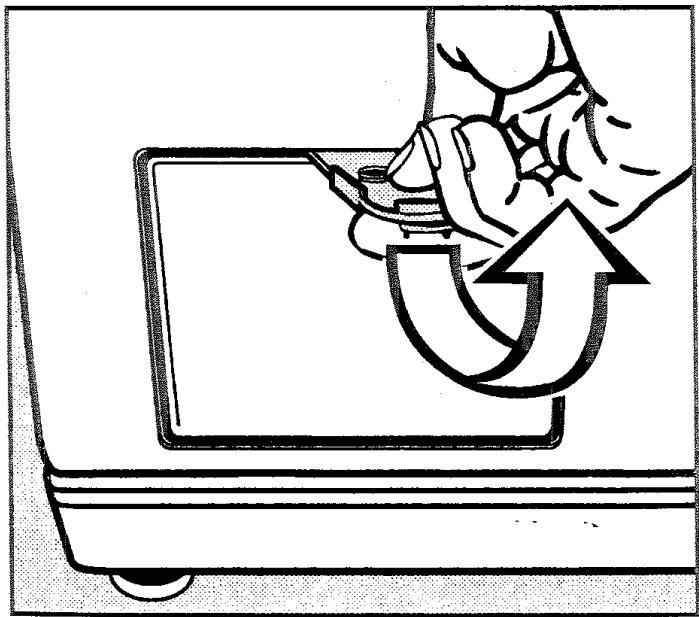

Déverrouillage de porte manuel en cas de vidange obstruée et/
ou de panne de courant 40

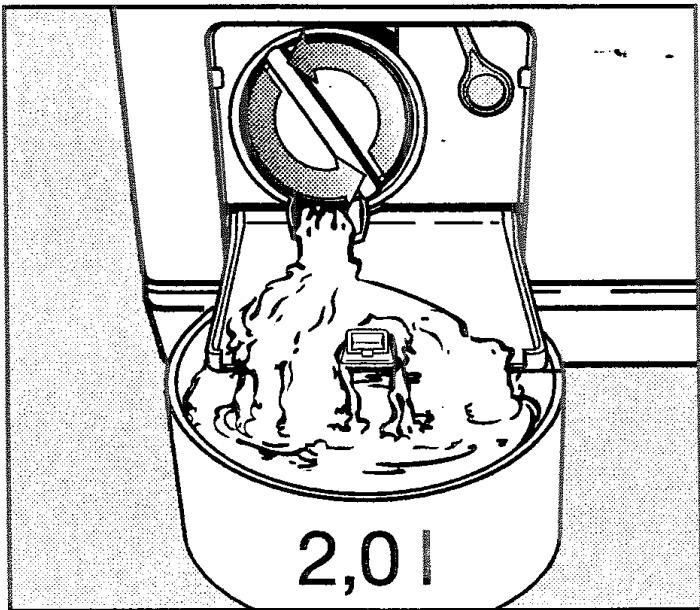

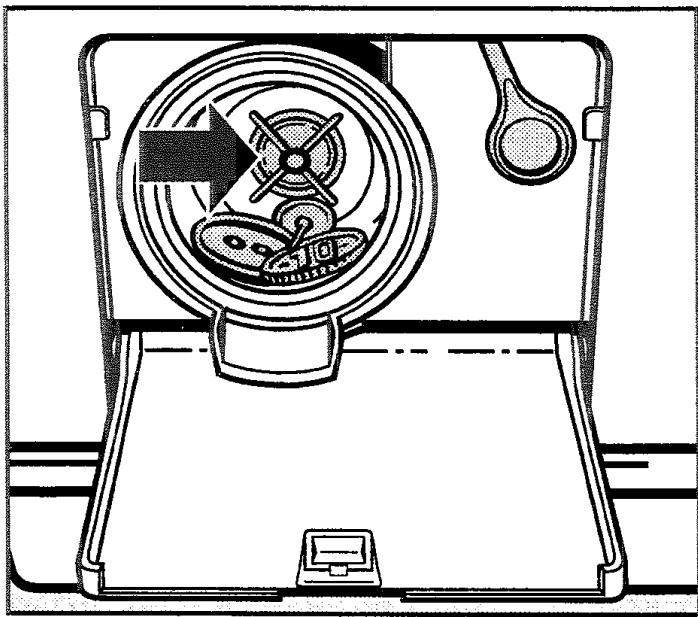

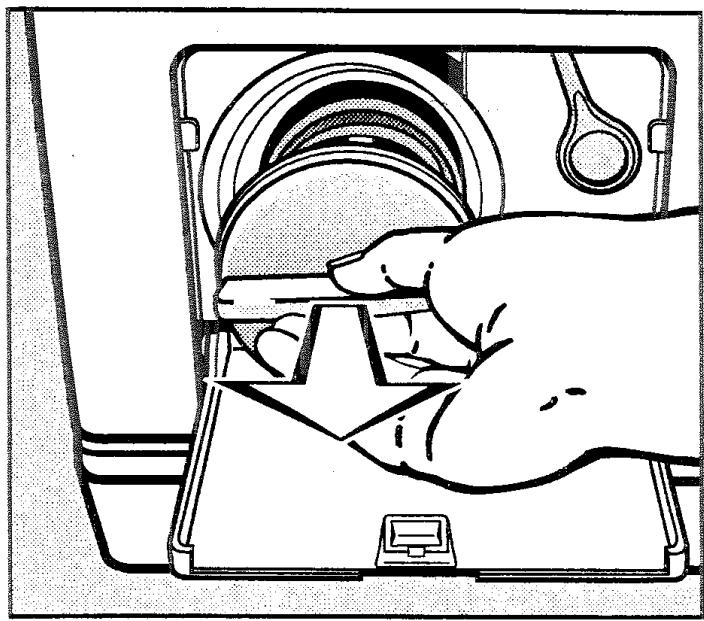

Vidange obstruée 40

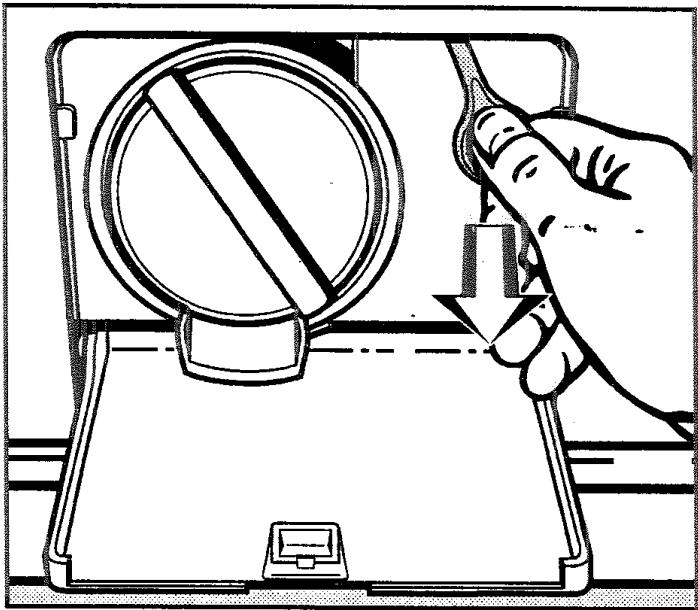

Ouverture de la porte 41

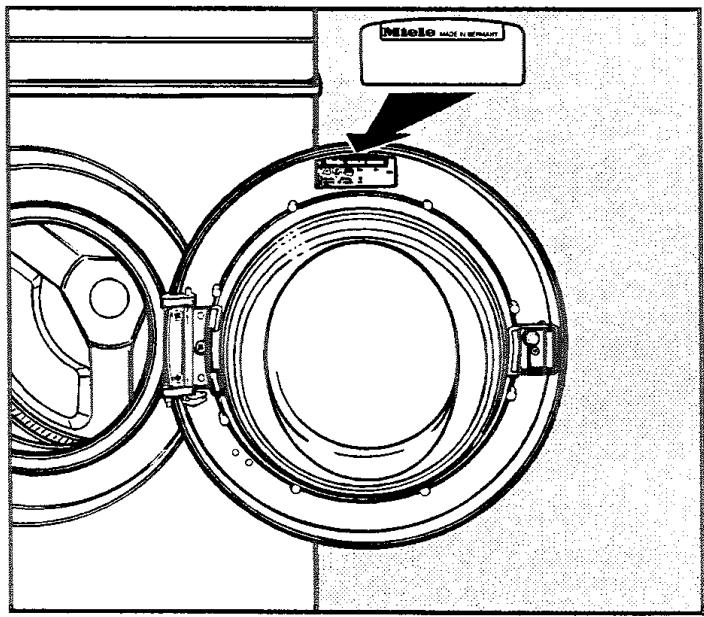

Service après-vente 42
Conditions et période de garantie 42
Installation 43

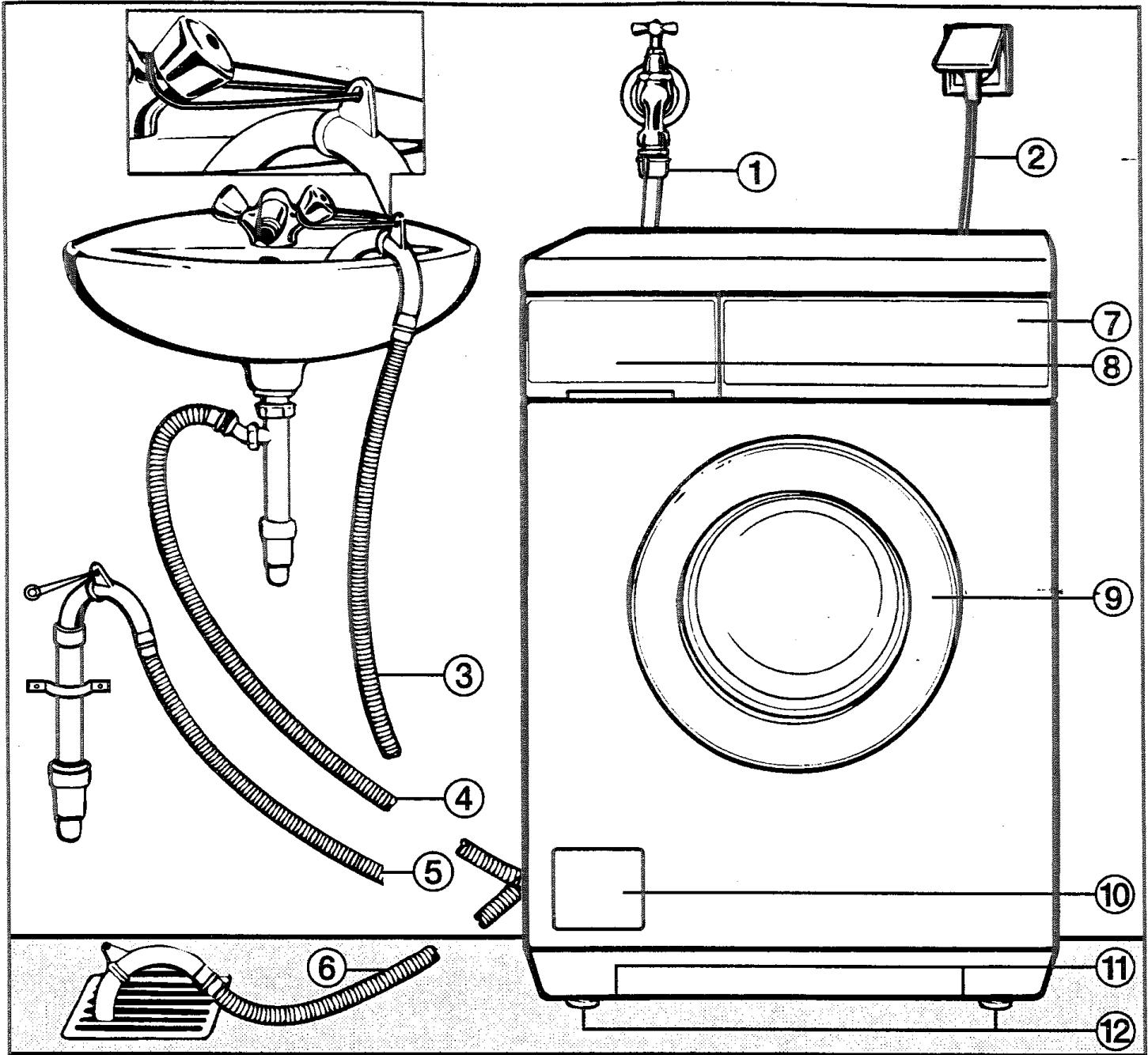

Vue de face 43

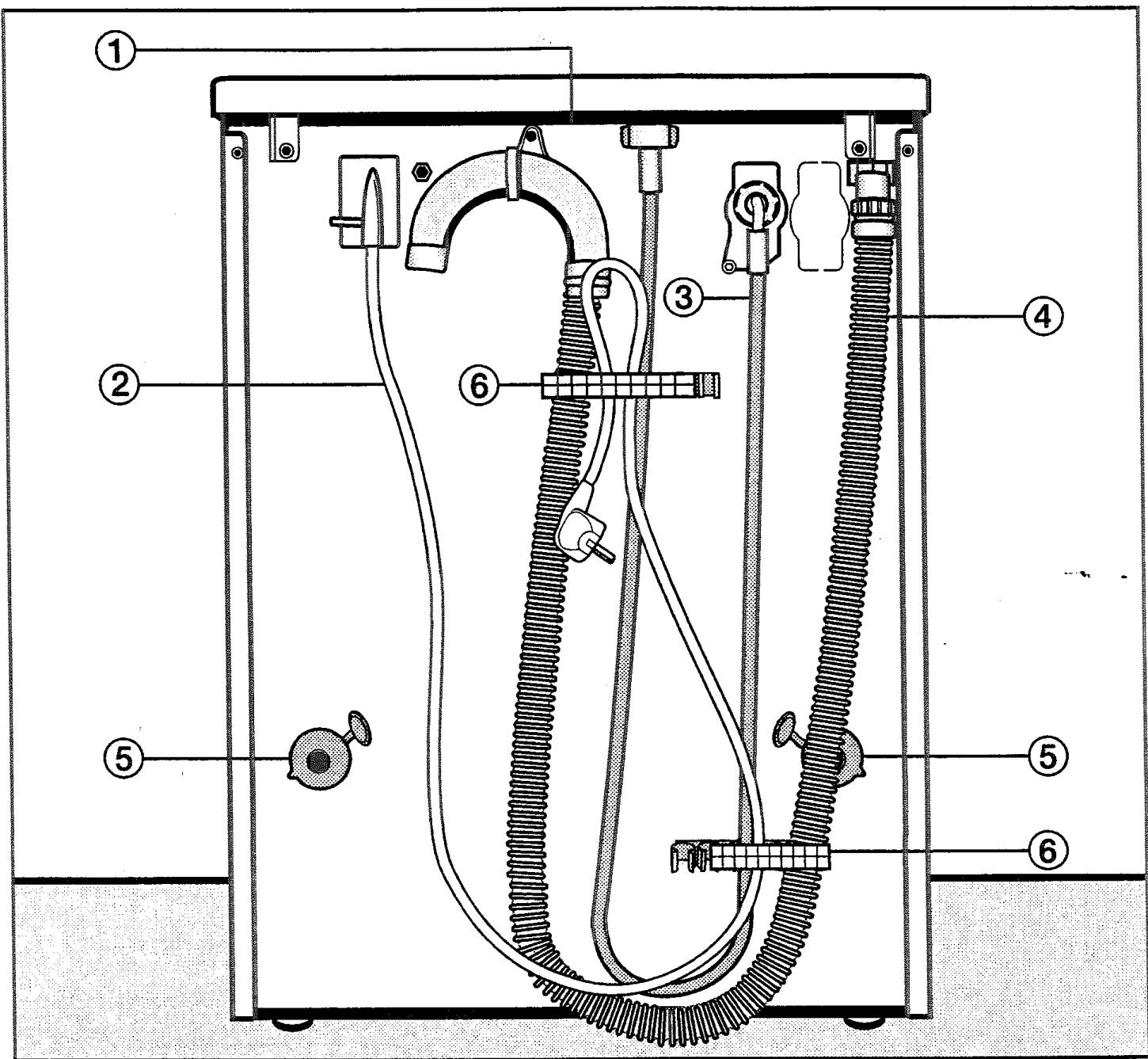

Vue de l'arrière 44
Lieudinstallation 45
Installation de l'appareil 45

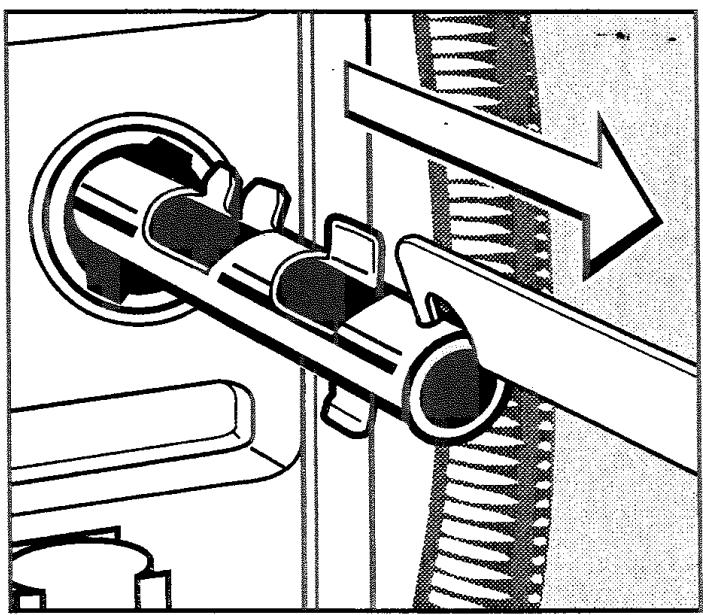

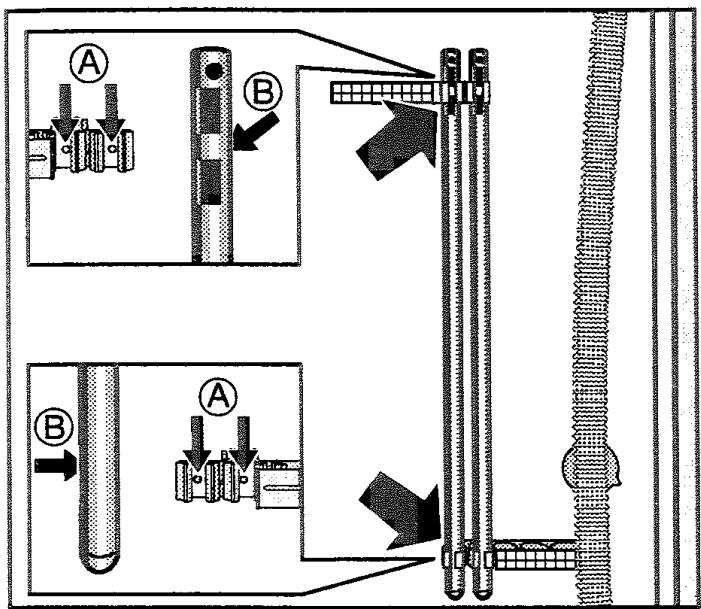

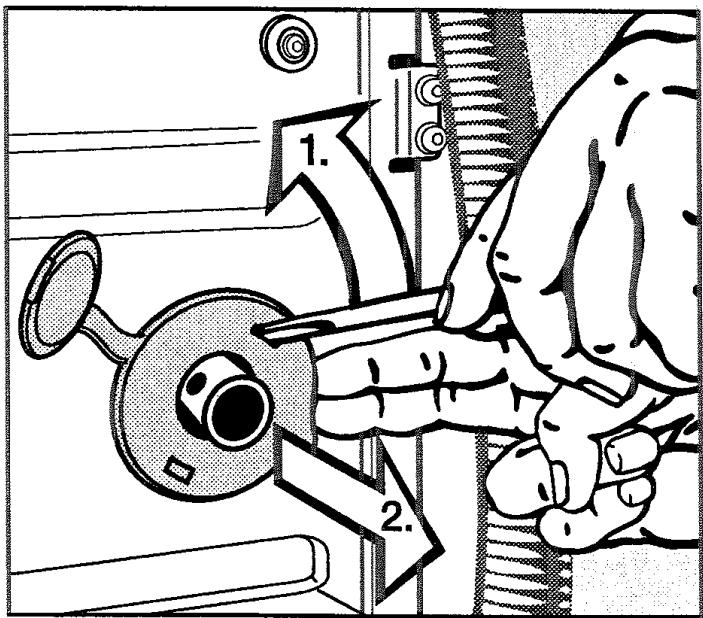

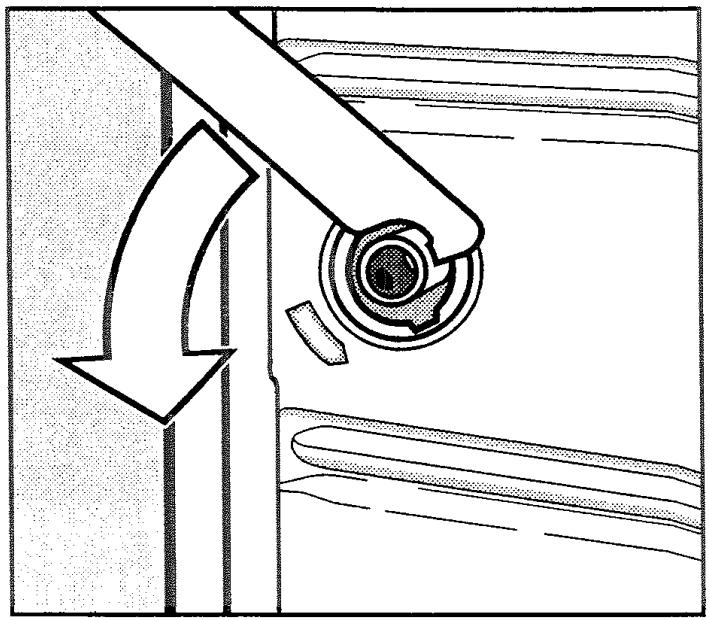

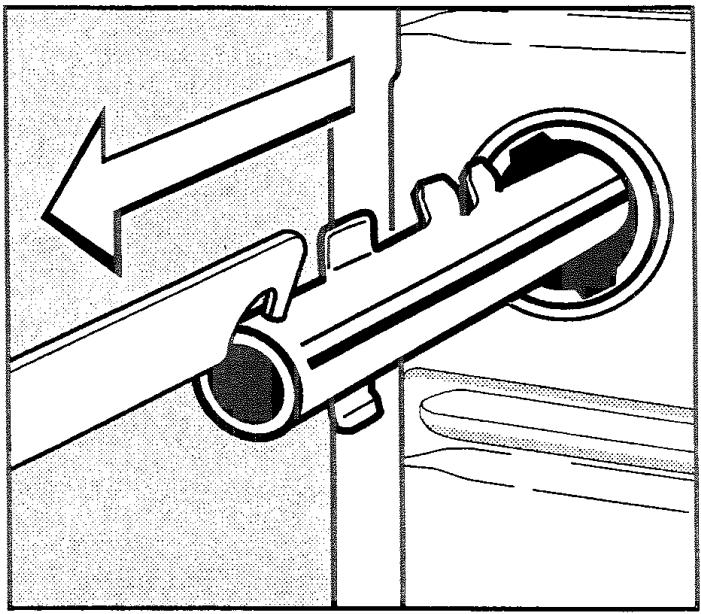

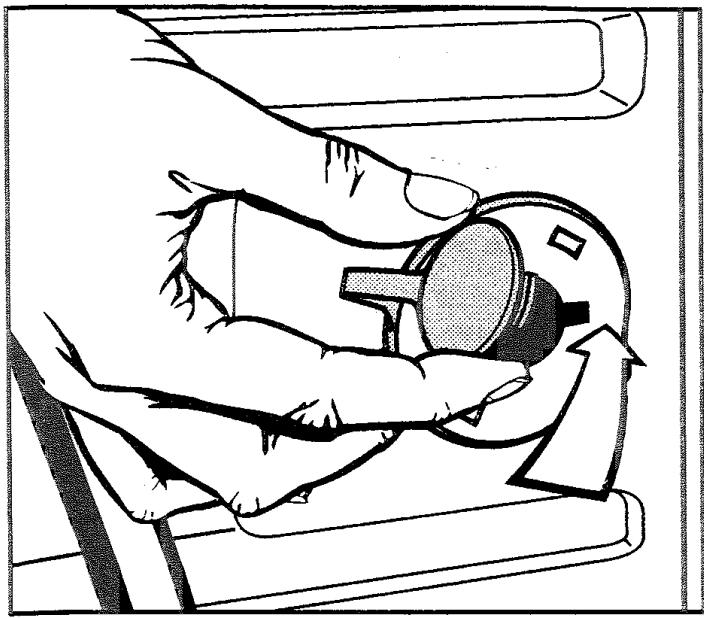

Démontage des sécurités de transport. 45
Mise en place des sécurités de transport 47

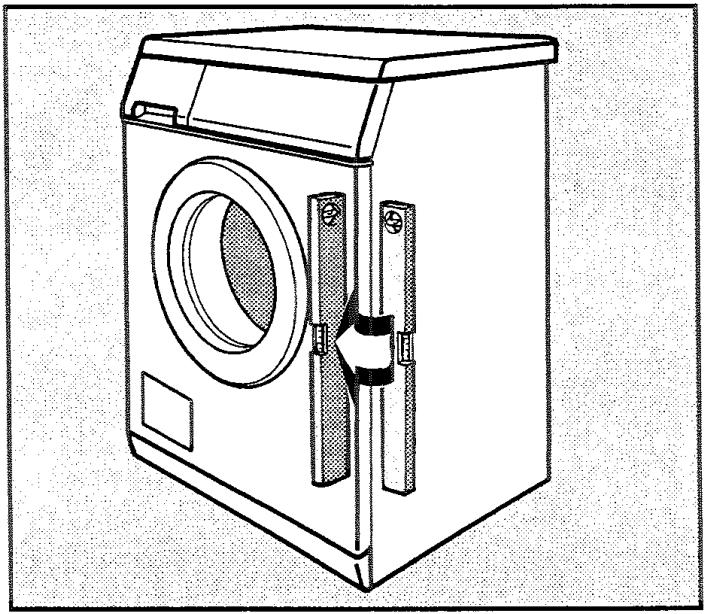

Ajustage 48

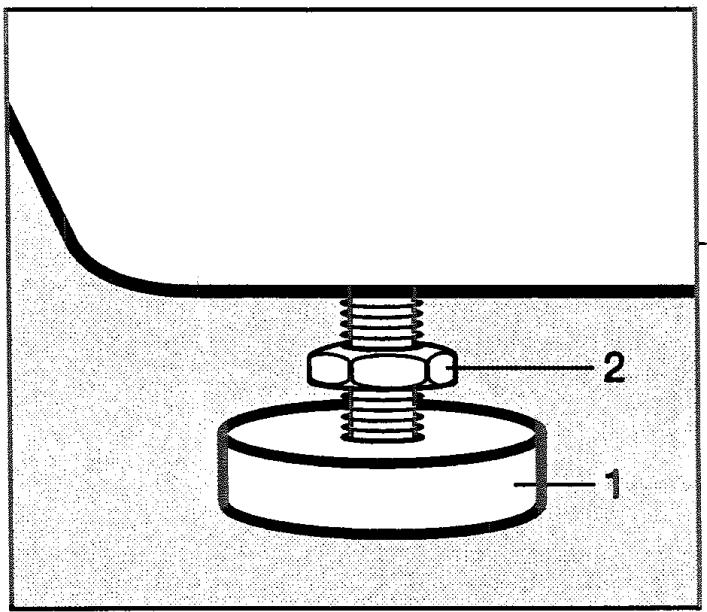

Dévissage et blocage des pieds 48
Encastrement sous un plan de travail 49

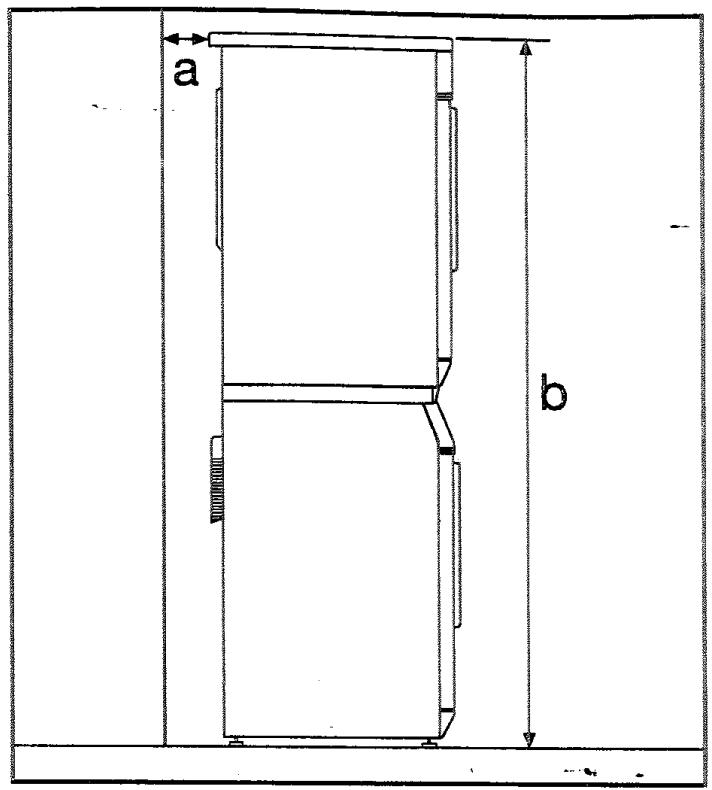

Colonne lave-linge/sèche-linge 49
L'Aquasecurite Miele 50
Arrivée d'eau 51
Vidange 52
Branchementélectrique 53
Consommations 54
Remarque sur les essais comparatifs : 54
Caracteristiques techniques 55
Fonctions optionnelles 58
Système Hydro plus. 58
Delicat 60
Activation du refroidissement du bain en programme Blanc/Couleurs. 61
Fonction Memoire 62
Temps de trempage 63
Lisez le mode d'emploi avant d'utiliser votre lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'ordinateil. Vous给您 protégerez ainsi et évitez des déteriorations sur votreordinateil.
Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un évientuel futuror propriétaire.
Utilisation spécifique
Ce lave-linge est exclusivement concu pour laver des textiles portant la mention "lavable en machine". Toute autre utilisation peut etre dangerreuse. Le fabricant n'est pas responsable de dommages causés par uneutilisation incorrecte, non conforme aux prescriptions.
Sécurité technique
Contrôlez si l'appareil ne présente pas de déteriorations visibles avant de l'instructor. N'instituez pas et ne mettez pas en service un apparéil endommagé.
Comparez impératifement les données de branchement (fusible, tension et fréquence) portées sur la plaque signalétique avec celles du réseau électrique. Ces données doivent absolument concorder. Dans le doute, interrogez un électricien.
La sécurité électrique de cet appar- reil n'est garantie que s'il est rac-cordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Le fabricant ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défec-tueuse.
Pour des raisons de sécurité, n'utilise pas de rallonge (risque d'in-cendie du à la surchauffe).
Cet apparéil répond aux prescriptions de sécurité en vigueur. Les réparations incorrectes peuvent entrainer de graves dangers pour l'utilisateur pour lesquels le fabricant Decline toute responsabilité. Les interventions techniques ne doivent être exécutées que par des spécialistes.
Pour réparer, nettoyer ou entretenir l'appareil, déconnectez-le en :
- débranchant la fiche ou en
-ötant le fusible.
Il faut impératifement utiliser un jeu de tuyaux neufs pour le raccordement à l'eau. Les tuyaux usages sont proscrits.
Remplacez les pieces defectueuses uniquement par des pieces détachées d'origine Miele, que nous garantissons répondre totally aux exigences de sécurité en vigueur.
Si le cordon d'alimentation élec-trique est endommagé, celui-ci doit impératifement être remplace par un technicien SAV/agréée par Miele afin d'éviter tout risque pour l'utilisateur.
Utilisation
Le montage et la mise en service de cet apparéil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectuels que par des entreprises spécialisées ou des professionsnels, en veillant à ce que les conditions nécessaires au fonctionnement de l' apparéil en toute sécurité soit réunies.
N'installez pas votre lave-linge dans une piece exposée au gel. Les tuyaux gelés peuvent se fendre ou éclater. Des températures en dessous de 0^ peuvent diminuer la fiabilité de la platine électronique.
Enlevez la sécurité de transport à l'arrière de l'appareil avant la mise en service (voir chapitre "Installation", "Démontage des sécurités de transport"). Une sécurité de transport non enlevée peut provoquer à l'essorage des déteriorations sur la machine et sur les meubles/appareils contigus.
Fermez le robinet d'eau en cas d'absence prolongée (vacances par ex.) surtout s'il n'existe pas de vidange au sol (regard) à proximité de l'appareil.
Risque d'inondation! Vérifiez que l'eau s'écoule suffisamment vite avant d'accrocher le tuyau de vidange dans un évier ou un lavabo. Bloquez le tuyau de vidange pour qu'il ne glisse pas. Autrement la force de refoulement de l'eau vidangée peut pousser le tuyau hors de l'évier.
Assurez-vous qu'il n'y a pas de corps étrangers dans votre linge avant de le laver (par ex. clous, épingles, pieces ou trombones) afin de ne pas le déterminer. Les corps étrangers peuvent également endommager certaines pieces de l'appareil (cuve, tambour par ex.) qui peuvent à leur tour déterminer le linge.
Il n'est pas nécessaire de détartrer l'appareil si vous dosez les lessis-ves correctement. Si votre apparéil était malgré tout entartré, utilisez un détartrant avec protection anticorrosion vendu chez votre revendeur ou par le SAV Miele. Suivez strictement les indications d'utilisation.
Rincez les textiles traités aux produits contenant des solvants à l'eau claire avant de les laver dans l'appareil.
N'utilisez enaucun cas de détergents contenant des solvants. Ils risquent de détériorer les pieces de l'appareil et de dégager des vapeurs nocives. Il y a en outre un danger d'in-cendie et d'explosion.
Les teintures que vous utilisez doivent'être appropriées à une utilisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impératifement les indications du fabricant de la teinture.
Les décolorants contiennent du soufre, qui peut provoquer une corrosion de la machine. N'utilise pas de décolorants en machine.
N'oubliez pas que le hublot est très chaud lorsque vous lavez à tempé-rature élevé.
Empêchez les enfants d'y toucher pendant le fonctionnement du lave-linge.
Utilisation d'accessoires
Montez uniquement des accessoires autorisés par Miele.
Le montage d'autres pieces exclut le bénéfice de la garantie.
Elimination d'un ancien lave-linge
Débranchez l'appareil. Détruisez le cordon d'alimentation et la fiche pour éviter qu'il ne soit fait mauvais usage de cet apparéil.
Spectificités
Programmes spéciaux (Soie, Laine, Mini, Automatic, Rinçage)
- Programme pour les textiles lavables à la main (Soie y)
Les textiles lavables main, facilement floissés, ne contenant pas de laine peuvent être lavés en programme Soie.
- Programme pour les textiles lavables à la main (Laine)
Les textiles lavables main en laine et laine mélangée peuvent être lavés en programme Laine.
- Programme pour lessive rapide (Mini)
Il s'agit d'une lessive couleurs pour textiles peu sales ne nécessitant qu'un lavage rapide.
- Programme pour textiles mélangés (Automatic)
Pour laver des textiles de différentes natures, en les triant par couleur.
- Programme de rinceage (Rinceage)
Dans ce programme, les textiles sont uniquement rincés et essorés.
Repassage facile avec les programmes Fin et Soie (rapide)
Le linge est lavé et essoré avec douceur. Ceci prévient la formation de pris et facilitite le repassage.
Système Hydro plus
Il permet de laver/rincer avec un niveau d'eau accru. Pour les programmes Blanc/Couleurs et Synthétique, un rinceage supplémentaire peut être sélectionné.
Départ différé h/min
Vous pouvez différer le lancement du programme de 30 minutes à 24 heures.
Actualisation de la programmation (diode PC)
La cellule optique marquee PC (Programm Correction) est prévue pouractualiser les programmes de lavage enfonction des evolutions techniques prévisibles.
La diode PC sert à fairemettre à jour la programmation par le technicien.
Miele vous signalera les possibités d'actualiser votre lave-linge.

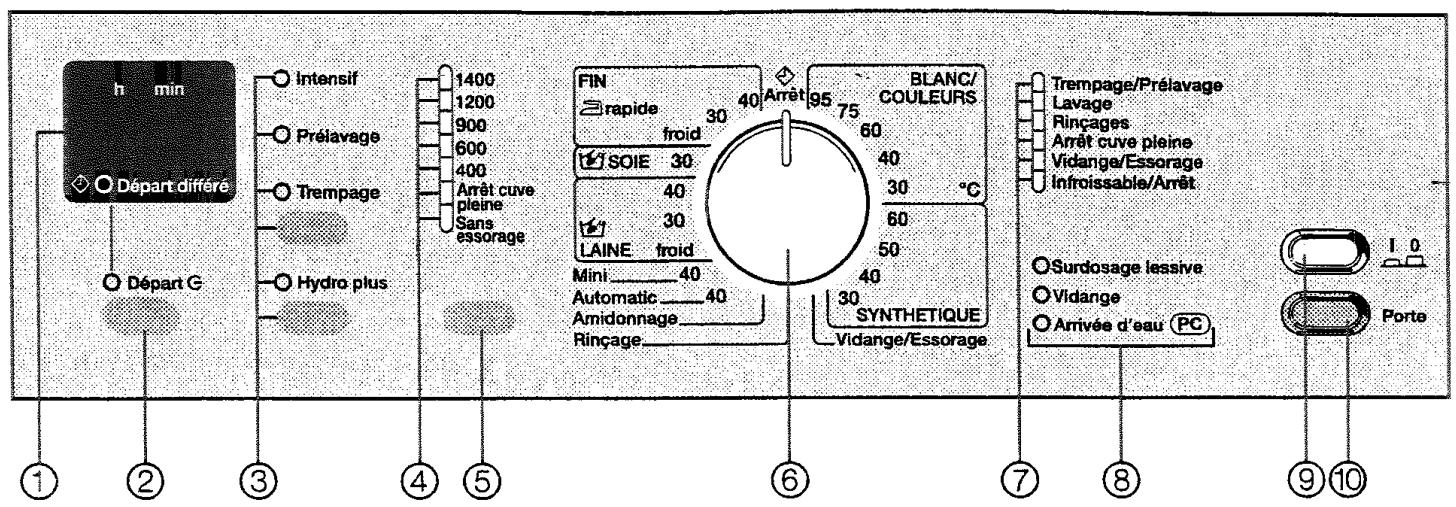

Bandeau de commande
① Afficheur
expliqué à la page suivante
② Touche Départ G
- pour selectionner le départ différé
- pour démarrer le programme
③ Touches Fonctions additionnelles
pour sélectionner les fonctions additionnelles
La touche supérieure permet de seLECTIONner une des fonctions additionnelles suivantes : Intensif, Prélaavage, Trempage ou une de leurs combinaisons.
La touche inférieure permet de seLECTIONner la fonction additionnelle Hydro plus.
Diode allumée = fonction selec-tionnée
Diode éteinte = fonction non sélectionnée
④ Diodes d'essorage
⑤ Touche de vitesse d'essorage
sLECTIONne la vitesse d'essorage, l'arrêt cuve pleine et la fonction sans essorage
6 Selecteur de programmes monobouton
pour sélectionner un programme standard et la température correspondante. Se tourne indifféremment dans les deux sens.
⑦ Affichage de déroulement à diodes
indique la phase de programme en cours.
⑧ Diodes de contrôle
⑨ Touche 10 (I-Marche/0-Arrêt)
pour mise en marche/arrêt ou interruption de programme
⑩ Touche Porte
pour ouverture de porte
Afficheur
L'afficheur affiche plusieurs fonctions :
- le départ différé
- les fonctions optionnelles

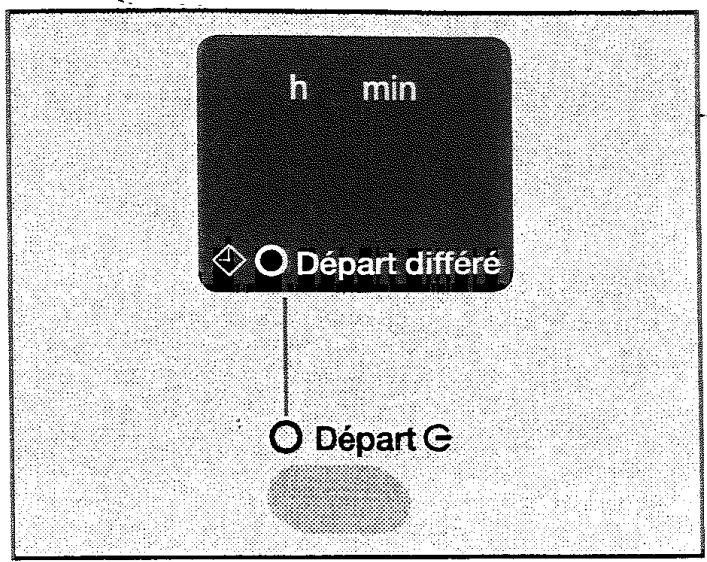

Départ différé
Le temps de départ différé est affché.
Une fois le programme lancé, le temps du départ différé est décompté par heures s'il est de plus de dix heures et par minutes à partir de 9h59 minutes restantes.
Une fois le temps écoulé, le programme est démarré.
Fonctions optionnelles
Les fonctions optionnelles vous permettent d'adapter votre apparéil à vos besoins propres. La fonction sélectionnée est affichée en mode de programme.
Principaux éléments de commande

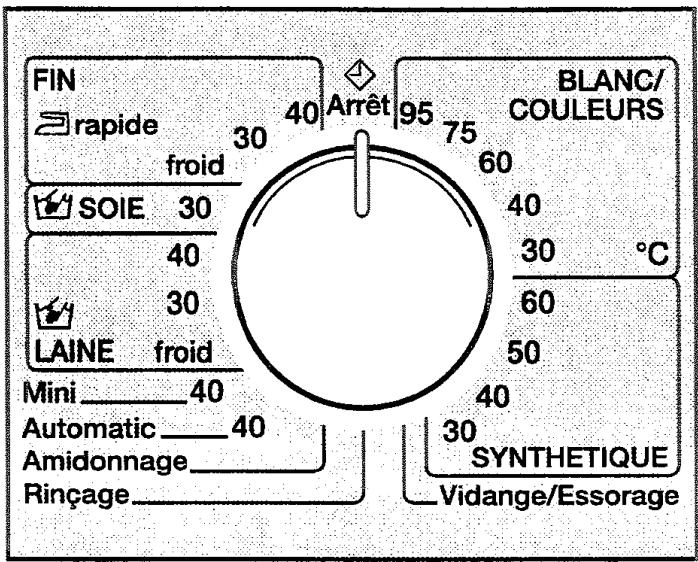

Sélecteur de programme
Le sélecteur de programme permet de régler le programme standard et la température correspondante.

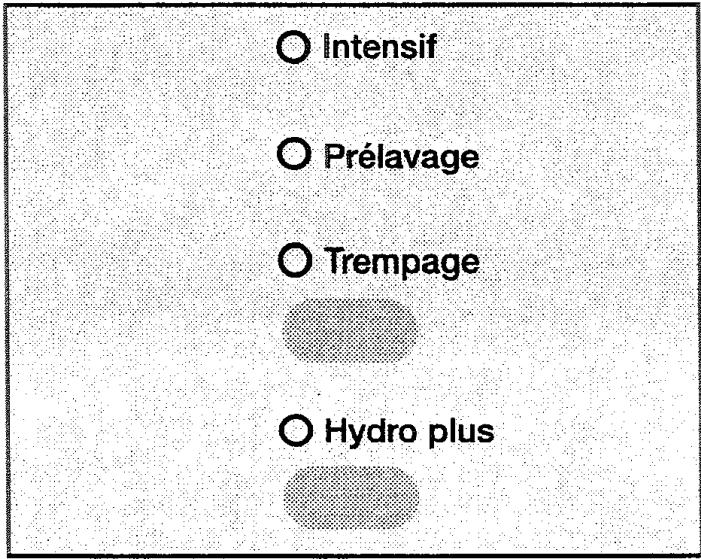

Touches fonctions additionnelles
Les programmes standard peuvent être complétés par différentes fonctions additionnelles.
La touche supérieure permet de selec-tionner une des fonctions additionnelles suivantes Intensif, Préavage, Trempage et de les combiner.
Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus.
La fonction additionnelle est selectionnée lorsque la diode correspondante est allumée.
Si la sélection d'une fonction additionnelle est impossible, c'est que celle-ci n'est pas compatible avec le programme de lavage standard.

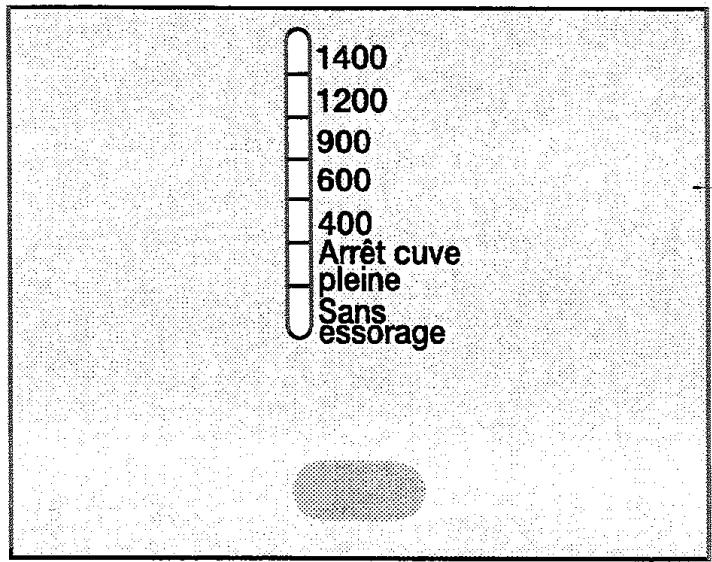

Touche "Essorage" avec diodes
La vitesse maximale d'essorage dépend du programme standard.
| Vitesse d'esso-rage | Programmes standard |
| 1400 | Blanc/Couleurs, Mini, Amidonnage, Vidange/Essorage |
| 1200 | Laine, Rincage |
| 900 | Synthétique, Automatic |
| 600 | Fin |
| 400 | Soie |
Sélectionner l'essorage
Vous pouvezCHOISIR la vitesse d'essorage en pressant la touche "Essorage". Cependant, il est impossible de selec tionner une vitesse d'essorage supereure à la vitesse maximale du programme standard.
Les diodes indiquent le réglage besoini.
Désactiver l'essorage
■ Pressez la touche "Essorage" jusqu'à :
Le linge n'est pas essoré et trempe dans l'eau après le dernier rinceage. Ainsi, si le linge n'est pas sorti immédiatement du tambour, la formation de pris est évitée.
Poursuivez en selectionnant une vitesse d'essorage. Si vous souhaitez achiever le programme, pressez la touche Porte.
Le linge n'est pas essoré. Le lave-linge passée en mode Infroissable dés la vidange de l'eau de rincege. Cette fonction élimine également l'essorage entre les cycles (essorage intermédiaire).
Installer et raccorder l'appareil correctement avant la première mise en service. Veuillez dire le chapitre "Installation".
Pour des raisons de sécurité, il est impossible d'essorer avant la première mise en service. Pour activer l'essorage, il faut effectuer un programme de lavage sans linge ni lessive.
En cas d'utilisation de lessive, il peut se produit une formation excessive demousse!
La vanne sphérique de la vidange est également activée. La vanne sphérique de vidange permet désormais d'utiliser complètement la lessive.
Ouvrez le robinet.
■ Enforcez la touche 0.
- Tournez le sélecteur de programme sur Blanc/Couleurs 40^ .
- Pressez la touche "Essorage" jusqu'à ce que la diode Sans essorage s'allume.
Presse la touche Départ.
La première mise en service est terminée depuis la fin du programme.
Consommation d'énergie et d'eau
- Utilisez la charge maximale de chaque programme.
La consommation d'énergie et d'eau est plus avantageuse pour une charge pleine.
- Utilisez les programmes Automatic ou Mini pour les petites quantités de linge.
- Si la quantité de linge est faible en programme Blanc/Couleurs, la capacité variable automatique du lave-linge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produit que le temps restant soit révisé à la baisse.
- Plutôt que le programme Blanc/Couleurs 95^ , utilisez le programme Blanc/Couleurs 60^ avec la fonction additionnelle Intensif. Vous économiserez entre 35% et 45% d'énergie. Le temps de lavage est allongé. Pour la plupart des salissures, cela suffit largement. Pour les salissures incrustées, utilisez la fonction additionnelle Trempage.
Lessive
- Ne dépassez pas les dosages de lessive indiqués sur l'emballage.
- Réduisez la quantité de lessive pour les petites charges de linge (env. 1/3 -- de lessive en moins pour une demi-charge).
Selection de la fonction additionnelle (Trempage, Prélavage, Intensif)
Sélectionnez pour :
le linge peu ou normalement sale sans taches visibles : un programme de lavage sans fonction additionnelle.
le linge normalement ou très sale avec taches visibles : un programme de lavage avec la fonction additionnelle Intensif.
- Utilisez la fonction additionnelle Trempage au lieu de la fonction Pré-lavage. Le même bain lessiviel est utilisé lors du trempage et du lavage.
Conseil en cas de séchage en machine
- Pour économique de l'énergie lors du séchage, essorez le linge avec la vitesse d'essorage la plus élevé du programme de lavage.
Mode d'emploi rapide
Recommandation :
Il est recommandé de se familiariser avec l'utilisation du lave-linge. Veuillez donc tire les rubriques détaillées " Préparation", " Sélection du programme" et "Fin du programme" de ce chapitre.

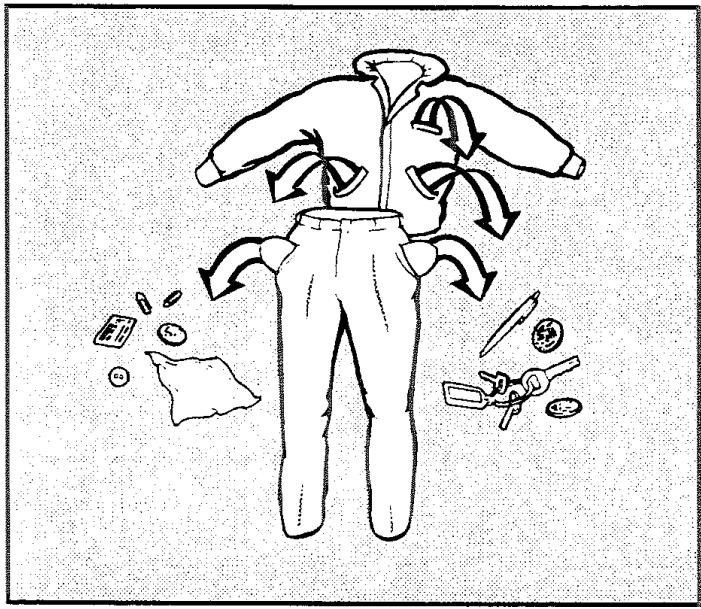

1 Préparez et triez le linge Sélection du programme :
Enclenchez le lave-linge
Ouvrez la porte
Chargez le linge
Fermez la porte
Réglez le départ différé
Sélectionnez le programme
Sélectionnez la vitesse d'essorage
Sélectionnez la/les fonction(s) additionnelle(s)

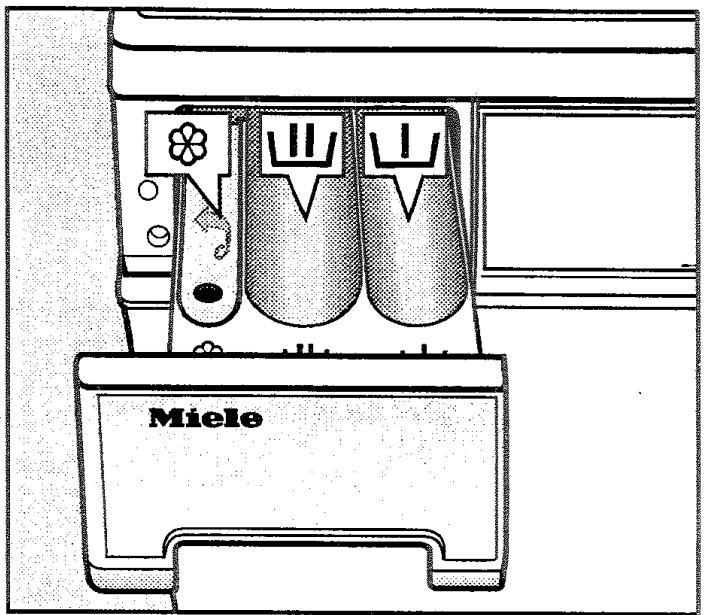

10 Ajoutez la lessive
Lancez le programme Fin du programme:
Ouvrez la porte
13 Déchargez le linge
14 Arrétez le lave-linge
Fermez la porte
Consultez le tableau des programmes pourCHOISIRLEprogrammele mieux appropriéa votre linge.
Tableau des programmes
| Blanc/Couleurs 195/75/60/20/30 |
| Type de textile | Linge de maison, draps, linge de table, T-shirts, jeans, serviettes-éponges, langes... en coton ou en lin |
| Fonctions additionnelles | Trempage, Prélavage, Intensif, Hydro plus |
| Remarques | - N'utiliser le programme Blanc/Couleurs 95°C que pour le linge contaminé ou très sale.
- Pour les textiles normalement, VOIRE très sales utilisier la fonction additionnelle Intensif.
- Pour les textiles avec des taches incrustées, utiliser les fonctions additionnelles Intensif et Trempage.
- Pour les textiles avec des salissures importantes (p. ex. poussière, sable), utiliser la fonction additionnelle Prélavage.
- Laver les textiles de couleur foncée avec de la dessive spéciale couleurs ou de la dessive liquide. |
| Lessive | Lessive universelle, couleur |
| Charge maxi. | 5 kg |
| Remarque pour instituts de contrôle : pour le contrôle suivant EN 60456 il faut enforcer la touche Intensif. |
| Synthétique 160/150/140/130 |
| Type de textile | Textiles en fibres synthétiques, cotton/polyester mélangés : chemises, blouses, tabliers, nappes. |
| Fonctions additionnelles | Trempage, Prélavage, Intensif, Hydro plus |
| Remarques | - Pour les textiles normalement, VOIRE très sales avec taches visibles, utiliser la fonction additionnelle Intensif. |
| Lessive | Lessive universelle, couleur, produit pour linge délicat |
| Charge maxi. | 2,5 kg |
| Remarque pour instituts de contrôle : pour le contrôle suivant EN 60456 il faut enforcer la touche Intensif. |
Bonne utilisation de votre lave-linge
| Fin 401/301 |
| Type de textile | Textiles en fibres synthétiques ou acétate, blouses, chemises, linge délicat.
Rideaux individuels par le fabricant comme étant lava-bles en machine. |
| Fonctions additionnelles | Trempage, Prélavage, Intensif |
| Remarques | - Pour les textiles avec des salissures et des taches visibles, utiliser la fonction additionnelle Intensif.
- Peu de formation de plis dans ce programme (fa-cile à repasser).
- Effectuer de préférence un programme avec Préla-vage pour éliminer la poussière des rideaux.
- Pour les rideaux froissables, réduire la vitesse d'essorage ou désactiver l'essorage. |
| Lessive | Produit pour linge délicat |
| Charge maxi. | 1 kg |
| Soie |
| Type de textile | Linge livable en machine ne contenant pas de laine. |
| Fonctions additionnelles | Hydro plus |
| Remarques | - Peu de formation de plis dans ce programme (fa-cile à repasser).
- Laver les bas fins et les soutien-gorges dans un sac-filet de lavage.
- Utiliser un produit pour linge délicat. |
| Lessive | Produit pour linge délicat |
| Charge maxi. | 1 kg |
| Laine |
| Type de textile | Textiles en laine et laine mélangée, lavables à la main et en machine. |
| Remarques | - Lors de l'essorage final, la diode 1300 tr/min s'al-lume mais l'essorage est effectué à 1200 tr/min pour prendre soin du linge. |
| Lessive | Produit spécial laine |
| Charge maxi. | 2 kg |
Bonne utilisation de votre lave-linge
| Mini 201 |
| Catégorie de linge | Textiles peu sales pouvant être lavés en programme couleurs. |
| Fonction additionnelle | Hydro plus |
| Remarque | - Réduire la quantité de lessive (demie-charge) |
| Lessive | Lessive universelle, couleur, liquide |
| Charge maxi. | 2,5 kg |
| Automatic 40/40 |
| Catégorie de linge | Mélange de linge adapté aux programmes Couleurs et Synthétique, triés suivant les couleurs. |
| Fonction additionnelle | Trempage, Préavage, Intensif, Hydro plus |
| Remarques | - Pour les textiles normalement ou très sales ou pré-sentant des taches bien visibles, utiliser la fonction additionnelle Intensif. |
| Lessive | Lessive universelle, couleur, liquide |
| Charge maxi. | 3 kg |
| Amidonnage |
| Catégorie de linge | Nappes, serviettes, tabliers, blouses de travail. |
| Remarques | - Le linge doit être récemment lavé mais non traité à l'assouplissant. |
| Charge maxi. | 5 kg |
| Rinçage |
| Catégorie de linge | Textiles lavés à la main qui doivent uniquement être rincés et essorés. |
| Remarques | - Lors de l'essorage final, la diode 1300 tr/min s'al-lume mais l'essorage est effectué à 1200 tr/min pour prendre soin du linge. |
| Charge maxi. | 5 kg |
| Vidange/Essorage |
| Remarques | - Vidange uniquement : régler sur sans essorage. |
| Charge maxi. | 5 kg |
Preparation
1 Préparez et triez le linge.
Videz les poches.
Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.
Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frottier!
Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines taches, posez la question à votre reven-deur Miele.
N'utilisez enaucun cas des dé- tergents chimiques contenant des solvants dans cet apparéil !
- Triez le linge par couleur, tout en prenant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).
Les textiles fonçés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, laver le linge clair et foncé séparément.
- Pour les voilages : enlevez les crochets et petits plombs ou placez-les dans un sac.
- Vérifiez la fixation des baleines de soutien-gorge ou enlevez les baleines amovibles.
- Pour les tricots, jeans, pantalons et vêtements en maille : returnez-les lorsque le fabricant le recommande.
- Fermez les fermétures éclair, les boutons pression avant le lavage.
- Fermez les couettes et les oreillers afin que les petites pieces de lingene se prenncnt pas dedans.
Ne laver aucun textile marqué non la-vable (symbole d'entretien).
Sélection du programme
Enclenanche le lave-linge
■ Enoncez la touche 0
Ouvrez la porte
- Pressez la touche Porte et ouvre la porte de chargement.
Chargez le linge
Chargez le linge déplié dans le tambour sans tasser. Mélanger les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage.
Utilisez la capacité de charge maxi-male du programme de lavage. La consommation d'eau et d'énergie est alors au niveau le plus faible par rapport à la quantité totale.
Une surcharge donne de mauvais résultats de lavage et augmente la formation de faux pris.
Fermez la porte en l'accompagnant d'un léger mouvement de la main
Veillez à ne rien bloquer entre la porte et le joint cuve-façade.
Activez le départ différé
Vous pouze différer le démarrage du programme de 30 minutes à 24 h.
Le sélecteur de programme doit être positionné sur Arrêt.
La diode de contrôle Départ différé clignote dans l'afficheur.
Avec la touche Départ vous pouvez à prisent saisir le temps de départ différé.
Appuyez sur la touche Départ. A chaque pression, le département est différé:
- par pas de 30 minutes jusqu'à 10 heures,
- par pas d'une heures au-delà de 10 heures
Maintenez la touche Départ enfoncée pour faire défiler l'affichage jusqu'à 24 h.
Annulation du départ différé
Presse la touche Départ jusqu'à 24 h puis encore une fois.
Annuler le départ différé alors que Départ est déjà enforcé :
Annulez le programme.
Sélectionnez un programme
- Tournez le sélecteur de programme sur le programme désiré.
Sélectionnez la vitesse d'essorage
- Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'essorage sélectionnée s'allume.
Il n'est possible de modifier la vitesse d'essorage que dans la limite autorisée par le programme standard.
Fonctions additionnelles
Sélection d'une ou plusieurs fonctions additionnelles
Vous pouvez activer des fonctions additionnelles si celles-ci sont compatibles avec le programme de base.
La touche supérieure permet de selec-tionner les fonctions additionnelles dans l'ordre suivant : Intensif ou Intensif et Préavage ou Intensif et Trempage ou Préavage ou Trempage ou pas de sélection.
La touche inférieure permet d'activer ou de désactiver la fonction additionnelle Hydro plus.
- Pressez la touche de fonction additionnelle correspondante. Appuyez sur la touche supérieure jusqu'à ce que la/ les diode(s) correspondant à la / aux fonction(s) que vous pouze activer s'allume(nt).
Intensif
Pour les textiles avec salissures normales, voire importantes ou des taches visibles.
Le temps de programme principal est allongé.
Prélavage
Pour le linge très sale.
Trempage
Pour les textiles particulièrement sales et tachés, (p. ex. sang, graisse, chocolat).
- Le temps de trempage peut être programmé entre 30 minutes et deux heures, par pas de 30 minutes.
- Le réglage d'usine est de deux heures.
Pour programmer un autre temps, voir le chapitre "Fonctions additionnelles", "Trempage".
Hydro plus
Si vous désirez utiliser davantage d'eau pour le lavage, vous avez le besoin entre quatre options pour la touche Hydro plus. Ces options sont expliquées au chapitre "Fonctions optionnelles", paragraphe "Système Hydro plus".
Telle que la machine est livrée, il faut appuyer sur la touche Hydro plus pour augmenter le niveau d'eau lors du lavage et du rinceage.
10 Ajoutez la lessive.
Importance d'un dosage correct . . .
... et conséquences d'un dosage insuffisant :
- Le linge n'est pas propre, il devient à la longue gris et rèche
- Formation de petites boules deGRAISSSE sur le linge
- Dépôt de calcaire sur la résistance
... et conséquences d'un surdosage de lessive :
- Une forte formation de mousse entravant le lavage et donnant un résultat de nettoyage, de rincege et d'essorage imparfait,
- Une surconsommation d'eau (un rincege supplémentaire est automatiquement déclenché),
-La pollution de I'environnement.
Consultez le chapitre "Lessives" pour davantage d'informations sur les lessi-ves et leur dosage.
Tirez la boîte à produits et versez la lessive dans les compartments.
L = Lessive pour le prélavage (si le prélavage est selectionné, prendre 1/4 de la quantité de dessive recommandée)
L = Lessive pour le lavage trempage inclus
= Assouplissant, produit de tenue, ou amidon.
Fermez la boite a produits.
1 Pressez la touche Depart.
Le programme est lancé. En cas de départ différé, celui-ci s'écoule sur l'afficheur. Une fois le temps de départ différé écoulé, l'affichage s'éteint.
Fin du programme
Ouvrez la porte.
■ Appuyez sur la touche Porte.
13 Déchargez le linge.
- Contrôlez que le joint cuve-façade ne présente pas de corps étrangers.
Ne pas oublier de linge dans le tambour, sans quoi il risquerasit de s'abimer ou de déteindre à la prochaine lessive.
14 Arretez le lave-linge.
Appuyez sur la touche pour la relâcher et tournez le sélecteur de programmes sur Arret.
Fermez la porte de chargement.
Vous éviterez ainsi que des objets ne soient introduits par inadvertance dans le tambour et qu'ils ne détiroyent le linge.
Ajout/Déchargement de linge
Vous pouvez ajouter/décharger d'lnge dans les programmes suivants :
Le programme reprend automatique.
La porte ne s'ouvre pas lorsque :
- la température du bain est supérieure à 55^ C .
- le niveau d'eau dépasse une certaine valeur.
- la phase Essorage final est atteinte.
Interruption du programme
■ Arrêtez le lave-linge avec la touche 10
Pour poursuivre :
■ Enclenchez le lave-linge avec la touche 0.
Modification du programme sélectionné
Le lave-linge n'accepte que les modifications suivantes après le départ du programme :
- à tout moment la modification de la vitesse d'essorage dans les limites autorisées.
- jusqu'à six minutes après le départ activation ou désactivation de la fonction additionnelle Hydro plus et changement de la température du programme.
Après le départ, il n'est plus possible de selectionner un autre programme.
La diode Infoissable/Arrêt clignote lorsque le selectiveur de programme est déplaced. Cela n'a pas d'influence sur le déroulement du programme. La diode s'eteint lorsque le selectiveur est positionné sur le programme précédendumselectionné.
Suppression d'une phase de programme
Tournez le sélecteur de programme sur Arrêt.
Dès que la diode de la phase de programme à effectuer clignote sur l'afficheur :
- Repositionnez le sélecteur sur le programme de votrechoix dans les 4 secondes.
Changement/Annulation du programme
■ Arrêtez le lave-linge avec la touche 10
Tournez le sélecteur de programme sur Arrêt.
Le programme de lavage est interrompu.
■ Enclenchez le lave-linge avec la touche 0.
■ Sélectionnez un nouveau programme.
■ Pressez la touche Départ.
Déroulement des programmes
Le lave-linge dispose d'une commande entièrement électronique avec capacité variable automatique. Le lave-linge calculé lui-même la consommation d'eau nécessaire, en fonction de la quantité et de la capacité d'absorption du linge chargé. C'est pourquoit les programmesprésentant des déroulements et des durées différentes.
Les déroulements de programme mentionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les fonctions additionnelles ne sont pas prises en compte.
L'affichage de déroulement de votre lave-linge vous indique à tout moment du programme de lavage qu'elle est la phase en cours.
Blanc/Couleurs
Lavage
Niveau d'eau : bas
Rythme de lavage : normal
Rincage
Niveau d'eau : moyen
Rinçages : 2 ou 3^1)
Essorage
Essorage intermédiaire2): oui
Essorage final : oui
Synthétique
Lavage
Niveau d'eau : bas
Rythme de lavage : normal
Rincage
Niveau d'eau : haut
Rinçages : 2 ou 3^3)
Essorage
Essorage intermédiaire2): oui
Essorage final : oui
Fin
Lavage
Niveau d'eau : haut
Rythme de lavage : Décicat
Ricage
Niveau d'eau : .haut
Rinçages : 3
Essorage
Essorage intermédiaire : non
Essorage final : oui
Soie
Lavage
Niveau d'eau : moyen
Rythme de lavage : Soie
Ricage
Niveau d'eau : moyen
Rinçages : 2
Essorage
Essorage intermédiaire : non
Essorage final:oui
Laine
Lavage
Niveau d'eau : moyen
Rythme de lavage : Laine
Rincage
Niveau d'eau : moyen
Rinçages : 2
Essorage
Essorage intermédiaire2):oui
Essorage final : oui
Mini
Lavage
Niveau d'eau : bas
Rythme de lavage : normal
Rincage
Niveau d'eau : moyen
Rinçages : 2
Essorage
Essorage intermédiaire2):oui
Essorage final : oui
Automatic
Lavage
Niveau d'eau : bas
Rythme de lavage : normal
Rincage
Niveau d'eau : haut
Rinçages : 2
Essorage
Essorage intermédiaire2): oui
Essorage final : oui
Amidonnage
Niveau d'eau : bas
Rythme de lavage : normal
Essorage final : oui
Rinçage supplémentaire
Niveau d'eau : haut
Rinçages : 2
Essorage final : oui
Particularités du déroulement :
Infroissable :
Dans tous les programmes sauf Laine, la rotation Infoissable est enclenchée au maximum 30 minutes après la fin du programme. Le lave-linge peut être ouvert à tout moment.
1) un troisième rincege est effectué en cas de :
- formation excessive de mousse dans le tambour
- vitesse d'essorage final inférieure à 700 t/mn
- sélection de Sans essorage
2) Essorage intermédiaire :
Le linge est essoré entre les différents rincages.
3) un troisième rincege est effectué en cas de :
- sélection de Sans essorage
Sans essorage intermédiaire :
Sélectionnez Sans essorage au niveau des vitesses d'essorage.
Vous pouvez utiliser toutes les lessives modernes pour lave-linge : lessives en poudre, liquides, en pastilles, concentrates, avec assouplissant.
Lavez les lainages en pure laine ou laine mélangée avec un produit spécial laine.
Les indications de dosage figurent sur l'emballage des produits.
Le dosage dépend :
- du degré de salissure du linge
Linge peu sale
Ne comporte pas de salissures ni detaches visibles.
Les vêtements portent seulement l'odeur du corps.
Linge normalement sale
Les salissures sont visibles et/ou quelques petites taches sont reconnaisables.
Linge très sale
Salissures ou taches nettement reconnaisables.
Interrogez la Compagnie Distribu-trice d'eau si vous ne connaissez pas la zone de durée de l'eau à votre lieu d'habitation.
Duretés d'eau
| Zone de dureté | Propriété de l'eau | Dureté to-tale en mmol/l | Dureté française °f |
| I | douce | 0 - 1,3 | 0 - 13 |
| II | moyenne | 1,3 - 2,5 | 13 - 25 |
| III | dure à très dure | au-delà de 2,5 | au-delà de 25 |
Anticalcaire
Si vous eau apparient aux zones de durete II-III, vous pouvez ajouter un anticalcaire pour economiser de la dessive. Le dosage exact est indiqué sur l'emballage. Versez tout d'abord la dessive, puis l'anticalcaire.
Dans ce cas versez la même dose de lessive qu'en zone de durée l.
Utilisation de plusieurs produits
Si vous utilisez plusieurs produits, versez-les dans le compartment dans l'ordre suivant:
- Lessive
- Anticalcaire
- Detachant
Cela assure un meilleur entrainement des produits.
Assouplissant, produit de tenue, amidon en poudre ou liquide
L'utilisation d'un assouplissant rend au linge toute sa souplesse et diminue I'électricité statique sur les fibres synthétiques.
Les produits de tenue sont des amidons synthétiques qui donnent une meilleure tenue aux chemises, linge de table, draps.
L'amidon donne au linge une belle tenue et un beau fini.
- Dosez en respectant les indications du fabricant.
Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide
- Versez l'assouplissant, le produit de tenue ou l'amidon liquide dans le compartment à assouplissant. Ne dépassez pas le repère maximum.
L'assouplissant, le produit de tenue ou l'amidon liquide est entrainé automatique au dernier rincege. Il reste un peu d'eau dans le compartment assouplissant en fin de programme.
Après plusieurs amidonnages automatiques, nettoyez la boîte à produits, en particulier le tuyau d'aspiration.
Utilisation d'un assouplissant ou de produits de tenue séparée
- Versez l'assouplissant ou le produit de tenue dans le département.
Tournez le sélecteur de programmes sur Amidonnage.
■ Sélectionnez une vitesse d'essorage.
■ Enoncez la touche Départ.
Amidonnage séparé
Dosez et préparez l'amidon comme indiqué sur l'emballage.
- Versez l'amidon dans le组成部分.
- Tournez le sélecteur de programmes sur Amidonnage.
■ Sélectionnez une vitesse d'essorage.
■ Enoncez la touche Départ.
Décolorer / Teinter
N'utilisez pas de décolorant dans le lave-linge.
La fréquence des teintures effectues doit correspond à une utilisation domestique moyenne. En effet, le sel utilisé pour la teinture peut attaquer l'acier inoxydable en cas d'utilisation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.
Débrancher le lave-linge avant tout nettoyage ou entretien.
Nettoyage de la machine
Nettoyez le lave-linge avec un détermin gent doux ou de I'eau savonneuse et séchez avec un chiffon doux.
- Nettoyez le tambour avec un produit spécial inox.
Nettoyage de la boîte à produits
Enlevez régulièrement les évventuels résidus de dédTergent.
Tirez la boîte à produits vers l'avant jusqu'à la butée, enforcez le bouton de déverrouillage puis sortez complètement la boîte à produits.
Nettoyez la boîte à produits avec de l'eau chaude.
Nettoyez le tube d'aspiration.
- Sortez le tube d'aspiration du compartiment et nettoyez-le à l'eau chaude. Nettoyez également le tuyau sur lequel le tube d'aspiration est fixé.
- Replacez le tube d'aspiration.
N'utilisez pas de produits abrasifs ni de produits à vitres ou multi-uses !
Ils peuvent abimer les surfaces plastique et les autres pieces.
Ne jamais nettoyer avec un jet d'eau.
Nettoyage des filtrés dans le tuyau d'arrivée d'eau
La machine est équipée de 2 filtres pour protégger les électrovannes. Il faut contrôler ces filtres environ tous les 6 mois. Il y a lieu de rapprocher les contrôleles en cas de coupures gratuites sur le réseau d'alimentation.
Nettoyage du filtré dans le tuyau d'arrivée d'eau
Fermez le robinet d'eau et dévissez le tuyau d'arrivée d'eau du robinet.
Extrayez le joint caoutchouc 1.
Saisissez la languette du filtré 2 à l'aide d'une pince à bec fin, sortez-le.
Nettoyez-le. Remontez-le en sens inverse.
Nettoyage du filtré dans le raccord d'arrivée d'eau de l'électrovanne
Desserrez avec précaution l'écrou plastique nervuré du raccord d'arrivée d'eau à l'aide d'une pince.
Extrayez le filtré avec une pince à bec fin et nettoyez-le. Remontez-le en sens inverse.
Remontez impératifement les deux filtrés après les avoir nettoyés.
Que faire si . . .
Vous pouvez remédier vous-même à la plupart des anomalies ou pannes qui peuvent se produit en utilisation quotidienne. Vous économiserez du temps et des frais en n'applant pas immédiatement le Service après-vente.
Les tableaux suivants vous aideront à déceler les causes de la panne et à tracer la solution. Néanmoins il faut savoir que :
Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangiers pour l'utilisateur.
Pour vous permettre de deceler rapidement l'origine de l'anomalie ou du dysfonctionnement, les tableaux ont ete divisés en chapitres suivants :
- Le programme ne démarre pas.
- Le programme de lavage a ete interrompu et un message d'erreur s'affiche.
- Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche.
- Anomalies générales ou résultat de lavage insatisfaisant.
- Vous avez pressé la touche Porte mais celle-ci ne s'ouvre pas.
Le programme ne démarre pas.
| Message d'erreur | Cause possible | Solution |
| La diode Infois-sable/Arrêt n'est pas allumée ou la touche Départ ne clignote pas. | L'appareil n'est pas ali-menté. | Contrôlez si-
- la fiche est branchée
- le fusible est en bon état. |
| Le programme Vidan-ge/Essorage ne dé-marre pas lorsque vous le sélectionnez. | La "Première mise en service" n'a pas été eff-pectuée. | Reportez vous au chapitre "Première mise en service" et suivez les instructions. |
| Le programme a été interrompu et un message d'erreur s'affiche |
| Message d'erreur | Cause possible | Solution ① |
| La diode de contrôle Vidange clignote. "- -- " s'affiche. | La vidange est bloquée. | Nettoyez le filtre et la pompe de vidange comme dans le chapitre "Recherche des anomalies" paragraphe "Déver-rouillage de porte manuel en cas de vidange obstruée et/ou de panne de courant". |
| Le tuyau de vidange est trop haut. | Hauteur de refoulement max.: 1 m. |
| La diode de contrôle Arrivée d'eau cli-gnote. "- -- " s'affiche. | L'arrivée d'eau est fermée. | Ouvrez le robinet. |
| Le filtre dans le tuyau d'arrivée d'eau est bou-ché. | Nettoyez-le. |
| Les diodes de contrôle le Arrivée d'eau et Vidange clignotent. "- -- " s'affiche. | L'aquasecurité a réagi. | Appelez le S.A.V. |
| La diode Trem-page/Prélavage ou Rinçage clignote. "- -- " s'affiche. | Il y a un dysfonctionnement. | Relancez le programme. Si le message d'erreur apparaît de nouveau, appelez le S.A.V. |
Pour éliminer le message d'erreur: arrêtez l'appareil avec la touche 12 et positionnéz le sélectionur sur Arrêt.
Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche.
| Message d'erreur | Cause possible | Solution 1 |
| La diode de contrôle Vidange clignote. | La vidange est difficile. | Nettoyez le filtré et la pompe de vidange comme dans le chapitre "Recherche des anomalies" paragraphe "Déverrouillage de porte manuel en cas de vidange obstruée et/ou de panne de courant". |
| La diode de contrôle Arrivée d'eau clignote. | L'arrivée d'eau est difficile. | Vérifiez si
- le robinet est suffisamment ou-vert.
- le tuyau d'arrivée est pié. |
| Le filtré dans le tuyau d'arrivée d'eau est encrassé. | Nettoyez le filtré. |
| La diode de contrôle Surdosage lessive brille. | Pendant le lavage, une mousse excessive s'est formée. | A la prochaine lessive, mettez moins de produit et suivez les indications du fabricant. |
| La diode Lavage clignote dans l'afficheur de déroulement. | Il y a un dysfon-tionnement. | Relancez le programme.
Si le message d'erreur apparait de nouveau, appelez le S.A.V. |
| La diode Infois-sable/Arrêt clignote dans l'afficheur de déroulement. | La position du sélecteur de programme a été modifiée après le lancement du programme. Tournez le sélecteur de programme sur la position d'origine. |
Pour éliminer le message d'erreur: arrêtez l'appareil avec la touche et positionné le sélecteur sur Arrêt.
| Anomalies générales ou résultat de lavage insatisfaisant |
| Anomalie | Cause possible | Solution |
| L'appareil vibrependant l'essorage. | Les pieds de machine sont mal régles et ne sont pas bloqués. | Ajustez l'appareil pour qu'il soit bien stable et bloquez les pieds. |
| Le linge n'est pas essoré comme d'habitude. | La vitesse d'essorage sélectionnée était trop faible. | Sélectionnez une vitesse d'essorage plus rapide lors du prochain lavage. |
| On entend des bruits de pompé in-habituels. | Ce n'est pas un début. Les bruits en début et en fin de vidange sont normaux. |
| L'anneau lumineuxne s'allume pas. | Le lave-linge a coupé l'éclairage de l'anneau pour des raisons d'économie d'énergie. Pour réactiver l'éclairage : pressez une touche de fonction additionnelle ou tournez le sélecteur de programme. |
| Des résidus de les-sive relativement gros restent dans la boîte à produits. | La pression d'eau n'est pas suffisante. | - Nettoyez le filtre dans le tuyau d'arrivée d'eau.- Enforcez évientuelles le touche Hydro plus. |
| Les lessives en poudre utilisées avec un antical-caire ont tendance à col-ler. | Versez à l'avvenir la dessive puis le produit anticalcaire dans la boîte à produits. |
| L'assouplissant n'est pas entrainé complètement ou il reste encore trop d'eau dans le com-partiment Ⓒ. | Le tube d'aspiration n'est pas posé correctement ou est obstrué. | Nettoyez le tube d'aspiration, cf. chapitre "Nettoyage et Entretien ", Paragraphe "Net-tyage de la boîte à produits". |
Recherche des anomalies
| Défaut | Cause possible | Solution |
| Le linge n'est pas propre avec la les-sive liquide. | Les lessives liquides ne contiennent pas d'agent de blanchiment. Les ta-ches de fruit, café ou thé ne sont pas éliminées. | - Utilisez de la lessive en poudre contenant des agents de blanchiment.- Versez du détachant dans le compartment L' et la les-sive liquide dans une boule-doseuse.- Ne mélangez jamais lessive liquide et détachant dans la boîte à produits. |
| Des résidus élasti-ques gris adhérent au linge lavé. | You've avrez versé trop peu de lessive ; le linge était fortement taché de graissse (huiles, crèmes). | - Versez davantage de lessive ou utilisez des lessives liqui- des pour le linge portant ce type de taches.- Faites fonctionner le programes Blanc/Couleurs 60°C à vide avec de la les-sive liquide avant le prochain lavage. |
| Des résidus blan-châtres ressemblant à de la les-sive apparaisent sur le linge foncé. | La lessive contient des composants anticalcaires insolubles (zéolithes) qui se sont fixés sur le linge. | - Essayez d'enlever les résidus de produit avec une Brosse sur le linge sec.- Lavez le linge à l'avoir avec de la lessive liquide. Celle-ci ne contient pas de zéolithes. |
| Vous avez pressé la touche Porte mais celle-ci ne s'ouvre pas. |
|
| Défaut | Solution |
| Le lave-linge n'est pas raccordé électriquement. | Branchez la fiche de l'appareil dans la prise. |
| Le lave-linge n'est pas en-clenché. | Enclenchez le lave-linge avec la touche 10. |
| Panne de courant | Ouvrez la portec comme décrit dans le chapitre "Recherche des anomalies", Paragraphe "Déverrouilage de portec manuel en cas de vidange obstruée et/ou de panne de courant". |
| La portec n'était pas bien enclenchée. | Pressez avec force contre le verrou puis appuyez sur la touche Porte. |
| Il y a encore de l'eau dans le tambour et le lave-linge ne peut pas vidanger. | Nettoyez le filtre et la pompe. |
| La portec est bloquée dès que le bain dépasse 55°C afin d'éviter toute brûlure. |
Déverrouillage de porte manuel en cas de vidange obstruée et/ou de panne de courant
■ Arrêtez le lave-linge.
Le déverrouilleur de la trappe d'accès au filtre est situé derrière la face avant de la boîte à produits.
Enlevez le déverrouilleur.
Ouvrez la trappe d'accès au filtré.
Vidange obstruée
Si la vidange est obstruée, le lave-linge peut contenir une quantité d'eau assez importante (max. 25 l).
Attention: risque de brûlure si un programme haute température était en cours!
Vidange
Placez une bassine sous la trappe.
Ne dévissez pas complètement le contrôle.
Dévissez le filtré jusqu'à ce que de l'eau s'écoule.
Pour interrompre la vidange :
refermez le filtrre.
Dès que l'écoulement d'eau est fini :
Désissez complètement le filtré.
Nettoyez bien le filtré.
Vérifiez si la turbine tourne facilement. Sinon, enlevez les corps étrangers (boutons, pieces etc.) et nettoyez l'intérieur.
Remontez le filtré et verrouillez-le bien.
De l'eau s'écoule du lave-linge si le filtré n'est pas bien remonté et visse à fond.
Ouverture de la porte
Assurez-vous que le tambour est à l'arrêt avant de décharger le linge. Ne mettez jamais les mains dans un tambour qui tourne encore, vous risquez de vous blesser.
Tirez la languette. La portes s'ouvre.
Service après-venture
En cas d'anomalie que vous ne pouze pas résoudre vous-même, adresssez-vous
ou
- au Service après Vente Miele.
A cet effet indiquez le type de l'appareil et le numero de machine. Ces indications se trouvent sur la plaque signalétique visible porte ouverte au-dessus du hublot.
Conditions et période de garantie
Ce lave-linge bénéficiaie d'une garantie de 1 an.
Vous trouvrez de plus amples informations sur les conditions de garantie dans le livre de garantie.
Vue de face
① Tuyau d'arrivée d'eau résistant à la pression (7.000 kPa)
(2) Branchement électrique
3 - 6 Tuyau de vidangeouple (avec crosse pivotante et amovible) et les différentes evacuations possibles
⑦ Bandeau de commande
⑧Boîte à produits
(9)Porte
⑩Trappe d'accès au filtré, à la pompe et au déverrouillage manuel
(11) Prises de main pour le transport
12 Quatre pieds à vis réglables en hauteur
Vue de l'arrière
① Couvercle en saillie avec prises de main pour le transport
② Branchement électrique
③ Tuyau d'arrivée d'eau résistant à la pression (7.000 kPa)
(4) Tuyau de vidange
⑤ Securités avec tiges de transport
Support pour :
- tuyau d'arrivée
- tuyau de vidangeouple
- cordon électrique
- tiges de transport démontées
Lieu d'installation
Un plancher en béton est le mieux adapté. Il ne transmet pas de vibrations, contrairement à un plancher en bois ou un sol "mou".
Respectez les conseils ci-dessous :
Installez toujours l'appareil d'aplomb et de façon stable.
Evitez d'installer la machine sur des revêtements de sol mous, car elle peut vibrer pendant l'essorage.
Sur un plancher en bois :
- Placez l'appareil sur une planche de bois de 59 × 52 × 3 cm. Cette planche devra recouvrir le plus des solives possible; vissez-la sur elles et non pas uniquement sur les lattes de plancher.
Installez la machine dans la mesure du possible dans un angle de la pierce. La stabilité du plancher y estILAeure.
En cas d'installation sur socle (en béton ou maconnerie) il faut bloquer le lave-linge avec des attaches livrables chez les revendeurs agreés et au SAV Miele. Sinon l'appareil peut tomber du socle à l'essorage.
Installation de l'appareil
Pour le transport de l'appareil du socle d'emballage au lieu d'installation, utilisez les prises de main avant (en bas) et arrêtre (au niveau du couvercle).
Attention :
Ne souvevez pas la machine par la porte de chargement.
Les pieds de machine et le sol doivent être secs, sinon l'appareil risque de déraper lors de l'essorage.
Démontage des sécurités de transport
Enlevez les sécurités gauche et droite.
- Detachez la sécurité avec un tournevis.
- Enlevez la sécurité.

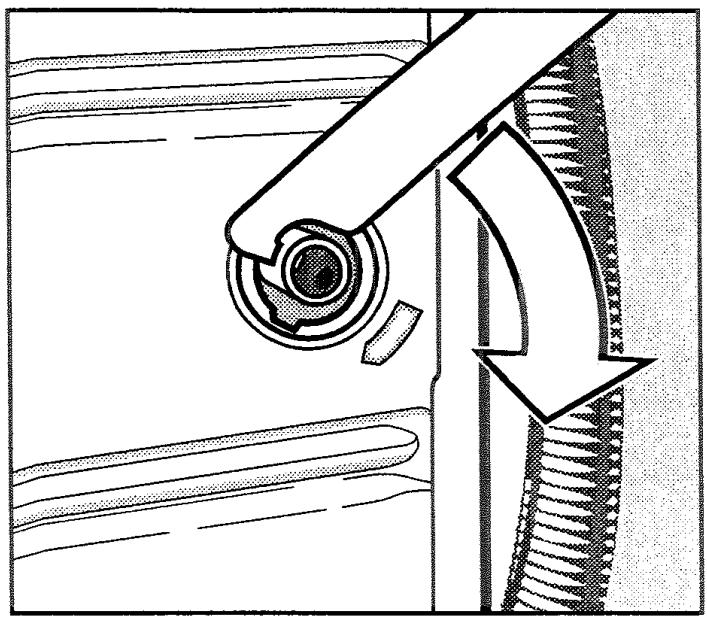

- Tournez la tige de transport gauche de 90^ à l'aide de la clé multiple fournie
puis sortez-la.
Tournez la tige de transport droite de 90^
■ puis sortez-la.
Fermez les orifices avec les bouchons attachés aux sécurités.
Fixez les tiges de transport sur la parroi arrête. Vérifiez que les tenons A s'engrenent dans les trous B
Il est interdit de transporter le lave-linge sans securités de transport.
Conservez par conséquent les sécurités de transport qu'il faut remonter avant de déplacer l'appareil (par ex.-lors d'un déménagement).
Mise en place des sécurités de transport
Le remontage se fait en sens inverse du démontage.
Ajustage
La machine doit être d'aplomb afin de garantir un fonctionnement parfait.
Une installation non conforme augmente la consommation d'eau et d'électricité et la machine peut se déplacer.
Dévissage et blocage des pieds
Compensez les inégalités du sol avec les quatre pieds à vis. Les pieds sont livrés totalement vissés.
- Tournez le contre-écrou 2 dans les sens des aiguilles d'une montre avec la clé multiple fournie. Dévissez le contre-écrou 2 avec le pied 1.
Vérifiez avec un niveau à bulle que le lave-linge est d'aplomb.
- Maintenez le pied 1 avec une pince multiprises. Serrez le contre-écrou 2 à fond contre la carrosserie avec la clé multiple.
Vissez les quatre contre-écrous contre la carrosserie. Vérifiez également les pieds qui n'ont pas été dévissés lors de l'ajustage de l'appareil. Sinon la machine risque de se déplacer.
Encastrement sous un plan de travail
Le montage du jeu d'encastrement et du cadre de superposition doit être exécuté par un professionnel.
- Un jeu d'encastrement est nécessaire. La tôle de protection fournie avec le jeu d'encastrement remplace le couvercle de l'appareil. Il est impératif de monter cette tôle de protection pour des raisons de sécurité électrique.
- Pour une hauteur de plan de travail de 900/910 mm, un cadre de surélevation* en option est indispensable.
- Installez l'arrivée d'eau, la vidange et le branchement électrique à proximité de l'appareil. Ils doivent être accessibles.
Une notice de montage est fournie avec le jeu d'encastrement.
Colonne lave-linge/sèche-linge
Il est possible de constituer une colonne en superposant un séche-linge Miele sur votre lave-linge. A cet effet utilisez un cadre de superposition * en option.
Les pièces marquées d'un * sont livrables contre supplément chez les revençeurs agrésés ou au SAV Miele.
Dimensions :
a Distance de sécurité mur/lave-linge : minimum 2 cm
b Hauteur : cadre de superposition avec plan de travail : env. 169 cm cadre de superposition sans plan de travail : env. 170 cm
Montage du couvercle
Si vous avez demonté le couvercle pour une colonne lave-linge/sèche-linge ou pour l'encastrement sous un plan de travail, vous nevez vérifier que le couvercle remonté est bien fixé aux supports arrière. Ceci permet de transporter l'appareil en toute sécurité.
L'Aquasécurité Miele
Le système Aquasécurité Miele vous protège contre les risques de dégats des eaux liés au lave-linge.
Ce système compte trois éléments :
1) le tuyau d'arrivée d'eau
2) l'électronique et le carter
3) le tuyau de vidange
1) le tuyau d'arrivée d'eau
- Le tuyau est protégé contre l'éclatement.
Le tuyau d'arrivée d'eau presente une pression d'éclatement supérieur à 7.000 kPa.
2) L'électronique et le carter
-La tôle de fond
Les fuites d'eau liées à une mauvaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les vannes d'arrivée d'eau. L'arrivée d'eau est coupée et l'eau se trouvant dans la cuve est vidangée.
- La sécurité anti-debordement
Ceci évite que le lave-linge déborde suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse d'un certain niveau, la pompe de vidange est réactivée et l'eau est vidangée de façon contrôleé.
3) Le tuyau de vidange
Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.
Arrivée d'eau
Le branchement du lave-linge à la conduite d'arrivée d'eau peut s'effectuer sans antiretour car il est concu dans le respect des normes applicables.
La pression doit impérativement être comprise entre 100 kPa et 1.000 kPa. En cas de pression supérieure à 1.000 kPa, l'installation d'un réducteur de pression est indispensable.
Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec raccord fileté 3/4 (20/27). Si vous ne dispose pas d'un robinet de ce type, faites-le monter par un installerateur agréé.
Le raccord fileté est sous pression. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau. Modifiez eventuèlement la position du joint et du raccord filté.
Ce flexible n'est pas conscience pour l'eau chaude.
Entretien
En cas de remplacement, n'utilise que le flexible d'origine Miele avec une pression d'éclatement supérieure à 7.000 kPa.
N'enlevez pas les deux filtrres - l'un place à l'extrémité du tuyau d'arrivée d'eau, l'autre dans le raccord d'arrivée d'eau de l'électrovanne - ils servent à protégger l'électrovanne.
Accessoires : rallonge
- Le S.A.V. Miele ou les revendeurs agréés proposent des tuyaux de 2,5 ou 4 m de long en option.
Vidange
Le bain est vidangé par une pompe de vidange d'une hauteur de refoulement de 1 m. Posez le tuyau sans coude, afin de ne pas génér la vidange. La crosse aménagée à l'extrémité du tuyau est pi-votante et amovible.
Possibilities de vidange :
- Suspension dans un lavabo ou un évier :
Suívez les indications suivantes :
- Bloquez le flexible pour éviter qu'il ne dérape.
- Si le bain est vidangé dans un lava-bo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lave-linge.
- Raccordement à un tuyau d'évacuation plastique avec manchon caout-chouc (siphon non indispensable):
- Raccordement à un lavabo avec raccord plastique.
- Evacuation dans une vidange au sol (puits d'écoulement).
Le flexible peut être rallongé si nécessaire jusqu'à 5 m. Cet accessoire est livrable chez les revendeurs agrés ou au SAV Miele.
Pour les hauteurs d'évacuation supérieures à 1 m (hauteur de refoulement 1,80 m max.) vous pouvez vous procurar une deuxième pompe de vidange et le jeu d'adaptation correspondant au+.UPS du Service Ares Vente Miele ou des revendeurs agreeés. Les deux pompes fonctionnent alors simultanément.
Branchement électrique
Ce lave-linge est livre avec un cordon d'alimentation de 2 m de long en monophasé 230 V 50 Hz.
Ne raccordez cet apparéil qu'à une prise avec mise à la terre.
Le branchement doit être conforme aux normes EDF.
Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multipriès, etc. pour éviter tout risque d'in-cendie potentiel.
Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.
La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles de votre réseau électrique.
Consommations
| Charge | Consommations |
| Energie en kWh | Eau en l | Durée normal | intensif |
| Blanc/Couleurs |
| 95°C | 5 kg | 1,70 | 45 | 1 h 42 min | 1 h 57 min |
| 60°C1) | 5 kg | 0,85 | 45 | - | 1 h 56 min1) |
| 60°C | 5 kg | 0,85 | 45 | 1 h 26 min | 1 h 56 min |
| 40°C1) | 5 kg | 0,50 | 45 | - | 1 h 56 min1) |
| 40°C | 5 kg | 0,50 | 45 | 1 h 26 min | 1 h 56 min |
| Synthétique |
| 40°C1) | 2,5 kg | 0,45 | 49 | - | 1 h 16 min1) |
| 40°C | 2,5 kg | 0,45 | 49 | 1 h 01 min | 1 h 16 min |
| Fin |
| 30°C | 1 kg | 0,35 | 65 | 49 min | 59 min |
| Soie |
| 30°C | 1 kg | 0,24 | 39 | 37 min | - |
| Laine |
| 30°C | 2 kg | 0,23 | 37 | 40 min | - |
| Mini |
| 40°C | 2,5 kg | 0,35 | 35 | 31 min | - |
| Automatic |
| 40°C | 3 kg | 0,30 - 0,60 | 30 - 50 | 54 min | 1 h 09 min |
1) Essais suivant EN 60456
Remarque sur les essais comparatifs :
Pour les essais suivant EN 60456, la touche Intensif doit être enforcée.
Les consommations peuvent différer des valeursANNOCES en fonction de la pression, durete et température d'entrée d'eau, de la température ambiente, du type et de la quantité du linge, des variations de tension sur le réseau et des fonctions additionnelles sélectionnées.
| Hauteur | 85 cm |
| Largeur | 59,5 cm |
| Profondeur | 58 cm |
| Profondeur porte ouverte | 97,5 cm |
| Poids | 93 kg |
| Charge au sol max. | 1.600 Newton (env. 160 kg) |
| Capacité | 5 kg de linge sec |
| Tension | voir plaque signalétique |
| Puisance de raccordement | voir plaque signalétique |
| Fusible | voir plaque signalétique |
| Consommations | cf. chapitre consommations |
| Pression d'eau min. au robinet | 100 kPa (1 bar) |
| Pression d'eau max. | 1.000 kPa (10 bars) |
| Longueur du tuyau d'arrivée d'eau | 1,60 m |
| Longueur du tuyau de vidange | 1,50 m |
| Longueur du cordon d'alimentation | 1,60 m |
| Hauteur de refoulement max. pompe de vidange | 1 m |
| Longueur de refoulement max. pompe de vidange | 5 m |
| Labels de conformité | CEM, VDE |
Fonctions optionnelles pour modification des réglages standard
Les fonctions optionnelles vous permettent d'adapter votre appareil à vos besoins propres.
Système Hydro plus
Ce système agit avec la fonction additionnelle Hydro plus sur l'alimentation en eau en programmes mentionnés plus bas.
Il permet d'augmenter la quantité d'eau dans les phases de lavage et de rincege et d'ajouter un rincege dans les programmes Blanc/Couleurs et Synthese-tique.
Le système Hydro plus compte
quatre options différentes.
L'option sélectionnée peut modifier l'alimentation d'eau dans les programmes suivants :
- Blanc/Couleurs
- Synthétique
- Mini
Automatic
- Soie
L'option programmée est activée lorsque la fonction additionnelle Hydro plus est enclenchée.
Options du système Hydro plus :
Option 1 :
augmente le niveau d'eau au rincage dans les programmes cités.
Option 2 :
augmente le niveau d'eau lors du lavage et lors du rinceage dans les programmes cités (départ usine).
Option 3 :
un rincege supplémentaire en programmes Blanc/Couleurs et Synthétique
Option 4 :
augmente le niveau d'eau lors du lavage et lors du rincege dans les programmes cités et un rincege supplémentaire pour les programmes Blanc/Couleurs et Synthétique.
Pour programmer et enregistrer une fonction, effectuez les opérations ① à ⑦ à la page suivante.
La programmation et l'enregistrement sont décrits par les opérations
1 à 7 :
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
- Le lave-linge a ete arrete avec la touche 0.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenance-la enforcée pendant les opérations 2 à 3.
Enclenanche le lave-linge avec la touche 0.
3 Attendez que la diode de la touche Départ s'allume. .
4. . . puis relâchez-la.
Positionnez le sélecteur de programme sur Blanc/Couleurs 75^ :
Un P apparait sur l'afficheur et cli-gnote alternativement avec le chiffre 1. 2, 3 ou 4.
En appuyant sur la touche Départ vous pouvez selectionner différentes options.
±bP clignote en alternance avec
1 = l'option 1 est sélectionnée (niveau d'eau accru au rincege)
±b2 = l'option 2 est selectionnee (niveau d'eau accru au lavage et au rincage (départ usine))
3 = l'option 3 est sélectionnée (rincage supplémentaire en programme Blanc/Couleurs et Synthétique)
4 = l'option 4 est sélectionnée (niveau d'eau accru au lavage et au rinçage et rinçage supplémentaire en programme Blanc/Couleurs et Synthétique)
7 Arrêtez le lave-linge avec la touche 10
La touche Hydro plus est maintainant affectée à la fonction que vous avez besoinie. Celle-ci reste enregistrree jusqu'à ce qu'une autre fonction soit programmée.
Décicat
Lorsque la fonction Délicat est activée, le rythme du tambour est plus lent, pour laver les textiles peu sales avec plus de douceur.
La fonction Délicat peut être utilisé dans les programmes Blanc/Couleurs, Mini, Amidonnage et Automatic.
Si Délicot estprogrammé, chaque cycle de ces programmes sera lavé avec le rythme Délicot.
Délicat est désactivé en départ usine.
Pour programmer et enregistrer la fonction Délicat, effectuez les opérations 1 à 7 :
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
Le lave-linge a ete arrete avec la touche 0.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Depart et maintenance-la enforcée pendant les opérations 2 a 3.
Enclenchez le lave-linge avec la touche 12
3 Attendez que la diode de la touche Départ s'allume. . .
- . . puis relâchéz la touche Départ.
Positionnez le sélecteur de programme sur Blanc/Couleurs 60^ :
Un ±bP apparait sur l'afficheur, il clignote alternatively avec le chiffre 0 ou 1.
$$
\begin{array}{l} \varOmega = \text {D e l i c a t d e s a c t i v e} \ 1 = \text {D e l i c a t a c h i v e} \ \end{array}
$$
En appuyant sur la touche Départ,
vous pouvez faire passer l'affichage de à 1 ou inversement.
7 Arrêtez le lave-linge avec la touche 10
Le réglage choisi est maintainant enregistré jusqu'à ce qu'un autre réglage soitprogrammé.
Activation du refroidissement du bain en programme Blanc/Couleurs
Une entrée d'eau supplémentaire intervient en fin de lavage pour refroidir le bain.
Le refroidissement du bain s'effectue à 95^ et 75^ .
Il est conseillé d'activer le refroidissement du bain dans les cas suivants :
- pour éviter tout risque d'ébouillante si le tuyau d'évacuation est fixé dans un lavabo ou un évier.
- dans lesBATiments non pourvus d'un tuyau d'évacuation conforme à DIN 1986.
Le refroidissement du bain lessiviel en programme Blanc/Couleurs n'est pas activé au départ usine.
Pour programmer et enregistrer, effec-tuez les opérations 1 à 7 :
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
- Le lave-linge a ete arrete avec la touche 0.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Depart et maintenance-la enfoncée pendant les opérations 2 a 3.
Enclenchez le lave-linge avec la touche 0.
3 Attende que la diode de la touche Départ s'allume.
4. . . puis relâchez-la.
Positionnez le sélecteur de programme sur Blanc/Couleurs 40^
La lecture P clignote alternatively avec le chiffre 0 ou 1.
= refroidissement du bain désactivement
1 = refroidissement du bain activé
En appuyant sur la touche Départ,
vous pouvez faire passer l'affichage de à l ou inversement.
7 Arrêtez le lave-linge avec la touche
Le réglage choisi est maintainant enregistré jusqu'à ce qu'un autre réglage soitprogrammé.
Fonction Mémoire
Au lancement du programme, l'appareil的记忆 les paramètres séLECTIONnés : fonction additionnelle et/ou vitesse d'essorage modifiée.
Lorsque le programme standard est de nouveau sélectionné, le lave-linge affiche les fonctions additionnelles et/ou vitesse d'essorage enregistrées.
La fonction mémoire est désactivée au départ usine.
Pour programmer et enregistrer la fonction Mémoire, effectuez les opérations ① à ⑦ :
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme ont en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
- Le lave-linge a ete arrete avec la touche 0
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Depart et maintenance-la enforcée pendant les opérations 2 a 3.
Enclenchez le lave-linge avec la touche 12
3 Attendez que la diode de la touche Départ s'allume. .
4. . . puis relâchez la touche Départ.
Positionnez le sélecteur de programme sur Blanc/Couleurs 30^ :
La lecture ±bP clignote alternatively avec le chiffre 0 ou 1.
$$
\bar {U} = \text {f o n c t i o n m e m o i r e d e s a c t i v e e}
$$
$$
1 = \text {f o n c t i o n m e m o i r e a c t i v e e}
$$
En appuyant sur la touche Départ,
vous pouvez faire passer l'affichage de à l ou inversement.
7 Arrêtez le lave-linge avec la touche 10
Le réglageChoisi est maintainant enregistré jusqu'à ce qu'un autre réglagesoitprogrammé.
Temps de trempage
Vous pouvez affectuer un temps de trempage auCHOIX entre 30 minutes et deux heures (par pas de 30 minutes) à la touche Trempage.
Si vous sélectionnez la fonction additionnelle Trempage, le temps de trempage sera ajoute au programme de la vage.
La touche Trempage est reglee sur un temps de trempage de deux heures en usine.
Pour reprogrammer et enregistrer, effec-tuez les opérations 1 à 7:
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
- Le lave-linge a ete arrete avec la touche 0.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Depart et maintenance-la enfoncée pendant les opérations 2 a 3.
Enclenanche le lave-linge avec la touche 0.
3. Attende que la diode de la touche Départ s'allume.
4. . . puis relâchéz la touche Départ.
Positionnez le sélecteur de programme sur Syntheseque 60^
La lettre P clignote alternativement avec le chiffre 1.2.3 ou 4.
En appuyant sur la touche Départ vous pouvez selectionner différentes options.
La lettre ±bP clignote alternativement avec
1 = 2 h de temps de trempage (départ usine)
±b = 1 h 30 de temps de trempage
3 = 1 h de temps de trempage
4 = 30 min de temps de trempage
7 Arrêtez le lave-linge avec la touche 0
La durée choisis est maintainant affectée à la touche Trempage. Celle-ci reste enregistrée jusqu'à ce qu'une autre durée soit programmée.
