NV-HV50 - Magnétoscope PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétoscope
Marque	Panasonic
Modèle	NV-HV50
Dimensions (L x H x P)	430 x 87 x 282 mm
Poids	3,5 kg
Alimentation	220-240 V, 50/60 Hz
Consommation en service	18 W
Consommation en veille (mode économie)	3 W
Système de télévision	PAL / SECAM, lecture NTSC sur TV PAL
Vitesses de bande	SP, LP, EP
Temps d'enregistrement (cassette E-240)	SP 240 min, LP 480 min, EP 720 min
Têtes vidéo/audio	4 têtes vidéo, 2 têtes audio HiFi, 2 têtes mono
Fonctions principales	ShowView, Intelligent Timer, VPS/PDC, programmation mensuelle de 16 émissions, recherche d'image, arrêt sur image, ralenti, Quick Erase, OFF Timer
Connecteurs	AV1 (péritel TV), AV2 (péritel décodeur/EXT), S-Video out, Vidéo out, Audio out (L/R)
Accessoires inclus	Télécommande (N2QAKB000043 / N2QAHB000031), câble péritel 21 broches, câble secteur, piles AA, mode d'emploi, carte de garantie
Sécurité	Protection anti-effacement des cassettes, consignes de sécurité (ne pas exposer à l'humidité, ne pas obstruer les aérations)
Entretien et nettoyage	Ne pas réparer soi-même ; nettoyage des têtes vidéo par un atelier SAV (non couvert par la garantie)
Réglages manuels	Programmation automatique/manuelle des chaînes, accord fin, décodeur, système couleur, réception audio (L/BG), mono
Température de fonctionnement	5 °C à 40 °C, humidité relative 35 % à 80 %

FOIRE AUX QUESTIONS - NV-HV50 PANASONIC

Comment programmer un enregistrement avec le système ShowView ?

Appuyez sur la touche ShowView de la télécommande, saisissez le numéro ShowView de l'émission (indiqué dans les magazines TV), puis appuyez sur ENTER. Le menu de programmation s'affiche, vérifiez les données et appuyez sur TIMER pour activer l'enregistrement.

Que faire si l'image est perturbée pendant la lecture ?

Utilisez les touches TRACKING / V-LOCK (+ ou -) pour corriger manuellement l'image. Pour un réglage automatique, appuyez simultanément sur + et -. Si les perturbations persistent, vérifiez que la cassette n'est pas endommagée ou que les têtes vidéo ne sont pas encrassées.

Comment fonctionne la fonction VPS/PDC ?

La fonction VPS/PDC synchronise le début et la fin de l'enregistrement grâce à un signal spécial émis par la chaîne. Lors de la programmation, réglez VPS/PDC sur OUI si la chaîne diffuse ce signal. L'heure de début doit correspondre à celle indiquée dans les magazines TV.

Comment effacer rapidement une cassette ?

Insérez la cassette et appuyez sur la touche QUICK ERASE située sur l'appareil. L'effacement complet dure environ 30 minutes pour une cassette E-180. Cela évite les perturbations lors d'un réenregistrement.

Pourquoi l'enregistrement programmé ne démarre-t-il pas ?

Vérifiez que l'appareil est en mode prêt à l'enregistrement (le symbole magnétoscope s'affiche). Assurez-vous que la cassette est insérée avec la languette anti-effacement intacte, que la date et l'heure sont correctes, et que la programmation ne dépasse pas la capacité de la bande.

Puis-je lire des cassettes NTSC sur ce magnétoscope ?

Oui, le modèle NV-HV50 permet la lecture de cassettes NTSC sur un téléviseur PAL. Si des perturbations d'image surviennent, ajustez les réglages du téléviseur. L'enregistrement au format NTSC n'est pas possible.

Comment régler l'heure manuellement ?

Après la recherche automatique des chaînes, si l'heure ne s'affiche pas correctement, allez dans le menu de programmation (touche MENU), sélectionnez 'Date et heures' et réglez à l'aide des touches ▲▼ et ENTER. Pensez à l'heure d'été/d'hiver.

Quelle est la durée de vie des piles de la télécommande ?

Les piles durent environ un an selon la fréquence d'utilisation. Utilisez exclusivement des piles AA (LR6) neuves, et ne mélangez pas piles anciennes et neuves ou de types différents. Retirez les piles si la télécommande n'est pas utilisée pendant longtemps.

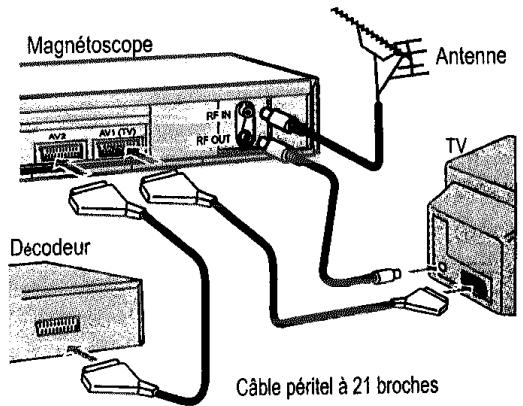

Comment raccorder un décodeur ?

Branchez le décodeur à la prise AV2 du magnétoscope via un câble péritel 21 broches. Dans le menu 'Autres réglages', réglez AV2 sur DECODER. Ensuite, dans la programmation des chaînes, activez l'option 'Décodeur' pour la chaîne concernée.

Que faire si l'afficheur du magnétoscope est éteint ?

Vérifiez que le câble secteur est correctement branché. Si l'appareil est en veille, le réglage Power save peut éteindre l'affichage. Pour le modifier, allez dans le menu 'Autres réglages' et réglez Power save sur ARRET pour activer l'affichage même en veille.

MODE D'EMPLOI NV-HV50 PANASONIC

Les fonctions de la télécommande 4-5

6

Raccordements 7

Programmation, Programmation automatique 8

Programmation manuelle 9

Enregistrement 10

Enregistrement programme

Commutation SP/LP automatique 11

La fonction VPS/PDC 11

Programmation d'enregistrement 12-13

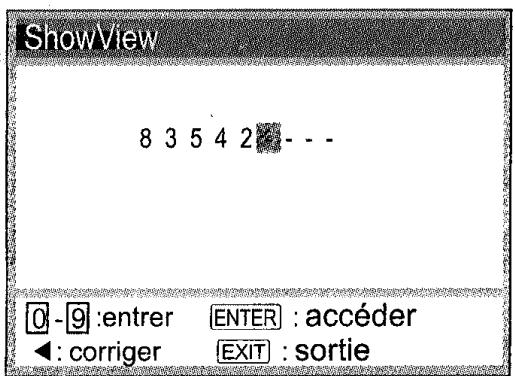

ShowView 14

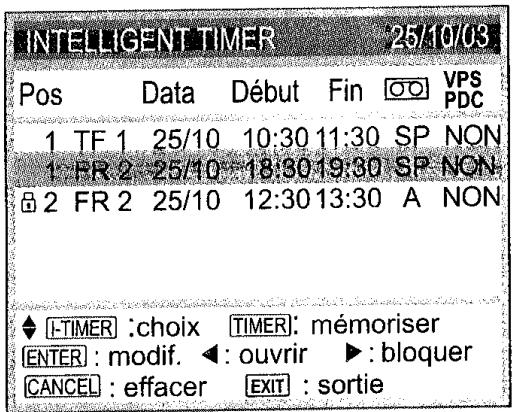

INTELLIGENT TIMER 15

Fonctions generales 16-17

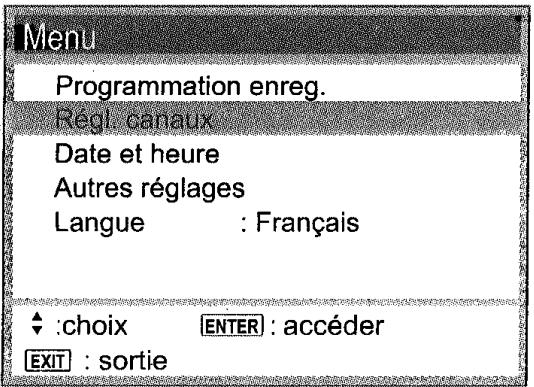

Commandeparamenu 18

Réglages manuels

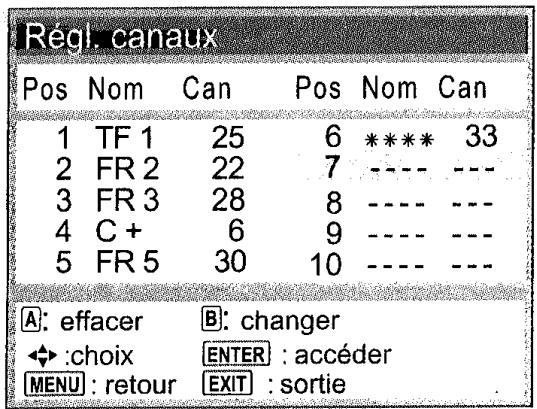

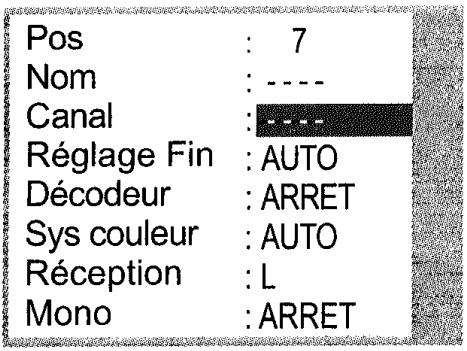

Programmation de chaînes 19

Modification du nom et du classement 20

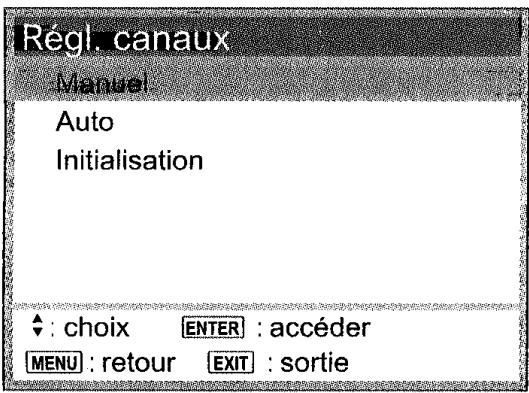

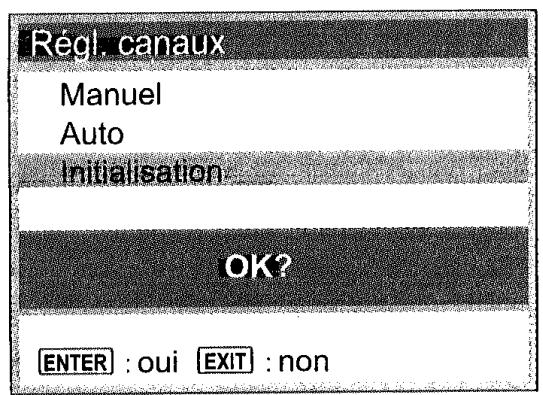

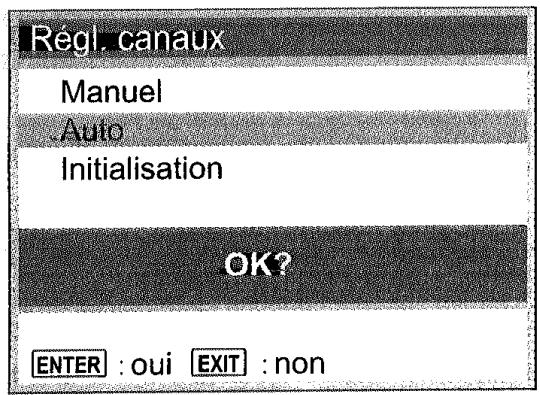

Nouveau réglage des canaux 21

Initialisation,état livre 21

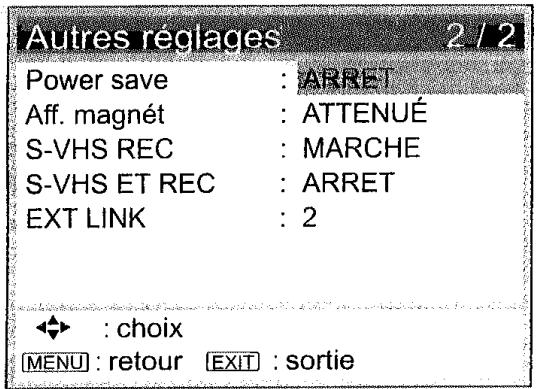

MenuAutres réglages 22-23

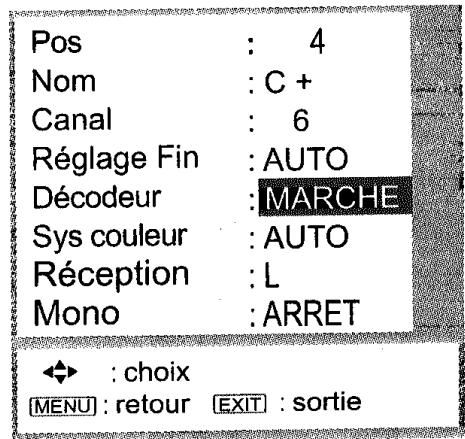

Décodeur 24

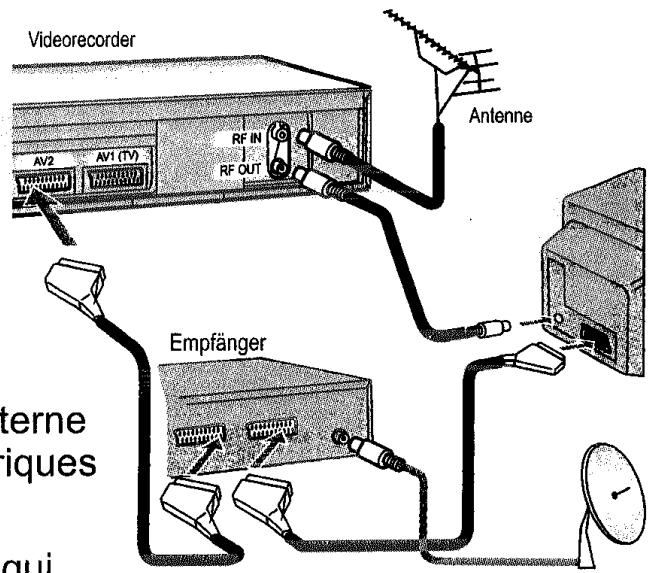

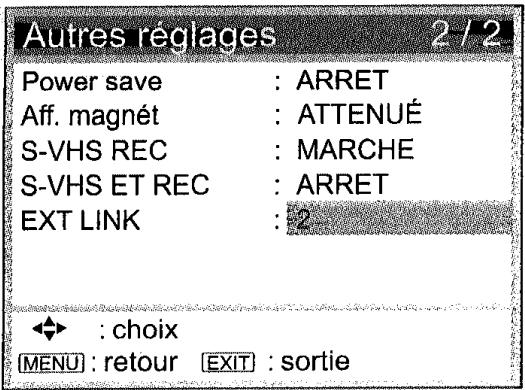

Contrôle d'enregistrement externe 25

Amplificateur, Systeme audio NICAM 26

Lecture NTSC 26

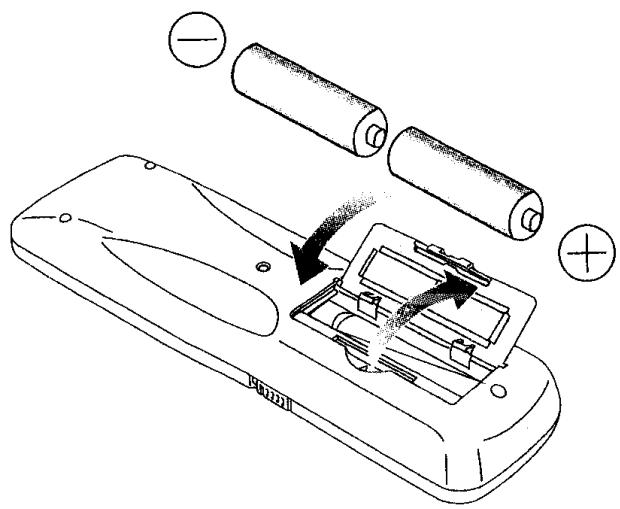

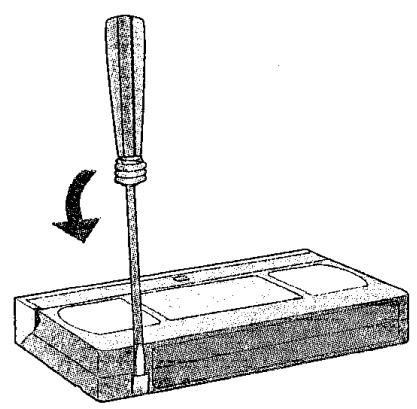

Piles, Protection anti-effacement de cassettes 27

Avant d'appeler le ServiceApres-Vente 28-29

30-31

Index 32

Nous vous remhercions d'avoir opté pour ce magnétoscope. Afin qu'il puisse vous offrir sa pleine performance en toute sécurité, veuilles dire attentivement ce mode d'emploi.

Mise en place

Tension: Utilisez exclusivement des sources de tension qui correspondent à la Specification (tension alternative 220 - 240 V 50/60 Hz). Une surcharge de l'appareil - pouvant provoquer un incendie - ne peut sinon pas être exclue. N'alimentez jamais l'appareil en courant continu. Contrôlez la source de courant si l'appareil est exploité p. ex. sur un bateau ou là où normalement du courant continu est utilisé.

Protection du cable d'alimentation secteur: Veillez à raccorder le cable d'alimentation secteur correctement. Le cable utilisé doit être exempt de vices. En effet, des raccordements ou cables défectueux risquent de provoquer un incendie ou une électrocution.

Entretien: Ne tentez jamais de réparer vous-même l'appareil. Si l'affichage ne s'allume plus, si de la fumée sort de l'appareil, si le son n'est plus audible ou si un dérangementsemblable se manifeste qui n'est pas décrit dans ce mode d'emploi, coupez immédiatementl'alimentation en énergie et contactez votre revendeur spécialisé resp. un Service Àpre-SVente autorisé.

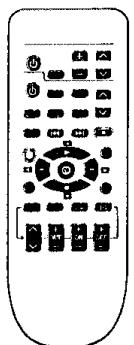

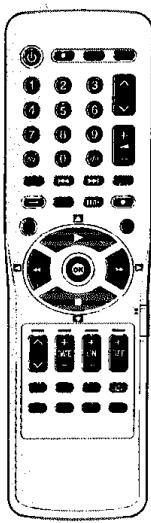

Accessoires inclus (Télécommande dépendant du modele)

Cable Peritel à 21 broches

VJA1057

Télécommande

N2QAKB000043 / N2QAHB000031

Files

AA, UM3 ou R6

Câble d'alimentation secteur

RJA0043-1C

Mode d'emploi

Carte de garantie

N2QAHB000031

N2QAKB000043

Sécurité

ADVERTISSEMENT:

POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE DOMMAGES AU PRODUIT, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, L'HUMIDITÉ, L'EGOUTTEMENT OU L'éCLABOUSSEMENT ET NE PLACEZ PAS D'OBJETS REMPLIS DE LIQUIDES TELS QUE VASES DESSUS.

ADVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHEQUE, UN PLACARDRENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER. TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU Dû À UNE SURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AERATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJECTS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL.
  JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPERÉS.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatiez une telle interférence, éloignez le téléphone mobile du produit.

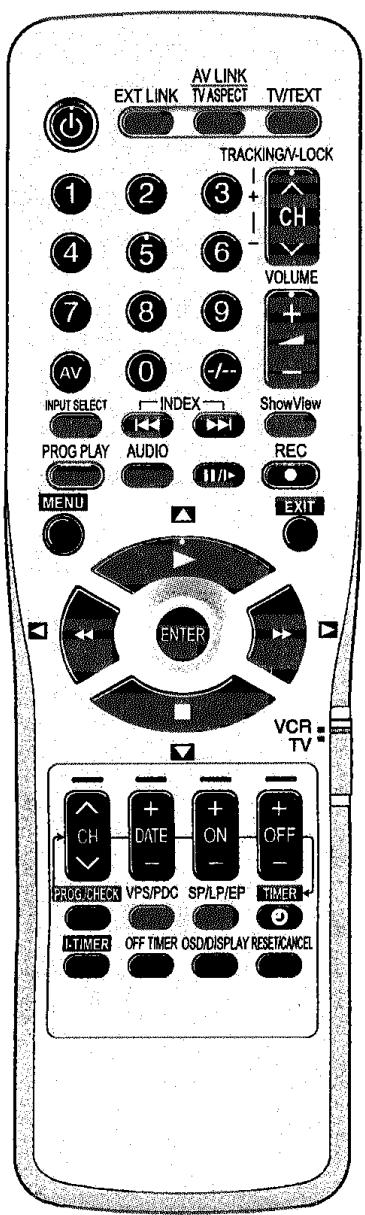

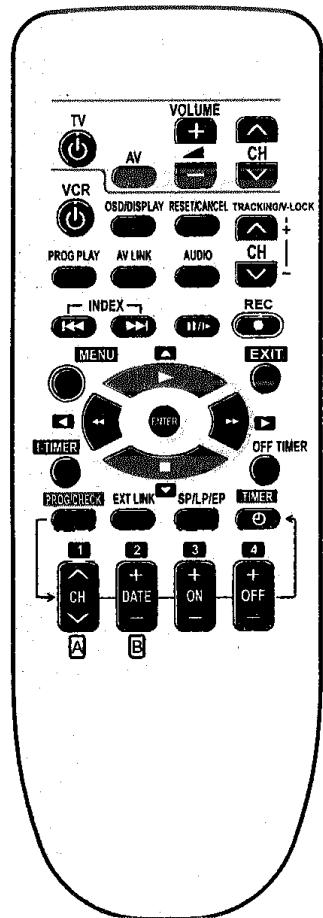

Les fonctions de la télécommande

Quelques téléviseurs de Panasonic peuvent également être contrôlés par la télécommande du magnétoscope. Dans la table, les touches appartenantes sont répérées par 'TV', celles du magnétoscope par 'VCR'.

Le menu Programmation

	Touches de direction dans le guide de programmation.	VCR
MENU	Appel du menu.	VCR
EXIT	Abandon d'un menu.	VCR
ENTER	Sélection ou mise en mémoire d'une programmation.	VCR

La fonction de lecture

La lecture video	VCR
Rembobinage rapide / recherche d'image avant/arrière • Avance/retour accéléré lancé(e) depuis l'état Stop. • Recherche d'image possible au cours de la lecture. En appuyant deux fois sur la touche (JET SEARCH), vous augmentez la vitesse de recherche. Pour terminer la recherche, appuyez sur la touche de lecture ◆. • Recherche tant que la touche est enforcée	VCR P.17
Stop = arrêt d'enregistrement, de lecture, d'avance/de回头. Prélèvement de cassette : A actionner pendant au moins 3 s.	VCR
Arrêt sur image: Au cours de la lecture. Pour continuer, réappuyez sur cette touche ou actionnez la touche de lecture ◆. Ralenti: Appuyez pendant au moins 2 s sur la touche lorsque la cassette est lue. Pour quitter, appuyez sur la touche de lecture ◆.	VCR P.17

	Interrupteur d'attente/marche ①/l Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue à consommer une petite quantité de courant.	VCR TV
EXT LINK	Commute le magnétoscope sur l'état prét à l'enregistrement pour le contrôle d'enregistrement externe.	VCR P.25
AV LINK TV ASPECT	Pour commuter entre les émissions télévisées et le canal de lecture video.	VCR TV
	Pour l'ajustage du format d'écran.
TVTEXT	Pour passer de la réception TV au vidéotexte et vice versa.	TV
1 2 3 4 5 6 7 8 9 0 1 2	Pour désirir le canal et entraîre le n° du ShowView. p. ex. 18 = ①②	VCR TV
AV	Sélection de l'entrée AV sur le téléviseur.	TV
TRACKING/V-LOCK	Sélection du programme. Correction d'images perturbées pour VCR.	VCR TV
VOLUME	Régulation du volume sonore.	TV
INPUT SELECT	Commutation de l'entrée AV entre A1, A2 et A3.	VCR
INDEX	Recherche du début d'un enregistrement	VCR P.16
ShowView	Le menu ShowView.	VCR P.14
PROG PLAY	Appel d'enregistrentes programmes.	VCR P.13

AUDIO	Commute sur le mode de restitution audio.	VCR P.16
REC	Enregistrement	VCR P.10
CH TELTE ON OFF	TV :Sélection de l'entrée AV et navigation dans le menu Télétexte. VCR:Entrées dans les menus.	VCR TV
PROG/CHECK	Affiche le menu Programmation de l'enregistrement	VCR P.12
VPS/PDC	Contrôle du démarrage et de la fin de l'enregistrement moyennant un signal spécifique.	VCR P.11
SP/LP/EP	Régulation de la vitesse de bande.	VCR P.10
TIMER	Commute le magnétoscope sur l'état prét à l'enregistrement	VCR P.12
I-TIMER	Programmation d'émissions diffusées sur la même chaîne et à la même heures.	VCR P.15
OFF TIMER	Commute l'appareil sur le mode d'attente (veille) depuis le mode Stop, d'enregistrement ou de lecture.	VCR P.17
OSD/DISPLAY	Visualisation, après double actionnement, de l'heure exacte, du compteur/de la durée de bande	VCR P.10
RESET/CANCEL	RESET : Remise à zéro (0:00.00) du compteur. CANCEL : Effacement d'une entrée.	VCR
↑	Interrupteur pour le contrôle du télévisueur	VCR TV

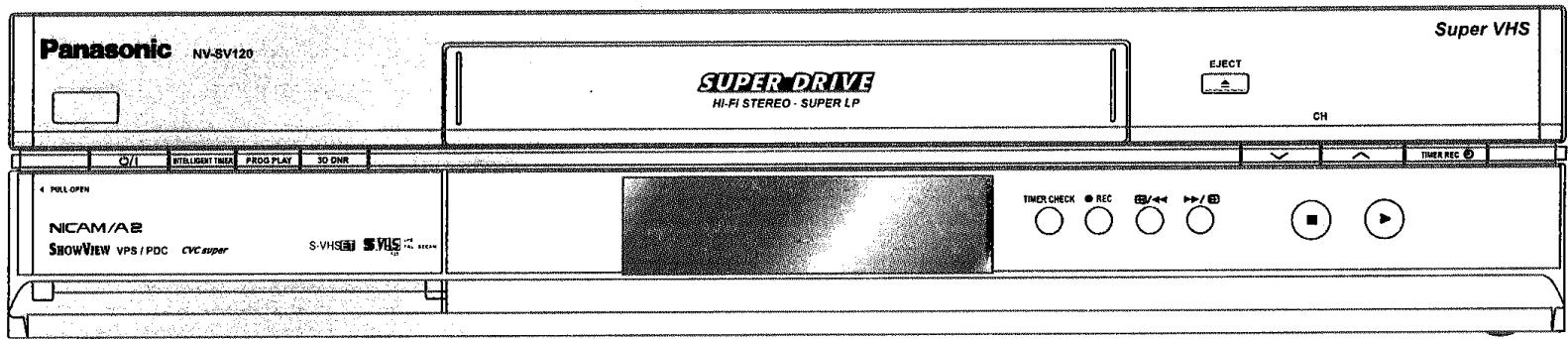

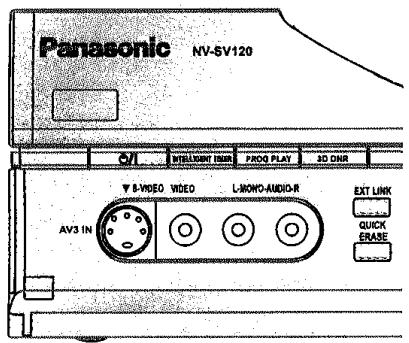

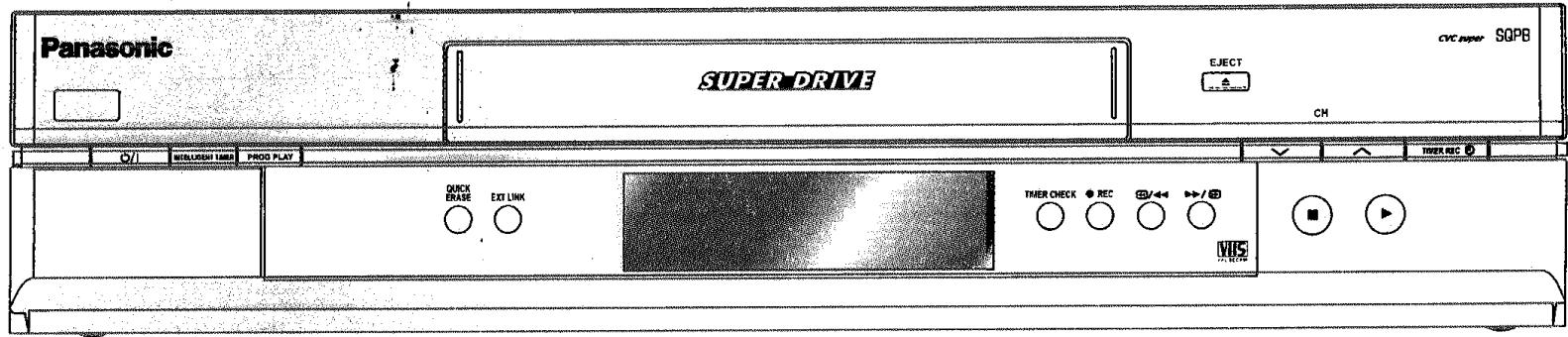

Façade

NV-HV60, NV-HV50

NV-SV120

CVC Super

La fonction CVC fournit une qualité d'image optimale. L'image s'affiche automatiquement avec une clarté et une nettété optima.

3D DNR

La qualité d'image est augmentee par atténuation du bruit.

Interrupteur d'attente/marche 0/1
INTELLIGENT TIMER	Programmation de chaînes.
PROG PLAY	Appel d'enregistrements programmés.
3D DNR	Suppression numérique tridimensionnelle (uniquement pour S-VHS)
EJECT	Prélevement de la cassette.
CH	Sélection du canal.

TIMER REC ∟	Commutation du magnétoscope sur l'état prét.
TIMER CHECK	Affichage de l'enregistrement programme.
REC	Touché d'enregistrement
/ /	Recherche d'image / avance/retour rapides
■	Interrupteur d'arrêt (Stop)
●	Touché de lecture

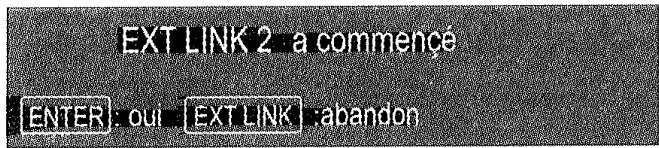

EXT LINK

EXT LINK

Commutation du magnétoscope sur l'état prét à l'enregistrement pour le contrôle d'enregistrement externe.

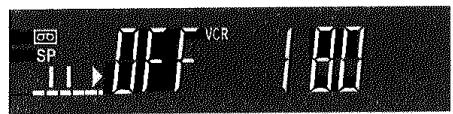

QUICK ERASE

QUICK ERASE

Effacement d'une cassette.

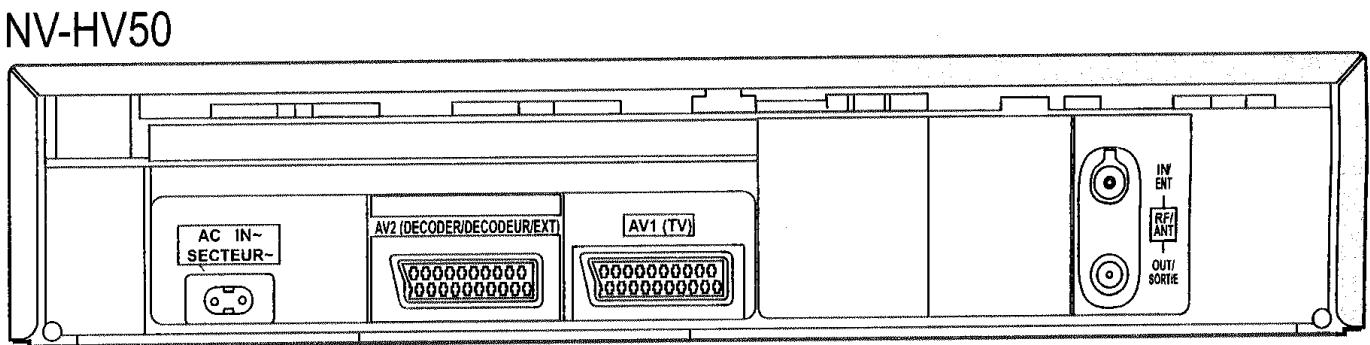

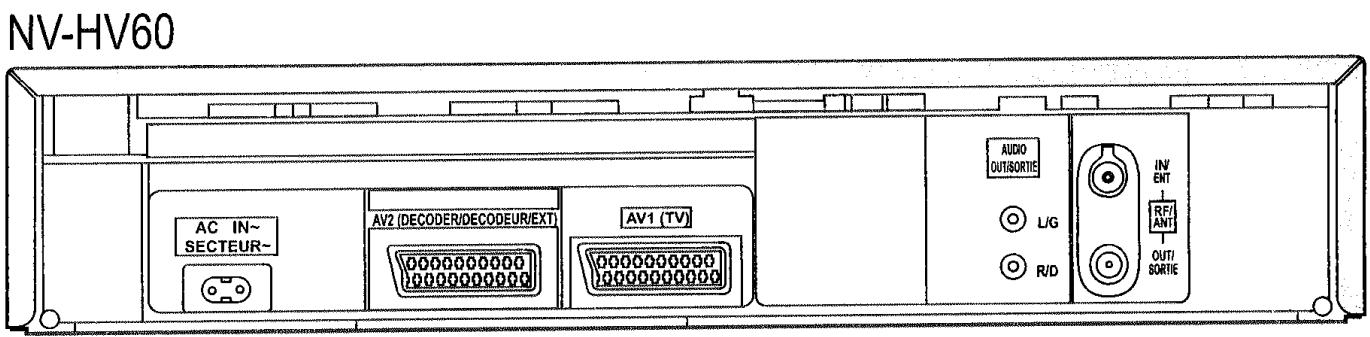

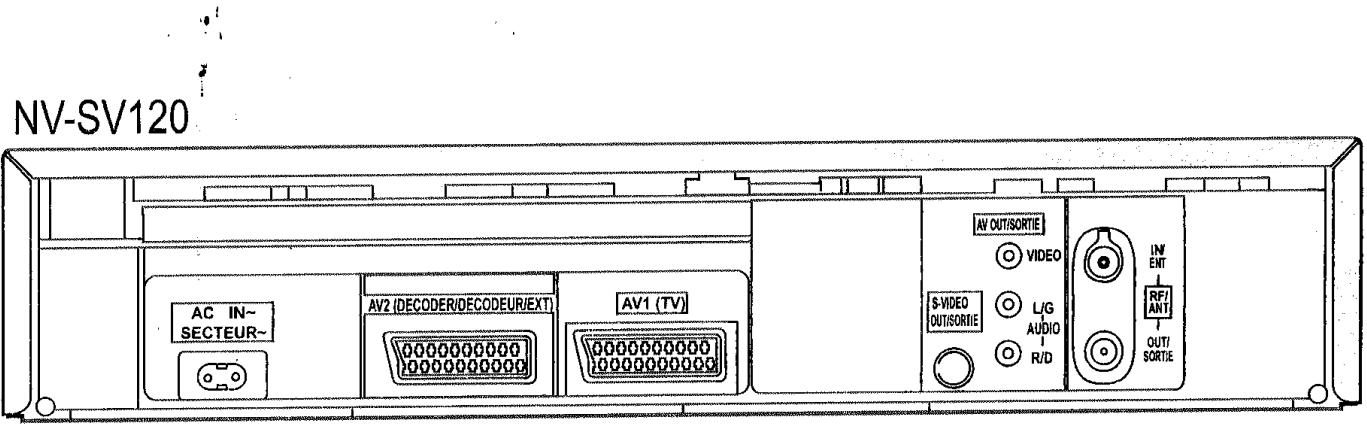

Raccordements

AC IN~ = Alimentation en tension SECTEUR~

AV2 (DECODER/DECODEUR/EXT)

AV1 (TV)

S-VIDEO = Sortie S-VIDEO

OUT/SORTIE

VIDEO = Sortie VIDEO

L/G = Sortie AUDIO canal de gauche

R/D = Sortie AUDIO canal de droite

IN/ ENT

OUT/ SORTIE

Programmation

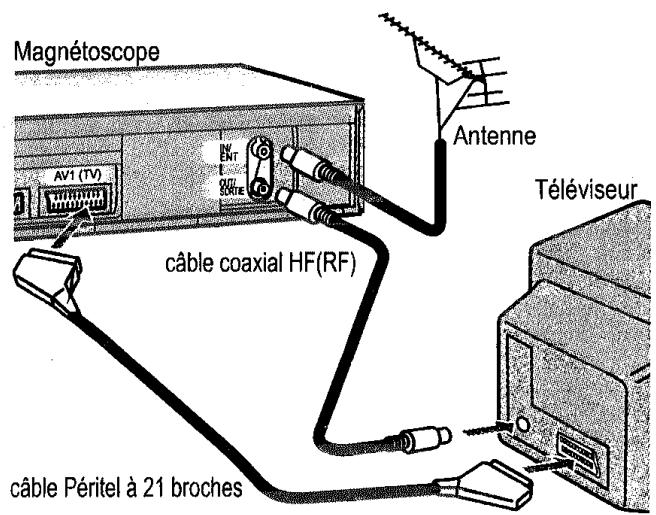

Réalisez les liaisons représentées et raccordez le cable secteur fourni au réseau de courant alternatif.

Pour une réception TV, il convient de raccorder le cable coaxial HF(RF), même si le magnétoscope est relié par un cable Peritel à 21 broches.

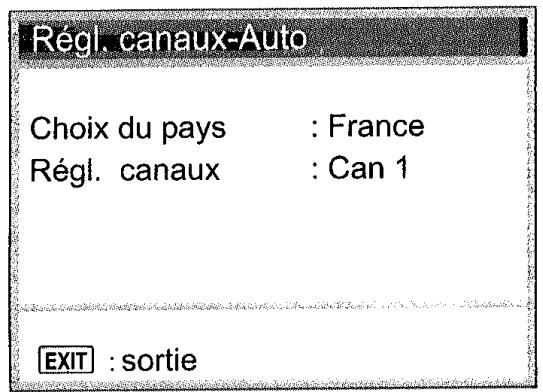

Programmation automatique

SV120 HV60 HV50

Lance automatiquement la recherche des stations pour toutes les chaînes disponibles (durée env. 5 min).

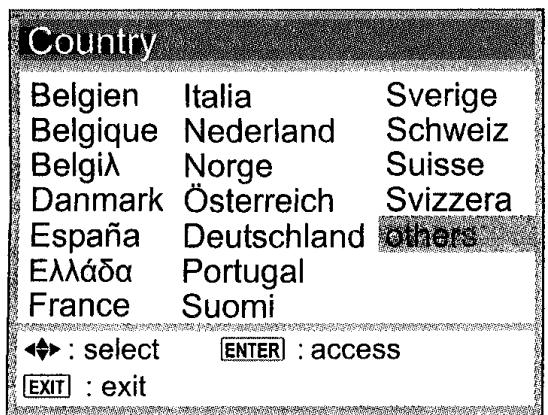

• Mettez le magnétoscope en marche Ⓞ. Le menu Country s'affiche.
• Sélectionnez le pays avec
  ENTER

Si le menu Country ne s'affiche pas après la mise en marche de l'appareil, vous pouze relancer les paramètres par défaut (Page 21).

Après quoi, entrez la date et l'heure en mode automatique ou manuel.

Programmation manuelle

SV120 HV60

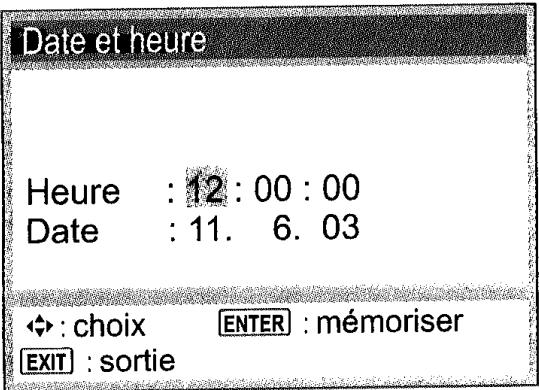

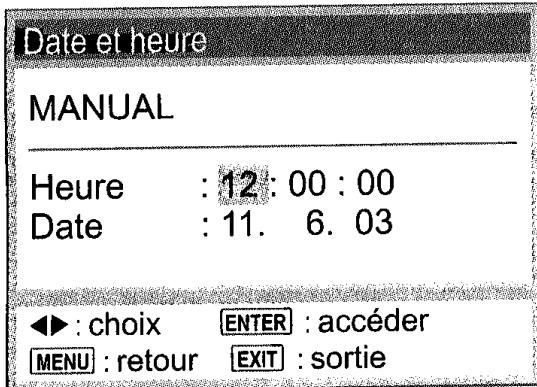

Date et heures - programmation manuelle

• AUTO - MANUAL
• ENTER
• Date et heures se reglent avec ,
  ENTER
• Appuyez sur MENU afin de returner sur l'écran Menu.
• Une date ou heures mal ajustée a un effet sur l'enregistrement d'émissions TV (observez l'heure d'été/d'hiver).

HV50

Une fois la recherche automatique des chaînes terminée, vous devrez ajuster manuellement la date et l'heure exacte.

• Date et heures se reglent avec ,
• ENTER

Enregistrement

SV120 HV60 HV50

Ajustez le canal de lecture video sur le téléviseur puis introduisez dans le magnétoscope une cassette dont la languette évitant un effacement intempestif est encore intacte.

• Sélectionnez le canal pour l'enregistrement :
• Canal AV si l'enregistrement va devoir s'effectuer par le cable Peritel 21 broches.
• Actionnez REC afin de lancer l'enregistrement.
• L'enregistrement peut être terminé par la touche d'arrêt ■.
  Pour interrompre I'enregistrement, actionnez. Pour menager les têtes video, la fonction est inactivée au bout d'environ 5 minutes.
• Pour continuer l'enregistrement, actionnez II/II.
• Des enregistrements en mode S-VHS ou S-VHS ET REC sont uniquement possibles en liaison avec le système TV PAL (uniquement SV120, Page 23).

OSD/DISPLAY

SV120 HV60 HV50

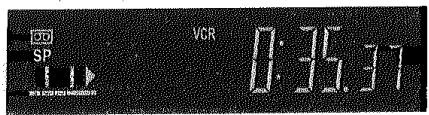

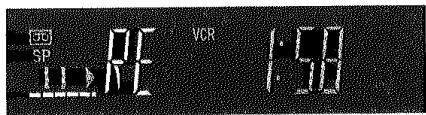

Indication de la durée de bande restante

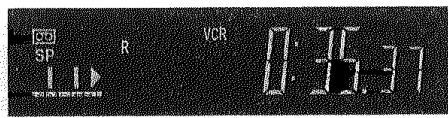

L'afficheur du magnétoscope visualise: Heure - Compteur - Durée de bande.
Le début de la cassette est symbolisé par -----.
- OSD/DISPLAY jusqu'à ce que 'RE' s'affiche.

SP/LP/EP

SV120 HV60 HV50

• Ajustez la vitesse de bande avec la touche SP/LP/EP avant l'enregistrement.
  SP: durée d'enregistrement normale - qualité d'image optimale
  LP: durée d'enregistrement double - qualité d'image fondamentale
  EP: durée d'enregistrement triple - qualité d'image réduite
• Quelques cassettes (p. ex. de type E-300)présentent des perturbations lors de la restitution d'un enregistrement LP ou EP. Il ne s'agit là cependant pas d'un dérangement fonctionnel.

Enregistrement programme

SV120 HV60 HV50

Commutation SP/LP automatique

A: Si la durée de bande ne suffit pas pour l'enregistrement complet d'une émission programmée, la fonction SP/LP commutera sur la vitesse de bande LP. Cela rend possible l'enregistrement total de l'émission. Si, toutefois, la capacité de bande ne suffit pas non plus en mode LP, un enregistrement jusqu'à la fin de l'émission ne sera pas possible.

• Une commutation automatique sur le mode EP n'est pas possible.

SV120 HV60

La fonction VPS/PDC

Programmation pour le contrôle du début/de la fin d'enregistrement par un signal spécial. Si l'émission TV dure plus longtemps que prévu, si elle commence ou se termine plus tout ou plus tard que programme, c'est cette fonction que synchronisera l'enregistrement selon les temps effectifs.

OUI : La station diffuse des signaux VPS/PDC. L'houre programmée doit correspondre aux heures indiquées dans les magazines TV spécialisés. Si une heures VPS exacte est indiquée, c'est celle-ci qui doit être programmée.

: La station n'émet pas de signaux VPS/PDC. Sélectionnez le début et la fin des sorte que des décalages horaires permettent malgré tout d'enregistrer le film entier.

Programmation d'enregistrements

SV120 HV60 +HV50

PROG/CHECK

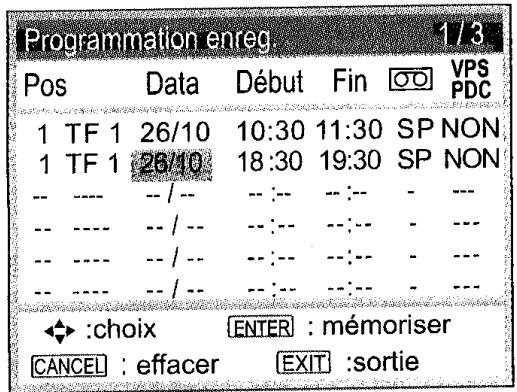

Le magnétoscope permet la programmation anticipée sur 1 mois de vosVIDEOS. L'écran correspondant peut gérer 16 programmes.

PROG/CHECK
- ENTER

Les entrées suivantes s'effectuent par les touches de direction ou par touches indiquées

• Sélection de la station , ou touche CH
• Entrée de date, semaine ou jour de la semaine ▲▼, ▷ ou touche DATE
• Entrée du début d'enregistrement ▲▼, ▷ ou touche ON

• Entrée de la fin d'enregistrement ▲▼, ◆ ou touche OFF
  En maintainant les touches enfoncées, vous modifiez le temps en pas de 30 mn.

• Sélection de la vitesse de bande: A (automatique), SP, LP, EP ▲▼, ▷

• Le réglage VPS/PDC peut être modifié par ▲▼ ou VPS/PDC (ne s'applique pas au HV50)
• Mémorisation de la programmation avec ENTER.
• Si vous désirez enregistrer davantage d'émissions, repêtez ces étapes programmation.

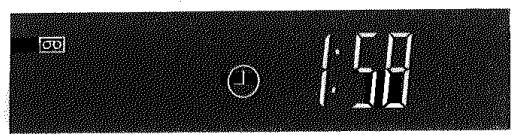

• Commutez le magnétoscope sur l'état prét à l'enregistrement. Assurez-vous que le symbole du magnétoscope ① s'affiche.
• N'oubliez rundout pas de vérifier la durée de bande La durée d'enregistrement ne doit pas dépasser la réserve de bande.

Programmation d'enregistrements

SV120 HV60 HV50

Suppression de l'etat prét à l'enregistrement

• Actionnez TIMER et le symbole du magnétoscope s'éteindra. Dès lors, vous pouvez laisser lire une cassette ou enregistrerAprès quoi, actionnez de nouveau TIMER afin de rétabrir l'état prét.

Affichage des enregistrements programmés (uniquement sur l'appareil) En appuyant de manière réitérée sur la touche, vous visualisez tous les enregistrements programmés sur l'afficheur du magnétoscope.

Vérification d'un enregistrement programmé

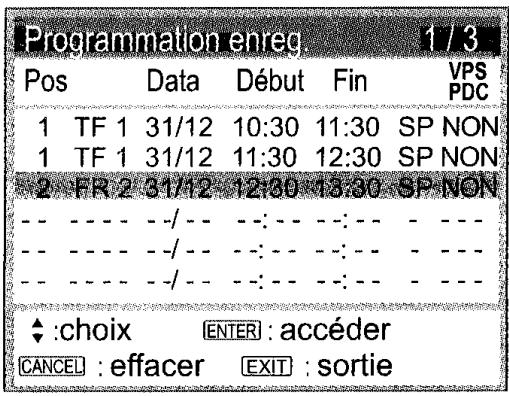

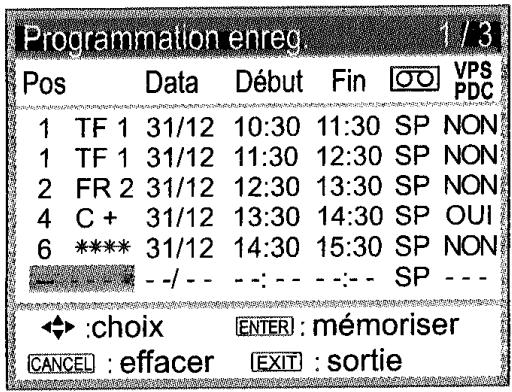

PROG/CHECK, le menu Programmation enreg. s'affiche.
- Appuyez de nouveau sur PROG/CHECK ou actionnez EXIT pour quitter le menu.

Effacement ou modification d'une programmation

PROG/CHECK, le menu Programmation enreg. s'affiche.
- Actionnez ▲▼ afin de sélectionner l'entrée que vous désirez modifier.
- ENTER
- Modifiez les programmes avec
- ENTER
- RESET/CANCEL effacera l'enregistrement.

Appel d'enregistrements programmés

L'appareil rembobine sur le début de l'enregistrement et lance la lecture.

• Les enregistements programmés peuvent aussi être appelés directement sur le magnétoscope.

ShowView

SV120 HV60

ShowView

Appuyez sur ShowView .
- Entrez le n° de ShowView (s'il faut corriger l'entrée:
- ENTER

L'écran Programmation enreg. s'affiche.

• Appuyez sur TIMER afin de commuter sur l'etat prét à l'enregistrement.

Veillez à ce que le symbole du magnétoscope s'affiche.

TIMER

Si la chaine n'est pas automatiquement reconnue, il faut l'entrée par ou avec la touche CH. Cette information sera mémorisée dans le magnétoscope et n'aura plus besoin d'être de nouveau entrée par la suite.

Modification de la programmation

- ENTER

- ENTER

• Sélectionnez la station avec ▲▼, ▷ ou avec la touche CH
• Programmez la date, la semaine ou le jour de la semaine , ou DATE
• Entrez le début d'enregistrement ▲▼, ▷ ou touche ON
• Entrez la fin d'enregistrement ▲▼, ▷ ou touche OFF
• Sélectionnez la vitesse de bande: A (automatique), SP, LP, EP △▼, ▷
• Actionnez TIMER afin de commuter sur l'etat prét à l'enregistrement.
• ShowView est une marque déposée par Gemstar Development Corporation. Le système ShowView est fabriqué sous licence de Gemstar Development Corporation.
  TIMER

INTELLIGENT TIMER

SV120 HV60 HV50

L'INTELLIGENT TIMER facilitite la programmation de l'enregistrement d'émissions qui seront diffusées sur la même chaine et à la même heures mais à des jours différents. Toutes les données peuvent être adaptées après reprise dans le menu Programmation enreg. Ce sont les données des 5 dernières programmes qu' seront reprises dans le menu INTELLIGENT TIMER. Afin de pouvoir bénéficier des fonctions de l'INTELLIGENT TIMER, au moins un enregistrement programmé doit avoir été réalisé.

• Appuyez sur I-TIMER.
• Sélectionnez l'enregistrement avec ▲▼ ou I-TIMER.
• Appuyez sur TIMER afin de commuter sur l'etat prét à l'enregistrement. Les plus anciennes données seront automatiquement effacées.
• Pour effacer, appuyez sur RESET/CANCEL.
• Les données peuvent être protégées avec la touche , le symbole s'affichera.
• Pour désactiver la protection, actionnez la touche .

Modification des données programmes

• Appuyez sur I-TIMER.
• Sélectionnez l'enregistrement avec ▲▼ ou I-TIMER.
• Appuyez sur ENTER afin de visualiser l'écran Programmation enreg.
• Modifiez les données en question .
• Appuyez sur ENTER afin de mémoriser les modifications.
• Appuyez sur TIMER afin de commuter sur l'etat prét à l'enregistrement.

Fonctions generales

SV120 HV60 HV50

Restitution sans fin

Le magnétoscope repêtera la lecture video jusqu'à la fin de l'enregistrement.

• A cet effet, appuyez en mode d'arrêt ou de lecture pendant au moins 5 secondes sur la touche de lecture . L'afficheur du magnétoscope visuaisera un 'R'.
• Appuyez sur Stop ■ pour arrêtier la lecture.

SV120 HV60 HV50

Programmation AUDIO

Sélectionnez le mode de restitution sonore en appuyant plusieurs fois sur la touche AUDIO.

Restitution stéreo: affichage : LR

Canal de gauche : affichage : L -

Canal de droite : affichage : - R

Restitution mono : affichage : - -

SV120 HV60 HV50

Recherche du début d'un enregistrement

Pour la recherche rapide du début d'un enregistrement au cours de la lecture ou en mode Stop.

• la bande est avancée / la bande est rembobinée

A chaque actionnement de la touche respective (20 actionnements max.), le magnétoscope se met sur le début de l'enregistrement correspondant. La lecture commence automatiquement.

Actionnez la touche Stop ■ afin de terminer la recherche.

Fonctions générales

SV120 HV60 HV50

Recherche d'image avant/arrière, recherche d'image rapide, arrêt sur image, ralenti

Pour augmenter la durée de vie des têtes video, les fonctions recherche d'image avant/arrêtre, recherche d'image rapide (JET SEARCH), arrêt sur image et ralentis sont automatiquement désactivées au bout de 5 à 10 minutes. Des perturbations de l'image et des bruits du mécanisme ne constituent pas un dérangement fonctionnel.

SV120 HV60 HV50

Effacement d'une cassette

Une cassette enregistrée peut être entièrement effacée par la touche QUICK ERASE sur l'appareil. Cette procédure dure environ 30 minutes si la cassette est de type E-180. Elle permet d'éviter des dérangements au début et à la fin d'un enregistrement lors d'un réenregistrement.

OFF TIMER

SV120 HV60 HV50

Enregistrement et lecture limités dans le temps

Au bout du tempsprogrammé, le magnétoscope commute sur le mode de veille depuis l'enregistrement, la lecture ou l'état d'arrêt. Chaque nouvel actionnement de touche augmente le temps d'inactivation de 30 à 60, 120, 180 ou 240 minutes. Le temps préréglé est visualisé sur l'afficheur du magnétoscope.

SV120

3D DNR, suppression de bruit numérique tridimensionnelle

Afin d'activer la fonction, veuillez actionner la touche 3D DNR sur l'appareil. L'activation sera visualisée sur la mire de réglage du télévisueur.

Commande par menu

Utilisez les touches de direction de la télécommande pour naviguer dans les menus et modifier les entrées selectionnées.

• MENU, l'écran Menu s'affiche.
• Sélectionnez l'entrée souhaïée avec ▲▼.
  ENTER

Le menu sélectionné s'affiche.

• Sélectionnez l'entrée que vous désirez modifier ▲
• ENTER
• Réalisez la modification. Suivez les indications affichées.
• Avec MENU, vous rebasculesz sur le menu précédent.
• Avec EXIT, vous quittez le menu.

Réglages manuels

Options disponibles pour l'accord fin des canaux

(Ces fonctions ne sont pas toutes disponibles sur l'ensemble des modèles.)

Programmation dechains

• Régl. canaux
  ENTER
• Manuel
• ENTER
• Sélectionnez un emplacement d'émission vide

• ENTER

• Entrez le canal avec ou avec les touches numériques.

La symtonisation du canal démarre. Patientez jusqu'à ce que la chaine souhaitation s'ajuste.

Des perturbations d'image peuvent eventuallyment etre minimisées avec 'Réglage Fin', perturbations audio avec 'Réception' et 'Mono'.

Actionnez MENU pour returner sur l'écran Régl. canaux.

Pos		Réglage du numéro de chaîne
Nom		Réglage du nom de la chaîne
Canal		Réglage du canal
Réglage Fin	AUTO / MAN.	Accord fin en cas de perturbations d'image
Décodeur	MARCHE / ARRET	En cas de branchement d'un décodeur
Sys couleur	AUTO / PAL / MESECAM / SECAM	Réglage du système de télévision.
Réception	L / BG	Réglage du système audio
Mono	MARCHE / ARRET	Commutation entre les modes stéréo et mono

Réglages manuels

Regl. canaux
Pos	Nom	Can	Pos	Nom	Can
1	TF 1	25	6	***	33
2	FR 2	22	7	****	56
3	FR 3	28	8	----	---
4	C+	6	9	----	---
5	FR 5	30	10	----	---
A: effacer	B: changer
←:choix	ENTER: accéder
MENU: retour	EXIT: sortie

Pos : 1

Nom : TF1

Canal : 25

Réglage Fin : AUTO

Décodeur : ARRET

Sys couleur : AUTO

Réception : L

Mono : ARRET

Régl. canaux
Pos	Nom	Can	Pos	Nom	Can
1	TF 1	25	6	***	33
2	FR 2	22	7	***	56
3	FR 3	28	8	----	---
4	C+	6	9	----	---
5	FR 5	30	10	----	---
A: effacer	B: changer
←→changer	ENTER :émoriser
MENU:retour	EXIT:sortie

Modification du nom de la chaine TV

• Régl. canaux
  ENTER
• Manuel
• ENTER
• Sélectionnez le nom de la chaine avec ▲

• ENTER

• Sélectionnez le nom de la chaine avec . Le curseur saute sur la première lecture TF 1.

• Modifiez la dette avec
  Prochaine lettuce T1
• MENU Le nouveau nom sera mémorisé parmi les canaux régés.

Modification du classement ou effacement de chaînes TV

• Régl. canaux
• ENTER
• Manuel
• ENTER
• Vert, le champ de selection est repéré sur le bord gauche par une flèche.
• Vous pouvez des lors de placer la chaine sur l'emplacement souhaité ▲ △▼.
  ENTER
• A/Rouge pour effacer la chaine.

Réglages manuels

Nouveau réglage des canaux

• Régla. canaux
• ENTER
• Auto
• ENTER

Le menu Choix du pays s'affiche.

• Sélectionnez le pays avec ▲ ▲▼
• ENTER

Le menu Régl. canaux-Auto s'affiche. La recherche de chaîne est lancée automatiquement.

Initialisation / rétablissement de l'etat livre

• Régl. canaux
• ENTER
• Initialisation
• ENTER
• Pour le rétablissement de l'état livre, veuillez brièvement débrancher le cable d'alimentation secteur du réseau.

Menu Autres réglages

SV120

Autres réglages	1/2
Durée bande	: AUFC(←E-240)
AV2	: DECODER
AV2 IN	:VIDEO
AV1 OUT	:VIDEO
Sys couleur	: AUTO
S-VHS playback	: AUTO
Aff. écran	: 4:3
←:choix
: MENU:retour:EXIT:sortie

HV60 HV50

Autres régles	1/2
Durée bande : AV2 : Sys couleur : SQPB : Aff. écran : Power save : Aff. magnét :	AUTO(←E-240) : DECODER : AUTO : AUTO : 4:3 : ARRET : ATTENUÉ
:CHOIX (MENU:retour EXIT:sortie

Durée bande	Entrée de la longueur de bande de la cassette utilisée.AUTO (←E-240), E-195, E-260, E-300
AV2	Pour sélectionner le type d'appareil externe raccordé à la prise AV2 du magnétoscope:DECODER : Si un décodeur est raccordéEXT : Si un autre magnétoscope est raccordé ou un récepteur satellite
AV2 IN	Pour l'enregistrement d'un signal video S provenant d'un apparilei externe qui est raccordé à la prise AV2 du magnétoscope.VIDEO : Si l' apparileil n'est pas compatible avec S-VIDEO.S-VIDEO : A condition que l' apparileil soit compatible S-VideoConnexion à l'aide d'un cable Péritel 21 broches.
AV1 OUT	VIDEO : Signal video via le cable Peritel à 21 brochesS-VIDEO : Signal video S via le cable Peritel à 21 broches.
Sys couleur	AUTO : Distingue automatiquement PAL, MESECAM, SECAM.PAL : Si le système PAL est utilisé.MESECAM : Si le système MESECAM est utilisé.SECAM : Si le système SECAM est utilisé.
S-VHS playback	AUTO : Le magnétoscope reconnaît automatiquement le type d'enregistrement.MARCHEC : Pour la lecture d'une cassette S-VHS format S-VHS.ARRET : Pour la lecture d'une cassette S-VHS format VHS.
Aff. écran	4:3 : Indications visibles sur le bord de l'écran(pour le format 16:9, les indications ne sont pas visibles).16:9 : Indications visibles sur le bord de l'écran (pour le format 4:3,les indications sont affichées au milieu).ARRET : Pas d'affichage
SQPB	AUTO : Le magnétoscope reconnaît automatiquement le typed'enregistrement.MARCHEC : Pour la lecture d'une cassette S-VHS format Quasi-S-VHS.ARRET : Pour dire les enregistrentes au format VHS.

Menu Autres réglages

SV120

HV60 HV50

Les touches ▲▼ vous permettent d'appeler le deuxième écran

Power save Fonction d'économie de courant (Uniquen mode de veille)	ARRET : L'afficheur du magnétoscope n'est pas allumé. L'entrée Aff. magnét ne peut pas être modifiée en mode économique de courant. MARCHE : Programmation départ usine, l'entrée Aff. magnét peut être modifiée.
Aff. magnét (Uniquen mode de veille)	Uniquement si le réglage Power save est désactivé. ATTENUÉ : L'afficheur du magnétoscope n'est que faiblement allumé. MARCHE : L'afficheur du magnétoscope est allumé.
S-VHS REC	Uniquement si vous utilisez le système TV PAL. MARCHE : Pour enregistrer une cassette S-VHS format S-VHS. ARRET : Pour enregistrer une cassette S-VHS format VHS.
S-VHS ET REC Uniqu. mode SP	Uniquement si vous utilisez le système TV PAL. MARCHE : Enregistrement avec une qualité d'image améliorée si la cassette utilisée est une cassette VHS-HG. ARRET : Enregistrement en Qualität normale.
EXT LINK	2 : Contrôle d'enregistrement externe pour récepteur satellite ou numérique (signal vidéo). 1 : Pour récepteurs numériques diffusant un signal de contrôle d'enregistrement spécifique, p. ex. le récepteur F.U.N.(TU-DSF31).

Décodeur

Autres réglages	1/2
Durée bande	: AUTO(←E-240)
AV2	: DECODER
AV2 IN	:VIDEO
AV1 OUT	:VIDEO
Sys couleur	: AUTO
S-VHS playback	: AUTO
Aff. écran	: 4:3
←:choix
(MENU):retour EXIT:sortie

Régl. canaux
Pos	Nom	Can	Pos	Nom	Can
1	TF 1	25	6	****	33
2	FR 2	22	7	****	56
3	FR 3	28	8	----	---
4	C+	6	9	----	---
5	FR 5	30	10	----	---
A: effacer	B: changer
←:choix	ENTER: accéder
MENU: retour	EXIT: sortie

SV120 HV60 HV50

Le raccordement d'un decodeur

Reliez le décodeur au moyen d'un cable péritel à 21 broches sur l'AV2 du magnétoscope.

Autres réglages
- Ajustez AV2 sur DECODER - Avec ce réglage, il n'est pas possible de modifier l'option AV2 IN.
- Avec MENU, vous pouvez rebasculer sur l'écran Menu

DECODER: Si un décodeur est raccordé.

EXT : Si un apparéil externe est raccordé, p. ex. un deuxième magnétoscope ou récepteur satellite.

Ajustez le canal sur decodeur

• Régl. canaux
• ENTER
• Manuel
  ENTER
• Sélectionnez le canal code ▲
  ENTER
• Ajustez le décodeur sur MARCHE▼,▲
  Actionnez MENU pour returner à Régl. canaux.

Contrôle d'enregistrement externe

SV120 HV60 HV50

Contrôle d'enregistrement externe

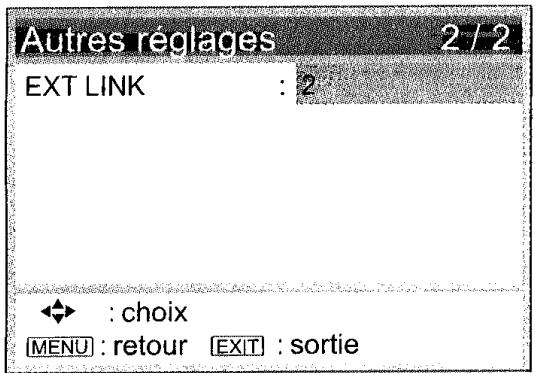

Autres réglages
- Sélectionnez EXT LINK 2 ou 1
Actionnez MENU pour returner sur l'écran Menu.

EXT LINK 2: Contrôle d'enregistrement externe de quelques récepteurs satellite ou numériques (signal matériel).

EXT LINK 1 : Pour récepteurs numériques qui diffusent un signal de contrôle d'enregistrement spécial, p. ex. le récepteur F.U.N. (TU-DSF31).

• EXT LINK afin de commuter le magnétoscope sur le mode prét à l'enregistrement. Tant qu'une image video est émise par le récepteur satellite ou numérique, le magnétoscope enregistre.

Si vous avez selectionné EXT LINK 2, l'écran visualisera

• ENTER afin de supprimer la remarque.
• EXT LINK pour interrompre l'enregistrement video.
• Les enregistements programmés de votre magnétoscope ne doivent pas entraer en collision avec ceux du récepteur satellite ou numérique.

Amplificateur

SV120 HV60

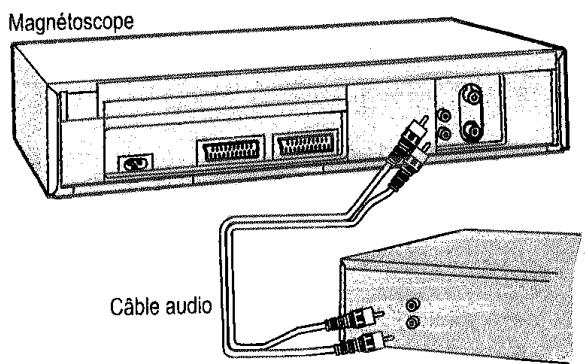

Le raccordement d'un amplificateur

Reliez votre magnétoscope avec un cable audio à votre amplificateur sté reproduction.

A gauche = blanc (L/G) A droite = rouge (R/D)

Ou utilisez un cable d'adaptateur Peritel afin de raccorder la sortie AV du magnétoscope à l'amplificateur.

Amplificatour

Système audio NICAM

Régul. canaux
Pos	Nom	Can	Pos	Nom	Can
1	TF 1	25	6	***	33
2	FR 2	22	7	***	56
3	FR 3	28	8	----	---
4	C+	6	9	----	---
5	FR 5	30	10	----	---
A: effacer	B: changer
←:choix	ENTER: accéder
MENU: retour	EXIT: sortie

Lecture NTSC

SV120 HV60 HV50

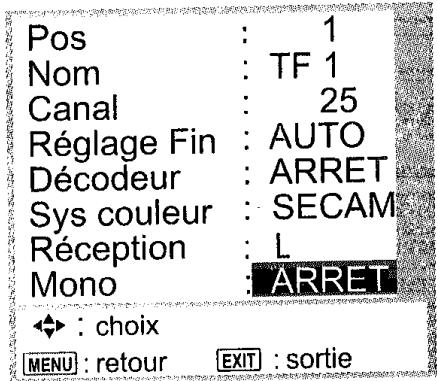

Sélectionnez Mono: MARCHE si vous désirez enregistrer le son mono sur les pistes HiFi du magnétoscope ou si le son stéreo est perturbé dû à de mauvaises conditions

de réception.

• Régl. canaux
  ENTER
• Manuel
  ENTER
• Sélectionnez le canal avec ▲ ▲▼
  ENTER
• Mono sur MARCHE ou ARRET

SV120 HV60

Lecture de cassettes video NTSC

Vous peuvent dire les cassettes video NTSC pour les visionner sur un téléviseur PAL. Si des perturbations se manifestent lors de la lecture NTSC, tentez de rajuster votre téléviseur. Veuillez dire le mode d'emploi du téléviseur. L'enregistrement et le réenregistrement de cassettes video sur le format NTSC n'est pas possible.

Remarques concernant l'introduction des piles dans la télécommande : La longévité des piles est d'un an, selon la fréquence d'utilisation.

• Ne jamais utiliser à la fois de nouvelles et d'anciennes piles ou même des piles différentes.
• N'utilisez que des piles exemples de substances toxiques telles que plomb, cadmium, mercure.
• Ne pas utiliser de piles de type rechargeable.
• Si vous n'utilise pas la télécommande pendant un certain temps, retirez les piles.
• Les piles ne doivent jamais être chauffées ou court-circuitées.
• Remplacez immédiatement les piles usagées par de nouvelles de type AA, UM3 ou R6.
• Lors de la mise en place, observerz la polarité + et -.

Les piles, emballages et anciens apparèils doivent être éliminés conformément aux prescriptions en vigueur. Ces matériaux ne doivent pas être jetés avec les ordures domestiques.

Protection anti-effacement de cassettes

Afin de protégger la cassette contre un effacement intempestif, rompez la languette anti-effacement.

Si vous désirez de nouveau enregistrer sur une cassette protégée, il vous suffirait de coller une bande adhéasive sur la fente.

Avant d'appeler le Service Avec-Vente

Correction manuelle en cas de perturbations d'image:	• Si l'image, l'accès sur image ou le mode ralenti est perturbé(e) ou déplace(e), appuyez sur la touche TRACKING / V-LOCK, direction + ou - afin de corriger l'image. • Pour une régulation automatique, appuyez simultanément sur + et -. Certaines cassettes videoe ne permettent pas d'aligner la piste videoe. Il ne s'agit dans ce cas pas d'un dérangement fonctionnel.
L'afficheur du magnétoscope n'est pas éclairé:	• Vérifiez la liaison du cable secteur. • Vérifiez le réglage Power save (page 23)
L'afficheur du magnétoscope est éclairé mais l'appareil n'admet pas de manipulation:	• L'appareil est sur le mode prét à l'enregistrement. Quittez ce mode avec TIMER.
Bruits élevés produits par le mécanisme:	• Lors de l'avance/retour rapide, le mécanisme génére du bruit. Il ne s'agit là pas d'un dérangement fonctionnel.
L'ajustage automatique de l'heure ne fonctionne pas correctement:	• Ajustez les paramètres Date et heures sur AUTO (page 9). • Si l'appareil ne reconnaît pas de chaîne diffusant un signal horsaire, ajustez les paramètres Date et heures manuelle. • Vérifiez le réglage Power save (page 23).

Avant d'appeler le Service Avec-Vente

Perturbations de l'image ou du son:	• Les perturbations sont généres si des cassettes E-300 sont utilisées qui ont été enregistrées à vitesse de bande lente (LP ou EP). • Vérifiez les réglages PAL, MESECAM, SECAM (page 22), NTSC (page 26). • Vérifiez le raccordement du cable d'antenne ou Peritel. • Vérifiez les réglage SQPB pour cassettes S-VHS (page 22). • Les erreurs d'enregistrement dues à la vitesse réduite (EP) sous MESECAM ne constituent pas de dérangements fonctionnels. • Si les têtes video sont encrassées ou usées, veuillez contacter le Service ÀpRES-Vente.Le nettoyage des têtes video par un atelier S.A.V. n'est pas couvert par la garantie.
Les fonctions de la télécommande sont défectueuses:	• Vérifiez la distance entre la télécommande et le magnétoscope (7 mètres max.) • Vérifiez les piles de la télécommande (page 27)
Les fonctions d'enregistrement sont défectueuses:	• Si le symbole ∩ ∅ sur l'appareil clignote, vérifie la protection contre l'effacement de la cassette video. • Vérifiez les paramètres Date et heures (page 9). • Vérifiez l'heure de début et de fin de la programmation d'enregistrement (page 12). • Vérifiez si, pour l'enregistrement programmé, l'appareil avait été commuté sur l'état à l'enregistrement avec la touche TIMER (page 12). • Vérifiez l'heure de début et de fin de l'enregistrement VPS/PDC (page 11).

Si vous n'arrivez pas à éliminer les défectuosités, veuilles contacter le ServiceAprès-Vente (cf.les informations concernant la garantie).

Le numéro de modulo et le número de série de ce produit sont indiqués à l'arrière de unité. Veillez à les noter et à les conserver pour vous y référer par la suite.

Caracteristiques techniques

	SV120	HV60	HV50
Consommation
lors du service	20W	18W	18W
en mode économique de courant	3W	3W	3W
Les fonctions de lecture
Système de télévision vidéo	PAL/ SECAM	PAL/ SECAM	PAL/ SECAM
Lecture NTSC sur TV PAL	X	X	-
Temps d'enregistrement/de lecture	SP/LP/EP	SP/LP/EP	SP/LP/EP
S-VHS Quasi Playback (SQPB)	-	X	X
S-VHS	X	-	-
S-VHS ET	X	-	-

Cet apparéil est conforme aux normes européennes en matière de compatibilité électronique et de sécurité.

Cet apparéil est conforme aux exigences de la classe de protection 2.

Cet apparéil est conforme aux exigences de sécurité de la VDE (Association allemande des ingénieurs électriciens).

Caracteristiques techniques

Alimentation en tension	tension alternative 220-240 Volts, 50/60 Hz
Commande	telécommande multi-fonction (magnétoscope et TV Panasonic) fonctions de base sur l'appareil
Têtes video et audio (méthode "hélicoïdale")	S-VHS/HiFi: 4 têtes / 2 têtes son, mono: 2 têtes
Vitesse de bande	SP: 23.39 mm/s, LP: 11,7 mm/s, EP: 7,8 mm/s
Temps d'enregistrement/de lecture (cassette E-240)	SP: 240 mn, LP: 480 mn, EP: 720 mn
Durée d'avance/retour (cassette E-180)	env. 60 s
Système de télévision video	signal chromatique PAL
Niveau d'entrée/sorting video	1,0 Vc-c, 75 Ohms avec terminaison
Convertisseur HF	canal UHF (21-69), 75 Ohms
Niveau d'entrée audio	-6 dBV, >10 kOhms
Niveau de sortie audio	-6 dBV, < 1 kOhm
Définition horizontal (couleur)	>240 lignes (VHS,SP), 400 lignes (S-VHS/ S-VHS-ET, SP)
Rapport signal/bruit video (couleur)	>43 dB (SP)
Rapport signal/bruit audio	>43 dB (SP, Mono)
Plage dynamique audio	>90 dB (piste son HiFi)
Réponse enregistrement-lecture audio	80 Hz à 8 kHz (SP, Mono)
	20 Hz à 20 kHz (piste audio HiFi)
Température de service/ humidité	5 °C à 40 °C / 35 % à 80 % d'humidité rel.
Poids et dimensions (valeurs appr.)	3,5 kg / 430 (l) x 87 (h) x 282 (p) mm

• Sous réserve de modifications des caractéristiques techniques à n'importe quel moment.
