Type de produit	Plaque de cuisson gaz encastrable
Marque	Whirlpool
Modèle	AKT300WH
Nombre de brûleurs	2 (1 rapide, 1 semi-rapide)
Puissance brûleur rapide	3,00 kW
Puissance brûleur semi-rapide	1,65 kW
Alimentation électrique	230 V - 50 Hz
Types de gaz compatibles	Gaz naturel G20, Butane G30, Propane G31
Pression gaz nominale (G20)	20 mbar
Pression gaz nominale (G30)	28-30 mbar
Pression gaz nominale (G31)	37 mbar
Consommation totale nominale (G20)	443 l/h
Consommation totale nominale (G30)	338 g/h
Consommation totale nominale (G31)	332 g/h
Diamètre casserole recommandé (rapide)	24 à 26 cm
Diamètre casserole recommandé (semi-rapide)	16 à 22 cm
Classe de l'appareil	Classe 3
Allumage	Automatique par bouton rotatif
Sécurité	Robinet de gaz, arrêt manuel
Matériau de la surface	Acier émaillé (grilles amovibles)
Dimensions (L x P x H)	Non spécifiées (modèle standard 2 brûleurs)
Poids net	Non spécifié
Installation	Encastrable sur plan de travail de 20 à 40 mm d'épaisseur
Ventilation requise	Oui, ouverture minimale de 100 cm²
Entretien	Nettoyage régulier des grilles et brûleurs, contrôle des injecteurs
Pièces détachées	Injecteurs, grilles, boutons (références disponibles)

FOIRE AUX QUESTIONS - AKT300WH WHIRLPOOL

Comment allumer les brûleurs de la plaque Whirlpool AKT300WH ?

Tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position grande flamme, appuyez et maintenez enfoncé jusqu'à ce que le brûleur s'allume. Relâchez ensuite le bouton.

Quels diamètres de casseroles utiliser sur chaque brûleur ?

Pour le brûleur rapide, utilisez des ustensiles de 24 à 26 cm de diamètre. Pour le brûleur semi-rapide, utilisez des ustensiles de 16 à 22 cm. Utilisez exclusivement des fonds plats.

Puis-je utiliser du gaz butane ou propane sur cette plaque ?

Oui, la plaque est compatible avec le gaz naturel (G20), le butane (G30) et le propane (G31). Assurez-vous de changer les injecteurs selon le gaz utilisé (voir tableau des injecteurs dans la notice).

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'alimentation en gaz est ouverte. Tournez le bouton à fond, appuyez et maintenez enfoncé 5 secondes. Si le problème persiste, nettoyez le brûleur et l'injecteur ; si nécessaire, faites vérifier par un technicien.

Quelles sont les précautions de sécurité importantes ?

Ne laissez pas les enfants sans surveillance, tenez les emballages hors de portée. Après usage, fermez le robinet de gaz. Ne pas utiliser de récipients en terre cuite ni de diffuseurs. Assurez une ventilation adéquate.

Comment nettoyer la plaque de cuisson ?

Laissez refroidir complètement. Retirez les grilles et les brûleurs. Lavez les grilles à l'eau savonneuse. Essuyez la surface avec un chiffon doux. Replacer correctement les pieds en caoutchouc des grilles après séchage.

Puis-je installer un four sous la plaque ?

Oui, si le four est de marque Whirlpool et équipé d'un système de refroidissement. Pour un autre four, le fabricant décline toute responsabilité. Respectez les distances de sécurité indiquées dans la notice.

Quelle est la tension électrique nécessaire ?

L'alimentation électrique requise est de 230 V - 50 Hz. Cette tension sert uniquement à l'allumage automatique des brûleurs.

Comment adapter la plaque à un autre type de gaz ?

Consultez le tableau des injecteurs dans la notice. Remplacez les injecteurs par ceux correspondant au nouveau gaz. Ajustez la pression du gaz selon les valeurs indiquées. Faites appel à un technicien qualifié.

Quelles sont les dimensions d'encastrement recommandées ?

Le plan de travail doit avoir une épaisseur de 20 à 40 mm. Les dimensions exactes de découpe ne sont pas précisées dans la notice ; référez-vous au gabarit fourni avec l'appareil ou à un installateur.

MODE D'EMPLOI AKT300WH WHIRLPOOL

I. Grille amovible pour casserole 2. Brûleur semi-rapide 3. Brûleur rapide 4. Bouton de commande du brûleur semi-rapide 5. Bouton de commande du brûleur rapide

Symboles

Robinet fermé, grande flamme, petite flamme

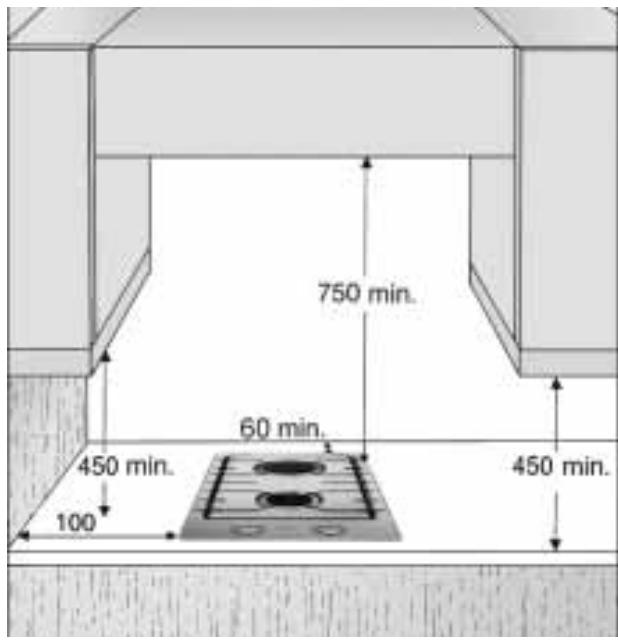

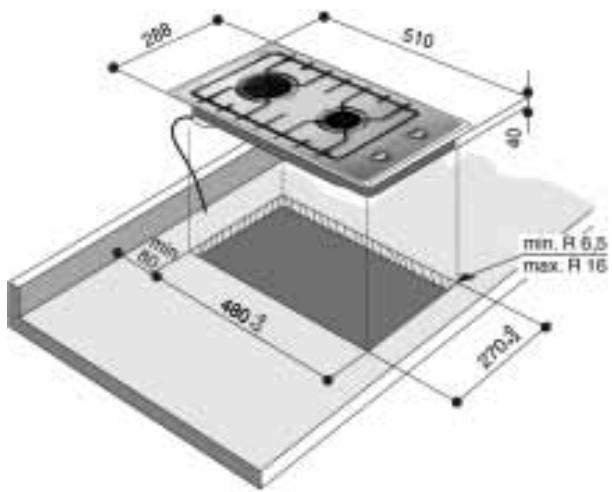

DIMENSIONS ET DISTANCES À OBSERVER (mm)

ALLUMAGE DES BRÛLEURS

Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position grande flamme. Appuyez sur le bouton et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume.

CONSEILS PRATIQUES POUR L'UTILISATION DES BRÛLEURS

Afin d'obtenir les meilleurs résultats possibles lors de l'utilisation des brûleurs, veuillez vous conformer aux règles énoncées ci-dessous :

• Utilisez des ustensiles de cuisson adaptés à la dimension des brûleurs (consultez le tableau ci-contre).
• Utilisez exclusivement des ustensiles de cuisson à fond plat.
• Cuisez les aliments dans une quantité d'eau adaptée aux besoins et maintenez le couvercle sur la casserole.

Brûleur	Ø ustensile de cuisson
rapide	de 24 à 26 cm
semi-rapide	de 16 à 22 cm

NOTE : Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.

TABLEAU DES INJECTEURS CATÉGORIE II2E+3+

Type de gaz utilisé		Type de brûleur	Marque de l'injecteur	Puisance thermique nominale (kW)	Consommation nominale	Puisance thermique réduite (kW)	Pression du gaz (mbar)
							min.	nom.	max.
GAZ NATUREL(Méthane) G20		rapide semi-rapide	12895	3,001,65	286 l/h157 l/h	0,600,35	17	20	25
GAZ DE PÉTROLELIQUÉFIÉ(Butane) G30		rapide semi-rapide	8767	3,001,65	218 g/h120 g/h	0,600,35	20	28-30	35
GAZ DE PÉTROLELIQUÉFIÉ(Propane) G31		rapide semi-rapide	8767	3,001,65	214 g/h118 g/h	0,600,35	25	37	45

Type de gaz utilisé	Type du modèle	Puisance thermique nominale (kW)	Consommation totale nominale	Air nécessaire \( \left( {\mathrm{m}}^{3}\right) \) à la combustion de \( 1{\mathrm{\;m}}^{3} \) de gaz
G20 20 mbar	2 brûleurs	4.65	443 l/h	9,52
G30 28-30 mbar	2 brûleurs	4.65	\( {338}\mathrm{\;g}/\mathrm{h} \)	30,94
G31 37 mbar	2 brûleurs	4.65	\( {332}\mathrm{\;g}/\mathrm{h} \)	23.8

ALIMENTATION ÉLECTRIQUE : 230 V - 50 Hz

PRÉCAUTIONS ET CONSEILS D'ORDRE GÉNÉRAL

Pour tirer le meilleur parti de votre appareil, lisez attentivement la notice d'emploi et conservez-la pour toute consultation future.

• Ces instructions ne sont valables que pour les pays mentionnés au dos de la notice d'emploi et sur l'appareil.
• Les emballages (sacs en plastique, éléments en polystyrène, etc.) doivent être tenus hors de la portée des enfants, car ils représentent un danger potentiel. Vérifiez que la table de cuisson n'a pas été endommagée pendant le transport et retirez tous les films de protection des éléments de votre appareil. Cet appareil (Classe 3) est conçu exclusivement comme appareil de cuisson. Toute autre utilisation (pour chauffer une pièce, par exemple) est considérée comme impropre et donc dangereuse. Assurez-vous que l'installation et les branchements électriques ont été réalisés par un technicien qualifié, conformément aux réglementations de sécurité locales en vigueur.
• Cet appareil doit être utilisé exclusivement dans une pièce correctement ventilée, conformément aux réglementations en vigueur. Veuillez lire attentivement les instructions avant d'installer et d'utiliser votre appareil.
• Les données relatives au réglage du gaz et à la pression d'alimentation figurent sur la plaque signalétique représentée sous la table de cuisson. Si le type de gaz utilisé est différent de celui indiqué sur la plaque signalétique, veuillez vous référer au paragraphe "Adaptation à différents types de gaz".

POUR LA BELGIQUE UNIQUEMENT :

Il est nécessaire de remplacer le raccord coudé de l'appareil par celui fourni.

RÉFÉRENCE AUX RÉGLEMENTATIONS LOCALES

FR

L'installation et l'entretien de l'appareil doivent être effectués par un technicien qualifié, conformément aux réglementations en vigueur, et en particulier :

• Décret du 2 août 1977

Règlements techniques et en matière de sécurité applicables aux installations fonctionnant au gaz combustible et aux hydrocarbures liquéfiés, situées dans des habitations et des dépendances.

• Norme DTU P 45 - 204

Installations au gaz (antérieurement DTU n° 61-1 - Installations au gaz Avril 1982 + supplément n° I de Juillet 1984).

• Réglementations en matière de Santé applicables dans le département

Concernant les appareils branchés sur le secteur.

• Norme NF C 15-100

Installations électriques basse tension - Normes.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

I. Emballage

L'emballage se compose de matériaux entièrement recyclables et porte le symbole de recyclage, ce qui signifie que ces matériaux doivent être envoyés vers des centres locaux d'élimination des déchets.

1. Produit

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Déclaration de conformité (C)

• Cette table de cuisson a été conçue, fabriquée et commercialisée en conformité aux :

normes de sécurité de la Directive CEE "Gaz" 90/396 - les objectifs de sécurité de la Directive CEE "Basse tension" 73/23 - les exigences de protection de la Directive CEE "CEM" 89/336 - les exigences de la Directive CEE 93/68

• Cette table de cuisson est conçue pour être mise en contact avec des denrées alimentaires et a été fabriquée conformément à la Directive CEE 89/109.

REMARQUES

• Une utilisation inappropriée des grilles peut endommager la surface de la table de cuisson. Ne positionnez pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson. Si votre table de cuisson est équipée d'un revêtement vitrocéramique, n'utilisez en aucun cas :
• de plaques en fonte ou des ustensiles de cuisson en terre cuite
• de diffuseurs de chaleur (grillage métallique, par exemple)
• deux brûleurs pour un même ustensile de cuisson

En cas d'utilisation prolongée, il peut s'avérer nécessaire de ventiler davantage la pièce, soit en ouvrant une fenêtre, soit en augmentant la puissance d'aspiration de la hotte. - Maintenez les enfants à distance de l'appareil lorsque celui-ci est en service et empêchez-les de jouer avec les éléments de l'appareil.

Avertissement : les pieds de protection en caoutchouc appliqués sur les grilles sont une source de danger potentiel pour les jeunes enfants. Après avoir nettoyé les grilles, veuillez vous assurer que les pieds en caoutchouc ont été correctement remis en place.

• Attention : le couvercle en verre (si fourni) peut se briser sous l'effet d'une surchauffe. Avant de fermer l'appareil, assurez-vous que tous les brûleurs sont bien éteints.

Après utilisation, assurez-vous que les boutons sont en position d'ARRÊT et fermez le robinet principal d'arrivée du gaz ou le robinet de la bouteille de gaz

INSTALLATION

INFORMATIONS TECHNIQUES POUR L'UTILISATEUR

La table de cuisson peut être encastrée dans un plan de travail de 20 à 40 mm d'épaisseur. Si vous n'installez pas de four en dessous de la table de cuisson, placez un panneau de séparation dont la surface est égale ou supérieure à celle de l'ouverture pratiquée dans le plan de travail. Ce panneau doit être installé à une distance maximale de 150 mm en dessous de la surface supérieure du plan de travail et, en aucun cas, à moins de 20 mm de la partie inférieure de la table de cuisson. Si vous avez l'intention d'installer un four en dessous de la table de cuisson, assurez-vous qu'il est fabriqué par Whirlpool et qu'il est doté d'un système de refroidissement. Le fabricant décline toute responsabilité si le four installé en dessous de la table de cuisson est d'une autre marque. Avant de procéder à l'installation, assurez-vous que : - les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de la table de cuisson indiqués sur la fiche produit et dans le tableau des injecteurs ; - les surfaces extérieures des meubles ou des appareils adjacents à la table de cuisson résistent à la chaleur, conformément aux réglementations locales en vigueur ; - les produits de la combustion sont évacués vers l'extérieur, à travers une hotte ou des ventilateurs électriques installés sur un mur et/ou sur une fenêtre ; - la circulation naturelle et continue de l'air est garantie par une ouverture d'au moins 100 cm² pratiquée dans un mur. Cette ouverture murale doit être :

a) permanente et pratiquée dans un mur donnant sur l'extérieur de la pièce à ventiler ; b) conçue de manière à ce qu'elle ne puisse être obstruée (même accidentellement) tant de l'intérieur que de l'extérieur ; c) protégée par une grille en plastique ou un grillage métallique, etc., de façon à ne pas réduire la surface effective de ventilation mentionnée ci-dessus ; d) située près du niveau du sol et positionnée de manière à ne pas interférer avec les dispositifs d'évacuation des fumées.
