Marque	SOMFY
Modèle	4241401
Type de produit	Récepteur radio bidirectionnel
Utilisation	Contrôle d'un dispositif de chauffage ou climatisation
Alimentation	230 V AC, 50 Hz
Classe de protection	II
Indice de protection	IP20
Température d'utilisation	0 °C à +40 °C
Type de sortie	1 contact inverseur
Capacité de câblage	Bornes à vis pour câbles rigides 1 mm² à 1,5 mm²
Fréquences radio	868,25 MHz / 868,95 MHz / 869,85 MHz
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	100 g
Voyant indicateur	Visualisation état association et ON/OFF
Bouton central	Appairage, test manuel, réinitialisation
Mode association	5 minutes après appui de 3 secondes
Fonctions	Association avec thermostat, test manuel, forçage de sortie, réinitialisation
Nettoyage	Chiffon doux et sec, éviter produits abrasifs et solvants
Sécurité	Installation par professionnel recommandée, couper alimentation, ne pas immerger
Réparabilité	Pas de pièces détachées, contacter le SAV Somfy
Conformité	Directive européenne applicable, déclaration sur www.somfy.com/ce

FOIRE AUX QUESTIONS - 4241401 SOMFY

Comment associer le récepteur avec un thermostat ?

Appuyez sur le bouton central pendant au moins 3 secondes jusqu'à ce que le voyant clignote (mode association actif pendant 5 minutes). Sur le thermostat, accédez au mode Réglages, choisissez l'option d'association (F) et validez. Le voyant du récepteur s'arrête de clignoter en cas de succès. Consultez la notice pour les détails exacts.

Que faire si le voyant ne clignote pas lors de la tentative d'association ?

Vérifiez que le récepteur est correctement alimenté (230 V). Si le voyant reste éteint, contrôlez le fusible ou le disjoncteur du circuit. Assurez-vous d'avoir maintenu le bouton central enfoncé plus de 3 secondes.

Comment tester l'association entre le récepteur et le thermostat ?

Sur le thermostat, accédez au mode Réglages, sélectionnez 'TESTER'. Choisissez de basculer le contact entre les bornes 1-2 ou 2-3 en appuyant sur + ou -. Validez avec OK. Le forçage dure 10 minutes ou jusqu'à un appui sur mode.

Comment forcer la sortie du récepteur ?

Utilisez la fonction test du thermostat : dans le menu Réglages, choisissez 'TESTER', puis sélectionnez le mode de basculement souhaité (marche ou arrêt) et validez. Le récepteur force l'état du contact pendant 10 minutes.

Que faire si la liaison radio est perdue ?

Effectuez une réinitialisation du récepteur : appuyez sur le bouton central pendant au moins 10 secondes jusqu'à ce que le voyant s'éteigne. Le récepteur revient à l'état OFF et n'est plus associé. Refaites ensuite l'association avec le thermostat.

Comment réinitialiser le récepteur ?

Maintenez le bouton central enfoncé pendant 10 secondes : le voyant clignote d'abord lentement, puis rapidement, puis s'éteint. Le récepteur est réinitialisé et n'est plus associé à aucun thermostat.

Quelles sont les précautions de sécurité à respecter ?

Avant toute intervention, coupez l'alimentation au niveau du fusible ou disjoncteur. Ne pas immerger le produit, éviter les chocs et projections de liquide. L'installation doit être réalisée par un professionnel conformément aux normes en vigueur (NF C 15-100).

Comment nettoyer le récepteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs, de solvants ou de nettoyants liquides. Évitez toute projection d'eau.

Quelle est la portée radio du récepteur ?

La portée typique est d'environ 30 à 50 m à l'intérieur, pouvant atteindre 100 m en champ libre selon les obstacles. La qualité du signal est indiquée par le thermostat (faible, moyen, fort, optimal).

Que faire si le récepteur ne fonctionne pas du tout ?

Vérifiez d'abord l'alimentation : fusible ou disjoncteur du circuit. Vérifiez aussi les piles du thermostat associé. Testez le récepteur manuellement avec le bouton central. Si rien ne se produit, contactez le service consommateurs Somfy.

MODE D'EMPLOI 4241401 SOMFY

Nous vous remercions pour la confiance que vous nous avons accordée et nous vous felicitons d'avoircision l'un de nos produits.

Ce Récepteur radio bidirectionnel est destiné à contrôler un dispositif de chauffage.

Il communique à distance par un Thermostat programmable radio.

2. SÉCURITÉ

2.1. Sécurité et responsabilité

Avant d'insteller et d'utiliser ce produit, lore attentivement cette notice.

Toute utiliseion hors du domaine d'application defini par Somfy est interdite. Elle entrainerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Avontoute installation,verifier la compatibilité de ce produit avec les équipements et accessoires associés.

2.2. Consignes spécifiques de sécurité

Ne pas laisser le thermostat programmable filaire à la portée des enfants.

Pour ne pas endommager le produit :

1) Éviter les choses !
2) Éviter les chutes!
3) Ne pas faire de projection de liquide ni l'immerger.
4) Ne pas utiliser de produits abrasifs ni de solvants pour le nettoyer. Sa surface peut être nettoyée à l'aide d'un chiffon doux et sec.

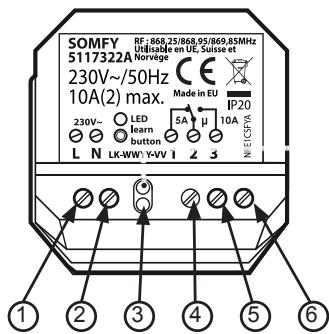

3. DESCRIPTION DU RÉCEPTEUR RADIO BIDIRECTIONNEL

Le récepteur radio bidirectionnel est destiné à contrôler un dispositif de chauffage ou de climatisation. Il communique à distance avec un thermostat.

1:Borne N = Neutre
2:Borne L = Phase
3 : Voyant + bouton central

Voyant : Visualisation de l'etat de l'association avec un thermostat / Visualisation de l'etat (ON ou OFF) du récepteur

Bouton: Mise en mode d'appairage pour association avec un thermostat / Test manuel du récepteur.

4:Borne 1 = Contact à ouverture
5:Borne 2 = Commun
6:Borne 3 = Contact à fermeture

4. RACCORDEMENT DU RÉCEPTEUR RADIO BIDIRECTIONNEL

Le récepteur radio bidirectionnel doit être installé dans une boite assurant sa protection conformément aux normes et directives en vigueur.

Montage mural dans une boîte étanché IP44 (non fournie), sur le côte ou sous l'appareil de chauffage qu'il doit commander.

Veillez à garantir le maintain des cables de raccordement.

Montage dans une boîte encastrée IP20 (non fournie) à proximé de l'appareil qu'il doit commander et à l'abri des projections d'eau.

Utiliser un dispositif de sécurité (fusible ou disjoncteur) afin de protégger le circuit d'alimentation secteur en cas de défaut.

Avant toute opération de raccordement, coupez l'alimentation au niveau du dispositif de sécurité le temps de l'installation. Procedez ensuite au raccordement en respectant les norme d'installation électrique et directives en vigueur du pays dans lequel l'appareil est installé.

Ce produit doit de préférence être raccordé par un professionnel dans les règles d'installation en vigueur (NF C 15-100).

Raccordez le récepteur radio bidirectionnel au dispositif à commander puis au secteur en respectant le schéma ci-dessous nécessaire.

A) Commande par coupure de phase d'un système de chauffage

B) Raccordement à une chaudière avec commande par contact libre de potentiel Si vous chaudière ou climatiseur possede une entree thermostat sur 2 bornes, retireer le shunt qui les relie, puis raccorder les 2 fils venant de votre recepteur radio bidirectionnel comme suit :

Vers les bornes d'entrée thermostat de l'appareil de chauffage (chaudiere, pompe à chaleur...). Si un shunt est créé sur les bornes de la chaudiere, merci de l'enlever.

5. ASSOCIATION

Association du récepteur radio bidirectionnel avec le thermostat

Pour configurer votre installation, il est nécessaire d'autoriser la communication radio entre le thermostat et le récepteur radio bidirectionnel. Il faut procéder à une association du thermostat avec le récepteur radio bidirectionnel.

A-Mise en mode association du recepteur

Appuyez pendant au moins 3 secondes sur le bouton central, jusqu'au clignotement duvoyant. Ce dernier clignote pendant 5 minutes une fois par seconde, signe qu'il est en mode association. Vous disposez de 5 minutes pour effectuer l'association décrite ci-dessous. Passé ce déliai, le récepteur sort du mode association.

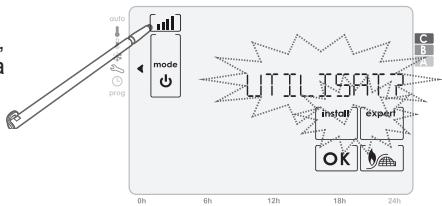

B- Association du thermostat avec le récepteur radio bidirectionnel

1- Sur le thermostat, par appuis successifs sur mode, placez l'indicateur de mode sous-vous arriverez à l'écran d'accueil du mode Réglages, appuyez sur [ ]

2- Choisissez F [C] [E] [F] à l'aide de [A] ou [B] et validez en appuyant sur OK.

3- Choisissez [F] a l'aide de [+] ou [-] et appuyez sur OK.

4- EN [COURS] s'affiche et clignote

5- À réception du message transmis par le thermostat programmable, levoyant rouge du récepteur s'arrête de cligneter (rouge fixe si le récepteur est sur ON et étient si le récepteur est sur OFF).

C- Contrôle automatique de l'association

Sur le thermostat calculable, le succès de l'association est indiqued par RELISSITE.

Sur le thermostatprogrammable, l'échec de l'asociation est indiqued par C[HEC]

Indication de la qualité de la communication radio	■	■	■	■
Qualité du signal	Faible	Moyen	Fort	Optimal

D- Test de l'association et forçage de la sortie du récepteur associé

Pour tester l'association entre le thermostat calculable et le récepteur et forcer l'état du contact du récepteur, procédez comme suit :

1- Par appuis successifs sur mode, placez l'indicateur de mode sous, vous arriverez à l'écran d'accueil du mode Réglages, appuyez sur
2- Choisissez TESTER à l'aide de [4]ou [ ]et appuyez sur OK.
3- Choisissez pour faire basculer le contact de sortie du récepteur entre les bornes 2 et 3 ou pour faire basculer le contact du récepteur entre les bornes 2 et 1, en appuyant sur + ou -

4-Validez en appuyant surOK

Note : La marche ou l'arrêt estforcépendant 10 minutes ou jusqu'à un appui sur mode qui vous renvoie à l'écran d'accueil du mode Réglage.

E- Réinitialisation du récepteur en cas d'échéc de l'association.

Appuyez au minimum 10 secondes sur le bouton central sans relâcher.

L'enchainement automatique des modes est alors décrit ci-dessous :

-Au bout de 4 secondes, le voyant commence a clignoter.
-Au bout de 8 secondes, le voyant clignote plus rapidement.
-Au bout de 10 secondes, le voyant s'eteint et le contact revient a l'etat OFF, le recepteur n'est plus apparaie a aucun thermostat.
- Procedez de nouveau à l'appairage du thermostat avec le récepteur.

Questions sur le Récepteur radio bidirectionnel?

Constats	Solutions
Le récepteur ne fonctionne pas	Vérifier le fusible ou le disjoncteur du circuit d'alimentation
	Vérifier les piles du thermostat associé.
	Tester le récepteur
La liaison radio entre le récepteur et le thermostat est perdue.	Effectuer une réinitialisation du récepteur
	Refaire l'association avec le thermostat

6. DONNÉES TECHNIQUES

Récepteur radio bidirectionnel

Alimentation	230V AC 50Hz
Indice de protection	IP 20
Température d'utilisation	0°C à +40°C
Sortie récepteur	1 contact inverseur
Sécurité	Classe II.
Raccordement du récepteur	Par bornes à vis pour câbles rigides de 1 mm² à 1,5 mm².
Fréquences radio	868,25 Mhz / 868,95 Mhz / 869,85 Mhz

Par la presente, Somfy déclare que ce produit est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives européennes applicables pour l'Union Européenne. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce.
