MODE D'EMPLOI LUMINA 1420 NRS NOIR FALME
Vous venez d'acheter une hotte haut de gamme. Pour en tirer les performances les mêilles veuilles dire avec attention le mode d'emploi et la maintenance que vous trouvez dans ce manuel; pour commander les filtrres de rechange au carbone actif veuillez vous servir du coupon annexe à la couverture.
Enhorabuena Senora/Señor!
Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin. Si l'appeil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.
La notice a ete redigee pour voite sccurtie et celle dautrui. Nous you prions donc de la lre attentivement avant de monter et dutiliser I'appareil.
Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.
Veiller à ce que les enfants ne jouent pas avec l'appareil.
L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.
Si le cable d'alimentation est abimé, demander au fabricant, à un Service après-vente/agréé ou à une personne experimentée de le replacer afin de prévenir tout risque de danger.
Les modifications serontielles de l'installation electrique, qui s'avent nécessaires pour monter la hotte, doivent etre faites par du personnel competent.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente/agréé.
Les réparations faites par des personnes non compétentes peuvent abirmer l'appareil.
Pour toute intervention, s'adresser à un Service après-vente agréé en mesure de fournir les pièces détachées.
Toujours vérifier si les parties électriques, (lumières, aspirateur) sont étéintes quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte.
La hotte s'utilise de la meme facon que les aspirateurs des fumées de cuisson au-dessus des cusininières domestiques.
Le fabricant decline toute responsabilité en cas d'usage impropre.
Le poids maximal des objets éventuels places ou suspendus (quand c'est prévu) sur la hotter ne doit pas dépasser 1,5 kg.
Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches degraisse ou d'huile.
Pour exécuter cette opération, le constructeur recommende l'utilisation des lingettes détergentes fournies avec la lampe.
Le fabricant decline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.
SECURITE AVERTISSEMENTS
L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme aux normes européennes sur les parasites radio.
Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
Vérifier si la tension du réseau correspond à cette indiquée sur la plaque qui se trouve à l'intérieur de la hotte.
Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses
durant I'emploi: I'huile surchauffee pourrait prendre feu.
- S'assurer que le local est suffisamment aéré s'il faut faire fonctionner lahotte en même temps que certains apparèils qui utilisent le gaz ou autre comme combustible.
- Ne pas allumer de flammes libres en dessous de la hotte.
- Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
- S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.
Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant décline toute responsabilité pour les accidents ou les dommages directs ou indirects évientuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.
- Un risque d'incendie existe si le nettoyage n'est pas effectué conformément aux instructions.
ATTENTION: Les parties accessibles peuvent devenir très chaudes si elles sont utilisées avec des apparèils de cuisine. - La longueur maximale des vis de fixation de la cheminée est de 10mm (fournies par le fabricant).
AVERTISSEMENT: L'installation des vis ou du dispositif de fixation de façon non conforme aux prsentes instructions peut provoquer des dangers électriques.
CHARACTERISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette.
MONTAGE
(partie réservée au personnel qualifié pour le montage de la hotte)
La distance entre la cusinière et la partie la plus BASSE de la hotte de cuisine est, selon la norme, d'au moins 65 cm. Cette distance est mesurée précisé sur le point le plus bas de la hotte avec contrainte qui ne reprise pas une contrainte admissible. En se basant sur ce détaill prévu par les normes européennes, il est possible de réduire la distance sur certains modèles, comme indiqué dans le catalogue général. Si les instructions de la cusinière à gaz indiquent une distance plus grande, il faut en tener compte.
Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.
Le tuyau doit être légèrement incliné (environ 10%) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local.
Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indisponible.
Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.
Si la hotte fonctionne en même temps que d'autres apparciels alimentés au gaz ou avec d'autres combustibles (chaudières, poèles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumées est bien aéré, conformément aux normes en vigueur.
Instructions de montage: voir section «O» de la présente notice.
BRANCHEMENT ÉLECTRIQUE
(partie réservée au personnel qualifié pour le branchement)
ATTENTION!
Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte.
S'assurer qu'aucun fil n'est débranché ou coupé; si c'est le cas, contacter le Service après vente le plus proche.
S'adresser à du personnel qualifié pour le branchement électrique.
Les branchements doivent être effectuels conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B).
Certain appareils peuvent être munis d'un cable sans fiche; la fiche à utiliser doit dans ce cas être de type «standardisé» en tenant compte que:
- le fil jaune-vert doit être utilisé pour la mise à la terre;
- le fil bleu doit être utilisé pour le neutre;
- le fil marron doit être utilisé pour la phase, le cable ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 70^ ;
- monter une fiche adaptée à la charge sur le cable d'alimentation et la brancher à une fiche de sécurité appropriée.
Si un apparéil fixe n'est pas muni d'un cable d'alimentation et d'une fiche, ou d'un autre dispos-itif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être précus dans le réseau d'alimentation, conformément aux régles d'installation.
Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.
Avant de brancher l'appareil, vérifier si:
- la tension d'alimentation correspond à cette indiquée sur la plaque caractéristiques techniques;
- la prise de terre est correcte et fonctionnelle:
- le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
- la prise ou l'interrupteur omnipolaire sont facies à atteindre lorsque l'appareil est monté.
Le fabricant decline toute responsabilité si les normes de sécurité ne sont pas respectées.
HOTTE VERSION À ÉVACUATION EXTÉRIEURE (ASPIRANTE)
Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.
Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.
Il faut enlever les filtres au charbon actif s'ils sont prévus; pour les extraire, voir les instruct. tions reportées au point F.
Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres appareils qui fonctionnent au gaz ou avec d'autres combustibles.
Indication spécifique pour l'Allemagne:
Quand la hotte fonctionne en même temps que des apparciels alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).
HOTTE VERSION À RECYCLAGE D'AIR (FILTRANTE)
Dans cette version, l'air passé à travers les filtres de charbon actif pour être purifié et est recyclé dans l'environnement cuisine. Pour le montage, voir sect. H.
FUNCTIONNEMENT

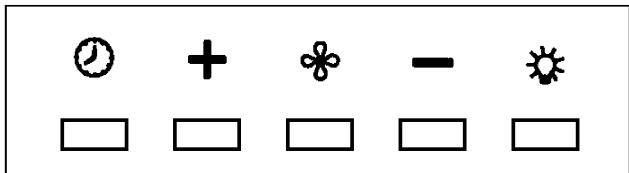

1. BOITIER DE COMMANDE ÉLECTRONIQUE (PLANE NRS)
Bouton lumière
- ON: lumière allumée (bouton allumé);
- OFF: lumière éteinte;
Bouton -
Cette touche permet de réduire la vitesse du moteur.
Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.
Bouton +
Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.
(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.
La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passé automatiquement à la 3e vitesse au bout d'environ 15 minutes).
Bouton mode
Fonction: marche et arrêt du moteur de la hotte.
La fonction vitesse désirée permet demettre le moteur en marche à la dernière vitesse sélectionnée avant l'arrêt.
En option: version avec télécommande (disponible uniquement sur certaines versions).
AVERTISSEMENTS:
Placer l'appareil loin de sources d'ondes electromagnétiques pouvant interférer avec l'électronique de la hotte.
Distance maximale de fonctionnement 5 metres. Cette distance peut varier en fonction des interférences electromagnétiques d'autres appareils.
Bouton luiere de la telecommande : on/off luiere.
Bouton - et + réduction/augmentation de la vitesse (pourmettre le moteur en marche, appuyer indifféremment sur la touche ^+ ou sur la touche-.
Bouton minuterie : voir instructions ci-dessous.
Bouton minuterie et saturation des filtres
- Cette fonction permet d'éteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse réglée précédemment (bouton avec luminière clignotante).
- Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).
Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne.
Éteindre ensuite la hotte et la rallumer pour voir si l'alarme a disparu.
2. BOITIER DE COMMANDE ÉLECTRONIQUE (HORIZON NRS, LUMINA NRS, VELA NRS)
1: Minuterie/Alarme filtres
La lumière fixe ROUGE indique l'alarme active du filtré des graisses (après 30 heures), pour désactiver cette alarme etmettre à zéro le compteur,maintenir enfoncée la touche pendant 3 secondes.
La lumière ROUGE clignotante indique que la fonction minuterie est active. Cette fonction peut s'activer seulement si en pressant la touche (de façon plus ou moins longue) le moteur est déjà activé à n'importe qu'elle vitesse. Cette fonction déterminé l'extinction automatique de la hotte après 15 minutes.
Avec la fonction Minuterie active, la hotte peut être éteinte à tout moment par l'utilisateur et la fonction se désactivera. La fonction Minuterie reste liée à une vitesse. La modification de la vitesse, avec la fonction Minuterie active, implique la désactivation de cette-ci.
2: 1er Vitesse
Avec le LED éteint, la pression non prolongée de la touche implique l'allumage de la hotter en 1ère vitesse et l'allumage du LED correspondant. La fonction s'activera en libérant la touche.
Avec le LED eteint et une autre vitesse active, la pression de la touche implique la selec tion de la 1ere vitesse, l'allumage du LED correspondant et l'extinction contemporaine de la vitesse selectionnee precedemment.
Avec le LED allumé, la pression de la touche implique l'extinction du LED et du MOTEUR.
Avec le LED éteint, la pression prolongée (au moins 3 sec) de la touche implique l'activation de fonction de recirculation. Durant la fonction de recirculation (d'une durée de 24 heures), le LED clignote. À partir de l'activation de cette fonction, la hotte reste allumée pendant 1 heures à la 1ère vitesse et ensuite s'arrête pendant 3 heures et s'active pendant une autre heures. Ces cycles se repètent jusqu'à la fin de la minuterie.
Avec cette fonction activée, on ne peut pas selectionner les autres vitesses. Pour éliminer cette fonction, maintainir enforcée la touche 2 pendant au moins 3 secondes.
3: 2ème Vitesse
Avec le LED eteint et une autre vitesse active, la pression de la touche (plus ou moins longue) implique la selection de la 2^ème vitesse, l'allumage du LED correspondant et l'extinction contemporaine de la vitesse selectionnée precedemment.
Avec le LED eteint et aucune vitesse active, la pression de la touche n'a aucun effet.
Avec le LED allumé, la pression de la touche 3 n'a pas d'effets.
Pour eteindre la hotte, il faut selectionner avant la 1ere vitesse, et ensuite appuyer de nouveau cette touche.
4: 3ème Vitesse
Avec le LED eteint et une autre vitesse active, la pression de la touche (plus ou moins longue) implique la selection de la 3eme vitesse, l'allumage du LED correspondant et l'extinction contemporaine de la vitesse selectionnee precedemment.
Avec le LED eteint et aucune vitesse active, la pression de la touche n'a aucun effet.
Avec le LED allumé, la pression de la touche 4 n'a pas d'effets.
Pour eteindre la hotte, il faut selectionner avant la 1ere vitesse, et ensuite appuyer de nouveau cette touche.
5: 4ème Vitesse
Avec le LED eteint et une autre vitesse active, la pression de la touche (plus ou moins longue) implique la selection de la 4^eme vitesse, l'allumage du LED correspondant et l'extinction contemporaine de la vitesse selectionnée precedemment.
Avec le LED éteint et aucune vitesse active, la pression de la touche n'a aucun effet.
Avec le LED allumé, la pression de la touche 5 n'a pas d'effets.
La quatrième vitesse doit rester allumée pendant 14 minutes maximum, par ensuite on doit revenir en troisisième.
Pour eteindre la hotte, il faut selectionner avant la 1ere vitesse, et ensuite appuyer de nouveau cette touche.
Eclairage: Une brève pression de la touche T6 allume et étant l'éclairage. La touche T6 s'éclaire si l'éclairage est allumé.
Remote Binding (en option): Avec le moteur à l'arrêt et l'éclairage éteint, la pression soutenue de la touche T6 active la modalité d'association de la télécommande. La Touche T6 clignote 10 secondes maximum. Pendant le clignotement au moins une touche de la radiocommande doit être appuyée. La fonction se désactive après les 10 secondes ou avant si une télécommande compatible est relevée.
Gestion de la pression des touches:
Pressure prolongée = doigt appuyé sur la touche pendant 3 secondes au moins, la fonction s'active durant la pression.
Pressure non prolongée = doigt appuyé sur la touche pour moins de 3 secondes, la fonction s'active en la relâchant.
Radiocommande (en option): Positionner l'appareil loin des sources d'ondes électromagnétiques qui pourraient interférer avec l'électronique de la hotte.
Distance maximale de fonctionnement 4 metres. Cette distance peut varier par défaut en fonction des interférences electromagnétiques des autres apparils.
| Fonction Radiocommande | DESCRIPTION |
| Touchche Eclairage | La pression de la touche Eclairage allume/éteint l'éclairage |
| Touchche '- ' | La pression de la touche '- 'ralentit la vitesse du moteur. Si l'on est en 1ère vitesse, la pression de la touche '- 'arrête le moteur |
| Touchche + ' | Si le moteur est arrêté, la pression de la touche + ' active le moteur à la 1ère vitesse. Si le moteur fonctionne, la pression de la touche + ' accélère la vitesse jusqu'à la vitesse maximale. |
| Touchche Timer | Si le moteur est actif, la pression de la touche timer active/désactive la fonction timer |
| Changement de Code (seulément en cas de dysfon-c tionnement) | Appuyer la touche "Eclairage" en même temps que la touche "Timer" de la radiocommande jusqu'à ce que la Led bleue ne commence à clignoter lentement. Si avant 5 secondes on appuie la touche "- " de la radiocommande, le nouveau code est généré et mémorisé. La mémorisation est confirmée par 3 clignotements brefs de la Led. Pour revenir au code par défaut il faut appuyer la touche "- " en même temps que la touche "+" de la radiocommande pendant plus de 5 secondes. La mémorisation du code par défaut est signalée par 3 clignotements brefs de la Led. Toutes les fois qu'on doit générer un nouveau code ou que l'on doit configurer le code par défaut sur la télécommande, il faut exécuter également la procédure Remote Binding (Touchche Eclairage du boîtier de commande) désrite précédemment. |
FILTRES INSTRUCTIONS POUR LES ENLEVER ET LES REMPLACER
1. FILTRES METALLIQUES
Pour l'extraction du filtré métallique anti-graisse, il suffit d'actionner la poignée du filtré. Dans les hottes à aspiration périmétrale (horizon nrs, lumina nrs, vela nrs), enlever le panneau en acier comme indiqué dans la figure H3 et ensuite extraire les filtres métalliques.
2. FILTRES A CHARBON ACTIF
Pour le montage ou le remplacement des filtres à charbon actif, voir les instructions containues dans le kit en option des filtres à charbon correspondant pour chaque modèle.
Hotte plane nrs: code filtrke kacl.921
Hotte horizon nrs 1 moteur, lumina nrs: code filtrre 101078900 (2 par hotter)
Hotte horizon nrs 2 moteurs: code filtrre 101078900 (4 par hotte)
Hotte vela nrs: code filtré 101078900 (1 par hotter)
Pour commander les nouveaux filtres à charbon, s'adresser au distributeur/revendeur.
UNIQUEMENT POUR ITALIE: Décharger le module de commande filtré spécifique sur le site: www.falmec.com (accéder sur le menu déroulant assistance).
ÉCLAIRAGE MONTAGE ET REMPLACEMENT
1. SPOT

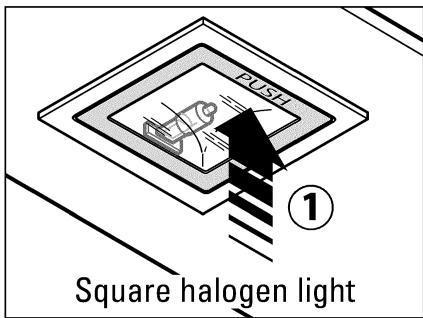

Pour remplacer la lampe du "Square halogen light":
a) S'assurer que l'appareil est bien débranché du réseau électrique.

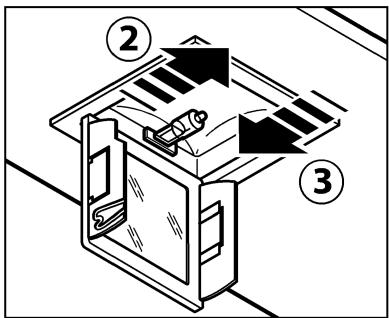

b) Ouvrir complètement le panneau jusqu'à un angle de 90^ (voir figure) en appuyant sur PUSH
c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4).
d) Refermer le panneau. Si le panneau ne se referme pas correctement, repeter l'opération du point b.
3. LAMPE FLUORESCENTE (partie destinée à un personnel qualifié)
Replacement du tube fluorescent:
a) Débrancher l'appareil du réseau d'alimentation;
b) Enlever l'eventuel panneau en acier en dévissant les vis de fixation. Extraire le tube fluorescent en le faisant tourner de 90^ , et le remplacer par un tube représentant des caractéristiques analogues (8W-13W-21W-28W suivant le modele);
c) Rebrancher l'appareil au réseau d'alimentation.
ENTRETIEN ET NETTOYAGE
1. FILTRES ANTI-GRAISSE METALLIQUES
Ils servent à retenir les particules deGRAISSEN suspension. Il est donc conseilé de les laver chaque mois dans de I'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter. Pour le demontage et le montage, voir les instructions au point H1. Répéter féquèment l'opération.
2. FILTRES AU CHARBON ACTIF
Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuré suite aux passages successifs à travers les filtres est recyclé dans la cuisine. Ne pas laver les filtres au charbon actif qui doivent être replacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour replacer les filtres au charbon actif, suivre les instructions du point H2.
3. NETTOYAGE EXTERIEUR DE LA HOTTE
Nous recommendons de nettoyer les surfaces externes des hottes chaque 15 jours au moins afin d'eviter que les substances huileuses ou les graisses ne nuisent aux surfaces en acier.
Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutré ou avec de l'alcool dénaturé.
Ne nettoyer qu'avac un chiffonouple trempe dans de I'eau contenant du savon neutre si la surface a subi un traitement anti-emprece (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon reche ni le type de chiffon pour nettoyer I'accier que I'on trouve generalement dans le commerce car cela abimerait irrémédiablement le traitement superficiel de I'accier.
La surface définitivement abimée de l'acier sera la conséquence directe du non-respect de ces indications.
La notice complète doit être conservée avec l'appareil. Le fabricant decline toute responsabilité si ces indications ne sont pas respectées.
4. NETTOYAGE INTÉRIEUR DE LA HOTTE
Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;
Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l'appa-reil avant d'effectuer les opérations indiquées plus haut.
GARANTIE
L'appareil est couvert par la garantie.
Les conditions de garantie sont reportees en entier au dos de cette notice.
Le fabricant decline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, containues dans cette notice.
Il se réserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant comprometter les caractéristiques essentielles relatives au fonctionnement et à la sécurité.
INSTRUCTIONS DE MONTAGE
INSTRUCTIONS MONTAGE HOTTES PARETE HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS
Phase 1
(Fig. A)
1) Appuyer sur la paroi la barre de soutien (S) à une hauteur H du plan cuisson déterminée par la somme des hauteurs: X + Y + 512 mm .
2) Contrôler avec une bulle de niveau l'alignement horizontal;
3) marquer sur les extrémites de la barre de soutien 2 points de perforation.
4) Percer, insérer 2 chevilles à expansion Ø 8mm et fixer la barre de soutien (S) avec les vis correspondantes (V1).
(Fig. B)
1) Accrocher la hotte à la barre de soutien (S).
2) Régler l'alignement de la hotte à l'aide des vis des cintres. La vis supérieure (B) règle la distance de la paroi, l'inferieure (C) le glissement vertical.
3) Pour éviter le décrochage de la hotte dû à une pression du dessous, la fixer à la paroi avec une cheville à expansion et la vis relative (V2) en utilisant les trous présents sur l'arrête de la hotte.
Phase 2
(Fig. C)
- Dans le cas de la version aspirante, brancher le raccord de sortie du ventilateur à l'évacuation extérieure (F) en suivant les indications de la figure C.
1) Mesurer la hauteur X comme indiqué dans la fig.C part.1.
2) Couper le tube NRS (A) selon les indications de la fig.C part.2.
3) Couper la courbe NRS (B) selon les indications de la fig.C part.3 de façon à ce que le tube d'évacuation (A) soit parfaitement installé verticallement.
(Fig. D)
1-2-3-4) Fixer la bride (C) au niveau du trou d'évacuation (F) à l'aide des 3 vis V3.
(Fig. E)
1) Insérer soigneusement le tube (A) dans le raccord moteur (D);
2) fixer le tube (A) au corps hotte avec les 3 vis (V4).
3) Insérer la courbe (B) sur le tube (A) et sur la bride (C).
4) Bloquer la courbe (B) au tube (A) par le biais d'une bague et plier les ailettes de la bride (C) comme indiqué dans la figure.
- Effectuer le raccordement électrique seulement après avoir désactivé l'alimentation électrique de la hotte.
Phase 3
(Fig. F)
1) Insérer la rallonge (H) dans la cheminée (G).
2) Fixer l'ensemble (G + H) au corps hotte à l'aide des vis (V5).
3) Faire glisser la rallonge (H) jusqu'à atteindre la hauteur souhaïée.
4) Appuyer sur la paroi l'étrier (L), contrôle avec une bulle de niveau l'alignement horizontal et marquer sur les extrémités 2 points de perforation.
5) Percer, insérer 2 chevilles à expansion Ø 4mm et fixer l'étrier (L) avec les vis correspondantes (V6).
6) Visser avec 2 vis (V7) la ballonge (H) à l'étrier (L).
- Mettre sous alimentation électrique la hotte en respectant les normes en vigueur (voir section D du livre).
N2
INSTRUCTIONS MONTAGE HOTTES ISOLA HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS
Phase 1
(Fig. A1)
- Distinguuer la hauteur H du plan cuisson déterminée par la somme des hauteurs: X + Y + H1
(Fig. B1)
-
En suivant les indications de la section H1, enlever le panneau aspiration périmétrale (AP) (si présente) et les filtres métalliques. Uniquement en cas de hotte Lumina NRS Isola, enlever aussi le panneau (PN) avant.
-
Débrancher le connecteur mâle (C0) du connecteur femelle correspondant et fixé sur le corps hotter.
(Fig. C1)
-
Desserrer les 4 vis qui bloquent la chambre moteur NRS (CM);
-
transférer de façon latérale la chambre moteur NRS (CM) de manière à ce que les 4 vis soient positionnées au niveau du trou au lieu de la fente ;
-
soulever la chambre moteur (CM) vers le haut pour l'enlever du corps hotter.
(Fig. D1)
- Fixer l'élement (TI) à la chambre moteur NRS (CM) à l'aide des 7 vis (V1).
(Fig. E1)
- Fixer le treillis supérieur (TS) au plafond en utilisant 4 chevilles de 0 8 et les vis relatives (V2).
(Fig. F1 e G1)
- Mesurer la hauteur "Z" comme indiqué dans la figure F1.
- Couper le tube NRS (A) et la courbe NRS (B) selon les indications de la figure F1 partie 2, de façon à ce que le tube d'évacuation (A) soit parfaitement installé verticallement. Fixer la courbe NRS (B) sur le tube NRS (A) à l'aide d'une bague et brancher le tout de façon provisoire sur le tube d'évacuation (F) prédisposé sur le faux plafond ou sur le plancher.
- Faire glisser l'ensemble (CM+TI) sur le treillis (TS) jusqu'à obtenir la hauteur souhaitatione (H1) (voir aussi fig. A1)
- Bloquer les composants (CM+TI et TS) avec 8 vis autopiletantes (V3).
Phase 2
(Fig. H1)
- Insérer soigneusement le tube NRS (A) dans le raccord moteur (D) de la chambre moteur (CM) et le bloquer avec 3 vis (V7).
(Fig. 11 et L1)
- Fixer les éléments support rallonge (SP) au treillis (TS) dans le cas de faux plafond ou à la chambre moteur (CM) dans le cas où le treillis (TS) n'est pas utilisé.
- Enfiler la cheminée (G) sur la rallonge (H) et lesbloquer entre elles avec le ruban adhésif en papier.
- Inséorer l'ensemble cheminée-rallonge (G + H) dans le corps moteur (CM).
- Fixer l'ensemble cheminée-rallonge (G + H) aux éléments support rallonge (SP) ou sur le treillis supérieur TS à l'aide des 4 vis métriques M4 (V5) sans les visser complètement.
(Fig. M1)
- Soulever le corps hotte de façon à ce que ses troughs inférieurs soient centrés sur les 4 vis métriques M5 de la chambre moteur (CM). Transférer de façon latérale la,chambre moteur (CM) de façon à ce que les vis métriques se positionnent dans les fentes, ensuite les serrer définitivement.
Phase 3
(Fig. N1)
- Enlever le scotch en papier, dévisser les 4 vis métriques M4 (V5) visées précédemment aux éléments support rallonge (SP) et faire glisser vers le bas l'ensemble cheminée-rallonge (G + H) .
- Effectuer les branchements suivants :
EVACUATION -> tube + coube NRS (A+B) au tube d'évacuation (F). Dans le cas de la version filtrante (voir sect.F), l'évacuation de l'air doit être dirigée vers les fentes de la rallonge. ELECTRIQUE (seulément après avoir débranché l'alimentation électrique).
Fixer de nouveau la rallonge (H) aux éléments support rallonge (SP) à l'aide des 4 vis métriques M4 (V5).
- Faire glisser vers le bas la cheminée (G) et la fixer au corps hotte à l'aide des vis autofiletantes (V6).
- Rebrancher le connecteur mâle (C0) au connecteur femelle correspondant et fixé sur le corps hotter.
- En suivant les indications de la section H1, remover les filtres métalliques et l'éventuel panneau d'aspiration périmétrale (AP). Uniquement en cas de hotte Lumina NRS Isola, remover aussi le panneau (PN) avant.
- Mettre sous alimentation électrique la hotte en respectant les normes en vigueur (voir section D du livre).
