MODE D'EMPLOI RHG65211PN ROSIERES

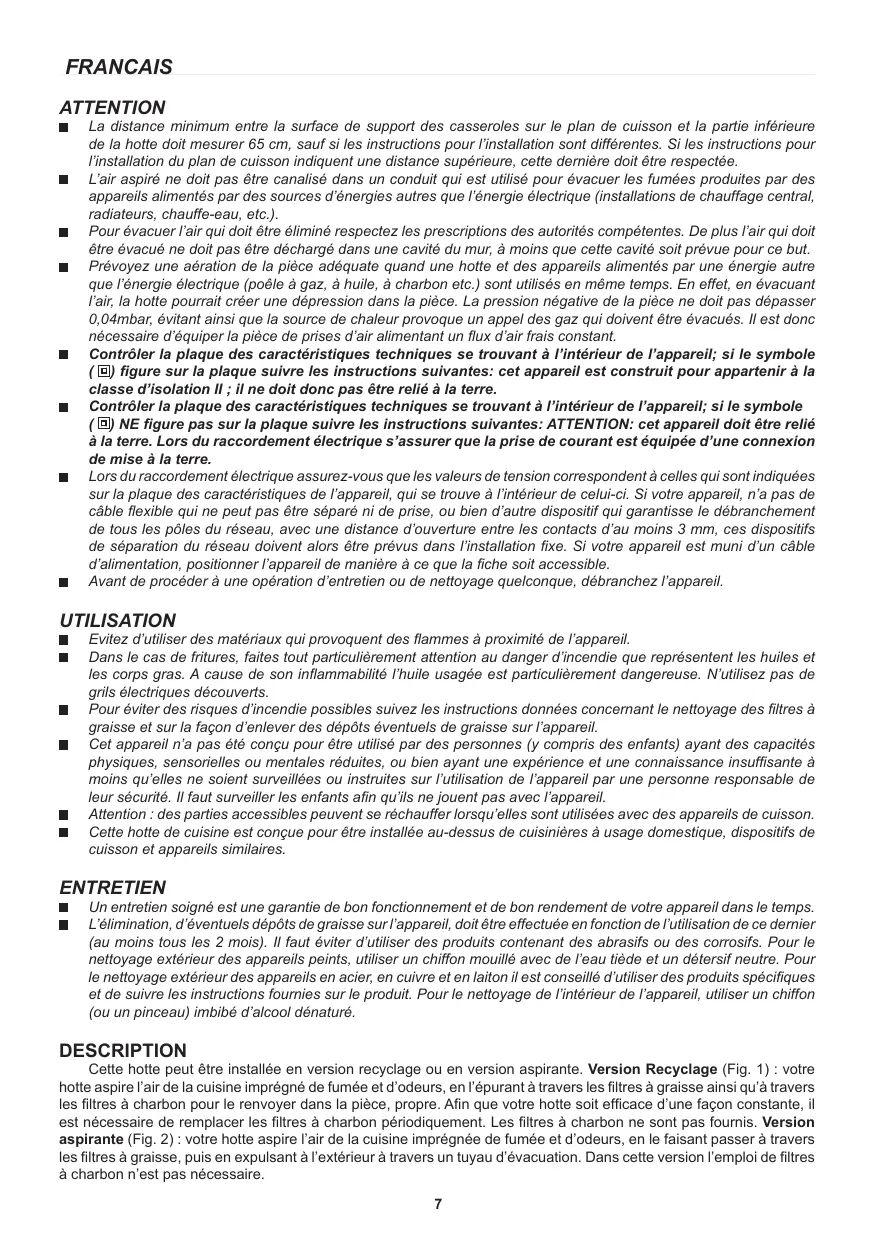

FRANCAIS ATTENTION La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit mesurer 65 cm, sauf si les instructions pour l’installation sont différentes. Si les instructions pour l’installation du plan de cuisson indiquent une distance supérieure, cette dernière doit être respectée. L’air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d’énergies autres que l’énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). Pour évacuer l’air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l’air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but. Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l’énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l’air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d’équiper la pièce de prises d’air alimentant un flux d’air frais constant. Contrôler la plaque des caractéristiques techniques se trouvant à l’intérieur de l’appareil; si le symbole ( ) figure sur la plaque suivre les instructions suivantes: cet appareil est construit pour appartenir à la classe d’isolation II ; il ne doit donc pas être relié à la terre. Contrôler la plaque des caractéristiques techniques se trouvant à l’intérieur de l’appareil; si le symbole ( ) NE figure pas sur la plaque suivre les instructions suivantes: ATTENTION: cet appareil doit être relié à la terre. Lors du raccordement électrique s’assurer que la prise de courant est équipée d’une connexion de mise à la terre. Lors du raccordement électrique assurez-vous que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l’appareil, qui se trouve à l’intérieur de celui-ci. Si votre appareil, n’a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d’autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d’ouverture entre les contacts d’au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l’installation fixe. Si votre appareil est muni d’un câble d’alimentation, positionner l’appareil de manière à ce que la fiche soit accessible. Avant de procéder à une opération d’entretien ou de nettoyage quelconque, débranchez l’appareil. UTILISATION Evitez d’utiliser des matériaux qui provoquent des flammes à proximité de l’appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d’incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l’huile usagée est particulièrement dangereuse. N’utilisez pas de grils électriques découverts. Pour éviter des risques d’incendie possibles suivez les instructions données concernant le nettoyage des filtres à graisse et sur la façon d’enlever des dépôts éventuels de graisse sur l’appareil. Cet appareil n’a pas été conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou bien ayant une expérience et une connaissance insuffisante à moins qu’elles ne soient surveillées ou instruites sur l’utilisation de l’appareil par une personne responsable de leur sécurité. Il faut surveiller les enfants afin qu’ils ne jouent pas avec l’appareil. Attention : des parties accessibles peuvent se réchauffer lorsqu’elles sont utilisées avec des appareils de cuisson. Cette hotte de cuisine est conçue pour être installée au-dessus de cuisinières à usage domestique, dispositifs de cuisson et appareils similaires. ENTRETIEN Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps. L’élimination, d’éventuels dépôts de graisse sur l’appareil, doit être effectuée en fonction de l’utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d’utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouillé avec de l’eau tiède et un détersif neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseillé d’utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l’intérieur de l’appareil, utiliser un chiffon (ou un pinceau) imbibé d’alcool dénaturé. DESCRIPTION Cette hotte peut être installée en version recyclage ou en version aspirante. Version Recyclage (Fig. 1) : votre hotte aspire l’air de la cuisine imprégné de fumée et d’odeurs, en l’épurant à travers les filtres à graisse ainsi qu’à travers les filtres à charbon pour le renvoyer dans la pièce, propre. Afin que votre hotte soit efficace d’une façon constante, il est nécessaire de remplacer les filtres à charbon périodiquement. Les filtres à charbon ne sont pas fournis. Version aspirante (Fig. 2) : votre hotte aspire l’air de la cuisine imprégnée de fumée et d’odeurs, en le faisant passer à travers les filtres à graisse, puis en expulsant à l’extérieur à travers un tuyau d’évacuation. Dans cette version l’emploi de filtres à charbon n’est pas nécessaire.

Vous devez décider dès le début quel type d’installation vous souhaitez (recyclage ou aspirante). Afin d’avoir une hotte au rendement optimal, nous vous conseillsons d’installer une hotte version aspirante (si cela est possible). INSTALLATION ATTENTION: Il est conseillé de confier les opérations d’installation à des spécialistes. INSTALLATION VERSION ASPIRANTE :

1. Avant de commencer l’installation, il est nécessaire de prévoir le tuyau pour l’évacuation de l’air vers l’extérieur.

Employez un tuyau d’évacuation qui ait : - la longueur minimale indispensable ; - le moins de coudes et de raccords possibles (angle maximum des coudes : 90°) ; - qui soit fait d’une matière approuvée par les normes en vigueur (suivant l’Etat) ; - sa surface intérieure la plus lisse possible. Nous vous conseillons aussi d’éviter les changements brusques de section du tuyau. Il est conseillé d’utiliser un tuyau ayant un diamètre de 150 mm (Figure 3). Pour l’évacuation de l’air vers l’extérieur, suivez toutes les autres indications données à la page “Attention”.

2. Prévoyez une alimentation électrique adéquate. Pour le raccordement électrique, suivez toutes les autres indications

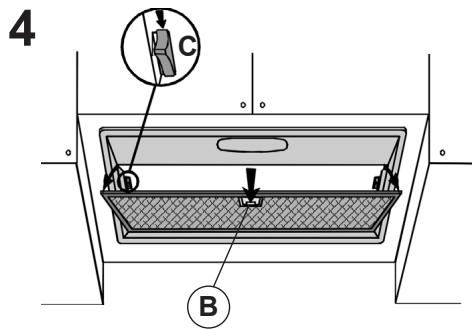

qui sont données par la page “Attention”. 3. Fig. 4: enlevez le(s) filtre(s) en déplaçant le blocage (B) et en tournant le filtre vers l’extérieur. Ensuite enlevez la grille métallique en déplaçant les 2 blocages latéraux (C).

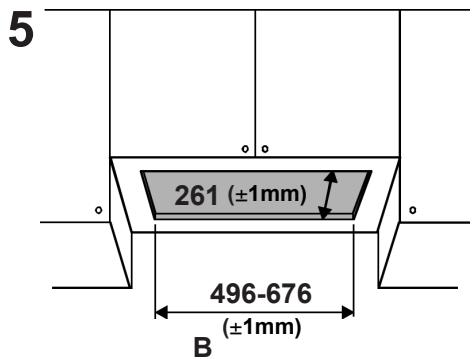

4. Faites le trou nécessaire afin d’insérer l’appareil (Fig.5). La base inférieure du meuble doit avoir une épaisseur

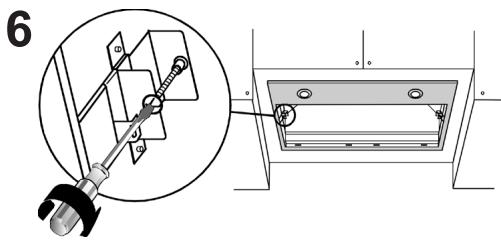

comprise entre 15 et 18 mm. 5. Contrôler que les ailettes de fixation (Fig.6) au meuble suspendu sont placées à une hauteur appropriée à l’épaisseur du bas de ce dernier. Si cette distance est inférieure à l’épaisseur, il faut l’augmenter en dévissant les 2 vis correspondantes à l’intérieur de l’appareil. 6. Raccordez le conduit pour l’évacuation de l’air à la bouche de sortie de l’air de la hotte; utilisez un tuyau souple et bloquez-le sur la bouche de sortie de l’air de la hotte à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis). Faites le raccordement électrique.

7. Remontez la grille métallique et/ou les filtres à graisse.

8. DEMONTAGE DE L’APPAREIL.

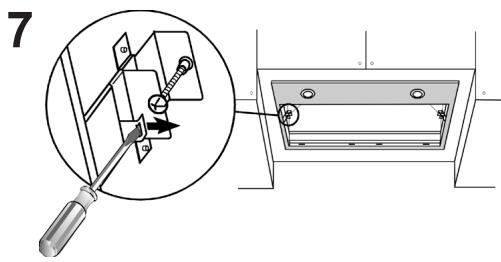

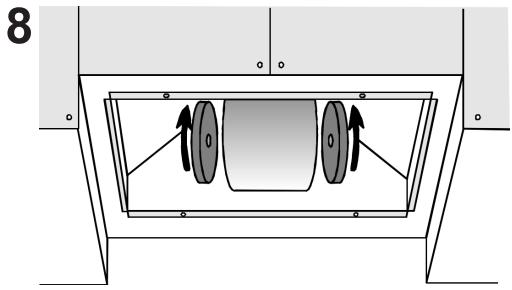

Retirer le ou les filtres à graisse. Enlever le support des filtres en poussant les 2 arrêtes latérales C (Fig.4). Pendant les opérations suivantes veuillez toujours soutenir l’appareil. Dévisser les deux vis situées à l’intérieur de l’appareil (Fig.6); déplacer les 2 languettes vers l’intérieur de l’appareil en utilisant les entailles appropriées (Fig.7); extraire l’appareil de son emplacement. INSTALLATION VERSION RECYCLAGE : Effectuez l’installation en suivant les instructions pour la version aspirante (voir point 2, 3, 4, 5), puis continuez en suivant les instructions figurant ci-dessous. Raccordez un flexible à l’ouverture de sortie d’air de la hotte de manière à acheminer l’air jusqu’en haut du meuble suspendu; bloquez le flexible avec une bande métallique (flexible et bande ne sont pas fournis). Effectuez le branchement électrique. Contrôlez si les filtres à charbon sont déjà installés; le cas échéant montez-les comme suit: posez le filtre à charbon sur le groupe moteur en faisant coïncider les goujons; tournez le filtre à charbon jusqu’à ce qu’il se bloque (Fig. 8). Remonter les filtres à graisse. FonCTIONNEMENT Commandes Fig. 9: Interrupteur A : ECLAIRAGE; position 0: éclairage éteint, position 1: éclairage allumé. Interrupteur B : VITESSES MOTEUR; il permet le réglage des vitesses de service du moteur; position 0 : moteur arrêté. C : Voyant lumineux de fonctionnement du moteur. Prêter une attention particulière aux filtres à graisse sur la Figure 17: le filtre à graisse doit être nettoyé périodiquement, en fonction de l’utilisation (au moins tous les deux mois). Laver les filtres avec une lessive neutre. Si le modèle que vous avez acheté a les commandes représentées sur la Figure 18: les filtres à graisse doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s’allume - Fig. 18S). Laver les filtres avec une lessive neutre. Démontage des filtres à graisse: - Enlevez le filtre(s) à graisse métallique en déplaçant le blocage B et en tournant le filtre vers l’extérieur (Fig. 4). Remplacement des filtres à charbon : si l’on utilise l’appareil en version recyclage, il faut remplacer les filtres à charbons en fonction de l’utilisation, en moyenne tous les 6 mois. Démonte du filtre(s) à charbon: avant de démonter le filtre(s) à charbon, il faut enlever les filtres à graisse en suivant les instructions figurant au point 3 du paragraphe “Installation en version aspirante”. Ensuite enlevez les filtres à charbon en les tournant de manière à les sortir des goujons (tournez les filtres dans le sens contraire aux flèches indiquées sur les Figure 8).
