MODE D'EMPLOI PAC 70 ECO GRIS DELONGHI

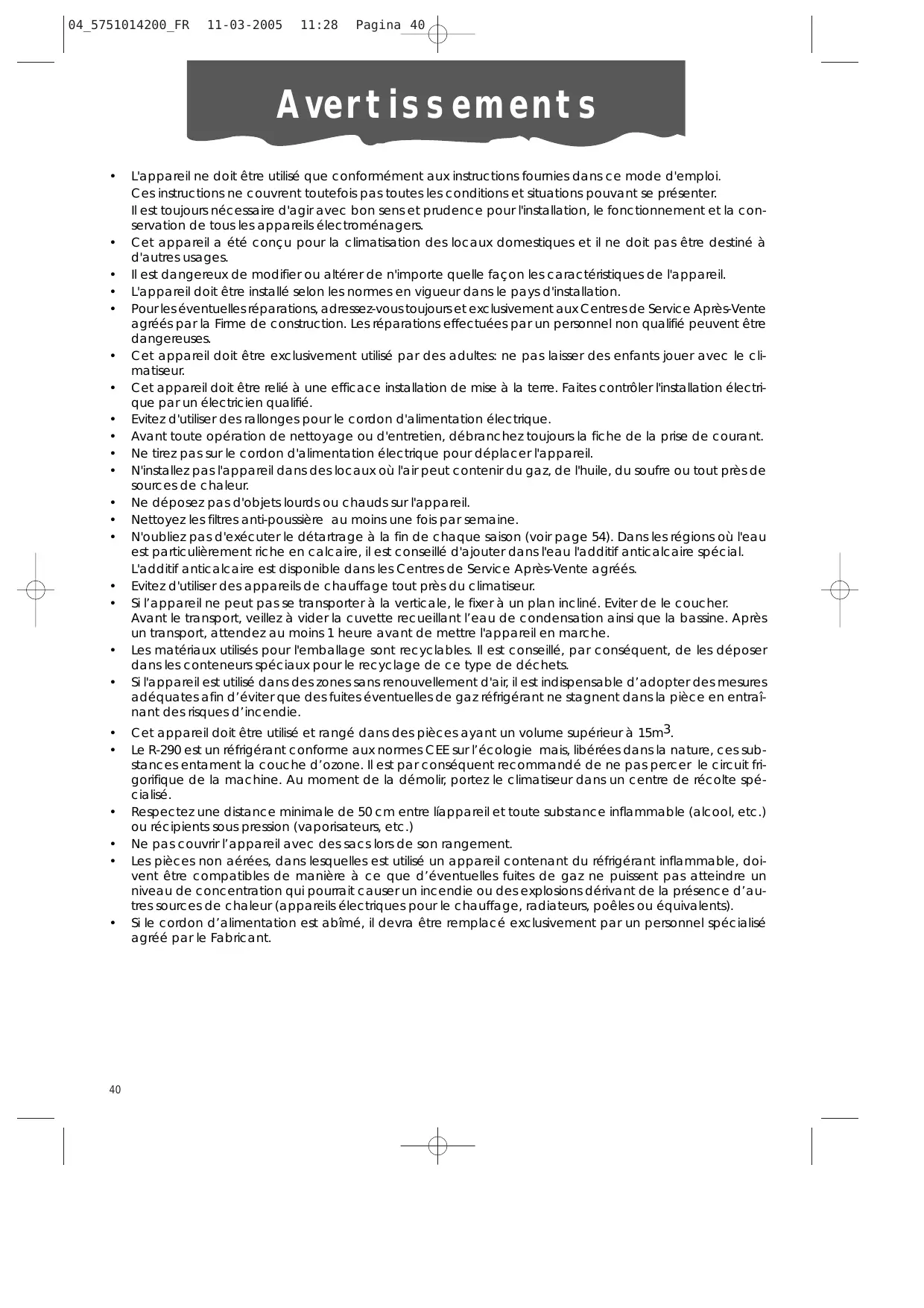

L'appareil ne doit être utilisé que conformément aux instructions fournies dans ce mode d'emploi.
Ces instructions ne couvent toute fois pas toutes les conditions et situations pouvant seprésenter.
Il est toujours nécessaire d'agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de tous les apparèils electroménagers.
- Cet apparéil a été créé pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages.
Il est dangereux de modifier ou alterer de n'importe qu'elle façon les caractéristiques de l'appareil.
- L'appareil doit être installé selon les normes en vigueur dans le pays d'installation.
Pour les eventuelles réparations, adresse-vous toujours et exclusivement aux Centres de ServiceAprès-Vente agreés par la Firme de construction. Les réparations effectuees par un personnel non qualifie peuvent etre dangereuses.
- Cet apparéil doit être exclusivement utilisé par des adultes: ne pas laisser des enfants jouer avec le climatisationur.
- Cet apparéil doit être relié à une efficace installation de mise à la terre. Faites contrôle l'installation électrique par un électricien qualifié.
- Evitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
- Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise de courant.
- Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
N'installez pas l'appareil dans des locaux ou l'air peut containir du gaz, de l'huile, du soufre ou tout pres de sources de chaleur.
- Ne déposez pas d'objets lourds ou chauds sur l'appareil.
- Nettoyez les filtres anti-poussière au moins une fois par semaine.
- N'oubliéz pas d'exécuter le détartrage à la fin de chaque saisson (voir page 54). Dans les régions où l'eau est particulièrement riches en calcaire, il est conseilé d'ajouter dans l'eau l'additif anticalcaire spécial. L'additif anticalcaire est disponible dans les Centres de Service Àpès-Vente agréés.
- Evitez d'utiliser des appareils de chauffage tout pres du climatisationur.
- Si l'appareil ne peut pas se transporter à la verticale, le fixer à un plan incliné. Eviter de le coucher. Avant le transport, voirlez à vider la cuvette recueillant l'eau de condensation ainsi que la bassine. Àpès un transport, attendez au moins 1 heures avant demettre l'appareil en marche.
- Les matériaux utilisés pour l'emballage sont recyclables. Il est conseilé, par conséquent, de les déposer dans les conteneurs spéciaux pour le recyclage de ce type de déchets.
- Si l'appareil est utilisé dans des zones sans renouvellement d'air, il est indispensable d'adopter des mesures dééquates afin d'éviter que des fuites eventuelles de gaz réfrigerant ne stagnent dans la piece en entrainant des risques d'accordance.
- Cét apparéil doit être utilisé et rangé dans des pieces ayant un volume supérieur à 15m^3
Le R-290 est un réfrigerant conforme aux normes CEE sur l'écologie mais, libérées dans la nature, ces substances entament la couche d'ozone. Il est par conséquent recommandé de ne pas pencer le circuit frigorifique de la machine. Au moment de la démolir, portez le climatiseur dans un centre de récolte spécialisé.

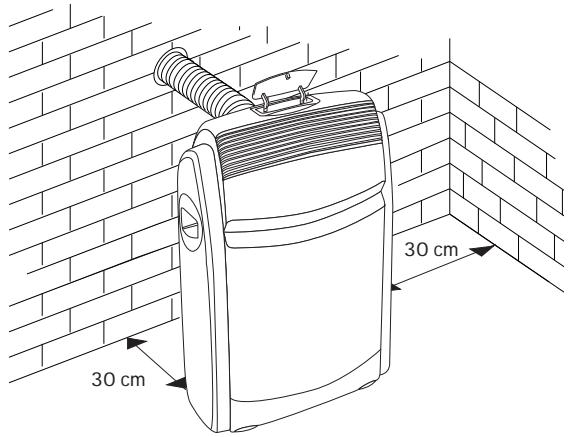

- Respectez une distance minimale de 50 cm entre liappareil et toute substance inflammable (alcool, etc.) ou réciements sous pression (vaporisateurs, etc.)

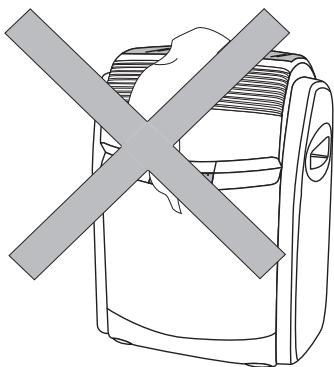

- Ne pas couvir l'appareil avec des sacs lors de son rangement.
- Les pieces non aérées, dans lesquelles est utilisé un apparéil contenant du réfrigerant inflammable, doit être compatibles de manière à ce que d'eventuelles fuites de gaz ne puissant pas atteindre un niveau de concentration qui pourrait causeur un incendie ou des explosions dérivant de la présence d'autres sources de chaleur (appareils électriques pour le chauffage, radiateurs, poëles ou équivalents).
- Si le cordon d'alimentation est abimé, il devra être remplace exclusivement par un personnel spécialisé agrée par le Fabricant.
Le climatiseur portable Pinguino
Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24^ et 27^ et avec une humidité relative d'environ 50% .
Le climatiseur est un apparéil qui enlève l'humidité et la chaleur de lapiece dans laquelle il est placé. Par rapport aux modèles à installation fixe, les climatiseurs portables représentent l'avantage de pouvoir être non seulement déplacés d'une piece à l'autre d'une maison mais aussi transports d'un édifice à un autre.
L'air chaud de votre pieceonne, sous I'effet du gaz refrigererant, a travers une batterie de refroidissement ou il cede la chaleur et l'humidite en exces avant d'être reintroduit dans la piece.
Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisée pour refroidir le gaz réfrigerant; ensuite, devenue chaude et humide, elle est éva-cuée vers l'extérieur.
Dans les modèles avec unité extérieur (SuperPinguino) le circuit se refroidit en exploitant l'air extérieur.
Pinguino ECO est le climati-seur ecologique de la derniere-génération. En effet, Pinguino necontient pas de gaz nocifs pour
I'ozone atmophérique
(CFC/HCFC). En outre, la grande efficacité de l'appareil vous permettra non seulement de réduire les consommations d'é
nergie électrique, mais aussi de minimiser l'impact sur l'effet de serre.
Opérations préliminaires avant l'utilisation
DESCRIPTION DE L'APPAREIL
1) Compartiment portetélécommande avec volet
2) Tableau de commande
3) Bouton de fonctionnement manuel
4)Grille de refoulement de I'air
5) Poignée escamtable
6) Panneau frontal
7) Cuvette
8) Réservoir
9) Bouton de réarmement
10)Grille d'aspiration de I'air
11) Poignée
12) Logement du tuyau d'évacuation de l'air
13)Tuyau de drainage
14) Grille d'aspiration de l'air
15) Bouchon bride
16) Tuyau d'évacuation de l'air
17)Embout pour tuyau d'évacuation de l'air
18) Ventouses
19)Cale-roulettes
20)Liquide détartrant
Voutrouvez ci-après toutes les indications nécessaires pour préparer de manière optimale le
fonctionnement de votre nouveau climatiseur.
CLIMATISATION SANS INSTALLATION
Il suffit de quelques simples opérations et Pinguino vous garantira les conditions de bien-être souhaitées:

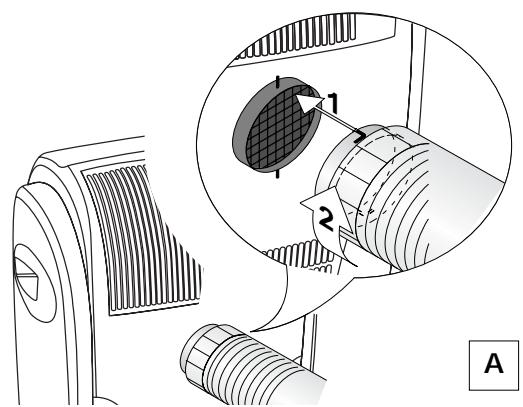

Fixez le tuyau d'évacuation de l'air dans le logement prévu à cet effet 12 sur la partie arrête de l'appareil, en l'insérant comme illustré à la figure A.
- Appliquez à l'extrémité du tuyau 16 l'em-bout pour fenêtre 17.

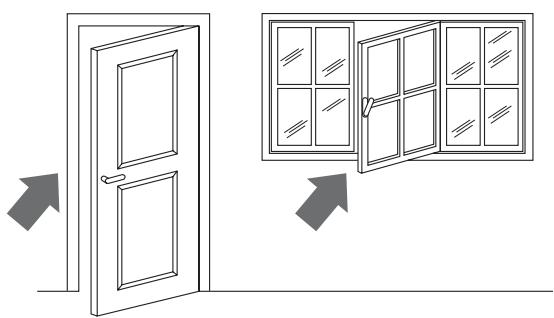

- Approchez le climatiseur pres d'une fenêtre ou d'une porte-fenêtre

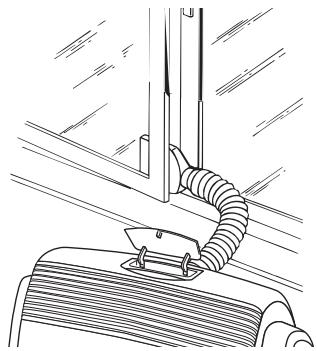

- Entrebailliez légèrement la fenêtre ou la portefenêtre et positionnez l'embout comme illustré à la figure B.
B

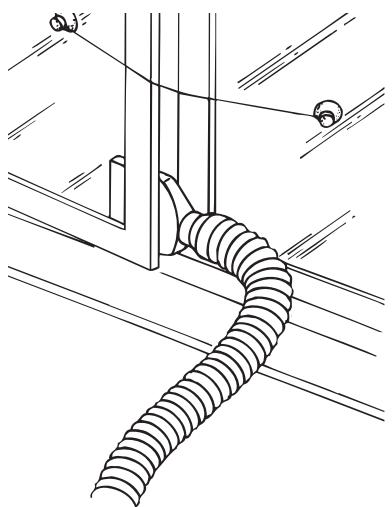

- Si vous avez une fenêtre à double battant, utilisez les ventouses 18 ) fournies avec l'appareil pour maintainir les vitres légèrement entrouvertes (fig. C).
C
Opérations préliminaires avant l'utilisation
Si vous le souhaitez, Pinguino peut être aussi installé de manière semi-permanente.
Dans ce cas, vous devrez complir les opérations suivantes:

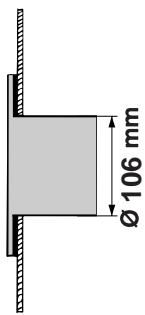

- Percez un trou dans un mur communicant avec l'extérieur ou bien à travers la vitre d'une fenêtre. Respectez la mesure de la hauteur et les dimensions du trou indiquées dans la figure D.
Dans la vitre de la fenetre
dans le socle en bois de la porte-fenetre
dans le mur,
nous vous conseillons d'isoler
la section du
mur avec un
matériau isolant
approprié.

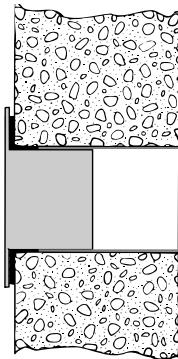

- Appliquez dans le trou l'accessoire bride 15 fourni avec l'appareil.
Fixez le tuyau 16 dans le logement prevu a cet effet sur la partie arriere de I'appareil 12 (fig. A).
- Appliquez l'extrémité du tuyau 16 à la bride 15 comme illustré à la fig. E.
Chaque fois que le tuyau 16 n'est pas raccordé, il est conseilé de boucher le trou au moyen du bouchon de la bride 15.
REMARQUE:
Dans le cas d'une installation semi-perma- nente, nous vous conseillons de laisser une portegement entrouverte (il suffit meme d'1cm) afin de garantir un renouvellement suffisant de I'air dans la piece.

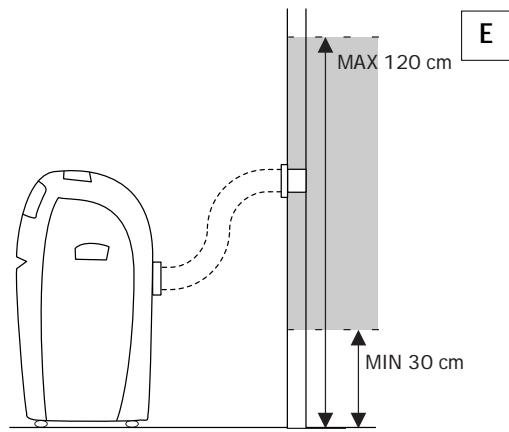

Limitez au minimum la longueur et les coudes des tuyaux d'air et évitez les étrangles.
D
Préparation a l'emploi
Bien qu'elle ne soit pas nécessaire au fonctionnement de l'appareil, l'eau contenue dans le réserve d'eau augmente la puissance réfrigerante de votre climatiseur Pinguino en réduisant, en même temps, le bruit et la consommation électrique. L'eau est utilisée pour diminuer la température du côte chaud de l'appareil et est ensuite dégagée vers l'extérieur sous forme de vapeur, par l'intémediaire du tuyau pour l'évacuation de l'air 16.
Utilisze de l'eau propre du réseau de distribution ne contenant pas de sels. La durée d'un plein d'eau dépend enormément des conditions ambiantes telles que la température, l'humidité, l'iso1ation, l'exposition de la piece, le nombre de personnes presentes, etc. À titre indicatif, la durée est de 8 heures.
Dès que l'eau du réservoir est épuisée, le fonctionnement sera automatiquement commuté d'eau à air. Au même moment, la quantité d'air expulsée par le tuyau arrêté augmentera.

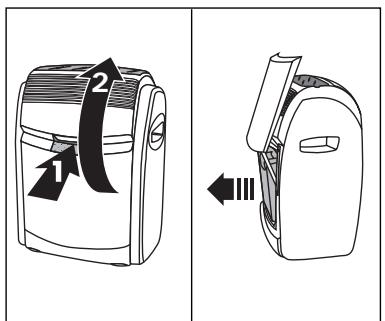

A) Ouvrez le panneau avant 6 en le saissant par le petit volet prévu à cet effet 5. Inclinez ensuite le réservoir d'eau 8 en le tirant vers le haut pour l'extraire.

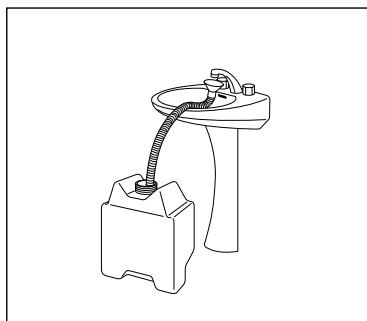

B) Enlevez le bouchon, retirez le tuyau extensible et replissez le réservoir en le laissant posé sur le sol.

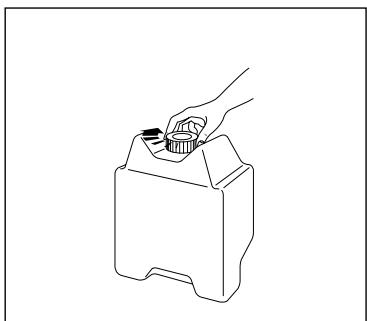

C) Une fois le remplissage terminé, remettez en place le tuyau extensible, serrez bien à fond le bouchon et placez le réservoir dans son logement avec l'inscription FRONT en vue.
Pendant le fonctionnement "à eau" et dans des locaux particulièrement silencieux (par exemple chambre à coucher), il est possible d'entendre un léger gargouillagement qui est tout à fait normal.
N'utilisez pas de l'eau contenant du sel de cuisine ou de l'eau détartrée au moyen de dispos- tifs prévoyant l'utilisation de sels.
Quand la telekomande ne pas utilise, on le peutmettre dans le logement prevu 1 Pour acceder au logement appuyer sur partie indiquee avec "push".

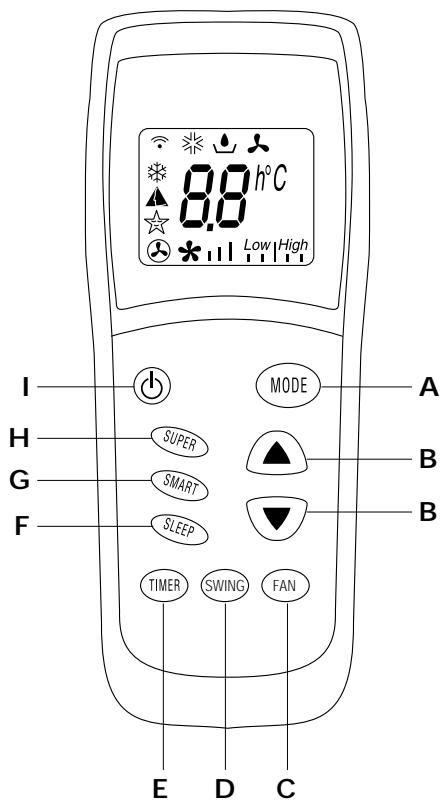

Description de la telecommande/ Branchement electrique
Transmission signal
Voyant conditionnement
Voyant déshumidification
Voyant ventilation
Voyant SUPER conditionnement
Voyant SMART
Voyant SLEEP
Vitesse ventilateur automatique
Vitesse ventilateur grande
LowHigh utilise pour regler la température en mode SMART ou Déshumidification
A. Touche MODE
Utilisée pour selectionner le mode de fonctionnement (climatisation, déshumidification, ventilation).
B. Touches de PROGRAMMATION DE LA TEMPERATURE AMBIANTE
Utilisées pour programmer la température ambiente ou pour programmer la minuterie.
C. Touche FAN
Utilisée pour programmer la vitesse du ventilateur sur, dans l'ordre, automatique, grande, moyenne, petite.
D. Touche SWING (seulement dans les modèles muraux)
E. Touche TIMER
Utilisée pour programmer ou annuler le fonctionnement de la minutesie.
F. Touche SLEEP（☆）
Utilisée pour programmer ou annuler la fonction automatique SLEEP.
G. Touche SMART ( A )
Si on appuie sur cette touche l'appareil désisit automatiquement le mode de fonctionnement le mieux adapté pour obtenir un comfort optimal.
H. Touche SUPER ( * )
Utilisée pourmettre en marche ou arreter le refroidissement rapide (le refroidissement rapide fonctionne avec le ventilateur a grande vitesse et la températureprogrammée automatiquementa 18^
I. Touche ON/OFF
Cette touche sert àmettre en marche l'appareil et à l'arrête. Note: l'afficheur visualise les programmations effectuees même lorsque le climatiseur est eteint.
BRANCHEMENT ELECTRIQUE
Avant de brancher la fiche à la prise de courant, vérifie que:
- la tension du secteur corresponde bien à la tension indiquée dans les caractéristiques techniques;
- la prise et la ligne d'alimentation électrique soient dimensionnées pour la charge de l'appareil;
- la prise soit appropriée à la fiche de l'appareil; en cas d'incompatibilité, faites replacer la prise;
- la prise soit reliée à une installation de mise à la terre efficace. La firme constructrice décline toute responsabilité en cas de non respect de cette norme pour la prévention des accidents.
En cas de remplacement du cable d'alimentation, mettez-vous en contact avec du personnel spécialisé.
LES VOYANTS LUMINEUX
Les voyants lumineux s'allument pour indiquer la fonction selectionnée ou pour signaler les éventuelles anomalies.
| FONCTION | VOYANT VERT | VOYANT JAUNE | VOYANT BLU |
| ETEINT | - | - | - |
| CLIMATISATION | allumé | - | - |
| VENTILATION | - | allumé | - |
| SUPER | - | - | allumé |
| PANNE | VOYANT VERT | VOYANT JAUNE | VOYANT BLU |
| ALARME* | clignotant | clignotant | clignotant |
| MANQUE D'EAU DANS LE RÉSERVOIR | allumé ou éteint | - | clignotant |
- Faire appel au service après-vente

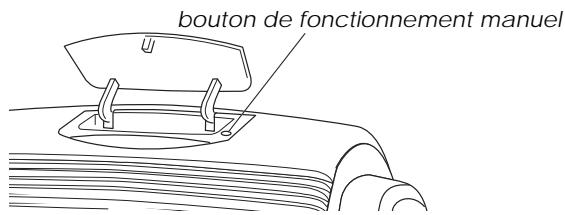

FONCTIONNEMENT FORCE
Ce mode de fonctionnement est sélectionné en cas de problèmes avec la télécommande (cassée, égarée ou piles déchargées).
Appuyer sur la touche 3 pour selectionner la fonction voulue (climatisation, ventilation, smart, eteint). Les voyants lumineux indiquent la fonction programmée, voir également le tableau ci-dessus. L'appareil selectionne automatiquement les valeurs de bien-être pour la fonction selectionnee.
Description de la telecommande
LA TELECOMMANDE
Mise en place des piles
- Poussez vers l'avant le couvercle (voir fig.).
- Mettre deux piles neuves non rechargeables, en veillant à les placer dans la bonne direction (+) et (-)
- Remettez le couvercle.
REMARQUE: NOUS VOUS CONSEILLONS D'UTILISER DE PREFERENCE DES PILES ALCALINES (LR03).
Aussi bien en cas d'élimination de la telecommande que de remplacement de la batterie, celle-ci doit être enlevée et éliminée conformément aux lois en vigueur étant donné qu'elle est nuisible pour l'environnement.
UTILISATION CORRECTE

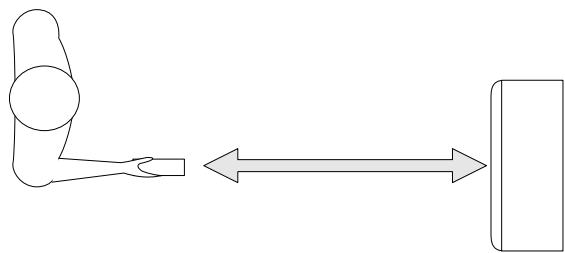

- Diriger la télécommande vers le récepteur de signal du climatiseur.
- Distance maximale: environ 7 mètres (sans aucun obstacle entre la télécommande et le récepteur).
- La télécommande doit être manipulée avec beaucoup de précaution: ne pas la laisser tomber, ne pas l'exposer aux rayons directs du soleil ni la placer à côté de sources de chaleur.
Sélection des fonctions
FONCTION CLIMATISATION
Appuyer sur la touche pourmettre l'appareil en marche.
- un bip signale la mise en marche du climatiseur et le symbole clignote sur l'afficheur.
- appuyer ensuite à plusieurs reprises sur la touche MODE, jusqu'à ce que le symbole climatisation s'affiche.
programmer la températe à l'aide des touches ▲▼.
- pour sélectionner la vitesse du ventilateur, il suffit d'appuyer plusieurs fois sur la touche FAN pour sélectionner la ventilation voulue (automatique, grande, moyenne, petite).
N.B: en fonction climatisation l'appareil enlève automatiquement l'excess d'humidité dans la piece.
FONCTION VENTILATION
En cas de temps lourd mais pas particulièrement chaud, il peut être suffisant d'activer la fonction ventilation.
- appuyer sur la touche . Un bip signale la mise en marche du climatiseur et le symbole clignote sur l'afficheur.
- appuyer ensuite sur la touche MODE, jusqu'à ce le symbole ventilation apparaisse sur l'afficheur.
- lorsque la fonction ventilation est activée, appuyer plusieurs fois sur la touche FAN pour sélectionner la vitesse voulue (minimum, moyenne, maximum).
FUNCTION SMART
Avec la fonction SMART le climatiseur désits lui-même comment fonctionner pour offrir un bien-être optimal.
- appuyer sur la touche pourmettre l'appareil en marche.Un bip signale la mise en marche du climatiseur et le symbole clignote sur I'afficheur.
- appuyer sur la touche SMART. L'appareil fonctionne en mode automatique et le symbole apparait sur l'afficheur.
Note: en mode SMART la température est contrôle automatique, toute fois, si la température voulue n'est pas encore atteinte il est possible de la diminuier ou de l'augmenter de 2^ au maximum, à l'aide des touches .
L'appareil sélectionnera automatiquement le mode de fonctionnement (climatisation, ventilation) et la vitesse optimaux.
La fonction automatique SLEEP est ideale pour la nuit car elle permet, à l'intérieur du mode de fonctionnement courant (climatisation, SMART) de réduire progressivement le fonctionnement du climateur jusqu'à son arrêt complet (après 8 heures). Pour seLECTIONNER la fonction SLEEP procéder comme suit:
- appuyer sur la touche ( ) pourmettre le climatiseur en marche.
- un bip signale la mise en marche du climatiseur et le symbole clignote sur l'afficheur.
- appuyer ensuite plusieurs fois sur la touche MODE, jusqu'à ce que le symbole de la fonction climatisation apparaisse sur l'afficheur.
- sélectionner la température voulue à l'aide des touches ▲▼.
- appuyer sur la touche SLEEP pour programmer la fonction nuit: l'afficheur affiche le symbole ☆.
- Appuyer de nouveau sur la touche SLEEP pour revenir au mode précédent. Avec cette fonction, le ventilateur fonctionne à petite vitesse.
La fonction nuit permet de maintainir la tempéature optimale dans la pièce, évitant une augmentation ou une diminution excessive de la tempéature avec un fonctionnement silencieux. Le flux d'air diminue, tandis que la tempéature de la pièce varie progressivement selon les exigencies de bien-être: elle augmente de 1^ après 60 minutes et de 2^ après 2 heures (il s'arrête au bout de 8 heures).
Sélection des fonctions
FUNCTION SUPER
Le mode SUPER est utilisé pour allumer ou arrêtier le refroidissement rapide. Le ventilateur fonctionne à grande vitesse, pour baisser automatiquement la température programmée à 18^ .
Pour selectionner la fonction SUPER proceder comme suit:
assurez-vous qu'il y a de l'eau dans le réservoir.
- appuyer sur la touche pourmettre en marche le climati-seur.
Un bip signal la mise en marche et le symbole clignote sur l'afficheur.
- appuyer sur la touche SUPE pour programmer la fonction. L'afficheur affiche le symbole
- levoyantbleu s'allumera sur l'affichage; s'il clignote, c'est pour indiquer qu'il faut replirle réservoir.
- pour revenir au mode précédent appuyer de nouveau sur la touche SUPER
- La fonction SUPER est désactivée automatiquement au bout de 15 minutes.
PROGRAMMATION DE LA MINUIERE
La minuterie permet de régler la mise en marche et l'arrêt retardé de l'appareil.
Ce réglage vous évitera de gaspiller de l'énergie électrique tout en optimisant les périodes de fonctionnement.
Programmation arrêt
- Lorsque le climatiseur est en marche, appuyer sur la touche TIMER; l'afficheur affiche les heures et le symbole "h" dignote. Programme le temps d'arrêt voulu à l'aide des touches (de 30 minutes à 24 heures).
- Appuyer de nouveau sur la touche TIMER pour confirmer la seLECTION effectuee. L'afficheur affiche le temps qui reste au fur et à mesure que le temps s'écoule.
- À la fin du tempsprogrammé l'appareil s'arrête automatiquement.
- Pour les 10 premières heures il est possible de programmer par tranches d'une demi-heure. Pour des temps supérieurs à 10 heures, la programmation est possible par tranches d'une heures.
- pour annuler l'horaire programme appuyer de nouveau sur la touche TIMER: un signal acoustique retentit.
Programmation de la mise en marche
- Lorsque le climatiseur est en marche, appuyer sur la touche TIMER: l'afficheur affiche les heures et le symbole "h" clignote. Programmer le temps de mise en marche voulu à l'aide de touches (de 30 minutes à 24 heures).
- Appuyer de nouveau sur la touche TIMER pour confirmer la sélection effectue.
- A la fin du temps programme, l'appareil se met en marche automatiquement.
- Pour les 10 premières heures il est possible de programmer par tranches d'une demi-heure. Pour des temps supérieurs à 10 heures, la programmation est possible par tranches d'une heures.
- Pour annuler l'horaire programme appuyer de nouveau sur la touche TIMER: un signal acoustique retentit et les trois voyants sur le climatiseur s'éteignent.

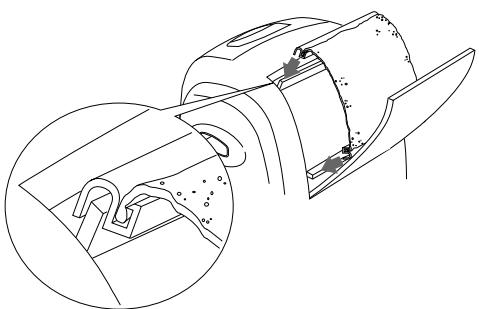

Filtre de purification
FILTRDE PURIFICATION
Votre apparéil est doté d'un contrôle de purification 3M. Le contrôle de purification est en mesure de capter même les impuretés les plus petites (jusqu'à 0,003 millimétres), comme la fumée de cigarette. Le contrôle de purification ne doit jamais être utilisé avec le contrôle antipoussière, qui est également fourni avec l'appareil.
Par conséquent,
A. Si vous souhaitez utiliser le filtr de purification : Retirez le filtr de purification du logement des filtrés ;
Enlevez la grille d'aspiration 10 (fig. F à la page 53) et le filtré anti-poussière qui y est accroché. Extrayez le filtré de purification de son emballage. Fixez le filtré de l'appareil en accrochant les deux extrémités plastiques aux supports prévus à cet effet sur le climatiseur (voir figure ci-dessous).
Conservez le filtrtre anti-poussiere.
B. Si le filtré anti-poussière vous suffit :
Enlevez le filtrte de purification du logement des filtres et conservez-le.
Conseils pratiques
CONSEILS PRATIQUES
Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatisationur:
fermez toutes les portes et les fenêtres de la piece à climatiser, sauf dans le cas d'une installation à travers un trou percé dans un mur. Dans ce cas, il est conseillé de laisser un entrebaillement d'une porte ou d'une fenêtre afin de garantir un bon renouvellement de l'air dans la piece.
Pour garantir un fonctionnement extréme-ment économique de votre climatiseur,
Fermez les portes et les fenêtres
n'exposez pas la piece aux rayons directs du soleil, en fermant les rideaux et/ou en baissant partiellement les stores.
- Ne déposez pas d'objets sur votre climatieur.
- N'obstruez pas l'aspiration 10 et le refoulement de l'air 4
Assurez-vous qu'il n'y ait pas de sources de chaleur dans la piece.
Ne couvre jamais l'appareil.
- Ne pas installer l'appareil dans des endroits humides.
- Ne pas utiliser l'appareil à l'extérieur.

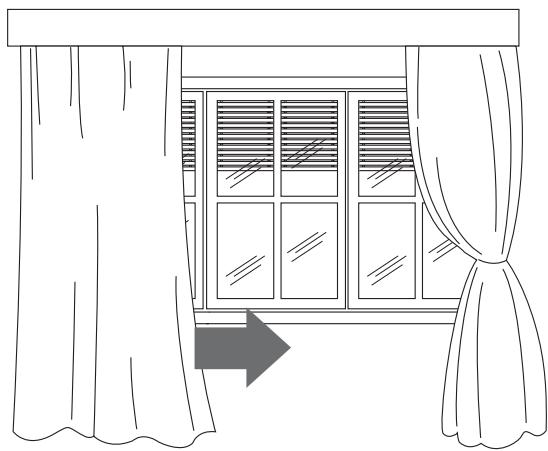

Baissez les stores ou fermez les ridesaux.
- Contrôlez que le climatiseur soit positionné sur un sol "parfaitement plat". Insérez eventuèlement les 2 cale-roulettes sous les roulettes avant.
Avant d'effectuer toute opération de nettoyage ou d'entretien, éteignez l'appareil et débranchez toujours la fiche de la prise de courant.
NETTOYAGE
Nous vous conseillons de nettoyer l'appareil avec un chiffon tout simplement humide et de l'essayer avec un chiffon sec. Pour des raisons de sécurité, ne nettoyez jamais le climatiseur avec de l'eau.
Precautions
N'utilise jamais d'essence, d'alcool ou de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire.
NETTOYAGE DES FILTRES
Afin de maintainir intacte l'efficacité de votre climatisationur, nettoyez le filtrer anti-poussière toutes les deux semaines.
Pour le nettoyage du filtré, il sera donc nécessaire de:

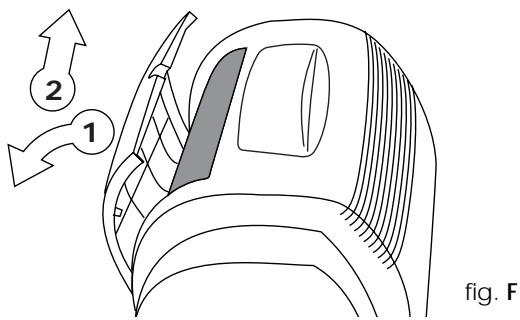

1.Enlever la grille d'aspiration 10 (voir fig.F).

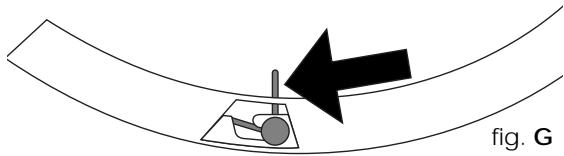

2.Retirer le porte-filtre siège du filtre en le décrochant de la grille extérieure. Pour le décrocher, pousser sur les deux ailettes placées sur le côté du porte-filtre (voir fig. G).
Pour éliminer la poussière qui s'est déposée sur le filtr, utilisez un aspirateur. Si le filtr est très sale, plongez-le dans de l'eau tiède et rincez-le ensuite plusieurs fois. La température de l'eau doit être inférieure à 40^ .
Après l'avoir lavé, laissez-le sécher avant de le remettre en place.
NETTOYAGE DE LA CUVETTE
Il est opportun de nettoyer la cuvette 7 au moins une fois par mois en procédant de la maniere suivante :
- Éteignez l'appareil et débranchez la fiche de la prise de courant.
Ouvrez le panneau avant 6 et enlevez le réservoir d'eau 8.
- Enlevez le bouchon du tuyau de drainage 13 situé derrière le climatiseur et videz l'eau dans un réseau.
- Dès que le drainage est terminé, remèt- tez en place le bouchon.
- Éliminez la saleté en frottant à l'aide d'un chiffon les parties où repose le réservoir d'eau.
CONTROLES AU DÉBUT DE LA SAISON
Vérifiez que le cordon d'alimentation et la prise soient parfaitement intacts et assurez-vous que l'installation de la mise à la terre soit efficace. Respectez scrupuleusement les normes d'installation.
OPÉRATIONS CONSEILLÉES À LA FIN DE LA SAISON
1) Effectuez le détartrage (voir page 54).
2) Videz l'eau de la cuvette de stockage
3) Faites fonctionner l'appareil en mode de ventilation seulement pendant une demi-heure environ afin de faire secher l'intérieur du climatiseur.
4) Éteignez l'appareil et débranchez la fiche de la prise de courant.
5) Enlevez le tuyau d'évacuation 16.
6) Nettoyez le filtre et laïssez-le sécher complètement avant de le remettre en place.
Lorsque le dépôt de calcaire devient excessif (en moyenne après 400 heures de fonctionnement) et de toute façon une fois par saison, il est indispensable d'effectuer le détartrage comme décrit ci-dessous.
Pour détartrer l'appareil, il faut prévoir :
1/4 litre de liquide détartrant 20
3/4 d'eau propre.
Procedez de la maniere suivante :

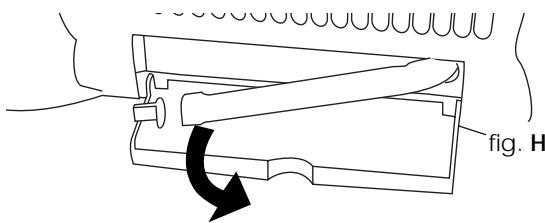

1) Enlevez le réserve [8] d'eau de l'appareil et videz l'eau contenue dans la cuvette de stockage [7] par l'intérimédiaire du tuyau de drainage [13] (fig. H).

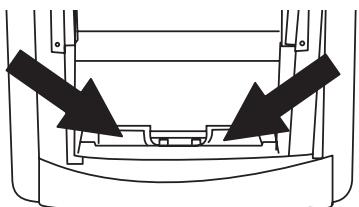

2) Fermez le tuyau de drainage 13. Versez 1/4 de I. de liquide détartrant et 3/4 d'eau propre dans la cuvette de stockage 7 située sous le réservoir (fig. I) sur le fond de l'appareil.
3) Faites fonctionner le climatisationur pendant une demi-heure environ (en la fonction climatisation).
4) Videz ensuite tout le liquide encore contenu dans la cuvette et rincez abondament. Pendant le rincage, le tuyau de drainage doit être ouvert et l'appareil en marche.
5) Débranchez la fiche de la prise de courant et nettoyez à fond la cuvette à l'aide d'un chiffon propre.
6) ÀpRES avoir nettoyé la cuvette, le climati-seur peut à nouveau fonctionner normalement.
fig.1
SI AU MOMENT DE LA REUTILISATION DU CLIMATISEUR, APRES LES OPÉRATIONS DE NETTOYAGE SUSMENTIONNÉES, VOUS CONSTATEZ LA PRESENCE DE TRACES DE MOUSSE DANS L'EAU, CELA EST TOUT À FAIT NORMAL. TANDIS QUE SI LA MOUSSE EST, PAR CONTRE, ABONDANTE, RINCEZ À NOUVEAU LE CLIMATISEUR.
S'IL EST NECESSAIRE DEMANDEZ DES QUANTITÉS SUPPLEMENTAIRES DE LIQUIDE DÉTARTRANT AU CENTRE DE SERVICE APRès-VENTE LE PLUS PROCHE.
ATTENTION:
L'utilisation de produits autres que De'Longhi pourrait provoquer des dommages aux composants interieurs et interrompre ainsi les conditions de la garantie.
Si l'appareil ne fonctionne pas normalement
| PROBLEMES | CAUSES | SOLUTIONS |
| Le climatiseur ne fonctionne pas | absence de courantla fiche n'est pas branchéele ventilateur est bloquéle dispositif de sécurité de l'appareil inter-vient. | réactiver la courantbrancher la fichefaire appel au service après-ventePour remettre en fonction l'ap-pareil appuyer sur la touche9.Si le problème reste,appeler le service d'assistance. |
| Le climatiseur ne fonctionne quependant peu de temps | le tuyau d'évacuation a un étranglementle tuyau d'évacuation est obstruéle tuyau d'évacuation forme des plis | déployer correctement letuyau d'évacuationverifier s'il existe des obstaclesempêchant l'évacuation del'air à l'extérieurenlever les plis |
| Le climatiseur fon-citionne mais refroidit pas lapiece | fenêtre ouverteune source de chaleur (brûleur, lampe, etc.)fonctionne dans la piece ou bien il y abeaucoup de monde dans la pieceThermostat régèle trop hautfiltres à air encrassésla puissance du climatiseur n'est pas approp-prée aux conditions et aux dimensions de lapiece | fermer la fenetreéliminer la source de chaleurBaisser le thermostat (la teleco-mande)nettoyer les filtres ou les rem-placer |
| L'affichage de la télécommande estfaible ou absent | piles déchargées | remplacer les piles |
| Odeur bizarre dansla piece | filtres à air encrassés | nettoyer les filtres d'air ou lesremplacer |
| Le climatiseur ne fon-c-tionne pas pendant 3minutes environ aprèsla remise en marche | le dispositif de sécurité de l'appareil inter-vient | attendre que 3 min. se soientécoulées |
CHARACTERISTIQUES TECHNIQUES
Tension
d'alimentation voir plaquette signaletique
Puisance max. absorbée
en climatisation
Puissance réfrigérante
réfrigérante
Vitesses de ventilation 3
Volume air traité max. 370 m³/h
Dimensions :
- largeur 580 mm
hauteu 785 mm
profondeur 435 mm
CONDITIONS DE FONCTIONNEMENT CONSEILLÉES
Température dans la piece: . . .21 ÷ 35°C
