Type de produit	Sèche-linge à condensation
Marque	LADEN
Modèle	AM 3888
Dimensions (L x H x P)	600 x 855 x 600 mm
Capacité de séchage	Jusqu'à 8 kg (estimation)
Alimentation électrique	220-240 V ~ 50 Hz
Programmes de séchage	Coton, synthétiques, délicats, prêt à repasser, prêt à ranger
Options	Délicat, départ/pause
Niveau sonore	Environ 65 dB(A) (estimation)
Consommation énergétique	Classe énergétique B (estimation)
Système de vidange	Bac de récupération d'eau ou vidange directe (avec kit optionnel)
Filtre à peluches	Nettoyage après chaque cycle
Condenseur	Nettoyage mensuel, amovible
Sécurité enfants	Verrou de porte avec fente horizontale/verticale
Réversibilité de la porte	Possible, avec doigt de sécurité
Accessoires fournis	Tuyau de vidange (selon modèle)
Poids net	Environ 35 kg (estimation)
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - AM 3888 LADEN

Comment nettoyer le filtre à peluches ?

Après chaque cycle de séchage, ouvrez la porte, tirez le filtre vers le haut, ouvrez-le, éliminez les peluches avec une brosse douce ou vos doigts, puis fermez et réinstallez le filtre.

Comment vider le bac de récupération d'eau ?

Videz le bac de récupération à la fin de chaque cycle de séchage. Pour éviter de le vider, vous pouvez raccorder le tuyau de vidange directe (kit optionnel).

Comment nettoyer le condenseur ?

Au moins une fois par mois, mettez le sèche-linge hors tension, ouvrez la porte, appuyez sur le bouton d'ouverture du volet du condenseur, retirez le condenseur, nettoyez-le à l'eau courante, essuyez les joints, et replacez-le en positionnant le repère TOP vers le haut.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil, retirez le doigt de sécurité, dévissez les vis de charnière, retirez la porte, démontez le verrou, retournez la porte, fixez-la du côté souhaité, réinstallez le verrou et le doigt de sécurité.

Que faire si le séchage est trop long ou le linge reste humide ?

Vérifiez le programme sélectionné, l'humidité du linge (vitesse d'essorage >800 tr/min), la propreté du filtre et du condenseur, la température ambiante et si l'option Délicat n'est pas activée.

Comment activer la sécurité enfants ?

Ouvrez la porte, tournez la vis en plastique à 90° dans le sens horaire avec une pièce de monnaie : fente verticale = porte non verrouillable, fente horizontale = verrouillage possible.

Que faire si le voyant du filtre ou du bac est allumé ?

Nettoyez le filtre, videz le bac de récupération d'eau, vérifiez que le réservoir est bien en place et que le condenseur est propre. Réinitialisez si nécessaire.

Peut-on raccorder le sèche-linge directement à l'évacuation ?

Oui, pour les modèles avec bac en haut, un raccordement direct est possible en utilisant le kit d'accessoires disponible auprès du revendeur ou du Service Après-Vente.

Comment installer le sèche-linge en superposition ?

Un kit de superposition est disponible pour placer le sèche-linge au-dessus d'un lave-linge à chargement frontal. Contactez votre revendeur ou le Service Après-Vente.

Quels produits ne pas mettre dans le sèche-linge ?

Ne séchez pas de linge traité avec des sprays ou liquides inflammables (essence, huile, aérosols). Retirez les briquets des poches. N'utilisez pas de détergents inflammables à proximité.

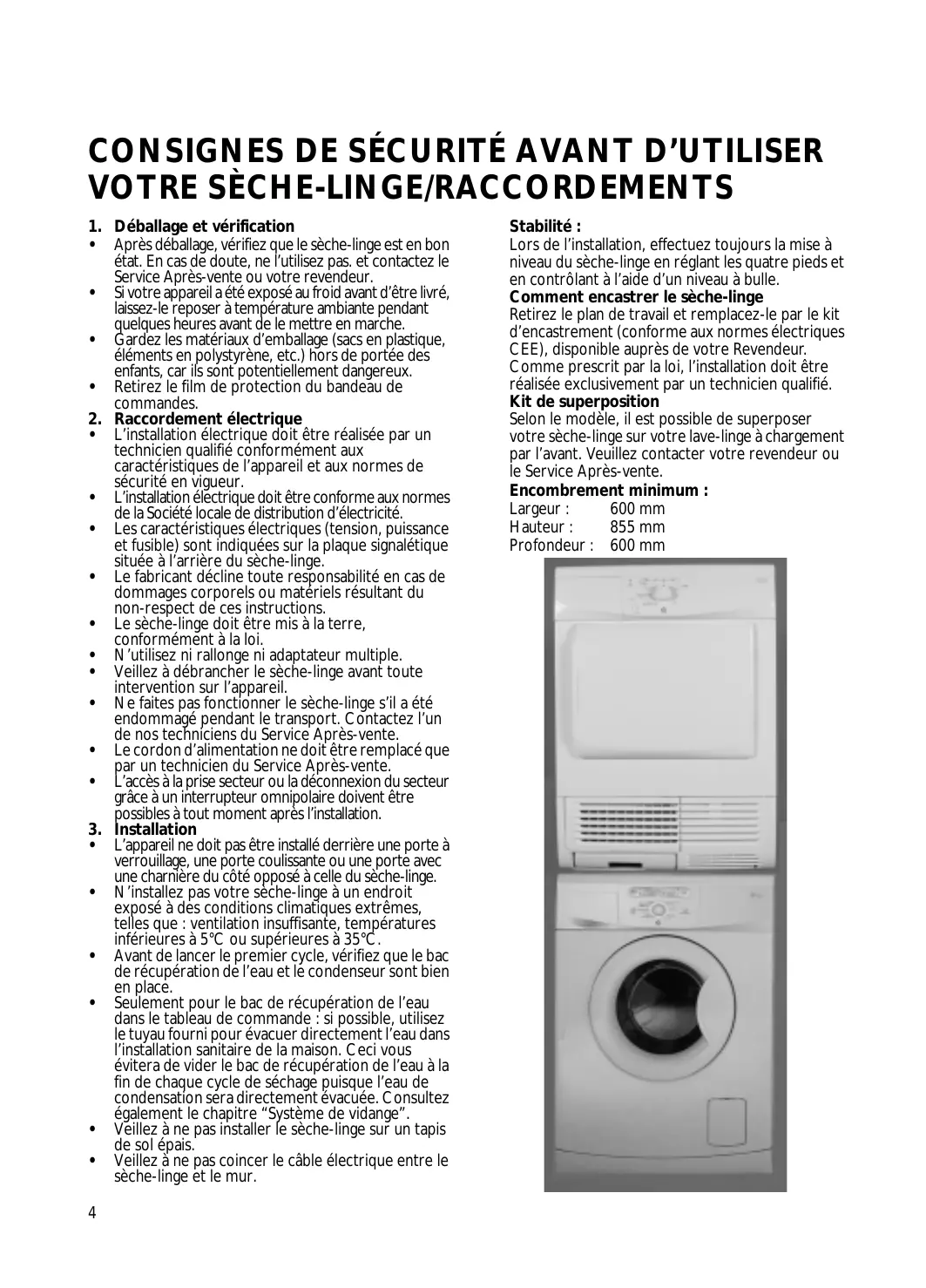

MODE D'EMPLOI AM 3888 LADEN

1. Déballage et vérification

• Àpres déballage, vérifie que le sèche-linge est en bon état. En cas de doute, ne l'utilise pas. et contactez le Service Àpres-vente ou votre revendeur.
• Si votre apparéil a été exposé au froid avant d'être livre, laissez-le reposer à température ambiente pendant quelques heures avant de lemettre en marche.
• Gardez les matériaux d'emballage (sacs en plastique, éléments en polystyrene, etc.) hors de portée des enfants, car ils sont potentiellement dangereux.
• Retirez le film de protection du bandeau de commandes.

2. Raccordement electrique

• L'installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l'appareil et aux normes de sécurité en viqueur.
• L'installation électrique doit être conforme aux normes de la Société locale de distribution d'électricité.
• Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l'arrière du sèche-linge.
• Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant du non-respect de ces instructions.
  Le sèché-linge doit être mis à la terre, conformément à la loi.
• N'utilisez ni rallonge ni adaptateur multiple.
  Veillez à débrancher le seche-linge avant toute intervention sur l'appareil.
• Ne faites pas fonctionner le sèche-linge s'il a été endommagé pendant le transport. Contactez l'un de nos techniciens du Service Àpre-s-vente.
• Le cordon d'alimentation ne doit être remplace que par un technicien du Service ÀpRES-vente.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l'installation.

3. Installation

L'appareil ne doit pas etre installederriere une porte a verrouillage,une portecoulissante ou une porte avec une charniere du cote opposé a celle du sèche-linge.
- N'installez pas votre sèche-linge à un endroit exposé à des conditions climatiques extrêmes, telles que : ventilation insuffisante, températures inférieures à 5^ ou supérieures à 35^ .
- Avant de lancer le premier cycle, vérifie que le bac de récapération de l'eau et le condenseur sont bien en place.
- Seulement pour le bac de récapération de l'eau dans le tableau de commande : si possible, utilisez le tuyau fourni pour evacuer directement l'eau dans l'installation sanitaire de la maison. Ceci vous évitera de vider le bac de récapération de l'eau à la fin de chaque cycle de séchage puisque l'eau de condensation sera directement evacuée. Consultez également le chapitre "Système de vidange".
Veillez à ne pas installer le sèche-linge sur un tapis de sol écais.
Veillez à ne pas coincer le cable électrique entre le sèche-linge et le mur.

Stabilité :

Lors de l'installation, effectuez toujours la mise à niveau du sèche-linge en réglant les quatre pieds et en contrôle à l'aide d'un niveau à bulle.

Comment encastrer le sèche-linge

Retirez le plan de travail et remplacez-le par le kit d'encastrement (conforme aux normes electriques CEE), disponible auprès de votre Revendeur.
Comme prescrit par la loi, l'st installation doit etre réalisée exclusivement par un technicien qualifié.

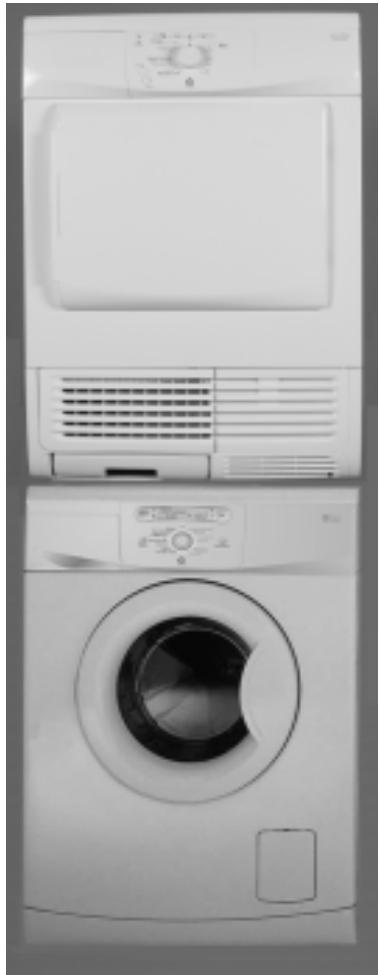

Kit de superposition

Selon le modele, il est possible de superposer.
votre sese-linge sur toute lave-linge a chargement
par I'avant.Veuillez contacter votre revendeur ou
le Service Apre's-vente.

Encombrement minimum :

Largeur: 600 mm

Hauteur: 855 mm

Profondeur: 600 mm

CONSIGNES DE SECURITE ET RECOMMANDATIONS GENÉRALES

1. Emballage

Les matériaux d'emballage sont recyclables à 100 % et portent le symbole de recyclage

2. Conseils pour economiser l'énergie

• Séchéz toujours une pleine charge : en fonction du type de textiles et du programme/temps de séchage.
  Utilisez toujours la vitesse d'essorage maximale autorisée de votre lave-linge, car un essorage mécanique consomme moins d'énergie. Vous gagnerez du temps et vous économiserez de l'énergie lors de l'utilisation du sèche-linge.
• Ne séchez pas le linge plus qu'il n'est nécessaire.
  Nettoyez le filtre après chaque cycle de séchage.
• Installez votre sèche-linge dans unepiece à températuremodérée,entre 15^ et 20^ .Si la température ambiente est supérieure,aéré la piece.
• Sélectionnez toujours un programme/temps de séchage qui convient à la charge afin d'obtenir les résultats de séchage requis.
• Sélectionnez l'options Delicat seulement pour les petites charges.
• Séchéz le coton en y joignant, par exemple les éléments pré t à repasser et pré t à ranger. Commencez par le programme/temps de séchage pré t à repasser puis, en fin de cycle, retirez le linge à repasser et séchéz le reste de la charge avec le programme pré t à ranger.

3. Mise au rebut de l'emballage et d'un ancien apparéil hors d'utilisation :

Ce séche-linge est fabriqué à partir de matérielux réutilisables. Si vous decide de vous séparer de votre apparéil, vous devez le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets.

• Avant la mise au rebut, coupelez cable d'alimentation afin de rendre le seche-linge inutilisable.

4. Sécurité enfants :

Il faut interdire aux enfants de jouer avec le sèche-linge.

5. Recommendations generales :

• ÀpRES l'utilisation, ramenez toujours le bouton de sélection du programme/temps de sechage en position "0" pour éviter la mise en marche accidentelle du seche-linge.
• Avant le nettoyage ou toute intervention sur le sèchelinge, mettez-le hors tension et débranchez-le.
• Pour nettoyer l'extérieur du sèche-linge, utilisez un détergent neutre et un chiffon humide.
  N'tutilisez jamais de produits abrasifs.
  N'utilisez pas de détergents inflammables.

• N'utilise pas le seche-linge si des produits chimiques ont ete utilisés pour le nettoyage.

• Le linge traité ou contaminé par des sprays ou liquides détergents inflammables, comme de l'essence, de l'huile alimentaire ou des aerosols ne peut enaucun cas etre mis dans ce sèche-linge.

• Ne laïsez pas les briquets dans les poches.
• N'utilisez et ne stockez jamais des produits inflammables à proximé du seche-linge.
  Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte.
• Si le filtré est encrassé, nettoyez-le avec de l'eau et une Brosse douce.
• Les peluches peuvent traverser le filtr. Il est donc nécessaire de nettoyer, de temps en temps, la zone entourant le filtr (y compris en dessous du filtr) avec une Brosse, un chiffon humide ou un aspirateur.
• Si nécessaire, le cable d'alimentation doit être remplaced par un cable d'alimentation d'origine, disponible auprès de notre Service Àpres-vente. Le cable d'alimentation ne peut être remplaced que par un technicien qualifié.

Prudence, car le panneau arrêté peut être chaud.

Déclaration de conformité CE

• Ce sèche-linge a été uncon, fabriqué et distribué en conformité avec les exigences de sécurité des directives CE :

• Directive 73/23/CEE relative à la base tension

• Directive 89/336/CEE relative à la compatibilité electromagnétique
• Directive 93/68/CEE relative aux marques CE.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole — presente sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis a un centre de collecte des déchets chargedu recyclage des équipements electriques et electroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au suje du traitement, de la recupération et du recyclage de cet apparéil, veuillusz vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à vosere revendeur.

Utilisez le sèche-linge uniquement à des fins domestiques.

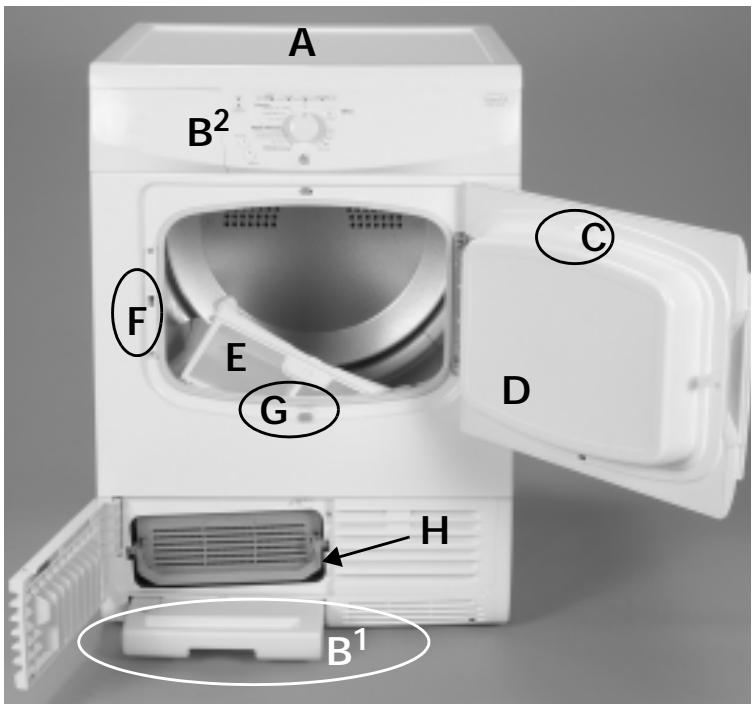

DESCRIPTION DU SÉCHE-LINGE

A. Plan de travail.
B1. Bac de récapération de l'eau, version BASSE ou
B2. Bac de récapération de l'eau, en haut (selon modèles).
C. Doigt de sécurité de porte.
D. Porte : Pour ouvrir la porte : tirez sur la poignée. Pour fermer la porte : poussez-la delicatement jusqu'à la fermeture.
E. Filtre.
F. Sécurité enfants.
G. Bouton d'ouverture du volet du condenseur.
H. Condenseur.

Remarque: selon le modele, I'ouverture du volet est horizontale ou verticale. Ceci ne modifie pas le fonctionnement du volet.

RAPPEL - ENTRETIEN ET NETTOYAGE

CHAQUE CYCLE DE SECHAGE

• Nettoyez le filtré au terme de chaque cycle de séchage.

Ouvrez la porte.

Tirez le filtrer vers le haut.

Ouvrez le filtré.

Éliminez les peluches à l'aide d'une brossé douce ou de vos doigts.

Fermez le filtre.

Réinstallé le filtré.

• Videz le bac de récapération à la fin de chaque cycle de séchage.

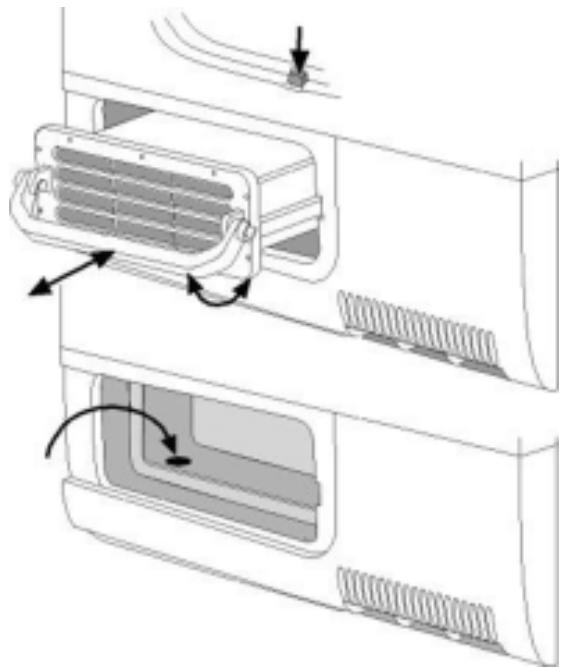

CHAQUE MOIS

• Nettoyez le condenseur au moins une fois par mois (référez-vous au chapitre "CONDENSEUR").

Éliminez les résidus/pluches qui se sont déposées sur les joints et sur l'intérieur du condenseur à l'aide d'un chiffon humide.

Retirez les fibres dans et autour du trou d'évacuation d'eau au moins une fois par mois.

RACCORDEMENT DU SYSTEMÉ D'ÉCOULEMENT D'EAU

Seulément valable pour le bac de récapuration de l'eau placé en haut

Pour éviter de vider le bac de récapération de l'eau à la fin de chaque cycle de séchage, il est possible d'évacuer l'eau de condensation.

Avis : en général, le tuyau d'évacuation n'est pas fourni ; vous doivent utiliser le kit d'accessoires disponible auprès de votre revendeur ou du Service Àpreès-Vente.

Veuillez contacter vous revendeur ou le Service ÀpRES-Vente pour obtenir la référence de l'accessoire à utiliser.

Le raccordement pour la vidange directe se trouve à l'arrière du sèche-linge.

A. Placez une serpilliere au-dessous pour recueillir les fuites d'eau eventuelles.

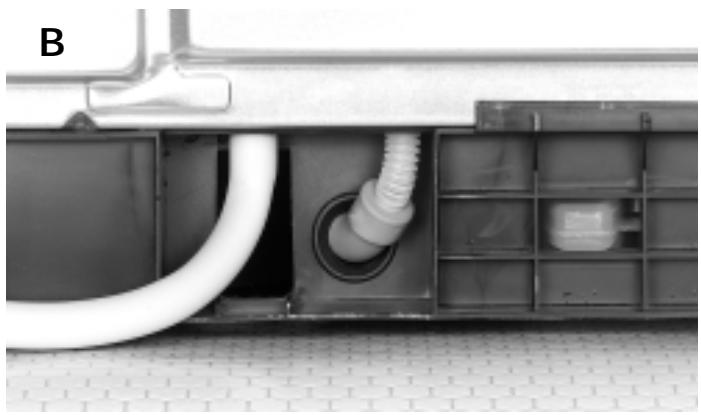

B. Retirez le tuyau situé en bas du sèche-linge et place-le dans l'orifice.

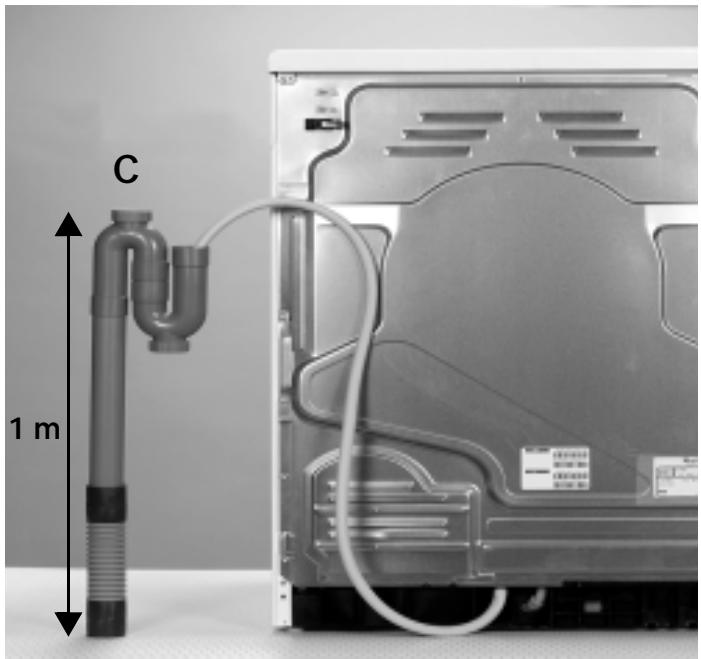

C. Fixez le tuyau (longueur: 1,5 m) par rapport à la canalisation de sortie. La différence de hauteur entre les deux raccordements de vidange ne doit pas dépasser 1 m.

Avertissement : pour éviter un effet de siphon, veillez à ce que l'extrémité du tuyau ne soit pas immergée dans l'eau de vidange. Evitez de plier et de tordre le tuyau flexible.

RéVERSIBILITÉ DE LA PORTE/VERROU SECURITE ENFANTS

Reversibilité de la porte

A. Debranchez le sèche-linge.
B. Ouvrez la porte.
C. Retirez le doigt de sécurité situé sur la partie supérieure de la porte en le tournant de 90 degrés à l'aide d'une clé à molette.

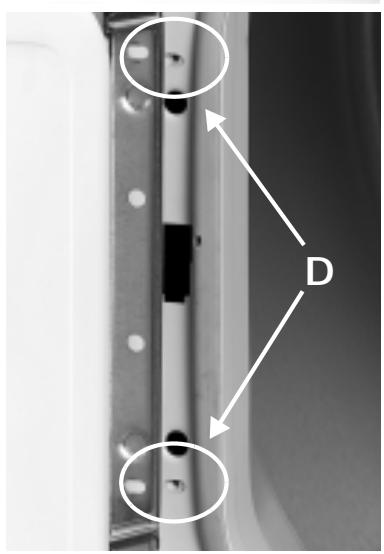

D. Devissez les 2 vis de charnière et enlevez la porte.
E. Retrait du verrou de la porte :

Desserrez les 2 vis situées au-dessus et au-dessous du système de verrouillage de la porte.

Soulevez le verrou de la porte du bas, faites-le glisser vers le haut sur 1,5 cm environ, puis dégagez-le.

F. Retournez la porte :

Fixez la porte du côte souhaite à l'aide des 2 vis.

Veillez visser en position horizontale pour éviter d'écraser le joint.

G. Insérez le verrou de la porte de l'autre côté de la charnière et enoncez-le d'environ 1,5 cm.
H. Fixez les 2 vis situées au-dessus et au-dessous du verrou.

I. Veillez à ne pas inverser le sens du verrou.
Le verrou de sécurité enfants doit se trouver au-dessus du mécanisme de verrouillage.
J. Remettez le doigt de sécurité en place à l'intérieur de la porte (en haut).

Sécurité enfants

Utilisation du verrou de sécurité enfants

1. Ouvrez la porte.
2. Tournez la vis en plastique (I) de 90^ dans le sens des aiguilles d'une montre à l'aide d'une piece de monnaie ou d'un tournevis.

Fente verticale: la porte ne peut pas etre verrouillée.

Fente horizontally : le verrouillage de la porte est possible.

CONDENSEUR

Avant le nettoyage ou toute intervention sur le sèche-linge, mettez-le hors tension.

Nettoyez le condenseur au moins une fois par mois en procédant comme suit :

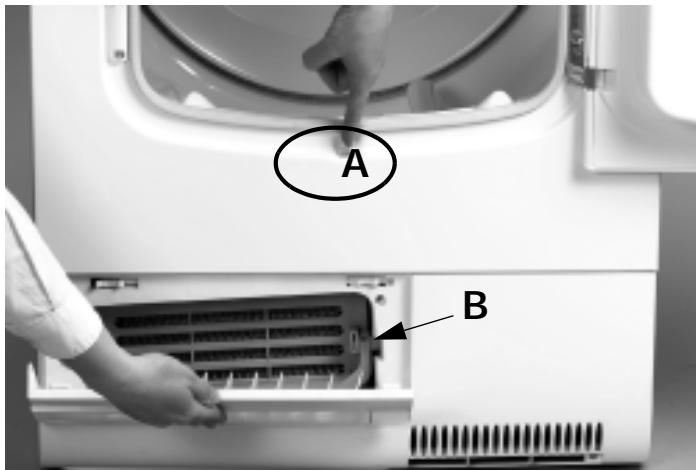

A. Ouvrez la porte et appuyez sur le bouton d'ouverture du volet du condenseur situé en bas du cadre de la porte.
B. Le volet du condenseur s'ouvre.

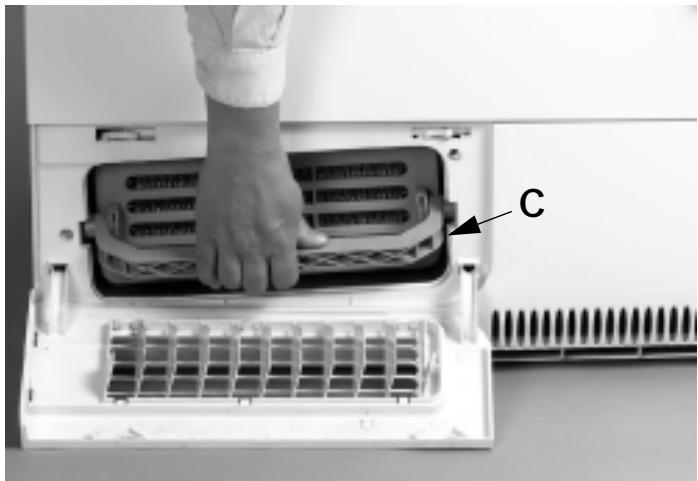

C. Soulevez la poignée du condenseur pour la mesure à l'horizontal et sortez le condenseur de son logement.

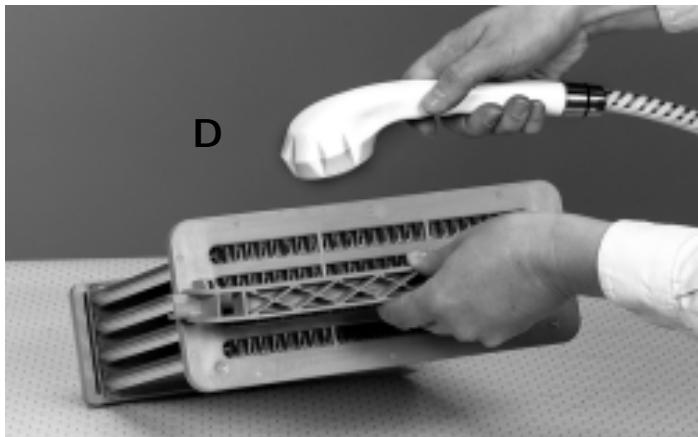

D. Nettoyez le condenseur à l'eau courante en le returnant pour atteindre tous les recoins, en particulier à l'avant et à l'arrête.
E. Essuyez la poussière et les peluches qui se sont déposées sur les joints et sur les plaques du condenseur.
F. Retirez les peluches amassées dans le logement du condenseur. Veillez à ce que l'orifice d'évacuation (partie avant gauche du logement) ne soit pas bouché par des peluches.
G. Introduisez complètement le condenseur dans son logement (le repère TOP ou HAUT doit être positionné vers le haut) enmaintenant la poignée en position horizontale, puis abaissez la poignée.
H. Fermez la porte du volet.

Les plaques en aluminium du condenseur peuvent se décolorer avec le temps.

Remarque: selon le modele, l'ouverture du volet peut etre horizontale ou verticale.Ceci ne modifie pas le fonctionnement du volet.

DIAGNOSTIC RAPIDE/SERVICE APRÉS-VENTE

Guide de dépannage

En cas de panne et avant de contacter le Service
Après-vente, faites les vérifications suivantes pour déterminer l'origine du problème et y remédier, dans la mesure du possible :

Le séchage est trop long / Le linge n'est pas sec :

• Avez-vous sélectionné le bon programme de sechage?
• Le linge n'était-il pas trop humide (vitesse d'essorage du lave-linge inférieure à 800 tr/min? Si la vitesse d'essorage est inférieure à 800 tr/min., le bac de récapération de l'eau pourrait se trouver plein, et provoquer ainsi une interruption du cycle de séchage. Dans ce cas, vidanger le bas de récapération d'eau avant de redémarrer le programme)?
  Le filtr est-il sale (voyant du filtré allumé)?
• Le condenseur est-il sale (reportez-vous à la notice d'emploi)?
  La température ambiente est-elle trop élevée?
• Les voyants FIN et Antifroissage sont-ils allumés? Le cycle de séchage est terminé; vous pouvezPTRirer le linge du tambour.
  L'option Delicat a-t-elle ete selectionnee?

Le sèche-linge ne démarre/fonctionne pas : (après une panne de courant et/ou une coupure de l'alimentation du sèche-linge, appuyez toujours sur la touche “Départ/Pause").

• La fiche du cordon d'alimentation est-elle bien branchée?
• Y a-t-il une coupure de courant?
• Le fusible est-il en bon état?
  La port est-elle bien fermée?
  Le programme est-il selectionné?
• Un département est-il selectionné?
• Avez-vous appuyé sur la touche "Départ/Pause"?

Levoyant du filtré,du bac de récepération de l'eau ou du condenseur est allumé:

• Le filtré est-il propre?
  Le bac de récapération de l'eau est-il plein?
  Le réservoir d'eau est-il bien en place?
• Le condenseur est-il propre et la réinitialisation a-t-elle esté effectué?

Il y a des fuites d'eau sous le sèche-linge :

Le condenseur est-il bien en place?
- Y a-t-il des peluches sur le joint du condenseur ?
- Y a-t-il des peluches sur le joint de la porte ?
Le bac de récapuration de l'eau est-il bien en place?
Le sèche-linge est-il bien de niveau ?

ServiceAprés-vente

Après avoir effectué les contrôleis indiqués, si l'anomalie persiste ou réapparait, arrêtez votre sèche-linge et appelez le Service après-venture (voir la garantie).

Veuillez indiquer :

La nature de la panne.
Le type et le modele du sèche-linge.
- Le code d'identification de l'appareil (numéro figurant après le mot Service sur la plaque signalétique adhéasive) à droite de l'ouverture de la porte.
- Voiture adressé complète et votre numéro de téléphone.

SERVICE 0000 000 00000
