AKM 519 - Plaque de cuisson WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	Whirlpool
Modèle	AKM 519
Type de produit	Plaque de cuisson gaz encastrable
Nombre de brûleurs	5 brûleurs (rapide, semi-rapide, auxiliaire, triple couronne, poissonnière)
Diamètres des brûleurs	Rapide 9.1 cm, Semi-rapide 6.4 cm, Auxiliaire 4.5 cm, Triple couronne 12 cm, Poissonnière 23x4.5 cm
Alimentation	Gaz (naturel ou butane/propane) et électrique (allumage)
Tension électrique	230 V (selon plaque signalétique)
Type de gaz compatible	G20 (gaz naturel), G30/G31 (butane/propane) - adaptables via injecteurs
Puissance totale	Variable selon brûleurs (ex: rapide ~3 kW)
Allumage	Electrique intégré
Sécurité	Arrêt de sécurité des brûleurs (robinets), débrancher avant nettoyage
Matériaux	Acier inoxydable (surface), grilles en fonte avec pieds caoutchouc
Nettoyage	Eau chaude et savon, détergent doux; éviter produits abrasifs et vapeur
Entretien des brûleurs	Démontage et trempage dans eau savonneuse, séchage, vérification des orifices
Installation	Encastrable dans plan de travail 20-50 mm; nécessite une ventilation
Dimensions de découpe	Reportez-vous à la fiche produit séparée
Raccordement gaz	Tube rigide cuivre/acier ou flexible inox (max 2 m)
Raccordement électrique	Dispositif de coupure omnipolaire (3 mm d'ouverture)
Adaptation gaz	Remplacement des injecteurs et réglage du ralenti
Pièces détachées	Injecteurs, joints, boutons, grilles, chapeaux de brûleurs
Réparabilité	Service après-vente agréé recommandé; utilisation de pièces d'origine
Classe d'appareil	Classe 3 (usage cuisson exclusivement)
Certifications	Directives Gaz 90/396/CEE, Basse tension 73/23/CEE, CEM 89/336/CEE, 93/68/CEE
Pays d'utilisation	Pays mentionnés sur la notice et la plaque signalétique

FOIRE AUX QUESTIONS - AKM 519 WHIRLPOOL

Que faire si le brûleur ne s'allume pas ?

Vérifiez d'abord que le robinet principal de gaz est ouvert. Assurez-vous que la distribution de gaz n'est pas suspendue (gaz de ville) ou que la bouteille n'est pas vide (gaz liquide). Nettoyez les orifices du brûleur s'ils sont obstrués. Vérifiez que le chapeau et le brûleur sont correctement repositionnés après nettoyage.

Comment nettoyer les brûleurs de la plaque AKM 519 ?

Soulevez et retirez le chapeau, puis sortez le brûleur en le tirant vers le haut. Trempez le brûleur et le chapeau dans une solution d'eau chaude et de détergent liquide (ne pas laver au lave-vaisselle). Rincez et séchez soigneusement. Assurez-vous que les orifices ne sont pas obstrués avant de remonter.

Quel type de gaz utiliser avec la plaque Whirlpool AKM 519 ?

La plaque est livrée réglée pour un type de gaz spécifique (indiqué sur la plaque signalétique). Elle peut être adaptée pour le gaz naturel (G20) ou le butane/propane (G30/G31) en remplaçant les injecteurs. Utilisez toujours un détendeur adapté à la pression du gaz.

Comment adapter la plaque à un autre type de gaz ?

Contactez le service après-vente ou un technicien qualifié. Il faut remplacer les injecteurs par ceux correspondant au nouveau gaz (voir tableau dans la fiche produit) et régler le ralenti des robinets. Une étiquette fournie avec les injecteurs doit être collée sur la plaque.

Pourquoi le brûleur s'éteint-il en position minimale ?

Cela peut être dû à un mauvais réglage du ralenti. Tournez le bouton sur la position de flamme minimale (petite flamme) et ajustez la vis de ralenti : serrez pour diminuer la flamme, desserrez pour l'augmenter. Si le problème persiste, contactez le service après-vente.

Quels produits de nettoyage éviter sur la plaque ?

N'utilisez jamais de produits abrasifs ou corrosifs, de produits chlorés, de tampons métalliques ou d'appareils de nettoyage à vapeur. Évitez également les produits inflammables. Pour l'acier inoxydable, utilisez un produit spécial inox.

Comment savoir si le raccordement gaz est étanche ?

Après avoir branché le tuyau de gaz, appliquez de l'eau savonneuse sur tous les raccords. Si des bulles se forment, il y a une fuite. Ne jamais utiliser une flamme pour vérifier. En cas de fuite, fermez le gaz et resserrez les raccords ou contactez un professionnel.

Puis-je installer la plaque au-dessus d'un four ?

Oui, à condition que le four soit équipé d'un système de refroidissement. Si vous n'installez pas de four, placez un panneau de séparation à au moins 20 mm sous la plaque. Respectez les distances minimales par rapport aux meubles verticaux (100 mm).

Que faire si l'allumage électrique ne fonctionne pas ?

Vérifiez que l'appareil est branché et que le courant n'est pas coupé. Si le problème persiste, le dispositif d'allumage peut être défectueux ; contactez le service après-vente.

Comment nettoyer les taches acides sur la plaque ?

Essuyez immédiatement toute substance acide ou alcaline (vinaigre, jus de citron) pour éviter d'endommager la surface. Utilisez une éponge imbibée d'eau chaude et de savon ou un produit spécifique pour acier inoxydable.

MODE D'EMPLOI AKM 519 WHIRLPOOL

Ces instructions ne valent que pour les pays mentionnés au dos de la notice d'utilisation et sur l'appareil.

• Pour tirer le meilleur parti de votre appareil, lisez attentivement la notice d'utilisation et conservez-la pour toute consultation future.
• Les emballages (sacs, plastique, éléments en polystyrène, etc.) doivent être tenus hors de la portée des enfants, car ils représentent un danger potentiel.
• Vérifiez si la table de cuisson a été endommagée pendant le transport. Veillez à ce que l'installation et les branchements au système d'arrivée du gaz/à l'alimentation électrique soient réalisés par un technicien, en suivant les instructions du fabricant et conformément aux réglementations locales en matière de sécurité en vigueur dans le pays d'installation.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

1. Emballage

L'emballage se compose de matériaux entièrement recyclables et porte le symbole de recyclage, qui signifie que ces matériaux doivent être envoyés vers des centres locaux d'élimination des déchets.

2. Produit

La table de cuisson est fabriquée à partir de matériaux recyclables. Pour la mise au rebut, conformez-vous aux réglementations locales en matière d'élimination des déchets. Avant la mise au rebut de l'appareil, coupez le cordon d'alimentation afin de le rendre inutilisable.

PRÉCAUTIONS ET CONSEILS D'ORDRE GÉNÉRAL

• Avant toute opération de nettoyage ou d'entretien, débranchez la table de cuisson de l'alimentation électrique. L'utilisation d'un appareil à gaz produit de la chaleur et de l'humidité à l'intérieur de la pièce. Assurez-vous que la pièce est bien aérée ou installez une hotte aspirante avec gaine d'aspiration.
• Une utilisation intensive et prolongée peut nécessiter une aération supplémentaire (ouverture d'une fenêtre ou augmentation de la puissance d'aspiration de la hotte).
• Maintenez les enfants à distance de la table de cuisson lorsque celle-ci est en service et lorsqu'elle vient d'être mise hors tension.
• Après utilisation, assurez-vous que les boutons sont bien en position fermée et fermez le robinet principal d'amenée du gaz ou le robinet de la bouteille de gaz.
• Attention : si la table de cuisson est dotée d'un couvercle, veiller à ne pas le surchauffer car il pourrait se casser. Avant de fermer l'appareil, assurez-vous que tous les brûleurs sont bien éteints.
• Attention : les pieds de protection en caoutchouc des grilles peuvent être dangereux en cas d'ingestion par les jeunes enfants. Après avoir nettoyé les grilles, assurez-vous que tous les pieds en caoutchouc sont fixés correctement.

Déclaration de conformité CE

• Cette table de cuisson est conçue, fabriquée et mise sur le marché conformément aux :

- normes de sécurité de la Directive "Gaz" 90/396/CEE ; - normes de sécurité de la Directive "Basse tension" 73/23/CEE ; - normes de protection de la Directive "CEM" 89/336/CEE ; - normes de la Directive 93/68/CEE.

• Cette table de cuisson est prévue pour le contact avec des denrées alimentaires et est fabriquée conformément à la Directive CEE.
• Cette table de cuisson (Classe 3) est conçue exclusivement comme appareil de cuisson. Toute autre utilisation (comme appareil de chauffage, par exemple) est considérée comme impropre et dangereuse.

CONSEILS POUR ÉCONOMISER L'ÉNERGIE

• La table de cuisson est équipée de brûleurs et/ou d'une plaque chauffante de différents diamètres. Utilisez des récipients de diamètre égal ou légèrement supérieur à celui des brûleurs et de la plaque chauffante. Utilisez uniquement des récipients à fond plat.

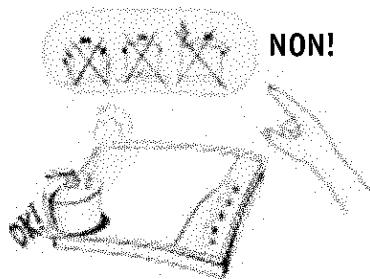

• Les récipients ne doivent pas dépasser sur le bandeau de commande.

Brûleur	Diamètre du réceptant
Rapide (9,1 cm)	24 à 26 cm
Semi-rapide (6,4 cm)	16 à 22 cm
Auxiliaire (4,5 cm)	8 à 14 cm
Triple couronne (12 cm)	24 à 26 cm
Poissonnère (23 cm x 4,5 cm)	16 à 35 cm

• Dans la mesure du possible, laissez le couvercle sur les récipients pendant la cuisson.
• Cuisez les légumes, les pommes de terre, etc. dans une petite quantité d'eau afin de réduire le temps de cuisson.
• Un autocuiseur vous permettra d'économiser encore plus d'énergie et de temps.

NETTOYAGE ET ENTRETIEN

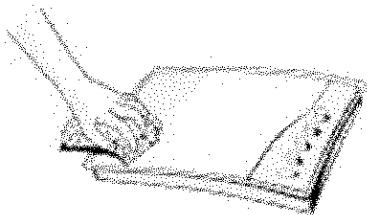

Nettoyage de la surface de la table de cuisson, des grilles et du bandeau de commande

• Avant de nettoyer la table de cuisson, débranchez l'appareil et attendez qu'il soit froid.
• Utilisez une éponge imbibée d'eau chaude et de savon ou de détergent liquide préalablement dilué.

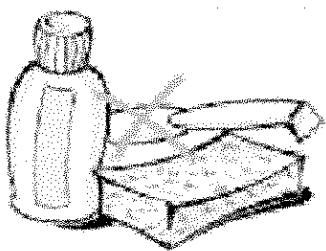

• N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons métalliques.
• N'utilisez pas d'appareils de nettoyage à la vapeur.
• N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, jus de citron, etc., qui se sont déposées sur la table de cuisson.

Surface en acier inoxydable

• Nettoyez à l'aide d'un produit spécial pour acier inoxydable.

Remarque : si la table de cuisson est utilisée continuellement, les hautes températures produites par les flammes peuvent altérer la couleur de la surface autour des brûleurs.

Nettoyage des brûleurs

1. Soulevez et enlevez le chapeau.
2. Sortez le brûleur en le tirant vers le haut.
3. Plongez le brûleur et le chapeau dans une solution d'eau chaude et de détergent liquide. (Ne lavez pas au lave-vaisselle).
4. Rincez et séchez soigneusement.
5. Assurez-vous que les orifices du brûleur ne sont pas obstrués.
6. Replacez le brûleur et le chapeau.

Remarque : Afin de ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

Nettoyage des plaques électriques

Nettoyez la plaque électrique lorsqu'elle est tiède.

Essuyez à l'aide d'un chiffon imbibé d'eau et de sel, et astiquez à l'aide d'un chiffon gras.

DIAGNOSTIC DES PANNES

1. Le brûleur ne s'allume pas :

• Le robinet principal d'arrivée du gaz est-il ouvert ?
• La distribution du gaz de ville (méthane) a-t-elle été suspendue ?
• La bouteille de gaz (gaz liquide) est-elle vide ?
• Les orifices du brûleur sont-ils obstrués ?
• Le chapeau et le brûleur ont-ils été correctement remis en place après le nettoyage ? (Voir chapitre "Nettoyage et entretien".)

SERVICE APRÈS-VENTE

Avant de contacter le Service après-vente :

1. Consultez le "Diagnostic des pannes" ci-dessus pour voir si vous pouvez vous-même remédier à l'inconvénient.
2. Éteignez et rallumez la table de cuisson pour contrôler si le problème persiste.
3. Si le problème persiste, contactez le Service après-vente. Veuillez spécifier les informations suivantes :
4. le type de défaut ;
5. le modèle de la table de cuisson ;
6. le code service (numéro suivant le mot SERVICE sur la plaque signalétique appliquée sous la table de cuisson et dans le livre de garantie) ;
7. votre adresse complète ;
8. numéro de téléphone et le préfixe.

2. Le brûleur s'éteint :

• Répétez l'allumage en positionnant le bouton de commande sur le symbole représentant la petite flamme.
• Le dispositif d'allumage électrique ne fonctionne pas :
• Le courant est-il coupé ?

Si une réparation est nécessaire, veuillez contacter un Service après-vente agréé, comme indiqué dans la garantie.

Si l'intervention ou la réparation devait être effectuée par un technicien non agréé, exigez qu'il vous délivre une certification relative au travail réalisé et qu'il utilise des pièces d'origine.

Le non-respect des instructions énoncées ci-dessus pourrait compromettre la sécurité et la qualité du produit.

SERVICE

00000000000

INSTALLATION

Informations techniques pour l'installateur

La table de cuisson peut être encastrée dans un plan de travail de 20 à 50 mm d'épaisseur. Si vous n'installez pas de four sous la table de cuisson (tout four installé doit être fabriqué par nous et équipé d'un système de refroidissement), placez un panneau de séparation à une distance minimale de 20 mm de la partie inférieure de la table de cuisson.

Remarque : avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de la table de cuisson indiqués sur la fiche produit et sur la plaque signalétique.

• Si vous installez un meuble vertical, vous devez laisser un espace d'au moins 100 mm entre celui-ci et le rebord de la table de cuisson.
• Avant l'installation, retirez le film plastique protégeant l'appareil (s'il y en a un). Les surfaces extérieures des meubles ou appareils adjacents à la table de cuisson doivent résister à la chaleur (niveau de protection thermique "Y") selon les normes.
• L'installation doit être réalisée conformément aux réglementations locales en vigueur dans le pays d'installation.
• La pièce où est installée la table de cuisson doit contenir une quantité d'air suffisante pour permettre une combustion correcte du gaz (voir la fiche produit séparée).
• Le renouvellement naturel de l'air doit s'effectuer à travers une ouverture appropriée, qui doit être :
• permanente, pratiquée dans l'un des murs extérieurs de la pièce et communiquant avec l'extérieur à l'abri de sources de pollution ;
• conçue de telle sorte que ses ouvertures, tant à l'intérieur qu'à l'extérieur, ne puissent pas être obstruées, intentionnellement ou accidentellement ;
• protégée par une grille ou un grillage métallique ne réduisant pas sa surface ;
• près du sol et placée de manière à ne pas entraver le fonctionnement du dispositif d'évacuation des fumées.
• Les fumées doivent être évacuées par une hotte aspirante ou un ventilateur installé sur le mur ou sur une fenêtre.

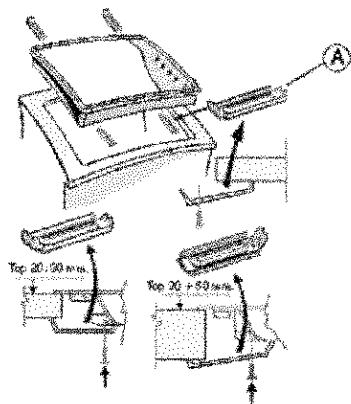

Montage

• Après avoir nettoyé la surface de la table de cuisson, appliquez le joint fourni (sauf s'il a déjà été mis en place), comme illustré sur la figure.

Pour fixer la table de cuisson, utilisez les attaches (A) fournies.

1. Introduisez les attaches dans les orifices prévus à cet effet et fixez-les à l'aide des vis.
2. Découpez une ouverture dans le plan de travail en respectant les dimensions spécifiées dans la fiche produit séparée.
3. Installez la table de cuisson dans le plan de travail.

Remarque importante : le cordon d'alimentation et la fiche doivent être adaptés à la puissance de la table de cuisson et le cordon doit être assez long pour que la table de cuisson puisse être retirée.

INSTALLATION

Branchement électrique

• Les branchements électriques doivent être réalisés conformément aux réglementations locales en vigueur.
• Les données relatives à la tension et à la puissance absorbées sont indiquées sur la plaque signalétique.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.
• Le fabricant décline toute responsabilité en cas de blessure causée à des personnes ou animaux ou en cas de dommage matériel résultant du non-respect de ces exigences.
• À l'installation, il faut prévoir un dispositif à coupure omnipolaire ayant une distance d'au moins 3 mm.
• Si cela s'avère nécessaire, il convient de remplacer le cordon d'alimentation exclusivement par un cordon possédant les mêmes caractéristiques que celui d'origine fourni par le fabricant (type H05V2V2H2-F - T90°C ou type H05RR-F). Cette opération doit être réalisée par le service après-vente ou par un électricien qualifié.

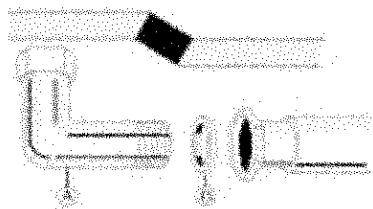

Branchement à l'arrivée du gaz

Le système d'arrivée du gaz doit être réalisé conformément aux réglementations locales en vigueur dans le pays d'installation.

Vous trouverez les réglementations locales en vigueur dans certains pays sur la fiche séparée "Réglementations en vigueur en matière de sécurité dans le pays d'installation." Si aucune information concernant votre pays n'est donnée, adressez-vous à votre installateur.

La table de cuisson doit être raccordée au réseau de distribution du gaz ou à la bouteille de gaz à l'aide d'un tuyau rigide en cuivre ou en acier dont les raccords sont conformes aux réglementations locales en vigueur, ou à l'aide d'un tuyau en acier inoxydable à surface continue, conforme aux réglementations locales en vigueur dans le pays d'installation. Insérez le joint (B) dans le raccord coudé.

La longueur maximale du tuyau est de 2 m.

POUR LA BELGIQUE UNIQUEMENT : Il est nécessaire de remplacer le raccord coudé (A) de l'appareil par celui fourni.

Remarque importante : Si vous utilisez un tuyau en acier inoxydable, veillez à ce qu'il ne touche aucune partie mobile des meubles. Le tuyau doit être libre d'accès sur toute sa longueur pour permettre son inspection.

Une fois le tuyau de gaz raccordé, vérifiez l'absence de fuites à l'aide d'eau savonneuse.

Attention : si les boutons de commande des brûleurs tournent difficilement, faites remplacer le robinet du brûleur par le service après-vente.

INSTALLATION

ADAPTATION À DIFFÉRENTS TYPES DE GAZ

Si le type de gaz utilisé est différent de celui indiqué sur la plaque, la table de cuisson doit être adaptée en conséquence. Utilisez des détendeurs compatibles avec les pressions de gaz indiquées sur la fiche produit séparée.

1. Les injecteurs doivent être remplacés par le service après-vente ou par un technicien qualifié. Les injecteurs non livrés avec l'appareil doivent être commandés auprès du service après-vente.
2. Branchez la table de cuisson au robinet d'arrivée du gaz à l'aide d'un tuyau compatible avec le type de gaz utilisé, conformément aux réglementations locales en vigueur dans le pays d'installation.
3. Réglez le ralenti des robinets.

Remarque : si vous utilisez du gaz de pétrole liquéfié (G30/G31), les vis de réglage du ralenti du gaz doivent être serrées à fond.

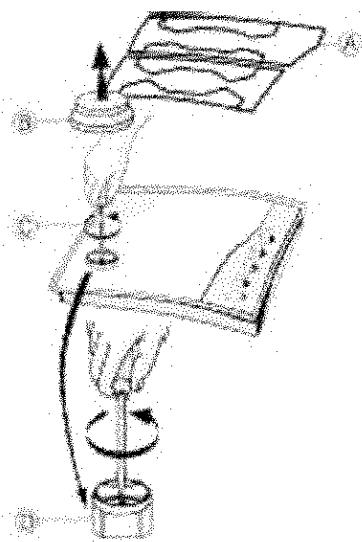

Remplacement des injecteurs

(voir le tableau de la fiche produit séparée)

1. Retirez les grilles (A).
2. Retirez les brûleurs (B).
3. Utilisez une clé à douille de taille appropriée (C) et dévissez l'injecteur à remplacer.
4. Remplacez-le par l'injecteur convenant au nouveau type de gaz.
5. Remontez l'injecteur en (D).

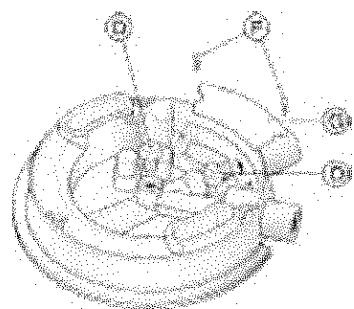

6. Pour les modèles équipés d'un brûleur triple couronne, procédez comme indiqué sur la figure.
7. Retirez les deux vis (F) puis le chapeau (G) et remplacez les deux injecteurs (D) comme indiqué précédemment. Replacez ensuite le chapeau (G), en vous assurant que les joints sont bien en place avant d'essayer d'utiliser la table de cuisson.

Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.

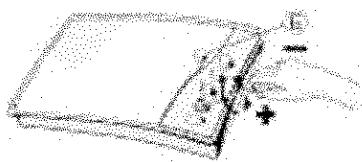

Réglage des ralentis des robinets

1. Pour vous assurer que le réglage est correctement effectué, retirez le bouton (E) correspondant et procédez comme suit :
2. serrez (-) pour diminuer la hauteur de la flamme ;
3. desserrez (+) pour augmenter la hauteur de la flamme ; Le réglage doit être réalisé avec le robinet en position de ralenti (petite flamme).

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériel équivalent.

1. L'air primaire des brûleurs ne doit pas être réglé.
2. Une fois le réglage terminé, allumez les brûleurs et tournez les boutons de l'ouverture maximale à l'ouverture minimale pour vérifier la stabilité de la flamme.
