KGNVES3866 - Réfrigérateur-congélateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Réfrigérateur combiné
Capacité totale brute	386 litres
Capacité du réfrigérateur	269 litres
Capacité du congélateur	117 litres
Classe énergétique	A+++
Consommation d'énergie annuelle	200 kWh
Niveau sonore	39 dB
Dimensions (H x L x P)	201 cm x 60 cm x 65 cm
Poids	75 kg
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Froid No Frost, régulation électronique de la température, éclairage LED
Entretien et nettoyage	Nettoyage intérieur régulier, dégivrage automatique du congélateur
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Garantie	2 ans
Informations générales	Réfrigérateur avec technologie de conservation optimale des aliments, idéal pour les familles

FOIRE AUX QUESTIONS - KGNVES3866 LIEBHERR

Comment régler la température du réfrigérateur Liebherr KGNVES3866 ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle et utilisez les flèches pour ajuster la température souhaitée. La température idéale pour le réfrigérateur est entre 3°C et 5°C.

Pourquoi mon réfrigérateur ne refroidit-il pas ?

Vérifiez si le réfrigérateur est correctement branché et si la prise fonctionne. Assurez-vous que la porte est bien fermée et qu'il n'y a pas d'obstruction à la circulation de l'air à l'intérieur.

Comment dégivrer mon réfrigérateur Liebherr KGNVES3866 ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Placez une bassine ou un chiffon pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Que faire si le réfrigérateur émet des bruits étranges ?

Les bruits peuvent être normaux, mais si le bruit est inhabituel, vérifiez si l'appareil est bien de niveau et si rien ne bloque les ventilateurs. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur du réfrigérateur ?

Pour nettoyer l'intérieur, débranchez l'appareil et utilisez un mélange d'eau tiède et de bicarbonate de soude. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Quelle est la capacité de ce réfrigérateur ?

Le Liebherr KGNVES3866 a une capacité nette de 286 litres, ce qui est idéal pour les familles de taille moyenne.

Comment activer le mode vacances ?

Pour activer le mode vacances, appuyez sur le bouton 'Mode vacances' sur le panneau de contrôle. Cela permettra de maintenir une température économiquement optimale tout en réduisant la consommation d'énergie.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si l'ampoule est en bon état mais que l'éclairage ne fonctionne toujours pas, contactez le service après-vente.

Comment régler le compartiment congélateur ?

Pour régler la température du compartiment congélateur, utilisez le même panneau de contrôle que pour le réfrigérateur. La température recommandée pour le congélateur est de -18°C.

Y a-t-il une fonction d'alarme pour la porte ouverte ?

Oui, le Liebherr KGNVES3866 est équipé d'une alarme qui se déclenche si la porte est laissée ouverte pendant trop longtemps. Cela aide à prévenir la perte de froid.

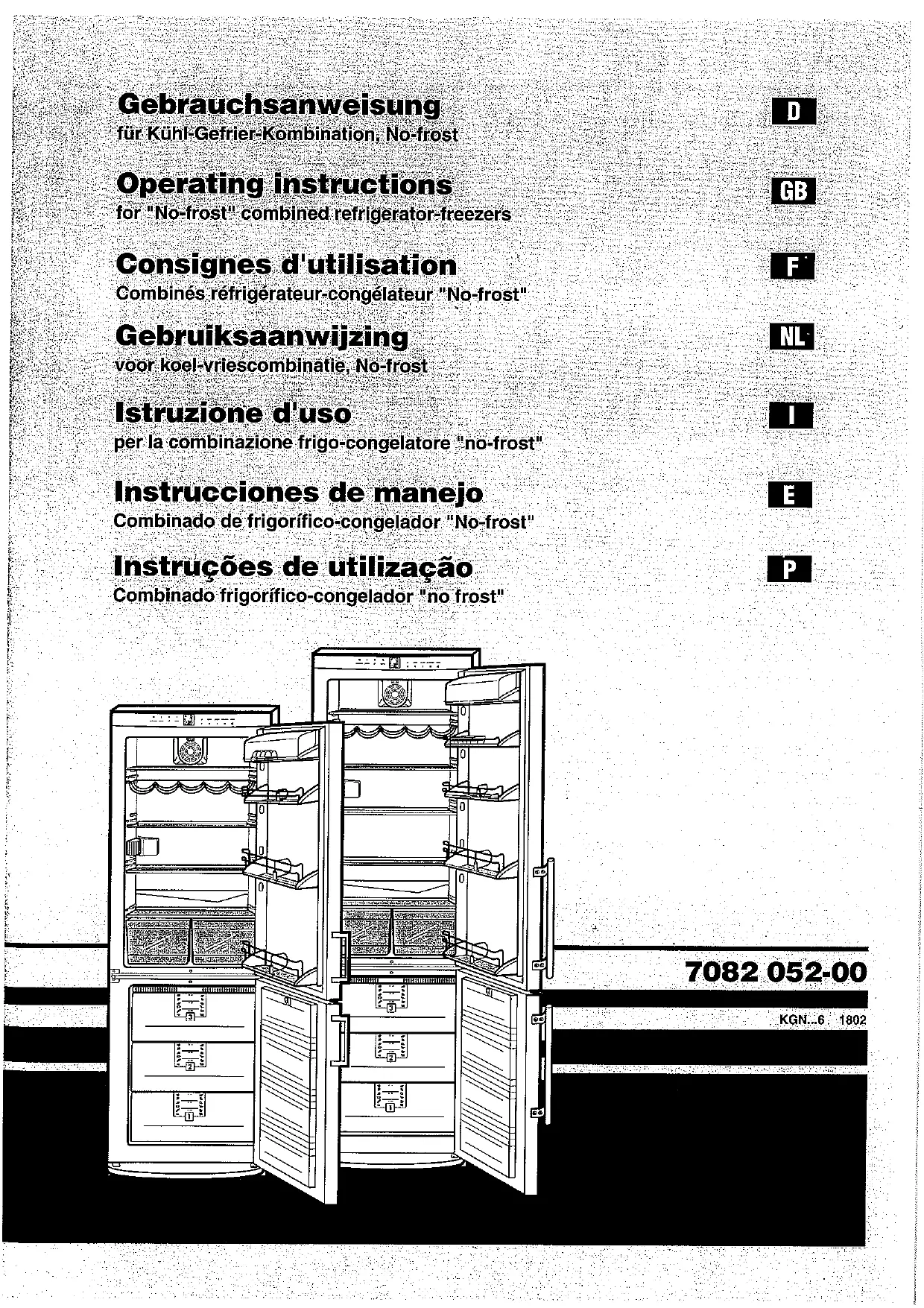

MODE D'EMPLOI KGNVES3866 LIEBHERR

Consignes d'utilisation

Combés réfrigérateur-congélateur "No-frost"

Gebruiksaanwijzing

Éléments de commande et de contrôle, fig. A1

Congélateur

① Affichage température et réglage choisi
② Touches de réglage température: UP = plus chaud, DOWN = plus froid, réglage recommandé: -18°C
③ Interrupteur principal Marche-Arrêt de l'appareil
④ Touche Superfrost allumée = fonction activée
⑤ Touche d'arrêt alarmé sonore

Réfrigérateur

⑥ Securite enfants (affichage refrigerateur et congélateur)
⑦ Affichage température et réglage choisi
Touches de réglage température: UP = plus chaud,DOWN = plus froid, réglage recommandé: 5^
⑨ Touche de mise en marche de l'appareil / touche d'arrêt du réfrigerateur
10 Touche Supercool allumée = fonction activée
Ventilateur avec interrupteur à bascule*

Description de l'appareil et de ses aménagements, fig. A

Réfrigérateur 5^ C environ

Poignées de transport

Éléments de commande et de contrôle

Compartment fromage et beurre

Ventilateur avec interrupteur à bascule*

Balconnet à oeufs*

Range-bouteilles*

Cloison de maintain bouteilles modulable*

Surfaces de rangement modulables

Eclairage interieur

Ecoulement eau de dégivrage (réfrigérateur)

Balconnets modulables*

Zone la plus froide

Bacs à légumes

Plaquette signalétique

Balconnet maxi-bouteilles

Congélateur - 18°C environ

Tablette de congélation, accumulator de froid

Système d'identification

Tiroirs à façade transparente

Bac glaçons*

Pieds réglibes, poignées de transport, roulettes de transport à l'arrière

Sécurité enfants 6

contra tout arrêt intempestif :

SUPER FROST ALARM

1. 3 sec 1.

2. Appuyer d'abord sur la touche d'alarme puis sur la touche Superfrost et maintainir les deux touches enforcées pendant 3 s environ - bref bip repété et affichage (6) illumine = sécurité enfants activée.

Pour désactiver la sécurité enfants, renouveler l'opération. L'affichage s'éteint.

Supercool

Réfrigération rapide des produits dans le réfrigerateur :

• Appuyer un court instant sur la touche Supercool 10; la touche s'allume = fonction activée.

• Arrêt automatique de la fonction au bout d'environ 6 heures.

Réfrigération avec le ventilateur*

pour une température uniforme sur toutes les surfaces de rangement. Très recommandié :

• en cas de forte température ambiente (à partir de 30^ env.) ou
• en cas d'important humidité de l'air, comme par ex. en été.
  Actionner l'interrupteur ventilation 11.

Superfrost

Congélation rapide des produits frais :

Appuyer brievement sur la touche "Superfrost" 4 pour qu'elle s'allume.
Laisser fonctionner l'appareil sous ce régime pendant 6 à 24 heures.
- Introduire ensuite les produits frais dans les tiroirs du haut.
La fonction Superfrost s'eteindra en fonction des paramètres de congélation - l'appareil repassant ensuite automatiquement au régime normal de fonctionnement.

Affichage n / "frost-control"

Signification : la température du congélateur a subi une éliquation anormale au cours des dernières heures ou des derniers jours en raison d'une coupure de courant - vérifier la qualité des denrées congélées.

Plaquette signalétique, fig. A2

① Désignation
② Numéro S.A.V.
③ Numéro de l'appareil
④ Pouvoir de congélation en kg/24h

Vous avez fait l'acquisition d'un nouvel apparéil et nous vous en félicitons. Notre choix s'est porté sur un apparéil bénéficiant des techniques du froid les plus évoluées, qui garantissant à votre apparéil une longue durée de vie et une sécurité d'emploi irréprochable.

L'équipment de votre apparéil vous offre un niveau de comfort quotidien très élevé.

Par l'acquisition de cet appariel, fabriqué suivant des procédés sans danger pour l'environnement et avec des matériaux recyclables, vous apportez également votre contribution active à la protection de l'environnement.

Afin de connaître tous les avantages de votre nouvel appareil, veuillez dire attentivement les consignes d'utilisation.

Nous espérons que vous nouvel applèir vous donnera entière satisfaction.

Autres "plus" de votre apparéil

Sans CFC ni HFC
Circuit frigorifique optimisé
Isolation efficace
Faible consommation d'énergie
Manipulation simple - régulation électronique
Affichage de la fonction activée
Régulation de la température selon classe climatique indépendante de la température ambiente
Dégivrage automatique du réfrigerateur et du congélateur, ne perdez plus votre temps et votre énergie à dégiver
Important volume utile refrigerateur
Equipement modulable et pratique
▶ Tabletes en verre "Sécurit"
Important volume utile congelaturer
Extension du tiroir permettant de congefer des gros volumes
Avertissement en cas de température tropélevée du congélateur
Avertissement en cas d'ouverture prolongée de la porte
Indication des coupures de courant/affichage "frost-control"
Congélation rapide de produits frais en fonction des paramètres requis
Tous les tiroirs peuvent etre utilisés pour la congélation rapide
Poignées de transport sur tous les tiroirs grand volume
Poignées de transport intégrées sur l'appareil
Roulettes de transport à l'arrière
Poignée avec mécanique d'ouverture facile
Nettoyage facile
Portereversible
Cadres d'habillage disponibles en option

Avant de dire les instructions, veuilles déplier la page double sur laquelle figurent les illustrations.

Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquireur de l'appareil si le dernier est cédé à une fierce personne.

Ce mode d'emploi est valable pour plusieurs appareils, des différences sont par consequent possibles.

Sommaire

Consignes d'utilisation Page Principales caractéristiques de l'appareil 26 Autres "plus", sommaire 27

1 Recommandations et consignes de sécurité ..... 28
Protection de l'environnement ..... 28
Mise en place ..... 28
Raccordement electrique ..... 28
2 Mise en service et éléments de contrôle 29
Prescriptions 29
Mise en marche et arrêt de l'appareil 29
Réglage de la température 29
Sécurité enfants 29
Affichage de la température 30
Alarme sonore 30
Coupure de courant/affichage "frost-control" 30
Supercool 30
3 Refrigerateur 31

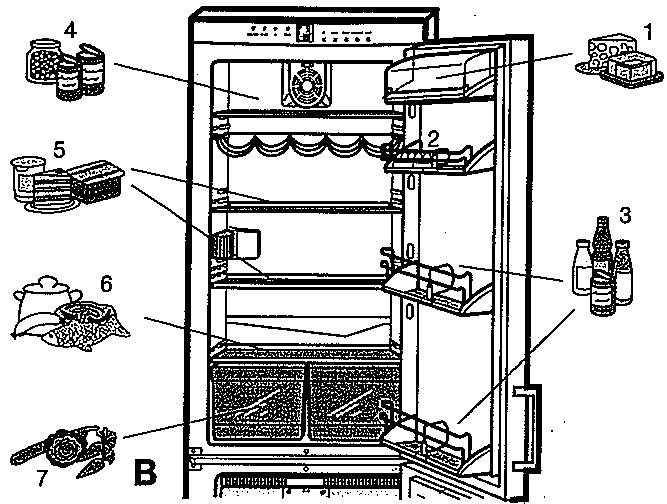

Rangement des alimentés 31

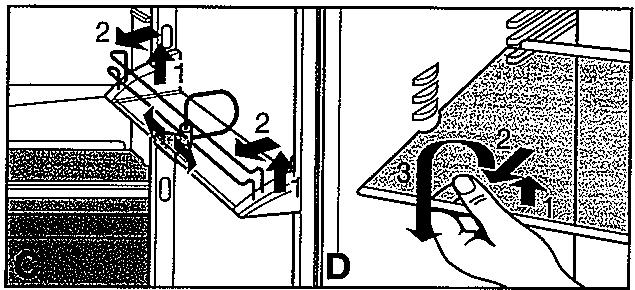

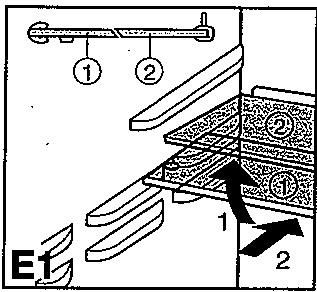

Intérieur modulable 31

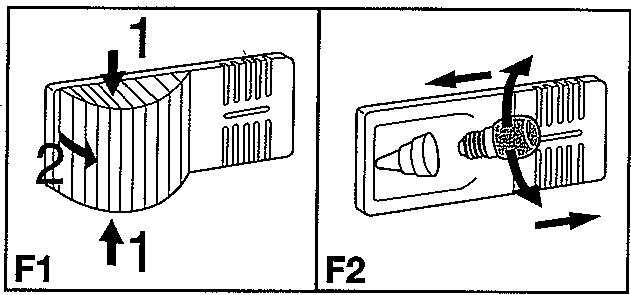

Eclairage interieur 31
4 Congélateur 32
Superfrost 32

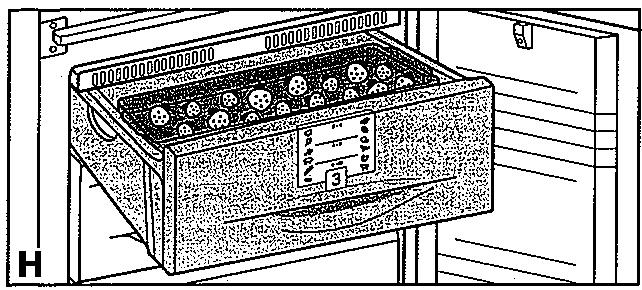

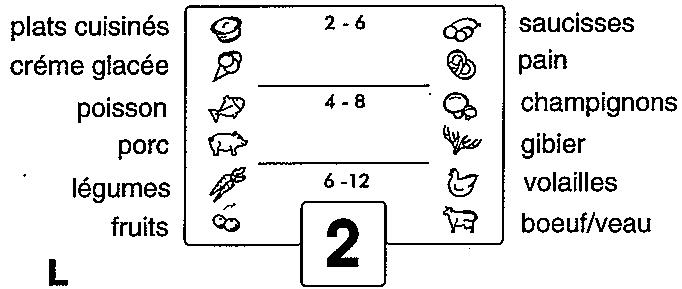

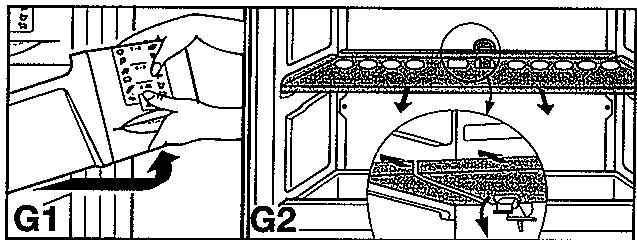

Conseils pour la congélation et la conservation... 32
Tablette de congélation 33

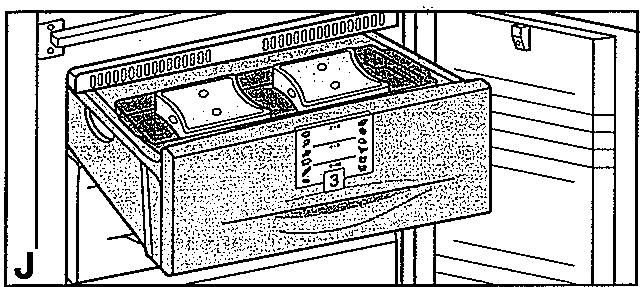

Accumulateurs de froid 33

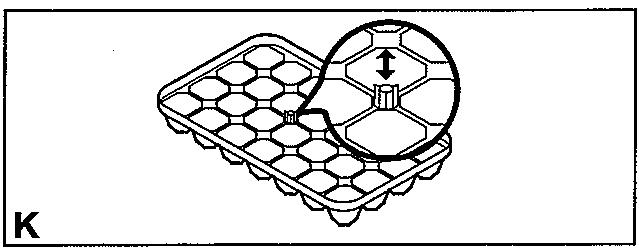

Préparation de glaçons 33
5 Conseils pour le dégivrage, nettoyage 34
Economies d'énergie 34
6 Pannes éventuelles - problèmes 35
Plaquette signalétique et S.A.V. 35

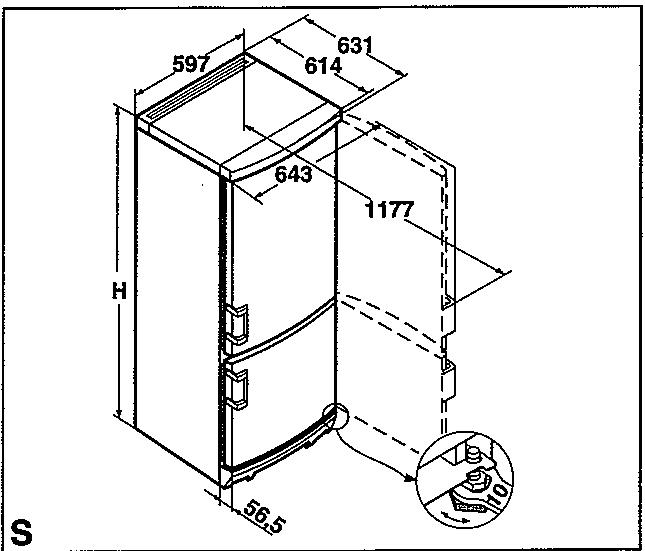

Mise en place et instructions de montage
Mise en place 36

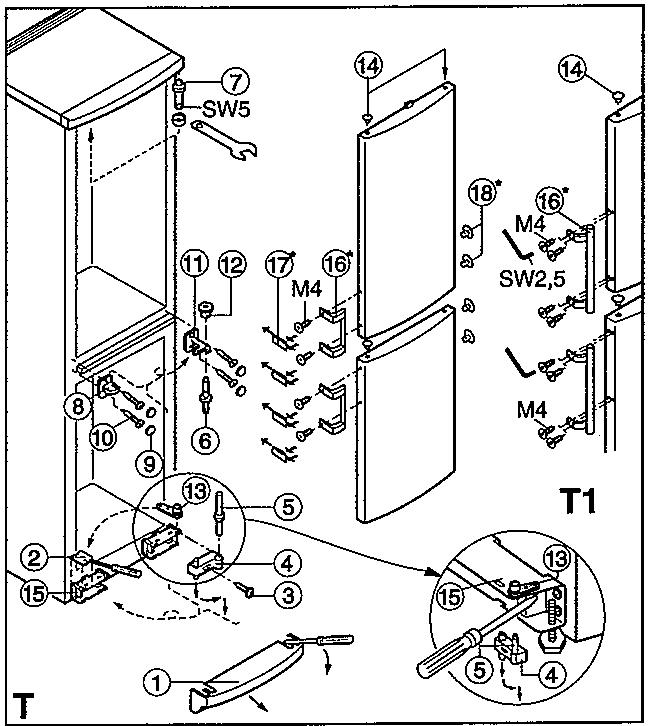

Inversion du sens d'ouverture de la porte 36

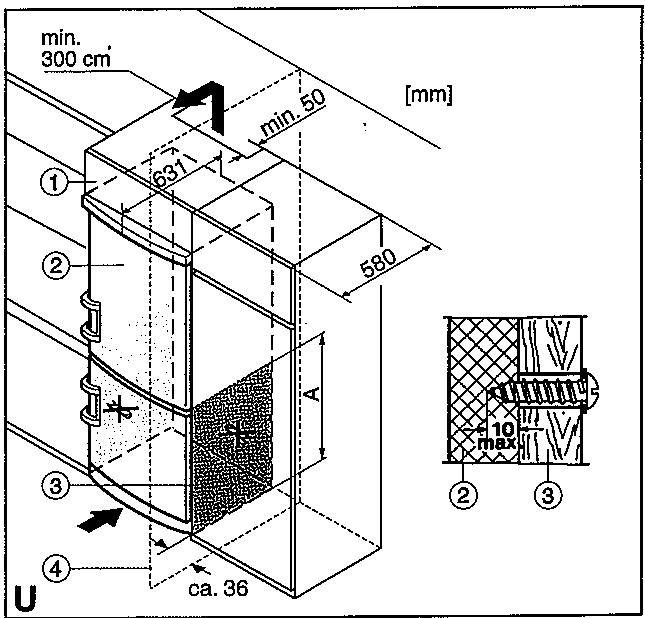

Insertion entre deux éléments de cuisine 37
Montage des panneaux décorx 37

Les matériaux d'emballage, de protection de l'appareil et des pieces isolées sont fabriqués à partir de matières recyclables.

Carton ondulé/carton

• Pièces moulées en polystyrene sans CFC
• Feuilles et sachets en polyéthylene
• Colliers de serrage en polypropylene
• Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
• Veuillez apporter les matériaux d'emballage dans la déchetterie la plus proche pour qu'ils puissant être réutilisés ou recyclés.

Votre ancien apparil

contient encore des matériaux de valeur. Ne le jetez pas avec les ordures menagères ou dans une décharge.

• Mettez immédiatement votre ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique.
  Veuillez détruire la fermetre à ressort ou à verrou pour éviter que les enfants, en jouant, puisent rester enfermés à l'intérieur de l'appareil : ils risqueraient d'étouffer.
  Veillez à ne pas déterminer le circuit frigorifique de votre ancien apparéil lors de son enlèvement ou de son transport dans une déchetterie appropriée. Vous éviterez ainsi que le réfrigérant contenu dans le circuit frigorifique ou de l'huile ne pollue accidentellement l'environnement.
  Pour tout renseignement détaillé sur le fluide réfrigérant employé, consultez la plaquette signalétique. Mousse isolante: PU au pentane.
• Pour toute information concernant les dates d'enlèvement ou les déchetteries, veuillez vous adresser au service local de voirie ou à la mairie de votre domicile.

Consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pourmettre en place l'appareil.
  Le réfrigerant R 600a utilise ne présente pas de danger pour l'environnement mais est inflammable.
  Veillier à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigérant dans les yeux peut provoquer des blessures. Le réfrigérant peut aussi s'enflammer.
• En cas de fuite du réfrigerant, éloigner les flammes vives ou les sources d'allumage de la proximé de la fuite, débrancher la prise et bien aérer la piece.
• En cas de dépréciation de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
  Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne,mettre l'appareil hors service en débranchant l'appareil (sans tirer sur le cable) ou en âtant (ou dévissant) le fusible.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuees que par un Service Avres Vente agreé. Cette consigne s'applique également au remplacement du cable d'alimentation.

Recommendations d'utilisation

• Ne pas conserver de matieres explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil. En cas de fuite évientuelle, ces gaz risquent en effet de s'enflammer au contact d' éléments ELECTriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.

Veillez à ce que vos alcools forts soient bien fermés et conservez les verticalément.
- Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur, apparéils de chauffage, apparéils à glace, etc.).
- Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.
- Ne pas laisser les enfants jouer avec l'appareil (par exemple, ne pas les laisser s'asseoir dans les tiroirs ou se suspendre à la porte).
- Ne pas consommer la glace alimentaire, notamment la glace à l'eau et les glacons, à la sortie de l'appareil, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.

Mise en place

Lors de l'installation/encastrement, veiller a ne pas endommager les tubulures du circuit frigorifique.
Le site d'installation de votre apparéil doit impératifement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8g de fluide réfrigerant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la piaquette signalétique à l'intérieur de l' apparéil.
- Evitez d'installer l'appareil à un endroit directement exposé aux rayons du soleil, pres d'une cusinière, d'un chauffage ou de tout autre apparéil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau.
- Caler solidement l'appareil installé à l'emplacement voulu, en réglant la hauteur des pieds à l'aide de la clé 10 foumie.
- Ne pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil. Pour en savoir plus à ce sujet : voir les instructions du chapitre "Mise en place et instructions de montage".
- Ne poser aucun apparéil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre réfrigerateur ou congélateur!
Lors de la première ouverture, la poignée s'enclenche en position d'utilisation, ce qui est perceptible au léger déclic.
- Oter toutes les sécurités de transport :
- Retirer les autocollants ou pieces d'écartement des surfaces de rangement et positionner ces dernières à la hauteur souhaïée.
- Retirer tous les films de protection : sur les cordures, la façade et les côtes*.

Raccordement électrique

Assurez-vous que le courant (courant alternatif) et la tension correspondent bien aux indications de la plaquette signalétique de l'appareil située à l'intérieur de l'appareil à gauche, fig. A.

• Ne brancher l'appareil qu'a une prise de courant conforme avec mise à la terre.
  Le fusible de protection de la prise doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
• Ne pas raccorder l'appareil sur une rallonde avec d'autres apparèils - dangere de surchauffe.
• En détachant le cable secteur noué au dos de l'appareil, veiller à 0ter le serre-câble de l'appareil pour éviter toute vibration de ce dernier.

Prescriptions

• Cet apparéil est conçu pour la réfrigération, la condélation et la conservation de denrées alimentaires et la préparation de glaçons. Il est strictement réservé à l'usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
• L'appareil est conçu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépas-sees. La classe climatique de votre apparéil est indiquée sur la plaquette signalétique :

Classe climatique	Température ambiente
SN	+10°C à +32°C
N	+16°C à +32°C
ST	+18°C à +38°C
T	+18°C à +43°C

Létanchéité du circuit réfrigérant est éprouvée.
- Cet apparéil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 73/23/CEE et 89/336/CEE.

Il est recommandé de nettoyer l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails).
Mettre en marche l'appareil quelques heures avant d'introduire les premiers produits dans le congélateur.
Attendre d'abord que la température de celui-ci ait atteint -18°C environ.

Mise en marche et arrêt de l'appareil

• Fig. A1: avec l'interrupteur principal Marche-Arrêt (3),mettre toujours en circuit ou hors circuit l'appareil complet, réfrigérateur et congélateur.
• Mise en marche : appuyer sur les touches Marche-Arrêt ③ ou ⑨ pour que les affichages de température ① et ⑦ s'allument/clignotent.
• Le congélateur est en marche lorsqu'ellaffiche de la température ① est allumé.
• Lors de la première mise en service et lorsque l'appareil est "chaud", l'alarme résonne.
  Pour arreter l'alarme sonore, appuyer sur la touche d'arrêt alarme ⑤. Pour de plus amples informations sur l'alarme, voir le chapitre "Alarme sonore".
• Le réfrigerateur est en marche lorsqu'ellaffichage de la température ⑦ et l'éclairage interieur sont allumés.
• Arrêt :mettre l'appareil complet hors circuit avec l'interrupteur principal Marche-Arrêt ③, de façon à ce que les affichages de la température soient éteints.

Remarque :

Si vous souhaitez seulement arrêté le réfrigérateur (le congelateur reste en marche - par exemple, pendant les vacances), appuyer sur la touche Marche-Arret ⑨ pour que l'affichage de la température du réfrigerateur ⑦ et l'éclairage interieur soient éteints. L'affichage de la température du congelateur ① doit être allumé.

Réglage de la température

Fig. A1: cet apparéil est régèle d'usine pour un régime de fonctionnement normal. Nous recommendons une température de +5^ dans le réfrigerateur et de -18^ dans le conGPLateur.

Abaisser la températe: appuyer sur la touche de réglage DOWN (8 à g. pour le réfrigérateur, 2 à d. pour le congélateur).
Elever la température : appuyer sur les deux touches de réglage UP respectives.

• Lors du réglage de la température, la valeur de réglage clignote à l'affichage.
• Àprous une première pression sur la touche de réglage, l'affichage indique le réglage actuel, à savoir la dernière valeur régée (= valeur théorique).
• Par de brèves pressions répétiées sur la touche, le réglage change par paliers de 1^ ; une pression prolongée fait défilier les valeurs en continu.
• Env. 5 secondes après la dernière pression sur la touche, l'électroniqueonne en mode d'affichage de la température réelle de congélation ou de réfrigération (= valeur réelle).
• La plage de réglage des températures s'étend de 11^ à 2^ pour le réfrigérateur et de -16^ à -26^ pour le conGPLateur. En fonction du lieu d'installation de l'appareil, il n'est pas toujours possible d'obtenir la températe la plus BASSE (par ex. lorsque la température ambiente est élevé).

Sécurité enfants

fig.A1

La sécurité enfants vous permet d'empêcher tout arrêt intempestif de l'appareil.

• Activation de la sécurité enfants : appuyer d'abord sur la touche d'alarme ⑤ puis sur la touche Superfrost ④ et maintainir ces touches enforcées pendant 3 s environ.
• Un "bip" répétré confirme ensuite l'activation,
• l'affichage de la sécurité enfants (6) est allumée.
• Désactivation de la sécurité enfants : renouvelier l'opération pour que l'affichage © s'éteigne.

Affichage de la températe, fig.

A1

En régime normal,

• la température moyenne de l'intérieur du réfrigérateur est indiquée sur l'écran d'affichage (7) et
• la température du produit congelé le moins froid est indiquée sur l'écran d'affichage ①.

Lors de la mise en service et lorsque la température de l'appareil est trop élevé,

• l'affichage indique des traits jusqu'à ce que l'appareil ait atteint une tempéature correspondant à la plage d'affichage de l'appareil (entre 19^ et 0^ dans le réfrigerateur, moins de 0^ dans le congélateur).
• Il faut entre 3 et 8 heures environ, selon les conditions environnantes et le réglage, pour que la température souhaïée (par exemple, 5 ou -18°C) soit atteinte et soit affichée durablement.

L'affichage clignote lorsque vous

modifiez le réglage de la température et lorsque
- la température a augmenté de plusieurs dégrès, pour vous averir qu'il y a perte de froid. Une brève augmentation de la température peut survenir, par exemple, lorsque vous introduisez des alimentés frais "chauds", ainsi que lorsque vous sortez ou rangez des produits congelés, en raison d'une entrée d'air chaud dans l'appareil. Lorsque la porte est refermée, l'électronique regle la température automatiquement sur la dernière valeur régée. Une brève augmentation de la température n'influe pas sur la qualité des produits congelés.
- Si l'affichage indique "F 0" à "F 5", l'appareil est en panne. Adressez-vous alors à votre Service Àpres Vente le plus proche, en indiquant l'affichage que vous avez observé; l'intervention en sera facilitée et d'autant plus rapide.

Luminosité de l'affichage

A la livraison, la luminosité de l'affichage est réglée au minimum.

Toute ouverture de la porte et modification des réglages fait passer automatiquement la luminosité au maximum pendant une minute. Le même phénomène se produit équalement lorsque l'alarme averit d'un incident.

Selon vos besoin, vous pouvez modifier cette luminosité, fig. A1:

• Plus lumineux : dévelopir la touche d'alarme enforcée et appuyer sur la touche de réglage UP ② ("elever la température du conGPLateur").
  Moins lumineux: maintainir la touche d'alarme enfoncée et appuyer sur la touche de réglage DOWN ② ("abaiser la température du congélateur").

ALARM

Alarme sonore, fig. A1

L'alarme sonore vous aide à préserver la qualité de vos denrées congelezés et à economiser de l'énergie.

L'alarme sonore s'eteint

• en appuyant sur la touche d'arrêt alarme ⑤,
• automatiquement lorsque la tempere de conservation atteinte est suffisamment basse,
• en refermant la porte.

Alarme porte ouverte

• Cette alarme retentit toujours si la porte est restee ouverte plus de 60 s environ.

Vou pousse l'eteindre tant que la porte est ouverte. En refermant la porte, vous reactivez la fonction d'alarme.

Alarme élevation de température

• L'alarme sonore retentit toujours lorsque la températe du concélateur n'est pas assez basse (dépend du réglage de températe selectionné).
• Simultanément, l'affichage de la températe clignote.

Causes possibles :

des produits frais ont ete introduits dans le congelateur alors quils etaient enore chauds,
- une quantité excessive d'air chaud ambiant s'est introduite dans le congélateur pendant que vous rangiiesz ou sortiez vos produits.

L'affichage de la température clignotera tant que l'incident détecté par l'alarme ne sera pas élimné. L'affichage arrêtera ensuite de clignoter et sera permanent, reactivant automatiquement la fonction d'alarme sonore.

Coupure de courant/affichage "frost-control", fig. A1

nR Le message nR indiqué par l'affichage signifie que la température du congélateur a subi une éliquation anormale au cours des dernières heures ou des derniers jours en raison d'une coupure de courant.

Au terme de la coupure de courant, l'appareil fonctionne à nouveau en fonction des derniers réglages de température sélectionnés.

Si vous appuyez sur la touche d'alarme ⑤ alors que le message nR apparait à l'affichage, ce dernier indiquera la température la plus élevé atteintependant la coupure de courant.

Selon l'éligération de température observée voire la décongélation survenue, vérifier la qualité des denrées alimentaires et voir si elles sont propres à la consommation.

La température "la plus élevé" sera affichée pendant environ 1 mn. Ensuite, l'électronique indiquera la température instantanée du congélateur. En appuyant à nouveau sur la touche d'alarme, l'affichage peut être effacé immidiatement.

Supercool, fig. A1

La fonction "Supercool" vous permet de régler votre apparéil sur la puissance de réfrigération maximale. Il est particulièrement recommendé de l'utiliser lorsque vous désirez réfrigerer le plus rapidement possible une grande quantité d'aliments, de boissons, de pâtisserie fraîche ou de plats cuisinés.

• Mise en marche : appuyer brièvement sur la touche "Supercool" ⑩ pour qu'elle s'allume.
• La température de réfrigération baisse à sa valeur la plus froide (en fonction de la température ambiente).

Remarque :

le mode de fonctionnement "Supercool" entraine une consommation d'énergie plus importante. Au bout de 6 heures de fonctionnement, l'électronique arrête automatiquement le mode "Supercool" et l'appareil repasse au régime normal de fonctionnement.
Si besoin est, vous pouvez arreter vous-même la fonction "Supercool" avant écoulement des 6 heures prévues.
- Arrêt: appuyer à nouveau sur la touche Supercool; elle s'estint.

Réfrigération avec le ventilateur* fig. A/11

Vous obtenez ainsi une température pratiquement uniforme sur toutes les surfaces de rangement : tous les alimentents sont réfrigerés à la même température, que vous avez choisis. Grace à la circulation de l'air forcee, les différents niveaux de température du réfrigerateur en régime normal sont supprimés.

Ce mode de fonctionnement est spécialement conseilé :

• en cas de forte température ambiente (à partir de 30^ env.) et
• en cas de forte humidité de l'air, comme par ex. en été.
• Mise en marche / arrêt : actionner l'interrupteur ventilation (1). = marche, 0 = arrêt.

Remarque :

Lorsque le ventilateur est allumé la consommation d'énergie est plus importante.
- Pour economiser de l'énergie, le ventilateur s'arrête automatiquement lorsque vous ouvre la porte.

1 Beurre, fromage
2 CEufs
3 Boîtes, boissons, bouteilles
4 Conserves
5 Produits laitiers, pâtisseries
6 Viandes et charcuterie, poisson, plats cuisines
7 Fruits, legumes, salads

Rangement des aliments

La circulation naturelle de l'air à l'intérieur du réfrigerateur permet d'obtenir un étagement correspondant aux températures de stockage des différentes denrées. La zone la plus froide est située au-dessus des bacs à légumes et contre la paroi arrêté (idéale pour conserver charcuterie et viandes). La zone la moins froide se trouve dans la partie supérieure et la contre-porte du réfrigerateur (idéale pour le beurre et le fromage). Nous recommendons donc de ranger les alimentés suivant "l'exemple de rangement" de la fig. B.

Conseils pour la réfrigération

• Eviter de disposeer les alimentés trop pres les uns des autres, pour permettre une bonne circulation de l'air.
• Les alimentés qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d'autres alimentés, ainsi que les liquides, doivent toujours être conservés dans des recipients hermétiques ou recouverts d'une protection.
• Les alimentés à émissions d'éthylene et sensibles à l'éthylene, comme les fruits, les légumes et la salade, doivent toujours être conservés séparément ou emballés pour ne pas réduire la durée de stockage. Ne pas stocker ensemble par exemple des tomates avec des kiwis ou du chou.

Intérieur modulable

Les surfaces de rangement et les balconnets de porte peuvent être déplacés suivant la place nécessaire.

• Pour changer de place les balconnets de porte, fig. C: soulever les balconnets de porte, les sortir par l'avant et les remettre en procédant dans l'ordre inverse.
  Pour éviter que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte, modifier la position de la cloison de maintain bouteilles en poussant sur le support en plastique.
  Pour changer de place les surfaces de rangement, fig. D:
• les soulever et les tirer vers l'avant, puis les basculier vers le haut pour les sortir. Remetre toujours les surfaces de rangement avec les butées arrières orientées vers le haut pour éviter que les denrées ne se collent sur la paroi du fond.
• Introduire la surface de rangement supérieure* (sans butée arrière) seulement dans la position la plus haute ; l'introduction n'est possible qu'à cet endroit.
• Un dispositif de blocage empêche les tablettes en verre d'être complètement retirees involontairement.
• Si vous avez besoin de place pour ranger de grandes bouteilles ou des recipients volumineux,
• soulever légèrement la partie avant de la tablette en verre* et la faire coulisser doucement sous la partie arrête jusqu'à ce que le dispositif s'énclenche dans les rainures d'appui, voir fig. E1.

Eclairage intérieur

Si la porte est restée ouverte, l'éclairage interieur s'eteint automatiquement au bout d'environ 15 mn. Si l'éclairage interieur ne s'allume pas lors d'une courte ouverture de porte, il est probable que l'ampoule d'éclairage soit défectueuse.

Remplacement de l'ampoule :

• Charactéristiques des ampôules : puissance maximale 25 W. Nature du courant et tension applicables à l'ampoule doivent coïncider avec les indications de la plaquette signalétique de votre apparéil. Utiliser seulement des ampôules de même dimension ; douille : E 14.
• Arrête l'appareil. Débrancher la prise ou oter (ou dévisser) le fusible de la prise.
• Comme indiqué sur la fig. F1, serrer le cache 1, le désenclipser et le décrocher à l'arrière 2.
• Remplacer l'ampoule comme indiqué en fig. F2.
• Accrocher à nouveau le cache à l'arrière et l'enclipser latérallement.

Superfrost

Les produits frais doivent être congelés à cœur le plusrapidement possible.Pour cela,les produits déjà stockés dans votre congelateur doivent obtenir une "réserve de froid".Cette opération est possible grâce au mode "Superfrost" et permet de préserver au moins valeur nutritive, aspect et saveur des denrées congelées.

• La quantité maximale de denrées (en kg) que vous pouvezCongeler en 24 h est indiquée sur la plaquette signalétique sous la rubrique "Pouvoir de congélation ... kg/24h", voir fig. A2/④. Cette valeur maximale varie selon le modele et sa classe climatique.

Congélation en mode Superfrost

• Appuyer brièvement sur la touche "Superfrost" ④ pour qu'elle s'allume. La température du congélateur s'abaisse, l'appa-reil passée à sa puissance maximale de congélation.
  Pour congefer une petite quantite de produits, attendre environ 6 heures. C'est generally sufficient. Pour congefer la quantite maximale de produits (voir plaquette signaletique), attendre environ 24 heures.
• Introduire ensuite les produits frais de préférence dans les tiroirs du haut.
• Le mode Superfrost s'arrête automatiquement au bout de 30 (au plus tard 60) heures en fonction des paramétres requis. La congélation est alors terminée. La touche Superfrost est étente. L'appareil fonctionne à nouveau en régime normal, très économique.

Remarque: le mode Superfrost n'est pas nécessaire si:

• vous introduizez des surgelés dans votre con-gélateur,
• vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.

Conseils pour la congélation et la conservation

• Aliments pouvant être congelés : viandes, gibier, volailles, poissons frais, légumes, fruits, produits laitiers, pain, pâtisseries, plats cuisinés. Aliments pour lesquels la congélation est déconseillée : laitue, radis, raisins, pommes et poires entières, viandes grasses.
• N'utiliser que des emballages disponibles dans le commerce type sacs de congélation, recipients recyclables en plastique, métal et aluminium.
• Ne pas placer des produits frais à congefer au contact de produits déjà congelés. Veillier aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.
• Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation. Vous préservez ainsi toute la qualite de vos alimentes.
• Emballez toujours les alimentés que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet :
  fruits et legumes : paquets de 1 kg maximum,

• viandes : paquets de 2,5 kg maximum.

• Les légumes doivent être blanchis, après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidir rapidement en les passant sous l'eau froide. En cas d'utilisation d'une cocotte minute ou d'un four à micro-ondes, respecter les consignes du fabricant pour cette opération).

• Ne pas saier ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres alimentés peuvent être légèrement sales et épices. Certaines épices perdent de leur saveur lors de la congélation.
• Ne jamais placer de bouteilles ou cannette contenant une boisson gazeuse dans le congélateur, car elles pouraient exploser. Dans le cas d'une réfrigération rapide de boissons,sterol les bouteilles au bout d'une heures maximum.
  Pour la conservation : chaque tiroir/ PLAQUÉ résiste à une charge maximale de 25 kg de produits congelés.
• En sortant un tiroir et sa plaque de support, vous obtenez une place disponible correspondant à la hauteur de 2 tiroirs, ce qui vous permet de congefer des denrées volumineuses. Vous pouvez ainsi congefer des volailles, des viandes, de gros morceaux de gibier et de grosses pâtisseries sans les morceler, afin de les cuisiner ou de les servir "en entier".
• Si vous souhaitez disposer du volume maximum, vous pouvez enlever les tiroirs et placer les produits à congeler directement sur les plaques.
• Seul te tiroir du bas doit toujours rester dans l'appareil.
• Si vous retirez le tiroir du haut, ne cachez pas les fentes de ventilation de la paroi arrêté, c'est important pour un fonctionnement sans problème.

• Pourvoir les tiroirs (fig. G1), tirer jusqu'à la butée et soulever par l'avant.
• Pour-retirer une plaque (fig. G2), sortir le tiroir du dessus et celui du dessous de la plaque. Pousser le clips (situé à l'arrière sous la plaque) vers le bas et faire coulisser la plaque vers l'avant pour lasorting.

Pour la remetre, l'engager et l'enclipseir (vous entendrez un "olic"):

• Classer les paquets par groupes de produits afin d'éviter toute ouverture prolongée de la porte et d'économiser au maximum de l'énergie.

• Ne pas dépasser la date limite de conservation indiquée.
  Pour la décongélation: ne déconceler que la quantité nécessaire à votre consommation. Cuisiner le plus rapidement possible les alimentés venant d'être décongelés. Les alimentés congelés peuvent être décongelés de la manière suivante:

• au four/au four à chaleur tournante

• au micro-ondes
• à température ambiente
• dans votre réfrigérateur; le froid dissipe est utilisé pour la réfrigération des autres alimentés.
• Des portions peu épaisses de viande et de poisson peuvent être cuisinées en cours de décongélation.
• Les légumes peuvent être cuits alors qu'ils sont encore congelez (temps de cuisson réduit de moitié).

La tablette de congélation*

La tablette de congélation permet de congeler des fruits (baies, morceaux de fruits), fines herbes et légumes sans qu'ils ne se collent entre eux. Les produits conservent ainsi au mieux leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

• Etaler les produits à congeler sur la tablette de congélation, fig. H.
• Suspendre la tablette dans un des tiroirs du haut. Laisser congeler pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou des recipients et de les placer dans un tiroir.
  Pour décongeler, étaler à nouveau les produits congelés les uns à côte des autres.

Les accumulateurs de froid*

En cas de coupure de courant, les accumulateurs evitant une remontée trop rapide de la température du congélateur, présentant ainsi au moins la qualité des alimentés stockés.

Pour gagner de la place, placer les accumulateurs sur la tablette de congélation et les laisser congeler, fig. J.
Pour obtenir la "durée de conservation maximale en cas de panne", placez les accumulateurs de froid congeles directement dans le tiroir supérieur, sur les alimentés congeles.

Pousser le bouchon obturator vers le bas.
- Remplir d'eau le bac à glaçons. L'excedent d'eau s'écoule par l'ouverture.
Tirer le bouchon obturator vers le haut.
- Placer le bac à glaçons dans l'appareil et laïse geler.
- Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passé un court instant sous l'eau courante.

Le système d'identification destroirs*

Les alimentés congélés doivent être consommés dans la limite des délais de conservation recommends. Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées. Les durées de conservation mentionnées sont données à titre indicatif. La durée de conservation (valeur inférieure ou supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congestion. Pour des alimentés gras, respecter les valeurs inférieures indiquées.

5 Conseils pour le dégivrage, nettoyage, économies d'énergie

Dégivrage

Le système "No-frost" assure le dégivrage automatique de l'appareil.

Réfrigérateur

L'eau de dégivrage est recueillie dans un bac, d'ou elle s'évapore ensuite sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau apparaissant sur la paroi arrière du réfrigerateur sont liées au fonctionnement et par conséquent tout à fait normales.

Veillez à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement de la paroi arrêté (voir flèche, fig. A).

Congélateur

L'humidité produit se condense sur l'évaporateur, où elle gèle. Grâce au dégivrage automatique et périodique de l'appareil, la glace fond et s'évapore ensuite grâce à la chaleur dégagée par le compresseur. Le principe du dégivrage automatique assure que le congélateur reste toujours exempt de glace ; il supprime les pertes de temps dues au dégivrage manuel.

Nettoyage

• Avant de procéder au nettoyage, arrêter systématiquement l'appareil. Pour cela, débrancher la prise oumettre hors circuit les protections électriques situées en amont.

Nettoyer à la main l'intérieur, les équipements interieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. Ne pas utiliser d'appareil de nettoyage à vapeur risque de dommages matériels et corporels! N'utiliser enaucun cas des éponges à récurer ou abrasives, des produits de nettoyage concentrés, ni des détergents ou des nettoyants ou solvants chimiques contenant des abrasifs ou de l'acide.

• Nous conseillons l'utilisation de chiffons doux et d'un nettoyant tous usages de pH neutre. N'utilisez pour l'intérieur de l'appareil que des nettoyants et des produits d'entretien non nocifs pour les alimentents.

• Sur les apparèils en version acier inoxydable*, nous recommendons de passer un produit d'entretien spécial inox après le nettoyage.

• Veiller à ce que l'eau de nettoyage ne s'infiltré pas dans l'orifice d'écoulement, les grilles de ventilation et les parties électriques. Essuyer l'appareil.

• Veiller à ne pas endommager ni décoller la plaquette signalétique située à l'intérieur de l'appareil (elle est importante pour le S.A.V.).

Le beurrier* résiste au lave-vaisselle;laver les surfaces de rangement, tablettes en verre et autres éléments à la main. Les surfaces de rangement et balconnets de

porte peuvent être démonés pour le nettoyage; les cordures et parties latorales* peuvent être retirees des tablettes en verre. Retirer tous les films de protection des cordures.

• Les surfaces de rangement et balconnets de porte peuvent être démonétés pour le nettoyage ; les cordures et parties latérales peuvent être reliées des tablettes en verre.

Nettoyer regulierement I'orifice d'ecoulement situé sur la paroi arriere au-dessus des bacs à légumes, par exemple à l'aide d'un coton-tige ou autre (voir flèche, fig. A).

Nettoyer, depoussiérer une fois par an le compréseur et le condenseur (grille en métal située au dos de l'appareil). L'accumulation de poussière provoque une surconsommation d'énergie.

Veiller à n'arracher, tordre ou déterminer aucune cable, ni aucune partie de l'appareil.

• Rebrancher et remetre ensuite l'appareil en marche. Charger l'appareil lorsque la température est assez basse.

Lorsque l'appareil doit rester sans fonctionner pendant une période prolongée, le vider, débrancher la prise du secteur, le nettoyer comme indiqué ci-dessus et laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.

Recommandations pour l'économie d'énergie

Veiller à ne pas obstruer les orifices de ventilation.
- Eviter les ouvertures prolongées de la porte.
- Classer vos alimentes par groupes de produits et ne pas dépasser la date limite de conservation.
- Bien embailier ou couvrir vos alimentés avant de les conserver ; vous évitez ainsi la formation de givre.
- Laisser refroidir les alliments chauds à température ambiente avant de les ranger dans l'appareil.
Faire decongeler vos denrées dans le réfrigérateur.
- Maintainir la porte de votre apparéil fermée en cas de coupure de courant. Vous retardez ainsi la remontée en température et préservez aussi plus longtemps la qualité de vos produits congeçés.

Votre apparéil est conçu et construit de sorte à assurer la meilleure sécurité d'emploi et une grande longévité.

Si une panne venait cependant à se produit pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront factures, même pendant la garantie).

Vous pouvez remedier vous-même aux pannes suivantes en contrôlant les causes possibles :

Panne	Cause possible et remède
L'appareil ne fonctionne pas, l'affichage est étant	- L'appareil est-il enonne position marche ? - La prise de courant est-elle bien enforcée ? - Le fusible de la prise est-il en bon état ?
L'éclairage ne fonctionne pas	- Le réfrigérateur est-il en marche ? - La porte est-elle restée ouverte pendant plus de 15 mn ? - L'ampoule est défectueuse. Rempla-cer l'ampoule d'après les indications du chapitre "Eclairage interieur".
L'appareil est trop bruyant	- L'appareil est-il bien calé, les meubles ou les objets se trouvant àproximé entrent-ils en vibration lorsque le comprésseur fonctionne? Essayer de déplacer un peu l'appareil, leMETTE à niveau à l'aide des pieds réglables, écarter les bouteilles et les réciplents pour éviter tout contact. - Le bruit (gargouillis) dû à la circulat-ion du fluid est tout à fait normal. Il provient du circuit de réfrigérant. Un clic à peine perceptible se produit à chaque fois que le comprésseur (moteur) s'enclenché ou s'arrête automatiquement. Le ronflement du comprésseur est légersement plus bruyant lorsque celui-ci s'enclenché. L'activation de la fonction Superfrost, l'introduction d'alments frais ou l'ouverture prolongée de la portefont augmen-ter automatiquement la puissance de refroidissement. Un ronflement sourd provient des bruits de la ventilation.
- L'alarme retentit, - la température n'est pas assez froide	- Des quantités trop importantes de produits frais ont-elles été stockées sans Superfrost ? (voir chapitre "Superfrost") - La porte de l'appareil ferme-t-elle correctement ? - La ventilation (admission et évacua-tion de l'air) est-elle bien réalisée ? Libérer éventuellesment les grilles de ventilation obstruées. - La température ambiente est-elle trop chaude ? (voir chapitre "Prescriptions") - L'appareil a-t-il été trop souvent ouvert ou est-il resté trop longtemps ouvert ? - Eventuellement attendre que la température nécessaire se rétablisse d'elle-même.
- Affichage indique le message R	- Il y a eu une coupure/interruption passagère de l'alimentation élec-trique. Proceder en se réferant au chapitre "Coupure de courant/affichage "frost-control""

Plaquette signalétique et S.A.V.

Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remedier vous-même à la panne, ou lorsque

l'affichage de température indique "FO" à "FS", alors l'appareil est en panne. Veuillez alors consultier chez S.A.V. le plus proche (liste des adresses ci-dessus) en indiquant l'affichage que vous avez observé, ainsi que

la désignation ①,

le numero S.A.V. ② et

le numero de l'appareil ③

figurant sur la plaquette signalétique, fig. A2. Gréace à ces informations, le S.A.V. interviendra rapidement et d'une manière ciblée. La plaquette signalétique se trouve à l'intérieur de l'appareil, à gauche.

Laissez l'apparéil fermé jusqu'à ce que le ServiceAprès Vente intervenne, afin d'éviter toute déperdition de froid.

Stockage des denrées dans les réfrigerateurs et régles d'hygiene alimentaire

La consommation croissant de plats cuisinés et d'autres denrées périssables, sensibles notamment au non-respect de la chaîne du froid (1), impose une meilleure maitrise de la température de transport et de stockage de ces produits.

Dans les foyers, le bon usage du réfrigérateur et le respect de régles d'hygiène rigoureuses contribuéront de façon significative et efficace à l'amélioration de la conservation des aliments.

Maitrise de la température

• Stocker les aliments les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant sur la notice.
• Attendre le complet refroidissement des plats avant de les conserver (ex. soupe).
  Limiter la fréquence d'ouverture de la porte.

Respect des règles d'hygiène alimentaire

• Débarrasser les aliments de leurs doubles emballages avant de les placer dans le réfrigérateur (exemple : emballage des packs de yaourts).
• Emballer systématique la nourriture pour éviter toute contamination entre les denrées.
• Disposer les alimentés de telle sorte que l'air puisse circuler librement tout autour.
• Consulter les consignes d'utilisation de l'appareil en toutes circonstances et notamment pour les conseils d'entretien.
  Nettoyer fréquement l'intérieur du réfrigérateur à l'aide d'un produit d'entretien sans effet oxydant sur les parties métalliques.

(1) Chaîne du froid : maintien ininterrompu de la température de conservation requise pour un produit depuis sonélaboration et son conditionnement jusqu'à sonutilisation par le consommateur.

Mise en place et instructions de montage

Mise en place

Ne pas monter l'appareil côte à côte avec d'autres réfrigerateurs ou congélateurs. Point important pour éviter tout dommage suite aux écoulements d'eau de condensation. Les dimensions hors tout sont indiquées en dernieré page, dans la fig. S, et dans le tableau suivant :

Appareil, volume brut (l)voir plaquette signalétique		Hauteur H(mm)
327	(33..)	1806
373	(38..)	1982
361	(36..)	2000

Inversion du sens d'ouverture de la porte

fig. T

Si nécessaire, vous pouvez inverser le sens d'ouverture de la porte.
- Porte ouverte, désenclipser la plinthe ① à l'aide d'un tournevis et la déposer.
- Désenclipser le cache ② à l'aide d'un tournevis. Fermer la porte.
- Devisser la vis M5 ③.
- Tirer vers le bas l'élément pivotant ④ avec son pivot ⑤, basculer l'ensemble et le déposer.
- Ouvrir la porte, la basculer par fe bas et la retirer.
- Retirer le pivot central ⑥ par le bas.
- Basculer la porte du haut et la retirer par le bas. Veiller à ne pas perdre les rondelles d'écartement.
- Poser tous les éléments de chamière sur le côte opposé :
- Extraire le pivot supérieur (7) et l'introduire sur le côté opposé en utilisant l'embout à six pans creux de la clef plate fournie (clef de 5).
- Charnière centrale : intervertir le cache ⑧ et le support ⑪ : pour cela, enlever chacun des caches ⑨ à l'aide d'un couteau, dévisser les vis ⑩, déposer le cache ⑧ et le support ⑪ par le côté, les tourner de 180^ et les poser sur le côté opposé, extraire la douille ⑫ et la réintroduire par en haut.
- Charnière inférieure : soulever la piece d'écartement ⑬ et la poser sur le côte opposé.
Pose des portes :
- Extraire les bouchons ⑭ des paliers de porte et les poser sur le côte opposé.
- Accrocher la porte supérieure dans le pivot ⑦. Veiller à ne pas perdre les rondelles d'écartement. Fermer la porte.
- Engager le pivot central ⑥ par dessous à travers le support ⑪ dans le palier de porte. Vérifier que la porte est bien alignée à la carrosserie de l'appareil; l'ajuster évientulement à l'aide des trous oblongs du support.
- Accrocher la porte inférieure, la fermer.
Tournier l'élément pivotant ④ de 180^ , extraire le pivot ⑤ et assembler l'ensemble à l'envers. Monter l'ensemble sur le support ⑤ : pour cela, engager le pivot à travers le support dans le palier de porte, rabattre l'élément pivotant, le pousser vers le haut et le prémonter à l'aide de la vis ③
- Aligner à fleur la porte à la carrosserie de l'appareil à l'aide du trou oblong du support (15), puis serrer à fond la vis (3).
- Mettre en place la plinthe ① et appuyer pour l'enclipser.

• Porte ouverte, poser le cache (2) dans la plinthe à l'avant, l'enclipse r à l'arrière.
• Déplacer les poignées ⑮ et les bouchons ⑱. Lorsque la porté est ouverte, déboiter doucement les plaques d'appui ⑰ à l'avant et les pousser sur le côte; dévisser la poignée.
  Faire l'inverse lors du montage: insérer les plaques et penser à bien les enclencher.
• Dévisser et revisser les poignées barre* comme indiqué en fig. T1 à l'aide de la clé Allen 2,5.

Insertion entre deux éléments de cuisine

fig. U

Cet apparéil peut être intégré entre les éléments de cuisine.
Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine.
Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élement haut de sorte à laisser un espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'élement et le mur, sur toute la largeur de l'élement. L'ouverture d'aération disponible sous le plafond de la cuisine devra partager une section minimale de 300 cm². Plus la ventilation est performante, plus la consommation électrique de l'appareil est réduite.
Lorsque l'appareil est enchassé entre deux meubles normés (profondeur max. 580 mm) avec un habillage de 2 mm max., il peut être place directement à côté du meuble de cuisine. La porte de l'appareil, située sur le côté à 34 mm et en son centre à 51 mm de la façade du meuble, peut ainsi s'ouvrir et se fermer très facilement.
Lorsque l'appareil est place pres d'un mur ④ , laisser un espace de 36 mm minimum cote charnières entre l'appareil et le mur (dépassement de la poignée lorsque la porte est ouverte).
- Si vous désirez fixer létalement votre apparéil aux meubles de cuisine ou monter un élément létal intermédiaire entre l' apparéil et le mur, veuillez tout d'abord vérifier :
- que la porte s'ouvre et se ferme librement.
- Ne pas percer dans la zone hachurée, voir fig. U; important, car vous évitez ainsi la dépréciation d' éléments isolés de votre apparéil! Le tableau suivant indique la cote A en fonction de la taille de la partie congélateur de votre apparéil:

Congélateur équipé de	Cote A (mm)
3 tiroirs	850
4 tiroirs	1040

• Fixer l'appareil avec des vis à tôle. Profondeur de vissage dans l'appareil : 10 mm max. !

① Elément haut
② Refrigerateur/Congéiateur
③ Paroi du meuble
(4) Mur

Montage des panneaux décors*

Les panneaux décors et les cadres d'habillage vous permettent d'assortir la façon de votre apparéil à vos éléments de cuisine ou de la mesure en valeur.
Vous peuvent vous procurer des panneaux décors chez votre fournisseur de meubles de cuisine. Les cadres d'habillage sont disponibles chez libre revendeur spécialisé.

Si vous souhaitez réaliser vous-meme le montage des panneaux decors, utilisez, pour le perçage des trous de fixation, une perceuse électrique ou une perceuse sans fil. Pour toute autre instruction de montage ou indication de cotes, veuillez consulter le mode d'emploi fourni avec le kit de montage.

Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses apparéils.
