DZ-HV574E - Caméscope HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope numérique
Caractéristiques techniques principales	Enregistrement vidéo en résolution 720p, capteur CCD, zoom optique 34x
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	130 x 70 x 60 mm
Poids	Environ 400 g
Compatibilités	Compatible avec les cartes SD/SDHC
Type de batterie	Batterie lithium-ion
Tension	7.4 V
Puissance	Consommation d'énergie : 5 W
Fonctions principales	Enregistrement vidéo, prise de photos, lecture vidéo, connexion USB
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, consulter le service après-vente
Sécurité	Ne pas exposer à l'eau, éviter les températures extrêmes
Informations générales utiles	Vérifier la compatibilité des cartes mémoire avant l'achat

FOIRE AUX QUESTIONS - DZ-HV574E HITACHI

Comment démarrer l'enregistrement sur le HITACHI DZ-HV574E ?

Pour démarrer l'enregistrement, appuyez sur le bouton 'Record' situé sur le boîtier de la caméra. Assurez-vous que la caméra est en mode vidéo.

Pourquoi l'écran reste-t-il noir lorsque j'allume la caméra ?

Vérifiez que la batterie est correctement chargée et insérée. Assurez-vous également que vous n'avez pas obstrué l'objectif.

Comment transférer mes vidéos sur un ordinateur ?

Connectez la caméra à votre ordinateur à l'aide d'un câble USB et utilisez le logiciel fourni pour transférer vos vidéos.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la batterie est chargée et correctement installée. Si la caméra ne s'allume toujours pas, essayez de réinitialiser l'appareil.

Comment formater la carte mémoire ?

Accédez au menu de la caméra, sélectionnez 'Paramètres', puis choisissez 'Formatage' pour formater la carte mémoire.

Les vidéos sont-elles enregistrées en haute définition ?

Oui, le HITACHI DZ-HV574E enregistre des vidéos en résolution haute définition.

Comment régler le son sur la caméra ?

Accédez au menu des paramètres audio et ajustez le niveau de volume selon vos préférences.

Mon enregistrement est flou, que faire ?

Assurez-vous que l'objectif est propre et qu'il n'y a pas de poussière ou de taches. Vérifiez également que vous tenez la caméra stable lors de l'enregistrement.

Comment supprimer des vidéos de la caméra ?

Accédez au menu de lecture, sélectionnez la vidéo que vous souhaitez supprimer, puis choisissez l'option 'Supprimer' dans le menu.

Que faire si la caméra surchauffe ?

Éteignez la caméra et laissez-la refroidir pendant un certain temps. Évitez de l'utiliser dans des environnements très chauds.

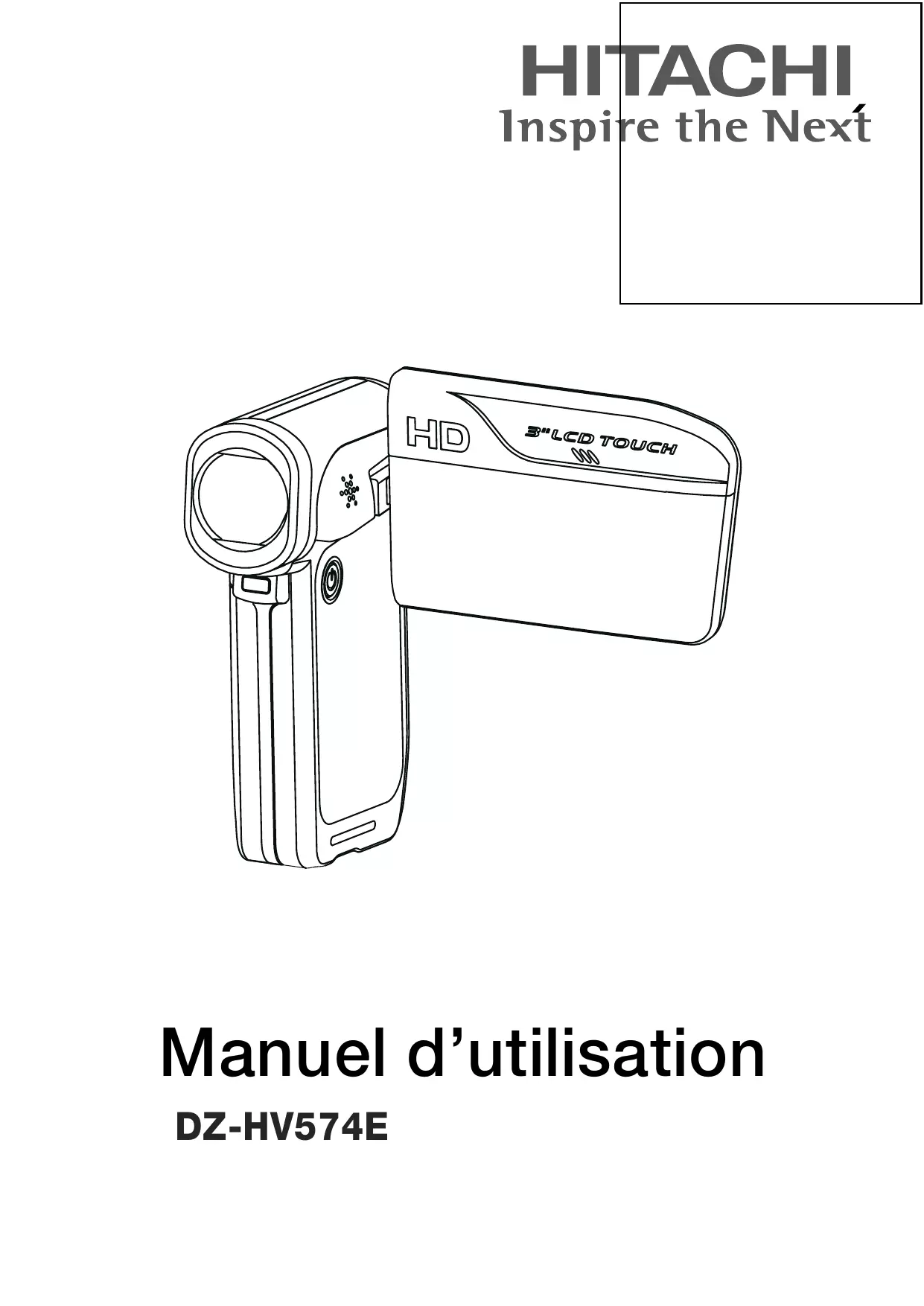

MODE D'EMPLOI DZ-HV574E HITACHI

Manuel d'utilisation

DZ-HV574E

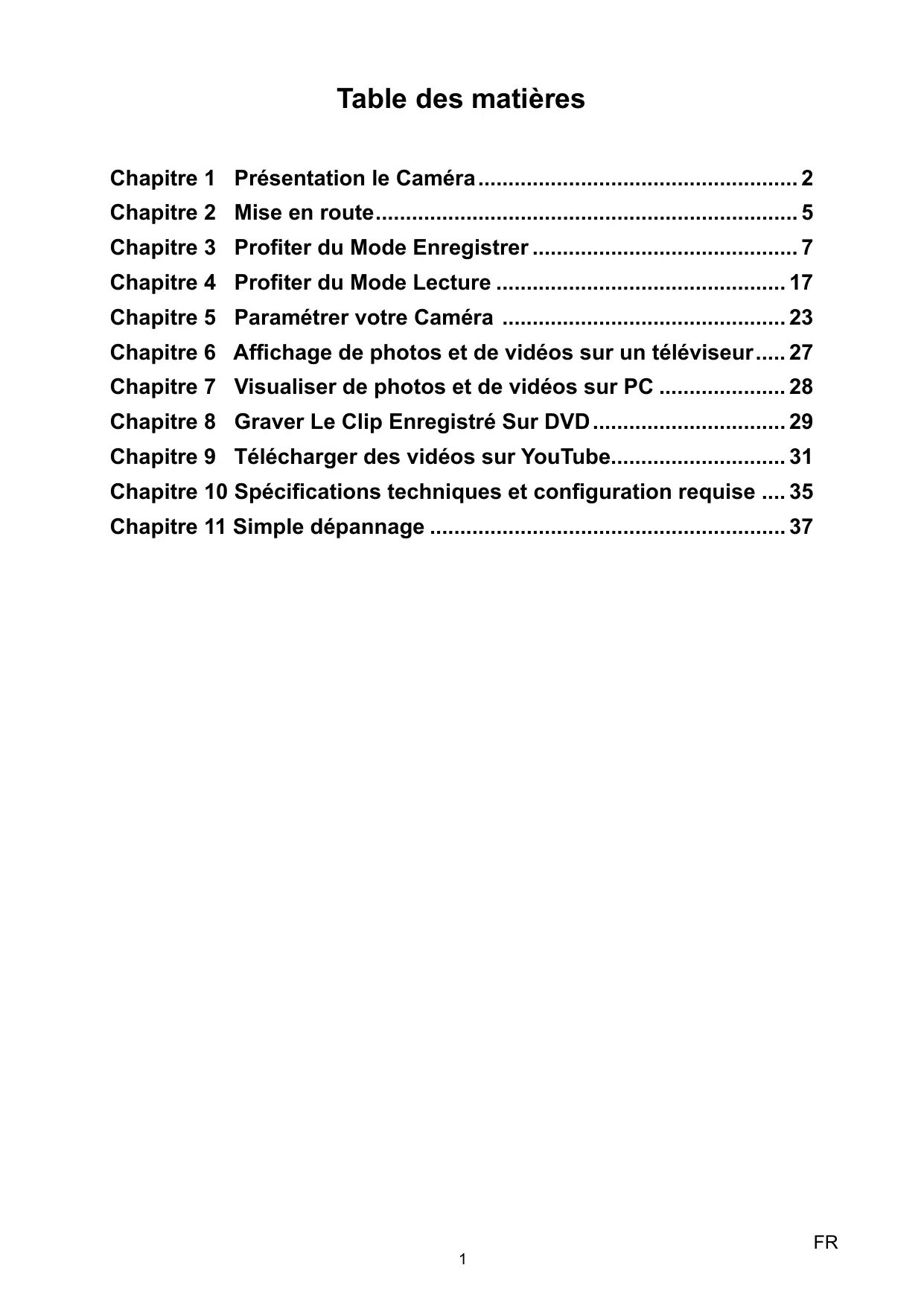

Table des matières

Chapitre 1 Présentation le Caméra 2
Chapitre 2 Mise en route. 5
Chapitre 3 Profiter du Mode Enregistrer 7
Chapitre 4 Profiter du Mode Lecture 17
Chapitre 5 Paramétrer votre Caméra 23

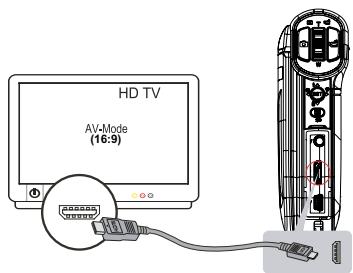

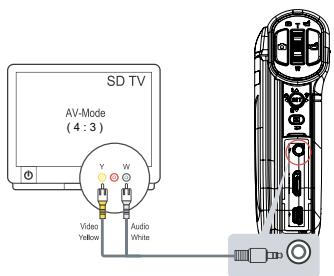

Chapitre 6 Affichage de photos et de vidés sur un téléviseur.... 27
Chapitre 7 Visualiser de photos et de videos sur PC 28

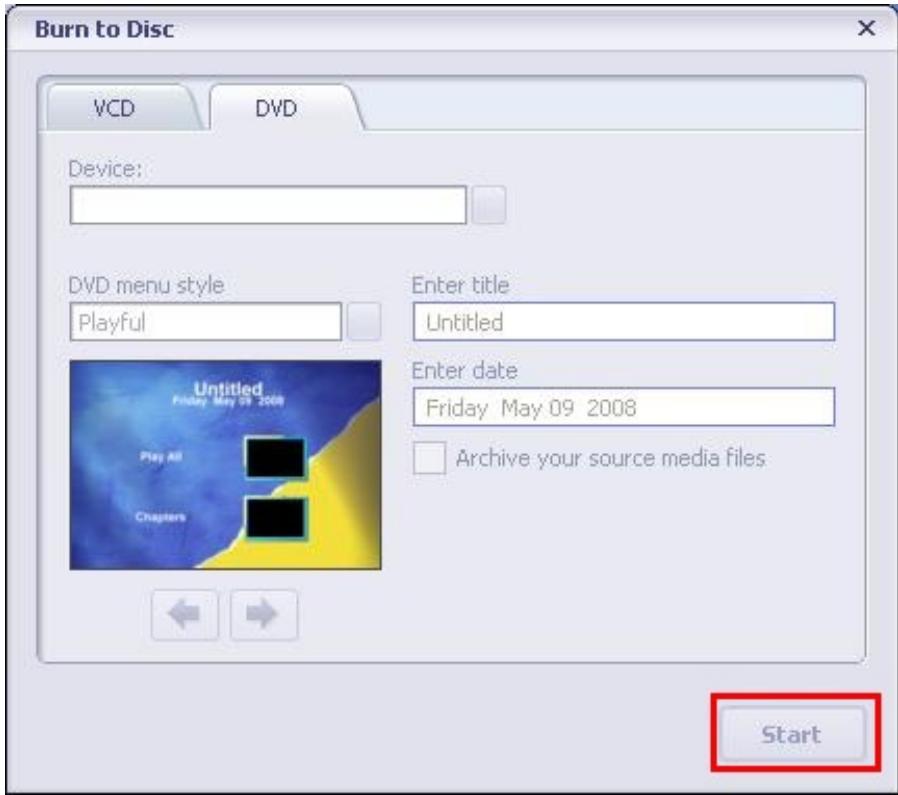

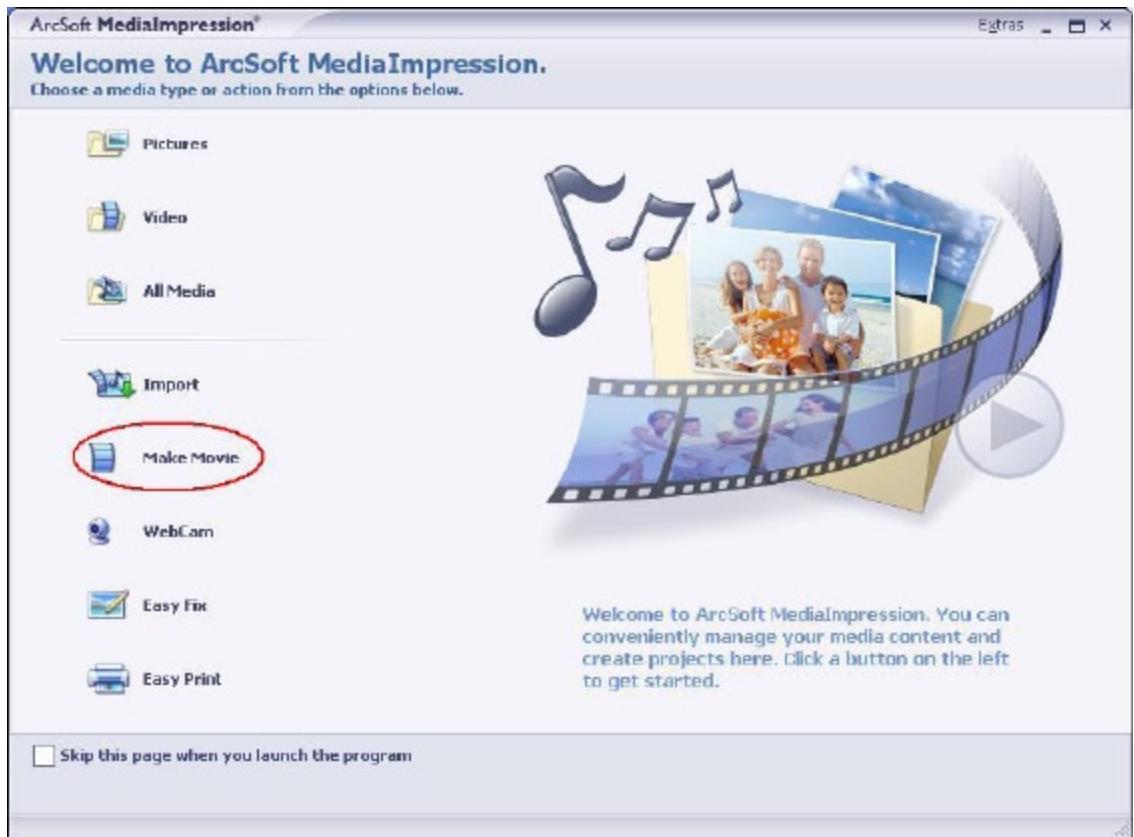

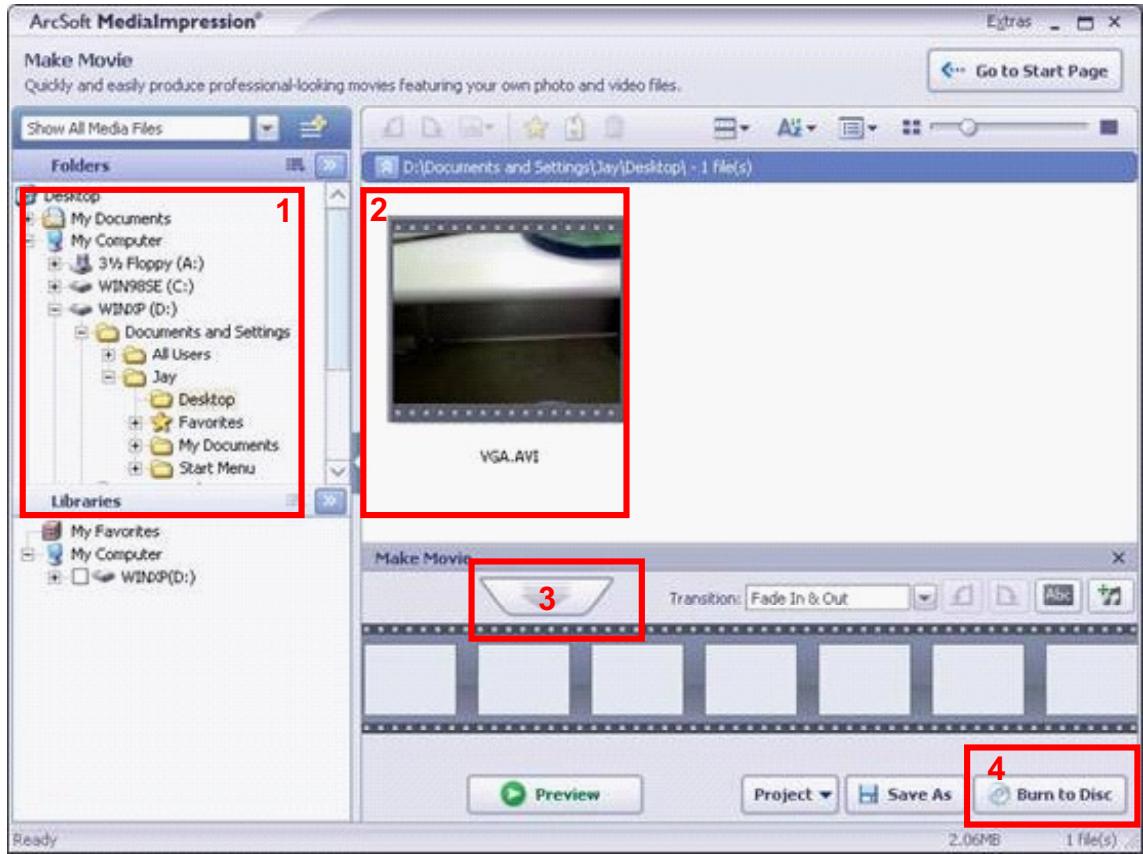

Chapitre 8 Graver Le Clip Enregistré Sur DVD 29

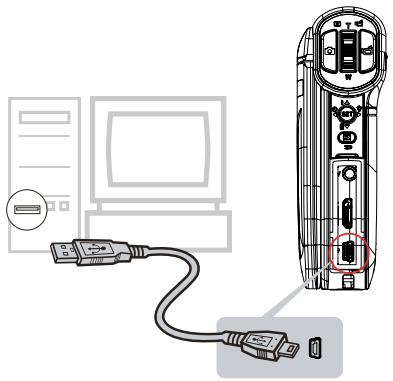

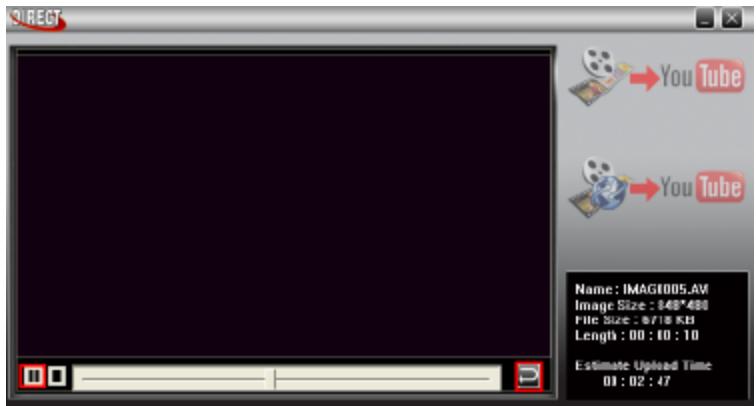

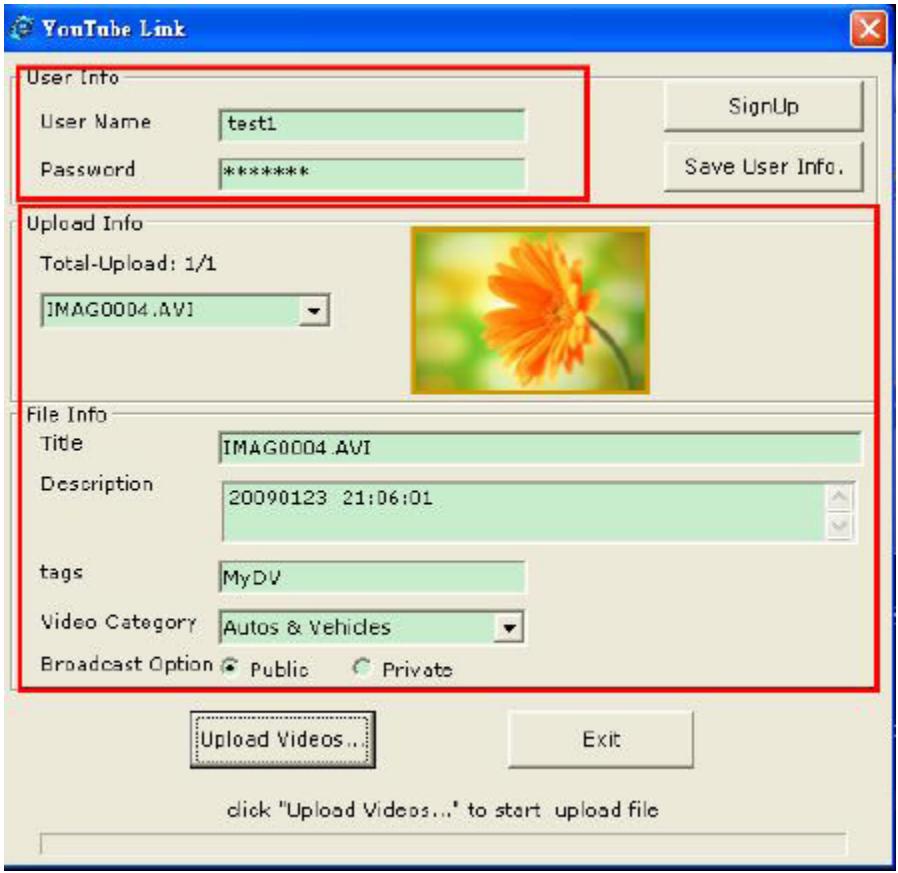

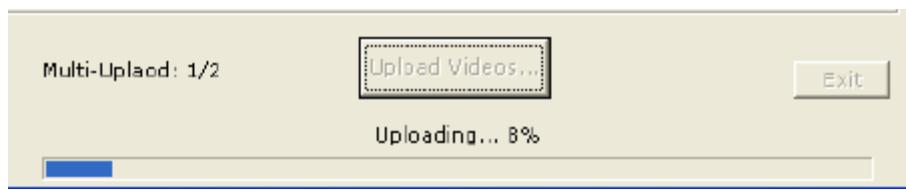

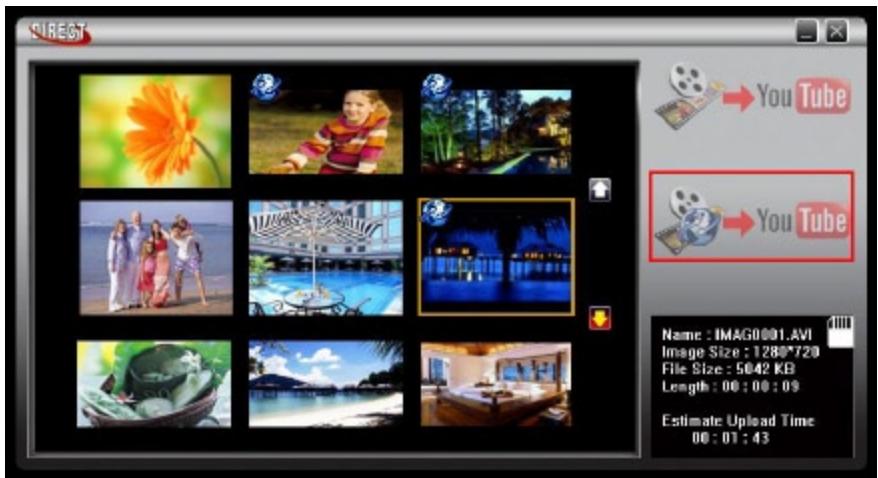

Chapitre 9 Télecharger des videos sur YouTube. 31
Chapitre 10 Spécifications techniques et configuration requise .... 35
Chapitre 11 Simple dépannage 37

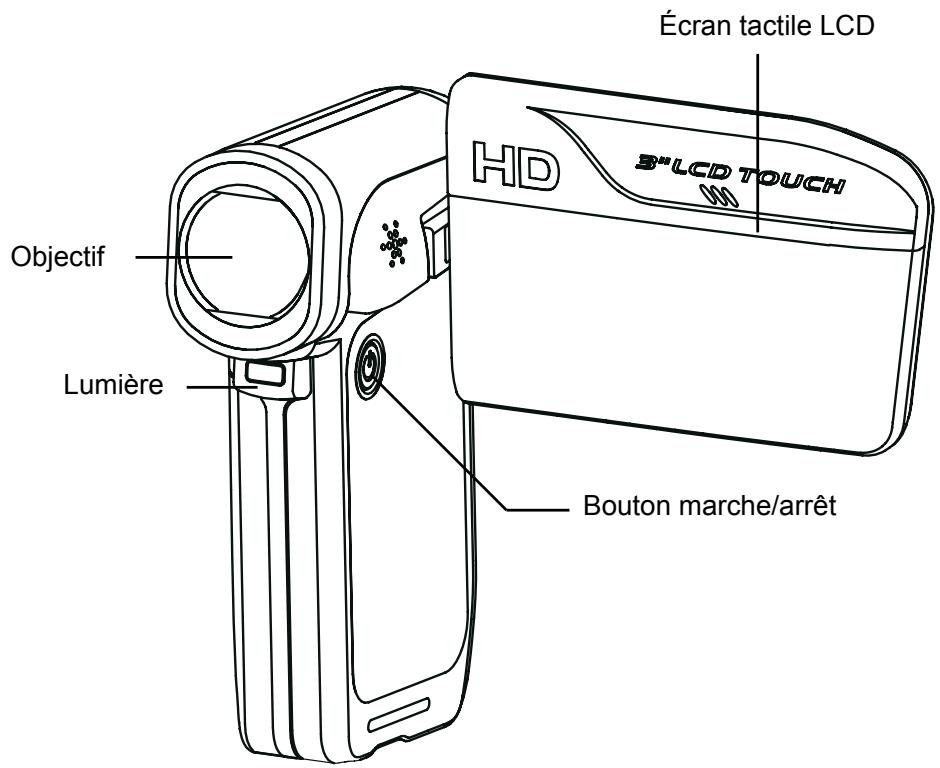

Vue d'ensemble

Laamera equipée d'un capteur de 5 megapixels peut réaliser des films H.264. La technologie H.264 permet d'enregistrer de nombreuses vidés en utilisant une quantité de mémoire inférieure. Vous pouze également obtaining des images de haute qualité pouvant atteindre 12 megapixels. L'écran LCD couleur vous permet d'afficher, de modifier et de réviser facilement vos images.

Laamera est dotée d'un écran tactile LCD 3", plateforme idéale pour l'utilisation de votre apparéil. Les options du menu sont accessibles avec le doigt. Vous pouvez selectionner facilement et directement les options avec l'écran tactile.

Laamera peut aussi enregistrer des films à la résolution HD de 1920x1080. Vous pouze aussi connecter la prise laamera à une HDTV à l'aide d'un cable HDMI, et lore facilement des vidés en haute définition enregistrées sur le grand écran d'une HDTV.

De plus, laamera possède un système de chargement perfectionné. Avec le programme incorpore YouTube Direct exclusif, vous pouvez charger les videos capturées par la webcam sans effot sur YouTube.

Les paramètres d'sensibilité ISO et d'équilibre des blancs peuvent être régés automatiquement ou manuellement. Un zoom optique de 5x augmente votre capacité de contrôle pour faire des films et prendre des photos. La mémoire intégrée vous permet de prendre des photos et de faire des films sans carte mémoire. Le logement de carte mémoire permet à l'utilisateur d'augmenter la capacité de stockage. Le logement de carte mémoire permet à l'utilisateur d'augmenter la capacité de stockage.

Remarque

Une partie de la mémoire intégrée est utilisé pour le code du microprogramme.

Accessoires standard

Déballez le produit et vérifie que tous les accessoires standard suivants sont prêsent :

• Caméra
• Cable USB
  Cable AV
  Cable HDMI
  Adaptateur
• Batterie rechargeable au lithium-ion
  Guide rapide
• CD-ROM (logiciel et manuel d'utilisation)
• Etui
• Dragonne

Vue de dos

Haut-parleur
Microphone

Couverture de batterie

Vue de dessous

Logement de carte SD
Support du Trépied

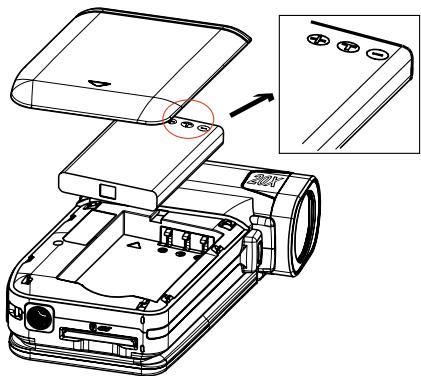

Insertion de la batterie

Avant d'utiliser l'appareil photo, vous doivent insérer la batterie Li-ion.

1. Insérez la batterie en respectant la polarité indiquée (+ ou -).
2. Remettez correctement en place le cache du compartment.

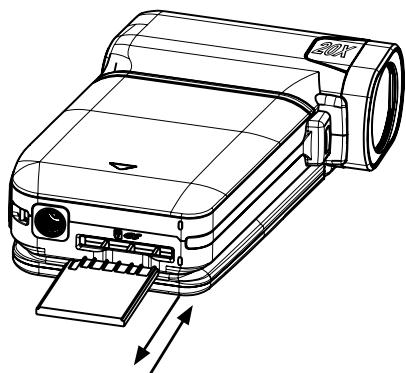

Insertion et retrait d'une carte SD (en option)

Le camera est livre avec une mémoire interne vous permettant de stocker des photos et des films.
Vou陝s étendre la capacité de la mémoire en utilisant une carte mémoire SD/SDHC en option.

1. Insérez correctement la carte mémoire dans l'emplacement prévu à cet effet. Reportez-vous à la figure.
2. Pour-retirer une carte SD,appuyez sur la carte pour la libérer.
3. Lorsque la carte dépasse légèrement, retirez-la doucement de son emplacement.
4. Capacité mémoire recommendée: 1Go au-dessus.

Remarque

• Lorsqu'une carte mémoire est insérée, les vidés et photos sont enregistrées sur la carte et non dans la mémoire interne de l'appareil.

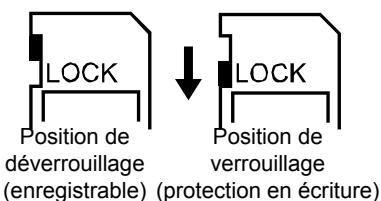

  Protection des données d'une carte SD: Pour protégger en écriture la carte SD, vous doivent la verrouiller.
• Aucune photo etaucun film ne peut etre enregistré quand la carte SD est verrouillée.Assurez-vous que le verrouillage est enposition d'ecriture avant d'enregistrer.

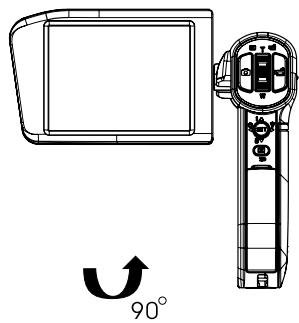

Mise en marche et utilisation de base le camera

Pour allumeramera :

1. Relever l'écran LCD; caméra s'allumera automatiquement.
2. Vous pouvez également appuyer sur le bouton marche/arrêt pour l'allumer.

• Pour filmer une video, appuyez sur le bouton de l'obturator video ( 📁).
• Pour prendre une photo, appuyez sur le bouton de l'obturator photograph ( ) égèrement enforcé jusqu'à ce que le cadre de mise au point passé du blanc au vert. Enforcez ensuite le bouton de l'obturator pour prendre une photo.

Cadre de mise au point : Blanc

Cadre de mise au point :Vert

• Pour regarder les photos/photos enregistrées, appuyez une fois sur le bouton Enregistrement / Lecture( ) pour passer en mode de lecture. Appuyez une deuxième fois dessus pour revenir au mode d'enregistrement.
• En mode enregistrement levoyant Enregistrement LED bleu s'allume. En mode lecture, le voyant LED vert s'allume.

Arrêt le camera

• Pour éteindre le camera : Remettez le panneau LCD dans sa position d'origine ou appuyez sur le bouton Power (Marche) pendant une seconde.

Fonction des boutons/touche

SET T W	Touchche Cinq Directions: Touchche Droite:Lampe numérique Activé /Éclairage Activé/ Éclairage Désactivé Touchche Gauche: Retardateur Activé/Désactivé Touchche Haut: Informations LCD Activé (Affiche les indicateurs sur l'écran LCD) / Désactivé (N'affiche pas les indicateurs sur l'écran LCD) Touchche SET: Menu ON (Activé) ou valider le paramètre. Bouton Télé: zoom avant Bouton Grand angle: zoom arrêté
	Bouton marche/arrêté: appuyez sur ce bouton pendant une seconde pour allumer ou éteindre l'appareil photo.
	Bouton Enregistrement /Lecture: 1. Basculer entre le mode Enregistrer et le mode Lecture. 2. Revient à la page précédente. 3. Pour revoir rapidement, appuyez sur celui-ci après l'enregistrement.
	Bouton de l'obturator vidéo: 1. Démarre l'enregistrement vidéo. 2. Pour arrêtier l'enregistrement, appuyez de nouveau sur ce bouton.
	Bouton de l'obturator photo: Prend la photo.

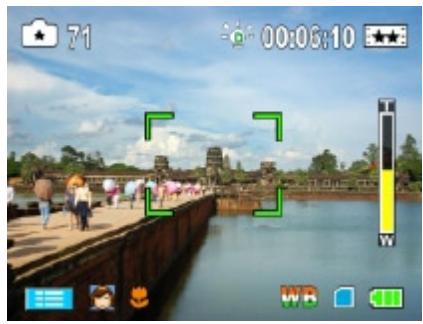

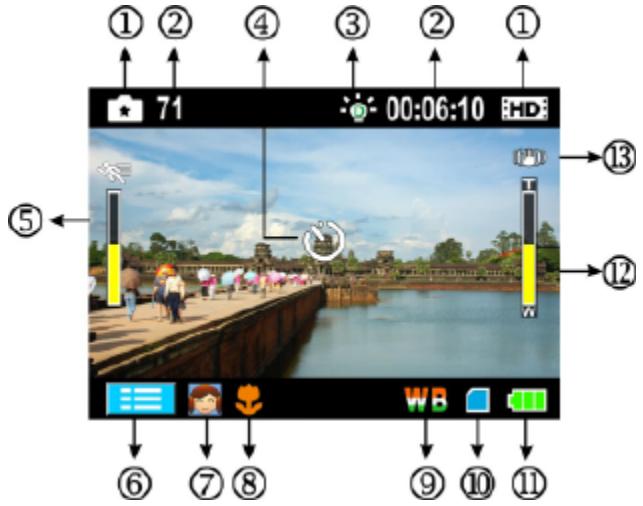

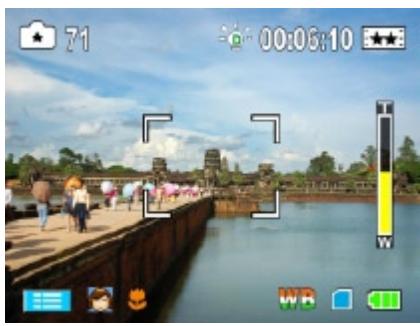

Les icônes ci-dessous peuvent s'afficher sur l'écran LCD lors de l'enregistrement de photos ou vidés.

(1)	Résolution videoo
	FH:	HD (1080p) (30fps)
	HD:	HD (720p) (30fps)
	★★★:	WVGA (60fps)
	★★:	VGA (30fps)
	★:	QVGA (30fps)
	Résolution photo
	:	Haute
	:	standard
	:	Basse
(2)	71	Nombre d/images pouvant encore être prises à la résolution actuelle
	00:06:10	Durée d'enregistrement de film encore disponible à la résolution actuelle
(3)	:	Lampe Numérique Activé
	:	Éclairage Activé
(4)	:	Retardateur activé
(5)		Détection du mouvement
(6)		Option menu activée
(7)	Scène
		Peau
		Nocturne
		Arrière-plan
(8)		Mise au point automatique du mode Macro
(9)	WB	Balance des blancs
(10)		Carte SD insérée
(11)		Batterie: Chargée
		Batterie: Partiellement chargée
		Batterie: Batterie faible
		Batterie: Batterie déchargée
(12)		Mesure du zoom:HD(1080p):1X~5X (5X zoom optique et 1X zoom numérique)Autre résolution video:1X~20X (5X zoom optique et 4X zoom=numique)
(13)		Stabilisation

Remarque

Scène : N/B / Classique / Effet négatif peuvent être prévisualisés immédiatement sans indicateur sur le LCD.

Enregistrement video

• Appuyez sur le bouton de l'obturator video ( ) pour démarrer l'enregistrement. Lorsqu'une video est en cours d'enregistrement, une icône de temps s'affiche sur l'écran LCD. Pour arrêter.
• l'enregistrement, appuyez de nouveau sur le bouton de l'obturator video ( ).
• Appuyez sur le bouton Enregistrement /Lecture pour afficher la video enregistrée.
• 5 réglages de résolution sont disponibles:

• Pour prendre une photo, appuyez sur le bouton de l'obturator photo ( ) légèrement enforcé jusqu'à ce que le cadre de mise au point passé du blanc au vert. Enforcez ensuite le bouton de l'obturator pour prendre une photo.
• Appuyez sur le bouton Enregistrement /Lecture pour afficher la photo prise.
• Trois réglages de résolution sont disponibles:

Qualité d'image
*	Haute qualité:12 Méga Pixels
**	Qualité standard:5 Méga Pixels
*	Faible qualité:3 Méga Pixels

Utilisation de la Fonction Lumière Numérique ou Lumière

Pour utiliser la fonction lampe:

1. Appuyez sur la touche Droite et l'icone Lumière Numérique ( ) apparait sur l'écran pour étendre la plage dynamique du rétroéclairage et la sensation de contraste élevé de sorte que les objets seront plus lumineux et plus claires.
2. Appuyez de nouveau, l'icone Lampe ( ) apparait sur l'écran. La lampe s'allumera et continuera de fournir de la lumière.
3. Appuyez sur le bouton de l'obturator video ( ) pour démarrer l'enregistrement ou pour prendre la photo, appuyez sur le bouton de l'obturator photo ( ).
4. Appuyez de nouveau sur la Touche Droite pour eteindre la lampe.

Remarque

Le lampe est automatiquement désacté si la batterie est faible ( ).

Utilisation du retardateur à retardement pour la prise de photos

Pour utiliser la Retardateur:

1. Appuyez sur la touche Gauche et l'icone Retardateur ( ) apparait sur l'écran.
2. Pour prendre la photo, appuyez sur le bouton de l'obturator phot ( ). La lampe du déclencheur située au devant de l'appareil clignote jusqu'àu déclenchement de l'obturator (environ 10 secondes plus tard). La vitesse de clignotement augmentera juste avant que la photo ne soit prise.

Utilisation de la fonction Zoom

• Le zoom permet d'augmenter la taille des images lorsque vous effectuez une enregistrement video ou prenez une photo.
• Pour effectuer un zoom avant ou arrière, appuyez respectivement sur les boutons Télé (T) ou Grand angle (W).
• Il peut être régle de 1x à 5x (zoom optique 5x et zoom numérique 1x)/ 1x à 20x (zoom optique 5x et zoom=numique 4x).

Options du menu d'enregistrement

Mode Vidéo	Mode Photo	Effet
• Résolution • Stabilisation • Détect. mouv. (Détection de mouvement)	• Résolution	• Mode Macro • Scène • Bal.blcs (Balance des blancs) • ISO

Utilisation pour le mode d'enregistrement

Procedure	Écran d'affichage
1. Touchez (l'icone sur écran) quand vous étés en mode Enregistrement. Le menu Enregistrement s'affiche alors sur l'écran.	71 00:06:10 HD
2. Touchez doucement du doigt les icônes d'options à l'écran pour vous déplacer dans les options de menu principales: Mode Video, Mode Photo et Effet. 3. Le sous-menu de chaque option s'affiche à mesure que vous les sélectionnez. 4. Touchez pour sélectionner l'option que vous désirez régler puis touchez [l'icône OK] pour valider votre réglage. Àpres la validation des réglages, touchez [l'icône exit (quitter) (=)] pour returner en mode Enregistrement. 5. Ou touchez [l'icone exit (=)] pour quitter le mode Enregistrement sans appliquer de changements.	72 00:06:10 HD

Configuration du sous-menu du mode Video

Procedure

Écran d'affichage

1. En mode Enregistrement, touchez (l'icône sur écran) pour entrer sur l'écran menu enregistrement. 2. Touchez l'icône [Mode Video] sur l'écran. Le sous-menu du Mode Video apparaîtra à l'écran. 3. Le sous-menu Mode Video contient 3 options. Résolution, Stabilisation et Détect. mouv. vous permettant d'ajuster les paramètres de l'appareil photo.

Résolutionn WVGA 60 Stabilisation Act. DéTECT Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act. Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Mouv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act Détect Louv. Act

Résolution video

Procedure	Écran d'affichage
1. Dans le sous-menu Mode Video, touche [Résolution] sur l'écran. 2. Touche sur l'écran pour vous déplacer entre les 5 régles. 3. Touche [l'icône OK] pour valider le réglage puis touche [l'icône exit ( =>)] pour returner en mode Enregistrement.	Résolution HD(7ZOp) Stabilisation Act. DéTECT. Mouv. Act. OK

Stabilisation

Procedure	Écran d'affichage
1. Dans le sous-menu Mode Video, touche [Stabilisation] sur l'écran. 2. Touche sur l'écran pourCHOISIR ON OU Off(aciéve ou désactivé). 3. Touche [l'icône OK] pour valider le réglage puis touche [l'icône exit ( => )] pour returner en mode Enregistrement.	Résolution HD(720p) Stabilisation Désact. Déetect. Mouv. Act. OK ⇌

Remarque

Le stabilisateur ne prend pas en charge les résolutions HD de 1080p ni les résolutions WVGA de

60 i/s.

Détention de mouvement

Procedure

Écran d'affichage

1. Dans le sous-menu Mode Video, touchez [DéTECT. mouv.] sur l'écran. 2. Touchez > sur l'écran pourCHOISIR ON ou Off(aciéve ou désactivé). 3. Touchez [l'icône OK] pour valider le réglage puis touchez [l'icône exit ( =>)] pour returner en mode Enregistrement. 4. Leurreuil photo commencerà à enregistrER automatiquement la video s'il DéTECT. mouv. Il s'arrête d'enregistrER s'il ne déetecte pas de mouvement.

Configuration du sous-menu du mode Photo

Procedure	Écran d'affichage
1. En mode Enregistrement, touchez (l'icône sur écran) pour entrer sur l'écran menu enregistrement. 2. Touchez l'icône [Mode Photo] sur l'écran. Le sous-menu du Mode Photo apparaîtra à l'écran. 3. Le sous-menu Mode Photo contient 1 option. Résolution vous permettant d'ajuster les paramètres de l'appareil photo.	Résolution Standard

Résolution photo

Procedure	Écran d'affichage
1. Dans le sous-menu Mode Photo, touche [Résolution] sur l'écran. 2. Touche sur l'écran pour vous déplacer entre les 3 régles. 3. Touche [l'icône OK] pour valider le réglage puis touche [l'icône exit ( => )] pour returner en mode Enregistrement.	Résolution Haute OK

Configuration du sous-menu du Effet

Procedure	Écran d'affichage
1. En mode Enregistrement, touchez (l'icône sur écran) pour entrer sur l'écran menu enregistrement. 2. Touchez l'icône [Effet] sur l'écran. Le sous-menu du Mode Video apparaitra à l'écran. 3. Le sous-menu Effet contient 4 options.Mode Macro, Scène, Bal.blices e ISO, vous permettant d'ajuster les paramètres de l'appareil photo. 4. Touchez P+ / P+ sur l'écran pour changer de page.

Mode Macro

Avec le mode Macro régle sur Macro, vous pouvez prendre des photos rapprochées d'objets à une distance de 1cm à 80cm.

Procedure	Écran d'affichage
1. Dans le sous-menu Effet, touchez [Mode Macro] sur l'écran. 2. Touchez ▷ sur l'écran pour sélectionner l'options "Macro" ou "Normal". 3. Touchez [l'icône OK] pour valider le réglage puis touchez [l'icône exit ( => )] pour returner en mode Enregistrement.	Mode Macro Macro Scene Auto Bal.blices Auto OK P

Scène

Vouss拨vez selectionner le mode en fonction des conditions de prise de vue.

• Auto: Prenez la photo sans effets spéciaux sur l'image.
• Peau: Prenez la photo avec un effet spécial rendant les tons de la peau plus naturels.
• Nocturne: Utilisez le mode Nocturne pour les scènes de nuit ou lorsque les conditions d'éclairage sont insuffisantes.
• Arrière-plan: Vous pouvez prendre des photos même lorsqu'arrière-plan du sujeit est clair.
• N/B (Noir/Blanc):La photo est convertie en noir et blanc.
• Classique: Un aspect sépia est appliqué à l'image.
• Négatif:L'imagestconvertie ennégatifnormal.

Procedure	Écran d'affichage
1. Dans le sous-menu Effet, touchez [Scène] sur l'écran. 2. Touchez ▷ sur l'écran pour vous déplacer entre les 7 régles. 3. Touchez [l'icône OK] pour valider le réglage puis touchez [l'icône exit ( => )] pour returner en mode Enregistrement.	Mode Macro Macro Scène Nocturne Bal.bcs Auto OK P4

Remarque

En mode Nocturne, Pour éviter les photos flous, placez l'appareil photo sur une surface plane et stable, ou utilisez un trépied.

Bal.blcs (Balance des blancs)

L'appareil photo règle automatiquement l'équilibre des couleurs de l'image. Trois paramètres d'Balance des blancs manuels sont disponibles.

• Auto: l'appareil photo règle automatiquement l'Balance des blancs.
• Lum.Jour (Lumière du jour): pour une utilisation de l'appareil en extérieur.
• Fluoresc (Fluorescent): pour un'utilisation dans des conditions d'éclairage fluorescent.
• Tungstène: dans des conditions d'éclairage tungstène.

Procédure	Écran d'affichage
1. Dans le sous-menu Effet, touchez [Bal.blcs] sur l'écran. 2. Touchez sur l'écran pour vous déplacer entre les quatre régles.La modification s'affiche instantanément à l'écran. 3. Touchez [l'icône OK] pour valider le réglage puis touchez [l'icône exit ( =>)] pour returner en mode Enregistrement.

ISO

L'appareil photo règle automatiquement l'sensibilité ISO de l'image. Deux paramètres d'sensibilité ISO manuels sont disponibles. Plus la valeur numérique est grande, plus la sensibilité est haute.

• Auto: l'appareil photo règle automatiquement l'sensibilité ISO.
  ISO800
  ISO1600

Procedure	Écran d'affichage
1. Dans le sous-menu Effet, touchez [ISO] sur l'écran. 2. Touchez sur l'écran pour vous déplacer entre les trois régles. 3. Touchez [l'icône OK] pour valider le réglage puis touchez [l'icône exit ( =>)] pour returner en mode Enregistrement.	ISO 1600 OK P1

Fonction des boutons/Touche

En mode de lecture video ou photo, les boutons/touches ont les fonctions suivantes.

SET T W	Touchche Cinq Directions: Touchche Droite : passer à la video ou la photo suivante.Avance rapide. Touchche Gauche : passer à la video ou la photo précédente.Retour rapide Touchche Haut: Augmentation du volume. Informations LCD Activé/ Désactivé. Touchche Bas: Diminution du volume. Effacer les vidés/images (toutes ou en cours). Touchche SET: 1. Valider le paramètre. 2. En Mode Lecture Video, appuyez pour selectionner les vidés en cours à charger sur YouTube. 3. En Mode Lecture Image, appuyez pour démarrer le diaporama. 4. En mode de Grossissement d'image, appuyez pour quitter le mode de lecture d'image. Bouton Télé : Mode Agrandissement Activé. Zoom avant. Bouton Grand angle : Mode Agrandissement Désactivé. Zoom arrêté
	Bouton Enregistrement /Lecture: 1. Basculer entre le mode Enregistrer et le mode Lecture. 2. Revient à la page précédente.
	Bouton de l'obturator Vidéo : Démarre la lecture de video enregistrée.

Informations de l'écran LCD

En mode de lecture, les iconônes suivantes s'affichent sur l'écran LCD:

Mode Lecture de Vidéo	Mode Lecture de Photo
13 00:05:30 0005/0005 HD 12 4 5 6 7 8 9 10	15 0001 0004 0005 0005 0004 0005 0005 0005 0005 0005 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 0004 000

(1)	:FH:	HD (1080p) (30fps)
	:HD:	HD (720p) (30fps)
	:★★★	WVGA (60fps)
	:★★:	VGA (30fps)
	:★:	QVGA (30fps)
	:	Haute
	:	Standard
	:	Basse
(2)	0005/0005	Numero actuel / Nombre total deVIDEOS, photos
(3)	00:06:10	Compteur de durée de lecture du film
(4)	:	Volume
(5)	:	Passe à la vente ou la photo précédente.
(6)	:	Retour rapide film
(7)	:	Lire une vente
	:	Pause une vente
(8)	:	Avance rapide film
(9)	:	Passe à la vente ou la photo suivante.
(10)	:	Supprimer
(11)	:	Icône de zoom
(12)	:	VIDEOS est sélectionné pour le chargement vers YouTube
(13)	:	Quitter
(14)	Diaporama
	Arrêt Diaporama
(15)	Nombre consécutif d'images.

Utilisation pour le mode Lecture

Le mode de lecture permet d'afficher et de gerer vos photos et vidés, enregistrés dans la mémoire interne de l'appareil ou sur une carte mémoire en option.

Procedure	Écran d'affichage
1. Appuyez sur le bouton Enregistrement / Lecture ( ) pour passer du menu principal du mode d'enregistrement à celui du mode de lecture.Les 2 options du Mode Lecture sont Video et Photo. 2. Touchez pour selectionner l'options désirée.	VIDÉO PHOTO

Lecture video

Procedure	Écran d'affichage
1. Touchez [Vidéo]sur l'écran pour entrer en mode Lecture [Vidéo].	VIDEOS PHOTO
2. Touchez ↓/↓ pour生存 ou arrêt une vidéo. 3. Gissez vers la droite ou touche ↓/↓ pour passer à la Vidéo précédente; Gissez vers la gauche ou touche ↓/↓ pour passer à la Vidéo suivante. 4. Pendant la lecture de la vidéo, touche ↓/↓ pour restour/avance rapide. 5. Touche ↓/↓ pour augmenter le volume; touche ↓/↓ pour réduire le volume. 6. Touchez [l'icône exit ↓] pour quitter. 7. Appuyez sur la Touche SET pour sélectionner les vidés en cours à charger sur YouTube.	00:05:30 0005/0005 HD 00:05:30 0005/0005 HD 00:05:30 0005/0005 HD 00:05:30 0005/0005 HD 00:05:30 0005/0005 HD 00:05:30 0005/0005 HD

Remarque

Quand l'écran est inactif pendant quelques secondes, les barres de fonction lecture disparaisent automatiquement.

Suppression de videos

Procédure	Écran d'affichage
1. Touchez / pour sélectionner lesVIDEOS. 2. Touchez pour aller sur l'écran option Supprimer.	00:06:10 0005/0005 HD
3. Appuyez sur [Oui] pour effacer l'opération en cours ou [Non] pour annuler l'opération et quitter; Appuyez sur [Tout] pour effacer toutes les vidésos. 4. Avant de supprimer tout VIDOS, un message de confirmation s'affiche. Touchez [Oui] pour exécuter l'opération et [Non] pour annuler l'opération.	00:06:10 0005/0005 HD Supprimer Oui TOUT Non
	00:06:10 0005/0005 HD Supprimer tout Oui Non

Remarque

• Si une carte mémoire est insérée, vous pouvez uniquement supprimer les videos enregistrées sur la carte.
• Les videos enregistrées sur une carte mémoire protégée en écriture ne peuvent pas être supprimées.

Affichage photo

Procedure	Écran d'affichage
1. Touchez [Photo]sur l'écran pour entrer en mode Lecture [Photo].	VIDéo PHOTO
2. Glissez vers la droite ou touchez ↓ pour passer à la Photo précédente; Glissez vers la gauche ou touchez ↓ pour passer à la Photo suivante.	0005 0005
3. L'image étant可以选择, appuyez sur l'écran tout en allant vers le haut pour entrer en mode Grossissement. En mode Grossissement, appuyez sur l'écran tout en allant vers le haut pour zoomer, ou vers le bas pour dézoomer.
4. Pour vous déplacer dans l'image agrandie, appuyez sur l'écran en vous déplaçant (l'indicateur interieur de grossissement devant rouge). Appuyez sur le Touche Réglage (SET) pour annuler le mode de navigation.
5. Touche ↓ / ↓ pour démarrer ou arrêté le diaporama.
6. Touchez [l'icône exit ↓] pour quitter.

Remarque

Quand l'écran est inactif pendant quelques secondes, les barres de fonction diaporama disparaisent automatiquement.

Suppression de photos

Procédure	Écran d'affichage
1. Touchez / pour sélectionner les photos. 2. Touchez pour aller sur l'écran option Supprimer.	00050005
3. Appuyez sur [Oui] pour effacer l'image en cours ou [Non] pour annuler l'opération et quitter; Appuyez sur [Tout] pour effacer toutes les images. 4. Avant de supprimer tout photos, un message de confirmation s'affiche. Touchez [Oui] pour exécuter l'opération et [Non] pour annuler l'opération.	00050005 Supprimer Oui | Tout | Non
	00050005 Supprimer tout Oui | Non

Remarque

• Si une carte mémoire est insérée, vous pouvez uniquement supprimer les photos enregistrées sur la carte.
• Les photos enregistrées sur une carte mémoire protégée en écriture ne peuvent pas être supprimées.

Menu Configuration

Procedure

Écran d'affichage

1. En mode Enregistrement, touchez (l'icône sur écran) pour entrer sur l'écran menu enregistrement. 2. Touchez l'icône [Configuration] sur l'écran. Le sous-menu du Configuration apparaîtra à l'écran. 3. Le sous-menu Paramètres contient 6 options pour configurer l'installation de votre camera: Son (son de fonctionnement), TV, Langue, Formater, Réglage de l'heure e Param. défaut. 4. Touchez P# / P# sur l'écran pour changer de page.

Son

Activer ou désactiver le son.

Procédure	Écran d'affichage
1. Dans le sous-menu Configuration, touchez [Son] sur l'écran. 2. Touchez ▷ sur l'écran pourCHOISIR ON ou Off(activé ou désactifié). 3. Touchez [l'icône OK] pour valider le réglage puis touchez [l'icône exit ( =>)] pour returner en mode Enregistrement.

TV

Vérifiez que le standard TV correct de votre région est sélectionné (NTSC ou PAL).

Dans le cas contraire, l'image risque de scintiller à l'écran.

Standard NTSC : États-Unis, Canada, Japon, Corée du sud et Taiwan, etc.

Standard PAL : Royaume-Uni, Europe, Chine, Australie, Singapour et Hong Kong, etc.

Procedure	Écran d'affichage
1. Dans le sous-menu Configuration, touchez [TV] sur l'écran. 2. Touchez sur l'écran pour désirer "NTSC(60Hz)" ou "PAL(50Hz)". 3. Touchez [l'icône OK] pour valider le réglage puis touchez [l'icône exit ( =>)] pour returner en mode Enregistrement.

Langue

Utilisez cette option pour selectionner la langue de l'interface de l'utilisateur désirée.

Procedure	Écran d'affichage
1. Dans le sous-menu Configuration, touche [Langue] sur l'écran. 2. Touche sur l'écran pour les options de langue. 3. Touche [l'icône OK] pour valider le réglage puis touche [l'icône exit ( =>)] pour returner en mode Enregistrement.

Formater

Oui: Formate la carte SD( quand il y a une carte SD dans le apparéil photo) ou la mémoire interne( quand il n'y a pas de carte SD dans le apparéil photo).

Non: Ne formate ni la carte SD( quand il y a une carte SD dans le apparil photo)ni la mémoire interne( quand il n'y a pas de carte SD dans le apparil photo).

Procedure	Écran d'affichage
1. Dans le sous-menu Configuration, touchez [Formater] sur l'écran pour passer sur Ecran Confirmation Formater.	Formater Réglages de l'heure Param. Défaut OK | Non | P†
2. Touchez [Oui] pour exécuter l'opération et [Non] pour annuler l'opération.	Formater Oui | Non | Non

Remarque

Toutes les données seront effacées si la carte SD est formatée. Assurez-vous de sauvegarder toutes vos données sur l'ordinateur avant de formater la carte SD.

Réglage de l'heure

Procedure	Écran d'affichage
1. Dans le sous-menu Configuration, touchez [Réglage de l'heure] sur l'écran pour passer sur Menu Réglage Heure.	Formater Réglage de l'heure Param. Défaut OK ↑ P†
2. Touchez [Année], [Mois], [Jour], [Heure] ou [Minute] pour régler. 3. Réglez les valeurs numériques en touchant / ▼. 4. Touchez [l'icône OK] pour valider le réglage puis touchez [l'icône exit ( ) ] pour returner en mode Enregistrement.	Réglage de l'heure 2008/11/25 10:00AM OK ▼

Param. défaut

Pou rétablit les paramètres par défaut, Sélectionnez cette option.

Procedure	Écran d'affichage
1. Dans le sous-menu Configuration, touchez [Param. défaut] sur l'écrande confirmation de Paramétrage par défaut.	Formater Réglages de l'hour Param. Défaut OK ∅ P†
2. Touchez [Oui] pour exécuter l'opération et [Non] pour annuler l'opération.	Param. Défaut Oui Non

Le tableau ci-dessous présente les paramètres par défaut de l'appareil photo.

Configuration	Paramètre par défaut
Résolution	HD (1080p) pour lesVIDEOS
	Standard pour les photos
Stabilisation	Désactivé
Détection de mouvement	Désactivé
Mode Macro	Normale
Scène	Auto
Bal.blcs (Balance des blancs)	Auto
ISO	Auto
Son	Activé
TV	Depends on shipping area
Langue	Depends on shipping area
Volume	Niveau 7
Éclairage	Désactivé
Retardateur	Désactivé

Connector à une TV haute définition16:9 (Grand)

1. Connectez une extrémité du cable HDMI au port de Sortie HDMI de votreamera.
2. Connectez l'autre extrémité du cable à une TV.
3. Positionnez la source d'entrée video du téléviseur sur l'options "HDMI".

4. Utilisez les touches pour visionner les images et les videos sur une télé.

5. Utilisez les touches de direction Droite/Gauche pour passer à la video/photo suivante ou précédente.

6. Appuyez sur le bouton de l'obturator video pour démarrer le lecture et appuyez de nouveau dessus pour la mesure en pause.
7. Lors de la lecture de la video, appuyez sur les touches de direction Droite/Gauche pour effectuer une avance ou un retour rapide, puis relâchez-le pour rétabir la vitesse normale de lecture.
8. Utilisez les touches de direction Haut/Bas pour régler le niveau du volume.
9. En Mode Lecture Image, appuyez sur les touches de Bouton Téle pour l'agrandir. Utilisez les Touche Cinq Directions pour parcourir la photo agrandie. Appuyez sur le Bouton SET pour quitter le mode de navigation.

Remarque

Le camera ne peut pas enregistrer des films et prendre des photos quand il est connecté à une TV haute définition. Le panneau LCD ne fonctionne pas quand le camera est connecté à une TV haute définition.

Connector à une TV non haute définition ou 4:3

1. Connectez une extrémité du cable AV au port de Sortie AV de votre Caméra.
2. Connectez l'autre extrémité du cable à une TV.
3. Utilisez les touches pour visionner les images et les videos sur une télé.

Remarque

L'écran LCD est désacté dé que l'appareil photo est connecté à un TV.

Chapitre 7

Visualiser de photos et de vidés sur PC

Installer des logiciels fournis

Le CD-ROM fourni avec ce Camera contient les 2 autres applications de logiciel.

• ArcSoft Medialmpression est une application conviviale vous aidant à facilementGERer votre multimédia, graver votre video sur un DVD, et télécharger vos vidés sur YouTube.
• Adobe Reader programme couramment utilise et dont l'installation est requise pour pouvoir dire le manuel d'utilisation. Il est probable que ce logiciel soit deja installé sur bon nombre d'ordinateurs.

Pour installer les logiciels fournis:

1. Insérez le CD-ROM dans le lecteur de CD-ROM de votre ordinateur. L'écran d'exécution automatique s'affiche.
2. Cliquez sur Install Application Software. Suivez les instructions à l'écran pour effectuer l'installation.

Remarque

Transférer des photos ou des films sur un ordinateur

YVous pouze transférer des photos ou des films stockés sur votre Caméra sur un ordinateur et les envoyer par e-mail à vos amis ou les placer sur des sites web.

Pour cela vous devez:

1. Connecter l'ordinateur et le Caméra avec le cable mini USB 2.0 fourni. La LED s'allumera et clignotera.
2. Une fois que la LED s'arrête de clignoter, les films/photos se trouvent sur votre ordinateur à "Poste de travail\Disque amovible\DCIM\100MEDIA".
3. Dans ces dossiers, vous pouze vue, supprimer, déplacer ou copier les films/photos désirés.
4. Utilisez le logiciel d'application ArcSoft fourni pour éoperator les films ou les photos.

Chapitre 8

Graver Le Clip Enregistré Sur DVD

Le CD de logiciels qui accompagne contient ArcSoft Medialmpression permettant aussi de graver le clip film sur DVD. Vous pouvez conserver vos précieux films sur DVD pour les partager en famille et entre amis.

Pour creer un DVD:

1. Installer ArcSoft MedialImpression (Reportez-vous à la Section 7).
2. Cliques sur [ Démarrer ] →[(Tous) programmes] →[ArcSoft Medialmpression ].
3. L'écran principal de ArcSoft Medialmpression apparaitra sur votre bureau.
4. Cliquez sur [ Faire un film ].

5. L'écran d'utilisateur apparaftra :

• Sélectionnez le dossier contenant les fichiers que vous désirez utiliser.
• Sélectionnez les fichiers.
• Cliquez sur le bouton pourmettre les fichiers en diapo.
• Cliquer sur [Graver sur disque].

6. Cliques sur [Demarrer] pour commencer à graver le DVD.

Chapitre 9

Télécharger des vidEOS sur YouTube

Le programme incorpore YouTube Direct vous un moyen simple de charger vos videos instantanément sur YouTube. Il vous permettra de les partager avec votre famille et vos amis sur le site web de YouTube.

Pour télécharger des fisiers video sur YouTube:

1. Sélectionnez lesVIDEOS dans le Mode Lecture Video en appuyant sur la Touche SET.
2. Branchez la webcam sur l'ordinateur à l'aide du cable USB fourni.

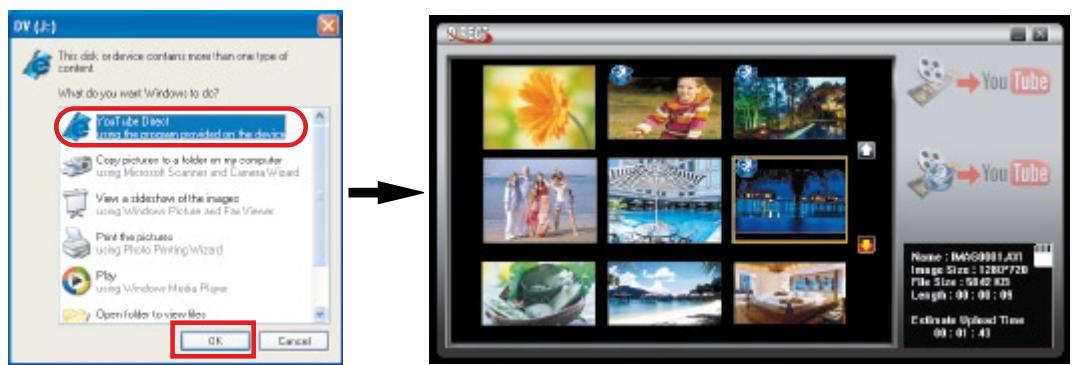

1. ÀpRES la connexion USB, l'écran lancement automatique apparait. Cliquez sur[YouTube Direct]→ [OK] alors que l'écran principal apparait automatiquement sur le bureau.

Remarque

Si l'écran d'exécution automatique n'apparait pas. Cliquez sur [Poste de travail] [DV(X:)] [dvap. exe] pour exécuter l'application.

1. Aperçu de la video : double cliquez sur le clip video dans l'écran des aperçus. Cliquez sur l'icône Lecture/Pause pour dire/mettre en pause. Cliquez sur l'icône Retour pour revenir à l'écran des aperçus.

5. Charger la video

(1) Charger une seule video ou des videos choisis : Sur l'écran des aperçus, cliquez sur l'icône haut/ Bas pour changer de page. Cliquez sur la video que vous poulez charger (+ Bouton Ctrl pourCHOISir deux ou plusieurs videos) puis cliquez sur l'icône [Upload selected videos to youtube] (Cliquez pour charger les videos choisis vers YouTube).

(2) Charger les videos sélectionnées préalablement sur la webcam: Cliquez sur l'icone [Upload DV-selected videos to youtube] (Charger DV-videos choses de youtube).

1. Remplissez l'information dans les blancs.

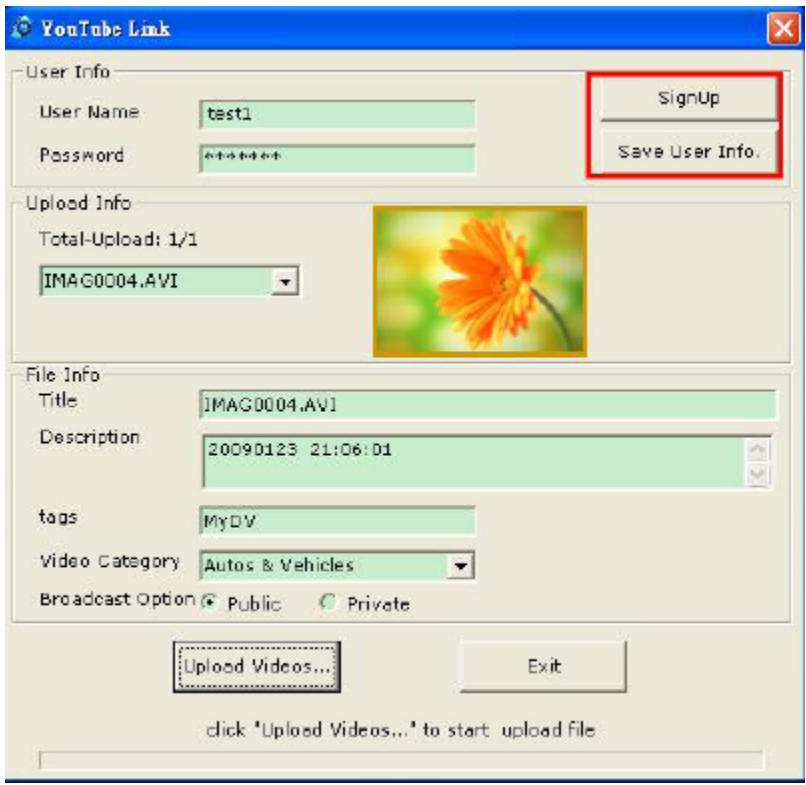

1. Si vous ne possédez pas de compte YouTube, cliquez tout d'abord sur SignUp pour créé un nouveau compte YouTube. L'écran d'enregistrement de YouTube apparaît alors. Veuillez suivre les instructions sur le site web de YouTube. Si vous voulz conserver le nom d'utilisateur et le mot de passer, cliquez sur [Save User Info] (Sauvegarder Info Utilisateur).

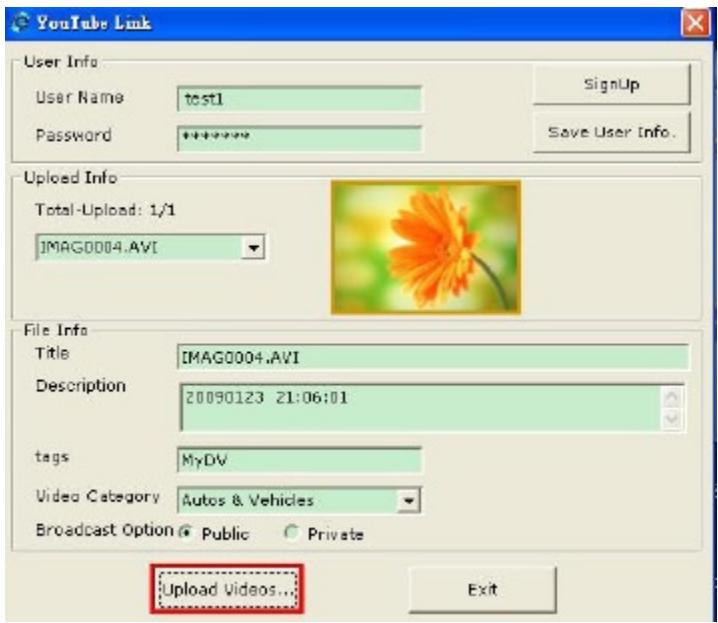

1. Cliques sur Upload Videos pour charger la (les) video(s).

Spécifications techniques et configuration requise

Capteur d'image	Capteur de 5 CMOS mégapixelsr
Modes de fonctionnement	Enregistrement video, Enregistrement photo.
Objectif	F3.5 - 3.7 (f = 6.8 - 34 mm)
Portée de mise au point	10cm à l'infini (mode normal)
	1cm ~ 80cm(mode macro)
Zoom	HD(1080p):1X~5X (5X zoom optique et 1X zoom numérique)
	Autre résolution video:1X~20X (5X zoom optique et 4X zoom=numique)
Obturator	Électronique
Écran LCD	Écran tactile LCD 3"
Support de stockage	128 MB Mémoire intégrée (mémoire partiellement utilisée pour le code du microprogramme)
	Emplacement pour carte SD/SDHC (Jusqu'à 32 GB)
Résolution d'image	Haute qualité 4000x3000 (12M Pixels)
	Qualité standard 2592x1944 (5M Pixels)
	Faible qualité 2048x1536 (3M Pixels)
Résolution vidéo	HD(1080p) 1920X1080(30fps)
	HD(720p) 1280X720(30fps)
	WVGA 848X480(60fps)
	VGA 640X480(30fps)
	QVGA 320X240(30fps)
Balance des blancs	Automatique/Manuel (Lumière du jour, Fluorescent, Tungstène)
ISO	Automatique/800/1600
Retardateur	Compte à rebours de 10 secondes
Éclairage	Lampe numérique Activé/ Éclairage Activé/Désactivé
Format de fichier	Photo: JPG
	Viséo: AVI
Lecture d'images	Une seule image/Diaporama
Interface PC	Port mini USB 2.0t
Sortie TV	NTSC / PAL Sélectionnable, HDMI
Batterie	Batterie rechargeable au lithium-ion
Dimensions	109(H) * 80(W) * 28(D) mm
Poids	136 g (sans pile)

Configuration requise

• Microsoft Windows 2000/XP/Vista
• Proesseur Pentium III 800MHz® ou supérieur
  256 Mo de RAM
• Lecteur CD-ROM
• 700 MB espace libre sur le disque dur
• Port USBisable
• Affichage couleur 16 bits

Remarque

L'écran LCD est fabriqué à l'aide d'une technologie d'une extrème précision, aussi plus de 99.99% des pixels sont opérationnels. Cependant, de minuscules points noirs et/ou lumineux (blancs, rouges, bleus ou verts) peuvent apparaître sur l'écran LCD. Ces points sont un résultat normal du processus de fabrication, et n' affectent pas l'enregistrement.

Chapitre 11

Simple dépannage

Simple dépannage

1. Si l'image sur le LCD n'est pas nette lors de la prise de vue, comment régler la mise au point?

Essayez de basculer entre le mode Macro et Normal. (Mode Macro : Pour les l'objets à une distance de 1 cm ~80cm, Mode Normal : Pour les l'objets à une distance supérieur à 10 cm)

1. Le lumière ne marcha pas?

La charge de la batterie est faible.

1. Les fichiers sur la carte mémoire ne s'affichent pas régulièrement quand le LCD affiche la marque “!”.

Le " !" signifie que la carte SD est à faible vitesse ou contient des données non appropriées. Pour résoudre ce problème, formatez la carte SD avec le caméscope à la place du PC. (Veuillez lire les instructions de Formater détaillées dans la Chapitre 5.

1. Pourquoi certaines de mes photos en interieur semblent flues et sombres?

Le camera allunge le temps d'exposition des photos dans les lieux mal éclairés/ en interieur. Gardez leamera (et le sujet photographié) immobiles pendant quelques secondes quand vous prenez des photos. L'obturator émettra un son quand la photo sera prise.

1. Comment charger la batterie?

Vou devez utiliser le chargeur CA ou Cable USB fourni. Le camera doit etre eteint ; la lumiere clignotante confirme la charge, mais la luzere est fixe quand la charge est terminée.
