à travers le/les filtres à graisse, puis en l’éliminant à l’extérieur à travers un tuyau d’évacuation. Dans cette version l’emploi du filtre à charbon n’est pas nécessaire. Vous devez décider dès le début quel type d’installation vous voulez (recyclage ou évacuation). Afin d’avoir une hotte au rendement optimal, nous vous conseillons d’installer une hotte version évacuation (si cela est possible).

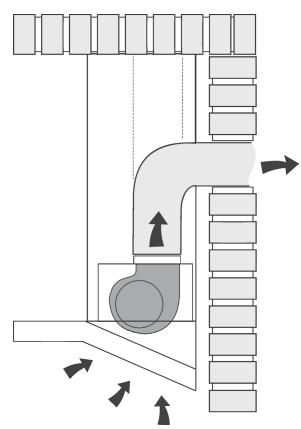

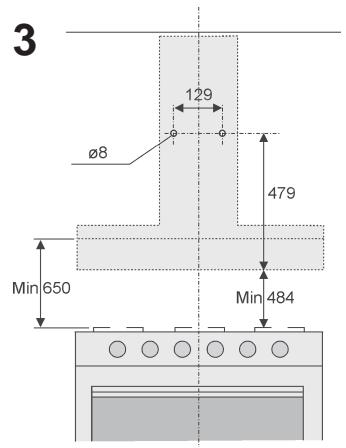

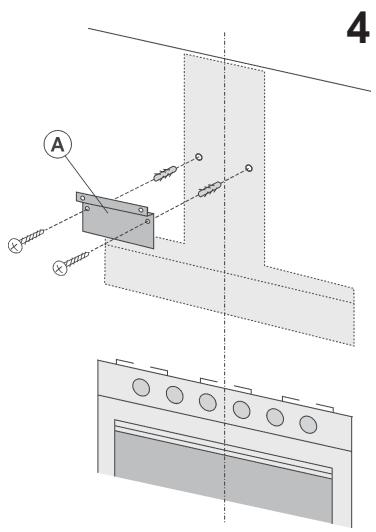

INSTALLATION VERSION EVACUATION: Avant de commencer l’installation, il est nécessaire de prévoir le tuyau pour l’évacuation de l’air à l’extérieur. Employez un tuyau d’évacuation qui ait: - la longueur minimale indispensable; - le moins de coudes et raccords possibles (angle maximum des coudes: 90°); - qui soit fait d’une matière approuvée par les normes en vigueur (suivant le pays); - sa surface intérieure la plus lisse possible. Nous vous conseillons aussi d’éviter les changements brusques de section du tuyau (diamètre conseillé: 150 mm). Pour l’évacuation de l’air à l’extérieur, suivez toutes les autres indications fournies par la feuille “Attention”. Prévoir l’alimentation électrique dans l’encombrement de la cheminée télescopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille “Attention”). 1. Fixation au mur: Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2 premiers trous que vous devrez percer, en respectant les mesures indiquées à la Fig. 3; percez 2 trous et y placez les 4 chevilles (fournies en équipement). Ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 484 mm. Fixez le support métallique (A) au mur en utilisant les 2 trous percés - Fig. 4 - (les vis pour la fixation du support sont fournies).Utiliser les deux petits triangles découpés sur le support afin de le placer exactement le long de l’axe vertical de la hotte. Puis accrochez la hotte sur le support (Fig. 5). Régler la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigences de l’alignement avec les meubles suspendus. Après le réglage, sans enlever la hotte, tracer sur le mur les autres 4trous à percer (C); décrocher la hotte et percer les trous tracés (diamètre 8mm); ensuite utiliser les 4 chevilles et les 4 vis fournies pour la fixation définitive. 2. Monter la plaque de l’installation électrique (selon les versions) en la fixant avec 2 vis (Fig. 6). 3. Monter la flange sur la sortie d’air de l’appareil en exerçant une légère pression (Fig. 7). 4. Fixation des tuyaux télescopiques: 4a - Régler la largeur de l’étrier de support (D) du tuyau télescopique à l’aide des vis (E) indiquées sur la Fig. 8; ensuite, à l’aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu’il soit dans l’axe de la hotte. 4b - Raccordez le conduit pour l’évacuation de l’air à la bouche de sortie d’air de la hotte; utilisez un tuyau souple et bloquezle sur la bouche de sortie d’air de la hotte à l’aide d’un collier métallique - Fig. 9 - (le tuyau et le collier ne sont pas fournis). Pour la version aspirante retournez le tuyau supérieur de façon à ce que les grilles d’évacuation d’air soit dans la partie du bas (Fig. 10). 4c - Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. Installer les tuyaux télescopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (H) – Fig. 11. 5. FAIRE ATTENTION AU/X FILTRE/S A CHARBON. Pour la version aspirante l’utilisation de/s filtre/s à charbon n’est pas nécessaire. Par conséquent, s’il y en a déjà un d’installé sur la hotte, l’enlever en procédant comme suit : voir le paragraphe “Démontage du filtre à charbon”. INSTALLATION VERSION RECYCLAGE: Prévoir l’alimentation électrique dans l’encombrement de la cheminée télescopique

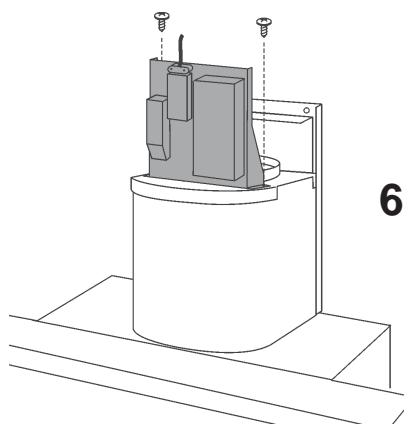

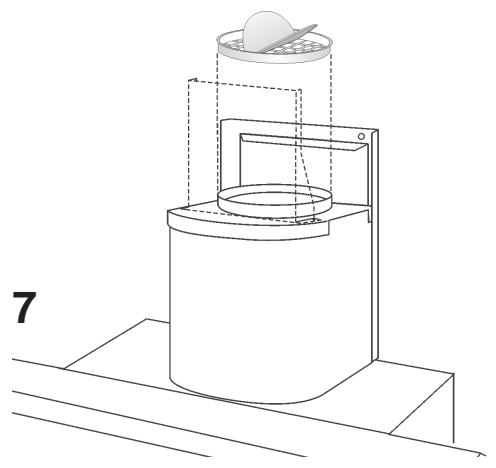

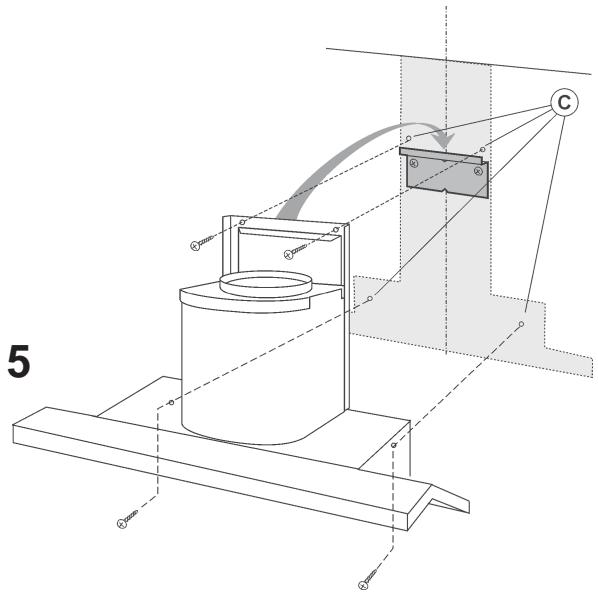

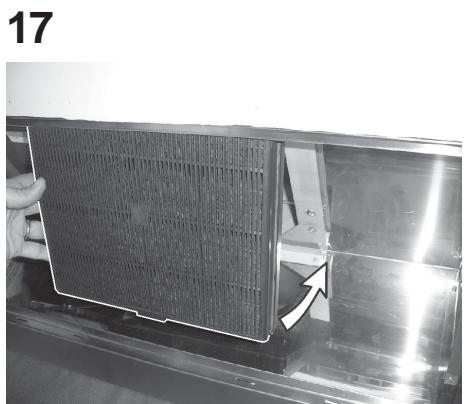

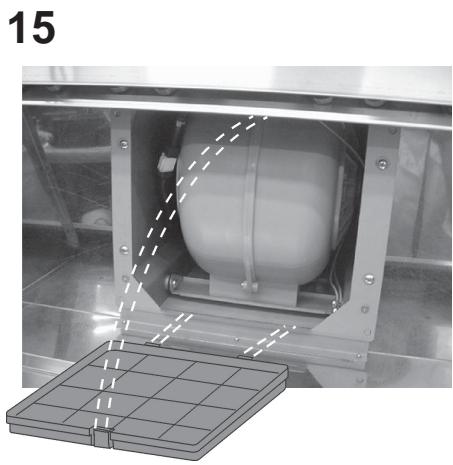

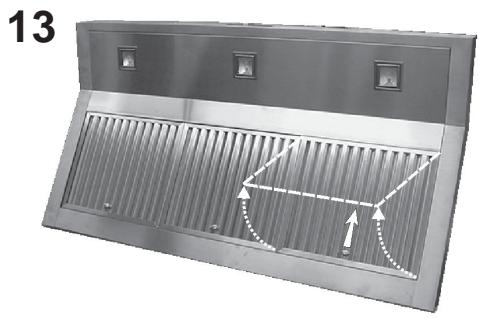

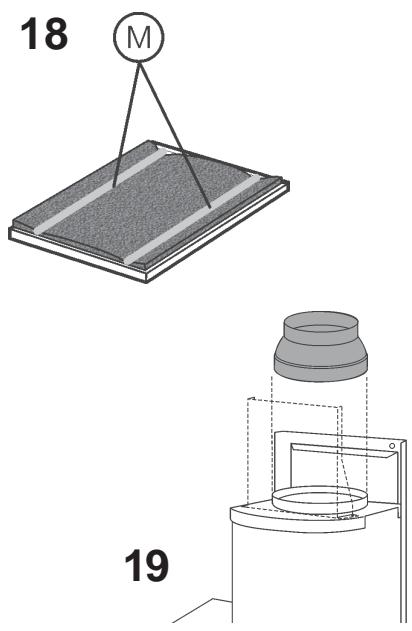

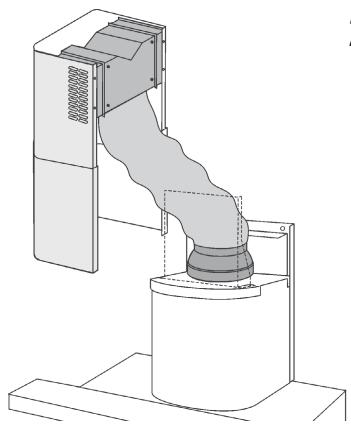

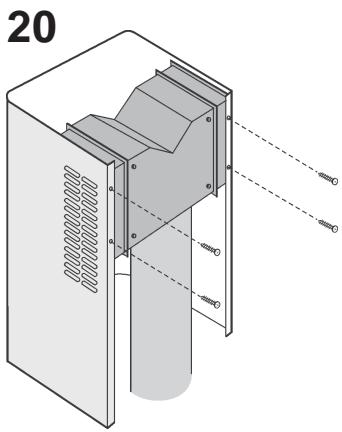

FAIRE ATTENTION AU/X FILTRE/S A CHARBON. Pour la version filtrante, il faut utiliser le/s filtre/s à charbon. Par conséquent, s’il n’est pas déjà installé dans la hotte, il faut le monter comme décrit ci-dessous. Montage du filtre à charbon : selon le modèle acheté, faire référence à la Fig. 12, Fig.13 ou à la Fig. 14. Fig.12 : retirer les filtres à graisse en poussant la fixation vers la partie postérieure de l’appareil et en les faisant pivoter vers l’extérieur. Procéder au montage du filtre à charbon (Fig. 15) en introduisant les 2 languettes du filtre à charbons dans les fentes prévues à cet effet et en orientant le filtre vers l’intérieur de l’appareil. Fig. 13: déposer les filtres à graisse en saisissant le pommeau et en poussant vers la partie opposée du filtre ; tourner le filtre vers l’extérieur. Effectuer le montage du filtre à charbon en introduisant les 2 languettes du filtre dans les fentes (Fig. 16) et en faisant pivoter le filtre vers l’intérieur de l’appareil (Fig. 17). Fig.14 : faire pivoter le panneau en s’en saisissant par la partie antérieure de la hotte. retirer les filtres à graisse en poussant la fixation vers la partie postérieure de l’appareil et en le faisant pivoter vers l’extérieur. Procéder au montage du filtre à charbon: Montage du filtre à charbon rectangulaire (Fig. 15) : insérer les 2 languettes du filtre à charbon dans les fentes et tourner le filtre vers l’intérieur de l’appareil. Montage du filtre à charbon sur panneau (Fig. 18) : enlever les fixations des filtres métalliques (M), insérer le filtre à charbon et remonter les fixations des filtres. Fixation au mur: pour la fixation au mur voir les instructions pour la version évacuation (voir point 1, 2, 3), puis continuer avec les instructions indiquées ci-après. Fixation des tuyaux télescopiques: - Régler la largeur de l’étrier de support (D) du tuyau télescopique à l’aide des vis E indiquées à la Fig. 8. - Ensuite, à l’aide des chevilles et des vis (F) fournies, fixer le support au plafond en faisant attention qu’il soit dans l’axe de la hotte. - Monter la réduction sur la hotte en face du point de sortie de l’air (Fig. 19). - Prendre le déflecteur d’air et y fixer un tuyau souple (de 125 mm de diamètre) en le bloquant à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis); fixer le déflecteur d’air au tuyau supérieur (Fig. 20) à l’aide de 4 vis. - Raccordez le tuyau souple à la réduction se trouvant sur la bouche de sortie d’air (Fig. 21). - Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. Installer les tuyaux télescopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis H (Fig. 11).
Commandes de la Fig.22 et 23: Touche L : Interrupteur allumage de l’éclairage. Touche 1 : interrupteur actionnement ON/OFF moteur à la vitesse I. Touche 2 : interrupteur actionnement ON/OFF moteur à la vitesse II. Touche 3 : interrupteur actionnement ON/OFF moteur à la vitesse III. Touche 4 : Interrupteur actionnement ON/OFF moteur à la vitesse IV. Alarme des filtres : après environ 30 heures de fonctionnement, avec le moteur arrêté, les touches de la vitesse (touches 1, 2, 3 et 4) clignotent pendant 30 secondes pour signaler qu’il faut nettoyer les filtres à graisse. Après avoir nettoyé les filtres, pour faire repartir le comptage des heures (Reset), appuyer pendant 2 secondes sur l’une des touches, pendant le clignotement. Temporisateur : on peut activer le temporisateur (arrêt retardé de 5 minutes) en appuyant pendant 2 secondes sur la touche d’une vitesse (touches 1, 2, 3 ou 4) lorsque le moteur fonctionne ; la touche de la vitesse sélectionnée commence à clignoter. Commandes de la Fig. 24 et 25 : Touche A = allume/éteint l’éclairage. Touche B = active/désactive le TIMER : en appuyant 1 fois on active le timer, si bien qu’au bout de 5 minutes le moteur s’arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l’afficheur) ; le timer reste activé si l’on change la vitesse du moteur. Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4) ; - indique l’activation du Timer lorsque le numéro clignote ; - indique l’alarme des filtres lorsque le segment central s’allume ou clignote. Touche D = met le moteur en marche (à la dernière vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4 en séquence. Si l’on continue d’appuyer sur la touche pendant 2 secondes environ, le moteur s’arrête. Touche R = rétablissement des filtres à graisse et des filtres à charbons. Lorsqu’on visualise l’alarme des filtres (c’està-dire que le segment central s’allume sur l’afficheur), il faut nettoyer les filtres à graisse (après 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graisse et remplacer les filtres à charbons (après 120 heures de fonctionnement). Il est clair que si votre hotte n’est pas une hotte version recyclage, qu’elle n’a donc pas de filtres à charbons, il suffit de nettoyer les filtres à graisse, que le segment central reste allumé ou qu’il clignote. L’alarme des filtres apparaît lorsque le moteur est éteint et il est visible pendant environ 30”. Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l’alarme est visible. Commandes de la Fig. 26: Touche A: interrupteur d'éclairage. Touche B: interrupteur ON/OFF moteur 1e vitesse. Touche C: interrupteur 2e vitesse. Intervalle de nettoyage des filtres : Si le modèle que vous avez acheté, a les commandes représentées sur les Fig. 22 et 23 : les filtres à graisse doivent être nettoyés toutes les 30 heures de service environ (lorsque, avec le moteur arrêté, les 4 touches de la vitesse clignotent). Lorsque les filtres propres sont remontés, il faut appuyer pendant 2 secondes sur l’une des 4 touches (pendant qu’elles clignotent) pour faire repartir le comptage des heures. Si le modèle que vous avez acheté, a les commandes représentées sur les Fig. 24 et 25 : les filtres à graisse doivent être nettoyés toutes les 30 heures de fonctionnement environ (lorsque, avec le moteur arrêté, le segment central s’allume ou clignote sur l’afficheur). Lorsque les filtres propres sont remontés, il faut appuyer pendant 2 secondes sur la touche R (Reset) pour faire repartir le comptage. Si le modèle que vous avez acheté, a les commandes représentées sur les Fig. 26 : les filtres à graisse doivent être nettoyés périodiquement en fonction de l’utilisation de l’appareil, en moyenne tous les 2 mois. Démontage du ou des filtres à graisse : selon le modèle acheté, faire référence à la Fig. 12, Fig. 13 ou Fig.14. Fig. 12: retirer les filtres à graisse en poussant la fixation vers la partie postérieure de l’appareil et en les faisant pivoter vers l’extérieur. Fig. 13: déposer les filtres à graisse en saisissant le pommeau et en poussant vers la partie opposée du filtre ; tourner le filtre vers l’extérieur. Fig. 14: faire pivoter le panneau en le saisissant par la partie avant de la hotte. retirer les filtres à graisse en poussant la fixation vers la partie postérieure de l’appareil et en les faisant pivoter vers l’extérieur. Filtres à charbon: si l’appareil est utilisé en version filtrante, il faut remplacer le filtre à charbon périodiquement. Si le modèle acheté a les commandes qui sont montrées sur la Fig.22, Fig.23 et Fig.26 : les filtres à charbon doivent être remplacés périodiquement, en fonction de l’utilisation de l’appareil (en moyenne tous les 6 mois) . Si le modèle que vous avez acheté, a les commandes représentées sur les Fig. 24 et 25 : la hotte indique le moment où il faut remplacer le filtre à charbon, c’est-à-dire après 120 heures de service environ, le segment central clignote sur l’afficheur (avec le moteur arrêté) Après avoir remplacé le filtre à charbon, il faut appuyer pendant 2 secondes sur la touche R (Reset) pour faire repartir le comptage. Démontage du filtre à charbon: selon le modèle acheté, faire référence à la Fg. 12, Fig. 13 ou Fig. 14 pour la dépose des filtres à graisse. Fig. 12: retirer les filtres à graisse en poussant la fixation vers la partie postérieure de l’appareil et en les faisant pivoter vers l’extérieur. Démonter ensuite le filtre à charbon (Fig. 15): pousser la fixation vers l’intérieur et faire pivoter le filtre de façon à retirer les 2 languettes de leurs logements. Fig. 13: déposer les filtres à graisse en saisissant le pommeau et en poussant vers la partie opposée du filtre ; tourner le filtre vers l’extérieur. Puis démonter le filtre à charbon et pousser la fixation (F) vers l’intérieur et faire pivoter le filtre vers l’extérieur (Fig. 27) en déboîtant les 2 languettes de leur fentes (Fig. 16). Fig. 14: faire pivoter le panneau en le saisissant par la partie avant de la hotte. retirer le filtre à graisse en poussant la fixation vers la partie postérieure de l’appareil et en le faisant pivoter vers l’extérieur. Puis démonter le filtre à charbon comme indiqué ci-après selon les modèles Pour enlever le filtre à charbon rectangulaire (Fig. 15):pousser la fixation vers l’intérieur et faire pivoter le filtre en déboîtant les 2 languettes de leur fentes . Pour enlever le filtre à charbon à panneau (Fig. 18):enlever les fixations métalliques (M) et enlever le filtre. Remplacement des lampes halogènes : ouvrir le portillon des lampes halogènes en appuyant sur un côté (en face de l’inscription “PUSH”), puis relâcher (Fig. 28). Les remplacer par des lampes du même type. ATTENTION: ne pas toucher l’ampoule neuve à mains nues. MISE EN GARDE: Uniquement pour les modèles à aspiration sur l’extérieur (par exemple le modèle représenté sur la Fig.14 avec panneau ouvrable) : en cas d’importantes concentrations de vapeurs, de la condensation peut se produire dans la partie inférieure de la hotte ; ce n’est pas un défaut et cela ne compromet pas le fonctionnement normal de cette dernière.

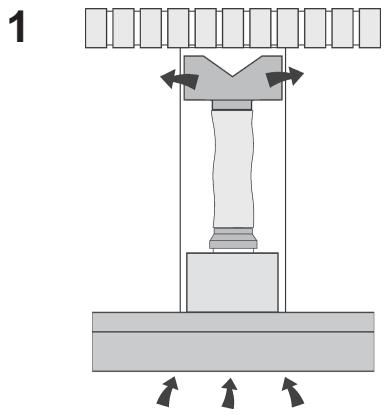

Versione filtrante (Fig. 1): la cappa aspira l’aria della cucina impregnata di fumi e di odori, depurandola attraverso il/i filtri anti-grasso ed il filtro carbone per poi re-immetterla pulita nella stanza. Per una costante efficienza, è necessario sostituire periodicamente il filtro al carbone. Il filtro al carbone non è in dotazione. Versione aspirante (Fig. 2): la cappa aspira l’aria della cucina impregnata di fumi e di odori facendola passare
