MODE D'EMPLOI WP13T591FF SIEMENS
Notice d'utilisation et d'installation
Lave-linge
Pages
Consignes de sécurité 4
Respect de I'environnement / economies 4
Emballage et apparéil usage 4
Description de l'appareil 5
Démontage des brides de transport de votre apparéil 6 et 7
Déplacement de votre apparéil 7
Raccordements de votre apparéil - Arrivée d'eau 8
Raccordements de votre apparéil - Evacuation des eaux usées 8
Alimentation électrique 9
Remplacement du cordon d'alimentation electrique 9
Mise en place de votre apparéil. 9
2-Notice d'utilisation
Codes d'entretien des textiles 10
Avant le premier lavage 10
Traitement des taches difficiles 11
Préparation de votre linge 12
Chargement de votre linge 13
Chargement des produits de lavage 13

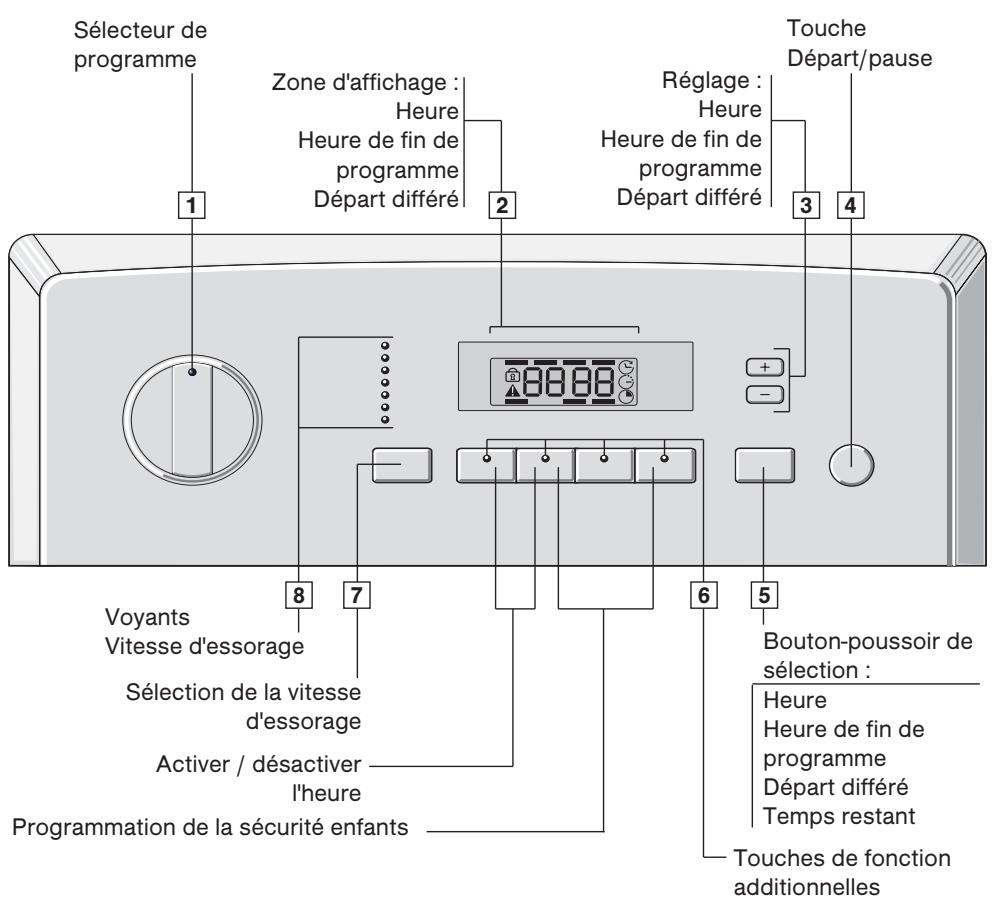

Tableau de commandes 14

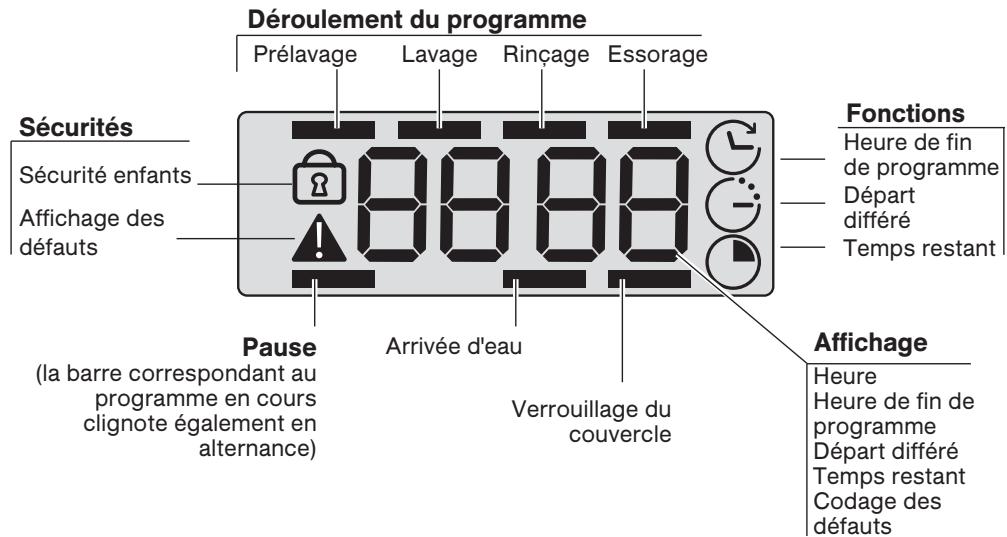

Zone d'affichage 15 et 16
Paramétrage des fonctions 17 à 19
Programmation 20a22
Lavage différé + Interruption du programme 23
Choix du programme de lavage 24
Touches de fonction additionnelles 25
Applications speciales 25
Modification du programme en cours 26
Vitesses d'essorage 27
Fonctions de sécurité 28
3 - Nettoyage et entretien
Carrosserie 29
Tableau de commandes, plinthe, etc., pieces internes 29

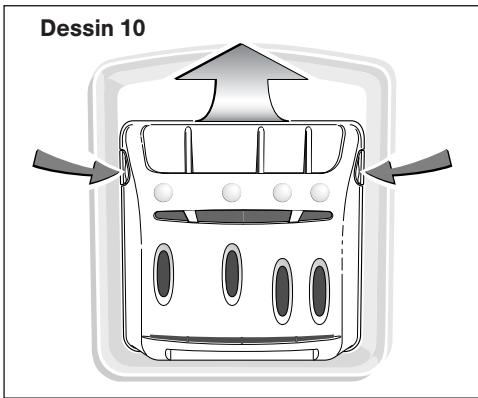

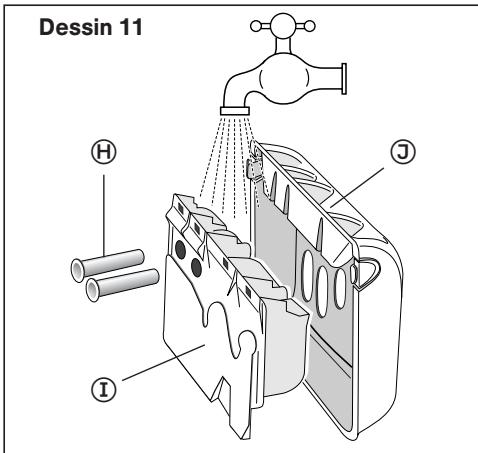

Boite a produits 29

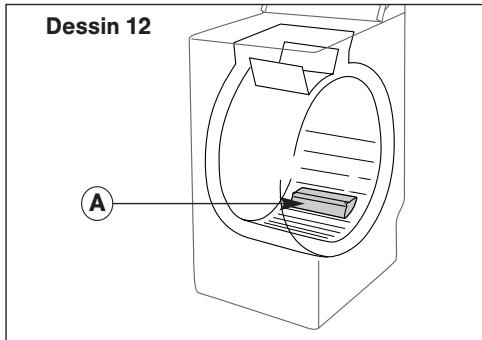

Nettoyage du filtré 30
4-Affichage 31
5 - Que faire si... 33
6-Service après-vente 34
7-Tableau des programmes 36
Au fil des pages de cette notice, vous découvertes les symboles suivants qui vous signaleront :
les consignes de sécurité (pour la machine ou le linge) à respecter impérativement,
un dangerélectrique,
① les conseils et les informations importantes.
Avec l'achat de votre nouveau lave-linge, vous venez d'acquerir un apparéil electroménager moderne de très grande qualité.
Votre machine se caractérisse par une faible consommation d'énergie, d'eau et de produits de lavage.
Chaque machine à laver qui quitte notre usine est contrôleé avec soin pour garantir un fonctionnement fiable et sur. Notre service après-vente se tient à votre disposition pour toutes questions, notamment concernant la mise en place et les raccordements de votre apparéil.
Voutrouvez d'autres informations et une selection de nos produits sur notre site Internet : http://www.siemens-electromenager.com
Veuillez dire la notice d'installation et d'utilisation ainsi que toutes les autres informations fournies avec votre apparéil comme il se doit.
La notice d'installation et d'utilisation vous signale, aux endroits concernés, les différences relatives aux divers modèles.
Conservez-les soigneusement. Elles pourront vous être utiles ultérieurement ou servir à un autre utilisateur.
Consignes de sécurité
Utilisation adequate de l'appareil
Cet apparéil est destiné
- à un usage exclusivement domestique,
- au lavage des textiles pouvant être traités en machine dans un bain lessiviel,
- à être utilisé avec de l'eau potable froide et des produits de lavage et d'entretien du commerce spécifique conçus pour être utilisés en machine.
Consignes de sécurité
Ne laissez jamais vos enfants sans surveillance à proximité de l'appareil.
Eloignez les animaux domestiques.
Lorsque you branchez la fiche male dans la prise de courant ou l'en débranchez, veillez a ne pas avoir les mains mouillées.
Ne débranchez la fiche mâle de la prise de courant qu'en saisissant la fiche, jamais en
tirant sur le cordon.
Prudence lorsque vous vidangez le bain lessiviel très chaud.
Ne montez jamais sur l'appareil.
Observe les instructions de mise en place.
Risque d'etouffement!
Eloignez les enfants de l'emballage et des parties de l'emballage. Risque d'étouffement du aux emballages et aux films.
Danger de mort!
Une fois que l'ancien apparéil a fini de servir, débranche sa fiche mâle de la prise de courant. Coupez le cordon d'alimentation pour rendre l'appareil inutilisable. Détruirez la fermeture du couvercle afin d'éviter que des enfants s'enferment à l'intérieur et s'exposent à un risque mortel.
Protection de l'environnement / économies
Votre apparéil se caractérisse par une faible consommation d'eau, d'énergie et de lessive. Il protège ainsi notre environnement et votre porte-monnaie.
Pour laver economique et ecologique :
- Ne dépassez pas les charges recommandées.
Blanc et couleurs 5,5 kg
Synthétiques 2,5 kg
Linge délicat / soie 1,0 kg
Laine 1,5 kg
Si vous avez seulement de petites quantités de linge à laver, la capacité variable réduit automatiquement la consommation d'eau et d'électricité.
- Au lieu de seLECTIONner le programme "Blanc 90^ ", selectionnez 60^ et la touche "Intensif". La durée de lavage prolongée du programme 60^ permet d'obtenir des performances de lavage identiques au programme 90^ tout en réalisant des économies notables d'énergie.
- Pour du linge peu ou moyennement sale, un programme sans prélavage* suffit.
- Dosez le produit de lavage selon le degré de salissure, la quantité de linge et la durée de l'eau et respectez les conseils du fabricant.
- Suivant le modele.
Emballage et apparéil usage
Elimination ecologique
- Eliminiez l'emballage en respectant l'environnement.
- Cet apparéil conforme à la directive européen 2002/96/CE relative aux apparéils électriques et électroniques usages (waste electrical and electronic equipment - WEEE).
- La directive définit des dispositions-cadres pour la reprise et le recyclage des apparèils usages au sein des pays de l'UE.

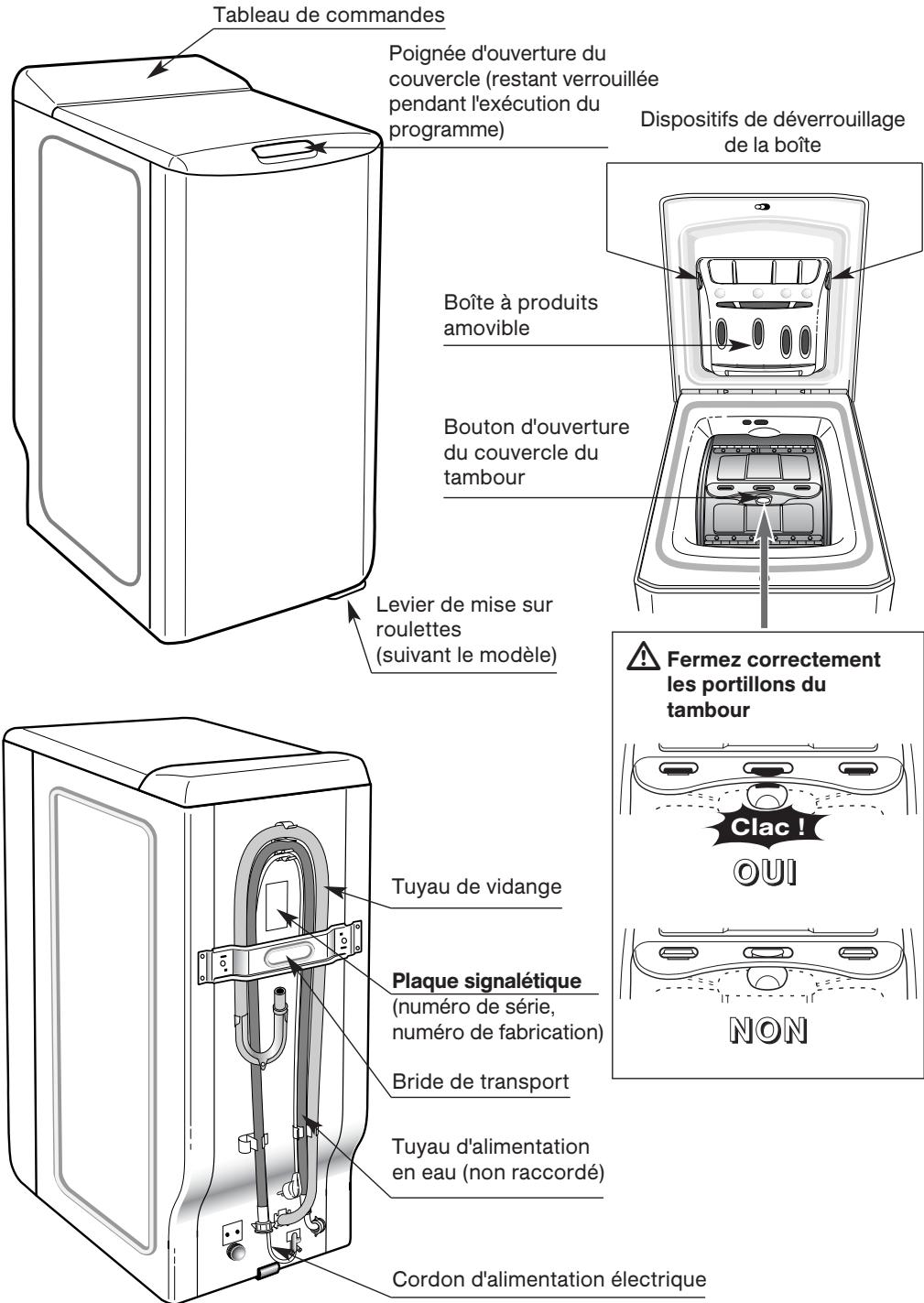

Description de l'appareil
Démontage des brides de transport de votre apparéil
Avant la première utilisation, il est impératif de retarder toutes les brides de transport situées au dos de l'appareil et les conserver pour un besoin ultérieur (par ex. déménagement).

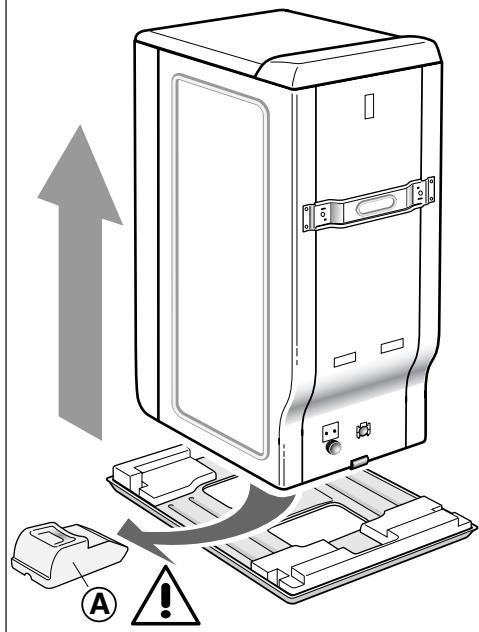

1 Retirez le lave-linge de son socle. Enlevez la cale (Dessin 1).
2 Enlevez les 4 vis (B) à l'aide d'un tournevis (Dessin 2.1).

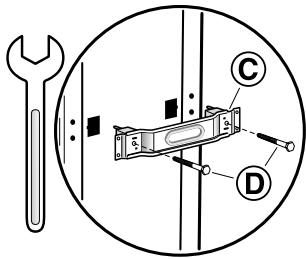

3 Retirez la bride de transport ©: Pour cela, o'tez les deux vis (Dessin 2.2) à l'aide d'une clé de 10 ou de 13 (suivant le modele).
Assurez-vous que les deux entreprises en plastique fixées sur la bride sont bien retirees en même temps que cette dernière.
Remontez les vis ⑧ à leur emplacement initial.
4 Obstruez impérativement les deux trous à l'aide des caches (E) prévus à cet effet (fournis dans le sachet d'accessoires) (Dessin 2.3)!
Dessin 1
Dessin 2.1
Dessin 2.2
Dessin 2.3
Démontage des brides de transport de votre apparéil

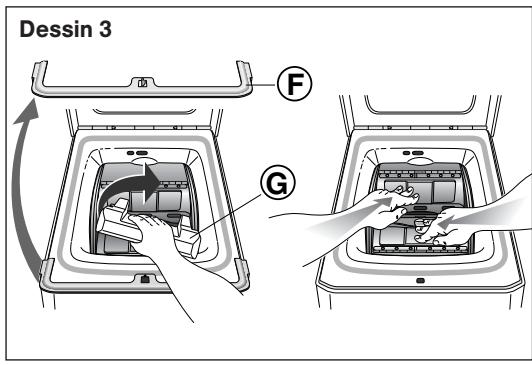

5 Retirez la bride (Dessin 3).
Pour cela :
- Enlevez la cale F
- Enlevez la cale © en la tournant d'un quart de tour

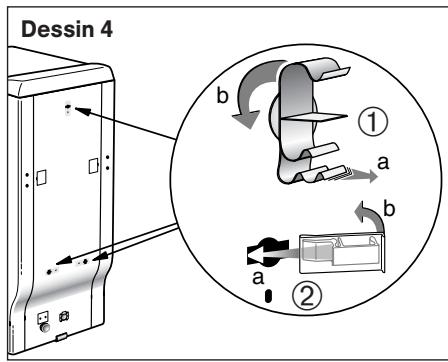

6 Enlevez les colliers-supports des tuyaux ① et obstruez impératifement les trouss à l'aide des caches ② (fournis dans le sachet d'accessoires) (Dessin 4)!
Nous vous conseillons de conserver toutes les pieces de bridage, car il faudra obligatoirement les remonter si vous nevez, par la suite, transporter votre machine.
Avant sa sortie d'usine, votre apparéil a été minutieusement contrôle. Il est donc possible que vous constatiez la présence d'un peu d'eau dans la cuve ou au niveau des boîtes à produits.
Déplacement de votre apparéil
(suivant le modele)

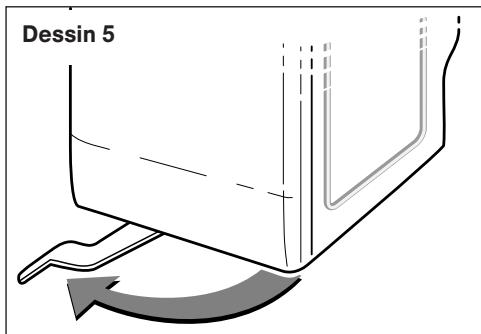

Si vous machine est équipée de roulettes escamtables, vous pouvez la déplacer facilement.
Pour la mise sur roulettes, faites pivoter de la droite jusqu'à l'extrémité gauche le levier situé en bas de l'appareil (Dessin 5).
En fonctionnement, la machine doit reposer solidement sur ses pieds (levier ramené vers la droite).
Raccordements de votre apparéil

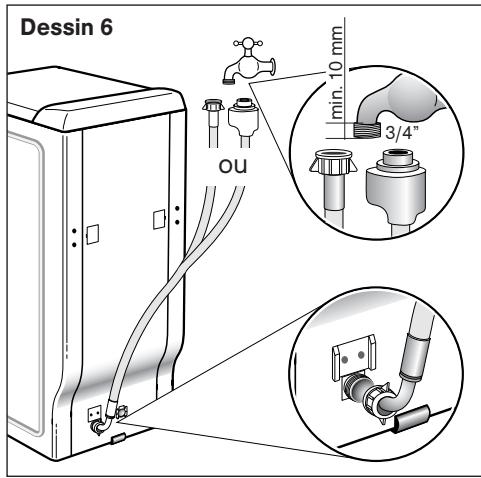

Alimentation en eau froide
Raccordez le tuyau d'alimentation en eau avec ou sans TUYAU AQUASTOP, suivant le modele (dessin 6).
- Pression d'eau mini. : 0,1 MPa ou 1 bar
- Pression d'eau maxi.: 1 MPa ou 10 bar

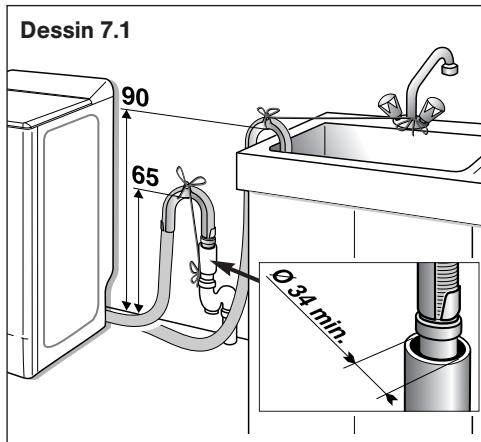

Evacuation des eaux usées
Raccordez le tuyau de vidange sur un siphon ventilé à l'aide du raccord coudé fourni (dessin 7.1 / 7.2).
Le raccord coude doit être place à une hauteur comprise entre 65 et 90 cm du sol.
Bloquez le tuyau de vidange pour éviter qu'il ne tombe!
Remplacement du tuyau d'alimentation en eau
Lors du remplacement, veillez à visser à fond le tuyau pour le fixer en prénant soin de bien positionner le joint aux deux extrémités.
Contrôlez l'átat du tuyau de vidange et du tuyau d'alimentation en eau. Remplacez les tuyaux endommagés uniquement par des tuyaux d'origine.
Disponibles auprès de notre service après-vente.
Raccordements de votre apparéil
Alimentation électrique
Ne branchez l'appareil qu'a une prise de terre alimentee en courant alternatif.
La tension du réseau doit correspondre à la tension mentionnée sur l'appareil (plaque signalétique).
La valeur de raccordement et le fusible requis sont indiqués sur la plaque signalétique.
Assurez-vous que :
- La fiche mâle et la prise de courant sont adaptées,
La section du cable suffit,
- Le système de mise à la terre est installé conformément aux prescriptions.
Remplacement du cordon d'alimentation
Pour des raisons de sécurité, le cable d'alimentation ne doit être remplaced que par le service après-vente/agree.
N'utilisez pas de prolongateur, adaptateur ou multi-prise.
Si vous utilisez un disjoncteur différentiel, celuici doit impérativement arborer le symbole :
Seul ce symbole garantit le respect des directives actuelles.
Lorsque you branchez la fiche male dans la prise de courant ou l'en débranchez, voirlez a ne pas avoir les mains mouillées.
Ne débranchez la fiche maje de la prise de courant qu'en saisissant la fiche, jamais en tirant sur le cordon.
Mise en place de votre apparéil
Consignes de sécurité
Risque de blessures!
Cet apparéil est lourd. Soyez prudent lorsqu vous le soulevez.
Les tuyaux gelés risquent de se rompre ou d'éclater. Ne placez pas l'appareil dans un lieu exposé au risque de gel et / ou à l'air libre.
Ne le saisissez pas par ses parties saillantes (par ex. poignée du couvercle). L'appareil risquerait d'être endommagé.
Outre les consignes énoncées ici, vous aurez peut être à respecter aussi les prescriptions particulières énoncées par vos compagnies distributrices d'eau et d'électricité.
En cas de doute, confiez le raccordement du lave-linge à un spécialiste.
Surface de pose
Il est important de stabiliser l'appareil afin qu'il ne "bouge" pas lors de l'essorage. La surface de pose doit être stable et bien horizontale. Les revêtements de sol mous ne sont par exemple pas adaptés, de même que les moquettes ou revêtements à revers en mousse.
Dessin 8
Pieds réglables: (suivant le modele)
Certaines machines sont équipées de deux pieds réglables à l'avant permettant de compenser les inégalités du sol. Pour régler l'horizontalité et la stabilité de la machine, procédez comme suit :
- Basculez légèrement la machine à laver vers l'arrière.
- En fonction de la configuration du sol, vissez ou dévissez le ou les pieds (Dessin 8).
- Vérifiez la stabilité de la machine.
Codes d'entretien des textiles
Pour vous aider dans l'entretien de vos textiles, ceux-ci sont munis d'une étiquette résumont les informations nécessaires. Celles-ci sont matérialisées par les symboles ci-dessous:
| LAVAGE
(Bac de lavage) | 95 | 95 | 60 | 60 | 40 | 40 | 40 | 30 | | |
| Normal | Doux | Normal | Doux | Normal | Doux | Particulè- rement doux | Doux | A la main | Pas de lavage |
| Les chiffres représentés dans le bac de lavage correspondant aux températures de lavage maximales à ne pas dépasser. Le trait situé sous le bac de lavage exige une action délicate (par ex. action mécanique réduite). Il caractérisse les cycles de lavage qui convennent par exemple aux articles synthétiques et délicats. |
| CHLORAGE
(triangle) | cl | Chlorage impossibly |
| Chlorage dilué à froid. |
| REPASSAGE
(fer à repasser) | | | | | | | | | | |
| Réglage fort | Réglage moyen | Réglage doux | Ne pas repasser |
| Les points désignent les plages de température du fer à repasser. |
| NETTOYAGE
A SEC
(tambour de nettoyage) | A | P | P | F | F | Pas de nettoyage à sec |
|
| Les lettres sont destinées aux laveries. Elles renseignent sur les solvants à utiliser.
Le trait en dessous du cercle exige un nettoyage avec une action mécanique, une addition d'eau et une température de séchage réduites. |
| SECHAGE
en sèche-linge | | | | Séchage
doux | Séchage en sèche-linge impossible |
| Les points désignent la température de séchage du tambour (sèche-linge). |
Avant le premier lavage, faites un cycle de lavage sans linge Avant d'effectuer votre première dessive, nous vous recommendons de faire un cycle de lavage "COTON 90^ sans prélavage", sans linge en utilisant une 1/2 dose de votre lessive habituelle. Ceci, afin d'éliminer les résidus de fabrication pouvant évientuellesment subsister dans la machine.
Traitement des taches difficiles
Les taches de transpiration, sang, fruit, vin, chocolat disparaisent généralement avec les lessives contenant des éléments biologiques. D'autres taches nécessitent cependant un traitement spécifique avant la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment. Si vous appliquez un détachant, commencez toujours par l'extérieur de la tache pour éviter les auroeles.
HERBE: Tamponnez la tache avec du vinaigre blanc ou de l'alcool* à 90° (si le textile le permet), puis rincez et procédez au lavage.
CRAYON A BILLE - FEUTRE : Enlevez le maximum d'encre en tamponnant la tache avec un papier absorbant. Placez un chiffon blanc et propre derrière la tache et tamponnez la tache avec un autre chiffon. Imbibez ce second chiffon de vinaigre blanc pour les fibres synthétiques et artificielles ou d'alcool* à 90° pour les autres fibres (si le textile le permet).
ROUILLE : Pour des taches légères, recouvre de Sel. Pressez du jus de citron sur le sel et laissez reposer une nuit. Le jour suivant, rincez abondament et faites un lavage. Pour des taches plus importantes, utilisez un produit anti-rouille en suivant très attentivement les conseils du fabricant.
CHEWING-GUM : Refroidissez-le avec un glaçon. Dès qu'il est suffisamment dur, gratteze le avec l'ongle. Enlevez l'auréole qui subsiste à l'aide d'un produit dégraissant*.
CAMBOUIS - GOUDRON : Utilisez un détachant. A défaut, étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.
PEINTURE: Ne laissez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine*, white spirit'). Savonnez puis rincez.
BOUGIE: Enlevez le maximum de la tache en grattant. Mettez ensuite du papier absorbant des deux côtes du tissu et passez un fer à repasser sur la tache pour faire fondre le reste de cire.
PRODUITS DE MAQUILLAGE: Posez la facetachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec de l'alcool* à 90^ si l'article le permet et si la tache n'est pasgrasse. Dans le cas contraire, préférez unproduit dégraissant (type trichloréthylène*)
CAFE-THE:
- Sur coton blanc : tamponnez la tache avec de l'eau oxygénée* puis lavez normalement.
- Sur coton de couleur : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillerées à soupe de vinaigre blanc pour 1/4 de litre d'eau) puis lavez normalement.
- Sur la laine : tamponnez la tache avec un mélange à parts égales d'alcool* et de vincaignre blanc avant de laver l'article.
CHOCOLAT - FRUIT - JUS DE FRUIT - VIN :
Tamponnez la tache avec une solution d'eau vinaigree (2 cuillerées à soupe de vinaigre blanc pour 1/4 de litre d'eau). Rincez bien et lavez normalement.
GRAISSE: Saupoudrez immédiatement le tissu avec du talc. Laissez secher et Brossez doucement pour éliminer le talc. Puis tamponnez avec un produit dégraissant du type essence minérale*. Rincez et lavez normalement.
SANG: Trempez, le plus vite possible, l'article taché dans de l'eau froide, puis lavez normalement.
KETCHUP - SAUCE TOMATE : Préparez une solution avec un volume de glycerine pour un volume d'eau chaude. Laissez tremper le linge pendant une heures, puis lavez normalement.
UTILISATION DE PRODUITS DETACHANTS :
Pour éviter tout risque d'incendie ou d'explosion :
(*) Si vous utilisez les produits preconisés dans les recettes ci-dessus, prenez solen de rincer abondamment votre linge avant de l'introduire dans votre machine.
- Si vous utilisez des détachants du commerce, suivez très attentivement les conseils du fabricant de ces produits.
Les taches anciennes qui ont ete repassees ou sechees dans un sche-linge ne peuvent plus etre enlevees.
Préparation de votre linge
Le tri de votre linge
#
Les corps étrangers (par ex. pièce de monnaie, trombones, épingles, clous) peuvent occasionner des dégât s au linge ou aux composants de l'appareil (par ex. au tambour).
- Videz les poches.
- Eliminez le sable des poches et des revers en brossant.
- Fermez les fermétures à glissières ou à pression.
-
Enlevez les crochets des voilages ou mettez vos voilages dans un filt de lavage.
-
Mettez les pièces fragiles dans un filt de lavage / une taïe d'oreiller :
-
Textiles délicats de type collants, voilages,
- Petites pieces de linge (chaussettes ou mouchoirs, etc.),
- Baleines de soutien-gorge (il arrive que les baleines se détachent lors du lavage et occasionnent des dégats).
- Retournez les pantalons, lainages et les vêtements en maille, par ex. tricots, T-shirts ou sweat-shirts.
Ne dépassez pas les charges maximales suivantes :
COTON / COULEURS / FIBRES MELANGEES : 5,5 kg
SYNTHETIQUES: 2,5 kg
LAINE: 1,5 kg
DELICAT/SOIE: 1kg
Poids moyen de quelques pieces de linge sec "peu épais"
Drap 1 place .400 a 500 g
Drap 2 places . 800 g
Taiedoreiller 200g
Chemise de nuit legere 150g
Pantalon toile infant 120g
Pantalon toile adulte 500 g
Chemisehommecoton/polyester 200g
T-shirt coton, grandeaille 150g
Torchon vaisselle 100g
Nappe 250g
Lingerie delicate .50g
Lainage synthetique infant 50g
Chaussette 20g
Pyjama toile adulte 250g
Poids moyen de quelques pieces de linge sec "épais"
Blue-jean adulte 800 g à 1 kg
Grande serviette éponge 700 g
Petite serviette éponge 300g
Pantalon jogging adulte 350g
Pyjama éponge infant 100 g
Peignoir de bain 1200g
Sweat-shirt 250g
Housse de couette 1500g
Chargement de votre linge
Risque d'explosion!
Les détergents à base de solvants, type détachants, éther, et les articles préalablement traités peuvent provoquer une explosion une fois charges dans le tambour. Commencez par conséquent par rincer soignement ce linge à la main.
Les corps étrangers présents dans le tambour risquent d'endommager le linge. Avant de charger votre linge, vérifie que le tambour ne contient aucun corps étranger.
Ouverture de la machine
- Soulevez la poignée d'ouverture
-
Appuyez sur le bouton pousoir situé sur le couvercle du tambour
-
Placez le linge, préalablement trié et déplié, dans le tambour sans le tasser. Mélangez les grosses et petites pieces. Lors de l'essorage, la répartition des pieces de linge dans le tambour est plus uniforme si ces dernières sont de tailles différentes.
Ne dépassez pas les charges maximales recommendées (voir aussi TABLEAU DES PROGRAMMES). Une surcharge donne du linge moins propre et favorise le froissage.
Les petites quantités de linge réduisent automatiquement la consommation d'eau et d'énergie.
- Fermez le couvercle du tambour.
Veillez à ce que le linge ne soit pas bloqué entre le tambour et le couvercle du tambour.
Vérifiez que le couvercle est bien fermé.

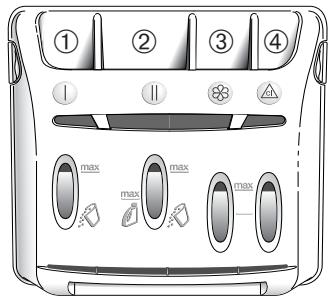

Chargement des produits de lavage
Dessin 9
Le bac lavage peut containir les poudres et les liquides. Toutefois, n'utilise pas de lessive liquide pour les programmes AVEC prélavage et / ou AVEC "Départ différé" (suivant le modele)!
L'assouplissant concentré doit être dilué à l'eau chaude !
La javel concentrée doit être imperativement diluée!
Ne dépassez pas le niveau MAX!
Ne versez pas la lessive directement dans le tambour!
Bac prélavage (poudre)
Bac lavage (poudre ou liquide)
Assouplissant
Javel
: LESSIVEPOUDRE
: LESSIVE LIQUIDE
Dosage de la lessive
Dosez les produits lessiviels en fonction
- de la durée de l'eau (pour connaître la durée de l'eau, renseignez-vous auprès de votre compagnie distributrice d'eau),
- de la quantité de linge,
- du degré de salissure,
- des indications fournies par le fabricant de dessive.
Verse le produit lessiviel liquide dans le recipient de dosage correspondant.
Risque d'empoisonnement!
Rangez les produits lessiviels et d'entretien hors de portée des enfants.
Remarque
Familiarisez-vous avec les commandes et les zones d'affichage.
Vou devez regler l'heure avant la première utilisation ou après chaque coupure de coupant.
Heure
Ce réglage est obligatoire pour la fonction HEURE DE FIN DE PROGRAMME, voir page 17.
Heure de fin de programme G
Cette fonction permet de régler l'heure à laquelle un programme de lavage doit se terminer.
Départ différé
Cette fonction permet de paramétreur un départ différé de 1 à 24 h.
Temps restant
Affichage de la durée restante.
Autres affichages
D'autres messages codés apparaissent dans la zone d'affichage à titre d'information. Reportez-vous au chapitre RÉPARATION PAR VOUS-MÉME DES PROBLEMES SIGNALÉS pour plus d'informations.
18:00
18:30
34
G
G
120
102
Affichage avant le début du programme
Les quatre barres supérieures s'allument brievement l'une après l'autre, de gauche à droite, puis à nouveau de droite à gauche.
Affichage avec HEURE DE FIN DE PROGRAMME
Affichage avec DÉPART DIFFÉRÉ

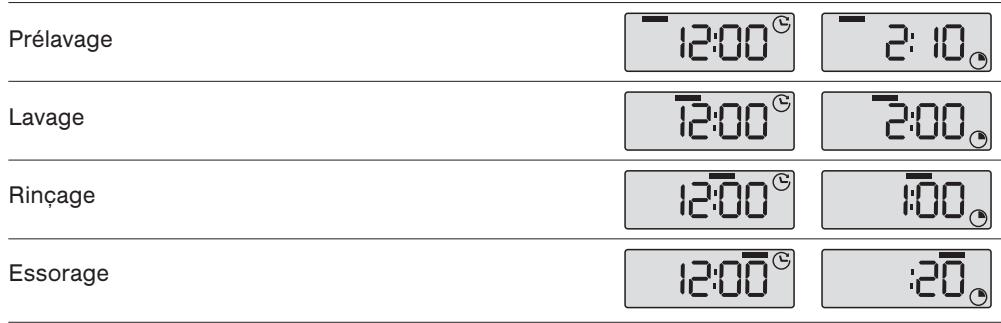

Déroulement du programme
Les quatre barres supérieures s'allument l'une après l'autre, de gauche à droite, pendant les sousprogrammes :
Affichage
avec heures de
fin de
programme
Affichage avec temps restant
Paramétrage des fonctions
Tous les affichages de cette notice d'utilisation ne sont la qu'a titre d'exemples. Ces affichages peuvent varier en fonction du modele, du programme selectionné et de l'heure de la programmation.
Réglage de l'heure
Affichage
Généralités
Une fois le lave-linge raccordé au secteur ou après une coupure de courant, l'affichage de l'heure clignote. Procedez avant toute chose au réglage de l'heure. Le réglage de l'heure n'est nécessaire que pour la fonction HEURE DE FIN DE PROGRAMME. Les fonctions DEPART DIFFERE et TEMPS RESTANT n'ont pas besoin de l'heure actuelle pour fonctionner. Pour votre information : l'exactitude de l'affichage de l'heure dépend de la fréquence du réseau..
Programmation de l'heure
- Choisissez le programme souhaité à l'aide du sélecteur de programme 1.
- Appuyez longuement sur la touche [5]. La fonction HEURE clignote.
- Appuyez brievement sur la touche [5]: les heures se mettent alors à clignoter sans les minutes. Réglez l'heure à l'aide des touches [3]. (Le réglage s'effectue heure par heures, jusqu'à 24 h.)
- Appuyez brièvement sur la touche 5 : les minutes se mettent alors à clignoter. Réglez les minutes à l'aide des touches 3. (Le réglage s'effectue minute par minute)
- Sauvegarde de vos paramètres : - Appuyez brièvement sur la touche 5.
L'heure peut également être mémorisée en appuyant sur n'importe qu'elle autre touche. Si vous n'appuyez sur aucune touche, une sauvégarde automatique s'effectue au bout de 20 secondes environ.
Dès que vous validez l'heure régée, l'heure apparait très brievement sur l'affichage avant que la fonction HEURE DE FIN DE PROGRAMME ne s'affiche.
Heure d'été / heures d'hiver
Notez que vous devrez régler l'heure lors du passage à l'heure d'étedo ou à l'heure d'hiver.
Si une coupure de courant intervient pendant l'exécution d'un programme.
Dès que le courant est rétabli, le programme redémarre. Si une HEURE DE FIN DE PROGRAMME a été paramétrée, celle-ci clignote. L'HEURE continue à s'afficher pendant toute la durée de la coupure de courant.
Affichage de l'heure sur un apparéil éteint
L'heure peut être affichée en permanence même lorsque le sélecteur de programme est sur Arrêt.
- Pour activer cette fonction, appuyez environ 2 secondes sur les touches d'options indiquées [6].
L'heure est affichée en permanence.
- Pour désactiver cette fonction, appuyez également 2 secondes environ sur les touches d'options indiquées [6].
12:30
Réglage de l'HEURE DE FIN DE PROGRAMME
Affichage
Réglage du DÉPART DIFFÉRÉ
| Sélectionnez la fonction HEURE DE FIN DE PROGRAMME à l'aide de la touche 5 et réglez la fonction HEURE DE FIN DE PROGRAMME à l'aide des touches 3. L'affichage peut être réglé par tranche de 15 minutes, jusqu'à une valeur maximale de 24 heures.
La durée du programme détermine une heures de fin de programme la plus proche dans le temps possible. La durée du programme est additionnée à l'heure actuelle et la somme est arrondie au 1/4 d'heure supérieur. | 2:00
18:30
3
18:30 |
| Jusqu'à la fin du programme :
• L'HEURE DE FIN DE PROGRAMME programmée reste affichée en permanence (sans clignoter et sans varier).
• Les quatre barres supérieures clignotent l'une après l'autre jusqu'au démarrage du programme.
• Les barres supérieures indiquent le déroulement du programme en temps réel.
• Le programme est terminé lorsque l'indication STOP apparaît dans la zone d'affichage.
La durée du programme peut varier en fonction de la détention anti-balourd et anti-mousse. | 18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:30
18:0P |
Dépanque à la fonction DÉPART DIFFÉRÉ à l'aide de la touche 5 et réglez la durée du DÉPART DIFFÉRÉ en heures, de 24 h à 1 h, à l'aide des touches 3.
Affichage
Déroulement du DÉPART DIFFÉRÉ :
Le DÉPART DIFFÉRÉ est affché par heures, de 24 h à 1 h, puis par minute, de 59 min à 1 min.
- Les quatre barres supérieures clignotent l'une après l'autre jusqu'à la fin du DÉPART DIFFÉRÉ.
- Le programme démarre. La durée du programme est affichée.
La touche 5 vous permet deCHOISIR entre l'affichage de I'HEURE DE FIN DE PROGRAMME et celui du DÉPART DIFFÉRÉ.
2:00
0h。
5
7h 3
7h
7h... 6h... 1h
Oh50… OhO 1e00
Paramétrage des fonctions
| Affichage du temps restant : | Affichage |
| Le TEMPS RESTANT ˆ est affché en heures et en minutes :
• C'est le besoin du programme de lavage qui détermine la durée de celui-ci. Pour votre information : si la fonction HEURE DE FIN DE PROGRAMME a été sélectionnée lors du programme précédenti, elle reste en mémoire. | 200 |
| • A la fin d'un DÉPART DIFFÉRÉ ˆ, dés que le programme commence. | 0h:02 0h:01 200 |
| Jusqu'à la fin du programme :
• L'HEURE DE FIN DE PROGRAMME estdécomptée par minutes.
• Les quatre barres supérieures indiquent l'une après l'autre le déroulement du programme. Le programme est terminé lorsque l'indication STOP apparait dans la zone d'affichage. | 200... 130... 050.
0:20... 001... 5EOP |
| Sélection de l'affichage du temps restant | Affichage |
| Sélectionnez la fonction TEMPS RESTANT ˆ à l'aide de la touche ⑤ . | 18:30 + 200 + 5 |
| • Si le lava-linge a été programmes avec une HEURE DE FIN DE PROGRAMME, le TEMPS RESTANT s'affiche pendant l'exécution du programme. |
| • le TEMPS RESTANT et le symbole ˆ s'allument avant le démarrage du programme | 18:30 + 200... 5 |
| • le symbole ˆ clignote pendant quelques secondes. L'affichage passée ensuite à la fonction DÉPART DIFFÉRÉ. Dès que le programme démarre, l'affichage indique le TEMPS RESTANT. |
| Sécurité enfants suivant le modèle | Affichage |
| Il vous est possible d'empêcher toute modification impromptue des fonctions paramétrées et ainsi toute modification non souhaitée dans le déroulement du programme.
• Appuyez sur les touches d'options indiquées 6 pour activer cette fonction.
• Appuyez également en même temps sur ces mêmes touches d'options 6 pour la désactiver.
∫vous pouvez activer ou désactiver la sécurité enfants à tout moment. Si le sélecteur de programme ① est sur Arrêt, la sécurité enfants est désactivée. | 200 6 |
Programmation
Généralités
N'appuyez de manière générale que brièvement sur les touches, les applications spécifiques nécessitant un appui plus long sont décrites aux chapitres correspondants, p. ex. Réglage de l'heure.
Modification de l'affichage
Si vous souhaitez modifier un affichage, Sélectionnez un autre affichage à l'aide de la touche 5 et appuyez sur la touche "Départ/Pause" 4.
| Fonctions affichées | Modifications possibles |
| Après réglage et avant confirmation | Après confirmation et avant le début du programme | Pendant le programme |
| HEURE DE FIN DE PROGRAMME | Départ différé ou Temps restant | Départ différé | Temps restant |
| Départ différé | Heure de fin de programme ou Temps restant | Heure de fin de programme | |
| TEMPS RESTANT | Heure de fin de programme ou Départ différé | | Heure de fin de programme |
Confirmer
- Le programme débute immédiatement après l'appui sur la touche Départ/pause 4.
- Si un programme a eté sélectionné avec DEPART DIFFERE ou HEURE DE FIN DE PROGRAMME, vous n'avez pas besoin d'appuyer sur la touche Départ.
Interrompre
- Tournez le sélection de programme 1 sur "Arrêt" pour interrompre le programme. Tous les réglages paramétrés, la temporisation de départ ou la sécurité enfants, sont supprimés.
Pause
- Appuyez sur la touche "Départ/Pause" 4 pour interrompré le programme.
La barre "Pause" et la barre correspondant au programme en cours clignotent.
- Appuyez sur la touche "Départ/Pause" 4 et relancez le programme.
Si vous avez choisi une HEURE DE FIN DE PROGRAMME ou un DÉPART DIFFÉRÉ, vous pouvez ouvrir le tambour à tout moment pendant la temporisation de départ. Il n'est pas nécessaire d'interrompre le programme et de le relancer.
(Il peut s'écouler 1 à 2 minutes avant que le couvercle ne se déverrouille.)
Programmation
| Sélection de la nature du linge | Voyants de contrôle et/ou affichage |
| Pour sélectionner le type de linge et la température ou un programme particulier (Rinçage, Essorage), placez le sélecteur de programme ① sur le programme souhaité. Voir chapitre CHOIX DU PROGRAMME DE LAVAGE. | |
Sélection de la vitesse d'essorage ou de l'Arrêt cuve pleine
| Le programme sélectionné propose la vitesse d'essorage optimale. | A
•
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
0
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10 |
| En appuyant brièvement sur la touche 7, vous pouvez : | 7 |
| - sélectionner une autre vitesse d'essorage (A) | ○ |
| -选拔itioner la fonction Egoutage (B). Le programme se terminé par un essorage en douceur à 100 tr/min | ○ |
| - ou选拔itioner l'Arrêt en cuve pleine (C). La machine s'accrite sans que l'eau contenue dans la cuve n'ait été evacuée. | 7 |
Sélection des touches de fonction additionnelles
Pour sélectionner l'une des fonctions additionnelles, appuyez sur une ou plusieurs touches de fonction additionnelles [6]. Voir également le chapitre TOUCHES DE FONCTION ADDITIONNELLES.
Avant demettre en marche votre machine,verifiez que le cordon electrique est branché et le robinet d'eau ouvert.Assurez-vous que le tambour et le couvercle sont bien fermés.
| Choix du programme de lavage | Voyants de contrôle et/ou affichage |
| • Sélectionnez le programme souhaité à l'aide du sélecteur de programme 1. | HEURE DE FIN DE PROGRAMME ou TEMPS RESTANT Vitesse d'essorage maximale. |
| • Sélectionnez le cas échéant la vitesse d'essorage à l'aide de la touche 7, voir tableau p. 27. | Vitesse d'essorage sélectionnée. |
| • Sélectionnez le cas échéant des fonctions additionnelles à l'aide des touches de fonction additionnelles 6. | Voyants de contrôle des fonctions additionnelles sélectionnées |
| • Lancez le programme à l'aide de la touche "Départ/Pause" 4. | Barres de progression du programme et temps restant. |
| • ... ou sélectionnez à l'aide de la touche 5 la fonction DÉPART DIFFÉRÉ ou une HEURE DE FIN DE PROGRAMME. Procédez aux réglages à l'aide des touches "+/-" 3. | Durée du départ différé ou Heure de fin de programme, les 4 barres supérieures clignotent l'une après l'autre. |
Lavage différé + Interruption du programme
Ajout ou retrait de linge
(impossible en cours d'essorage)
Affichage
Pendant le mode Pause
Aprés le mode Pause
- Appuyez sur la touche "Départ/Pause" 4 pour interrompre le programme. La barre "Pause" et la barre du programme en cours d'exécution clignotent.
- Ajoutez ou retirez le cas échéant la quantité de linge voulue. (Il peut s'écouler 1 à 2 minutes avant que le couvercle ne se déverrouille).
- Appuyez sur la touche "Départ/Pause" [4] pour redémarrer le programme.
Si vous avez besoin un départ différé, vous pouvez ouvrir le tambour à tout moment pendant la temporisation de départ. Il n'est pas nécessaire d'interr compromise le programme et de recommencer.
Interruption du programme
Si vous souhaitez interrompre un programme prématurément :
- Mettez le sélecteur de programme 1 sur la position "Arrêt".
L'ouverture du tambour n'est pas orientée vers le haut.
Attention: après un lavage à 90^ / 60^ , le tambour peut être brûlant!
Voyants de contrôle et affichage
Arrêt
Fin du programme
- Pour vous permettre de facilement retarder le linge, l'ouverture du tambour se presente automatiquement sur le dessus une fois le programme terminé.
- Mettez le sélecteur de programme 1 sur "Arrêt".
Voyants de contrôle et affichage
50P
(1) - Une fois le programme terminé, lorsqu' "Stop" s'affiche, il est possible de revenir au mode de programmation en appuyant sur l'une des touches 2 ou 4.
(2) - Par mesure de sécurité, à la fin du programme, il est conseilé de fermer le robinet d'arrivée d'eau et de débrancher le cordon électrique.
N'oubliez pas de régler l'heure lors de la remise en service du lave-linge!
Choix du programme de lavage
Programmes de base
Sélectionnez le programme souhaité - voir aussi le tableau des programmes.
Pour plus de détails concernant les vitesses d'essorage maximales des programmes, voir tableau p. 26.
Blanc/ couleurs 90°C
Programme de lavage intensif pour les textiles résistants, par ex. en coton ou en lin. Pour protégger les conduites de vidange, le bain lessiviel chaud est mélangié à de l'eau froide avant l'évacuation afin d'être refroidi.
Couleurs 60°C + touche “Lavage intensif”
Pour du linge sale, par ex. en coton ou en lin.
Programme d'économie d'énergie. Un cycle plus long combiné à une faisible consommation d'économie permet d'obtenir des performances de lavage identiques à un programme à 90^ .
Couleurs 60°C + prélavage
Pour les textiles résistantes très sales.
Couleurs 30°,40°,60°C
Pour les textiles résistants.
Mix rapide 40^ / 30min
Pour une charge de linge peu sale jusqu'à 2,5 kg. Pour rafraîchir les textiles composés de coton, blanc, couleurs ou synthétiques résistants.
La température de lavage est automatiquement programmée à 40^ . Le cycle est limité à 30 minutes.
Pour ce programme, les doses de lessive doivent etre réduites de moitié !
Laine froid, 30^
Pour les textiles lavables à la main et en machine en laine ou à base de laine, par ex. en cachemire, mohair ou angora.
Laine / soie froid**
Un programme spécial de soin particulier pour la soie lavable à la main et en machine.
Soie 30^ C
Un programme spécial pour la soie lavable en machine à une température de 30^
Linge délicat 30°, 40°C*
Pour les textiles délicats lavables en machine (coton, synthétiques, textiles mélangés...)
(par ex. voilages).
Il ne doit pas y avoir d'essorage entre les rincages.
Synthétiques 30^ 40^ 60^
Pour les textiles synthétiques, p. ex. le coton, le lin ou les textiles melangés.
Programmes additionnels du sélecteur de programme
Rinçage
Rincage séparé suivi d'un essorage pour textiles synthétiques.
Essorage
Essorage séparé. Avant l'essorage, l'appareil vidange le bain lessiviel ou l'eau de rincege.
Veillez à correctement sélectionner la vitesse d'essorage pour les programmes "Rinçage" et "Essorage", voir tableau p. 27.
**Programme avec une action mécanique très faible et sans essorage entre les rincages. Le programme se termine par un essorage en douceur à 600 tr/min.
Touches de fonction additionnelles
PRELAVAGE
Pour le linge résistant très sale, par ex. en coton ou en lin.
La température lors du prélavage est de 30^ env.. L'option prélavage ne peut pas etre selectionnee avec les programmes Laine et Delicat.
En cas d'interruption du prélavage, le bain lessiviel est vidangé et le cycle de lavage principal se poursuit.
Vous devez ajouter de la lessive dans le bac à produits "I" !
REPASSAGE FACILE
Essorage final doux suivi d'un cycle anti-froissage.
LAVAGE INTENSIF
Pour le linge très sale ; lors des programmes "blanc", "couleurs" et "synthétiques", la durée de lavage active est augmentée. Si le programme 30-60 °C est sélectionné, la température de lavage est augmentée de 4 °C.
RINCAGE PLUS
Spécaippeaux sensibles etallergiqueset dansles zones ou l'eau est très douce.
Ajoute un rincage supplémentaire au cycle de lavage.
Applications spéciales
Trempage
- Introduisez du linge de même couleur dans le tambour.
- Dans le compartmentement II, versez du produit de trempage en vous conformant aux instructions du fabricant de ce produit.
- Reglez le programmateur sur "Blanc/couleurs 30^ ".
- Appuyez sur la touche "Départ/Pause". Le programme démarre.
- Au bout de 10 minutes environ, appuyez de nouveau sur la touche "Départ/Pause". Le linge baigne maintainant dans l'eau.
- Une fois que le linge a trempe le temps que vous vouliez,CHOISSEZ un programme de lavage.
Vous n'avez pas besoin d'un produit lessiviel supplémentaire car le bain de trempage sert aussi de bain de lavage.
Amidonnage
Le linge ne doit pas avoir eté préalablement traité avec un produit assouplissant.
- Introduisez du linge dans le tambour.
- Dosez la quantité d'amidon voulue pour 15 litres d'eau environ.
Si I'amidon est en poudre, diluez-le d'abord dans l'eau en respectant les instructions de son fabricant.
- Sélectionnez le programme "Rinçage".
- Reglez la vitesse d'essorage.
- Versez la solution amidonnée dans le compartment.
- Appuyez sur la touche "Départ/Pause".
Teinture / Decoloration
Ne pas effectuer de teintures trop fréquemment. Le sel peut attaquer l'acier inoxydable!
Respecter les indications du fabricant de la teinture!
Ne décolorez jamais du linge dans le lavelinge.
Modification du programme en cours
Modification du programme en cours
Vous pouvez proceder à n'importe qu'elle modification avant l'actionnement de la touche "Départ/Pause" 4.
Si vous procédez à des modifications au cours d'un programme, vous entendez les bips sonores suivants : - un bip sonore pour toutes les modifications autorisées, - un double bip sonore pour toutes le modifications qui ne sont pas possibles.
- immédiatement après le début du programme
Mettez le sélecteur de programme 1 sur "Arrêt". Sélectionnez à nouveau le programme et appuyez sur la touche "Départ/Pause" 4.
- pendant le programme de lavage
Le programme sélectionné est maintainu. Les modifications sont possibles uniquement en fonction du stade d'avancement du programme. Mettez alors le sélectionur programme 1 sur "Arrêt". En cas de changement de programme (passage de DELICAT à COTON par ex.), une partie de l'eau peut être vidangée. Il est possible de modifier la températe au cours d'un programme sans appuyer à nouveau sur la touche "Départ/pause". Il est possible à tout moment de modifier la vitesse d'essorage.
Il est possible d'activer et de désactiver toutes les fonctions additionnelles,quel que soit le stade d'avancement du programme, tant quelles ne sont pas entrées en action. Exceptions: Repassage facile et Lavage intensif. Une seule fonction additionnelle peut être selectionnée pour ces programmes.

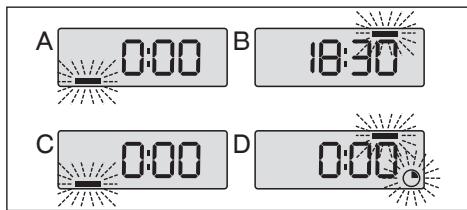

- au cours de la temporisation de départ ou de l'heure de fin de programme
Toutes les modifications de programme effectuees pendant la temporisation de depart sont prises en compte.
Il est possible de modifier à tout moment la temporisation de départ ou l'heure de fin de programme, p. ex. de 18 heures à l'aide de la touche 3.
En appuyant sur la touche [5], vous pouvez désirer entre l'affichage Heure de fin de programme, Temporisation de départ et Temps restant
Il est possible de démarrer le programme immédiatement en réinitialisant la temporisation de départ et en appuyant sur la touche "Départ/Pause".
Il est possible d'activer et de désactiver toutes les fonctions additionnelles possibles pendant la temporisation de départ.
- à la fin du programme
Lorsque l'indication A STOP apparait, il est possible de besoinir un nouveau programme sans devoir au préalablemettrele sélecteur de programme 1 sur Arrêt.
Réglage de la vitesse d'essorage
La touche 7 permet d'adapter la vitesse d'essorage au type de textile.
| Vitesses d'essorage | Variables |
| suivant le modèle | 1300 | 1200 | 1100 | 1000 |
| BLANC / COULEURS | 1300 | 1200 | 1100 | 1000 |
| SYNTHETIQUES* | 1000 | 1000 | 1000 | 1000 |
| LAINE 30 °C* | 800 | 800 | 800 | 800 |
| LAINE / SOIE froid* | 600 | 600 | 600 | 600 |
| DELICAT* | 600 | 600 | 600 | 600 |
| SOIE 30 °C* | 600 | 600 | 600 | 600 |
| → | RAPIDE + MIX 40 °C / 30 min | 1000 | 1000 | 1000 | 1000 |
| RINÇAGE | max | max | max | max |
| ESSORAGE | max | max | max | max |
| Δ | EGOUTAGE** | 100 | 100 | 100 | 100 |
| ∅ | ARRÊT CUVE PLEINE*** | - | - | - | - |
- La vitesse d'essorage est automatiquement limitée dans les programmes "Synthétiques", "Délicat", "Laine" et "Soie".
** Egoutage: La machine effectue un essorage doux à 100 tr/min.
*** Arrêt cuve pleine : La machine s'arrête sans que l'eau contenue dans la cuve n'ait eté evacuée.
ARRET CUVE PLEINE
Pour les textiles délicats et les voilages. La machine s'arrête sans que l'eau contenue dans la cuve n'ait été evacuée.
Le linge est brièvement essoré au cours des programmes "Délicat", "Laine" et soie".
Les barres d'affichage "Essorage" et "Pause" clignotent en alternance.
- La machine doit être vidangée et le linge essoré.
La touche [7] permet de sélectionner une vitesse d'essorage adaptée au type de textile. L'afficheur indique le temps restant. Une fois le programme terminé, l'indication Stop s'affiche.
- le lave-linge doit être vidangé.
Selectionnez Egoutage/à à l'aide de la touche 7. La machine effectue un essorage doux. L'afficheur indique le temps restant.
Remarque : Vous ne pouvez-retirer le linge qu'une fois que l'indication "Stop" apparait. Les portillons du tambour se presentent sur le dessus. Vous pouvez ouvrir le couvercle et retarder le linge.
Sécurité d'ouverture du couvercle
Dès que le programme a démarré, le couvercle se verrouille.
Dès que le programme est terminé ou lorsque la machine est ARRÊTÉE CUVE PLEINE, le couvercle se déverrouille. Si vous avez programmé un DEPART DIFFERE ou une HEURE DE FIN DE PROGRAMME, le couvercle n'est pas verrouillé pendant toute la période d'attente précédant le départ du programme.
Si vous souhaitez ouvrir le couvercle pendant l'exécution du programme, appuyez brièvement sur la touche "Départ/Pause" - et attendez au moins 1 à 2 minutes afin que la sécurité du couvercle se déverrouille.
Pour éviter tout risque de brûlures, le couvercle reste verrouillé jusqu'à ce que le bain lessiviel ait refroidi.
Sécurité anti débordement
En cours de fonctionnement, le contrôle permanent du niveau d'eau prévient tout débordement évientuel.
Sécurité d'essorage
Votre lave-linge est équipé d'une sécurité qui peut limiter l'essorage lorsqu'une mauvaise répartition de la charge est détectée. Dans ce cas, votre linge peut être insuffisamment essoré. Répartissez uniformément votre linge dans le tambour et programmez un nouvel essorage.
Sécurité anti-mousse
Votre lave-linge est capable de détecter une trop haute production de mousse lors de l'essorage.
Si cela se produit, l'essorage s'arrête et la machine est vidangée.
Le programme se poursuit ensuite.
La vitesse d'essorage est adaptée et un rincege supplémentaire est effectué.
Avant demettre en marche votre machine,verifiez que le cordon electrique est branché et le robinet d'eau ouvert.
Assurez-vous que les portillons du tambour et le couvercle de la machine sont bien fermés. Par mesure de sécurité, à la fin du programme, il est conseilé de débrancher le cordon électrique puis de fermer le robinet d'accuee d'eau.
Après une coupure de courant, à la remise sous tension, le programme reprendra systématiquement là où il a été interrompu.
PROGRAMME POUR LES ESSAIS COMPARATIFS ET NORMALISES
Programme BLANC/COULEURS 60°C
Charge 5,5 kg
Risque de décharge électrique!
Débranchez tout d'abord la prise d'alimentation du lave-linge.
Ne nettoyez jamais le lave-linge au jet d'eau.
Risque d'explosion!
N'utilisez pas de solvants pour nettoyer le sèche-linge.
Risque de gel!
En cas de risque de gel, débranchez le tuyau d'alimentation en eau du robinet et vidangez complètement la machine.
Ceci eliminera l'eau résiduelle de la cuve.
Carrosserie
Utilisez uniquement de I'eau et du savon.
Tableau de commandes, plinthe, etc.:
Utilisez uniquement un chiffon humecté d'eau.
Dans tous les cas, proscrire :
- les poudres abrasives
les épanges en métal ou en matière synthétique
- les produits à base d'alcool (alcool, diluant, etc.)
Pièces internes
Nous you recommendans :
- de laisser le couvercle ouvert quelques temps après le lavage.
- de nettoyer, environ une fois par mois, les parties en plastique et en caoutchouc de l'accès à la cuve à l'aide de lessive de savon. Pour éliminer tout résidu de produit, effectuez un rincage.
- de lancer un programme de lavage à 90 °C au moins une fois par mois.
Boite a produits
Nettoyez régulierement la boite à produits. Pour cela :
- Appuyez simultanément sur les bossages se trouvant de part et d'autre de la boîte (Dessin 10). Celle-ci s'extrait de son logement (Dessin 10).
- Retirrez les pieces situées à l'arrière de la boîte ① et séparez cette dernière de son,enjolivre avant ③ (Dessin 11).
- Rincez le tout sous le robinet. Prenez soit de vider l'excedent d'eau qui pourrait subsister à l'intérieur de la boîte.
- Remontez tous les éléments de la boite dans le bon ordre. Clippez l'ensemble de la boite sous le couvercle de la machine.
Nettoyage du filtré
Si le filtré de pompé n'est pas nettoyé régulièrement, cela peut nuire aux performances du lave-linge.
Nettoyage du filtré de pompe
Ce filtre récapère la poussière et tous les petits objets, par ex. des boutons décousus, qui ont pu tomber dans la cuve.
Pour le nettoyer, procedez comme suit:
- Ouvrez les portillons du tambour.
Au fond du tambour se trouve une piece en plastique @ qui entraine le linge (dessin 12).
Déverrouillez cette piece (dessin 13).
Pour cela :

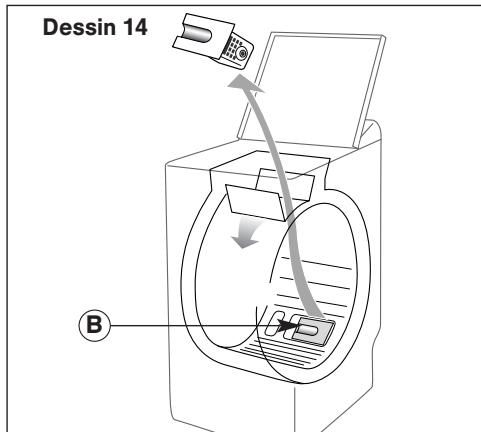

- Retirez le filtré de pompè (B) de son logement (dessin 14).
- Enlevez les corps étrangers et la poussière se trouvant à l'intérieur.

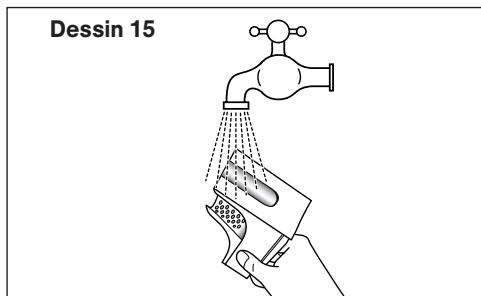

- Rincez le filtré sous le robinet (dessin 15).
- Remettez le filtrer en place en le poussant bien à fond dans son logement.

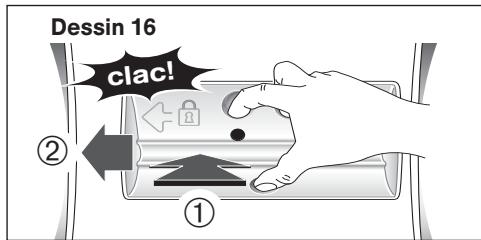

- Remettez la piece en place. Positionnez la piece en la poussant vers la gauche jusqu'à ce qu'elle s'enclenche parfaitement (dessin 16).
Incidents signalés dépannables par vous même
Nous vous expliquons dans ce chapitre comment procéder pour réparer vous-même les petits problèmes.
La machine à laver présente des dysfonctionnements au niveau de l'afficheur.
Affichage clignant
Causes / remèdes
| d01 | L'arrivée d'eau ne fonctionne pas: Le robinet d'eau n'est pas ouvert.
• Quelque temps après le début du programme:
- Le programme ne se poursuit pas,
- le signal averitisseur et le message d01 clignotent,
- la 3ème barre inférieure de l'affichage s'allume,
- un bip sonore continu retentit.
• Si vous avez selectionné l'HEURE DE FIN DE PROGRAMME ou un DEPART DIFFERE, la durée impartie s'écoule jusqu'àu début du programme. Quelque temps après, les mêmes signaux et affichages que ci-dessus se produit.
• Remède:
- ouvrez le robinet d'eau,
- appuyez sur la touche "Départ/Pause".
- Le programme redémarre.
• Cét incidentiel peut également être provoqué par un mauvais raccordement du tuyau d'alimentation en eau (voir chapitre RACCORDEMENT DE VOTRE APPAREIL - ALIMENTATION EN EAU). Vérifiéz au niveau du tuyau AquaStop si la fonction de sécurité s'est déclenchée au niveau de la prise d'eau -voyant rouge.
Remède: Remplacez le tuyau AquaStop. |
| d02 | Le filtré de pompé est bouché. Nettoyez le filtré de pompé (voir chapitre NETTOYAGE DU FILTRE) puis appuyez de nouveau sur la touche "Départ/Pause".
Vérifiéz le tuyau de vidange: Le tuyau ne doit pas être obstrué (voir chapitre RACCORDEMENTS DE VOTRE APPAREIL - EVACUATION DES EAUX USÉES). |
| d03 | Vérifiéz le positionnement du tuyau de vidange. Le tuyau ne doit pas être obstrué (voir chapitre RACCORDEMENTS DE VOTRE APPAREIL - EVACUATION DES EAUX USÉES). |
| d06 | Le tambour est bloqué. Vérifiéz si une petitepiece de linge (ex. mouchoir, chaussette...) n'est pas passée entre la cuve et le tambour. Pour avoir accès au fond de la cuve, reportez-vous au chapitre NETTOYAGE DU FILTRE. |
| d07 | SécURITY au niveau du couvercle: Le couvercle n'est pas fermé correctement.
• Àprous le démarrage du programme ou après une pause:
- le programme ne se poursuit pas,
- le signal averitisseur et le message d07 clignotent,
- la quatrième barre inférieure de l'affichage s'allume,
- un bip sonore continu retentit.
• Si vous avez selectionné HEURE DE FIN DE PROGRAMME ou un DEPART DIFFERE, la durée impartie s'écoule jusqu'àu début du programme. Quelque temps après, les mêmes signaux et affichages que ci-dessus se produit.
• Remède:
- Fermez le couvercle du lave-linge.
- Appuyez sur la touche "Départ/Pause".
- Le programme démarre. |
Incidents signalés nécessitant un dépanneur
Veuillez vérifier si l'incident ne peut juste pas etre éliminé par vos soins (voir page precedente) !
Les indications suivantes nécessitent l'intervention systématique d'un dépanneur :
Affichage clignotant
Lorsque ces indications apparaiscent :
- Mettez le sélecteur de programme sur la position "Arrêt".
- Débranchez la prise de courant pendant au moins 10 s.
- Rebranchez la prise de courant.
- Sélectionnéz le programme et reliancez un cycle de lavage.
Si le défaut persiste, contactez le service après-vente.
Débranche la prise d'alimentation du lave-linge et fermez le robinet d'eau.
Que faire si...
Si vous ne parvenez pas à éliminer vous-même le défaut à l'aide du tableau suivant :
- Mettez le sélecteur de programme sur la position Arrêt.
- Débranche la prise d'alimentation du lave-linge.
Fermez le robinet d'eau.
Risque de décharge électrique!
Les éventuelles interventions sur votre sèche-linge doivent être effectuées par le service après-venture ou par un professionneliel qualifié.
| ProblèmeLe programme nédémarre pas | Causes possibles / remèdesLe programme a été sélectionné de façon incomplète:- vous n'avez pas appuyé sur la touche "Départ/Pause".- Le sélecteur de programme est resté sur la position Arrêt.L'appareil n'est plus alimenté en électricité :- vérifie si la prise de courant est correctement branchée.- vérifie les fusibles.Le robinet d'eau est fermé.Le tuyau d'alimentation en eau est plié.Le couvercle de l'appareil est mal fermé.La Sécurité enfants est activée. Voir page 19. |
| Fortes vibrations lors del'essorage | Votre appleil n'a pas été correctement débridé :- vérifie si toutes les brides de transport ont bien été retirees. (Voir chapitre DEMONTAGE DES BRIDES DE TRANSPORT)Lé sol n'est pas horizontal.Lé lave-linge repose sur ses deux roulettes "avant".- reposez l'appareil sur ses pieds en repoussant le levier de mise sur roulettes vers la droite. |
| Le linge n'a pas été essoré ou est insuffisamment essoré | Vous avez sélectionné un programme sans essorage, par ex."Egouttage".Le système de détention anti-balourd a détecté une mauvaise répartition du linge dans le tambour :- détassez le linge et programmez un nouvel essorage. |
| Une flaque d'eau se forme contre / sous la machine | Le tuyau de vidange est mal positionné dans le conduit d'évacuation.Les raccordements du tuyau d'alimentation en eau à la machine et au robinet d'eau ne sont pas étanches :- vérifie la présence des joints et le serrage des raccords. |
| La machine ne vidange pas | Vous avez programme un "Arrêt cuve pleine".Le filtre de la pompé de vidange est obstrué :- nettoyez-le (voir chapitre NETTOYAGE DU FILTRE)Lé tuyau de vidange est plié ou écrasé. |
| Le couvercle ne s'ouvre pas | Le programme n'est pas encore terminé.Lé couvercle reste verrouillé pendant toute la durée du programme. |
| Les portillons du tambour s'ouvrent trop lentement | Votre machine n'a pas fonctionné depuis longtemps.Elles est située dans une piece trop froide.Des résidus de lessive (poudre) bloquent les charnières.- Eliminez les résidus de poudre. |
| L'affichage de l'heure clignote | Coupure de courant-temporaire, réglez l'heure. |
| L'affichage de l'heure est imprécis | Ce n'est pas un début, puisqu'il n'y a aucune féquence de réseau constante de 50 HzRéglez à nouveau l'heure.L'exactitude de l'affichage de l'heure dépend des variations de la fréquence du réseau. |
Service après-vente
Chaque machine à laver qui quitte notre usine est contrôle avec soin pour garantir un fonctionnement fiable et sür. Notre service après-vente se tient à votre disposition pour toutes questions, notamment concernant l'installation et les raccordements de votre apparéil.

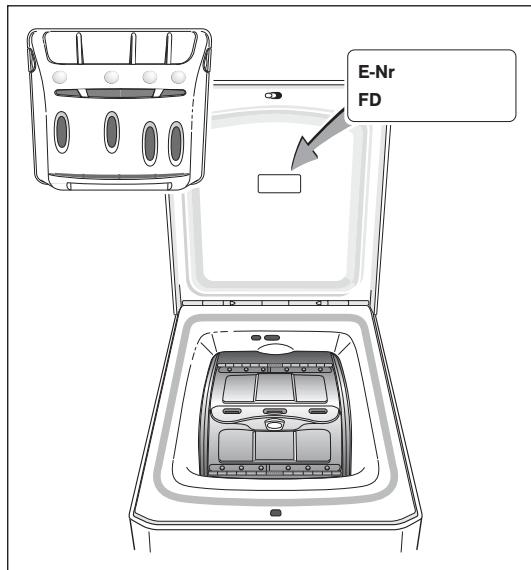

Avant de contacter le service après-vente, nous vous prions de vérifier si l'incident ne peut pas être éliminé par vos soins (voir chapitre QUE FAIRE SI ... et INCIDENTS SIGNALÉS DÉPANNABLES PAR VOUS-MÊME). Si vous avez besoin d'un conseil, sachez que l'intervention d'un technicien engendre des frais, même pendant la durée de la garantie. Le réseau coint vous permettra de couver le service après-vente (SAV) le plus proche de votre domicile. Lors de votre appel, indiquez la reférence complète de votre apparéil (numéro de série et numéro de fabrication). Vous trouvrez ces informations sur la plaque signalétique de l'appareil.
En indiquant ces numéros au technicien du service après-vente, vous lui épargnez des déplacements inutiles. Vous économiserez ainsi les frais supplémentaires engendrés.
Voutrouverez d'autres informations et une selection de nos produits sur notre site Internet : http://www siemens-electromenager.com
Vous trouverez le numero de série derrière le bac à produits.
Pour savoir comment le retarder, reportez-vous au chapitre NETTOYAGE ET ENTRETIEN.
Pour désirir le programme le mieux adapté à la nature de votre linge, conformez-vous aux indications figurant sur les étiquettes apposées sur la plupart des textiles.
- Options pour fonctions additionnelles
* Fonctions ou options suivant le modele
O Une seule option possible dans le programme en question
| Tableau des programmes | | | | - | - | - | - | 0 | - |
| Nature du textile | Température (°C)* | Charge maxi. (kg) | Durée de programme (*) | Préavage* | Lavage intensif* | Rincage plus* | Repassage facile* | Egouttage* | Arré cuve pleine |
| BLANC / COULEURS | 30 - 90° | 5,5 | 1h46 - 2h03 | ● | ○ | ● | ○ | ● | ● |
| SYNTHÉTIQUES | 30 - 60° | 2,5 | 1h20 - 1h41 | ● | ○ | ● | ○ | ● | ● |
| DELICAT | 30 - 40° | 1,0 | 33 min - 44 min | | | ● | ● | ● | ● |
| LAINE | Froid - 30° | 1,5 | 33 min - 37 min | | | ● | | ● | ● |
| LAINE / SOIE | Froid | 1,5 | 36 min | | | ● | | ● | ● |
| Programmes spéciaux |
| SOIE | 30° | 1,0 | 33 min | | | ● | | ● | ● |
| Mix rapide + 40° / 30 min* | 40° | 2,5 | 30 min | | | | | ● | ● |
| Programmes particuliers |
| RINÇAGE seul | | Selon la nature du textile | 9 min - 19 min | | | | | ● | ● |
| ESSORAGE seul | | 10 min - 11 min | | | | | ● | |
(^**) La durée du programme est indiquée comme valeur moyenne "sans options". Elle peut varier
en fonction de la charge de linge et de la température.
- Si vous faites un programme avec "Prélavage", vous devrez ajouter entre 18 et 25 minutes.
- Si vous faites un programme avec "Lavage intensif", vous devrez ajouter entre 5 et 17 minutes.
