GS308P - Switch NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch Ethernet non manageable avec PoE (Power over Ethernet)
Caractéristiques techniques principales	8 ports Gigabit Ethernet, 4 ports PoE avec une puissance totale de 55W
Alimentation électrique	Alimentation externe, 48V DC
Dimensions approximatives	25.4 x 10.2 x 3.8 cm
Poids	1.1 kg
Compatibilités	Compatible avec tous les appareils Ethernet standards
Fonctions principales	Support de la norme IEEE 802.3af/at, détection automatique des appareils PoE, fonctionnement silencieux
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Protection contre les surcharges, conformité aux normes de sécurité électrique
Informations générales utiles	Idéal pour les petites entreprises et les environnements domestiques, installation plug-and-play

FOIRE AUX QUESTIONS - GS308P NETGEAR

Comment réinitialiser le NETGEAR GS308P à ses paramètres d'usine ?

Pour réinitialiser le NETGEAR GS308P, localisez le bouton de réinitialisation sur le boîtier. Maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi mon NETGEAR GS308P ne s'allume-t-il pas ?

Vérifiez que l'adaptateur secteur est correctement connecté au switch et à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez avec un autre adaptateur secteur compatible.

Comment configurer la gestion de l'alimentation sur le NETGEAR GS308P ?

Le GS308P prend en charge l'alimentation par Ethernet (PoE). Pour configurer la gestion de l'alimentation, connectez vos appareils compatibles PoE aux ports PoE. L'alimentation sera automatiquement fournie sans nécessiter de configuration supplémentaire.

Que faire si un port du NETGEAR GS308P ne fonctionne pas ?

Vérifiez que le câble réseau est correctement connecté et qu'il fonctionne. Testez le port avec un autre appareil pour déterminer si le problème vient du port ou de l'appareil connecté. Si le port est toujours inactif, il peut être nécessaire de contacter le support technique de NETGEAR.

Le NETGEAR GS308P est-il compatible avec d'autres équipements réseau ?

Oui, le NETGEAR GS308P est compatible avec tous les équipements réseau utilisant les standards Ethernet, y compris les routeurs, les modems, et d'autres switches. Assurez-vous simplement que vos appareils sont conformes aux normes Ethernet pour garantir une connectivité optimale.

Comment savoir si le NETGEAR GS308P fonctionne correctement ?

Vérifiez les témoins lumineux sur le boîtier. Un témoin lumineux vert indique que le port est actif et fonctionne correctement. Si le témoin est éteint ou rouge, cela peut indiquer un problème de connexion ou un appareil défectueux.

Quelles sont les spécifications techniques du NETGEAR GS308P ?

Le NETGEAR GS308P est un switch Ethernet à 8 ports avec 4 ports PoE. Il prend en charge des vitesses allant jusqu'à 1 Gbps par port et offre une prise en charge de l'alimentation par Ethernet pour les appareils compatibles.

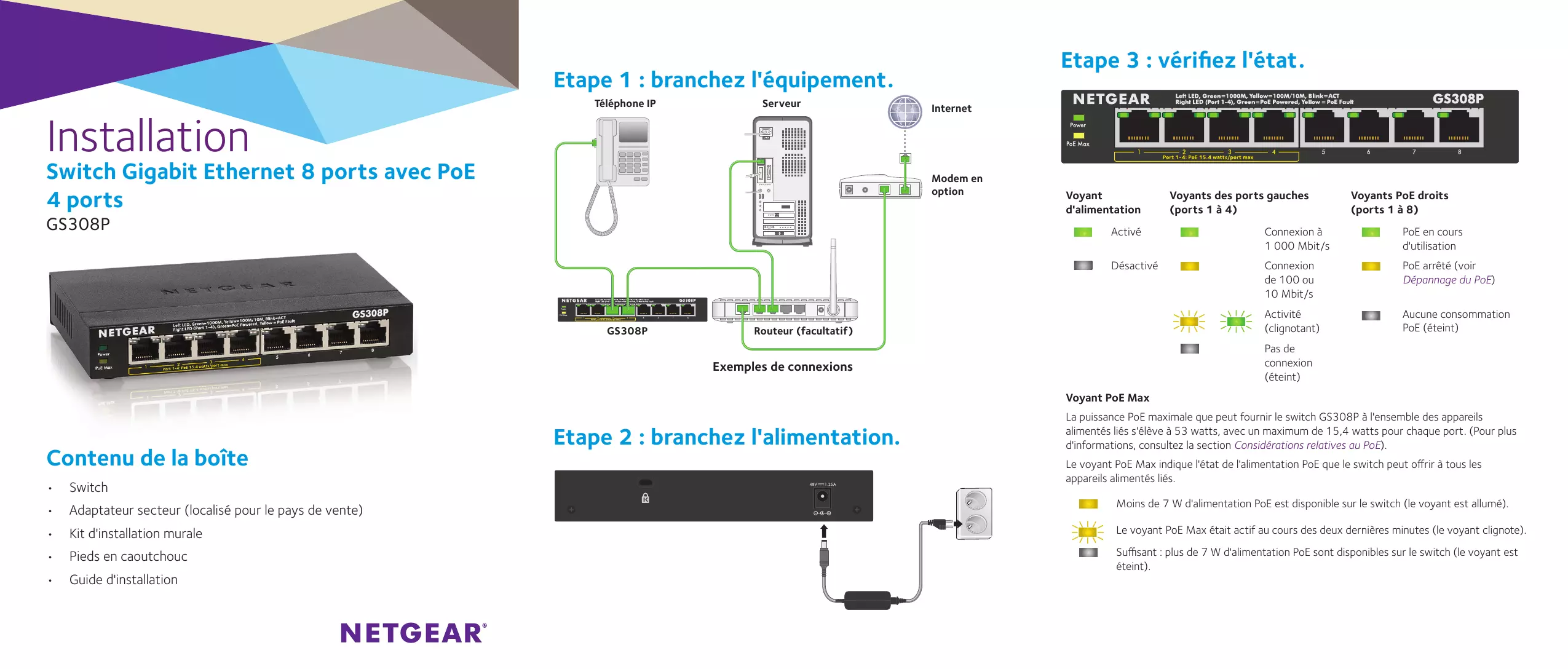

MODE D'EMPLOI GS308P NETGEAR

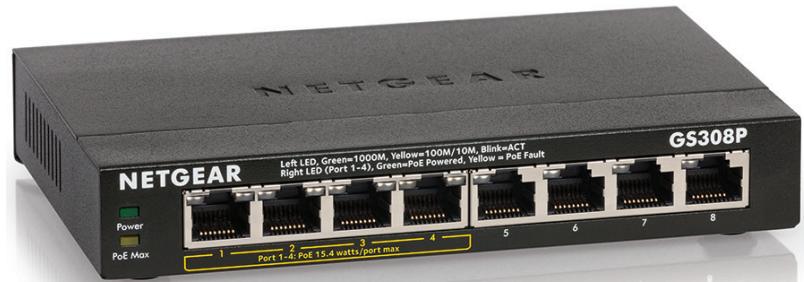

Switch Gigabit Ethernet 8 ports avec PoE 4 ports

GS308P

Contenu de la boîte

• Switch
• Adaptateur secteur (localisé pour le pays de vente)
  Kit d'installation murale
• Pieds en caoutchouc
  Guide d'installation

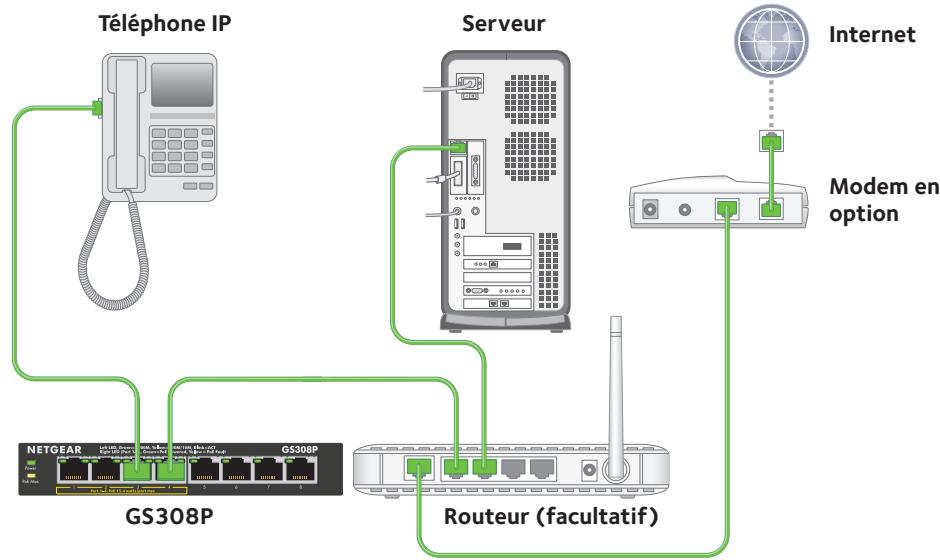

Etape 1 : branchez l'équipement.
Examples de connexions

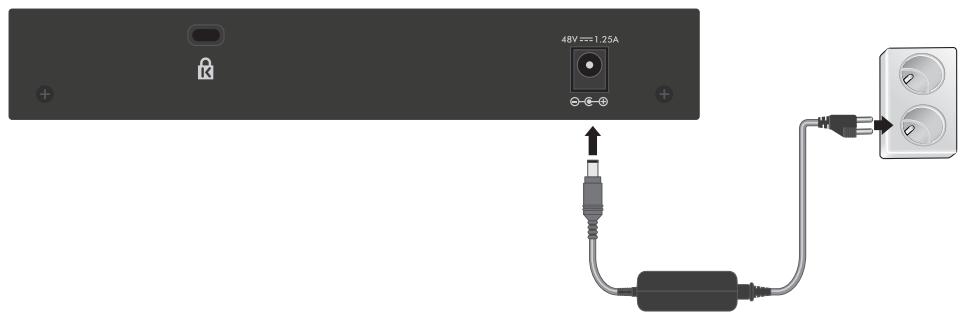

Etape 2 : branchez l'alimentation.

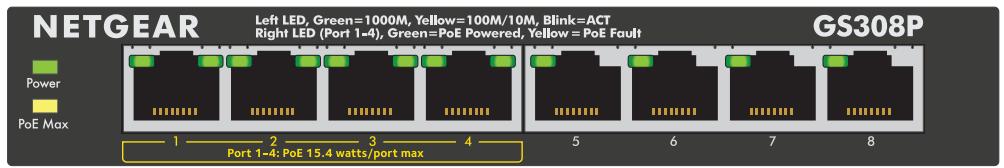

Etape 3 : vérifiez l'objet.

Voyant d'alimentation

Activé

Voyants des ports gauches (ports 1 à 4)

Connexion à 1 000 Mbit/s

Voyants PoE droits (ports 1 à 8)

PoE en cours d'utilisation

Désac

é

Connexion de 100 ou 10 Mbit/s

PoE arrêté (voir Dépannage du PoE)

Activité (clignotant)

Aucune consommation PoE (eteint)

Pas de connexion (étéint)

Voyant PoE Max

La puissance PoE maximale que peut fournir le switch GS308P à l'ensemble des apparéls alimentés liés s'élève à 53 watts, avec un maximum de 15,4 watts pour chaque port. (Pour plus d'informations, consultez la section Considérations relatives au PoE).

Levoyant PoE Max indique I'etat de I'alimentation PoE que le switch peut offrir à tous les apparciels alimentés liés.

Moins de 7 W d'alimentation PoE est disponible sur le switch (le voyant est allumé).

Levoyant PoE Max etait actif au cours des deux dernières minutes (levoyant clignote).

Suffisant : plus de 7 W d'alimentation PoE sont disponibles sur le switch (levoyant est eteint).

Considérations relatives au PoE

Le switch hierarchise la puissance qu'il fournit par ordre croissant du numero de port (du port 1 au port 4), jusqu'à épuisement total du budget d'alimentation (53 W). Si les besoin en alimentation des apparciels alimentés liés dépassent le budget d'alimentation total du switch, l'appareil alimenté ayant le numero le plus élevé n'est plus alimenté pour que les apparciels alimentés liés aux ports prioritaires (avec les nombres les moins élevés) soient pris en charge en premier.

Si un apparéil alimenté est répertorié en tant qu'appareil alimenté 802.3af PoE, il ne nécessite pasforcément une alimentation maximale. De nombreux apparéils alimentés nécessitant une alimentation moins importante, ce qui permet aux quatre ports PoE d'être actifs en même temps.

Le tableau suivant décrit les classes de PoE et les allocations de switch.

0	PoE et PoE+	Alimentation par défaut (complet)	0,44 W	0,44 W – 12,95 W
1	PoE et PoE+	Très BASSE consommation	4,0 W	0,44 W – 3,84 W
2	PoE et PoE+	Basse consommation	7,0 W	3,84 W – 6,49 W
3	PoE et PoE+	Consommation moyenne	15,4 W	6,49 W – 12,95 W
4	PoE+ uniquement	Consommation élevé	30,0 W	12,95 W – 25,2 W

Dépannage du PoE

Voici quelques conseils qui vous aidont à corriger les problèmes de PoE qui peuvent survenir :

• Vérifie que levoyant PoE Max est étenteint. Si levoyant PoE Max est allumé en orange fixe, déconnectez un ou plusieurs apparèils PoE pour empêcher le dépassement d'abonnement PoE. Commencez par débrancher le pérophérique à partir du port ayant le nombre de port le plus élevé.

• Vérifiez que les câbles Ethernet sont correctement branchés. Pour chaque apparéil alimenté connecté au switch, levoyant du port droit correspondant sur le switch s'allume en vert fixe. Si levoyant correspondant au bon port s'allume en orange, une défaillance de PoE s'est produit et le PoE s'est arrêté en raison de l'une des conditions répertoriées dans le tableau suivant.

Condition d'erreur PoE	Solution possible
Un court-circuit lié au PoE s'est produit sur le port.	Le problème vient plus probablement de l'appareil alimenté lié. Vérifiez l'état de l'appareil alimenté ou redémarrez-le en le déconnectant puis le reconnectcant.
La demande en alimentation PoE de l'appareil alimenté dépasse le niveau maximum de 16,2 W autorisé par le switch.
Le courant PoE sur le port dépasse la limite de classification de l'appareil alimenté.
La tension PoE du port est hors de la plage que le switch autorise.	Redémarrez le switch afin de voir si le problème se résout de lui-même.

Specifications

Spécification	Description
Interface réseau	Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T
Câble réseau	Câble Ethernet de catégorie 5 (Cat 5) ouILA
Ports	8
Adaptateur secteur	Entrée CC 48 V à 1,25 A
Consommation électrique	7,0 W max. (sans PoE)60 W max. (avec POE)
Bilan de puissance PoE	Ports 1-4 : 15,4 W maximum par port PoE,jusqu'à 53 W d'alimentation PoE totalePour plus d'informations, consultezConsidérations relatives au PoE.
Poids	0,46 kg
Dimensions : (L x P x H)	158 mm x 101 mm x 29 mm

Spécification	Description
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 % à 90 % d'humidité relative, sans condensation

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur www.netgear.com/support pour enregistrer votre produit, obtenir de l'aide, acceder aux téléchargesements et manuels de l'utiliseur les plus récents et rejoindre notre communauté. Nous vous recommendons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour consulter la déclaration de conformité actuelle, rendez-vous à l'adresse http://support.netgear.com/app/answers/detail/a_id/11621/.

Pour obtenir les informations relatives à la conformité légale, rendez-vous sur http://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.
