WMP 1120 - Lave-linge PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge
Marque	PROLINE
Modèle	WMP 1120
Capacité de lavage	5 kg
Vitesse d'essorage maximale	1120 tr/min
Nombre de programmes	12 (dont laine)
Températures de lavage	Froid, 30°C, 40°C, 50°C, 60°C, 70°C, 90°C
Fonctions additionnelles	Suppression d'essorage, sélection d'essorage, antifroissement, rinçage plus, froid, 1/2 charge
Type de chargement	Frontal
Dimensions (L x P x H)	60 x 55 x 85 cm
Poids	65 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A (estimé)
Consommation d'eau	Variable selon charge et programme
Niveau sonore	Non spécifié
Matériau du tambour	Acier inoxydable
Type de commande	Rotative + touches
Affichage	Voyant de fonctionnement
Sécurité enfant	Non spécifiée
Départ différé	Non spécifié
Niveau de bruit (lavage/essorage)	Non spécifié
Longueur du tuyau d'arrivée	1,5 m (estimation)
Longueur du tuyau de vidange	1,5 m (estimation)
Hauteur de vidange maximale	90 cm
Raccordement électrique	Prise de terre obligatoire

FOIRE AUX QUESTIONS - WMP 1120 PROLINE

Comment déballer et débloquer le lave-linge ?

Coupez l'emballage, retirez le polystyrène et enlevez les vis de transport (A et C) à l'arrière. Bouchez les trous avec les plaques fournies. Conservez les vis pour un futur déménagement.

Quels sont les programmes disponibles ?

Le lave-linge propose 12 programmes, incluant prélavage, lavage normal, délicat, laine, rinçage, vidange et essorage. Consultez le tableau des programmes pour les détails.

Comment doser le détergent ?

La dose dépend de la dureté de l'eau et de la charge. Par exemple, pour 4,5-5 kg de linge et une eau douce, utilisez 90 g de détergent. Ne dépassez pas le repère MAX dans le bac.

Que faire si le lave-linge ne vidange pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre de la pompe (voir chapitre 'Nettoyage et soins particuliers').

Comment nettoyer le filtre de la pompe ?

Retirez le socle, placez un récipient sous le filtre, tournez-le d'un quart de tour vers la gauche pour évacuer l'eau, puis retirez-le complètement pour enlever les peluches. Remettez en place.

Puis-je ouvrir la porte en cours de cycle ?

Non, la porte est verrouillée pendant le fonctionnement. Attendez la fin du programme et que le voyant de fonctionnement s'éteigne (environ 2 minutes après l'arrêt).

Comment traiter les taches tenaces ?

Pour les taches de stylo, frottez avec de l'alcool. Pour la cire, utilisez du buvard et un fer à repasser. Le sang se traite à l'eau froide puis à 50-60°C. N'utilisez pas de produits chimiques dans la machine.

Quelle est la capacité conseillée pour les programmes délicats ?

Pour les programmes délicats (synthétiques, laine), ne chargez pas plus de 2,5 kg (soit la moitié de la capacité maximale). Pour la laine, maximum 1 kg.

Le lave-linge vibre anormalement. Que faire ?

Assurez-vous d'avoir retiré les vis de transport. Vérifiez que l'appareil est de niveau en ajustant les pieds. Répartissez uniformément le linge dans le tambour.

Comment entretenir le bac à détergent ?

Retirez le bac en tirant, nettoyez les compartiments à l'eau tiède avec une brosse, et remettez en place. Faites-le dès que des résidus apparaissent.

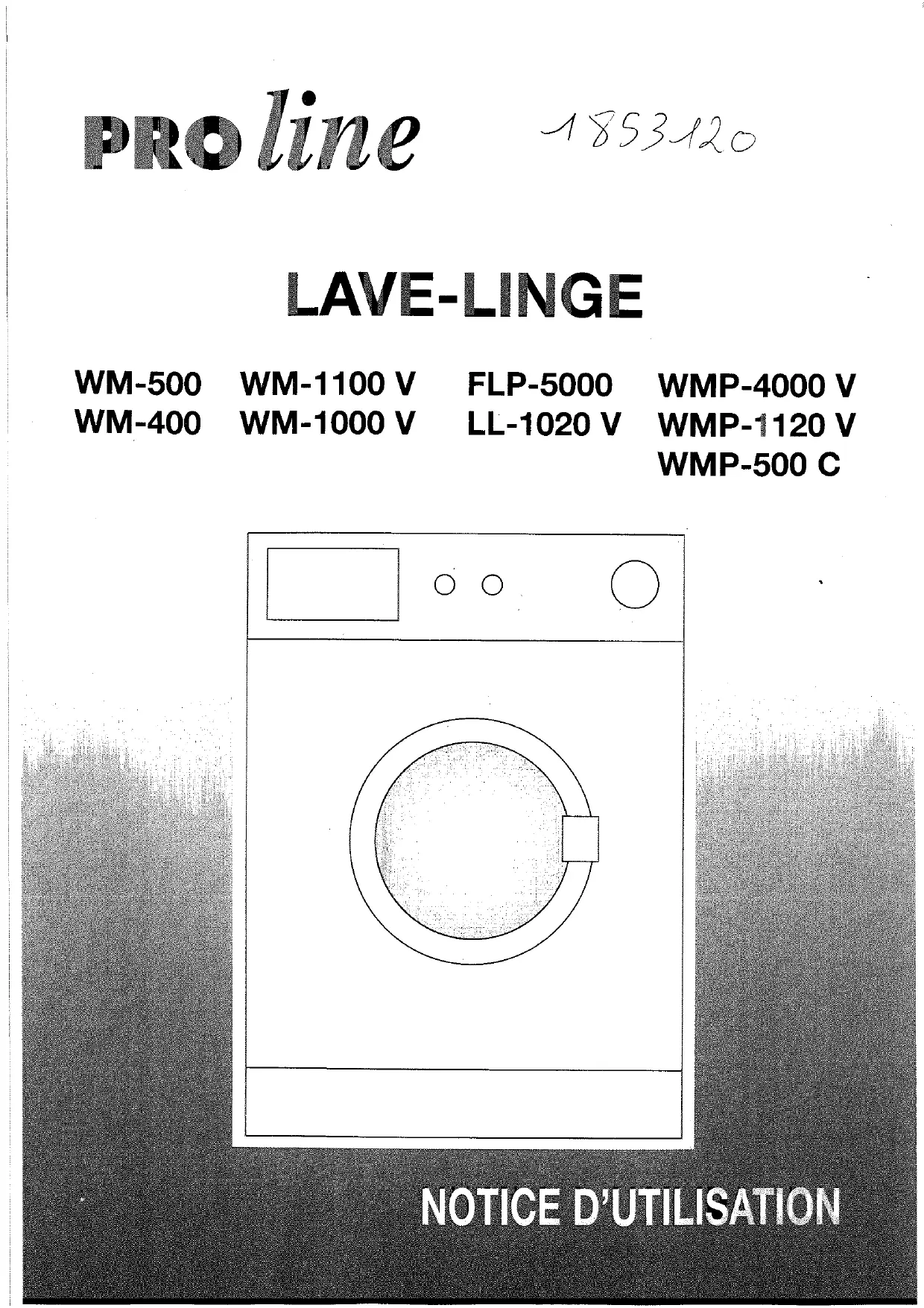

MODE D'EMPLOI WMP 1120 PROLINE

Familiarisez-vous avec votre lave-linge 4
Avertissements préalables 4
Installation 4
Plaque de caractéristiques techniques 4
Description du lave-linge 4
Bandeau de commandes 4
Utilisation des commandes de selection 4
Commandeselecteur de programmes 4
Commandeselecteur de températures 4
Commande régulateur de vitesse d'essorage 5
Touche marche/arrêt 5
Touches de fonctions additionnelles 5
Introduction du linge dans le tambour 6
Introduction des détergents et additifs 6
Detergent 6
Dosage du détergent 6
Sélection du programme de lavage 7
Tableau des programmes 7
Guide des programmes 8/9
Nettoyage préalable 10
Nettoyage et soins particuliers 10
Mise en Marche 10
Fin de programme 10
Conseils pratiques pour optimiser le lavage 11
Tri du linge 11
Symboles d'entretien 11
Traitement des taches 12
Conseils sur le lavage 12
Conseils d'ordre général 13
Guide pour résoudre les problèmes 13
Installation 15

Familiarisez-vous avec votre lave-linge

Vous doivent avoir tout vous familiariser avec votre lave-linge et le connaître parfaitement. Àfin de vous aider à reconnaître les différents dispositifs et éléments dont il est doté, nous avons inclus dans cette notice des illustrations situées à la fin de la presente brochure, en quatrième page de couverture. Veuillez bien les consulter. Il s'agit d'une série d'illustrations qui vous aideront, sans aucun doute, à comprendre le texte et à repérer visuellement tous les éléments composant la machine.

Annalsss pralables

Installation

Il est indispensable que les opérations d'installation du LAVE-LINGE soient effectues conformément aux normes en vigueur. Les instructions spécifiques d'installation sont indiquées dans la NOTICE D'INSTALLATION.

Avant la mise en service du lave-linge, n'oubliez pas qu'il est absolument nécessaire dePTRER les VIS DE FIXATION INTERNE prevues pour le transport. Pour ce faire, consultez la notice d'installation.

Plaque des caractéristiques techniques

Collée à l'avant de votre LAVE-LINGE se trouve la PLAQUE DES CHARACTERITIQUES TECHNIQUES où figurent les renseignements techniques et d'identification de l'appareil. CETTE PLAQUE DOIT ETRE CONSULTE AVANT DE PROCEEDER AUX BRANCHEMENTS ELECTRIQUES.

Afin de preserver l'environnement, votre lave-linge est doté d'un système lui permettant de s'adapter aux différentes conditions d'utilisation (chargement du linge et type de tissu), assurant une consommation optimale d'eau et d'énergie, avec cependant des résultats de lavage et d'essorage performants. Ce qui explique que, lors du lavage, la quantité d'eau que observée a travers le hublot semble réduite.

En outre, certains modèles sont également équipés d'un système breveté pour le lavage des tissus normaux (coton, lin, etc.), avec une rotation du tambour plus rapidependant un bref laps de temps (2 secondes). Et ce entre six et huit fois au cours du cycle de lavage.

Description du lave-linge

(Fig. 1)

1. • Plan de travail.
     2.- Porte de chargement.
     3.- Poignée ouverture porte de charge-ment.
     4.- Portedecorable (selonmodèle).
     5.- Socle (selon modulo).

Bandeau de commandes (Fig. 2)

6.- Commande sélecteur de programmes.
7. - Commande sélecteur de températures de lavage (selon modulo).
8.- Touches de fonctions additionnelles.
9.- Bac à détergent.
10.-Voyant de fonctionnement.
11. -Commande régulateur de vitesse d'essorage.

Utilisation des commandes de selection

Commande sélecteur de programmes

Avec cette commande, vous pourrez selectionner le Programme de Lavage que vous souhaitez. Pour ce faire faites-la tourner dans le sens des aiguilles d'une montre jusqu'à ce que le repère coincide avec le numero du programme souhaité. N'essayez JAMAIS DE FORCER LA COMMANDE en sens contraire.

Commande sélecteur de températures

Avec cette commande, vous pourrez seLECTIONner la température de lavage que vous souhaitez. Pour cela, faites-la tourner dou

cement jusqu'à ce que le chiffre correspondant à la température可以选择 coincide avec le repère.

Si vous souhaitez laver sans chauffer l'eau, faites coincider le repere de froid × avec l'indicateur.

Commande régulateur de vitesse d'essorage

Vou pourrez, à l'aide de cette commande, seLECTIONner la vitesse d'essorage. Pour cela, faites coincider le nombre de tous/minute figurat sur la commande avec le repèle du bandeau de commandes de l'appareil.

Touche marche/arrêt

Lorsque le programme a eté sélectionné, il faut appuyer sur cette touche pour activer le fonctionnement du lave-linge. Le voyant de Fonctionnement s'alumera après quelques secondes, nécessaires à la mise en service de la sécurité de porte.

Si le programme se déroule sans interruption, la porte de chargement pourra être ouverte lorsque le programme sera terminé et que le temps nécessaire au déverrouillage du système de sécurité de blocage de la porte, dont est doté le lavelinge, sera écoulé (environ 2 minutes). Ceci est indiqué par l'extinction duvoyant de fonctionnement.

Pendant le fonctionnement du lave-linge, le cycle de lavage peut être interrompu en mettant la commande en position d'arrêt, le voyant s'éteint; en remettant la commande en position de Marche le lavage recommence à partir de la phase du cycle où ils étaient arrêté. Si vous effectuez cette opération pour retirer ou ajouter un vêtement, assurez-vous que le niveau de l'eau ne dépasse pas le seuilde débordement de la porte et que la température à l'intérieur n'est pas élevé; tenez compte du fait que même si le voyageant s'éteint, il vous faudra attendre le temps nécessaire au déverrouillage de la sécurité de porte.

Touches de fonctions additionnelles

Ces touches vous permettent d'utiliser avec n'importe quel programme de lavage préalablement sélectionné, une série de fonctions et de prestations qui pourront ajuster le lavage du linge à vos besoins et à vos souhaits.

En fonction du modele choisi,voire lavelinge dispose de certaines des fonctions indiquees ci-apres.

Touché de suppression d'essorage

En appuyant sur cette touche, la phase d'essorage de tout programme sélectionné est supprimée. On évite ainsi le froissement des tissus spéciaux au, cours du lavage. 000

Touchesélectiond'essorage

Cette touche permet de réduire la vitesse de l'essorage. Cette réduction est particulièrement indiquée pour laver du linge très usé ou ayant des finitions particulières.

Touche antifroissement

Lorsqu'on appuie sur cene touche, le programme s'interrompt au dernier rincege et le linge flotte dans l'eau dans le tambour pour éviter qu'il ne se froisse. Dans ce cas, il faut appuyer de nouveau sur la touche pour achiever le programme ou sélectionner le programme vidange seule pour éviter l'essorage.

Toucherinageplus

En appuyant sur cette touche, on peut augmenter le degré du rincege final obtenu sur le linge. Ce可以选择 augmente la consommation.

Touche froid

En appuyant sur cette touche, le programme sélectionné se fait sans chauffage de l'eau.

Touche 1/2 charge

Sur les modèles sans système à capacité automatique variable, elle permet d'économiser de l'eau en réduisant la consommation dans les cas e lavage avec charge

réduite de linge. Sur les modèles avec système à capacité automatique variable cette touche n'est pas active.

Introduction du linge dans le Tambour

Ouverture de la porte de chargement

Pour ouvrir la porte de chargement du tambour, tirez vers vous la manette. (Fig. 1-3)

Chargement du linge dans le tambour

Pour introduire le linge dans le tambour, nous vous conseillons d'effectuer les opérations suivantes:

Assurez-vous que toutes les poches sont vides.
— Dépliez totallyment les vêtements.
- Introduisez un par un les vêtements dans le tambour en évitant qu'ils ne s'emmèlent. Veillez à placer les plus petits au fond du tambour.
- Ne les serrez pas.
Tenez compte du poids de la charge de linge recommendé pour les différents programmes.
Si vous doivent laver du linge deatoire, veilles à ne pas laver uniquement des serviettes de bain, mélangez-les à d'autres vêtements.

Lorsque le linge est à l'intérieur du tambour, fermez la porte de chargement en appuyant dessus jusqu'à ce que vous constatiez qu'élle est fermée. Veillez à ce qu'aucun vêtement ne reste coincé entre la porte de chargement et le bourrelet en caoutchouc.

Introduction du détergent et des additifs

Avant le début du programme de lavage, introduisez le détergent ou additif dans le bac à détergent (Fig. 3). Le bac à détergent du lave-linge dispose, selon les modèles, de trois ou quatre compartments répérés par les symboles suivants:

Compartment: On y verse le détergent pour le PRELAVAGE.

Compartment: On y verse le détergent pour le LAVAGE.

Compartment: On y verse, le cas échéant, les aditifs liquides: bleu, adoucissants, etc..

Compartment: (En Option) On y verse, le cas échéant les agents blanchissants liquides: Javel, etc...

N.B. Le niveau de liquide ne doit en aucun cas dépasser le REPERE MAX. (Fig. 3)

Bac en option

Sur ce lave-linge, vous pouvez également employer des détergents liquides, en utilisant le bac en option que vous pouze accuperir auprès de notre Service ÀpRES-Vente. Ce bac doit être installé dans le COMPARTIMENT du bac à détermagent (Fig. 3-A). Quant à la dose, respectez toujours les instructions données par les fabricants. Dans tous les cas, le niveau de détermgent ne doit jamais dépasser le repère MAX. de reference, grave sur la paroi du bac.

Detergent

Utilisez uniquement des déterments adaptés au lavage de linge en lave-linge automatique, des déterments de bonne qualité ne produit pas de mousse. Pour le lavage de vêtements en laine, n'utilise que des déterments neutres.

Dosage du détergent

N'oubliez pas que la dose de détergent à utiliser dépend toujours de:

— La quantité de linge à laver.
—Le genre de linge à laver.
— La salissure du linge.
— La durée de l'eau.

L'utilisation d'une plus grande quantité de détergent que celle réellement nécessaire n'aide pas à améliorer les résultats du lavage et, en plus d'un coût de revient plus élevé, ce surdosage est préjudiciable à l'Environnement.

Sur les programmes de lavage sans prélavage, il est recommendé d'utiliser des

détergents qui permettent un dosage direct à l'intérieur du tambour. Nous vous conseillons, dans tous les cas, de tener compte des instructions du fabricant du détergent utilisé.

Le tableau ci-dessous peut servir d'indication pour le dosage du détermgent en fonction de la durée de l'eau et de la quantité de linge à laver.

	CHARGE DE LINGEN KG.
	4,5/5	3,5	2	1 kg.
Dureté de l'eau (Degres français)	Dose de détergent en grames
Douce (Jusqu'à 12)	90	80	65	55
Moyenne (12/25)	125	115	90	75
Dure (25/37)	160	140	110	90
Trés dure (plus de 37)	180	160	130	110
Les informations sur le degré de durété de l'eau peuvent être consultées auprès des autorités locales competen-tes. Si on dispose d'information en degrés allemands, l'équivalence s'obtient en multipliant par 1,78.

Selection du programme de lavage

Vous disposez d'un LAVE-LINGE MULTIPROGRAMMES qui vous permit de l'adapter au lavage de tout type de linge. Vous disposez pour ce faire de 2 types de PROGRAMMES:

1.- PROGRAMMES NORMAUX, indiques pour laver du linge résistant.
2.- PROGRAMMES DELICATS, indiques pour laver des tissus délicats.

Les systèmes de lavage incorpore s à votre lave-linge sont ceux indiqués pour laver aussi bien du linge en coton que des vêtements synthétiques, ainsi que la laine, la soie et les acryliques.

Les programmes se différencient essentiellement par le rythme de rotation du tambour, la température, la durée du lavage et le niveau d'eau.

En général, les Cycles NORMAUX sont appropriés pour laver des tissus résistants comme le coton, les synthétiques résistants,

le lin, etc..., alors que les Cycles DELICATS, ayant un rythme de mouvement du tambour plus doux, une température inférieure et des niveaux d'eau plus élevés, sont prévus pour laver les synthétiques, la laine, la soie, etc...

Les modèles disposant de Commande de Sélection de Température de lavage disposent d'un réglage automatique de Charge Variable. Ainsi, les consommations en eau et en électricité sont regliées automaquement par rapport à la quantité de linge à laver.

Tableu des programmes

Vous trouvez ci-après un TABLEAU DE PROGRAMMES détaillé. Consultez-le. Vous y trouvez tous les renseignements relatifs aux différents programmes de lavage que vous offre votre lave-linge.

Cette table figure de façon abrégée sur le panneau avant ou supérieur du département destiné au produit ou bien sur une carte qui se trouve dans le sac de documentation.

PositionProgramme	DESCRIPTION DU PROGRAMME	Températuresconseillées	Bacsà produitsde lavage	Symboleslinge	Dépréde salissureet blanc/couleur	Tempsestimé
1	Prélavage, suivi de lavage, rincages,absorption automatique d'additifs lecas échéant et essorage final.	90-70°C			Très sale.Blanc.	115-135minutes
		60-50°C			Très sale.Couleurs résistantes.	125-135minutes
		40-Froid			Très sale.Couleurs délicates.	110-120minutes
2 (*)	Lavage, rincages,absorption automatique d'additifs lecas échéant et essorage final.	90-70°C			Sale.Blanc.	100-120minutes
		60-50°C			Sale.Couleurs résistantes.	110-120minutes
		40-Froid			Peu sale.Couleurs délicates.	95-100minutes
3	Rincages avec absorptionautomatique d'additifs lecas échéant et essorage final.				Tissus résistants.	40minutes
4	Vidange et essorage long.				Tissus résistants.	8minutes

Programmes délicats:
Linge délicat, synthétiques, mixtes, etc. Chargement maximal conseillé: 2,5/3 kg. (la moitié du chargement maximum du lave-linge)
Programme Laine:

PositionProgramme	DESCRIPTION DU PROGRAMME	Températuresconseillées	Bacsà produitsde lavage	Symboleslinge	Dépréde salissureet blanc/couleur	Duraciónestimada
5	Lavage, rincages,absorption automatique d'additifs lecas échéant et essorage final.	60-50°C			Sale.Blanc.	55-60minutes
		40-Froid			Peu sale.Couleurs délicates.	45-50minutes
6	Lavage court, rincages,absorption automatique d'additifs lecas échéant et essorage final.	40-Froid			Peu sale.Couleurs délicates.	40-45minutes
7	Rincages avec absorptionautomatique d'adoucissantet essorage final.				Tissus délicats.	10minutes
8	Vidange et essorage doux.				Tissus délicats.	6minutes

Laine

Chargement maximal conseilé: 1,0 kg.

PositionProgramme	DESCRIPTION DU PROGRAMME	Températuresconseillées	Bacsà produitsde lavage	Symboleslinge	Dépréde salissureet blanc/couleur	Duraciónestimada
9	Lavage, rincages,absorption automatique d'additifs lecas échéant et vidange.	40-Froid			Peu sale.Couleurs délicates.	40-50minutes
10	Vidange sans essorage.					5minutes
1	Prélavage, suivi de lavage, rincages,absorption automatique d'additifs lecas échéant et essorage final.	90-70°C			Très sale.Blanc.	125minutes
		60-50°C			Très sale.Couleurs résistantes.
		40-Froid			Très sale.Couleurs délicates.
2	Lavage, rincages,absorption automatique d'additifs lecas échéant et essorage final.	90-70°C			Sale.Blanc.	100minutes
3 (*)		60-50°C			Sale.Couleurs résistantes.	85minutes
4		40-Froid			Peu sale.Couleurs délicates.	70minutes
5	Rincages avec absorptionautomatique d'additifs lecas échéant et essorage final.				Tissus résistants.	30minutes
6	Vidange et essorage long.				Tissus résistants.	5minutes

Programmes délicats:
Linge delicat, synthetiques, mixtes, etc. Chargement maximal conseillé: 2,5/3 kg. (la moitié du chargement maximum du lave-linge)
Programme Laine:

PositionProgramme	DESCRIPTION DU PROGRAMME	Températuresconseillées	Bacsà produitsde lavage	Symboleslinge	Dépréde salissureet blanc/couleur	Duraciónestimada
7	Lavage, rincages,absorption automatique d'additifs lecas échéant et essorage final.	60-50°C			Sale.Blanc.	70minutes
8		40-Froid			Peu sale.Couleurs délicates.	50minutes
10	Lavage court, rincages,absorption automatique d'additifs lecas échéant et essorage final.	40-Froid			Peu sale.Couleurs délicates.	40minutes
11	Rincages avec absorptionautomatique d'adoucissantet essorage final.				Tissus délicats.	10minutes
12	Vidange et essorage doux.				Tissus délicats.	5minutes

Laine
Chargement maximal conseille: 1,0 kg.

PositionProgramme	DESCRIPTION DU PROGRAMME	Températuresconseillées	Bacsà produitsde lavage	Symboleslinge	Dépréde salissureet blanc/couleur	Duraciónestimada
9	Lavage, rincapes,absorption automatique d'additifs lecas échéant et vidange.	40-Froid			Peu sale.Couleurs délicates.	45minutes
13	Vidange sans essorage.					3minutes

Nettoyage préalable

Avant d'utiliser le lave-linge pour première fois, il faut nettoyer l'intérieur du lave-linge afin d'évacuer et d'éliminer déventuels résidus de lubrifiants et d'eau dus aux essais. Pour ce faire, effectuez les opérations suivantes:

• Introduisez une dose de détergent dans le COMPARTIMENT du BAC A DETERGENT.
  — Sélectionnez à l'aide de la commande sélecteur de PROGRAMME DE LAVAGE «2» (90° sans prélavage).
• Mettez le lave-linge en marche.
• Attendez que le PROGRAMME se termine.

Nettoyage et soins particulars (Fig. 6)

Nettoyez le filtré accessible dans le cas où la pompe d'écoulement serait obstruée par des corps étrangers.

a) Libérez le socle en tirant légèrement sur les côtes, tout en tournant vers le bas, afin de pouvoir ensuite décrocher les pieds.
Dans le cas où il n'y aurait pas d'accès létral, introduire un petit tournevis dans les trois rainures qui se trouvent sur la partie supérieure du socle, afin de pouvoir faire levier et de libérer les crochets.
b) Afin de recueillir l'eau qui sortira du filtre, placez une assiette ou un autre rèci-pient en-dessous de celui-ci.
c) Tourner le filtré d'un quart ou d'un demi tour vers la gauche. L'eau commencera à couler.
d) Lorsque vous aurez terminé l'évacuation de l'eau de la machine à laver, tournez plusieurs fois le filtre jusqu'à ce qu'il soit possible de l'extraire totalement.

e) Retirez les objets ou les peluches pouvant obstruer le contrôle.
f) Remettez le filtré et le socle à leur place.

IMPORTANT: Pour éviter les brûlures, ne pas réaliser cette opération lorsque l'eau de lavage dépasse les 30^ .

Mise en marche

Lorsque vous mettez en marche votre lavelinge, suivez attentivement les différentes étapes indiquées ci-dessous:

1. Vérifiez que le lave-linge est branché au secteur.
2. Ouvrez le robinet d'entrée d'eau.
3. Introduisez le linge dans le TAMBOUR DE LAVAGE.
4. Fermez bien la PORTE DE CHARGEMENT.
5. Introduisez la dose de détergent dans le BAC A DETERGENT.
6. A l'aide de la COMMANDE SELECTIONTEUR DE PROGRAMME, selectionnez le programme que vous souhaitez utiliser pour laver.
7. A l'aide de la COMMANDE SELEC-TEUR DE TEMPERATURE, selectionnez la température de lavage.
8. A l'aide de la COMMANDE SELEC-TEUR DE VITESSE, selectionnez la vitesse d'essorage que vous desirez.
9. Selectionnez, le cas échéant, les touches de fonction spéciales.
10. Appuyez sur la touche MARCHE/ARRET. Levoyant de fonctionnement s'allumera. Le programme de lavage selectionné s'est mis en marche.

Fin de programme

Lorsque la commande sélecteur de programme arrive à la POSITION STOP, cela signifie que le programme est terminé.

N'ouvrez pas la porte du lave-linge avant que le dispositif de sécurité incorpore au lave-linge ne soit deverrouille.

Appuyez sur la touche ARRET/MARCHE.

Conseils pratiques pour optimiser le lavage

Nous vous indiquons ici une série de Conseils dont vous devrez tener compte pour utiliser votre lave-linge. Ces conseils concernent le type de linge que vous pouvez laver ainsi que les détergents que vous pouvez utiliser. Consultez-les avec attention. Cela vous permettra d'obtenir lesassageurs résultats de lavage et de保守er votre lave-linge en parfait état.

Tri du linge

Classez le linge en fonction de :

— sa COULEUR
— sa SALISSURE
— sa SENSIBILITE

Couleur

Avant d'introduire le linge dans le lavelinge, classez-le en fonction du type de tissu et de la résistance de ses couleurs.
— Lavez séparément le blanc et les articles de couleur.
- Si les articles de couleurs sont neufs, nous vous conseillons de la laver séparément plusieurs fois.

Salissure

• Classez les vêtements par leur degré de salissure et prétez une attention particulière à ceux qui sont très sales ou ont des taches difficiles.

— Traitez avant le lavage, et avec un soin particulier, les parties très sales comme les cols et les poignets.
- Les vêtements peu sales doivent être lavés, de préférence, sur un programme court. Vous obtiendaç un excellent résultat de lavage et en plus vous écogniserez de l'énergie.
- Les vêtements normalement sales doivent être lavés sur un programme normal de lavage.
- Les vetements très sales doivent être lavés sur un programme long avec prélavage.

Sensibilité

— Certains tissus peuvent être, soit par leur matière soit par leur fabrication, sensibles au mouvement du tambour.
Nous vous conseillons, dans ces cas-la, d'utiliser les PROGRAMME DELICATS dont dispose votre lave-linge.
— Les vêtements en laine peuvent être lavés sur un PROGRAMME SPECIAL LAINE dont dispose votre lave-linge.
Assurez-vous au préalable que ces vêtements en laine peuvent être lavés en machine.

Symboles d'entretien

Ces symboles se trouvent normalement sur les étiquettes qui sont sur les cols et les coutures laterales des vêtements. Ces symboles indiquent:

La température maximum de LAVAGE.
Le genre de nettoyage auquel ils peuvent ou non estre soumis.
- Les produits avec lesquels ils peuvent ou non être soumis.
— Lestraitements pour leur entretien.
— Les temperatures et les modes de repassage appropriés.

Dessins symboles d'entretien

Peut etre lavé a 30^

Peut etre lavé a 40^ C

Peut etre lavé à 60^ C. Linge couleur.

Peut etre lavé a 90^ C.Linge resistant.

Ne peut être lavé à la maison.

Admet l'eau de Javel.

Admet l'eau de Javel.

N'admet pas l'eau de Javel.

Nettoyage à sec.

N'admet pas le nettoyage a sec.

Sechage lave-linge.

N'admet pas le séchage en lave-linge.

Nettoyage à sec et traitement spécifique.

Nettoyage à sec. Utiliser unique-ment des solvants mineraux, la benzine, l'essence de térébenthine etc...

Nenoyage à sec. On peut utiliser du perchloréthylène, en plus des précédents.

Nettoyage à sec. On peut utiliser tous les solvants habituels.

Repasser à chaleur faible.

Repasseràchaleur moyenne.

Ne pas repasser à la maison.

Laine.

Traitement des taches

Très souvent, et en fonction du type et des caractéristiques de certaines taches, vous n'arrivez pas aux résultats de lavage souhaïtés. Nous vous proposons cidessous une série de traitement spéciaux que vous pouvez appliquer à ces taches avant d'introduire les vêtements dans votre lave-linge.

Taches solubles dans l'eau

Meme si ces taches sont rebelles, traitez-les avec du détergent ou de la pâte de lavage.

Taches insolubles dans 1'eau

Traitez ces taches avec un agent spécial de nettoyage.

Taches dificiles

Marqueur et stylo bille: frottez-les avec un linge imbibé d'alcool.

Cire de bougie: recouvre-les avec du buvard et repassez-les à une température appropriée pour le tissu. Repeter l'opération si nécessaire.

Résine,GRAISSÉ et crème pour la peau: éliminez-les avec de l'essence spéciale pour taches puis lavez le vêtement.

Goudron: Frottez-les avec du beurre et laissez agir. Ensuite, lavez le vêtement.

Sang, lait, oeuf: trempez le vêtement dans de l'eau froide puis lavaze-le avec un détergent riche en enzymes à une température de 50^ à 60^ , si le tissu le permet.

Fruits, café, vin: Ces taches disparaisent normalement au bout de quelques lavages.

Si vous avez à faire à une tache non lavable ou particulièrement difficile, demandez conseil à un spécialiste. En tout état de cause, N'UTILISEZ PAS DE PRODUITS CHIMIQUE S DANS CE LAVELINGE.

Conseils sur le lavage

• Si vous lavez des vêtements supportant diverses températures de lavage, choisissez toujours la température la plus)basse.

• Comme norme générale, les agents blanchissants ne peuvent etre utilisés que pour laver le blanc résistant comme le coton,le lin,etc...

— Lavez les fibres synthétiques, mixtes ou délicates sur les programmes délicats pour éviter les friissements difficiles à éliminer au repassage.

• Il est conseilé de compléter les programmes délicats par un essorage bref. Vous augmenterez ainsi l'efficacité des rincages et le linge sera bien égoutte.

Conseil d'ordre général

Entretien

Avant d'effectuer toute opération de nettoyage ou d'entretien, il est conseilé de débrancher le lave-linge.

Nettoyage

Après chaque lavage, laissez la PORTE DE CHARGEMENT ouverte pendant un certain temps afin que l'air circule librement à l'intérieur de la machine.

Il est conseilé d'effectuer à vide, de temps en temps, un cycle de lavage complet en utilisant un produit anti-calcaire. Vous prolongerez ainsi la durée de vie de votre lave-linge.

Nettoyage extérieur

Pour le nettoyage de l'extérieur du lavelinge, utilisez de l'eau tiède savonneuse ou un agent de nettoyage doux non abrasif ni dissolvant. Ensuite, essuyez bien l'appareil avec un linge doux sec.

Nettoyage du bac à détergent

Nettoyez le BAC A DETERGENT dés que vous y voirz des résidus de produit de lavage. Pour ce faire, effectuez les opérations suivantes:

1. Sortez totalement le BAC A DETERGENT en tirant vers vous.
2. Nettoyez les COMPARTIMENTS du BAC. Utilisez pour ce faire de l'eau tiède et une Brosse.
3. Nettoyez également les DISPOSITIFS D'ASPIRATION des compartments à dénergent liquide.

Lorsque ces opérations ont été effectuées, remettez en place le bac dans son logement.

Guide pour résoudre les problèmes

Si un problème se présente lors de l'utilisation votre lave-linge, vous pourrez probablement le résoudre après avoir consulté les indications ci-dessous. Si tel n'est pas

le cas, débranchez l'appareil et mettez vous en contact avec le SERVICE APRES-VENTE. Il n'y a à l'intérieur de l'appareilaucun fusible ou composant pouvant être remplaced par l'utilisateur. Vous ne devez enaucun cas manipuler ou intervenir sur la machine.

Le lave-linge ne se met pas en marche

• Il n'y a pas de courant.
  — Le lave-linge n'est pas branché au section.
• Les fusibles de l'installation électrique ont sauté.
  — La porte du lave-linge n'est pas bien fermée.
  — La touche MARCHE-ARRET n'est pas enclenchée

Le lave-linge ne charge pas d'eau

— Il n'y a pas d'eau au réseau.
Le robinet d'entrée d'eau n'est pas ouvert.
— Le filtré du tuyau d'entrée est obstrué.
- Letuyau d'alimentation est étranglé.

Le lave-linge ne vidange pas et n'essore pas

• Le tuyau de vidange est étranglé.

Le lave-linge vibre au fait trop de bruit

— Les VIS DE FIXATION INTERNE n'ont pas ete enlevees.
- Le lave-linge est mal nivele (consultez le livret d'installation).

Important:

Tous les modèles disposent d'un système de sécurité à l'essorage qui empêche le lancement de cet essorage si le linge à l'intérieur du tambour s'est concentré à l'excess, afin d'éviter un niveau excessif de vibrations. Si vous constatEZ que le linge n'est pas correctement essORé, relancez l'opération d'essorage après avoir réparti le linge de façon plus uniforme à l'intérieur du tambour.

Avertissements prealables

Plaque des caractéristiques techniques (Fig. 7)

Elle est adhéree sur la façade de l'appareil.

Consulter la plaque des caractéristiques techniques avant de proceeder aux branchements électriques.

Branchements électriques

Les blanchements électriques doivent être réalisés par un spécialiste qui soit au courant des dispositions légales en vigueur et des exigences normatives reconnues.

Ce lave-linge remplit les dispositions de la Directive Européenne 87/308/CEE concernant les perturbations radioélectriques.

Deballage et deblocage

Deballage

Coupez et retirez l'emballage transparant et l'aménagement interieur. Retirez ensuite la base de polystyrene sur laquelle la machine repose durant le transport.

Deblocage (Fig. 8)

L'opération de déblocage consiste à retarder les protections internes qui pour le transport ont été incorporees à la machine. Il est absolument indispensable de réaliser ces opérations avant demetre la machine en marche.

1. • Enlevez les vis (A) qui soutiennent les plaques (B) à la partie postérieure de la machine.
2. • Enlevez les vis de blocage (C) totalement.
     3.- Couvrez les trouss avec les plaques (B) citées antérieurement.

4.- Gardec les accessoires de déblocage en prévision d'un déménagement futuror.

Dimensions (Fig. 9)

Avant de procéder à l'installation définitive consultez attentivement la figure (3) dans laquelle sont clairment spécifiées mesures de l'ordinateil.

Branchement au reseau d'eau

A l'intérieur du tambour se trouvent le tuyau d'entrée d'eau.

Pour brancher l'appareil au réseau d'eau faites les opérations suivantes:

1.-Brenchez l'extremitee coudee du tuyau à l'entrée filetée de l'electrosoupape située sur la partie posterieure de l'appareil (Fig. 10).
2.- Branchez l'autre extrémité du tuyau à un robinet d'eau dont l'embouchure soit filtée à 3/4 gaz. Une fois fait, serrer bien l'écrou de branchement (Fig. 11).

Vidange

Nous recommendons d'avoir une sortie fixe de vidange à une distance du sol d'environ 50 à 70 cm. (Fig. 12).

Cette ahuteur ne doit jamais être supérieure a 90 cm.

Il est déconseilé que le tuyau de vidange soit très ajusté au tuyau de vidange du réseau.

Eviter les pris eta les étranglements du tuyau.

Il est important de vérifier que le coude du tuyau es bien ancre à la sortie pour éviter qu'il ne tombe et par conséquent les risques d'inondations.

Branchement électrique

Avant de brancher la prise courant il faut être sur que:

a) La tencion qui arrive a la base de la prise correspond bien a celle qui apparait sur la plaque des caractéristiques de la machine, située sur la partie postérieure de celle-ci.
b) L'installation électrique, la prise de courant, les fusibles, l'interrupteur automatique et le compteur sont bien dimensionnés pour la puissance maximun consommée, indiquée sur la plaque des caractéristiques.

Très important

La machine à laver doit être branchée sur une bonne prise de terre. Le cable d'alimentation de la machine à laver est pourvu d'une borne de terre qu'il faut brancher à une base de la prise de façon a ce que la continuité à terre soit garantie.

Si le cordon d'alimentation est endommagé, le remplacer par un cordon ou

ensemble spécial à se procurer auprès du fabricant ou de son service après.
vente.

Le fabricant decline toute responsabilité dans les cas ou les prescriptions precedentes ne seraient pas suivies.

Positionnoment et nivellement

Situez la machine à laver à l'endroi préu et en la soulevant légèrement, nivelez-la soigneusement en ajustant les pieds réglables. Se reporter à la (Fig. 13).

Si vous désiriez encastrer votre machine entre des meubles ou la glisser sour un plan de travail, couvenez-vous que vous trouverez dans la Fig. 14 les dimensions minimum de creux.

Introduisez la machine dans le creux en veillant à ce que les tuyaux postérieures ne se plient pas et à ce que la machine ne soit pas en contact avec les meubles ou les parois adjacentes.
