Type de produit	Tireuse à bière et boissons fraîches
Marque	KITCHEN CHEF
Modèle	TH-12B
Alimentation électrique	220-240 V ~ 50 Hz, 73 W
Dimensions (H x L x P)	50 cm x 41 cm x 29,5 cm
Poids	6,5 kg
Capacité compatible	Fûts de 4, 5 et 6 litres
Type de fûts supportés	Fûts pressurisés et fût universel translucide
Adaptateurs fournis	Adaptateur pour fût pressurisé 5 litres et adaptateur pour fût universel
Réglage de température	3 plages : 3/8°C, 6/10°C, 8/16°C
Affichage température	Indicateur de température en façade
Pompe à air	Injection d'air pour fût universel (interrupteur AIR ON/OFF)
Matériau	Corps plastique, cuve de refroidissement
Nettoyage	Eau chaude et détergent doux ; ne pas utiliser de produit abrasif, vinaigre ou acide
Entretien spécifique	Nettoyer l'embout d'écoulement après chaque utilisation ; cuve nettoyée avec chiffon doux
Sécurité	Ne pas immerger, cordon court, déconseillé aux personnes à capacités réduites sans surveillance
Garantie	1 an pièces et main-d'œuvre contre défauts de fabrication
Service après-vente	Téléphone : 01.60.95.01.30 (diagnostic puis retour sous N° de retour)
Utilisation	Domestique uniquement, ne pas utiliser à l'extérieur
Conditions d'installation	Surface plane, espace de 15 cm autour, température ambiante ≤ 30°C

FOIRE AUX QUESTIONS - TH-12B KITCHEN CHEF

Comment nettoyer ma tireuse à bière TH-12B ?

Débranchez l'appareil. Nettoyez les éléments non électriques avec eau chaude et détergent doux. Utilisez un chiffon doux pour la cuve de refroidissement. Dévisser et nettoyer l'embout d'écoulement après chaque usage. Ne jamais utiliser de produit abrasif, vinaigre ou acide.

Quels types de fûts puis-je utiliser avec cette tireuse ?

La tireuse est compatible avec les fûts de 4, 5 et 6 litres, qu'ils soient pressurisés ou universels translucides. L'adaptateur pour fût pressurisé 5L et pour fût universel sont fournis. Pour d'autres adaptateurs, contactez le SAV.

Comment régler la température de la bière ?

Utilisez le bouton de réglage situé sur l'appareil. Il offre trois plages : 3/8°C, 6/10°C et 8/16°C. La température idéale pour une bière se situe entre 4 et 6°C. Consultez l'indicateur de température en façade.

Pourquoi y a-t-il trop de mousse au début ?

C'est normal. Les premiers verres servis sont souvent très mousseux, même dans les bars professionnels. Assurez-vous que le fût est bien réfrigéré (4-6°C) et qu'il n'a pas été secoué. Si le fût a été secoué, attendez 3 à 4 heures avant utilisation.

Que faire si mon fût n'est pas pressurisé ?

Utilisez l'adaptateur pour fût universel et le tube d'aspiration. Positionnez l'interrupteur de la pompe sur "AIR ON" (sous le couvercle). La pompe injectera automatiquement de l'air dans le fût pour maintenir la pression. Ne mettez pas la pompe sur ON avec un fût pressurisé.

Comment ranger la tireuse quand elle ne sert pas ?

Éteignez l'appareil (interrupteur position "0"), débranchez-le. Nettoyez et séchez soigneusement tous les éléments (adaptateurs, tubes, robinet, cuve). Rangez l'appareil dans un endroit sec et frais, sans fût à l'intérieur. Protégez-le de la poussière.

Quelle est la garantie de la tireuse à bière TH-12B ?

La garantie est de 1 an à partir de la date d'achat, pièces et main-d'œuvre, contre tout défaut de fabrication. Elle ne couvre pas l'usure normale, le manque d'entretien, les chocs ou les dommages dus à une surtension. Toute réparation non autorisée annule la garantie.

Que faire si l'appareil ne fonctionne plus correctement ?

Contactez le service après-vente au 01.60.95.01.30 pour un premier diagnostic par téléphone. Un numéro de retour vous sera fourni. Emballez soigneusement l'appareil, de préférence dans son emballage d'origine, et joignez une copie de la facture et une description de la panne.

Puis-je laisser la tireuse sans surveillance ?

Non, ne laissez jamais l'appareil sans surveillance lorsqu'il est en fonctionnement. Débranchez-le après usage. Assurez-vous que les enfants ne jouent pas avec. Retirez la poignée du robinet (1/4 de tour antihoraire) pour éviter toute utilisation par un enfant.

Comment installer un fût pressurisé de 5 litres ?

Vérifiez la présence du joint torique sur l'adaptateur. Connectez le tube de sortie en enclenchant la valve jusqu'au "clic". Ajustez la longueur du tube pour qu'il se loge dans le couvercle sans être pincé. Positionnez le fût dans la cuve froide, fixez l'adaptateur, placez l'interrupteur pompe sur "AIR OFF" (car le fût est déjà sous pression). Fermez le couvercle, branchez et allumez.

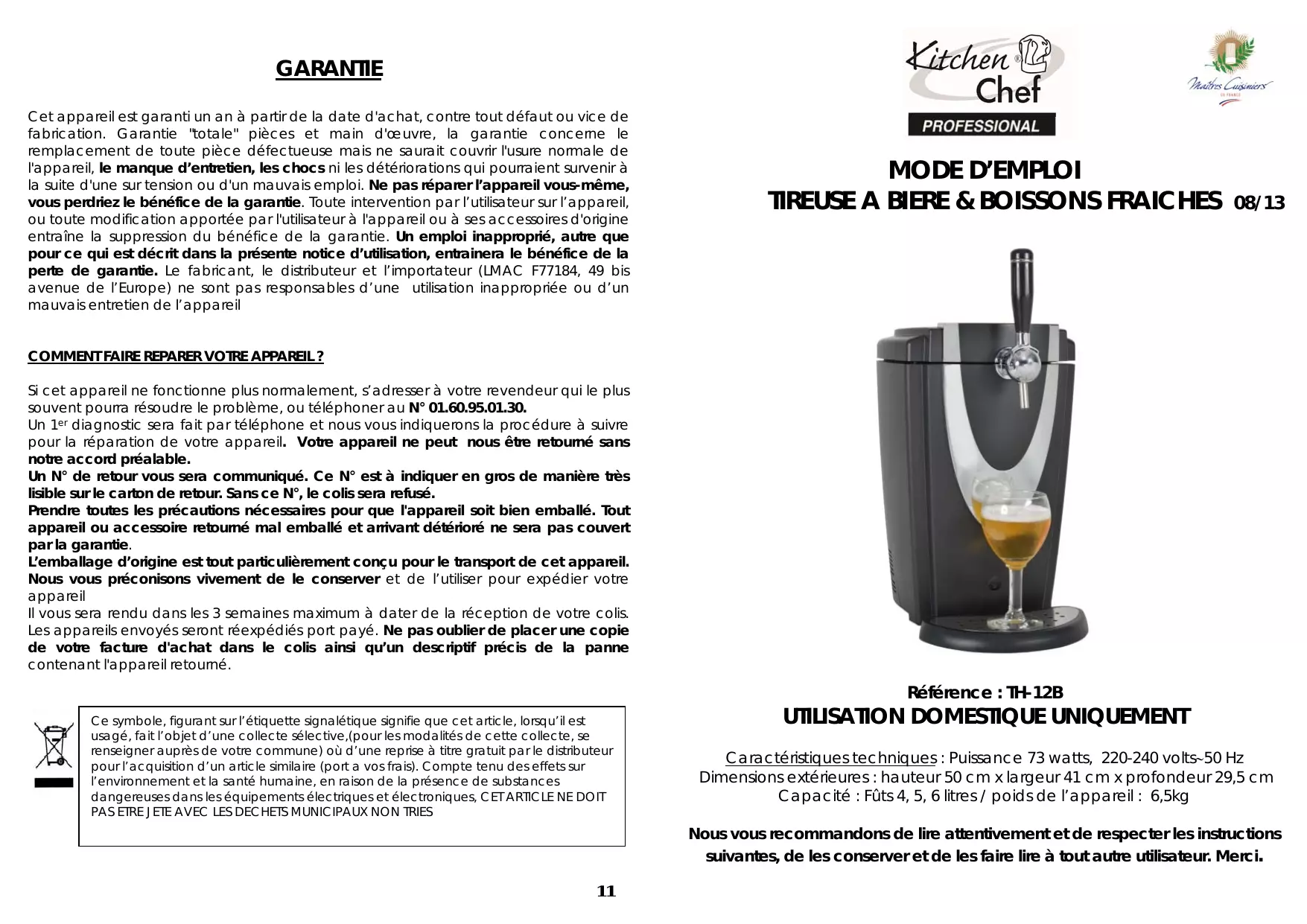

MODE D'EMPLOI TH-12B KITCHEN CHEF

Cet apparéil est garanti un an à partir de la date d'achat, contre tout défaut ou vice de fabrication. Garantie "totale" pieces et main d'oeuvre, la garantie concerne le remplacement de toute piece défectueuse mais ne saurait couvrir l'usure normale de l'appareil, le manque d'entretien, les chocs ni les déteriorations qui pourraient survenir à la suite d'une sur tension ou d'un mauvais employi. Ne pas réparer l' apparéil vous-même, vous perdriez le bénéfice de la garantie. Tout intervention par l'utilisateur sur l' apparéil, ou toute modification apportée par l'utilisateur à l' apparéil ou à ses accessoires d'origine entraine la suppression du bénéfice de la garantie. Un employi inapproprié, autre que pour ce qui est décrit dans la presente notice d'utilisation, entrainera le bénéfice de la perte de garantie. Le fabricant, le distributeur et l'importateur (LMAC F77184, 49 bis avenue de l'Europe) ne sont pas responsables d'une utilisation inappropriée ou d'un mauvais entretien de l' apparéil

COMMENT FAIRE REPARER VOTRE APPAREIL?

Si cet apparéil ne fonctionné plus normalement, s'adresser à votre revendeur qui le plus souvent pourrait résoudre le problème, ou téléphoner au N° 01.60.95.01.30.

Un 1er diagnostic sera fait par téléphone et nous vous indiquerons la procEDURE à suivre pour la réparation de votre apparéil. Notre apparéil ne peut nous être returné sans notre accord préalable.

Un N° de return vous sera communiqué. Ce N° est à indiquer en gros de manière très lisible sur le carton de return. Sans ce N°, le colis sera refusé.

Prendre toutes les précautions nécessaires pour que l'appareil soit bien emballé. Tout apparéil ou accessoire returné mal emballe et arrivant déterioré ne sera pas couvert par la garantie.

L'emballage d'origine est tout particulièrement conçu pour le transport de cet apparéil. Nous vous préconisons vivement de le conserver et de l'utiliser pour expédier votre apparéil

Il vous sera rendu dans les 3 semaines maximum à dater de la réception de votre colis. Les apparèils envoyés seront réexpédiers port payé. Ne pas oublier de placer une copie de votre facture d'achat dans le colis ainsi qu'un descriptorif précis de la panne contenant l'appareil returné.

Ce symbole, figurant sur l'étiquette signalétique signifie que cet article, lorsqu'il est usageé, fait l'objet d'une collecte sélective, (pour les modalités de cette collecte, se renseigner auprès de votre commune) où d'une reprise à titre gratuite par le distributeur pour l'acquisition d'un article similaire (port a vos frais). Compte tenu des effets sur l'environnement et la santé humaine, en raison de la présence de substances dangereuses dans les équipements électriques et electroniques, CET ARTICLE NE DOIT PAS ETRE JETE AVEC LES DECHETS MUNICIPAUX NON TRIES

PROFESSIONAL

MODE D'EMPLOI

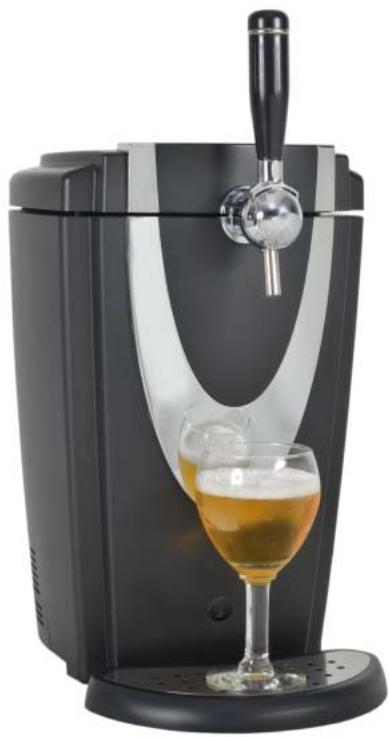

TIREUSE A BIERE & BOISSONS FRAICHES 08/13

Référence : TH-12B

UTILISATION DOMESTIQUE UNIQUEMENT

Caracteristiques techniques : Puissance 73 watts, 220-240 volts~50 Hz Dimensions extérieures : hauteur 50 cm x largeur 41 cm x profondeur 29,5 cm Capacité : Futs 4, 5, 6 litres / poids de l'appareil : 6,5kg

Nous vous recommendons de dire attentivement et de respecter les instructions suivantes, de les conserver et de les faire dire à tout autre utilisateur. Merci.

CONSIGNES DE SECURITE

Lorsqu'on utilise des apparèils électriques, certaines consignes de sécurité élémentaires sont impérativement à respecter

1. Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
2. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil
3. Cordon d'alimentation: La longueur du cordon de cet apparéil a été définie pour éviter les risques d'accidents. Si il est trop court, il faut utiliser une rallonge en veillant à ne pas la baisserPENDr hou dlplan de travail et prendre toutes les précautions pour qu'on ne puisse se prendre les pieds dedans ou la tirer accidentellement. Ne jamais tirer sur le cordon d'alimentation de l' apparéil. Pour le débrancher ou le déplacer il convient d'otersans forcer la fiche du cordon de la prise murale. Pour la mise sous tension de I' apparéil, il faut brancher I' apparéil à la prise murale. Ne pas utiliser un apparéil électrique dont le cordon ou la fiche est endommagé ni un apparéil défectueux ou endommagé d'une qualconque façon. On doit le faire examiner, réparer ou faire faire un ajustement mécanique ou électrique par un technicien qualifié afin d'éviter tout danger. Vérifier régulierement l'etat du cordon d'alimentation. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.
4. Afin de prévenir de tout risque d'électrocution, ne pas immer le cordon, la fiche ou l'appareil dans l'eau, ou dans tout autre liquide.
5. L'utilisation d'accessoires ou d'équipements non recommandés par le fabricant peut entrainer un incendie, des électrocutions ou des blessures.
6. Ne pas utiliser à l'extérieur.
7. Vérifier que la tension de votre apparéil correspond à celle de votre installation électrique. La fiche du cordon d'alimentation est à brancher sur une prise murale alimentée en 220-240 volts, avec connexion à la terre.
8. Si l'appareil montre des signes de défectuosité durant l'utilisation, le débrancher immidiatement. Ne pas utiliser un appareil défectueux ou tenter de le réparer.
9. Si cet apparéil tombe ou qu'il est accidentellement immergé dans l'eau ou dans tout autre liquide, le débrancher immédiatement. Ne pas tenter de sortir l' apparéil de l'eau avant de l'avoir débranché! Ne pas utiliser cet apparéil s'il est tombé dans l'eau ou s'il y a été immergé.
10. Alimentation électrique: Si le circuit électrique est surcharge parce qu'il doit alimenter d'autres apparèils en plus du nouvel apparéil, ce dernier ne fonctionnera pas correctement. Il est conseillé de faire fonctionner l' apparéil sur un circuit électrique distinct. Dans le cas d'utilisation d'un cordon de rallonge, la puissance électrique du cordon doit être au moins égale à celle de l' apparéil. Ne jamais laisser l' apparéil sans surveillance lorsqu'il est en fonctionnement.
11. Ne pas utiliser l'appareil avec des mains mouillées ou humides.
12. Ne pas utiliser l'appareil à des fins autres que celles pour lesquelles il a été concu.

ENTRETIEN/RANGEMENT de l'APPAREIL

1. Toutjours débrancher l'appareil avant de le nettoyer ou de le ranger
2. Tous les éléments, à l'exception des parties électriques peuvent être nettoyé à l'eau chaude avec un détergent doux...ne pas utiliser de détergent abrasif
3. Bien nettoyer et sécher chaque élément avant utilisation
4. Nettoyer toujours soigneusement et minutieusement la tireuse après utilisation. Notre apparéil doit rester extrémement propre pour éviter les odeurs et les moisissures
5. Le plateau récolte-gouttes ainsi que la grille doit être vidés et nettoyés après chaque utilisation (eau chaude et dédTangent doux)
6. Ne pas utiliser de détergent agressif (vinaigre, acide...) ou d'éponge abrasive.
7. Avant et après chaque utilisation il faut impératifement nettoyer l'embout d'écoulement du robinet car il est en contact direct avec la boisson. L'embout se devisse et peut-être complètement enlevé (voir photo ci-dessous)

1. La cuve de refroidissement doit également être nettoyée régulièrement à l'eau chaude avec détergent doux. Ne pas replir la cuve d'eau pour la nettoyer....il faut utiliser un chiffon doux

Rangement

• Lorsque l'appareil reste inutilisé pendant une longue période, éteignez-le (interrupteur position "0") et débrancher la fiche de la prise
• Protéger l'appareil de la poussière et de la saleté
• Ne ranger pas votre apparéil avec un fût à l'intérieur
• Ranger votre apparéil dans un endroit sec et frais
• Avant rangement, tous les éléments de l'appareil doivent être minutieusement nettoyés et séchés (adaptateurs, tubes, robinet, cuve, embouts etc...)

CONSEILS UTILES et remarques

Prealable :

L'appareil est compatible avec tous types de futs 4,5 et 6 litres.

Cependant, it est livre uniquement avec un adaptateur pour fût pressurisé 5 litres et un adaptateur pour fût universel puisqu'ils sont les plus utilisés. Pour obtenir d'autres types d'adaptateurs merci de contacter votre revendeur ou notre service clients au 01.60.95.01.30

Avant toute utilisation, vérifie que l'interrupteur 0/1 situé en bas à l'arrière de l'appareil, est sur la position "0". Ensuite introduisez la fiche du cordon d'alimentation dans une prise de courant en vous assurant que la tension d'alimentation entre l'appareil et le circuit électrique soit la même. Vous pouvez maintainant positionner l'interrupteur sur "1"

Comment consommer une bière de qualité bien fraîche ?

1. La température de la bière est déterminante pour obtenir une « belle mousse」…une bière se consomme entre 4 et 6^ (verifier la température sur l'indicateur de température en façade de l'appareil)
2. l'utilisation d'un fût trop chaud provoque une production de mousse excessive
3. le fut doit être réfrigéré avant utilisation...soit dans le réfrigerateur (10 à 12 heures si le fut est à 20^ ) soit dans l'appareil lui-même (12 à 15 heures si le fut est à 20^ )
4. Ne pas refroidir le fut au congélateur il risque d'exploser. Par ailleurs la congélation alterée les qualités gustatives de la bière.
5. Meme si le fut est réfrigéré correctement, les 1ers verres servis auront beaucoup de mousse...ceci ce produit également dans les bars professionnels
6. Si vous fût a été « „secoué“» nous vous conseillons d'attendre 3 à 4 heures avant utilisation afin d'éviter une « „surpression"

Tirage de la boisson

1. Toutjours vérifier la date limite de consommation indiquee sur le fond du fut...ne pas consommer le contenu d'un fut presentant une date limite de consommation depassée
2. Le verre utilisé doit être propre et frais (rincer le verre à l'eau très froide).
3. le débit de tirage deviendra plus lent au fur et à mesure de l'utilisation de l'appareil, ici est parfaitement normal
4. Dans le cas de l'utilisation du fêt universal, lorsque la pression deviendra insuffisante, la pompe se mettra automatiquement en marche pour injector de l'air dans le fêt et retrouver une pression adaptée à la bonne utilisation de l'appareil. La pompe s'arrête seule lorsque la pression suffisante sera atteinte.

Remarques

• La température de la cuve étant autorégulée, il est normal que votre apparéil se mette en marche et se coupe régulièrement et que la température varie régulièrement de quelques degrès, surtout lorsque vous ouvrez le couvercle ou lorsque vous changez un fut.
• Bruit : Lors du refroidissement de l'appareil, le ventilateur de refroidissement du système thermoelectrique se met en marche...ceci explique le bruit émis par votre(AP)

CONSIGNES ADDITIONNELLES et SPECIFIQUES de SECURITE

1. Positionnement de l'appareil : Laisser un espace d'au moins 15 centimétres de chaque côté de l'appareil. Ne placer aucun objet sur l'appareil pendant qu'il fonctionne. S'assurer que la surface sur laquelle l'appareil est posé, est parfaitement plane, stable, solide et qu'elle n'est pas chaude.
2. Ne pas utiliser à l'extérieur.
3. Avant d'utiliser un fut, vérifie toujours la date limite de consommation marquee sur le fond du fut. Il ne faut pas utiliser de fut qui presente une date limite de consommation dépassée
4. Ne pas introduire, dans la cuve de refrigeration de la tireuse, autre chose que les futs préconisés par le constructeur
5. Le cable doit être entièrement déroule pendant l'usage.
6. Protection enfants: Assurez-vous qu'un enfant ne peut pas jouer avec l'appareil...afin d'éviter tout risque d'utilisation par un enfant, vous pouvez enlever la poignée du robinet (tourner la poignée 1/4 de tour dans le sens inverse des aiguilles d'une montre en appuyant légrement)
7. Ne pas exposer l'appareil aux rayons du soleil, la température ambiente ne doit pas dépasser 30^
8. En fin d'utilisation, débrancher la prise du secteur
9. Garder toujours l'appareil sous surveillance lorsqu'il est en fonctionnement.
10. Ne soulevez pas la tireuse par la poignée ou par le cable d'alimentation mais uniquement par sa base
11. Certains reçipients sont sous pression. Il ne faut pas les secouer ni les laisser tomber. Surtout, il ne faut pas les exposer aux rayons du soleil ou à une température supérieure à 30^ .
12. Le plateau récolte-gouttes ne doit pas dépasser du plan de travail sur lequel est positionnée votre tireuse à boissons.
13. Ne pas obturer les grilles d'aération.
14. Ne pas utiliser d'accessoires mécaniques ou d'autres moyens pour décongeler la cuve.
15. Ne pas endommager le circuit de refroidissement. Ne pas utiliser l'appareil en cas d'endommagement du circuit.
16. Ne pas utiliser d'appareils électriques dans la cuve de refroidissement.
17. Ne pas stocker de substances explosives ou inflammables dans la cuve telles qu'un aerosol.

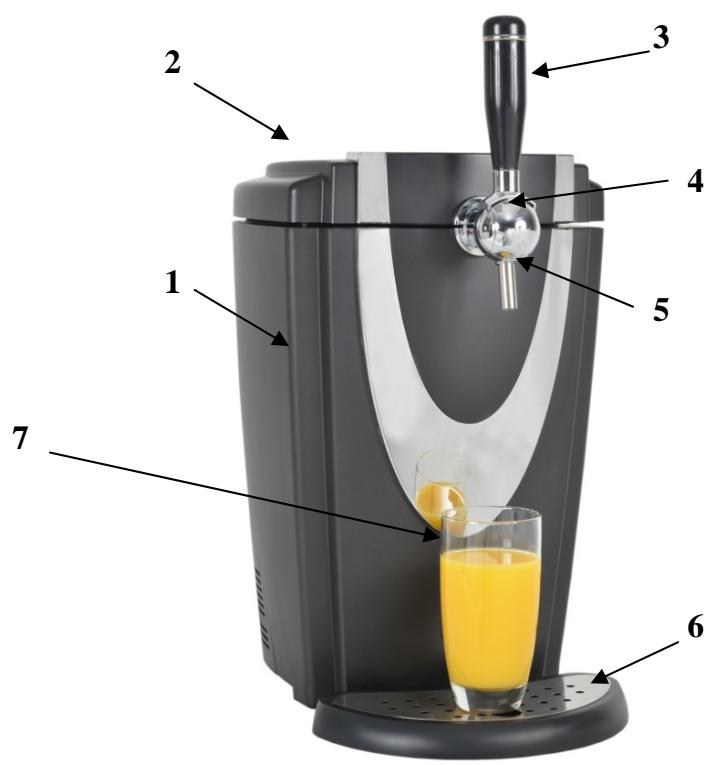

DESCRIPTION de votre TIREUSE A BOISSONS

1. Corps de l'appareil
2. couvercle
3. Poignée de tirage de la boisson
4. Robinet
5. Embout d'écoulement
6. Plateau récolte-gouttes
7. Afficheur de température

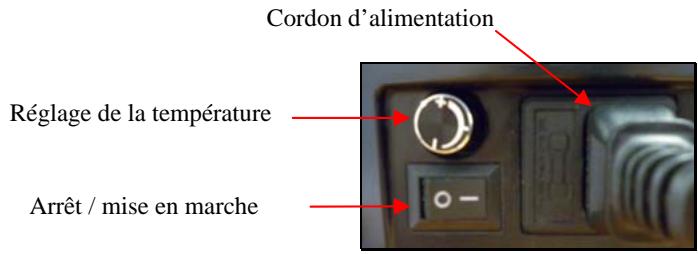

VUE ARRIERE

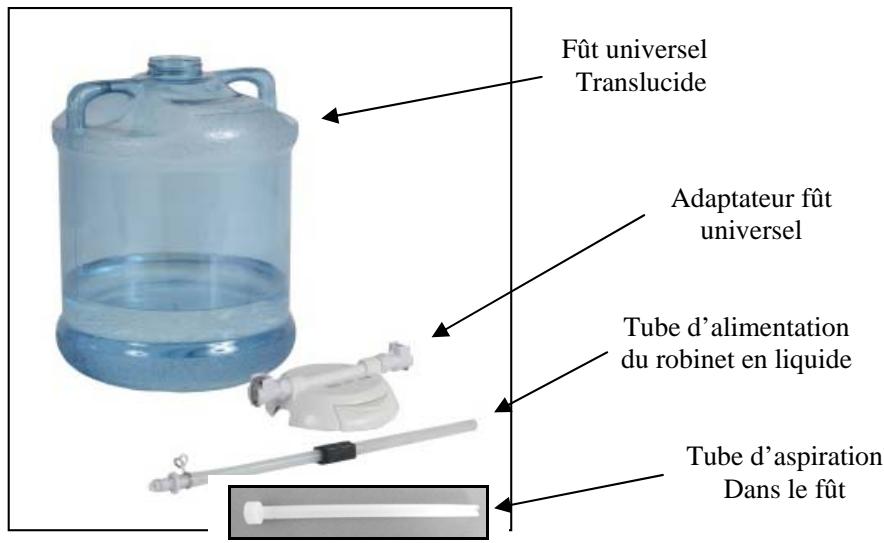

UTILISATION DU FUT UNIVERSEL TRANSLUCIDE

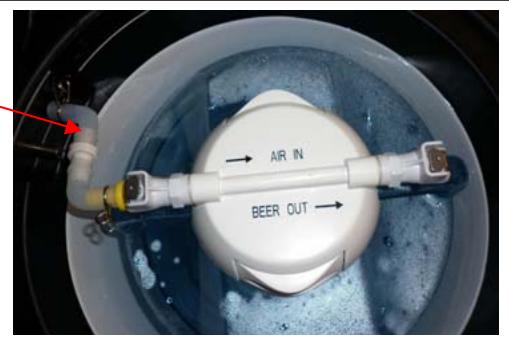

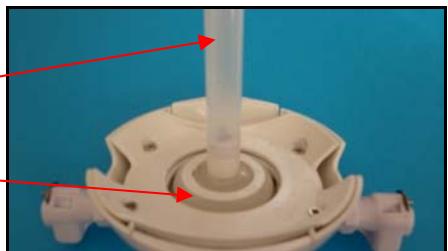

VUE INTERIEURE de LA CUVE

Tuyau d'alimentation en air

L'adaptateur blanc ci-contré est à utiliser avec votre fêt universel translucide ainsi que le tube d'aspiration qui se fixe sous l'adaptateur. Le tube de sortie s'utilise de la même manière que pour un fêt pressurisé

Connection de l'adaptateur et du tube de sortie + Positionnement idéal du tube + réglage de la longueur du tube de sortie + positionnement du tube dans le robinet...

... Merci de vous reporter aux paragraphs concernés dans le chapitre «UTILISATION D'UN FUT PRESSURISE de 5 litres'' (pages 6 et 7) car les procédures de montage et les conseils sont identiques. Le tube de sortie est à connecter côté "BEER OUT"

Pour fixer correctement l'adaptateur sur le fut, il est indispensable d'appuyer sur les 2oulos situés de part et d'autre de l'adaptateur. Il en est de même pour l'enlever

Les 2 encoches situées sous l'adaptateur doivent être alignée avec les 2 anses du fut

Au moment de fixer le tube d'aspiration, bien vérifier que le joint translucide sous l'adaptateur est bien en place afin de garantir une excellente étanchéité

Puisque vous fût n'est pas sous pression, il est nécessaire d'injecter de l'air dans le fût. La mise en marche de la pompe à air s'effectue en positionnant l'interrupteur sur "'AIR ON'" (vois photo ci-dessous).

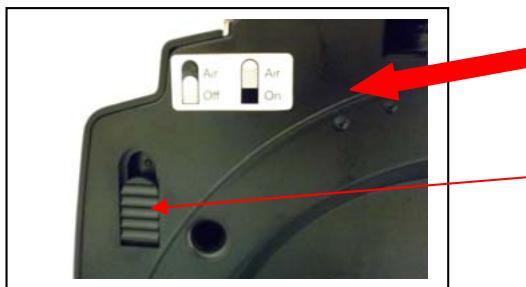

L'interrupteur se situe sous le couvercle lorsqu'il est relevé

Il est normal que la pompe à air fonctionne par intermittence afin d'ajouter régulièrement de l'air sous pression dans le fut

Interrupteur

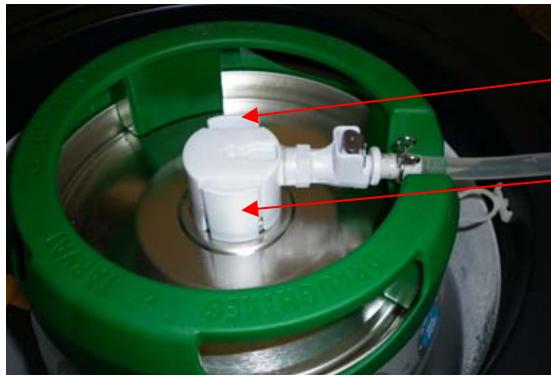

Fixation de l'adaptateur sur le fut

Après avoir positionné le fût au centre de la cuve de refroidissement (longtemps à l'avance, cuve froide), vous pouze maintainant fixer l'adaptateur sur le fût

Pour enlever 1'adaptateur il faut pincer les 2 cotes fermement et tirer vers le haut, ceci evitera d'endommager les attaches de l'adaptateur

Rappel: le tube de sortie doit être aligné avec la poignée pour ne pas:géné la fermeture du couvercle et permettre l'écoulement du liquide

Puisque votre fut est déjà sous pression, il n'est pas nécessaire d'injecter de l'air dans le fut. Afin d'éviter demettre en marche inutillement la pompe à air, il faut positionner l'interrupteur sur "AIR OFF" (vois photo ci-dessous). L'interrupteur se situe sous le couvercle lorsqu'il est relevé.

Mise en fonctionnement

1. Fermer le couvercle en priseant soin de ne pas pincer le tube d'alimentation
2. Brancher la fiche du cordon dans une prise murale
3. Presser sur l'interrupteur de mise en marche (position "1")
4. Ajuster la tempéature sur ^ + ^ ou 一 ^ - 一 ^

Bouton de réglage de la température (3 plages de réglage: 3/8^ , 6/10^ , 8/16^ )

L'appareil est prét à être utiliser...cependant, vous reporter au chapitre conseil d'utilisation afin d'utiliser de manière efficace et optimum votre apparéil

COUVERCLE RELEV

Interrupteur de mise en marche de la pompe pour mise sous pression (position "ON à utiliser avec le fût universel et position "OFF" à utiliser avec le fût sous pression)

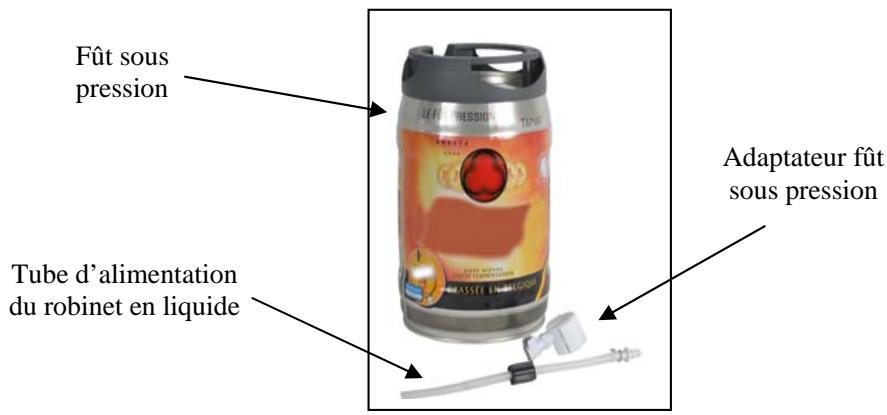

UTILISATION D'UN FUT PRESSURISE de 5 LITRES

Adaptateur pour un fût pressurisé 5 litres

L'adaptateur blanc ci-contre est à utiliser avec votre fêt pressurisé 5 litres

Bien vérifier la présence du joint noir (ou blanc) torique sur l'axe creux métallique

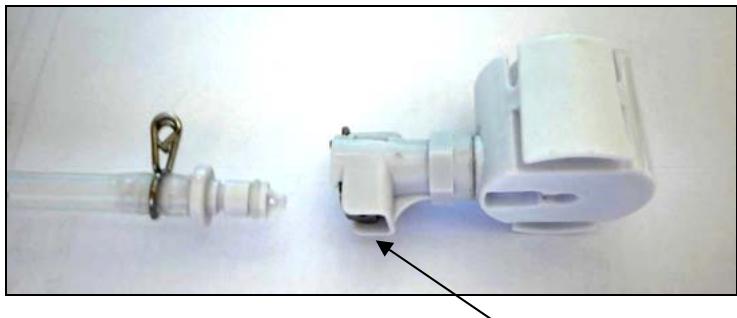

Connexion de l'adaptateur et du tube de sortie

Avant de positionner le fût dans la cuve de refroidissement il faut enclencher la valve du tube de sortie sur l'adaptateur en le verrouillant correctement (appuyer sur la languette métal de l'embout du tube et insérer la valve jusqu'à entendre un "'clic'')

Pour désassembler le tube de l'adaptateur, il suffit d'appuyer sur la languette métallique de l'adaptateur et tirer le tube en arrêté.

Il est nécessaire d'ajuster la longueur du tube translucide afin qu'une fois assemblé avec l'adaptateur, il puisse se loger correctement dans le couvercle de l'appareil (le plus aligné possible). Cette opération est indispensable au bon fonctionnement de l'appareil Sinon, le tube risquerait d'être pincé entre le couvercle et le corps de l'appareil ce qui empêcherait un bon écoulement du liquide

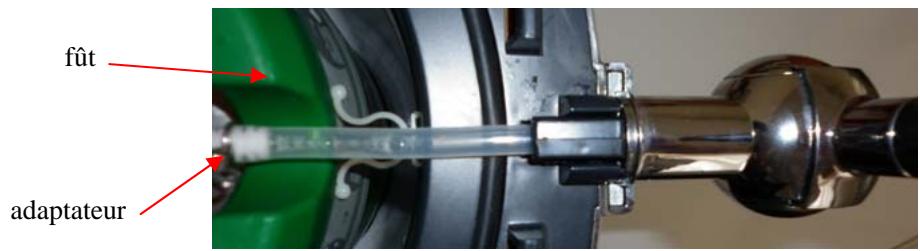

Vue de dessous (intérieure) du couvercle

Forme creuse dans laquelle le tube doit se positionner afin de ne pas etre écrase par le couvercle

Position ideale de l'ensemble adaptateur + tube (...tout aligné!)

Réglage de la longueur du tube translucide

Il faut décoincer le tube translucide de la butée noire. En faisant couilisser la partie supérieure sur la partie inférieure de la butée noire (sur la butée, une indication "OPEN" et une flèche sont imprimés). Le tube peut ainsi couilser jusqu'à désirar la longueur désirée.

Autre solution de réglage :

Pincez l'attache métallique et tirer le tube translucide vers l'arrière. Coupez le tube à longueur souhaitation. Puis repositionné le tube sur l'embout.

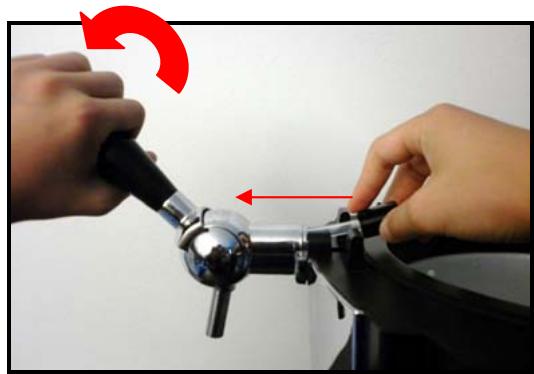

Positionnement du tube dans le robinet

La butée noire doit se positionner dans le logement prévu à cet effet lorsque vous enfilez le tube dans le robinet

Pour pouvoir enfiler le tube dans le robinet il faut pousser la poignée du robinet vers l'avant. Le tube sortira par l'embout d'écoulement du robinet, il suffira de le couper à ras de l'embout

1

2

1. Logement dans lequel se positionne la butée
2. butée en position
