MODE D'EMPLOI RAD 10 RAYONNANT PROLINE

\section*{2.1.1.3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.2}

Introduction 3

Deballage 4

Installation 5

Fonctionnement 6-7

Précautions Importantes 8-9

Nettoyage et Rangement 10

Avertissement 11

Vérifiez le Radiateur avant de Réparer 11

PANNEAU RAYONNANT MICATHERMIC

Ce nouveau type de radiateur utilise un élément de chauffage MICATHERMIC qui représenté la technologie de pointe en matière de chauffage du 21^eme Siecle. Le radiateur chauffe par rayonnement. Les objets environnants absorbent ces rayonnements et ainsi réchauffent la piece graduellément, donc la température de la piece augmente.

De nos jours l'économie d'énergie sur terre est très importante.
ECO est une fonction faite sur mesure en ce sens. Quand la température de la pierce atteint le niveau désire, un tiers de l'énergie est coupée automatiquement (Voir détails page 7).

Ce radiateur est également concu pour être utilisé en salle de bain car il remplit les exigences de protection IP24 [contré l'entrée d'eau aspergée de toutes directions et objets solides de plus de 12mm ].

CharACTERISTQUES speciales

Chaleur maximum instantanémentation
Niveau de protection IP24 (contra l'entrée d'eau provenant de toutes directions et objets solides de plus de 12 mm)
Un bouton pour tout contrôle
Fonction ECO d'économie d'énergie
Réglage du contrôle de température
Indicateur lumineux Allumé / Eteint et contrôle de température
Fonction antigel
Coupe-circuit de sécurité thermique
Poids léger
Silencieux
Ne brûle pas les objets proches
Pas de déshumidification

Specification
P302
P303
P307

Voltage	230V AC, 50Hz	230V AC, 50Hz	230V AC, 50Hz
Consommation	2000W	1500W	1000W
Taille de l'appareil	73cm(L) x 67cm(H) x 22cm(P)	63cm(L) x 57cm(H) x 22cm(P)	53cm(L) x 47cm(H) x 22cm(P)
Poids de l'appareil	8.0 kgs	6.0 kgs	4.0 kgs

Introduction

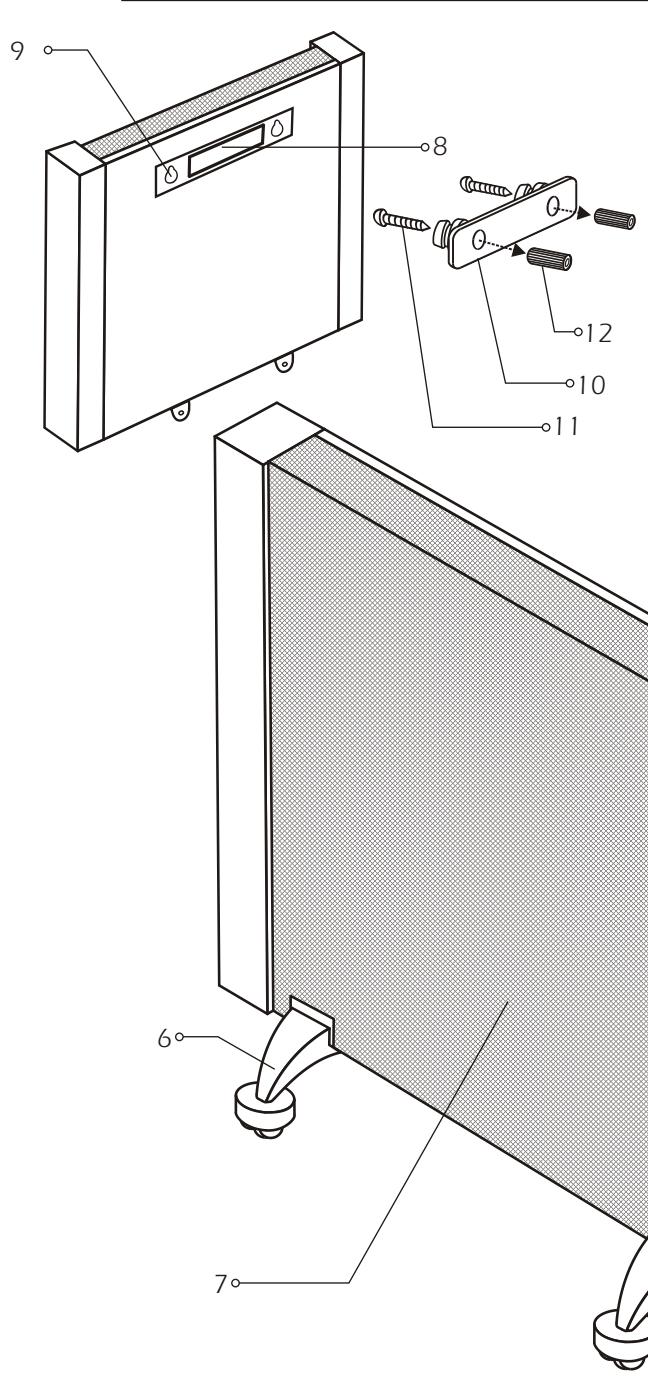

Plan de I' apparéil

1 Bouton Allumé / Eteint
2 Voyant Lumineux Vert ECO
3 Bouton de Contrôle de la Température
4 Voyant Lumineux Rouge de Contrôle de la Température
5 Fil d'alimentation
6 Pied avec Roulette
7 Grille Métallique
8 Poignée Encastree
9 Trou de Montage
10 Support de Montage
11 Vis
12 Cheville pour montage mural

DEBALLAGE

VEUILLE LIRE TOUTES CES INSTRUCTIONS AVANT D'UTILISER CE RADIATEUR

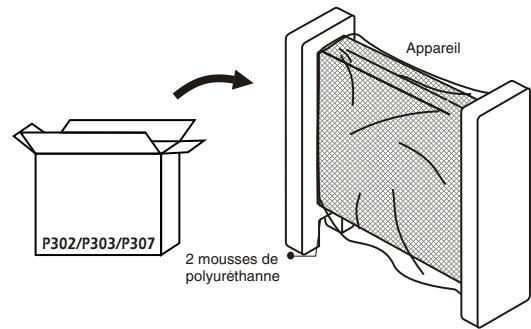

1 Retirez le radiateur et les protections de l'emballage.

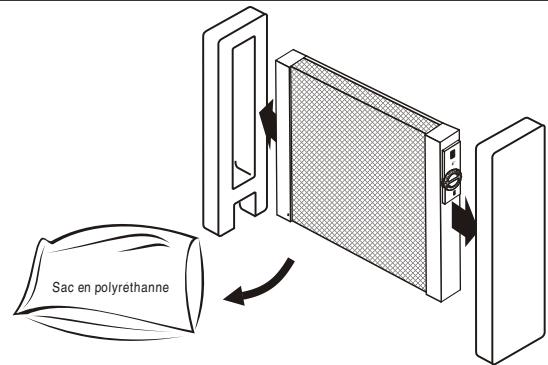

2 Retirez les 2 protections à chaque extrémité et retirez le sac plastic de protection. [ATTENTION: CE SAC N'EST PAS UN JOUET.on ne peut pas jouer avec. Maintenir hors de portée dos enfants]

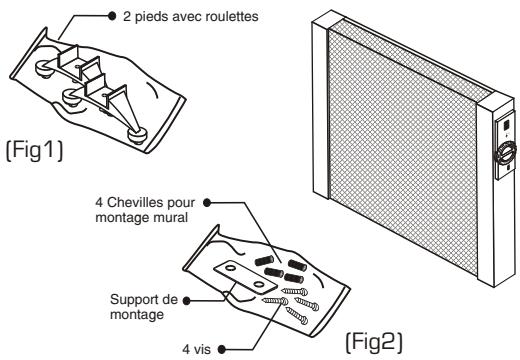

3 Retirez 2 sacs de l'emballage - l'un contient 2 pieds avec roulettes [Fig.1]
- l'autre sac contient 1
Support de Montage mural, 4 vis et 4 Chevilles pour montage mural [fig.1]
4 Conservez l'emballage pour ranger le radiateur quand il n'est pas utilisé ou en été.

Installation

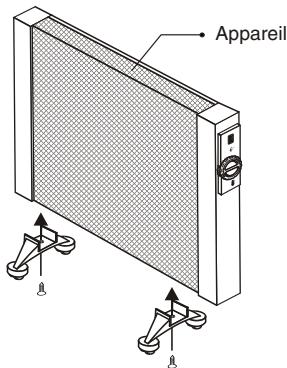

A. Par terre

Insérez les pieds et les vis dans l'appareil comme montré sur le diagramme.

B. Au mur

PREMIÈRE ETAPE

Marquez l'emplacement de la vis sur le mur (A environ 1 metre du sol)

DEUXIEME ETAPE

Percez le premier trou

TROSIEME ETAPE

Placez la cheville de la première vis dans le premier trou

QUATRIEME ETAPE

Mettez le support de montage au mur et vissez légement

CINQUIEME ETAPE

Marquez l'emplacement de la seconde vis sur le mur [A environ 138mm]

SIXIEME ETAPE

Percez le second trou

SEPTIEME ETAPE

Placez la cheville de la deuxième vis dans le deuxième trou

HUTIEME ETAPE

Serrez les deux vis.

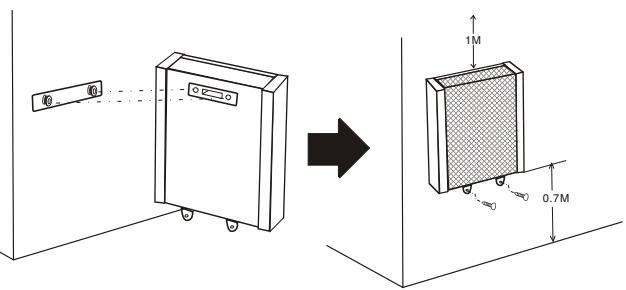

Pour le montage au mur, le radiateur doit se trouver a 0,70m du sol et il ne doit y avoiraucun objet (par exemple une etagere) à 1 mètre au-dessus de lui.

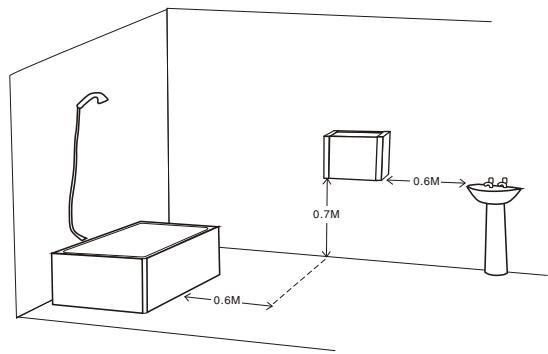

Dans une salle de bain, maintainir 1'appareil à au moins 0,60m de la douche ou de la baignoire comme indiqué sur la figure . On suggere la distance de 0,60m la distance réelle d'elégement de la, douche et de la baignoire doit suivre les exigences de chaque pays.

PREMIERE ETAPE

DEUXIEME ETAPE

TROSIEME ETAPE

QUATRIEME ETAPE

CINGUIEMETAPE

SIXIEMETAPE

SEPTIEME ETAPE

HUTIEME ETAPE

Fonctionnement

VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT USAGE

1 Vérifiez que le Bouton de Contrôle de Température est en position "POINT" (Fig. 1)
Verifiez aussi que le bouton d'alimentation est en position "Eteint". (Fig. 2)
2 Branchez le fil d'alimentation à une prise murale ajustée. [Calibrée à au moins 10 AMP]
3 Mettez l'appareil en position "ALLUME" (Fig. 1) puis reglez le Bouton de Contrôle de Température dans le sens des aiguilles d'une montre jusqu'à ce que levoyant Lumineux Rouge s'Allume (Fig. 2). A ce moment, le Contrôle de Température se met en marche.

Remarque: Levoyant Lumineux Rouge s'eteindra des que la température de la piece atteint la température souhaitee et qui a ete selectionnee sur le Contrôle de Température. Apre's un certain temps, quand la température de la piece baisse, le radiateur se remet en marche et irradié de la chaleur jusqu'à ce que la température désirée soit à nouveau atteinte. La température ambiente de la piece est maintainue par le procédé ci-dessus.

Selon vos besoinions personnels, vous pouvez regler le bouton de contrôle de température dans le sens des aiguilles d'une montre ou dans le sens contraire pour augmenter ou diminuer la température de la piece comme montré sur la figure.

[Fig1]

[Fig2]

EUROPE

AUSTRALIE

[Fig1]

[Fig2]

Pour obtenir le niveau de chaleur souhaité, il y a une zone indiquant sur le Bouton de Contrôle de Température "Zone de Confort" ou vous pourrez régler la température souhaïée.
5 Fonction antigel Elle maintient la températe ambiente au-dessus du "Seuil de Gel". Pour ce faire branchez tout simplement le fil d'alimentation et tournez le Bouton de Contrôle de Température en position "Flocon de Neige" et ne croignez plus les risques de rupture de conduites.
6 Voyant Lumineux VertECO Quand le radiateur est en marche, cette lumiere esteteinte. Au bout d'un certain temps,la piece atteint une certaine temperature et le voyant s'allume.Cela signifie que un tiers del'energie est coupee automatiquement pour economiser I'energie.Quand le Voyant Vert ECO est allumé :

Modèle P307 : a) le radiateur de 1000 Watts travaillée à 650 WattsModèle P303 : b) le radiateur de 1500 Watts travaillée à 1000 WattsModèle P302 : c) le radiateur de 2000 Watts travaillée à 1500 Watts

Precautions Importantes

VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT USAGE

Le radiateur est chaud quand il est utilise. Pour éviter des brûlures, ne laissez pas la peau neue entrer en contact avec la surface chaude.

Utilisez les poignées pour déplacer ce radiateur.

Maintenez les matériaux inflammables tels que rideaux et autres tissus de decoration à au moins 0,90 m de l'avant du radiateur et loin de l'arrière.

Une extreme précaution est nécessaire quand le radiateur est utilisé par des enfants, pres d'enfants ou d'invalides à chaque fois que le radiateur est en marche ou laissé sans surveillance.
Ne pas utiliser à l'extérieur Ne placez jamais le radiateur où il pourrait tomber dans une baignoire ou un recipient d'eau.

Remarque: Ce radiateur peut etre utiliser dans des salles de bain, laveries ou autres endroits d'intérieurs simulaires.

Un radiateur possede des parties chaudes avec des arcs electriques et des etincelles a l'intérieur. Ne l'utilise pas dans un endroit ou I'on range de I'essence, de la peinture ou des liquides inflammables.
Ne pasmettre ni laisser entrer des objets étrangers dans les ouvertures de ventilation ou d'évacuation car cela pourraitcauser un chic électricque ou un incendie ou endommager le radiateur.
Pour éviter des risques d'incendie, ne bloquez en aucune façon les entrées ni les sorties d'air. Ne pas faire fonctionner cet apparéil sur une surface molle car les ouvertures pourrait être bloquées.

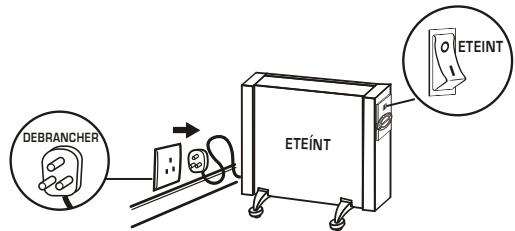

Debranchez toujours le radiateur quand vous ne vous en servez pas. Pour debrancher le radiateur, retirez la fiche de la prise murale.

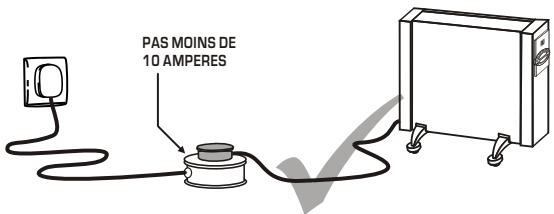

Evitez d'utiliser une rallonge car elle pourrait surchauffer et causeur un risque d'incendie. Cependant, si une rallonge estutilisée, le conducteur à l'intérieur du fil doit au moins avoir 1 mm de section et etre calibré aau moins 10AMP.
Ne pas faire passer le fil sous la moquette. Ne pas couvrir le fil avec des tapis, ou autres. Faites passer le fil loin des aires de circulation et où on ne pourra pas s'accrocher dedans.

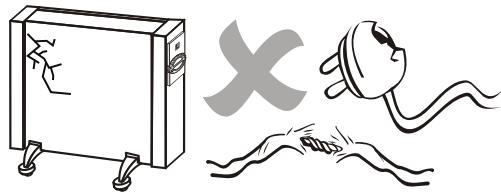

Ne pas utiliser le radiateur si le fil ou la prise sont endommages. Si le fil d'alimentation est endommages, il faut le faire replacer par le fabricant ou par un agent agreé ou quelqu'un de similairement qualifié pour éviter des risques.
Connectez le radiateur seulement à des prises reliées à la terre correctement.

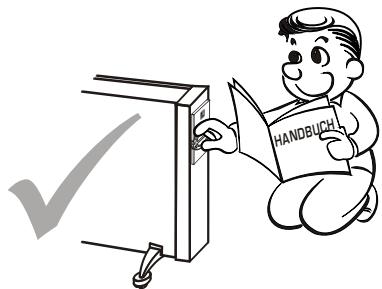

Utilisez seulement ceradiateur comme il estindique dans ce manuel. Toute autre utilisation non commandeee par le fabricant pourrait causeur un incendie, chic electrique ou des blessures a des personnes. N'utilise pas ceradiateur avec un programmeur, chronometre ou tout autre appeareil qui branche le radiateur automatiquement, caril y a un risquedincendie si le radiateur est couvert ou mal positionné.

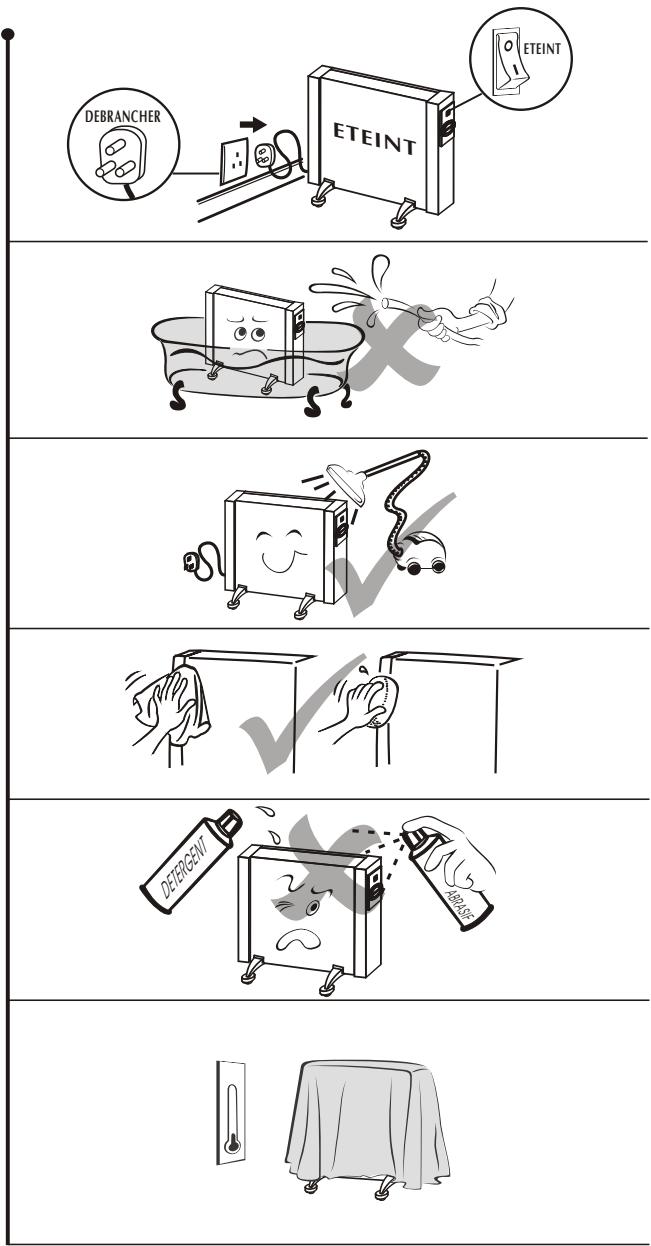

Nettoyage

Avant de nettoyer le radiateur, eteignez-le, debranchez-le de la prise et laissez-le refroidir.
N'immergez pas le fil d'alimentation, la prise ni le radiateur dans de I'eau ou un autre liquide et ne verse pas non plus de I'eau ou un autre liquide sur le radiateur.
Utilisez un aspirateur pour oter la poussiere et les moutons sur la grille métallique dur radiateur.
Passez un chiffonsec sur le radiateur pour retirer la poussiere et un chiffon humide [pas trempe] pour oter les taches.
N'utilisez pas dedetergents ou lessive en poudre ouquelque type de matériel depolissage sur l'appareil car cela pourrait endommager la finition.

Rangement

Rangez le radiateur dans un endroit sec et frais et de préférence à l'abride la poussière et de la saleté ou alors utilisez le viel emballage pourle ranger.

Avertissement

Tout autre service doit etre effectue par un agent autorise.
N'utilisez pas ce radiateur dans les environns immédiats d'une baignoire, douche ou piscine.
Le radiateur ne doitpacetre placeimmediatement au-dessousd'une prise murale.
Pour éviterunesurchauffe,ne pas couvrirle radiateur.

Verifiez le Radiateur

avant de le faire réparer

LE RADIATEUR N'EST PAS CHAUD

1 Verifiez si le radiateur est en marche.

2 Verifiez si le Bouton de Contrôle de Température est en bonne position oupas.

3 Verifiez s'il n'ya awhile, pour la nuit.
1'appareil.

LE RADIATEUR NE FONCTIONNE PAS

1 Verifiez si le fil est branché à la prise.

2 Verifiez s'il ya de I'electricite ou si le disjoncteurfonctionne.

3 Vérifiez si le bouton d'alimentation est sur la position [ALLUME].

4 Vérifiez si le radiateur est en position de Contrôle de Thermostat (Vérifiez que le Voyant Lumineux est allume)
