MODE D'EMPLOI ACOUS 15 S3 BOSER

Notice d'utilisation

Installation 4

Déballage 4 Choix de l'emplacement des enceintes 5 Mise en place de l'enceinte centrale avant 6 Mise en place des enceintes frontales gauche et droite 6 Mise en place des enceintes arrière 6 Positionnement du module Acoustimass 7

Branchements 7

Connexion des enceintes au module Acoustimass 7 Branchement du module Acoustimass ® à l'ampli-tuner. 9

Vérification des connexions 10

Options facultatives de votre système Acoustimass 15 10

Utilisation du système 11

Comment tirer le meilleur parti de vos enceintes pour Home Cinema 11

Réglage du niveau de compensation des graves et de la pièce 11 Réglage du niveau LFE 11

Réglage de l'ampli-tuner numérique 12

Réception d'un signal audio numérique 12

Réglage de l'ampli-tuner analogique 12

Référence 13

Dépannage 13 Service client 13 Nettoyage des enceintes 13 Garantie limitée 14 Accessoires 14 14

Avant de commencer

Nous vous remercions d'avoir choisi le système d'enceintes Home Cinema Bose Acoustimass 16 série II ou 15 série III. Chaque système est composé d'enceintes cubiques centrales, d'une enceinte avant centrale et d'un module amplifié Acoustimass. Cette combinaison permet de reproduire le spectre complet sonore puissant et réaliste des sources numériques multi-canaux.

Déballage

Déballez le contenu du carton avec précaution :

1. Sortez le carton marron contenant les enceintes cube « Speaker Array » et l'enceinte centrale.
2. Faites rouler avec précaution le grand carton sur le côté et dégagez le module Acoustimass.

AVERTISSEMENT: Soulevez le module avec prudence, car il pèse 15 kg.

Conservez tous les emballages pour une éventuelle utilisation ultérieure.

Si un composant semble endommagé, ne l'utilisez pas. Remettez tous les éléments dans le carton d'origine et contactez immédiatement Bose ou votre revendeur Bose agréé. Vous pouvez également contacter Bose directement. Il vous suffit de consulter la liste des adresses figurant dans le carton d'emballage.

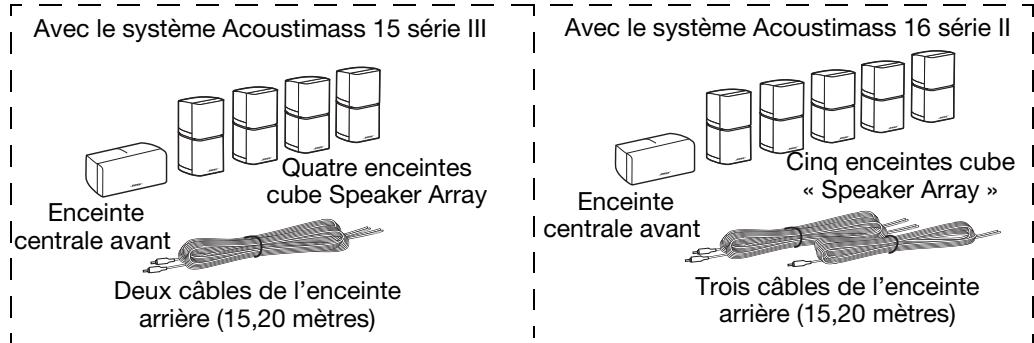

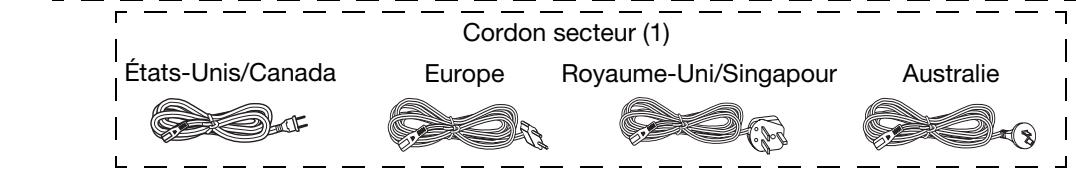

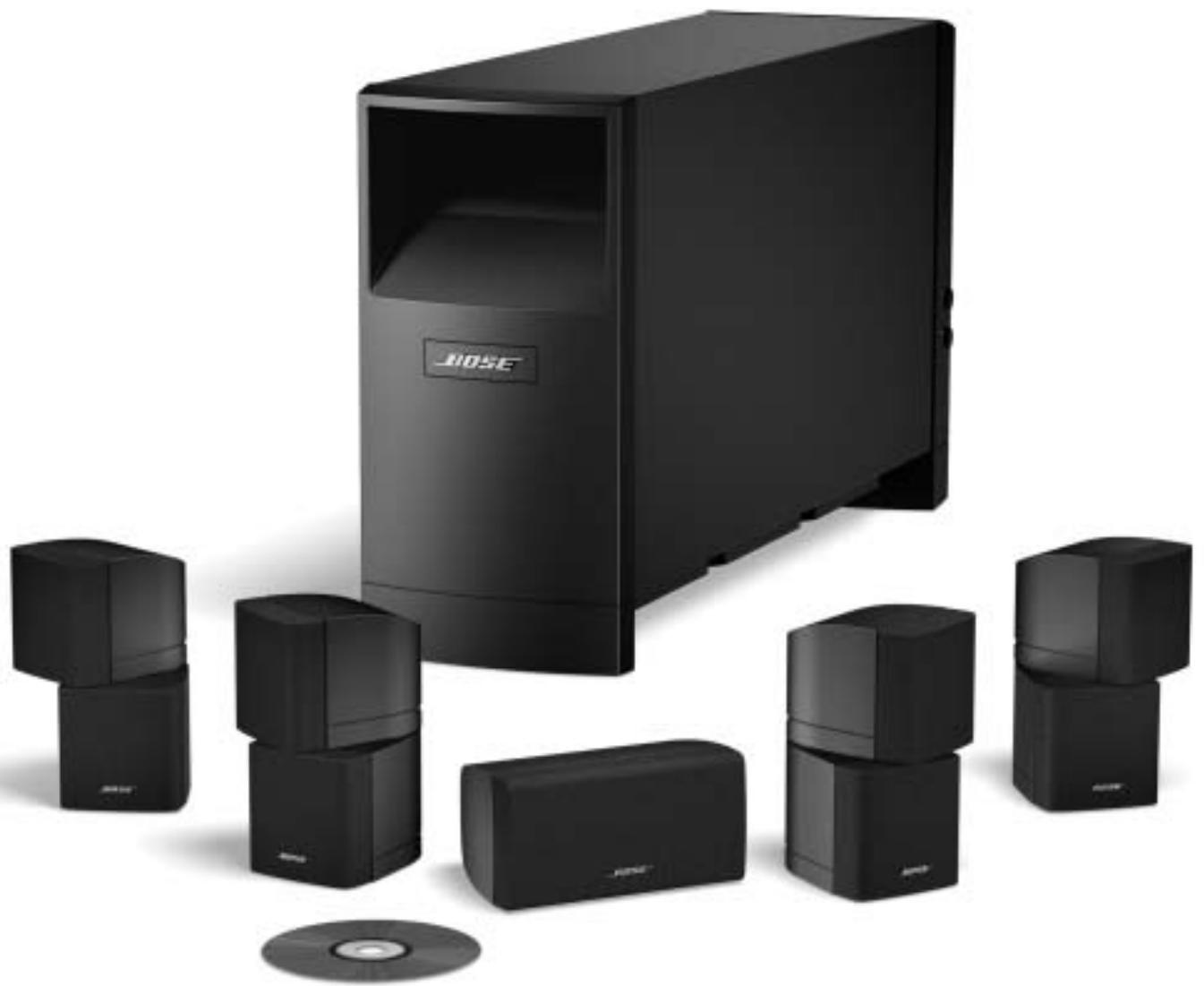

Contenu du carton

Figure 1

Il est recommandé de noter maintenant le numéro de série du système en page 2 de ce guide et sur votre carte de garantie.

AVERTISSEMENT : Afin d'éviter tout risque d'étouffement, les sacs plastiques qui protègent les enceintes doivent être tenus hors de portée des enfants.

Choix de l'emplacement des enceintes

Lors du choix de l'emplacement de chaque enceinte, suivez ces quelques conseils :

• La surface sur laquelle reposent les petites enceintes doit être stable et plane. Les vibrations peuvent les faire bouger, notamment lorsqu'il s'agit de surfaces lisses telles que le marbre, le verre ou le bois verni. Pour éviter ce problème, vous pouvez fixer à la base de l'enceinte centrale les supports en caoutchouc fournis.

Remarque : Pour obtenir gratuitement des supports en caoutchouc supplémentaires, contactez Bose. Consultez la liste d'adresses incluse dans le carton d'emballage.

L'enceinte centrale avant est destinée à être utilisée dans la partie frontale de la pièce, et à proximité du centre du téléviseur. - Les enceintes cube « Speaker Array » sont toutes identiques et peuvent être utilisées de façon interchangeable. - Il est possible de faire pivoter les parties supérieure et inférieure des enceintes cube « Speaker Array » afin d'obtenir une meilleure répartition sonore suivant les pièces (b et d). - Toutes les petites enceintes sont blindées magnétiquement afin d'éviter toute interférence avec l'image d'un téléviseur. - Pour éviter toute interférence, placez le module Acoustimass à au moins 0,60 m de votre téléviseur.

Le besoin de l'emplacement des enceintes doit être déterminé par la forme et les dimensions de votre pièce d'une part, et l'emplacement des meubles d'autre part. Les exemples suivants sont à utiliser comme base (et non comme règle absolue) d'installation des enceintes.

Figure 2

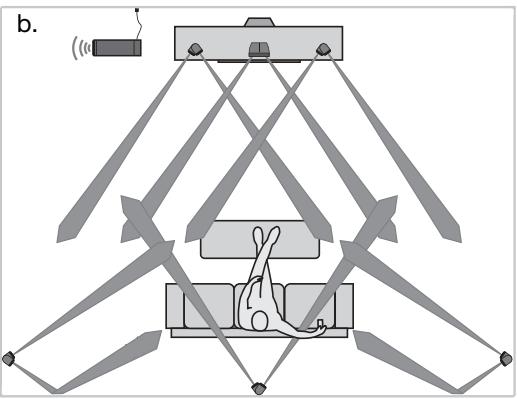

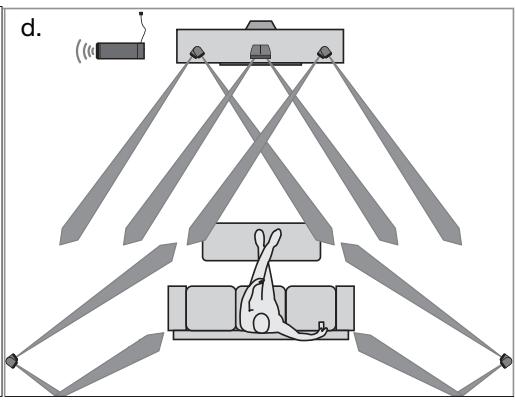

Exemple d'emplacement d'enceintes (a et c) et performances obtenues (b et d)

Système Acoustimass 16

Système Acoustimass 15

Les supports muraux et pieds de sol Bose® offrent des possibilités d'agencement supplémentaires. Pour plus d'informations, reportez-vous à la section « Accessoires » page 14.

Remarque: Le système Acoustimass 15 série III peut être utilisé avec une enceinte cube arrêté centrale « Speaker array » supplémentaire facultative. Pour plus de détails, reportez-vous à la section « Options facultatives de votre système Acoustimass 15 » page 10.

Mise en place de l'enceinte centrale avant

Pour obtenir un rendu réaliste de l'action et des dialogues, le son de l'enceinte centrale avant doit sembler provenir de l'image.

• Placez l'enceinte cube centrale au-dessus, au-dessous ou sur votre téléviseur. Ne faites pas reposer le poids du téléviseur sur l'enceinte!
• Pour obtenir une restitution précise des dialogues, placez l'enceinte cube centrale aussi près que possible de la verticale du centre de l'écran (voir Figure 2 page 5).

ATTENTION: Si vous décidez de positionner l'enceinte centrale au-dessus du téléviseur, collez les quatre pieds en caoutchouc fournis à la base de l'enceinte. Positionnez deux des pieds sur la base, à proximité de la face avant. Placez les deux autres pieds dans les coins arrière de la base.

Mise en place des enceintes frontales gauche et droite

Ces enceintes créent une image sonore dépassant les dimensions de l'écran tout en restant cohérente et naturelle pour le spectateur, quelle que soit la position de celui-ci dans la pièce.

• Placez les enceintes cube frontales « Speaker Array » de part et d'autre du téléviseur.
• Séparez-les d'une distance comprise entre 2 m et 5 m (voir Figure 2 page 5).

Mise en place des enceintes arrières

Les enceintes arrière (Surround) reproduisent les dialogues, mais elles sont principalement destinées à restituer les sons discrets et les effets spéciaux qui donnent de l'ampleur à l'image. Elles contribuent à mettre le spectateur au cœur de l'action.

Choisissez des emplacements pratiques, et prenez en compte les recommandations suivantes :

• Positionnez les enceintes cube arrière gauche et droite de manière à ce que le son parvienne au spectateur de chaque côté, plutôt que directement derrière lui (voir Figure 2 page 5).
• Placez ces enceintes à la hauteur des oreilles d’un spectateur assis, ou légèrement plus haut.
• Faites pivoter les parties inférieures et supérieures des enceintes de manière à diriger le son à l'avant et à l'arrière du spectateur.
• Si votre système comporte une enceinte arrière centrale, positionnez-la à mi-chemin entre les enceintes arrière droite et gauche (voir Figure 2 page 5).

Positionnement du module acoustimass

Grâce à la technologie Bose® Acoustimass® utilisée dans ce module, il est difficile de localiser la source des sons graves. Vous pouvez donc la dissimuler, en respectant les conseils suivants :

• Placez le module du même côté de la pièce que le téléviseur.
• Pour éviter toute interférence, placez le module à au moins 0,60m de votre téléviseur.
• Pour augmenter l'effet des basses, orientez l'ouverture avant vers un mur. À l'inverse, pour réduire cet effet, orientez l'ouverture dos au mur.
• L'ouverture avant et la grille d'aération située à la base du module doit être éloignée d'au moins 5 cm de toute autre surface.
• Ne masquez pas la grille d'aération située à la base du module. Cette ouverture est nécessaire à la restitution correcte des basses par le module.

Figure 3

Options de positionnement du module Acoustimass

Préférentiel

Alternatif

Raccordement d'un cordon d'enceinte à un jack de sortie du module et à l'enceinte

Branchements

Seul le module Acoustimass doit être connecté à l'ampli-tuner. Les petites enceintes avant centrales et les enceintes cube se branchent directement au module Acoustimass.

AVERTISSEMENT : Tout raccordement direct des petites enceintes à l'ampli-tuner pourrait endommager votre système et provoquer un court-circuit.

Connexion des enceintes au module acoustimass

Insérez le connecteur de chaque câble dans la prise adéquate du module. Consultez l’étiquette de chaque connecteur pour connaître cette prise.

Figure 4

1. Pour les trois enceintes avant, utilisez les câbles de 6,10 m fournis.

Insérez les connecteurs dans les jacks du module, en respectant les indications (Figure 5 page 8).

• Le câble marqué R dans le jack marqué « Right Front »
• Le câble marqué C dans le jack marqué « Center Front ».
• Le câble marqué L dans le jack marqué « Left Front »
• Pour les enceintes arrêté, utilisez les câbles de 15,20 m fournis (voir Figure 5). Insérez les connecteurs dans les jacks du module, en respectant les indications :
• Le câble marqué RR dans le jack marqué « Right Rear »
• Le câble marqué CR dans le jack marqué « Center Rear ». Cette enceinte n'est fournie qu'avec les systèmes Acoustimass® 16.
• Le câble marqué LR dans le jack marqué « Left Rear ».
• À l'autre extrémité de chaque câ . Une indication sur chaque câble identifié par une bague rouge permet de le faire correspondre à l'enceinte à laquelle il est destiné :
• L (Left) pour l'enceinte avant gauche
• LR (Left Rear) pour l'enceinte arrière gauche R (Right) pour l'enceinte avant droite
• RR (Right Rear) pour l'enceinte arrière droite C (Center) pour l'enceinte centrale avant CR (Centre Rear) pour l'enceinte arrière centrale

Remarque: Le système Acoustimass 15 série III peut être utilisé avec une enceinte cube arrière centrale « Speaker array » supplémentaire facultative. Pour plus de détails, reportez-vous à la section « Options facultatives de votre système Acoustimass 15 » page 10.

Connexion des petites enceintes au module Acoustimass

Figure 5

Branchement du module acoustimass à l'ampli-tuner.

Le câble d'entrée système, long de 6,10 mètres, connecte le module Acoustimass à l'ampli-tuner. Contrairement aux câbles des enceintes, celui-ci est doté d'un connecteur multibroches qui doit être inséré dans le connecteur « Audio Input » du module (Figure 6).

Figure 6

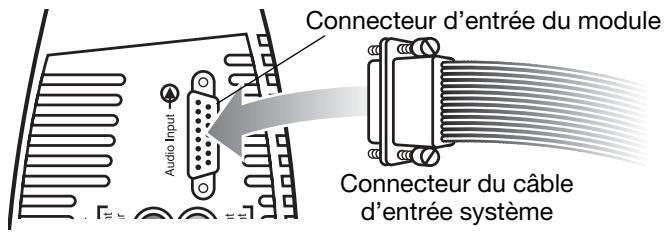

Connecteurs du câble d'entrée système

À l'autre extrémité du câble d'entrée système figurent des paires de brins multiples que vous pouvez séparer pour les insérer plus aisément dans les bornes de l'ampli-tuner (Figure 7). Une bague rouge permet d'identifier les fils positifs (+).

ATTENTION: Ne connectez JAMAIS votre module au téléviseur, les signaux de celui-ci ne sont pas suffisamment amplifiés.

Le connecteur RCA unique qui apparaît à cette extrémité est UNIQUEMENT destiné à un ampli-tuner capable de gérer les effets basses fréquences (LFE) et comptant un connecteur LFE/SUBWOOFER (Figure 7).

Figure 7

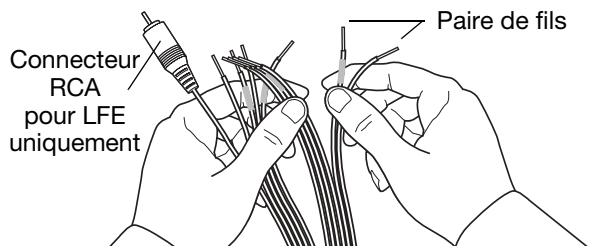

Déconnexion des paires de fils

A ATTENTION : Avant d'effectuer les connexions, éteignez votre ampli-tuner afin d'éviter tous craquements intempestifs lors du branchement du module Acoustimass®.

Branchements Figure 8 page 10 :

1. Insérez le connecteur multibroches du cable d'entrée du système dans le jack prévu à cet effet sur le module Acoustimass. Serrez les deux vis molettes pour verrouiller la connexion.
2. Connectez chaque paire de conducteurs de l'autre extrémité du câ
3. Right, Left, Center pour les canaux audio avant
4. Right Surround, Left Surround et, éventuellement, Center Surround pour les canaux arrière. Les indications exactes peuvent différer selon le modèle.

ATTENTION: Veillez à ce qu'aucun conducteur ne soit effiloché, ce qui risquerait de le mettre en contact avec un autre et d'endommager votre ampli-tuner.

1. Respectez scrupuleusement les polarités (le + sur le + et le - sur le -).
2. Branchez chaque conducteur repéré (+) à la borne + ajustée.
3. Branchez chaque conducteur repéré (-) à la borne - ajusté.
4. Si possible, raccordez la prise RCA (repéreée LFE) du cable d'entrée du système au jack LFE/SUBWOOFER OUT de votre ampli-tuner, après avoir déposé le couvercle.

Raccordement du module Acoustimass à l'ampli-tuner

Figure 8

Vérification des connexions

Avant de brancher le module Acoustimass, vérifiez toutes les connexions entre l'ampli-tuner et le module, et entre le module et les petites enceintes (Figure 5 page 8 et Figure 8).

• Vérifiez que les enceintes cube sont raccordées aux bornes appropriées, en fonction de leur position dans la pièce.
• Contrôlez que les câbles connectés à votre ampli/tuner Surround sont bien en phase (+ au + et - au -). Un mauvais câblage peut provoquer une perte totale de puissance du module.
• Corrigez les éventuels problèmes de câblage avant de brancher le cordon secteur de votre ampli-tuner et de mettre celui-ci sous tension.

Une fois tous les raccordements du système vérifiés, branche le cordon secteur du module Acoustimass dans la prise murale. Branche également l'ampli-tuner.

Remarque: BOSE recommande l'utilisation d'un dispositif de protection contre les surtensions pour protéger tous les équipements électroniques. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n'importe quel système. Un équipement de ce type, capable d'éliminer la majeure partie des surtensions, peut être acheté dans un magasin spécialisé.

Options facultatives de votre système acoustimass 15

Votre système d'enceintes Acoustimass 15 série III peut être complété afin d'obtenir un son Surround 6.1, ou 6 canaux.

Le kit de mise à niveau 6.1 contient une enceinte cube « Speaker Array » noire (PC 029661) ou blanche (PC 029662), un câble de raccordement de 15,20 m et des instructions complètes de connexion.

Pour acquérir un kit de mise à niveau 6.1 de la couleur de votre système, contactez votre revendeur Bose®. Vous pouvez également contacter Bose directement (voir la liste des adresses dans le carton d'emballage).

Pour passer une commande, le numéro de série de votre module Acoustimass vous sera demandé. Consultez la section « Renseignements à conserver » page 2 si vous y avez inscrit ce numéro de série. Dans le cas contraire, vous trouvez ce numéro sur la face arrière du module, à proximité du panneau de connexions.

Comment tirer le meilleur parti de vos enceintes pour home cinema

Dès que le système est connecté et le module raccordé au secteur, votre système Acoustimass® est prêt à fonctionner.

Il est conseillé de commencer par vous familiariser avec les réglages qui permettent d'ajuster le son du système (Figure 9). Les options permettent d'adapter celui-ci à votre style d'écoute et à vos préférences.

ATTENTION: Le système est doté d'un circuit de protection automatique contre les surtensions électriques et les surcharges. Ce circuit est automatiquement activé lorsque le volume d'écoute est élevé. La réduction de niveau entrainée reste faible. Si vous constatez cette réduction de niveau, cela confirme que le système fonctionne normalement. Cette réduction de volume indique également que la puissance sonore du système peut dépasser les niveaux de sécurité : il est déconseillé de maintenir longtemps le niveau d'écoute à ce volume.

Boutons de réglage audio

Figure 9

Réglage du niveau de compensation des graves et de la puissance

Après avoir placé le module Acoustimass à l'endroit voulu, vous pouvez l'ajuster en fonction de cet emplacement. Utilisez ce réglage uniquement en cas de besoin.

Par exemple :

• Si le son produit vous paraît dans l'ensemble trop aigu ou manquant de graves, tournez la molette BASS (Graves) dans le sens des aiguilles d'une montre afin d'augmenter le niveau de graves délivré par le module.
• Si le son produit est au contraire trop grave, tournez cette même molette dans le sens inverse des aiguilles d'une montre afin de diminuer le niveau de graves.

Le réglage par défaut est convenu pour les dimensions et aménagements de pièce les plus fréquents.

Réglage du niveau LFE

Le réglage du niveau de LFE (effets basses fréquences) représenté ci-dessus est destiné uniquement aux amplis-tuners disposant d'un canal LFE/SUBWOOFER.

Tournez cette molette pour régler le niveau relatif des effets basses fréquences des pistes sonores des films. Utilisez-la de façon à ce que le volume du canal LFE soit identique aux volumes des autres enceintes.

Pour vérifier tous les niveaux, utilisez la fonction « Test tones » de votre ampli-tuner numérique. Consultez la notice d'utilisation fournie avec votre amplificateur pour toutes informations supplémentaires.

Réglage de l'ampli-tuner numérique

Les enceintes de votre système Bose® Acoustimass® 16 Série II ou Acoustimass 15 Série III sont entièrement compatibles avec le signal audio des ampli-tuners numériques.

Le traitement de signal intégré autorise la reproduction des basses fréquences sur tous les canaux.

Pour tirer pleinement parti de ces possibilités, il est conseillé d'ajuster certains réglages sur votre ampli-tuner. Pour ce faire, utilisez le menu de l'afficheur de l'ampli-tuner, en vous reportant ci-dessous à la liste des réglages recommandés.

Enceinte

Gauche et droite - Canal central - Surround gauche et droite - Surround centre - LFE/Subwoofer

Réglage de l'ampli-tuner

• Avec un système Acoustimass 16 Série II ou un système Acoustimass 15 Série III mis à niveau.

Remarque: Si votre modèle d'ampli-tuner est doté de l'option LFE ou Subwoofer, celle-ci doit être sur ON et la valeur de l'option Crossover (fréquence de coupure) doit être le plus bas possible, en général 80 Hz.

Réception d'un signal audio numérique

Pour transmettre le signal audio numérique de votre lecteur de DVD à votre ampli-tuner, vous devez établir une connexion audio numérique entre ces deux appareils (Figure 10).

1. Utilisez soit l'entrée Optical, soit l'entrée Coaxial (mais pas les deux à la fois) du récepteur pour recevoir le signal numérique du lecteur de DVD.
2. N'oubliez pas de sélectionner la sortie numérique dans le menu de paramétrage de votre lecteur de DVD.

Pour toutes informations supplémentaires, consultez la notice d'utilisation fournie avec votre amplificateur.

Connexions de signal numérique

Figure 10

Réglage de l'ampli-tuner analogique

Pour les applications Surround analogiques (et non numériques), il est recommandé de régler le mode Surround centre de l'ampli-tuner sur WIDE (large). Consultez la notice d'utilisation fournie avec votre amplificateur pour toutes instructions relatives à ce réglage.

Dépannage

Si vous rencontrez un problème avec votre système d'enceintes Acoustimass®, arrêtez la source sonore et essayez les solutions ci-dessous. Si le problème persiste, contactez votre revendeur Bose® afin de convenir d'un rendez-vous pour maintenance. Vous pouvez également contacter Bose directement. Il vous suffit de consulter la liste des adresses figurant dans le carton d'emballage.

Problème	Mesure corrective
Le système ne fonctionné pas du tout	• Assurez-vous que l'ampli audio/vidéo ou Home Cinéma et le module Acoustimass amplifié sont bien branchés sur une prise secteur murale et que l'ampli-tuner Home Cinema est sous tension. • Assurez-vous qu'une source sonore a été sélectionnée au niveau de l'ampli-tuner Home Cinema (vidéo, CD, DVD, tuner)
Aucun son n'est émis.	• Augmenteze le volume. • Débranchez le casque, le cas échéant. • Vérifiez les branchements des enceintes. • Assurez-vous que le module Acoustimass amplifié et l'ampli-tuner sont bien alimentés. • Pour le son numérique, assurez-vous qu'un cable coaxial ou optique relié la sortie digitale du lecteur DVD à l'entrée numérique de votre ampli-tuner Home Cinema. • Assurez-vous que la source audio sélectionnée est correcte. Par exemple, sélectionnez bien la lecture DVD audio sur l'amplificateur et le lecteur pour qu'un son puisse être entendu à partir d'un DVD.
Absence d'effet Surround	• Vérifiez que la source sonore compte bien des effets Surround. • Si vous utilisez le mode Dolby Pro-Logic, vérifiez que le mode Surround est bien en fonction (ON). • Vérifiez que la source (DVD, laser disc ou programme TV) est bien encodée en Dolby Digital. • Vérifiez que votre ampli-tuner Home CinemaTRAITE un signal issu d'un magnétoscope Hi-Fi, d'un téléviseur stéreo, d'un laser disc, d'un lecteur de DVD ou d'une quelconque autre source importante du son Surround. • Si vous utilisez une source numérique, vérifiez que les réglages sont corrects au niveau de l'ampli-tuner Home Cinema.
Absence de basses	• Vérifiez que les connexions des enceintes sont correctes (bague rouge sur borne rouge, + sur +).
Manque ou excès de basses	• Rapprochez le module Acoustimass amplifié d'un mur ou d'un angle pour augmenter le niveau de basses, ou éloignez-le pour obtenir moins de graves. • Réglez le niveau de LFE ou de compensation.
Le son est mauvais.	• Vérifiez qu'aucun cable d'enceinte n'est endommagé. • Diminuez le volume de tous les éléments externes raccordés à l'ampli-tuner Home Cinema.

Service client

Pour obtenir de l'aide afin de résoudre vos éventuels problèmes, contactez le service client local de Bose. Consultez la liste d'adresses incluse dans le carton d'emballage.

Nettoyage des enceintes

Les coffrets des enceintes Acoustimass® doivent être nettoyés uniquement à l'aide d'un chiffon doux et sec. N'utilisez aucun aérosol à proximité du système, et ne laissez aucune liquide pénétrer par une des ouvertures. De même, n'utilisez pas de solvents, de produits chimiques ou de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des abrasifs.
