MOTEUR MISTRAL 800 - Ventilateur mural ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moteur d'aspiration extérieur mural pour hotte
Marque	ROBLIN
Modèle	MOTEUR MISTRAL 800
Alimentation électrique	220-240 V~ 50 Hz / 220 V~ 60 Hz
Puissance nominale	145 W
Classe de protection	I (mise à la terre)
Câble d'alimentation	HO5VVF 3 × 0,75 mm² avec fiche normalisée 10/16 A
Diamètre de raccordement	200 mm (tuyau flexible)
Distance recommandée entre hotte et moteur	3 à 6 mètres
Type de filtre	Filtres métalliques amovibles
Nettoyage des filtres	À la main avec détergent liquide ou au lave-vaisselle tous les 2 mois
Nettoyage de la carrosserie	Avec détergent non abrasif et éponge légèrement humide
Entretien du conduit d’évacuation	Vérifier le bon écoulement tous les 6 mois
Protection contre les retours de gaz	Dépression max. dans la pièce < 0,04 mbar
Utilisation recommandée	Avant et après cuisson (5 min) ; 3 vitesses selon type de cuisson
Garantie	Garantie contractuelle sous réserve d’installation par un installateur qualifié
Certifications	CE (2006/95/CE, 2004/108/CE, 93/68)
Numéro de série	07/3C/000848 (fourni à titre d’exemple)

FOIRE AUX QUESTIONS - MOTEUR MISTRAL 800 ROBLIN

Quelle est la tension d'alimentation du MOTEUR MISTRAL 800 ?

L'appareil fonctionne sous 220-240 V~ 50 Hz ou 220 V~ 60 Hz. Vérifiez la plaque signalétique à l'intérieur de la hotte pour confirmer la tension de votre réseau.

Le moteur peut-il être installé à l'intérieur ?

Non, le groupe d'aspiration extérieur mural doit être installé à l'extérieur du bâtiment, jamais à l'intérieur. Suivez les consignes de pose pour garantir une ventilation correcte.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques doivent être nettoyés tous les deux mois environ. Vous pouvez les laver à la main avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle. Un nettoyage régulier assure un bon rendement.

Quelle est la puissance électrique du moteur ?

La puissance nominale du moteur est de 145 W (voir plaque signalétique).
Attention : ne pas dépasser la puissance prescrite pour l'éclairage si votre hotte en est équipée.

Quel diamètre de conduit utiliser pour le raccordement ?

Le raccordement doit se faire avec un tuyau flexible de diamètre 200 mm. Ne réduisez jamais ce diamètre et limitez le nombre de coudes pour garantir un bon écoulement d'air.

Puis-je utiliser une rallonge électrique ?

Il est déconseillé d'utiliser une rallonge. Si le câble d'alimentation est trop court, faites appel à un électricien qualifié pour modifier l'installation électrique en respectant les normes en vigueur.

Comment entretenir la carrosserie du moteur ?

Nettoyez régulièrement la carrosserie avec un détergent non abrasif et une éponge légèrement humide. N'utilisez jamais d'éponges ou chiffons trempés, et n'introduisez aucun objet dans les ouvertures d'évacuation.

Que faire en cas de dysfonctionnement ?

En cas d'anomalie, débranchez l'appareil et contactez votre installateur. Les pièces endommagées ne doivent être remplacées que par un atelier agréé par le fabricant, utilisant des pièces d'origine.

Quelle est la distance idéale entre la hotte et le moteur ?

Pour une installation efficace et un bon confort acoustique, prévoyez une distance de 3 à 6 mètres entre la sortie de la hotte et le moteur Mistral.

Le MOTEUR MISTRAL 800 est-il compatible avec toutes les hottes ROBLIN ?

Ce moteur est conçu pour être installé avec une hotte sans moteur de la gamme ROBLIN. Vérifiez les compatibilités auprès de votre installateur ou dans la notice de votre hotte.

MODE D'EMPLOI MOTEUR MISTRAL 800 ROBLIN

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entrenir dans les valeurs conditions.

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.

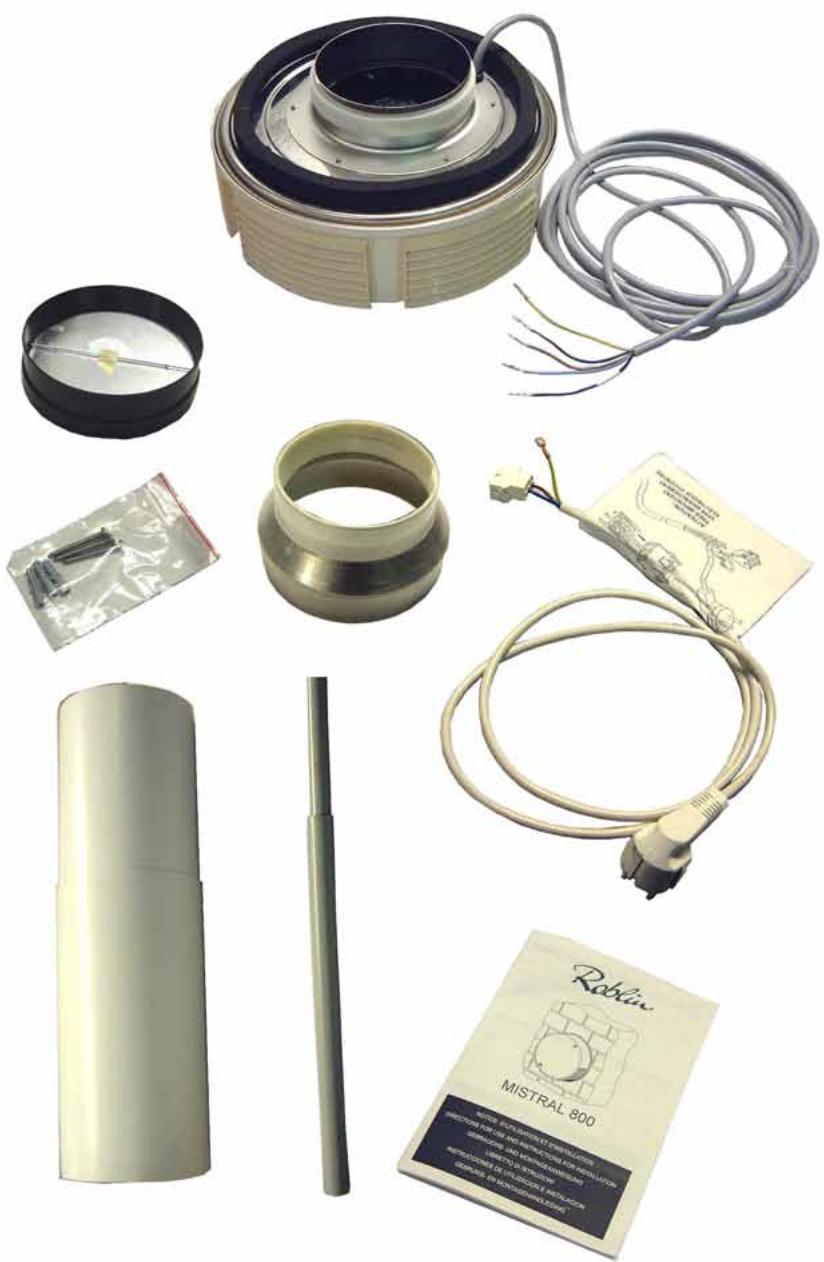

Avec ce kit, il est possible d'installer à distance le moteur de la hotte à l'intérieur de l'habitation. L'installation devra être effectuee par un personnel qualifie en accord avec les directives reglementaires edictees par les services competents en matière de renouvellement d'air. Le fabricant ne pourra etre tenu pour responsable des dégats resultant d'une installation incorrecte ou de sa non-conformite.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effetacter une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
• La dépression maximum cree dans la piece doit etre inférieur a 0.04 mbar, ce qui evite un retour de gaz de combustion.
  L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

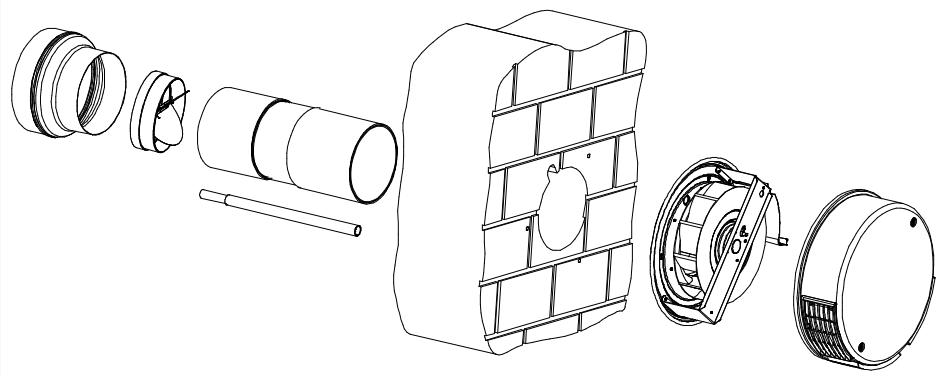

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installerur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.

Le Groupe pour Aspiration Exterrieure Murale est destiné à être installé à l'extérieur, mais ne doit pas être installé à l'intérieur.

Pour obtenir une installation efficace et un bon comport acoustique, il convient de prévoir une distance entre la sortie de la hotte et le moteur Mistral de 3 à 6 metres.

a)Définir l'endetroit de pose de l'appareil, en fonction de l'emplacement de la hotte.

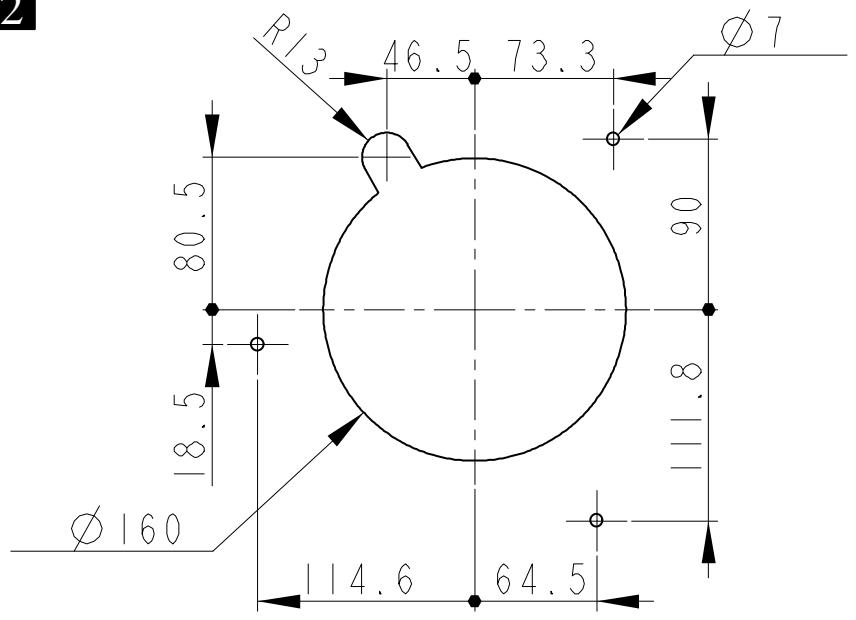

b)Percer le mur à l'endetroit de la pose suivant la figure n^2

c) Dévisser les 2 écrous borgnes du couvercle de l'appareil et enlever celui-ci.

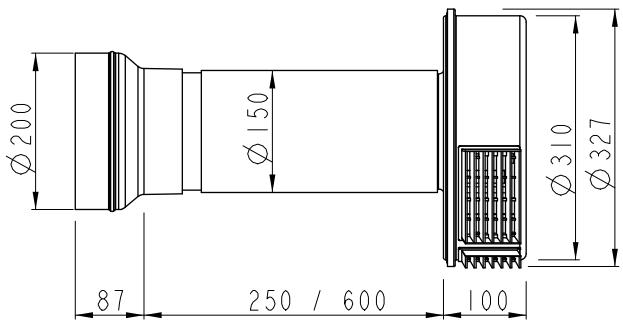

d)Emboiter l'element de longueur 300 mm du fourreau téléscopique sur la buse de l'appareil.

e)Passer le cordon d'alimentation dans le tube t'éscopique 20mm

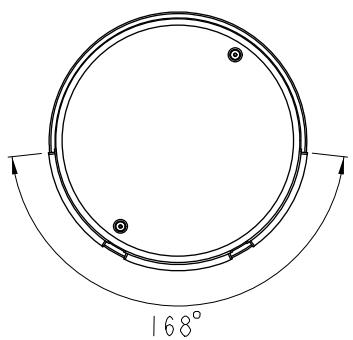

f)Positionner l'appareil au mur et l'orienter de façon que les grilles seprésentent vers le bas.

g) A l'aide des vis inox et des chevilles fournies, fixer l'appareil au mur.

h)Remetre en place le couvercle de I'appareil, et visser les 2 ecrous borgnes.

i)Sceller le fourreau téléscopique, du (:oté interieur.j)Effectuer le raccordement du tuyau flexible 200 sur la sortie du capteur, ainsi que sur le fourreaudu Groupe pour Aspiration Extérieure. Ne pas réduire ce diamètre et minimiser la longueurnombre de coudes, afin de garantir le bon écoulement du flux d'air.

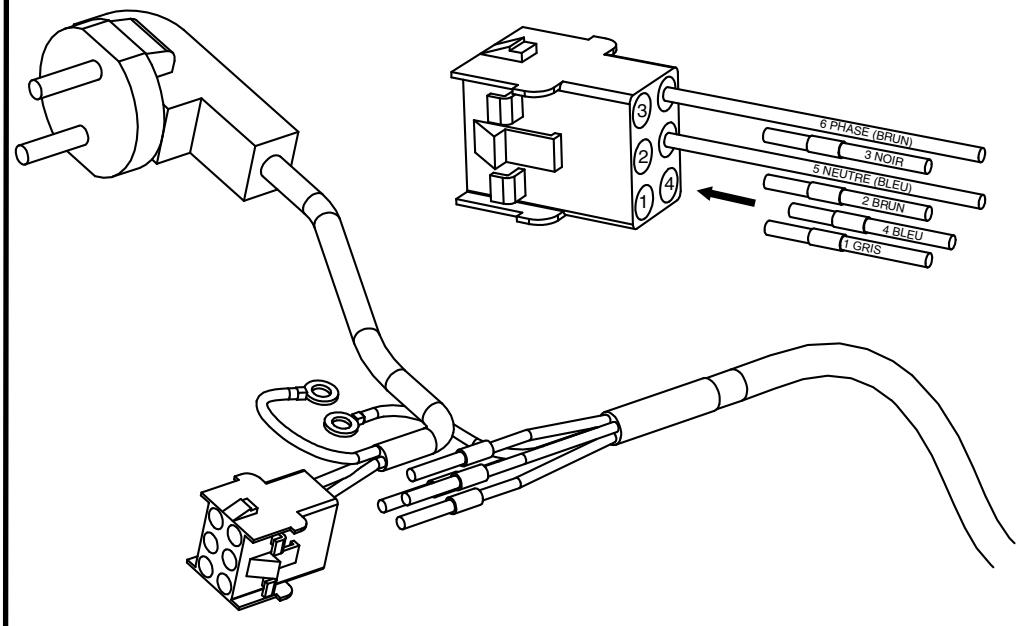

k)Raccorder le cordon d'alimentation du Groupe pour Aspiration Extérieure Murale sur le connecteur 6 voies fourni, en respectant la figure n^3

I)Connector electriquement la fiche du cordon du Groupe pour Aspiration Extérieure Murale sur lecapteur ou la hotte sans moteur.

4 CONSEILS D'UTILISATION.

Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentes; La première vitesse est conseillée pour les cuissons à feu doux et pour les saus. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forté émanation de graisses et vapeur.
IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flames libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

5 ENTRETIEN.

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a eté concu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).
Carrosserie.

Nettoyer régulierrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil,mettre I'interrupteur d'allumage des lampes en position eteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

6 GARANTIE ET SERVICE APRÉS-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplié que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
  Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

-L'éclairage: lampes incandescentes, halogènes ...
- Les filtres.

7 REMARQUES.

Cet équipement est conforme à la norme européen sur la basse tension 2006/95/CE relative à la sécurité électric et aux normes européennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barre est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et Electroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Plaque Signalétique

N° série: 07/3C/000848

220-240V\~50Hz

220V~60Hz

1:145W

W

TOT:45W

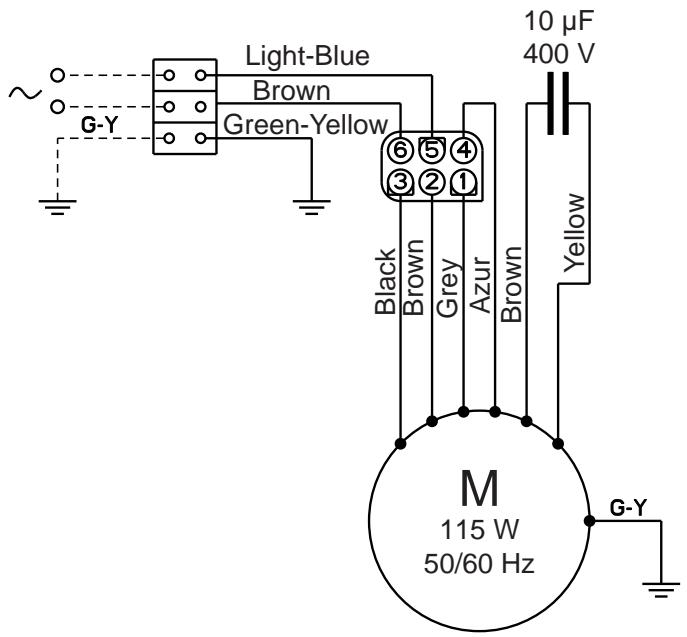

1

2

3

BLACK - NOIR- SCHWARZ

BLUE-BLEU-BLAU

BROWN - BRUN - BRAUN

GREEN YELLOW - VERT JAUNE - GRUN GELB

WHITE - BLANC - WEISS

GREY - GRIS - GRAU

LIVE - PHASE - PHASE

NEUTRAL - NEUTRE - NulleITER

Composants

Components

Baulemente

Componenti

Components

Onderdelen

UK ELECTRICAL CONNECTION ELECTRICAL REQUIREMENTS

Fiche de sécurité class 1, 250 V~ 10A

2poles ^+ terre.
