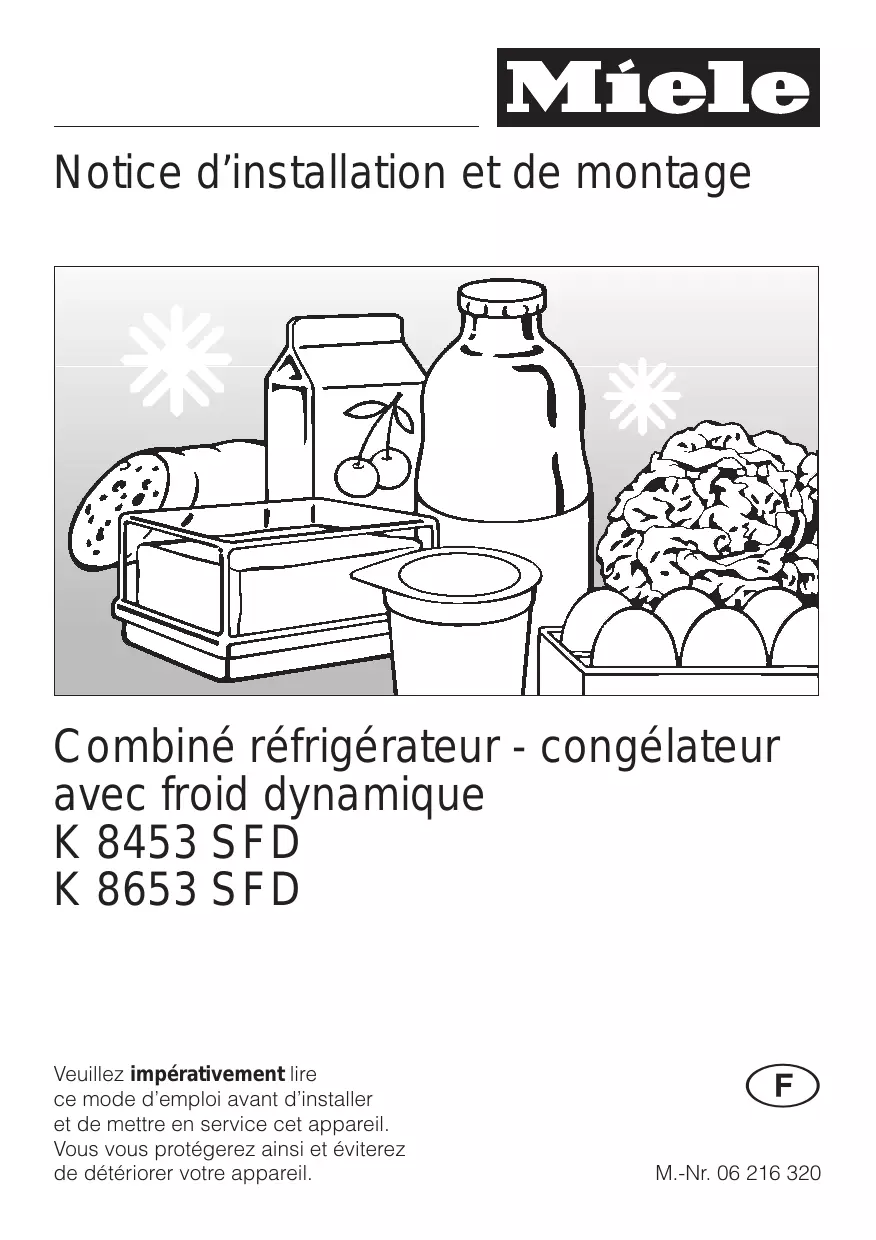

MODE D'EMPLOI K8653SFD-1BLANC MIELE
Notice d'installation et de montage
Combiné réfrigérateur - congélateur avec froid dynamique
K 8453 SFD
K 8653 SFD
Table des matières
Description de l'appareil 4 Votre contribution à la protection de l'environnement 5 Prescriptions de sécurité et mises en garde 6 Comment économiser de l'énergie ? 10 Mise en marche et arrêt de l'appareil 12 En cas d'absence prolongée 12 Choix de la bonne température 13 ... dans la zone de réfrigération 13 ... dans le compartiment de congélation 13 Sélection de la température 13 Affichage de température 14 Les fonctions SuperFrost et Froid dynamique 15 Processus de congélation pour les produits frais 15 Fonction SuperFrost 15 Le Froid dynamique 16 Bonne utilisation de la zone de réfrigération 17 Les différentes zones de froid 17 Zone la plus froide dans la zone de réfrigération 17 Zone la moins froide dans la zone de réfrigération 17 Aliments inadaptés au réfrigérateur 17 Conseils pour la réfrigération et la conservation 18 Fruits et légumes 18 Aménagement intérieur 19 Conseils pour la congélation et la conservation 20 Conservation de produits surgelés 20 Congélation de produits frais 20 Conseils pour la congélation 20 Emballage 21 Avant la congélation 21 Mise en congélation 21 Décongélation de produits congelés 21 Préparation de glaçons 22 Rafraîchissement rapide de boissons 22 Dégivrage 23 Zone de réfrigération 23 Compartiment de congélation 23
Entretien 25 Carrosserie, intérieur de l'appareil, accessoires 25 Poignée 25 Grille d'aération 26 Joint de porte 26 Grille métallique de la paroi arrière 26 Que faire si... ? 27 Origines des bruits 30 Service Après-Vente 31 Branchement électrique 32 Conseils d'installation 33 Lieu d'installation 33
Classe climatique 33
Aération 33 Installation de l'appareil 33 Ajuster l'appareil 33 Inversion du sens d'ouverture de porte 34 Encastrement 38

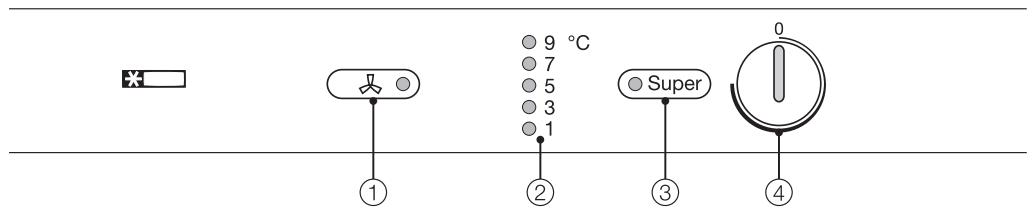

(1) Touche et voyant Froid Dynamique ② Affichage de température
③ Touche et voyant SuperFrost ④ Sélecteur de température et touche Marche / Arrêt

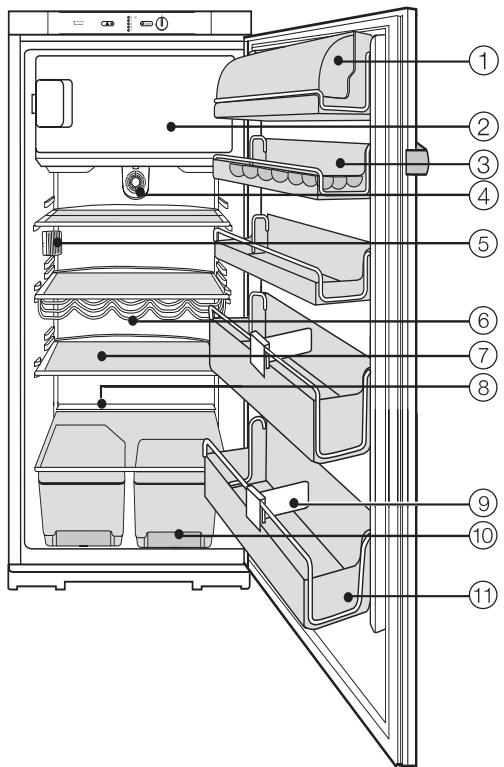

① Compartiment à beurre et fromage ② Compartiment de congélation ③ Balconnet à œufs ④ Ventilateur ⑤ Éclairage intérieur ⑥ Rangement à bouteilles ⑦ Tablette Conduit et orifice d'évacuation de l'eau de dégivrage ⑨ Cloison de maintien pour bouteilles (en série ou en option suivant modèle) ⑩ Bacs à fruits et légumes ⑪ Balconnet contre-porte
Enlèvement de l'emballage
L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.
Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En principe, votre revendeur reprend l'emballage.
Enlèvement de l'ancien appareil
Les anciens appareils contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.
Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adaptés à l'enlèvement de ce type d'appareils.
Veillez à ne pas endommager les tubes du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.
Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".
Cet appareil répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée peut néanmoins causer des dégâts corporels et matériels.
Lisez le mode d'emploi avec attention avant de mettre votre appareil en service. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.
Conservez ce mode d'emploi et remettez-le à un éventuel futur propriétaire.
Utilisez cet appareil uniquement pour conserver des produits surgelés, congeler des produits frais et préparer des glaçons. Tout autre utilisation est interdite et peut être dangereuse. Le fabricant n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.
Sécurité technique
Ce congélateur contient du frigorigène Isobutane (R600a), un gaz naturel peu polluant mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre. Le recours à ce frigorigène peu polluant a en partie entraîné une augmentation des bruits d'utilisation. En plus des bruits de fonctionnement normaux du compresseur, il est ainsi possible que des bruits d'écoulement dans l'ensemble du circuit de refroidissement soient audibles. Ces effets secondaires sont malheureusement inévitables bien qu'ils n'aient aucune incidence sur le fonctionnement même de l'appareil. Veillez à n'endommager aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. Les projections d'Isobutane peuvent causer des lésions oculaires ! Si des pièces sont endommagées : évitez de placer l'appareil près de flammes ou de sources de chaleur, débranchez l'appareil, aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes et avertissez le SAV.
La pièce où est installé le congélateur doit être proportionnelle à la quantité de frigorigène contenue dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites. Le volume de la pièce doit être d'au moins 1 m³ pour 8 g de frigorigène. La quantité de frigorigène est indiquée sur la plaque signalétique à l'intérieur du congélateur.
Avant de brancher l'appareil, comparez impérativement les données de raccordement (tension et fréquence) figurant sur la plaque signalétique avec celles du réseau électrique. Ces données doivent absolument concorder pour éviter toute détérioration de l'appareil. Interrogez un électricien en cas de doute. La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un professionnel. Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique). Le bon fonctionnement de l'appareil n'est garanti que si celui-ci est monté et raccordé conformément au mode d'emploi. Le montage et la mise en service de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions nécessaires au fonctionnement de l'appareil en toute sécurité soient réunies.
Les interventions techniques ne doivent être exécutées que par des professionnels. Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.
L'appareil est déconnecté du réseau uniquement si l'une des conditions suivantes est remplie :
- la fiche de l'appareil est débranchée. Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.
- le fusible de l'installation domestique est désactivé.
- le fusible de l'installation domestique est manquant.
Ne branchez pas l'appareil à l'aide d'une rallonge, qui ne garantit pas la sécurité suffisante (risque de surchauffe...).
Prescriptions de sécurité et mises en garde
Utilisation
Ne touchez pas les produits congelés avec les mains mouillées.
Elles peuvent geler. Risque de blessure !
N'utilisez pas d'appareils électriques dans l'appareil (pour la fabrication de glace par ex.).
Des étincelles peuvent se produire.
Risques d'explosion !
Ne consommez jamais de glaçons ou d'esquimaux glacés, sorbets en particulier, qui sortent directement du congélateur. Les températures très basses des glaces peuvent geler les lèvres ou la langue. Risque de blessure !
Ne recongelez jamais d'aliments partiellement ou totalement décongelés. Consommez-les le plus rapidement possible, car ils perdent leur valeur nutritive et s'abîment. Vous pouvez recongeler des aliments cuisinés préalablement.
Ne stockez pas de produits explosifs dans le congélateur. L'enclenchement du thermostat peut provoquer des étincelles. Ces dernières peuvent faire exploser les mélanges inflammables.
Placez les alcools forts verticalement dans la zone de réfrigération et veillez à ce que les bouteilles soient bien fermées hermétiquement.
N'entreposez pas de boîtes de conserve ni de bouteilles de boissons contenant du gaz carbonique ou des liquides dans le congélateur. Les boîtes et bouteilles peuvent exploser. Vous pouvez vous blesser et endommager votre appareil.
Sortez les bouteilles que vous avez mises à rafraîchir au congélateur au plus tard une heure après. Elles risqueraient d'exploser sinon. Risques de blessures !
Ne consommez pas d'aliments stockés au congélateur depuis longtemps, vous risquez de vous intoxiquer. La durée de conservation dépend de nombreux facteurs comme par exemple le degré de fraîcheur, la qualité des aliments et la température de conservation. Respectez les dates limites de conservation indiquées par les fabricants d'aliments.
N'utilisez pas d'objets pointus ou coupants pour
- enlever les couches de givre ou de glace,
- décoller les glaçons et aliments pris dans la glace.
Vous risquez de percer le circuit frigorifique et l'appareil sera inutilisable.
Ne placez jamais d'appareils électriques ou de bougies dans le congélateur pour accélérer le dégivrage. Vous pouvez endommager le plastique.
N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulsants qui endommagent le plastique et sont nocifs pour la santé. Ne traitez pas le joint du couvercle avec des huiles ou des graisses, sinon il devient poreux. Ne recouvrez pas la grille d'aération de l'appareil. Sinon l'aération n'est plus assurée. La consommation risque également d'augmenter et des éléments de l'appareil peuvent être endommagés. Cet appareil est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites. La classe climatique est indiquée sur la plaque signalétique de l'appareil. Une température ambiante plus basse entraîne un arrêt prolongé du compresseur, de sorte que le congélateur ne peut fournir la température nécessaire. N'utilisez en aucun cas de nettoyeur vapeur pour nettoyer l'appareil. La vapeur peut humidifier les pièces sous tension et provoquer un court-circuit.
Enlèvement de l'ancien appareil
Détruisez la serrure à ressort ou à pêne de votre ancien réfrigérateur dont vous voulez vous débarrasser. Vous éviterez que les enfants ne s'y enferment en jouant, au péril de leur vie. Rendez les appareils usagés inutilisables. Débranchez l'appareil et coupez le cordon d'alimentation. N'endommagez aucune pièce du circuit frigorifique, en
- perçant les conduits de l'évaporateur contenant du frigorigène.
- coudant les tubulures
- rayant les revêtements de surface.
Les projections de frigorigène peuvent provoquer des lésions oculaires.
Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.
Comment économiser de l'énergie ?
| Consomation d'énergienormale | Consommation d'énergieélevée |
| Installation | Dans des locaux aérables | Dans des locaux, non aérables |
| Protégés des rayons de soleils di-rechts | Avec rayons de soleils directs. |
| Pas à côté d'une source de cha-leur (chauffage, cusinière) | A côté d'une source de chaleur (chauffage, cusinière) |
| Avec température idéale d'env.20 °C | Avec température ambientelevée. |
| Réglage de la températurethermostat "nombres approximatifs"(réglage par paliers) | Avec réglage moyen de 2 à 3. | Avec réglage Elevé : Plus la tem-pérature est BASSE, plus la consommation d'énergie est élevée ! |
| Réglage de la températurethermostat "au degréprès"(affichage numérique) | Compartment du bas 8 à 12 °C | Pour les apparciels avec fonctionMaxiFroid, veiller à ce qu'avcedes températures ambantes plus élevées que 16 °C, l'interrupteur soit étant. |
| Compartment de réfrigération 4 à5 °C |
| Zone Biofresh environ 0 °C |
| Compartment de congélation-18 °C |
| Utilisation | N'ouvrir la porte que quand né-cessaire et le moins longtemps possible. | Ouverture de portetrop fréquenteet trop longue = perte de froid |
| Bien ranger vos alimentés. | Le désordre signifie un temps de recherche prolongé et donc un temps d'ouverture de la porte plus long. |
| Laisser refroidir les boissons et les-aliments chauds avant de les ran-ger dans l'appareil. | Les alimentés chauds dans l'appa-reil engendrent des temps defonctionnement du compresseurplus longs (l'appareil tente de re-froidir le plus rapidement pos-sible) |
| Ranger les alimentés bien emballés ou bien recouverts. | L'évaporation ou la condensationde liquides dans le réfrigerateurcontribuents à une perte de la production de froid. |
| Pourdécongeler un aliment, leplacer au réfrigérateur. | |
| Ne pas surcharger les comparti-ments afin que l'air puisse circu-ler. | |
| Consommation d'énergienormale | Consommation d'énergieelevée |
| Dégivrage | Effectuer le dégivrage du comptiments de condélation quand la couche de glace est de plusieurs centimètres. | Une couche de glace trop epaisse diminue la production de froid et augmente la consommation d'électricité. |
Avant la première utilisation
Nettoyez l'intérieur et les accessoires à l'eau tiède. Séchez le tout avec un chiffon.
Laissez reposer le congélateur après son transport de 1/2 à 1 heure avant de le brancher. Ceci est très important pour garantir son bon fonctionnement ultérieur !
Enclencher l'appareil
À l'aide d'une pièce, tournez le sélecteur de température sur la droite jusqu'à ce que l'afficheur de température s'allume.
Ne tournez pas le sélecteur de température plus loin que la butée afin de ne pas l'abîmer.
L'appareil commence à produire du froid et l'affichage de température indique la température souhaitée. L'éclairage intérieur de la zone de réfrigération s'allume à l'ouverture de la porte.
Laissez l'appareil fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse.
Mettre l'appareil hors tension
À l'aide d'une pièce, tournez le sélecteur de température sur la gauche sur la position "0".
La production de froid et l'éclairage intérieur sont désactivés.
En cas d'absence prolongée
Si vous n'utilisez pas l'appareil pendant une période relativement longue,
mettez l'appareil hors tension, débranchez-le, dégivrez la zone de congélation, nettoyez l'appareil et laissez la porte du congélateur légèrement ouverte pour éviter les odeurs.
En cas d'arrêt prolongé de l'appareil, de la moisissure risque de se former si le couvercle reste fermé et que l'appareil n'a pas été nettoyé.
Il est très important de sélectionner correctement la température pour bien conserver les aliments. Ceux-ci s'abîment vite sous l'action de micro-organismes et une bonne température de conservation peut retarder, voire empêcher leur dégradation puisqu'une température très basse ralentit leur développement.
La température à l'intérieur de l'appareil augmente
- en fonction de la fréquence et de la durée de l'ouverture de la porte de l'appareil,
- en fonction de la quantité d'aliments surgelés conservés,
- en fonction de la chaleur des aliments à congeler,
- en fonction de la température ambiante de la pièce où est installé le congélateur. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.
... dans la zone de réfrigération
Nous conseillons une température de 5 °C dans l'appareil.
... dans le compartiment de congélation
Il faut obtenir une température de -18 °C pour congeler des aliments frais et les conserver longtemps. Le développement de ces organismes est largement freiné à cette température. Dès que la température dépasse -10 °C, la
décomposition des aliments par les micro-organismes reprend et ils se conservent moins longtemps. C'est pour cette raison qu'il ne faut recongeler des aliments partiellement ou totalement décongelés qu'une fois qu'ils ont été cuits. Les micro-organismes sont éliminés par des températures élevées.
Sélection de la température
Vous pouvez régler les températures des zones de réfrigération et de congélation à l'aide du régulateur de température.
À l'aide d'une pièce, tournez le sélecteur de température sur la droite.
Pendant le réglage, la température est affichée par clignotements.
Ne tournez pas le sélecteur de température plus loin que la butée afin de ne pas l'abîmer.
Plus le réglage du sélecteur est élevé, plus la température dans l'appareil est basse.
Affichage de température
L'affichage de température sur le bandeau de commande indique toujours la température souhaitée.
Si vous souhaitez par exemple que l'appareil fonctionne à 5 °C,
■ tournez le sélecteur de température à droite (en partant de 0) jusqu'à ce que 5 s'allume sur le bandeau d'affichage.
Dans la zone de congélation, vous pourrez ensuite régler une température moyenne de -18 °C.
Processus de congélation pour les produits frais
Les aliments frais doivent être congelés à cœur aussi rapidement que possible afin de conserver leur valeur nutritive, vitamines, aspect et goût.
Plus les aliments sont congelés lentement, plus les cellules perdent de liquide et plus elles se contractent. Seule une partie du liquide perdu est restituée aux cellules lors de la décongélation. Cela signifie en pratique que les aliments perdent une grande partie de leur jus. Cela se voit à la quantité de liquide dans lequel ils baignent après la décongélation.
Lorsque les aliments ont été congelés rapidement, les cellules perdent beaucoup moins de liquide et elles se contractent beaucoup moins. Elles retrouvent presque tout leur jus à la décongélation.
Fonction SuperFrost
Enclenchez la fonction SuperFrost avant de congeler des aliments frais dans les conditions importantes.
Exceptions :
- lorsque vous déposez des aliments déjà congelés dans votre congélateur.
- lorsque vous congelez seulement 1 kg d'aliments max. par jour.
Activation de la fonction SuperFrost
Il faut activer la fonction SuperFrost 6 heures avant de déposer les aliments à congeler. Si vous utilisez le pouvoir de congélation maximal de votre appareil, activez la fonction SuperFrost 24 heures au préalable.
- Appuyez sur la touche SuperFrost, le voyant s'allume. La température baisse à l'intérieur du congélateur car l'appareil fonctionne à plein rendement.
Lorsque la fonction SuperFrost est activée, l'éclairage intérieur s'allume même avec la porte fermée. Ce n'est pas une anomalie !
Les fonctions SuperFrost et Froid dynamique
Désactivation de la fonction SuperFrost
La fonction SuperFrost s'éteint automatiquement au bout de 65 heures. La diode de contrôle s'éteint et l'appareil fonctionne à nouveau avec une capacité normale.
Vous pouvez arrêter vous-même la fonction SuperFrost pour économiser l'énergie, dès qu'une température de congélation constante de -18 °C min est atteinte.
Appuyez sur la touche SuperFrost, le voyant s'éteint.
L'appareil se remet à fonctionner à puissance frigorifique normale.
Le Froid dynamique
Sans la fonction Froid dynamique, différentes zones de températures sont créées en raison de la circulation de l'air (l'air froid plus lourd descend vers le bas du réfrigérateur). Ces différentes zones de froid devraient être exploitées pour la bonne conservation de différents types d'aliments (voir chapitre "Bonne utilisation de la zone de réfrigération").
Si vous souhaitez conserver une quantité importante d'un même type d'aliments (pour une fête par ex.), vous avez la possibilité de répartir le froid de façon homogène dans l'ensemble du réfrigérateur grâce à la fonction de Froid dynamique.
Vous pouvez continuer à régler la température avec le sélecteur de température.
Nous vous conseillons d'utiliser le Froid dynamique lorsque :
- la température ambiante est élevée (supérieure à env. 30°C) et
- lorsque le taux d'humidité est élevé.
Enclenchez le froid dynamique
Appuyez sur la touche jusqu'à ce que la diode s'allume.
Veillez à ce que les fentes d'aération à l'arrière de l'appareil ne soient pas obstruées. Dans le cas contraire, la répartition homogène du froid ne peut être garantie.
Désactiver le froid dynamique
Étant donné que la consommation d'énergie augmente lorsque la fonction Froid dynamique est activée, nous vous conseillons de la désactiver dans les conditions normales d'utilisation.
Appuyez sur la touche jusqu'à ce que la diode s'éteigne.
Lorsque la porte est ouverte, le ventilateur s'arrête automatiquement pendant un moment.
Les différentes zones de froid
En raison de la circulation naturelle de l'air, des zones de température différentes sont détectées dans la zone de réfrigération. L'air froid, plus lourd, s'accumule dans la partie basse du réfrigérateur. Servez-vous des différentes zones de froid lorsque vous rangez vos aliments dans l'appareil.
Zone la plus froide dans la zone de réfrigération
Cette zone se situe normalement en bas du réfrigérateur, juste au-dessus des bacs à légumes.
Utilisez cette zone pour les aliments fragiles qui s'abîment rapidement, comme par exemple :
- le poisson, la viande, la volaille,
- la charcuterie, les plats cuisinés,
- les plats à base d'œufs ou de crème,
- les pâtes fraîches, les pâtes pour gâteaux, à pizzas, ou à quiche,
- les fromages au lait cru et autres produits à base de lait cru,
- légumes sous cellophane et autres aliments frais dont la date de péremption est liée à un stockage inférieur à 4°C.
Zone la moins froide dans la zone de réfrigération
La zone la moins froide se trouve dans la partie supérieure de la contreporte. Elle est idéale pour la conservation du beurre (afin qu'il soit plus facile à tartiner) et des fromages (afin qu'ils conservent leur goût).
ner) et des fromages (afin qu'ils conservent leur goût).
Ne gardez pas de substances ou de produits contenant des gaz combustibles (par ex. aérosols). Risques d'explosion !
Stockez les bouteilles d'alcool fort verticalement, dans des bouteilles fermées de façon totalement étanche. Ne pas stocker d'huile dans la contreporte.
Une éventuelle fuite pourrait en effet provoquer des fissures dans le plastique de celle-ci.
Les aliments ne doivent pas toucher la paroi du fond, sinon ils risquent de geler.
Certains aliments ne se conservent pas bien dans la zone de réfrigération, notamment :
Certains aliments ne se conservent pas bien dans la zone de réfrigération, notamment :
- fruits et légumes ne supportant pas le froid : bananes, avocats, papayes, fruits de la passion, aubergines, poivrons, tomates et concombres. fruits pas mûrs
- parmesan
- Conseils pour la réfrigération et la conservation
Conseils pour la réfrigération et la conservation
Conservez les aliments bien emballés ou bien recouverts. Vous éviterez ainsi la propagation d'odeurs et le dessèchement des aliments. Si la température est correctement réglée et que les règles d'hygiène de base sont respectées, la reproduction des bactéries et des salmonelles est considérablement ralentie.
Certains légumes dégagent des gaz qui accélèrent le processus de vieillissement. D'autres fruits et légumes réagissent à ces gaz. Il est donc déconseillé de mélanger certains fruits et légumes dans un même bac.
Certains légumes dégagent des gaz qui accélèrent le processus de vieillissement. D'autres fruits et légumes réagissent à ces gaz. Il est donc déconseillé de mélanger certains fruits et légumes dans un même bac.
Exemples de fruits qui dégagent des gaz :
pommes, fruits de la passion, abricots, poires, nectarines, pêches, prunes, avocats, papayes et figues.
Exemples de fruits qui réagissent aux gaz dégagés par d'autres aliments :
kiwis, brocolis, chou-fleur, choux de Bruxelles, mangues, melons, poires, nectarines, pêches, pommes, abricots...
Déplacer les tablettes
Les tablettes peuvent être déplacées en fonction de la hauteur des aliments.
Relevez la tablette par l'avant, tirez-la vers l'avant jusqu'à la moitié et retirez-la vers le bas ou vers le haut. Réinsérez la tablette avec la courbure arrière vers le haut à l'endroit souhaité. Le rebord arrière doit être tourné vers le haut afin que les aliments ne soient pas en contact avec la paroi et afin qu'ils n'y adhèrent pas.
Tablette convertible
(en série ou en option suivant modèle)
Afin de pouvoir ranger des éléments hauts comme par exemple les bouteilles et les récipients, une tablette convertible est à votre disposition. Vous pouvez faire glisser l'avant de cette tablette vers l'arrière.
- Soulevez légèrement la partie avant de la tablette en verre et poussez-la doucement sous la partie arrière.
Déplacer les clayettes
Poussez la clayette vers le haut et retirez-la par l'avant. Réinsérez la clayette à l'endroit souhaité. Veillez à ce qu'elle soit correctement posée sur les élévations.
Déplacer la cloison de maintien pour bouteilles.
(en série ou en option suivant modèle)
Vous pouvez déplacer la cloison vers la droite ou la gauche. Les bouteilles sont ainsi mieux maintenues lorsque vous ouvrez et fermez la porte.
Conseils pour la congélation et la conservation
Utilisation du compartiment de congélation
Utiliser le compartiment de congélation pour
- stocker des aliments surgelés,
- fabriquer des glaçons ou de la glace,
- congeler des aliments en petites quantités.
Conservation de produits surgelés
Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin
- si l'emballage n'est pas abîmé,
- la date limite de conservation,
- la température du congélateur du magasin. Si celle-ci n'atteint pas les -18 °C, les produits surgelés se conserveront moins longtemps. ■ Prenez les produits surgelés en dernier et transportez-les dans un sac isotherme ou du papier journal.
- Rangez vos produits surgelés dans votre congélateur immédiatement à votre retour.
Ne recongelez jamais de produits partiellement ou complètement décongelés. Vous pourrez les recongeler après les avoir cuisinés.
Congélation de produits frais
Utilisez uniquement des produits frais et de première qualité pour les congeler !
Conseils pour la congélation
Aliments pouvant être congelés : viande, volaille, gibier, poisson, légumes, fines herbes, fruits crus, produits laitiers, pâtisserie, plats cuisinés. Aliments pour lesquels la congélation est déconseillée : raisins, salade, radis, oignons, pommes et poires entières crues, viandes grasses, mayonnaise. - Blanchissez les légumes et les fruits après les avoir lavés avant de les congeler de façon à conserver leur couleur, leur goût, leur saveur et leur vitamine C. Plongez les légumes par portions 2-3 minutes dans l'eau bouillante. Sortez les légumes et faites-les refroidir rapidement à l'eau froide. Égouttez-les. - La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps. - Séparez les côtelettes, steaks, escalopes, etc. avec une feuille plastique pour éviter une congélation en bloc. - Ne salez pas et n'épicez pas les aliments crus et les légumes blanchis avant de les congeler. Vous pouvez saler et épicer légèrement les aliments cuisinés. La congélation modifie l'intensité du goût de certaines épices.
- Faites refroidir les aliments et boissons chaudes avant de les mettre au congélateur pour éviter un début de décongélation pour les autres produits déjà congelés et une augmentation de la consommation d'électricité.
Emballage
Congelez par portions.
- sacs de congélation en plastique
- rouleaux de film à souder en polyéthylène
- feuilles d'aluminium
- barquettes de congélation
Emballages à éviter
- papier d'emballage
- papier sulfurisé
- cellophane
- sac poubelle
- sacs plastiques utilisés pour les courses.
Chassez l'air de l'emballage. Fermez l'emballage hermétiquement avec
- caoutchoucs
- clips plastique
- attaches ou
- autocollants spéciaux pour congélation.
Vous pouvez bien entendu souder les sacs et films de congélation.
■ Inscrivez le contenu et la date de congélation sur l'emballage.
Avant la congélation
Pour une quantité supérieure à 1 kg d'aliments frais, appuyez sur la touche SuperFrost de manière à ce que la diode de contrôle clignote. La température dans la zone de congélation baisse de manière à ce que les aliments déjà congelés disposent d'une réserve de froid.
Mise en congélation
- Disposez les aliments à congeler à plat sur le fond du compartiment de congélation afin que la congélation se fasse le plus rapidement possible. Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc.
Les produits frais mis en congélation ne doivent pas entrer en contact avec des aliments déjà congelés pour ne pas provoquer un début de décongélation.
Décongélation de produits congelés
Vous pouvez décongeler les aliments
- au micro-ondes,
- au four en mode "Chaleur tournante" ou "Décongélation",
- à température ambiante,
- au réfrigérateur,
- au four vapeur.
Conseils pour la congélation et la conservation
Vous pouvez faire cuire les morceaux de viande ou de poissons plats partiellement décongelés dans une poêle chaude.
Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.
En règle générale, les légumes se cuisent congelés à l'eau bouillante ou dans la graisse chaude. Le temps de cuisson est légèrement plus court que pour les légumes frais.
Ne recongelez jamais de produits partiellement ou complètement décongelés. Vous pourrez les recongeler après les avoir cuits.

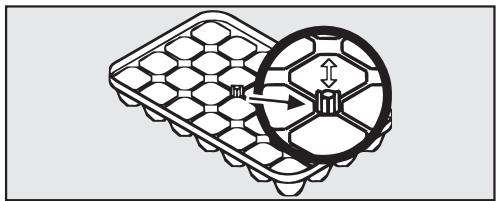

Préparation de glaçons
(avec bouchon obturateur en fonction du modèle)
Pousser la goupille de verrouillage vers le bas et remplir le bac à glaçons avec de l'eau. L'eau excédentaire s'écoule par l'orifice d'écoulement. Pousser la goupille de verrouillage vers le haut afin de verrouiller le bac à glaçons et posez-le sur le fond de la zone de réfrigération. Aidez-vous d'un objet à bout rond, une cuillère par exemple, pour détacher le bac à glaçons. - Les glaçons pourront plus facilement être retirés du bac à glaçons si vous les passez rapidement sous l'eau courante.
Rafraîchissement rapide de boissons
Si vous mettez des bouteilles à rafraîchir au congélateur, sortez-les au plus tard 1 heure après, sinon elles risquent d'exploser.
Zone de réfrigération
Pendant que la machine frigorifique fonctionne, il se peut que des gouttes d'eau se forment sur la paroi arrière de la zone de réfrigération. Étant donné que cet appareil est pourvu de la fonction de dégivrage automatique, il n'est pas nécessaire d'éliminer le givre et les gouttes d'eau.
L'eau de dégivrage s'écoule par un orifice et un petit conduit dans le système d'évaporation se trouvant à l'arrière de l'appareil.
Veillez à ce que l'eau de dégivrage puisse toujours s'écouler sans problème. Assurez-vous que l'orifice et le conduit d'écoulement sont toujours maintenus parfaitement propres.
La zone de congélation ne se dégivre pas automatiquement étant donné que les aliments congelés ne doivent pas décongeler.
Du givre et de la glace se forment à la longue sur les parois en fonctionnement normal. La production de froid est ainsi altérée et la consommation d'électricité augmente.
Ne raclez pas les couches de glace ou de givre ; cela pourrait abîmer les générateurs de froid et empêcher le bon fonctionnement de l'appareil.
Dégivrez l'appareil de temps en temps, au plus tard lorsqu'il s'est formé une couche de glace d'environ 5 mm. Il est préférable d'effectuer le dégivrage lorsque l'appareil est peu chargé ou vide.
Avant le dégivrage
Retirez les aliments à congeler et enroulez-les dans du papier journal ou dans une couverture. Stockez-les dans un endroit frais jusqu'à ce que le compartiment soit de nouveau prêt à congeler.
Pendant le dégivrage
Effectuez le dégivrage le plus rapidement possible. Plus le temps de stockage à température ambiante des produits congelés sera long, moins ils se conserveront.
- Arrêtez l'appareil et débranchez-le. Laissez la porte du compartiment de congélation ouverte. Épongez l'eau de dégivrage.
Vous pouvez accélérer le dégivrage en plaçant deux casseroles d'eau chaude (pas bouillante) sur un dessous de plat dans l'appareil. Dans ce cas, laissez la porte fermée lors du dégivrage afin que la chaleur ne s'échappe pas.
Ne placez jamais d'appareils de chauffage électrique, ni de bougies dans le congélateur, car ils peuvent endommager les pièces en plastique.
N'utilise pas de bombes dégivrantes, car elles peuvent dégager des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent les plastiques ou être nocives à la santé.
Après le dégivrage.
Nettoyez l'appareil et séchez-le. Il ne faut pas que l'eau de nettoyage pénètre par l'orifice d'évacuation de l'eau de dégivrage. Rebranchez la fiche dans la prise et remettez l'appareil sous tension par l'intermédiaire du sélecteur de température. - Reposez les aliments dans le compartiment de congélation.
N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, des solvants chimiques. Même les produits dits "sans agents abrasifs" sont à proscrire car ils enlèvent le brillant du plastique.
Veillez à ce qu'il n'y ait pas de pénétration d'eau dans la platine électronique ni dans la grille d'aération.
L'eau de nettoyage ne doit pas pénétrer dans les orifices d'écoulement pour l'eau du dégivrage.
N'utilisez jamais de nettoyeur vapeur. Celui-ci peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit. N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne!
Avant le nettoyage
- Mettez l'appareil hors tension, en tournant le sélecteur de température sur "0" et enlevez la prise. Retirez tous les aliments se trouvant dans l'appareil et entreposez-les dans un endroit frais. Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer. Pour le nettoyage de la tablette dans la zone de réfrigération, vous pouvez retirer les coulisses en inox.
Carrosserie, intérieur de l'appareil, accessoires
Nettoyez l'appareil au moins une fois par mois avec de l'eau tiède et un peu de produit vaisselle. Nettoyez toutes les pièces à l'eau. Le beurrier peut être lavé dans un lave-vaisselle. Nettoyez régulièrement l'orifice et le petit conduit d'évacuation de la zone réfrigération afin que l'eau de dégivrage puisse s'écouler sans problème. Rincez la carrosserie, l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Gardez les portes de l'appareil ouvertes pendant un moment.
Poignée
L'aluminium est un matériau sensible. L'angle de vision, l'incidence des rayons lumineux et l'environnement déterminent son potentiel réfléchissant et de ce fait l'impression optique générale d'un appareil.
La poignée en aluminium peut se décolorer sous l'action prolongée de certaines salissures. Enlevez immédiatement les salissures.
La poignée est sensible aux rayures et aux coupures.
Outre les produits de nettoyage cités, évitez également
- les produits pour inox,
- les produits anticalcaire,
- les détergents contenant des acides chlorhydriques,
- les produits de nettoyage abrasifs tels que la poudre et le lait à récurer,
- les éponges avec tampon abrasif ou les éponges contenant des restes de produits détergents.
- les détergents pour lave-vaisselle.
Grille d'aération
Nettoyez régulièrement la grille d'aération avec un pinceau ou un aspirateur. Les couches de poussières augmentent la consommation d'électricité.
Joint de porte
Ne traitez jamais le joint du couvercle avec de l'huile ou des graisses. Sinon il devient poreux à la longue.
Nettoyez les joints régulièrement à l'eau claire puis séchez-les à l'aide d'un chiffon.
Grille métallique de la paroi arrière
Dépoussiérez la grille métallique à l'arrière de l'appareil (échangeur de chaleur) au moins une fois par an. Les couches de poussières augmentent la consommation d'électricité.
Lors du nettoyage de la grille, veillez à ne pas arracher, couder ou endommager les cordons ou autres composants se trouvant à proximité.
Après le nettoyage
- Replacez toutes les pièces et tous les accessoires dans la zone de réfrigération. Rebranchez la fiche dans la prise et remettez l'appareil sous tension par l'intermédiaire du sélecteur de température. Déposez les aliments dans le réfrigérateur et fermez la porte.
Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.
Vous pouvez néanmoins remédier vous-même aux anomalies suivantes :
Que faut-il faire si ...
... l'appareil ne produit pas de froid ?
Vérifiez si le régulateur de température est positionné sur une position autre que "0". Vérifiez si la fiche de l'appareil est bien insérée dans la prise. Vérifiez si le fusible de l'installation domestique est bien enclenché. Si oui, appelez le SAV.
... si la température de la zone de réfrigération est trop froide ?
Augmentez la température à l'aide du sélecteur de température. Vérifiez que la porte du congélateur est bien fermée. - Une grande quantité d'aliments a-t-elle été congelée à la fois ? Étant donné que dans ce cas le générateur de froid fonctionne pendant un temps prolongé, la température du réfrigérateur baisse automatiquement. C'est pour cette raison qu'il est déconseillé de congeler plus de 2 kg d'aliments à la fois.
La fonction SuperFrost est encore activée. Elle se désactive automatiquement au bout de 65 heures.
... La fréquence et la durée d'enclenchement du compresseur augmentent ?
Vérifiez si les fentes d'aération dans le socle et en haut de l'armoire sont obstruées. - Les portes ont été ouvertes trop souvent ou vous avez congelé de grosses quantités d'aliments frais. Vérifiez si les portes ferment correctement. Vérifiez si les parois ne sont pas recouvertes d'une épaisse couche de givre. Si c'est le cas, dégivrez l'appareil.
... si les aliments congelés décongèlent parce que la température dans le congélateur est trop élevée ?
Si la température de la pièce est en dessous de cette règle pour votre réfrigérateur ? Augmentez la température de la pièce.
Le générateur de froid s'enclenche moins lorsque la température ambiante est trop BASSE. La température dans le congélateur risque donc de monter.
... les aliments congelés collent à la plaque ?
Décollez-les avec un objet plat et non pointu, un manche de cuiller par exemple.
... la paroi est recouverte d'une épaisse couche de glace ?
Vérifiez si les portes ferment correctement. Dégivrez l'appareil et nettoyez-le.
Une épaisse couche de glace réduit la puissance frigorifique et augmente la consommation d'électricité.
... l'éclairage intérieur du réfrigérateur ne fonctionne plus ?
La porte de la zone de réfrigération est restée ouverte pendant trop longtemps. L'éclairage intérieur s'éteint au bout d'environ 15 minutes d'ouverture. Dans le cas contraire, l'ampoule est défectueuse : débranchez l'appareil ou ôtez le fusible correspondant de l'installation domestique.

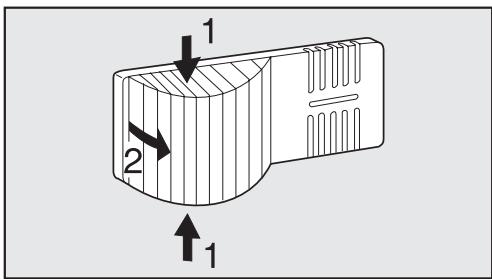

Appuyez sur les côtés du cache pour pouvoir le dégager par l'arrière. Dévissez l'ampoule et remplacez-la.
Caractéristiques de l'ampoule : 220 - 240 V, 15 W maximum, culot E 14.

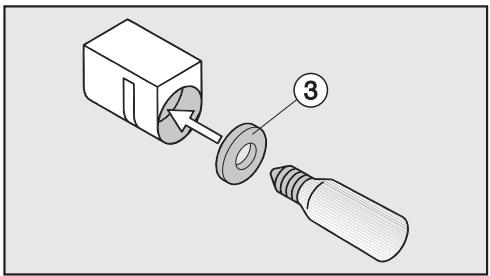

Vissez la nouvelle ampoule. Vérifiez que le joint (3) est bien positionné. Accrochez le cache de l'ampoule sur sa partie arrière et clipsez-le sur les côtés.
... l'éclairage interne est chaud alors que la porte de l'appareil n'a pas été ouverte pendant un certain temps ?
Il ne s'agit pas d'une anomalie !
- Lorsque la fonction SuperFrost est activée, l'éclairage intérieur s'allume même avec la porte fermée.
- L'appareil est équipé d'une fonction Maxifroid, ce qui signifie la chose suivante : lorsque la température ambiante est en dessous de 16°C, la machine frigorifique se met en route moins souvent pour les appareils sans la fonction Maxifroid. La température de la zone de congélation augmenterait trop. Avec la fonction Maxifroid électronique, l'éclairage intérieur s'allume également lorsque la porte est fermée de manière à ce que la zone de réfrigération soit réchauffée quand la température ambiante tombe en dessous de 16°C.
De par ce réchauffement, la machine frigorifique s'allume plus souvent et la zone de congélation reste toujours bien froide.
Lorsque la température ambiante descend en dessous de 10 °C, le fonctionnement de l'appareil n'est plus garanti. Faites en sorte que l'appareil se trouve toujours dans une température ambiante plus élevée.
... le fond du réfrigérateur est mouillé ?
L'orifice d'écoulement de l'eau de dégivrage est obstrué.
Nettoyez l'orifice et le conduit d'écoulement.
Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV. Ouvrez la porte de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au maximum la déperdition de froid.
Origines des bruits
| Bruits normaux | Quelle est leur origine ? |
| Brrrr.... | Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route. |
| Blubb, blubb.... | Les gargouillements ou les ronronnements viennent du fluide réfrigérant qui passé dans les conduits. |
| Clic.... | LesCLSiqueis sont audibles lorsque le thermostat active ou dé-sactive le moteur. |
| Sssrrrrr.... | Dans les appareils combinés ou No-Frost un léger bruit de fond provenant de la circulation d'air peut se faire entendre à l'inté-rieur de l'appareil. |
N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.
| Bruits que l'on peut éviter facilement | Quelle est leur origine et que peut-on faire pour les éviter ? |
| Claquement,clinquetement | L'appareil n'est pas nivélé : Ajustez l'appareil à l'aide d'un ni-veau. Pour cela,utilisez les pieds vissables sous l'appareil ouutilisez des cales. |
| L'appareil est en contact avec d'autres meubles ou d'autres appareils : Eloignez l'appareil des meubles et des autres appa-reils. |
| Des tiroirs,paniers ou surfaces bougent ou coincent : Con-trôlez les pièces escamotables et replacez-les correctement lecas échéant. |
| Des bouteilles ou des r'accipient s touchent : Séparez-les. |
| Le cable de transport se trouve encore à l'arrêtre de l'appa-reil : Retirez-le. |
En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :
ou
Veuillez indiquer le modèle et la référence de votre appareil. Vous trouverez la référence du modèle sur la plaque signalétique sur les parois latérales de votre appareil.
Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220 - 240 V et doit impérativement être branché à une prise avec mise à la terre. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF. Le branchement doit être conforme aux normes EDF.
Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil (norme DIN VDE 0664).
Prévoir un fusible d'au moins 10 A.
La prise devrait dans la mesure du possible se trouver à côté de l'appareil et être facilement accessible. Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).
L'appareil ne doit pas être branché sur des circuits d'onduleur, utilisés pour une alimentation électrique autonome comme par ex. une alimentation en énergie solaire. Dans le cas contraire, il peut y avoir une coupure de courant automatique en raison de pics de tension. L'électronique pourrait être endommagée. De même, l'appareil ne doit pas être utilisé avec des fiches économiseurs d'énergie étant donné que cela risquerait de réduire l'alimentation en énergie qui résulterait dans un réchauffement de l'appareil.
S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.
Le branchement doit être conforme aux normes EDF.
Ne posez pas d'appareils émettant de la chaleur comme par ex. les grille-pain ou les micro-ondes sur le réfrigérateur/congélateur. Cela ne ferait qu'augmenter la consommation d'énergie.
Lieu d'installation
N'installez pas l'appareil à proximité d'un four, d'un chauffage, ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.
Classe climatique
Cet appareil est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites. Elle est indiquée sur la plaque signalétique à l'intérieur de l'appareil.
| Classe climatique | Température ambiente |
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +18 °C à +38 °C |
| T | +18 °C à +43 °C |
Une température ambiante basse entraîne un arrêt relativement long du compresseur. Cela peut résulter dans des températures plus élevées dans l'appareil.
Aération
L'air sur la paroi arrière se réchauffe. C'est pour cette raison que les grilles d'aération ne doivent jamais être couvertes, afin de permettre à tout moment une aération impeccable. Il faut également régulièrement débarrasser les grilles de la poussière qui peut les recouvrir.
Installation de l'appareil
Retirez d'abord le passe-câble de la paroi arrière de l'appareil. Vérifiez si tous les éléments sur la paroi arrière de l'appareil bougent librement. Le cas échéant, repliez doucement les éléments pour les éloigner de la paroi de l'appareil. Glissez l'appareil doucement sur l'emplacement prévu. Il peut être installé avec la paroi arrière directement sur le mur.
Ajuster l'appareil
Ajustez l'appareil en vous servant des pieds de maintien, à l'aide de la clé à fourche jointe.
Inversion du sens d'ouverture de porte
Cet appareil est livré avec des charnières à droite. Si vous souhaitez des charnières à gauche, il vous faut inverser les ferrures de porte.

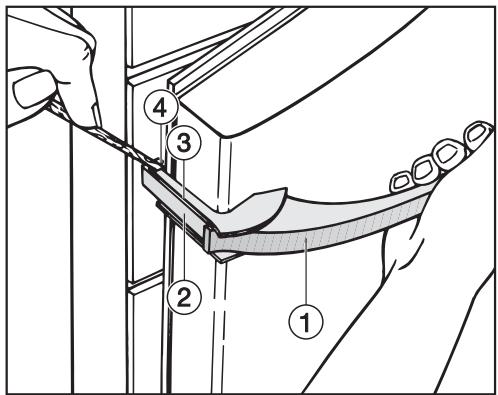

Interchanger les poignées :
Il faut tout d'abord défaire les poignées latérales sur la porte :
Lorsque vous tirez sur la poignée de porte ①, l'élément latéral de la poignée ② glisse vers l'arrière et un espace apparaît ④ entre l'élément de poignée ② et la plaque de fixation ③ de la poignée. Coincez un ustensile arrondi (un manche à cuillère en bois par exemple) dans l'espace ④ et repoussez doucement la poignée vers la porte.
Veillez à ce que l'ustensile ne glisse pas et n'abîme pas l'appareil.
L'élément de la poignée ② se défait.
Retirez l'élément de la poignée ②.
Défaites les 4 vis (Torx 15) de la plaque de fixation et retirez la poignée. Retirez les caches du côté opposé et remontez-les sur les trous.
Interchanger les portes :
Ouvrez la porte.
Dégagez la plinthe ① à l'aide d'un tournevis et faites-la pivoter vers l'avant pour la sortir. Enlevez la protection ② avec le tournevis et fermez la porte de l'appareil. Desserrez la vis ③. Dégagez le palier de porte ④ avec le pivot de charnière ⑤ par le bas, faites-le pivoter vers l'avant pour l'enlever.
Ouvrez la porte du bas, faites-la basculer vers le bas pour l'enlever. Veillez à l'entretoise ①. Retirez les caches ② à l'aide d'un tournevis par l'avant. Dévissez le pivot de la charnière du haut ③ à l'aide du six pans creux de la clé plate fournie et revissez-le du côté opposé. Remontez les caches ② de l'arrière et encliquetez-les à l'avant. Dégagez le support intercalaire ④ avec un tournevis et remontez le tout sur le côté opposé. Retirez les caches ⑤ des douilles des portes et remontez-les de l'autre côté.

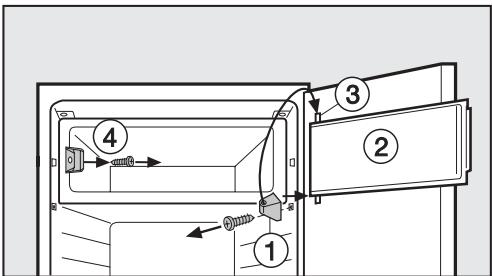

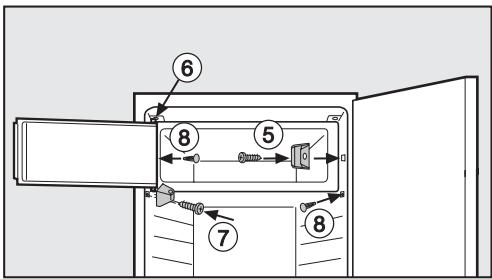

Porte du compartiment de congélation
Ne changez la charnière qu'en la maintenant, le remontage sera plus simple !
- Dévissez le support de palier ① et démontez la porte du compartiment de congélation ② avec le support de palier. Posez le support de palier sur la cheville de la porte du compartiment de congélation ③, et tournez la porte du compartiment de manière à ce que le palier se trouve en bas. Dévissez le crochet de fermeture ④.
Tournez le crochet de fermeture à 180° et revissez-le à l'opposé ⑤. Montez la porte du compartiment de congélation ⑥ et vissez le support de palier ⑦.
Inversion du sens d'ouverture de porte
Bouchez les trous avec des caches joints ⑧.
Monter la porte de l'appareil
Accrochez la porte dans le pivot de charnière ③ (veillez à l'entretoise ①) et fermez la porte (voir ill. page précédente).

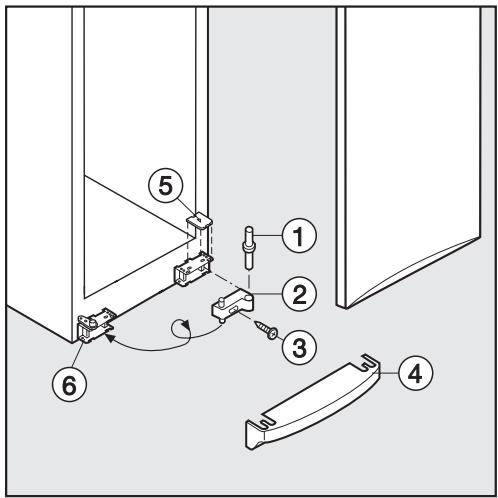

Sur le croquis suivant, la porte est représentée ouverte afin de bien suivre les opérations.
- Tournez le palier de porte ② de 180°, sortez le pivot de charnière ① et remontez-le du côté opposé. Montez les deux pièces dans le support ⑥. Pour ce faire, introduisez le pivot de charnière ① par le support dans le palier de porte ②, pivotez le palier de porte, poussez-le vers le haut et prémontez avec la vis ③. Ajustez la porte du bas par l'orifice oblong du support ⑥. Serrez ensuite la vis ③ à fond.
- Clipsez la plinthe ④ (jusqu'au déclic).
- Clipsez la protection ⑤, porte du bas ouverte, dans la plinthe.

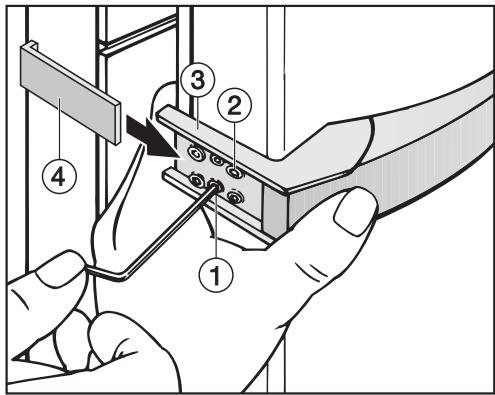

Remonter les poignées :
Veuillez suivre les indications concernant la fixation de la poignée afin d'éviter d'abîmer le joint de porte en cas de montage incorrect.
Vissez la poignée sans serrer les deux vis ② sur le côté opposé.
La plaque de fixation ③ doit être adjacente à la carrosserie de porte, de manière à ce qu'avec la porte fermée, la plaque de fixation et la paroi externe de l'appareil soient alignées.
Sinon,
visser les deux tiges filetées pré-montées ① à l'aide d'une clé à fourche jusqu'à ce que la plaque de fixation ③ se trouve à l'angle souhaité. ■ Serrez bien toutes les vis ②.
Faites glisser l'élément de poignée latéral ④ depuis le côté dans les guides de la plaque de fixation, jusqu'à ce que vous entendiez un clic.
Veillez à ce que l'élément de poignée latéral ④ n'entre pas en contact avec le joint de porte lors de l'ouverture de cette dernière. Cela risque à terme d'abîmer le joint !
Dans ce cas,
- redressez encore une fois la plaque de fixation ③ au-dessus des tiges filetées ① jusqu'à ce que la plaque de fixation et l'élément de poignée latéral ④ aient l'angle correspondant et que le joint ne soit pas touché lors de l'ouverture de la porte.

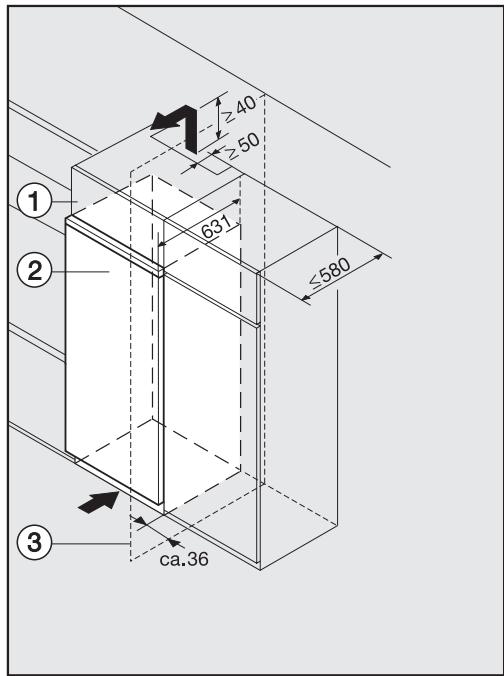

Cet appareil peut s'intégrer dans les linéaires de meubles de cuisine. Pour conserver une unité, il est possible de monter un meuble haut ① au-dessus de l'appareil.
Il est impératif de prévoir un espace d'aération d'une profondeur minimale de 50 mm à l'arrière de l'appareil. L'ouverture d'aération disponible sous le plafond de la cuisine doit partager un diamètre de 40 mm pour faciliter l'évacuation de l'air chaud. Sinon le compresseur doit fonctionner davantage pour augmenter sa production de froid, ce qui accroît également la consommation d'électricité.
Les orifices d'entrée et de sortie d'air doivent rester dégagés et être dépoussiérés régulièrement.
Lorsque l'appareil est encastré entre deux meubles normalisés (profondeur max. 580 mm), il peut être placé directement à côté des meubles de cuisine. La porte de l'appareil (2) dépasse en façade de 34 mm sur les côtés et de 51 mm au centre ce qui permet de l'ouvrir et de la fermer très facilement.
Lorsque l'appareil est installé contre un mur ③, il faut laisser un espace de 36 mm entre le mur et l'appareil côté charnières pour le dépassement des poignées lorsque la porte est ouverte complètement.
9 av. Albert Einstein - Z. I. du Coudray
R.C.S. Bobigny B 708 203 088
Show room
Espace encastrables
55, Boulevard Malesherbes
75008 Paris
Tél. : 01 44 90 90 00
Service consommateurs
Tél. : 0 892 68 52 20
(0,34 € TTC/mn)
Service après-vente national du constructeur
N°Azur 0810061000
PRIX APPEL LOCAL
Accessoires et pièces détachées
Tél. : 0 892 68 70 35
(0,34 € TTC/mn)
E-Mail : email.pieces@miele.fr
Site Internet : http://www.miele.fr
