Type de produit	Hotte escamotable à intégrer (60 cm)
Largeur	598 mm
Profondeur réglable	270 à 360 mm
Hauteur	350 mm (intégration dans meuble haut)
Poids	Non spécifié (estimation 15-20 kg)
Alimentation électrique	230 V ~ 50 Hz
Puissance totale	350 W
Moteur	2 x 135 W
Éclairage	2 x 40 W (ampoules)
Nombre de vitesses	3
Diamètre buse d'évacuation	100 ou 120 mm
Modes de fonctionnement	Évacuation extérieure (par défaut) ou recyclage (avec kit charbon)
Filtre anti-graisses	Lavable (tous les 2 mois, lave-vaisselle possible)
Filtre à charbon actif	Remplacement environ 2 fois par an (pour recyclage)
Hauteur minimale entre cuisson et hotte	650 mm
Accessoire optionnel recyclage	Kit de recyclage AH 4020 F1
Accessoire optionnel évacuation murale	Ventouse télescopique AH 4009 F1
Conformité	Directives 76-889 CEE et 82.499 CEE

FOIRE AUX QUESTIONS - HW 4636E 2 DE DIETRICH

Quelle est la hauteur minimale de pose entre la hotte et la cuisson ?

La hauteur minimale entre le dessous de la hotte et le dessus de l'appareil de cuisson est de 650 mm.

Comment remplacer le filtre anti-graisses ?

Retirez le filtre en le soutenant d'une main et en agissant sur le verrou. Lavez-le avec un détergent (tous les 2 mois) ou au lave-vaisselle. Les filtres neufs sont disponibles chez votre revendeur De Dietrich.

Comment passer la hotte en mode recyclage ?

Placez le levier de réglage à l'intérieur de la hotte sur la position 'recyclage' (vers le bas) et installez un filtre à charbon actif (kit AH 4020 F1). L'air recyclé sort par les ouies avant supérieures.

Que faire si l'éclairage ne fonctionne plus ?

L'éclairage utilise 2 ampoules de 40 W. Pour les remplacer, enlevez les filtres anti-graisses pour accéder aux ampoules. Remplacez les ampoules défectueuses par des modèles identiques.

Comment nettoyer la carrosserie de la hotte ?

Utilisez exclusivement de l'eau tiède additionnée d'un liquide de nettoyage non agressif. N'utilisez pas de produits abrasifs ou contenant de l'alcool.

Quelle est la puissance totale de l'appareil ?

La puissance totale au branchement est de 350 W, répartie sur deux moteurs (2 x 135 W) et l'éclairage (2 x 40 W).

Peut-on utiliser la hotte en version évacuation avec une ventouse ?

Oui, vous pouvez utiliser la ventouse télescopique De Dietrich AH 4009 F1 pour une évacuation directe vers l'extérieur. Elle est conçue pour une épaisseur de mur de 23 à 43 cm.

Comment régler la profondeur de la hotte pour l'installation ?

Desserrez les vis de réglage des crochets de suspension supérieure (fig. 8) et des vis de maintien de la tôle inférieure d'écartement (fig. 9). Tirez à la bonne dimension (27 à 36 cm) et rebloquez.

Comment changer le filtre à charbon actif ?

Le filtre à charbon actif ne peut être nettoyé. Il doit être remplacé environ 2 fois par an selon la fréquence d'utilisation. Chaque filtre est livré avec sa notice de montage.

Quel type de prise électrique est nécessaire ?

La hotte doit être branchée sur une prise normalisée 10/16 A avec terre (2P + T). Si la prise est inaccessible, un interrupteur omnipolaire (ouverture de contact ≥ 3 mm) doit être prévu dans l'installation, conforme à la norme NFC 15.100.

MODE D'EMPLOI HW 4636E 2 DE DIETRICH

Votre apparéil ayant été installé suivant les recommendations de la partie installateur de cette notice par un spécialiste agréé DE DIETRICH, nous vous remercions de bien pouvoir lire attentivement les pages qui suivent. Cette lecture vous permettra de bien connaître et d'utiliser au moins les possibités de votre apparéil DE DIETRICH.

DEFINITION

• Ces apparéils sont des hottes escamtables à intégrer destinées à être montées à la place d'un meuble haut de cuisine de largeur 60 cm.
• Elles s'adaptent à tous les meubles dont la profondeur au corps (sans la porte) est comprise entre 270 et 360 mm et dont la hauteur minimale est de 350 mm.
• La hotte aspire les vapeurs de cuisson et les évacue vers l'extérieur (version "evacuation") ou les rejette dans la cuisine après passage à travers un filtre à charbon actif où elles sont purifiées (version "recyclage").
• La fixation d'un panneau façade sur l'auvent de la hotte assure la continuité de l'esthétique des meubles hauts de la cuisine.

Important: à la livraison, la hotte est équipée pour fonctionner en version "évacuation vers l'extérieur".

• Pour l'utilisation en version recyclage, il y a lieu demettre en place un filtre à charbon actif que vous pouvez commander chez votre installateur sous la reférence "Kit de recyclage" AH 4020 F1.

Recommendations Importantes

• Dans une cuisine chauffée avec un apparéil raccordé à une cheminée (ex.: poële - cuisinière, ...) il faut installer la hotte en version "recyclage" et s'assurer d'une ventilation suffisante de la pièce (air frais).
• Utilisé de préférence les zones de cuisson arrêté de votre apparéil.
• Faites fonctionner la hotte quelques minutes avant le début de la cuisson.
• Pour les mjotages et les mets émettant peu de vapeurs, utilisez la petite vitesse. (cette vitesse peut être utilisé pour creer une ventilation dans la cuisine).
• En utilisecation courante, utilisez la grande vitesse d'aspiration.
• En cas de dégagements importantes de vapeurs pendant la cuisson, utilisez la grande vitesse d'aspiration et maintenez la hotte en fonctionnement après la fin de cuisson (environ 15 à 30 minutes).

Pour votre sécurité et pour bénéficier de notre garantie:

• Ne pas raccarder la hotte à des conduits de fumée ou d'évacuation déjà en service.
• S'assurer que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique figurant à l'intérieur de la hotte.
• Il est interdit de flamber des mets au-dessous de la hotte (les flammes aspirées risqueraient de détruire les filtres d'ou risque d'incendie).
• Les fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante.
• Changez régulierement le filtré anti-graisses.

UTILISATION

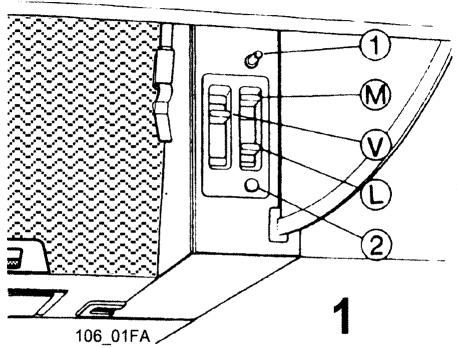

La hotte est équipée d'un boîtier de commande situé à droite derrière l'ouverture, avec 3 curseurs de commande (fig. 1).

• Le curseur "L" permet d'allumer et déteindre l'éclairage.
• Le curseur "M" permet la marche ou l'arrêt du ventilateur, confirmé par un voyant de mise sous tension.
• Le curseur "V" permet de selectionner de "1" à "3" la puissance d'aspiration.

Un contacteur situé au-dessus du boîtier de commande coupe le courant des que l'auvent est complètement fermé, mais les fonctions régliées au préalable à l'aide des curseurs subsistant.

ENTRETIEN

Avant toute intervention (nettoyage - changement filtrte - éclairage) mettez l'appareil hors tension en retardant la prise si vous pouvez y acceder, ou en actionnant le disjoncteur.

Filtre anti-graisses

Le filtrte anti-graisses est l'objet assurant une part importante de l'efficacité de la hotte; il retient les vapeurs grasses et les poussières. Il

• est indispensable de le changer régulièrement.

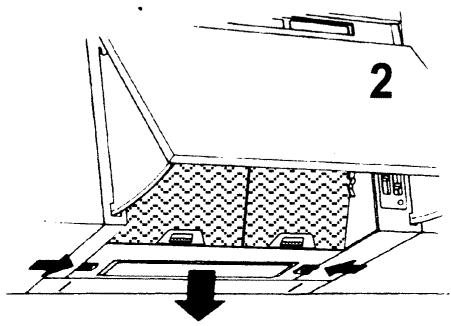

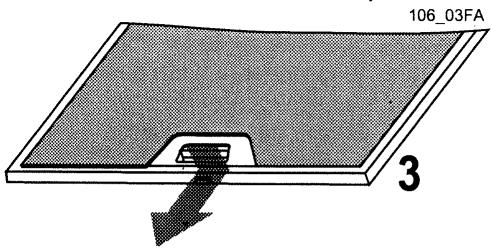

Procedez comme suit: (fig.2 - fig.3)

• Lavez ces filtrres, avec un produit détergent du commerce au maximum tous les deux mois. Gracé à leur

dimension compacte vous pouvez également les laver dans votre lave-vaisselle.

• Enlevez un filtré à la fois en le soutenant avec une main et en agissant sur le verrou. NOTE: les filtres anti-graisses neufs sont disponibles chez votre revendeur De Dietrich.

Filtre à charbon actif

(sur apparéil utilisé en version recyclage).

• L'air aspiré traverse le filtre à charbon actif destiné à supprimer les odeurs de cuisson.

• Ce filtrne ne peut etre nettoyed et doit par consequent etre remplace selon la frquence d'utilisation (environ 2 fois par an).

• Chaque filtré est livre avec sa notice de montage.

Carrosserie

Utilisez exclusivement de l'eau tiède additionné d'un liquide de nettoyage non agressif. Ne pas utiliser de produits abrasifs ou contenant de l'alcool.

Eclairage

• L'éclairage est réalisé par 2 ampoules (40 W).
• Pour les replacer, enlevez les filtres anti-grasseis comme expliqué au paragraphe "filtrre anti-graisses" (fig. 4) et vous avez ainsi accès aux ampôules.
• Remplacez la ou les ampoules défectueuses par des modèles identiques et remettez les filtres anti-grasseis en place.

En cas de panne

Dans le cas d'une demande d'intervention de votre Service ÀpRES-Vente, il est conseilé de lui indiquer les caractéristiques figurant sur la plaque signalétique située près du moteur de votre hotspot (Modèle - Type - N° Fabrication ...).

POUR L'INSTALLATEUR

En temps que spécialiste, vous étés seul compétent pour l'installation et le raccordement des apparèils De Dietrich. C'est pourquoi notre garantie s'applique uniquement et exclusivement aux apparèils dont l'installation et le raccordement auront été effectuels par vos soins, conformément aux dispositions des décrets en vigueur. Le non respect de cette condition engagerait la responsabilité de l'installateur, à l'exclusion de celle de la Société De Dietrich.

INSTALLATION

• La hotte doit toujours être montée au centre de la zone de cuisson.
• La hauteur de pose minimum entre le dessous de la hotte et le dessus de l'appareil de cuisson est de 650 mm .
• Assurez-vous que le couvercle évientuel de l'appareil de cuisson puisse se relever sans gène.

Montage

• Tous les accessoires nécessaires à l'installation sont livrés avec l'appareil.
• A l'aide du gabarit, positionnez les troux de fixation au mur des pattes-support et percez les trouxs correspondant aux chevilles (bord supérieur de la hote aligné avec le haut des meubles adjacents).
  Fixez les pattes-support à l'aide des vis appropriées.

Preparation de la hotte

• Avant de procéder au montage mural, il est nécessaire d'adapter la profondeur de la hotte à celle des meubles adjacents.
• La profondeur de la hotte peut être régée de 27 à 36 cm.

Réglage de la profondeur:

1 - Mesurez la profondeur du corps des meubles entre lesquels la hotte doit etre installee.

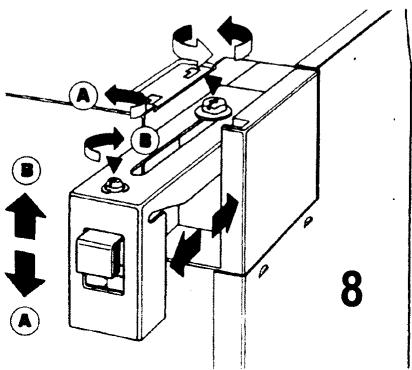

2 - Desserrez les vis de réglage des crochets de suspension supérieure (fig. 8), tirez les crochets à la bonne dimension et rebloquez ces vis, (à tête hexagonale).
3 - Desserrez les vis de maintainen de la tôle inférieure d'ecartement (fig. 9), la tirez à la bonne dimension et rebloquez les vis. Cette tôle d'ecartement en forme d'équerre à ailes inégales peut être inversée suivant la profondeur recherche.

Préparation de l'auvent

• Cette hotte doit être équipée d'une façadesemblable à celle des meubles de la cuisine et fixée sur l'auvent (façade fournie par l'installateur des meubles).

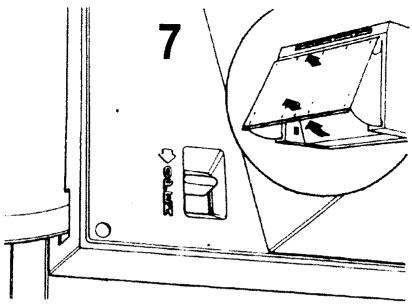

1 - Ouvrir entiement l'auvent, et actionner la touche de verrouillage située à l'intérieur et à l'avant gauche (fig. 7) pour-retirer complètement l'auvent.
2 - Percez les avant-trous sur l'intérieur de la façade en utilisant le gabarit de perçage prévu à cet effet.
3 - Placez l'auvent sur le panneau en alignant les trous et vissez à l'aide des vis fournies. Ne le remonter sur la hotte qu'après installation au mur.

Montage mural

• Accrochez la hotte par ses crochets de suspension sur les pattes-support fixées au mur.
• Pour éviter tout déboitement accidentel, percez et fixez au mur les 2 équérres de sécurité (livrées avec l'appareil) de façon à ce qu'elle appuient sur les crochets de suspension.
• Parfaire, s'il y a lieu, l'alignement avec les meubles adjacents à l'aide des vis de réglage des crochets de suspension (fig. 8).

Fixation complémentaire aux meubles adjacents

• Àprous avoir retire leis filtres anti-graisses,utilisez les trous apparents dans les parois latérales pour la fixation sur les meubles adjacents. (Le gabarit fourni peut etre utilisé avant le montage mural).

Montage de la buse d'évacuation

• Suivant le choix des conduits d'évacuation,mettre en place la buse d'évacuation 100 mm ou 120 mm qui se fixe sur la boite arrriere par un système baîonette.

Raccordement

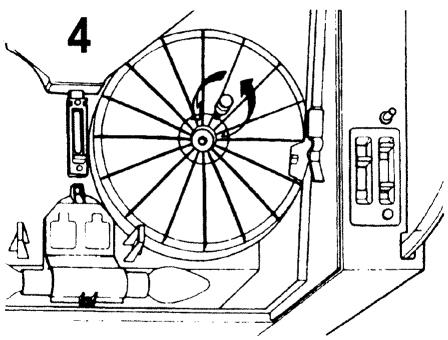

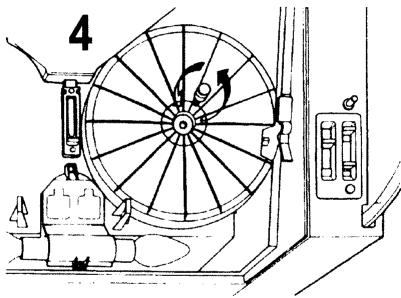

A l'intérieur de la hotte se trouve un levier de réglage (fig. 4) permettant la sélection "évacuation" ou "recyclage" (accessible après avoir retire les filtres anti-graisses).

• Levier vers le bas: recyclage (sortie air par ouies avant supérieures).
• Levier vers le haut: évacuation (sortie par buse, arrête). Ces positions sont à respecter imperativement suivant l'utilisation.

Raccordement à un conduit individuel ou collectif

• Raccordez la hotte à un conduit (cheminée non utilisée) individuel ou collectif en utilisant des éléments de raccordement et tuyaux en matière ininflammable.
• Les hôtes utilisées en version évacuation ne doivent pas contrarier les ventilations existantes ainsi que les extractions, et ceci en conformité (DTU n°61.1)
• Les installations de raccordement doivent être effectuées selon les règles de l'art et de sécurité, et le conduit d'évacuation, quels qu'il soit, ne doit pas déboucher dans lescombles.
• Il est interdir d'utiliser les cheminées servant de conduit à fumées.

EVACUATION DIRECTE VERS L'EXTÉRIEUR

• Dans ce cas, il est recommandé d'utiliser la ventouse téléscopique, référence AH 4009 F1. avec volet anti-refoulement incorpore (fig. 5).

• Cette ventouse de section carrée a été spécialement conçue pour les hottes et s'encastre dans tout mur extérieur d'une épaissieur comprise entre 23 et 43 cm.
• Des jalousies extérieures empêchent vents et pluies de pénétrer et un rebord (jet d'eau) à la partie inférieure évite toute salissure de la façade.
• Gráce au clapet anti-refoulement incorpore, toute infiltration d'air froid dans la cuisine en hiver est supprimée.

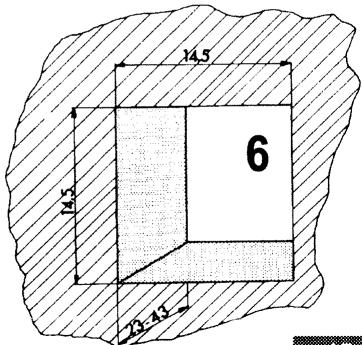

Pour le perçage dans le mur, voir (fig. 6)

Une notice spéciale jointe à la ventouse donne toutes les indications complémentaires.

EVACUATION EN RECYCLAGE

• Àprous avoir placé le levier de réglage sur la position recyclage (vers le bas) et après avoir installé le filtré à charbon actif ( comme indiqué dans la partie utilisation de cette notice et conformément à la notice jointe au kit de recyclage) l'air recyclé est rejeté par les ouies situées à la partie supérieure de la façade de la hotte.
• Dans ce cas, l'auvent de la hotte doit impérativement être tiré à fond pour dégager entièrement les ouies de la façade.

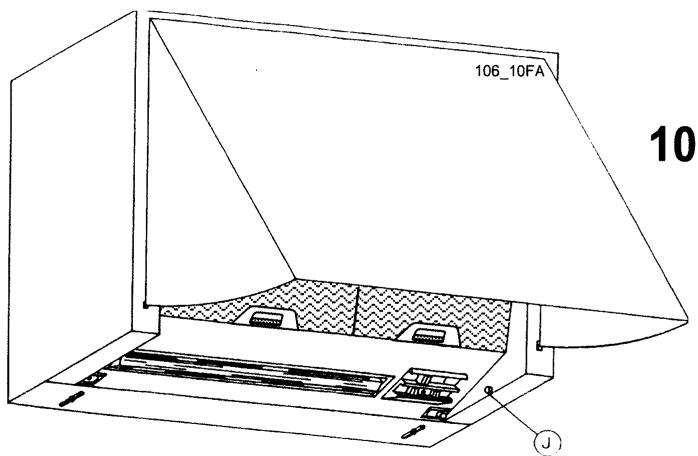

Remontage de l'auvent (tôle et façade assemblées)

• Prende l'auvent par sa partie inférieure et introduire les deux guides-glissieres supérieurs dans leurs logements respectifs.
• Faire pivoter l'auvent vers le bas en introduisant les 2 guides-glissières inférieurs et basculer l'auvent jusqu'à sa fermeture.
• Effectuez une réouverture de l'auvent pour vous assurer du bon fonctionnement et de la présence de la butée en fin d'ouverture.
• Suivant le poids de la façade, la résistance de frottement de l'auvent peut être réglée par l'intérieur au moyen de vis situées aux angles à l'avant de l'appareil (fig. 10).
• Effectuez, s'il y a lieu, un dernier alignement avec les meubles adjacents en agissant sur les vis de l'auvent fixant la façon.

RACCORDEMENT ÉLECTRIQUE

• Branchez le cordon de l'appareil sur une prise de courant normalisée de 10/16 A raccordée à la terme (2P + T) et située de préférence au dessus de la hotte.
• Si la prise de courant n'est pas accessible en permanence, il est nécessaire de prévoir dans l'installation un interrupteur omnipolaire ayant une ouverture de contact de 3 mm minimum.
• L'installation doit être conforme à la Norme NFC 15.100.

CHARACTERISTIQUES TECHNIQUES
Tension d'alimentation	230 V - 50 Hz
Puisance totale au branchement	350 W
Moteur	2 x 135 W
Eclairage	2 x 40 W
Nombre de vitesses	3
Ø buse évacuation	100 ou 120 mm
Largeur de la hotte	598 mm
Profondeur de la hotte	270/360 mm
Hauteur de la hotte	350 mm
Cette hotte est conforme aux directives 76-889 CEE et 82.499 CEE relatives aux perturbations radio-électriques (Arrêté du 19.08.1985 paru au J.O. du 01.09.1985)
