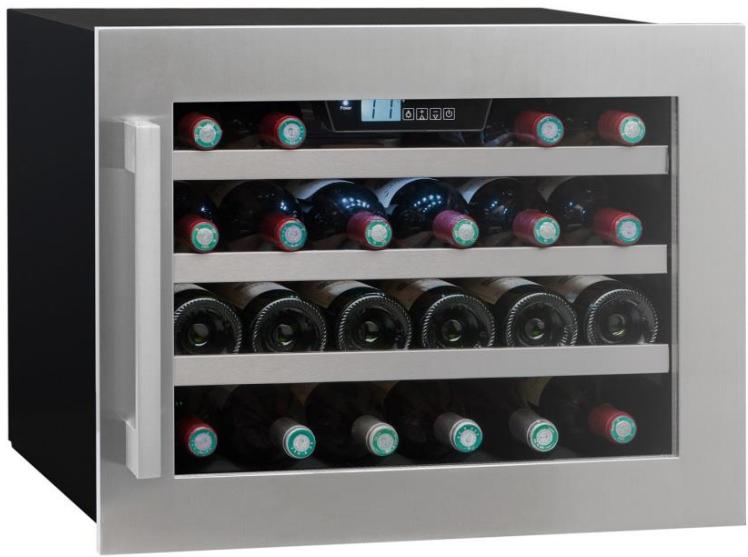

Cave de service AKM 7Z00NE - Cave à vin AVINTAGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin de service, mono-compartiment, intégrable en colonne
Marque	AVINTAGE
Modèle	AKM 7Z00NE (AVI24S2X)
Volume total net	134 L
Capacité maximale (bouteilles 75 cl)	Environ 30 bouteilles (selon format)
Nombre de clayettes fournies	3 clayettes avec arrêts de sécurité
Plage de température réglable	5 °C à 20 °C (réglage électronique)
Température recommandée pour le vin	12 °C
Alimentation électrique	220-240 V ~ 50 Hz, 0,6 A, max 100 W
Classe climatique	N/ST (16 °C à 38 °C ambiant)
Gaz réfrigérant	R600a (isobutane), 35 g
Agent isolant	Cyclopenthane
Éclairage intérieur	LED, arrêt automatique après 10 min ou mode permanent
Fonctions spéciales	Anti-vibration (silent-blocs), anti-UV (vitre traitée), dégivrage automatique, mémorisation de température, alarme porte ouverte, alarme température haute/basse
Sécurité	Verrouillage enfant (porte), mise à la terre, protection contre les chocs électriques classe I
Nettoyage et entretien	Débrancher avant nettoyage ; utiliser un chiffon doux et eau tiède ; ne pas utiliser de solvants ou abrasifs
Réversibilité de la porte	Oui, inversible (gauche/droite) avec outillage

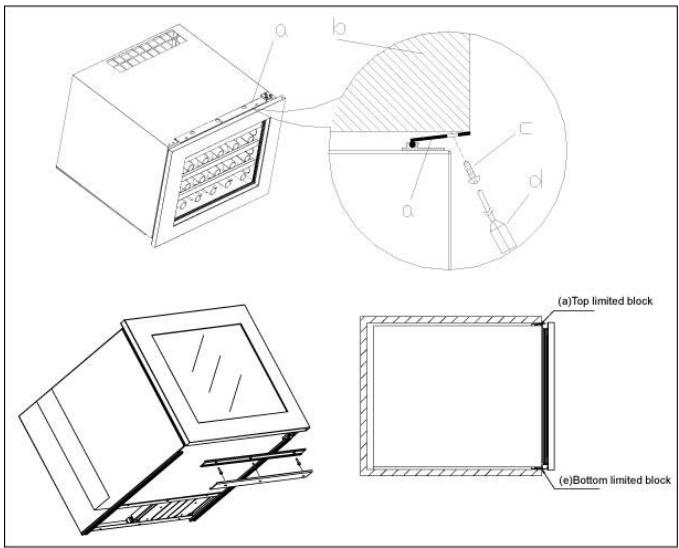

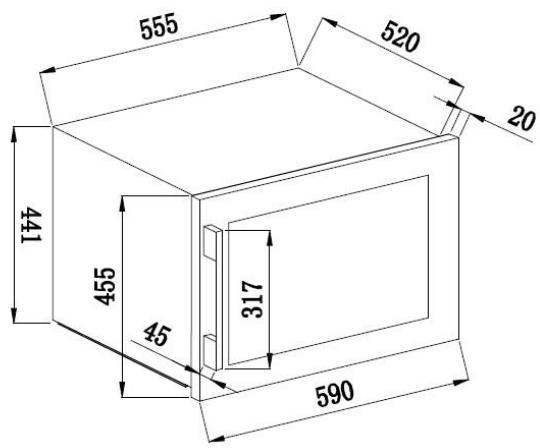

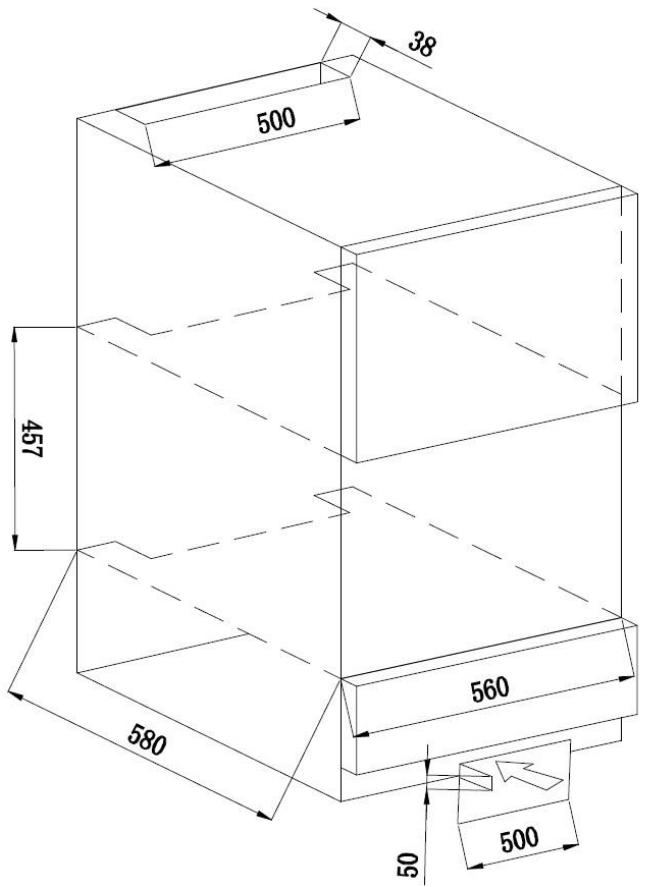

Installation	Intégrable, nécessite ventilation (section 200 cm²), surface plane et résistante
Pièces détachées et réparabilité	Pièces disponibles pendant 10 ans ; commander sur interfroidservices.fr ; garantie pièces 1 an

FOIRE AUX QUESTIONS - Cave de service AKM 7Z00NE AVINTAGE

Comment régler la température de ma cave à vin AVINTAGE AKM 7Z00NE ?

Utilisez les touches + et - sur le panneau de commande pour augmenter ou diminuer la température par paliers de 1 °C. La plage de réglage va de 5 °C à 20 °C. La température programmée s'affiche en continu ; pour voir la température réelle, appuyez simultanément sur + et - pendant 3 secondes.

Que faire si la cave ne refroidit pas assez ?

Vérifiez d'abord la température réglée. Assurez-vous que la porte est bien fermée et que le joint est étanche. Évitez d'ouvrir la porte trop souvent. Contrôlez aussi la température ambiante : elle doit être comprise entre 16 °C et 38 °C (classe N/ST). Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez l'appareil. Nettoyez avec un chiffon doux imbibé d'eau tiède et d'un produit de lavage doux. Rincez à l'eau claire et séchez complètement avant de rebrancher. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyeurs vapeur.

La cave émet un bruit d'eau qui coule, est-ce normal ?

Oui, ce bruit est normal. Il est produit par la circulation du gaz réfrigérant dans le circuit. En fin de cycle du compresseur, un bruit d'eau peut également être entendu. Si d'autres bruits suspect se produisent, vérifiez que la cave est de niveau et qu'elle ne touche pas un mur.

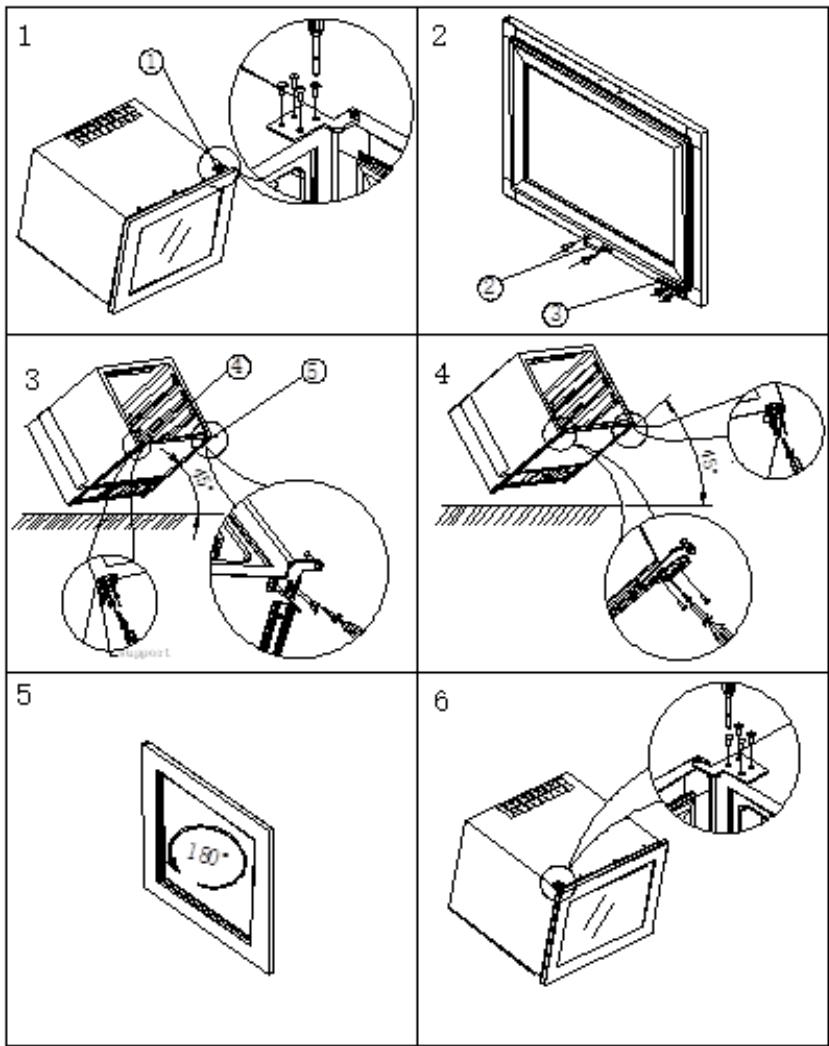

Comment inverser le sens d'ouverture de la porte ?

Déplacez la cave sur un tapis surélevé pour protéger la porte. Ouvrez la porte à 90°, retirez la charnière supérieure et l'interrupteur d'éclairage, puis déplacez les plaques de positionnement et les charnières selon les instructions (figures 1 à 6 du manuel). La porte peut pivoter à 180°.

Que signifie l'affichage 'HI' ou 'LO' sur l'écran ?

'HI' indique que la température intérieure dépasse 23 °C ; 'LO' signifie qu'elle est inférieure à 0 °C. Dans les deux cas, une alarme sonore retentit. Vérifiez que la porte est bien fermée, que la ventilation n'est pas obstruée et que la température ambiante est dans la plage autorisée.

Comment faire pour que la lumière intérieure reste allumée en permanence ?

Appuyez sur le bouton de lumière pendant 5 secondes ; l'écran affiche 'LP'. La lumière restera alors allumée jusqu'à ce que vous appuyiez à nouveau 5 secondes (affichage 'LF') pour revenir au mode automatique (extinction après 10 minutes).

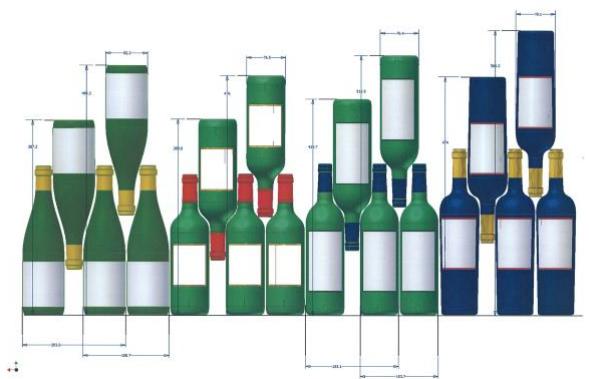

Quelle est la capacité maximale en bouteilles ?

La capacité maximale est d'environ 30 bouteilles de 75 cl de type bordelais. Cependant, selon le format des bouteilles (Bourgogne, etc.) et l'agencement, le nombre réel peut être inférieur. La cave est livrée avec 3 clayettes.

Puis-je stocker des aliments frais dans cette cave ?

Non, cette cave à vin est exclusivement conçue pour le stockage de bouteilles de vin à température de service. Elle ne convient pas à la conservation d'aliments frais ou à la congélation.

Comment commander des pièces détachées ?

Les pièces de rechange sont disponibles pendant 10 ans. Vous pouvez les commander en ligne sur www.interfroidservices.fr ou par courrier à Interfroid Services, 143 Bd Pierre Lefauchex, 72230 ARNAGE. La garantie pièces est de 1 an.

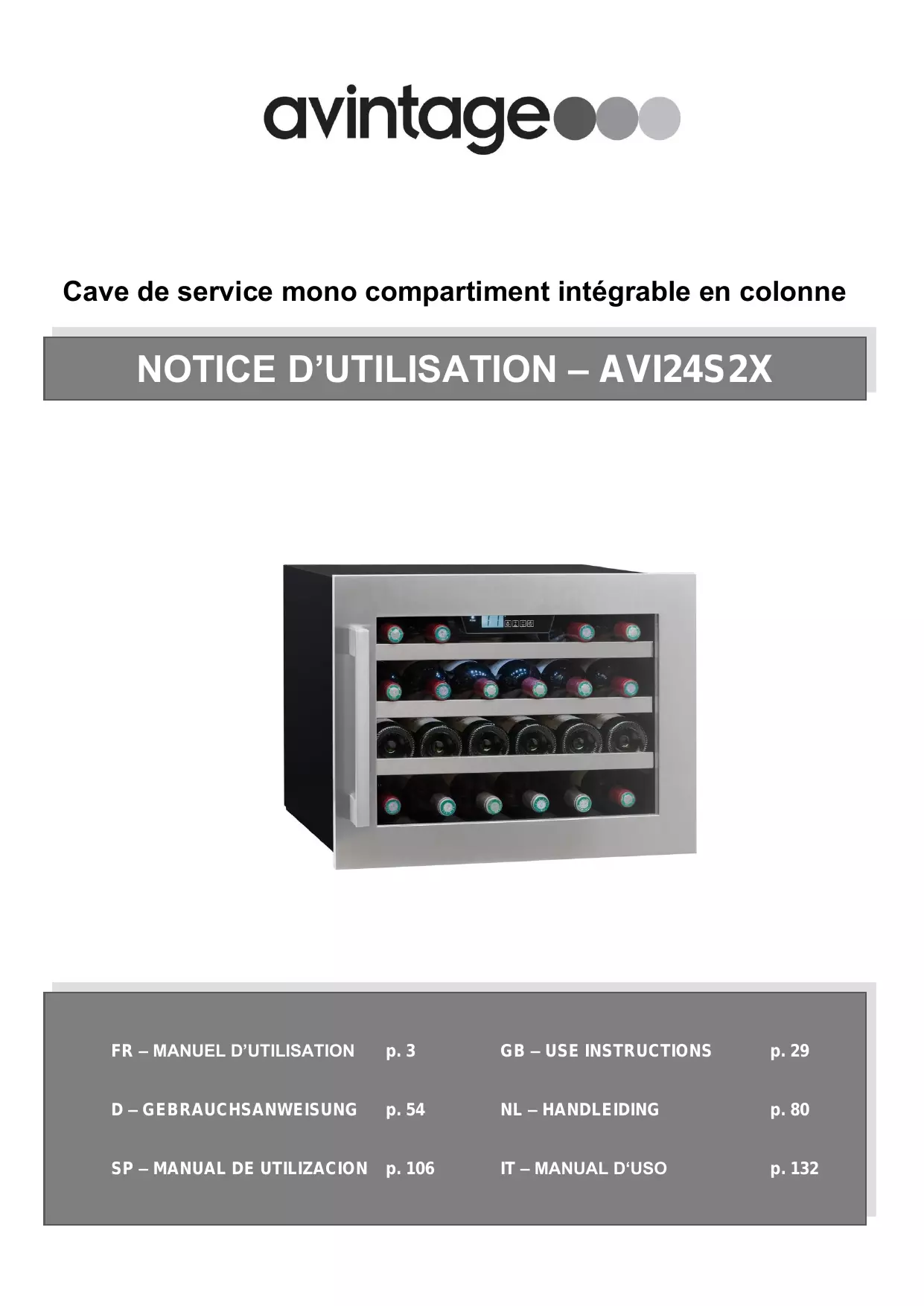

MODE D'EMPLOI Cave de service AKM 7Z00NE AVINTAGE

Cave de service mono compartmenté intégrable en colonne

NOTICE D'UTILISATION - AVI24S2X

FR - MANUEL D'UTILISATION p. 3

GB-USEINSTRUCTIONS p.29

Avant toute utilisation, merci de dire et appliquer les regles de sécurité et d'utilisation du present manuel.

Tout d'abord, nous vous remercions d'avoir fait confiance à la marque AVINTAGE en acquérant cet apparéil et espérons qu'il satisfera pleinement vos attentes.

Cet apparéil vous permet au choix de chambrer vos bouteilles (à température ambiente) ou de lesmettre à température de service (selon vos bouteilles) grâce à sa plage de réglage étendue.

1. CONSIGNES GÉNÉRALES DE SECURITÉ

Avant d'utiliser votre apparéil pour la première fois, veuillez lire attentivement ce manuel d'utilisation. Conservez-le précieusement de façon à pouvoir vous y reférer au besoin. Afin de réduire le risque d'incendie, de chocolélectrique ou de blessure lors de l'utilisation de votre cave, merci de suivre les précautions données.

D'une manière générale, votre apparéil doit être entretenu par un professionnel qualifié.

Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'incluter et d'utiliser l'appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles qu'elle contient. Afin d'éviter d'endommager l'appareil et/ou de vous blesser inutillement, il est important que les personnes aménées à utiliser cet appareil aient pris entièrement connaissance de son fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l'appareil, afin qu'elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l'appareil.

Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet étant tenu responsable en cas de mauvaise manipulation de l'appareil.

Cet apparéil est destiné exclusivement à un usage domestique et est prévu pour le stockage de boissons spéciales à une température de stockage plus élevé que celle d'un compartment pour produits frais. Enaucun cas cet apparéil est destiné à maintainir des produits alimentaires frais.

Assurez-vous que votre installation électrique (voltage) correspond à celle indiquée sur la plaque signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation électrique par un professionnel si vous avez le moindre doute.

Pour votre protection, cet apparéil doit être correctement connecté à une prise terre. Ne pas couper ou-retirer le fil de terre du cable d'alimentation fourni.

Pour des raisons de sécurité, ne pas utiliser une rallonge électrique.

Si votre apparéil est endommagé (par un impact majeur, par exemple) ou s'il subit un dommage (surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise secteur et faites contrôle l' apparéil par un répartateur professionnel agrée.

Pour éviter tout danger, ne pas remplacer vous-même un cable secteur endommagé. Contactez votre revendeur, un centre de service agréé ou un réparateur professionnel.

Cet apparéil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer l' apparéil une fois qu'il est plein : vous pourriezdéformer sa carrosserie en plus d'entrainer des réparations. Les composants électriques ne doivent pas être directement accessibles.

Maintainir les enfants éloignés de l'appareil
√ Ne pas utiliser l'appareil à l'extérieur

Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants électriques (moteur, etc.), veuilles débrancher immédiatement la prise secteur.

Pour éviter tout risque d'incendie, d'électrocution ou de blessure, ne pas immerger le cable d'alimentation, la prise ou l'appareil lui-même dans l'eau ou tout autre liquide. Ne pas manipuler l'appareil avec les mains mouillées.

Maintenez l'appareil éloigné de toute source de chaleur et ne l'exposez pas directement au soleil.

Ne laissez pasPENDREle cable d'alimentationd'une table ou etre en contact avec des coins tranchants ou des surfaces chaudes.

Ne tirez pas sur le cable d'alimentation, saisissez la prise pour débrancher l'appareil.

Assurez-vous que la zone où votre apparéil est situé est capable de supporter son poids lorsqu'il est charge (une bouteille de 75 cl pèse environ 1,3kg ). Notre cave doit être placée sur une surface plane. Si vous nevez la placer sur un tapis ou sur une moquette, placez un support endessous.

Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte lorsque vous souhaitez tirer une clayette.

Sécurité des enfants et des autres personnes vulnérables

• Cet apparéil peut être utilisé par des enfants ayant 8 ans et plus, et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'elles soient supervisées ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers encourus.
• Le nettoyage et l'entretien par l'usager ne doivent pas etreffectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.
• Conservez tous les emballages hors de portée des enfants car il existe un risque de suffocation.
• Risque que l'enfant se retrouve coince: qu'un infant se retrouve bloqué dans l'appareil ou y suffoque ne sont pas des faits du passé.

Toutefois, des apparciils jetés ou abandonnés demeurent dangereux, même s'ils sont "juste laissés dans le garage quelques jours".

• Si vous decide demettre au rebut l'appareil, débranchez-le de la prise murale, coupez le cable d'alimentation (aussi proche de l'appareil que vous le pouvez) et retirez la porte afin d'empêcher les enfants de jouer avec, de subir un choc électrique ou de s'enfermer à l'intérieur.
• Si l'appareil, doté d'un joint de porte magnétique, doit être remplace par un autre appareil doté d'un loquet sur la porte ou sur le joint, vérifie bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants.
• Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.
• Avant de jeter votre cave, veillez à biensteroler la porte. Laissez également les clayettes qui estaient à l'intérieur de l'appareil de maniere à ce que les enfants ne puissant pas grimper à l'intérieur.
  Les enfants de 3 à 8 ans peuvent charger ou décharger cet apparéil.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Sécurité générale

ATTENTION — Cet apparéil est unconçu pour fonctionner dans un foyer domestique ou pour une utilisation similaire comme :

Les zones de cuisine réservées au personnel des magasins, des ateliers et autres milieux professionnels,
√ Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motelels et autres environnementes résidentiels,
Les environnements comme les chambres d'hôtel,

√ Les restaurants et établissements similaires, sauf détaillants.

ATTENTION — Afin d'éviter tout danger dû à l'instabilité de l'appareil, il est important de le fixer et le monter selon les instructions d'installation.

ATTENTION — Ne rangez jamais de substances inflammables comme des aérosols à l'intérieur de cet apparéil car elles pourraient s'y déverser.

ATTENTION — Si le cordon d'alimentation est endommagé, vous doivent le remplaçer immédiatement auprès de votre fabricant ou d'un revendeur qualifié afin d'éviter tout risque d'électrocution.

ATTENTION — Maintenez la ventilation bien ouverte et vérifie bien que l'air peut circuler par les ouvertures, surtout si l'appareil est encastré dans le mur.

ATTENTION — N'utilisez pas de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage, autres que ceux recommendés par le fabricant.

ATTENTION — N'endommagez pas le circuit de réfrigération.

ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartment, sauf si ces derniers sont tolérés par le fabricant.

ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables. Lors de l'élimination de l'appareil, faites appel à un centre de retraitement ou d'élimination des déchets agréé. N'exposer pas l'appareil à une flamme.

ATTENTION — Le gaz réfrigérant de cet apparéil est le R600a, tout produit inflatable et explosif ne doit pas être mis dans la cave ou pres de celle-ci afin d'éviter le déclenchement d'un feu ou d'une explosion.

Liquide réfrigérant

De l'isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l'appareil. Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant les transports et l'skeleton de l'appareil, vérifie qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

Attention : risque d'incendie

Si le circuit de réfrigération est endommagé :

Évitez les flammes nues et toute source d'incendie.

Ventilez bien la piece où se trouve l'appareil. Il est dangereux de modifier la composition de ceturreuil, dequelque maniere que ce soit.

Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Nous ne pouvons pas etre tenus pour responsables de tout incident cause par une mauvaise installation electrique.

Le cordon d'alimentation ne doit pas etre rallongé. N'utilisez ni

prolongateur, ni adaptateur, ni prise multiple.

• Vérifiez bien que la prise murale n'est pas endommagée. Une prise murale en mauvais état pourrait entrainer une surchauffe de l'appareil et son explosion.
• Vérifiez bien que vous pouvez acceder à la prise murale de l'appareil.
• Ne tirez jamais sur le cable principal.
• Ne supprimez jamais la mise à la terre.
• Si la prise murale est l'âche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.
  -若您 ne devez jamais utiliser l'appareil si le cache de l'éclairage interieur n'est pas en place.
• Cet apparéil fonctionne sur un courant à phase unique de 220 240 ~V / 50 ~Hz .
• Si le cable d'alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.
• La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d'incertitude, adressez-vous à votre installerateur.

Utilisation quotidienne

• Cet apparéil est uniquement destiné àmettre àtempérature des bouteilles de vin.
• Ne stockez jamais de substances ou de liquides inflammables à l'intérieur de l'appareil, cela provoquerait un risque d'explosion.
• Ne faites pas fonctionner d'autres apparciels électriques à l'intérieur de cet apparéil (mixeurs, turbines à glace électrique, etc.).
  Lorsque vous débranchez l'appareil, tenez toujours la prise dans vos

mains et ne tirez pas sur le cordon.

• Ne placez pas d'objets chauds près des composants en plastique de cet apparéil.
• Les recommandations du fabricant quant au stockage de l'appareil doivent être strictement respectées. Rétérrez-vous aux instructions correspondantes.
  L'appareil doit être tenu éloigné des bougies, luminaires et autres flammes dues afin d'éviter les risques d'incendie.
• L'appareil est destiné à garder des boissons pour une utilisation normale domestique comme expliqué dans ce manuel d'utilisation.
• L'appareil est lourd. Soyez prudent lorsque vous le déplacez. Si vous appareil est équipé de roulettes, rappelez-vous qu'elles servent uniquement à faciliter les petits mouvements. Ne le déplacez pas sur de plus longs trajets.
  N'utilisez jamais l'appareil ou ses éléments pour vous appuyer.
• Pour éviter les chutes d'objets et empêcher de détériorer l'appareil, ne surchargez pas les compartments de l'appareil.

Attention : nettoyage et entretien

Avant tout entretien, débranchez l'appareil et coupez le courant.
- Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
- Ne nettoyez aucune partie de l'appareil avec des produits inflammables. Les vapeurs peuvent provoquer un risque d'incendie ou d'explosion.
- N'utilisez pas d'objets tranchants ou pointus pour-retirer la glace. Utilisez un gratoir en plastique.

Informations importantes à propos de l'installation

Cet apparéil est destiné uniquement au stockage du vin.
- Cet apparéil de réfrigération ne convient pas pour la congélation des denrées alimentaires.
Il est recommandé de régler la cave à vin sur 12^ .
- Les clayettes placées en mode usine constituent l'utilisation la plus efficace de l'énergie pour les apparèils frigorifiques.
- Évitez d'installer votre apparéil dans des zones humides.
- Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poèle, chauffage, radiateur, etc.). Une exposition directe à la lumière solaire peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation électrique. Des températures ambantes extrémement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l'appareil.
- Branchez votre cave à vin à une prise terre murale exclusivement et uniquement réglementaire. En aucun cas vous ne devez réduire ou supprimer la troisième broche de mise à la terre du cordon d'alimentation. Toutes les questions concernant la puissance et /ou mise à la terre doivent être adressées à un électricien certifié ou un centre de service autorisé.
- Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.
- Déballez l'appareil et vérifie qu'il n'est pas endommagé visuellement. Ne branche pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez acheté. Dans ce cas, conservez l'emballage.
Il est recommandé d'attendre au moins 24 heures avant de brancher l'appareil au courant, afin que le compresseur soit bien

alimenté en huile.

• Une bonne circulation de l'air est nécessaire, afin d'éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d'installation fournies.
• Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d'éviter les risques d'incendie. Respectez toujours bien les consignes d'installation.
• L'appareil ne doit pas être situé à côté de radiateurs ou de deux de cuisson.
• Vérifiez bien que les prises sont accessibles une fois l'appareil installé.
  Veillez à ne pas coincer ou endommager le cordon d'alimentation lors de la mise en place de l'appareil.

Économies d'énergie

Pour limiter la consommation électrique de votre apparéil :

✓ Installez-le dans un endroit approprié (voir chapitre « Instructions d'installation »).
Gardez les portes ouvertes le moins de temps possible.
Veillez au fonctionnement optimal de votre apparéil en nettoyant périodiquement le condenseur (voir chapitre « Nettoyage et entretien »).
✓ Contrôlez périodiquement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.

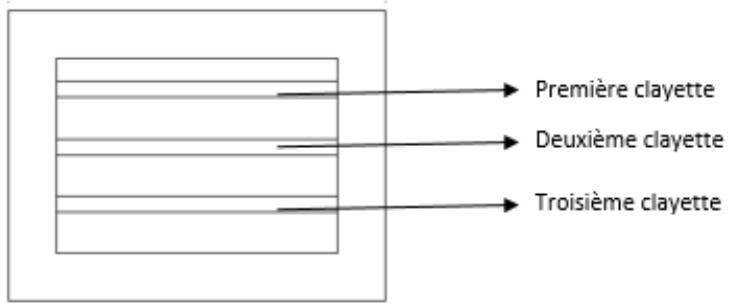

Recommandations d'agencement : L'agencement suivant, des équipements de votre apparéil (clayettes...), est recommandé pour que l'énergie soit utilisée le plus rationnellement possible par l' apparéil de

réfrigération.

Le thermostat de l'appareil est électronique et vous permet de régler la température entre 5 et 20 degrés.

Pour le stockage du vin, il est recommendé de régler votre apparéil sur 12 degrés.

Cette température peut être adaptée selon le type de vin stocké.

Un réglage sur une température supérieure à 12 degrés diminuera la consommation énergétique de l'appareil.

Un réglage sur une température inférieure à 12 degrés augmentera la consommation énergétique de l'appareil. Certains modèles permettent de régler différents niveaux de températures dans une même cave. L'appareil garantit que la température est maintainue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation.

La température à l'intérieur de l'appareil peut être influencée par de nombreux facteurs: température ambiente, exposition au soleil, nombre d'ouvertures de porte et quantité de bouteilles stockées... Les légers changements de température sont parfaitement normaux.

Dépannage

• Toute opération électrique doit être effectuée par un technicien qualifié et compétent.
• Cet apparéil doit être dépanné par un Centre de Réparation Agréé, et seules des pieces d'origine doivent être utilisées.

Cet apparéil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d'une autre utilisation.

R600a

Instructions de sécurité

Attention — N'obstruer aucune grille de ventilation de l'appareil, veilles à ce que les ouvertures d'aération soient toujours libres.

Attention — Ne pas stocker de substances explosives comme les bombes d'áerosol avec un propulseur inflammables dans cet apparéil.

Attention — Ne pas endommager le circuit frigorifique de l'appareil.

Attention — Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descendé contacts électriques ou lorsque le fluide frigorigène pourrait rassbler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.

Attention — Ne pas utiliser d'appareils électriques dans les compartments de l'appareil, sauf s'ils sont du type recommendé par le fabricant.

Cet apparéil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles

Base EPREL

Pour en savoir plus sur votre produit, consulter la Base EPREL en ligne. Tel que défini dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives à cet apparéil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre apparéil de réfrigération. Vous pouvez acceder à la Base EPREL en scannant le QR code spécifique sur l'étiquette énergie de votre apparéil ou en vous rendant directement sur : www.ec.europa.eu et en renseignant le modèle de votre apparéil de réfrigération.

2. PLAQUE SIGNALÉTIQUE

Ci-dessous l'exemple d'une plaque signalétique :

Cave à Vin / Wine Cellar
Référence	AVU53TDZA
Service Ref:	AVU53TDZA/1
S/N
MODELE USINE	JG45B-R
Classe climatique	N/ST
Volume total Net	134L
Consommation d'énergie annuelle	145Kwh/an
Consommation jour d'énergie à 16°C	0,150 Kwh/24h
Consommation jour d'énergie à 32°C	0,644 Kwh/24h
Gaz réfrigérant / Quantité	R600a /35g
Agent isolant	Cyclopenthane
Voltage	220-240V
Fréquence	50Hz
Ampèreage	0,6A
Puisance maximum	Max 100W
Puisance de la lampe	0,7W
Classe de protection contre les chocs électriques	I

La plaque signalétique collée à l'intérieur ou à l'arrête de l'appareil (selon modèle) comporte toutes les informations spécifique à votre apparéil.

Nous vous conseillons de noter son numero de série sur ce livre avant son installation, pour vous y reférer si nécessaire ultérieurement (intervention technique, demande d'assistance, etc.).

En effet, une fois l'appareil installé et charge, son accès y est plus compliqué.

3. INSTRUCTIONS D'INSTALLATION

Avant d'utiliser votre cave à vin

• Enlevez l'emballage extérieur et intérieur.
• Vérifiez le contenu : AVI24S2X, 3 clayettes et 1 notice d'utilisation.
• Laissez votre apparéil en position verticale au repos pendant environ 24h avant sa mise en service. Cela permettra de réduire la capacité d'un dysfonctionnement du système de refroidissement d'au transport.
• Nettoyez l'intérieur à l'aide d'un chiffon doux et d'eau tiège.
• Lorsque vous installez votre apparéil,merc de désir un lieu autorisé.
• Placez votre apparéil sur un sol qui est assez résistant pour le soutenir lorsqu'il est entièrement chargé.
• Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poèle, chauffage, radiateur, etc.). Une exposition directe à la lumière solaire peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation électrique. Des températures ambantes extrémement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l'appareil.
• Une ventilation ajusté est nécessaire, n'obstruez aucune sortie d'air.
• N'est pas conscience pour être place dans un garage, sous-sol ou autre lieu du même type.
• L'appareil est destiné à un usage seulement interieur.
• Cet apparéil est destiné à être entièrement intégré.
• Cet apparéil est uniquement réservé au stockage de vins.
• Cet apparéil utilise du gaz réfrigérant inflammable, veuillez donc à ne jamais endommager le tuyau de refroidissementpendant le transport.

Attention

Stockez des bouteilles fermées.
- Ne surchargez pas l'appareil.
- N'ouvrez pas la porte plus que nécessaire.
- Ne couvrez pas les clayettes avec des feuilles d'aluminium ou tout autre matériel qui pourrait empêcher une bonne circulation de l'air.
- Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher l'appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l'air circuler et prévenir la formation de moisissures et d'odeurs.

ATTENTION : merci d'éloigner l'appareil de toute substance qui pourrait entrainer un risque d'incendie.

Plages de températures ambientes

Cet apparéil est indiqué pour un fonctionnement dans des pieces dont la température ambiente est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique.

CLASSE	SYMBOLE	PLAGE DE TEMPÉRATURE AMBIANTE (°C)
Tempérée élargie	SN	De +10 à +32
Tempérée	N	De +16 à +32
Subtropicale	ST	De +16 à +38
Tropicale	T	De +16 à +43

Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes compris entre 16^ et 32^ .

Schémas d'encastrement

La porte de la cave a vin assure une herméticité presque complète de l'installation une fois intégrée.

ATTENTION : pour l'ensemble de ces modèles, veuillez à bien prendre en considération les espacements nécessaires pour l'arrivée et l'évacuation de l'air.

L'air chaud doit être conduit par l'aération vers la paroi arrêté de la cave puis expulsé vers le haut. Les canaux de ventilation doivent mesurer au moins 200~cm^2 de section transversale.

Avertissement : pour assurer le bon fonctionnement de l'appareil, les grilles d'aération ne doivent jamais être obstruées ni recouvertes.

1. Àpès avoir positionné et installé votre cave à vin, merci d'ajuster le dispositif de blocage supérieur (a) après de l'appareil (b).

2. Veuillez fixer les 3 vis à travers le dispositif de blocage supérieur (a) dans les trouss prévus à cet effet sur notre cave à vin (b), vous trouvez ci-dessous le schéma explicatif.

3. Ajustez au même moment le dispositif de blocage inférieur (e) pres de l'appareil (b).

a. Bloc portes supérieur

b. Cave à vin

c. Vis

d. Tournevis

e. Bloc porte inférieur

Capacité annihilée

La capacité annihilée est la capacité maximale calculée avec un nombre de clayette définitie qui varie selon les modèles. Ce standard est calculé avec des bouteilles 75cl type bordeaux tradition. Tout autre type de format de bouteilles ainsi que l'ajout de clayettes réduiront considérablement la capacité de stockage. Pour la référence AVI24S2X, la capacité maximal a été calculée avec 3 clayettes.

Clayettes

• Pour un accès aïsé aux bouteilles, tirez seulement les clayettes d'environ 1/3 de leur profondeur. Les clayettes sont équipées d'un arrêt de sécurité pour éviter de les tirer trop loin lorsqu'elles sont charges.
• Pour éviter d'endommager le joint de porte, assurez-vous que la porte est totalement ouverte lorsque vous tirez les clayettes hors de leur compartment. Pour-retirer ou positionner les clayettes, incline la clayette comme indiqué sur le schéma et tirer ou pousser délicatement selon les cas.

• Cette clayette a ete conue avec des rainures concaves, des bouteilles de vin de grande taille peuvent etelement etre stockees en travers des clayettes.

Réversibilité de la porte

Si vous désirez inverser le sens d'ouverture de la porte, qui initialement s'ouvre de gauche à droite, procédez comme suit :

Déplacez l'appareil et placez-le sur un tapis d'une hauteur d'environ 200 mm pour soutenir l'armoire, ce qui permet de laisser de l'espace pour la porte, car celle-ci est plus grande que l'armoire.

1. Ouvrez la porte à un angle de 90 degrés. Retirez les 4 vis et la charnière supérieure (1) en haut à gauche de l'armoire, puis retirez la porte de l'armoire et mettez la porte en lieu sûr (Fig.1);
2. Enlevez l'interrupteur d'éclairage de la porte (2) avec 2 vis à partir du centre inférieur de la porte, puis réinstalléz l'interrupteur d'éclairage de la porte (2) avec 2 vis dans la direction opposée, au centre supérieur de la porte (Fig.2);
3. Retirez la plaque de positionnement (3) avec les vis en bas à droite de la porte, puis installez la plaque de positionnement avec les vis dans la direction diagonale (en haut à droite de la porte) (Fig.2);
4. Inclinez le refroidisseur à vin avec les vis et la charnière inférieure (5) en bas à droite de l'armoire. Retirez les vis et le support (4) en bas à gauche de l'armoire, puis installez le support (4) en bas à droite de l'armoire. (Fig.3/4);
5. Installez la charnière supérieure (1) en bas à gauche de la porte. (Fig.4);
6. Faites pivoter la porte à 180 degrés (Fig.5);
7. Installez la charnière inférieure (5) avec les vis en haut à gauche de l'armoire, alignez la porte avec l'armoire (Fig.6);

(1) Charnière supérieure (2) Interrupteur d'éclairage de la porte (3) Plaque de localisation (4) Support
(5) Charnière inférieure

4. INSTRUCTIONS D'UTILISATION

Il est recommandé d'installer votre apparéil dans un endroit où la température ambiente est comprise entre 16 - 32^ ( classe climatique N). Si la température ambiente est supérieure ou inférieure à la température recommmandée, le rendement de l'unité peut être influencé et il peut être impossible d'obtenir la température entre 5 - 20^ .

Réglage de la température

• "Power"

Lorsque cet indicateur est allumé, l'appareil fonctionne.

. 88

Permet d'afficher la température à l'intérieur de la cave.

+

Touche utilisée pour augmenter d'1°C la température.

Touche utilisée pour diminuer d'1°C la température.

“

Allume ou eteint la lumiere interieure.

Appuyez sur cette touche, la lumière est allumée et ne sera pas contrôleé par l'ouverture de la porte. Appuyez à nouveau sur cette touche, la lumière est éteinte et sera contrôleé par la porte.

NOTE : cela devrait prendre 3 secondes à la LED pour s'éteindre complètement après avoir sélectionné OFF.

1

Allume et étéint l'appareil.

Appuyez sur cette touche, la cave fonctionne, appuyez à nouveau pendant 3 secondes pour l'éteindre.

Note

• La température peut être ajustée au plus bas à 5^ et au plus haut à 20^ en fonction de vos besoines spécifiques.

• La température programmée souvent conforme est de 12^ .

• Vous pouvez seLECTIONner la température en utilisant les touches et la température programmée augmentera/diminuera de 1^ à chaque pression de la touche. Lorsque la température paramétrée atteint la limite maximale de 20^ et la limite minimale de 5^ , la température ne pourrait augmenter ou diminuer.

• Si vous souhaitez connaître la température actuelle, merci de presser les touches + et - pendant 3 secondes, l'écran affichera alors la température mesurée. Àpès 5 secondes, la température programmée sera à nouveau affichée.

• Température clignotante : température mesurée

Température fixe : température programme

Lorsque la température ambiente est de 25^ et que le refroidisseur de vin n'a pas de bouteille, il faut environ 30 minutes pour augmenter la température du refroidisseur de vin de 5^ à 12^ . Dans les mêmes circonstances, il faudra environ 30 minutes pour faire baisser la température du refroidisseur de 12^ à 5^ . Moins la température est élevée, moins il faudra de temps. La température de réglage de la zone supérieure doit être inférieure à celle de la zone inférieure

Fonctions d'utilisation

• Fonction de mémorisation de la température :

Dans le cas d'une coupure de courant, la cave peut<mémoriser les derniers paramétrages et, lorsque l'électricité reviendra, ces même paramètres seront à nouveau opérationnels.

• Alarme d'ouverture de la porte :

Lorsque you oubliez de refermer la porte ou lorsqu'elle n'est pas correctement fermée, une alarmé sonore retentira après 5 minutes. Veillez à bien fermer la porte et évitez ainsi toute perte d'énergie.

• Alarme de température :

Si la température interieure est supérieure à 23^ , l'écran affichera "HI" et une alarme sonore retentira toutes les heures. Cette alarme vous informera que la température interieure est trop élevé, merci de vérifier qu'elle pourrait en'être la raison. Si la température interieure est inférieure à 0^ , l'écran affichera "LO" et une alarme sonore ainsi que l'indicateur lumineux de dysfonctionnement se déclencheront simultanément.

Lumière interieure

Afin de réduire la consommation d'énergie, la lumière interieure de cette cave à vin s'éteint automatiquement au bout de 10 minutes.

Si vous souhaitez que la lumière interieure de votre apparéil soit constamment allumée, veuillez appuyer sur le bouton pendant 5 secondes : sur l'écran apparaitra alors le message « LP ». ÀpRES 4 secondes, l'écran revienda à la normale et la luzière restera allumée jusqu'à ce que vous l'éteigniez.

Si vous souhaitez revenir au paramétrage initial et économiser l'énergie (recommandé), veuillez appuyer sur le bouton pendant 5 secondes : sur l'écran apparaitra alors le message « LF ». ÀpRES 4 secondes, l'écran reviendra à la normale et la lumière s'eteindra automatiquement après 10 minutes.

5. ÉQUIPEMENTS

Le système de climatisation

Selon l'avis des spécialistes, la température ideale de conservation des vins se situe autour de 12^ , dans une fourchette de 10^ à 14^ . Ne pas confondre avec la température de service, qui elle varie selon la spécifique de chaque type de vin de 5 à 20^ .

Il est surtout important d'éviter les variations brutes de température. Conçu par des spécialistes pour des øenophiles, cet apparéil, contrairement au simple réfrigérateur, prend en compte la sensibilité des grands crús aux variations brutes de températures en assurant un contrôle fin d'une température moyenne constante.

Le système anti-vibration

Le compresseur frigorifique est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve interieure est isolée de la carrosserie par une épaissse couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibration à vos vins.

Dégivrage

Votre apparéil est équipé d'un cycle automatique de dégivrage. Pendant l'arrêt du cycle de refroidissement, les surfaces réfrigérées de l' apparéil dégivrent automatiquement. L'eau de dégivrage ainsi récapurée est evacuée vers un bac d'évaporation des condensas qui est situé à l'arrière de l' apparéil pres du compresseur. La chaleur produit par le compresseur évapore ensuite les condensas récapurés dans le bac.

Le système anti-UV

La lumière accélère le vieillissement de vos vins. Dans nos caves à porte pleine, vos vins sont naturellement à l'abri, sous réserve bien entendu d'ouvertures pas trop féquentes. Ce modele à porte vitrée a fait l'objet d'un traitement particulier, qui filtreet les rayons ultra-violets néfastes ; vos vins sont donc parfaitement à l'abri.

La sécurité renforcée

Cette gamme d'appareils étant destinée au stockage d'objets de valeur, nous avons prissoon de selectionner des composants de qualite et de concevoir des techniques de fabrication propres à assurer une sécurité optime de fonctionnement.

6. CHARGEMENT

Les quantités maximales de chargementannoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, et permettent ( comme les litrages des réfrigérateurs) d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectuels avec une bouteille étalon : la bouteille de type « cordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : cordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flüte, etc., compteant chacune des diamètres et des hauteurs qui leurs sont propres).

Dans la réalité, on pourrait ranger, à l'extreme, plus de bouteilles en empilage monotype et sans clayettes mais une « cave variee » se constitue d'une grande variété de bouteilles et l'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maximum annoncé.

Types de bouteilles :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreuses autres de toutes contenances et toutes formes. Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

A titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera etre environ 30% sous la quantite initiale calculée a partir de Bordeaux.

Types de croisement

Tete bêche col à col :

Notez bien la différence de profondeur!

Tete bêche col entre futs :

Chargement accru

• Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer.
• Lorsque vous chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l'appareil d'atteindre la température désirée.

Exemples de températures de service

À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins !

Les opinions varient, la température ambiente également mais beaucoup s'accordent sur :

Grands vins de Bordeaux - Rouges 16 - 17°C

Grands vins de Bourgogne - Rouge 15-16°C

Grands crus de vins blancs secs 14-16°C

Rouges légers, fruítés, jeunes 11 - 12°C

Rosés de Provence, vins de primeur 10-12°C

Blancs secs et vins de pays rouges 10-12°C

Vins de pays blancs 8-10°C

Champagnes 7-8°C

Vins liquoreux 6^

7. NETTOYAGE ET ENTRETIEN

Avant de nettoyer votre apparéil (opération à faire régulièrement), débranchez l' apparéil en retardant la prise de courant ou en débranchant le fusible dont elle dépend.

Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l'intérieur comme l'extérieur (face avant, laterales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez à l'eau pure, laissez sécher totallyment avant de rebrancher. N'utilisez ni solvants, ni agents abrasifs.

Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles.

En cas de coupure de courant

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n' affectera pas les températures de votre cave. Afin de protéger vos vins pendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin.

• Si l'appareil est débranché, eteint ou s'il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce déliai, le compresseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).
• Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu'au moment du redémarrage les températures choisis et celles affichées ne correspondant pas. Ceci est normal. Il sera alors nécessaire d'attendre quelques heures avant que les températures retrouvent leur stabilité.

Si vous partez en vacances

• Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.
• Longs séjours : si vous appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l'appareil de la prise de courant. Nettoyez et séchez soigneusement l'intérieur et l'extérieur de l'appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moissure.

Si vous devez déplacer votre cave à vin

• Débranchevezcaveavanttoute opération.
• Enlevez toutes les bouteilles générées dans la cuve et fixez les éléments mobiles.
  Pour eviter d'endommager les vis de mise a niveau des pieds, vissez-les a fond dans leur base.
• Fermez entiement la porte.
• Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil. Protégez également votre apparéil avec une couverture ou un tissu similaire.

Economies d'énergie

• L'appareil doit être placé dans un local frais (mais au-dessus de +16^ ), loin de toute source de chaleur (autres apparèils menager) et d'une exposition directe au soleil.
• Le local où est placé l'appareil doit être ventilé. Ne couvrez jamais les aérations.
• N'ouvrez pas plus la porte que nécessaire.

8. EN CAS DE PANNE

Malgré tout le sein que nous apportons à nos fabrications, une panne n'est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifie néanmoins que :

• La prise de courant est toujours en place
  Il n'y a pas de coupure de courant
• Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel

IMPORTANT: si le cordon d'alimentation fourni est endommagé, il doit être remplaçé par le fabricant, un service agréé de la marque ou du revendeur. Dans tous les cas, il doit être remplaçé par un personnel qualifié pour éviter tout risque de blessure.

SI CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES-VENTE DE VOTRE REVENDEUR.

ATTENTION!

Débranche la prise murale avant toute opération d'entretien ou réparation !

9. PIECES DÉTACHÉES ET SAV

Les pièces de rechange esthétiques et fonctionnelles sont mises à disposition des réparateurs professionnelles et utilisateurs finaux pendant une période minimale de 10 ans à compter de la mise sur le marché de la dernière unité du modele.

La liste des pieces de rechange et la procédure pour les commander (accès professionnels / accès particulier) sont accessibles sur le site internet suivant : www.interfroidservices.fr ou par voie postale à l'adresse suivante : Interfroid Services, 143 Bd Pierre Lefauchex - 72230 ARNAGE.

Toutes les caves FRIO bénéficient d'une garantie pieces de 1 an.

Voussouspouvezresoudre de nombreux problemes simples de vourcave, enevitantdefaireappelepàvotreserviceapres-vente.Essayezaveclessuggestionsci-dessous.

PROBLEM	CAUSE POSSIBLE
La cave ne démarre pas	• La prise n'est pas branchée. • Le bouton marche/arrêt est sur la position arrêt. • Le fusible a sauté au niveau de votre installation électrique.
La cave ne refroidit pas assez	• Contrôlez la température可以选择 • La température externe est au-delà de la température d'application de la cave • La porte de la cave est ouverte trop souvent • La porte n'est pas bien fermée • Le joint de la porte n'est pas étanche
Le comprésur démarre et s'accêté fréquemment	• La température externe est trop élevé • Une grossse quantité de bouteilles a été mise dans la cave • La porte de la cave est ouverte trop fréquemment • La porte n'est pas bien fermée • Le réglage n'a pas été fait correctement • Le joint de la porte n'est pas étanche.
La lumière ne fonctionne pas	• La prise n'est pas branchée • Le fusible a sauté au niveau de votre installation électrique • Le LED est hors service/a grillé • Le bouton de la lumière est sur arrêt
Vibrations	• Contrôlez et assurez-vous que la cave soit bien au niveau
La cave semble faire beaucoup de bruit	• Le tableau de contrôle est en panne • Un bruit qui ressemble à de l'eau qui circule est produit par le gaz réfrigérant, ce qui est normal • En fin de cycle du compréseur, il est possible d'entendre un bruit d'eau qui circule • Des contractions et des expansions des parois internes peuvent provoquer des claquements • La cave n'est pas à niveau
La porte ne se ferme pas bien	• La cave n'est pas à niveau • Le joint de la porte est sale ou abîmé • Les clayettes ne sont pas bien positionnées • Une partie du contenu empêche la porte de se fermer

Remplacement de la lampe d'éclairage

Cet apparéil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu'aucun changement ne soit effectué. Si toutes, et malgré tout le sein apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuilles contacter votre service après-vente pour toute intervention.

11. ENVIRONNEMENT

Ce produit est conforme à la Directive UE 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourrait être dues à la manipulation inappropriée des déchets de ce produit.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux apparciels électriques et/ou électroniques ou bien, si vous achetez un appariel équivalent, au revendeur de ce nouvel appariel.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et ajustate visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été acheté

12. AVERTISSEMENT

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans prévis.

Les garanties des produits de la marque AVINTAGE sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des générées ne peut être interprétré comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de réduction dans les générées.

Document non contractuel.
