F 40760 - Lave-vaisselle AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Consommation d'eau	9.9 litres par cycle
Consommation d'énergie	0.93 kWh par cycle
Niveau sonore	44 dB
Dimensions approximatives	82 cm (H) x 60 cm (L) x 55 cm (P)
Poids	45 kg
Programmes de lavage	6 programmes, dont Eco, Intensif, Rapide
Fonctions supplémentaires	Départ différé, Séchage à chaleur douce
Entretien et nettoyage	Filtres à nettoyer régulièrement, utilisation de produits spécifiques recommandés
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - F 40760 AEG

Le lave-vaisselle AEG F 40760 ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme sélectionné est actif.

Pourquoi le lave-vaisselle AEG F 40760 ne lave-t-il pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Assurez-vous également d'utiliser un détergent approprié et de ne pas surcharger l'appareil.

Des bruits étranges proviennent du lave-vaisselle AEG F 40760, que faire ?

Des bruits inhabituels peuvent être causés par des objets coincés dans les bras gicleurs ou dans le filtre. Vérifiez et retirez tout objet étranger.

Le lave-vaisselle AEG F 40760 affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour la signification du code d'erreur. Chaque code indique un problème spécifique, et le manuel fournira des solutions possibles.

Comment nettoyer le filtre du lave-vaisselle AEG F 40760 ?

Pour nettoyer le filtre, retirez-le délicatement du fond du lave-vaisselle, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis remettez-le en place.

Pourquoi mon lave-vaisselle AEG F 40760 ne sèche-t-il pas la vaisselle ?

Vérifiez que le programme que vous avez sélectionné inclut une phase de séchage. Si c'est le cas, assurez-vous que le produit de rinçage est correctement rempli.

Le lave-vaisselle AEG F 40760 fuit, que faire ?

Vérifiez les joints de porte et les tuyaux pour détecter toute fuite. Assurez-vous également que le lave-vaisselle est de niveau et que le filtre est correctement installé.

Comment régler la dureté de l'eau sur le lave-vaisselle AEG F 40760 ?

Consultez le manuel d'utilisation pour les instructions spécifiques sur le réglage de la dureté de l'eau. Cela implique généralement d'ajuster un réglage sur le réservoir de sel.

Puis-je utiliser des produits de nettoyage non spécifiques pour le lave-vaisselle AEG F 40760 ?

Il est recommandé d'utiliser des détergents et des produits de rinçage spécifiquement conçus pour les lave-vaisselle afin d'assurer un nettoyage optimal et de protéger l'appareil.

Comment prolonger la durée de vie de mon lave-vaisselle AEG F 40760 ?

Pour prolonger la durée de vie de votre lave-vaisselle, effectuez un entretien régulier, nettoyez le filtre, vérifiez les bras gicleurs et évitez de surcharger l'appareil.

MODE D'EMPLOI F 40760 AEG

Informations pour les utilisateurs

Chère cliente, cher client,

conservez cette notice d'utilisation avec l'appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliser pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Le triangle de secours et/ou les mots d'advertissement (Avertissement!, Prudence!, Attention!) mettent en évidence des indications importantes pour votre sécurité ou pour le bon fonctionnement de l'appareil. Respectez-le absolument.

Ce signe ou des instructions de manipulation numérotées vous décrivent les opérations étape par étape.

Ce symbole indique la présence d'informations complémentaires sur la manipulation et l'utilisation pratique de l'appareil.

Le trèfle signale les conseils et indications concernant unemploi rentable et écologique de l'appareil.

En cas de pannes éventuelles, les instructions destinées à l'utilisateur contiennent des indications de dépannage autonome, voir section «Que faire si...».

Si ces indications ne suffisent pas, veuillez vous adresser au service après-vente de votre magasin vendeur.

Votre lave-vaisse possède le nouveau système de lavage «LAVAGE PAR IMPULSIONS».

Afin de réaliser un meilleur lavage de la vaisselle, ce système de lavage fait varier la vitesse du moteur et la pression d'aspersion durant le programme de lavage. Dès lors, le niveau de bruit varie également durant le programme en cours.

Imprimé sur papier fabriqué de manière compatible avec l'environnement. Celui qui pensé ecologiquement agit également ainsi ...

SOMMAIRE

Mode d'emploi 5

Consignes de sécurité 5

Protection de I'environnement 7

Laver la vaisse de manière économique et menageant l'environnement 8

Vue de l'appareil 9

Bandeau de commande 10

Avant la première utilisation 10

Réglage de l'adoucisseur d'eau 11

Remplissage du réservoir de sel regénérant 12

Remplissage du liquide de rinçage 14

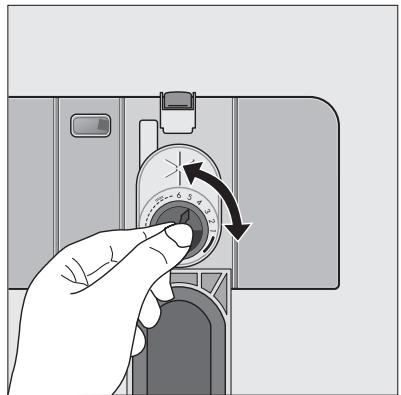

Régler la dose de produit de rinceage 15

Utilisation journalière 15

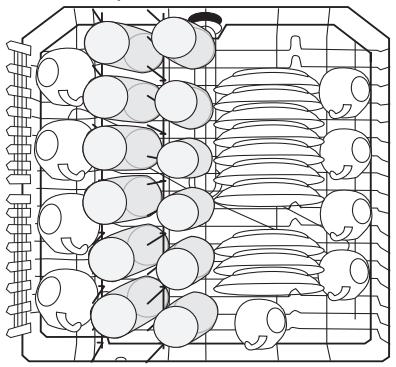

Disposez les couverts et la vaisselle 16

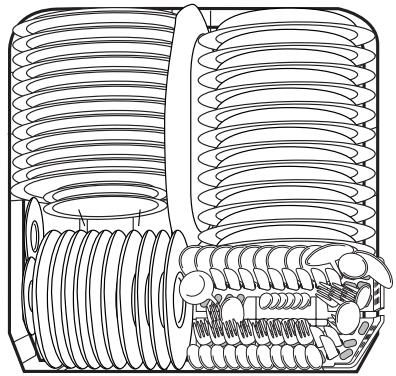

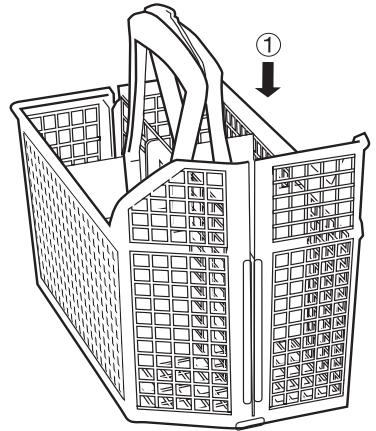

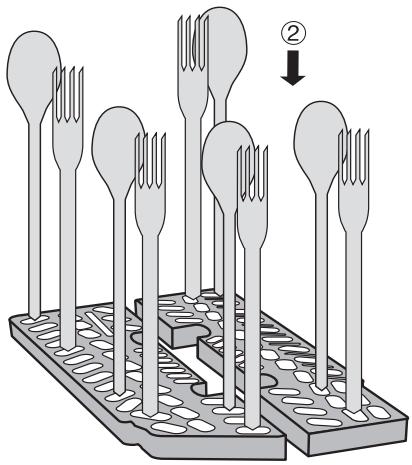

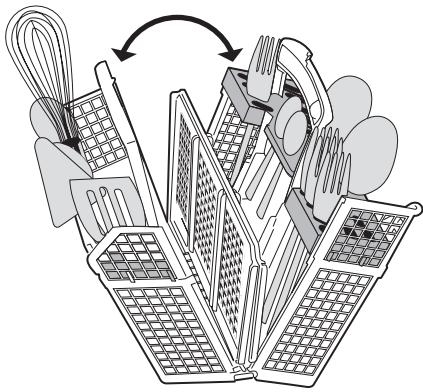

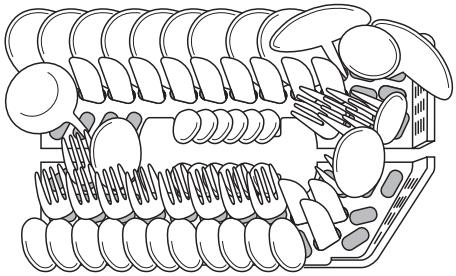

Panier couverts 17

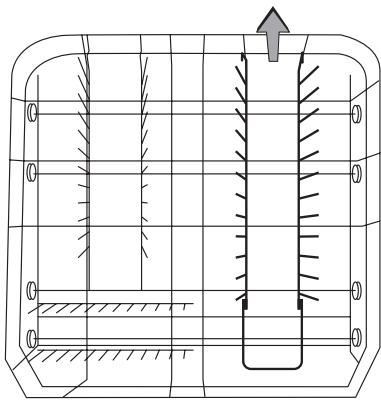

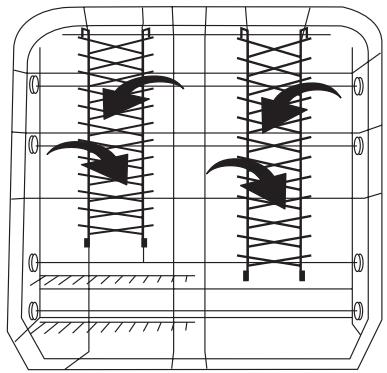

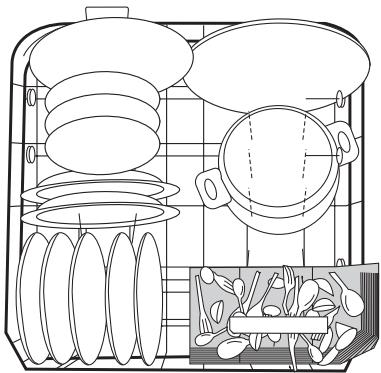

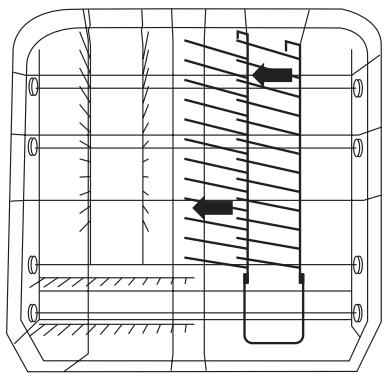

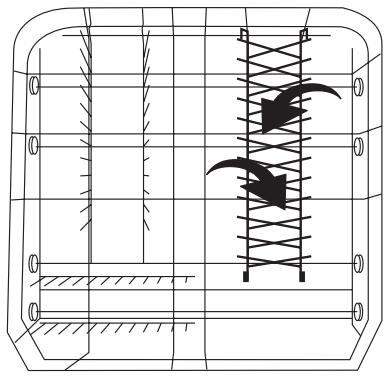

Disposer de la vaisselle (casseroles, grandes assietes) 18

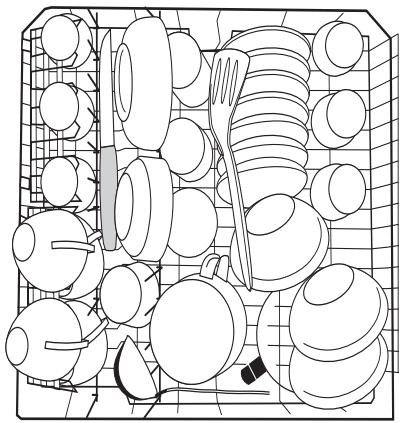

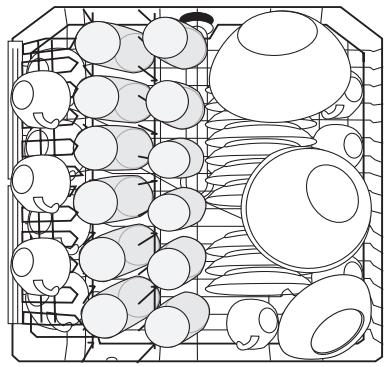

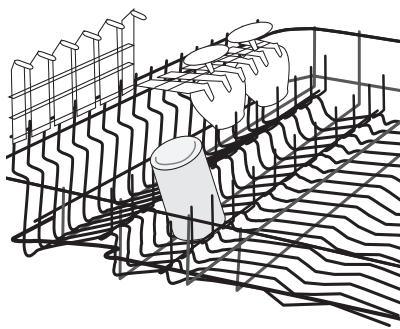

Disposition de la vaisselle (tasses, verres, ...) 20

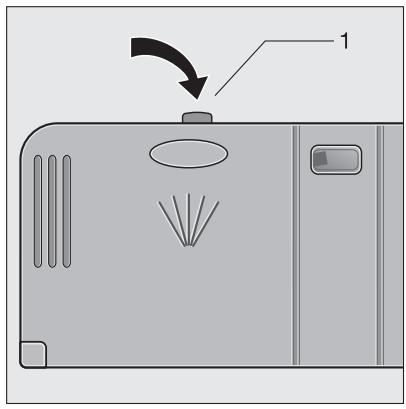

Remplissage du produit de lavage 21

Utilisation des tablettes de détérgent combinées "3 en 1" 22

Programmes de lavage biologiques et produit de lavage compact 23

Selection du programme de lavage (tableau des programmes) 24

Comment faire un lavage 25

Changer/interrompre/arrête le programme de lavage 25

Réglage ou modification du départ différé 26

Reconnaissance de charge - Sensorlogic 27

Fin de programme 27

Retrait de la vaisselle 27

Entretien et nettoyage 27

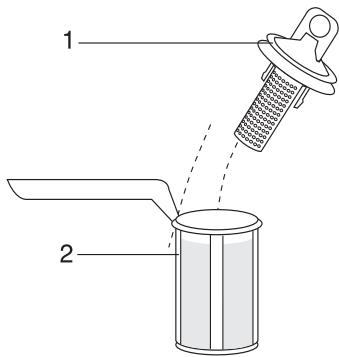

Nettoyage du filtré 28

Que faire quand... 29

...des messages d'erreur s'affichent. 29

...il y a des problèmes lors du fonctionnement du lave-vaisselle. 30

...le résultat de lavage n'est pas satisfaisant. 30

a r c t a r i s t i q u e s t e c h i n q u e s 32
Indications à l'attention des instituts d'essay 33
Instructions de montage et de raccordement 34

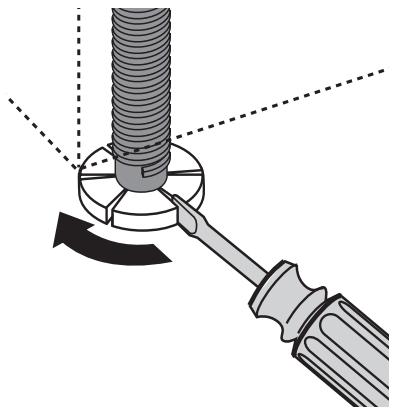

Installation du lave-vaiselle 34
Lave-vaisselle integrale 35
Raccordement du lave-vaiselle 36
Arrivée d'eau 36
Pression d'eau admissible 36

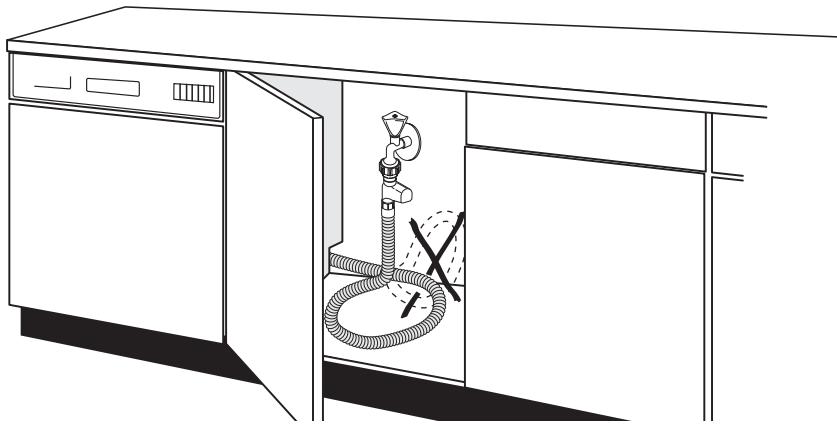

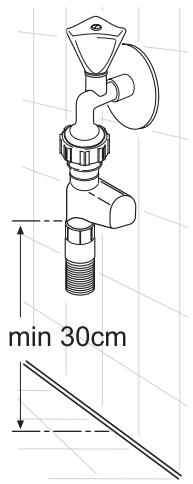

Raccorder le tuyau d'alimentation 36
Evacuation de I'eau 38
Système de protection contre les inondations 39
Branchementélectrique (France) 39
Technique de raccordement 40
Si vous nevez nous contacter 41
Garantie 42
Service 43

MODE D'EMPLOI

Consignes de sécurité

La sécurité des apparêls electroménagers AEG est conforme aux règles reconnues de la technique et à la législation portant sur la sécurité des apparêils. En tant que fabricant, nous attirons cependant votre attention sur les indications supplémentaires suivantes:

• Le lave-vaisse peut uniquement etre transporte debout.
• Contrôlez le lave-vaiselle pour dégâts de transport évientuels. Ne raccorder enaucun cas un appeareil endommagé. En cas de dégâts, adressez-vous à votre revendeur.
• Avant la mise en service, assurez-vous que la tension nominale et le type de courant figurant sur la plaque signalétique de l'appareil correspondent à la tension d'alimentation et au type de courant Presents au lieu d'installation. La protection électrique requise (fusibles) figure également sur la plaque signalétique.
• Vous lirez au chapitre „Installation" comment installer et raccorder correctement le lave-vaiselle. N'utilisez pas de fiches multiples, raccords et rallonges. Danger d'incendie par surchauffe.

Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de reconnaître les risques émanant des apparèils menagers. Il est donc indispensable de les gar-der sous surveillance lorsque l'appareil fonctionne. Ne pas les laisser jouer avec le lave-vaiselle - vous courriez le risque qu'ils s'y enfer-ment (danger d'asphyxie!).
• Les éléments constituant l'emballage (les films en plastique, les morceaux de polystyrene p. ex.) peuvent partager un danger pour les enfants. Risque d'asphyxie! Garder les éléments d'emballage hors de la portée des enfants.
• Les détergents peuvent provoquer des brûlures aux yeux, à la bouche et dans la gorge ou même conduire à l'asphyxie! Respectez les recommandations de sécurité des fabricants de déterments et produits de lavage.

• L'eau dans le lave-vaiselle n'est pas de l'eau potable. Les restes évientuels de produits de lavage peuvent provoquer des brûlures!

• Lors de la mise au rebut du lave-vaiselle: coupelez cable d'alimentation au ras de l'appareil et jetez-le. Neutralisez le dispositif de fermetre de porte, de façon à ce que la porte ne ferme plus.

Sécurité générale

• Les réparations sur le lave-vaisselle peuvent uniquement être effectues par du personnel qualifié. Les réparations non effectuées dans les règles peuvent être la source de dangers importants pour l'utilitaire. Pour toute réparation, adressez-vous à votre revendeur ou à notre service après vente.
• Ne mettez jamais le lave-vaiselle en service si le cable d'alimentation, le tuyau d'arrivée ou d'évacuation d'eau sont endommages ou si le bandeau de commande, le plan de travail ou le socle sont endommages de manière telle à exposer l'intérieur de l'appareil.
• Si le tuyau d'arrivée d'eau est endommagé ou doit être remplaced par un tuyau d'arrivée d'eau plus long, celui-ci (disponible auprès du service après vente AEG) doit être remplaced par un technicien de service après vente agrée par AEG.
• Ne tirez jamais la fiche de la prise de courant en tirant sur le cable, mais toujours sur la fiche.
• Pour raisons de sécurité, il est défendu d'apporter des modifications ou transformations au lave-vaiselle.
• Veillez à ce que la porte du lave-vaiselle soit toujours fermée sauf pour placer ou-retirer la vaiselle. Vous évitez ainsi que quelqu'un ne trèbuche sur la porte ouverte et ne se blesse.
• Les couteaux pointus et les éléments de vaisselle acérés doivent être placés dans le panier supérieure ou avec la pointe vers le bas dans le panier à couverts.

Utilisation conforme à la destination

• Ne lavez au lave-vaiselle que de la vaiselle domestique. Si l'appareil est utilisé de manière non conforme ou en cas d'erreur de manipulation, le fabricant dégage sa responsabilité en cas d'eventuels dommages.
• Avant l'utilisation de Sel regénérant, de produit de lavage et de produit de rincege, vérifie que le fabricant de ces produits autorise expressément leur utilisation dans des lave-vaiselle menagers.

• N'introduisez pas de solvants dans le lave-vaiselle. Danger d'explosion!

• Le système de protection contre les fuites d'eau protège de manière fiable contre les dégats des eaux. Les conditions suivantes doivent cependant être remplies à cet effet:

• L'appareil doit également rester raccordé à l'alimentation électrique lorsqu'il n'est pas en service.

• Le lave-vaiselle doit être installé correctement.

• Fermez toujours le robinet d'arrivée d'eau lorsque le lave-vaiselle n'est pas utilisé pendant une période prolongée, p. ex. durant un voyage de vacances.

• Ne montez pas et ne vous placez pas sur la porte ouverte de l'appareil, celui-ci pourrait basculer.

• En cas d'anomalie, fermez le robinet d'arrivée d'eau, puis débranchez la prise de courant. En cas de raccordement fixe: retirez le(s) fusible(s) ou coupez le disioncteur.

Protection de l'environnement

Elimination du matériel d'emballage

Tous les matériaux marqués par le symbole sont recyclables. Dépose-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.

• Les pieces en matière plastique sont identifiées par des abréviations normalisées sur le plan international:

• PE< pour polyéthylène, p. ex. films d'emballage

• PS< pour polystyrene, p. ex. coussins (par principe sans HCFC)

• POM< pour polyoxyméthylène, p. ex. pince en plastique

• Les parties en carton sont réalisées à partir de nouveaux papiers et sont destinées à la collecte de nouveaux papiers.

Mise au rebut

Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représentier un danger: coupeze le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermetre de porte.

Laver la vaisse de manière économique et menageant l'environnement

• Ne raccordez le lave-vaiselle à une alimentation en eau chaude que si vous disposez d'une installation d'eau chaude qui neCHAFFE pas à l'électricité.
• Réglez correctement l'adoucisseur.
• Ne rincez pas préalablement la vaisse à l'eau courante.
• Si vous faites fonctionner le lave-vaisselle avec une faible charge, le système de reconnaissance de charge calculé la quantité d'eau nécessaire et raccourcit la durée du programme. Le plus économique est de plusieurs jours faire fonctionner le lave-vaisselle à pleine charge.
• Sélectionnez le programme de lavage en fonction du type de vaisselle et son degré de salissure.
• Evitez les surdosages inutiles de produit de lavage de sel régencerant et de liquide de rinçage. Observe les recommendations de dosage données dans cette notice d'utilisation ainsi que les indications fournies par les fabricants de ces produits.

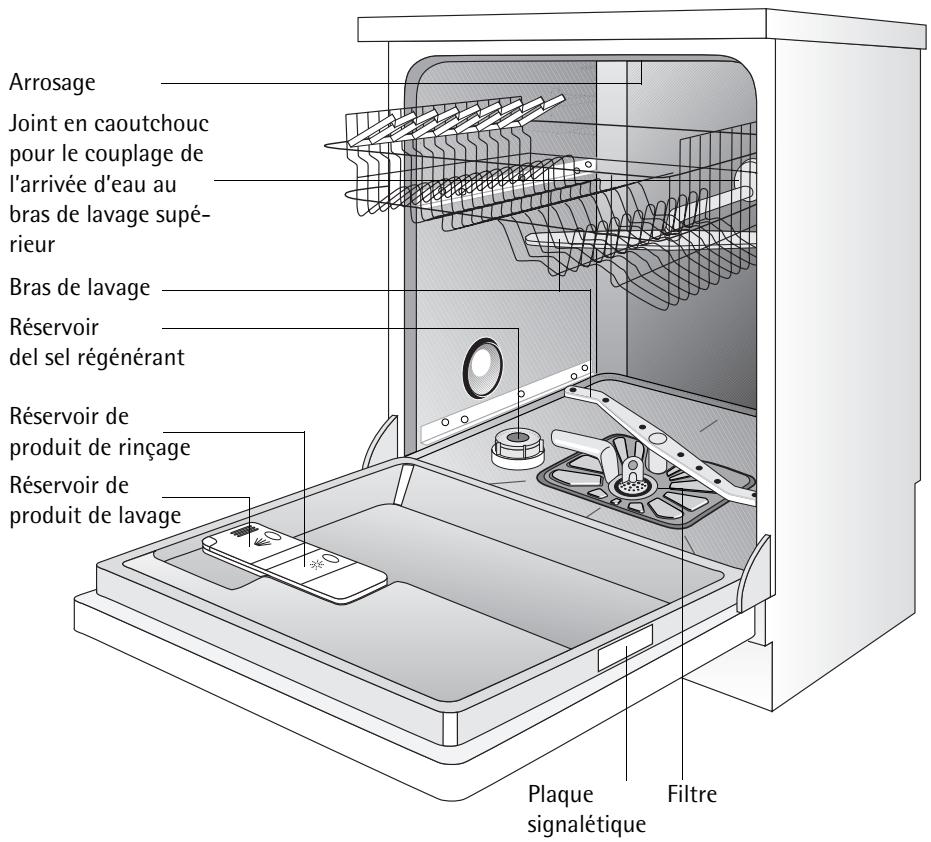

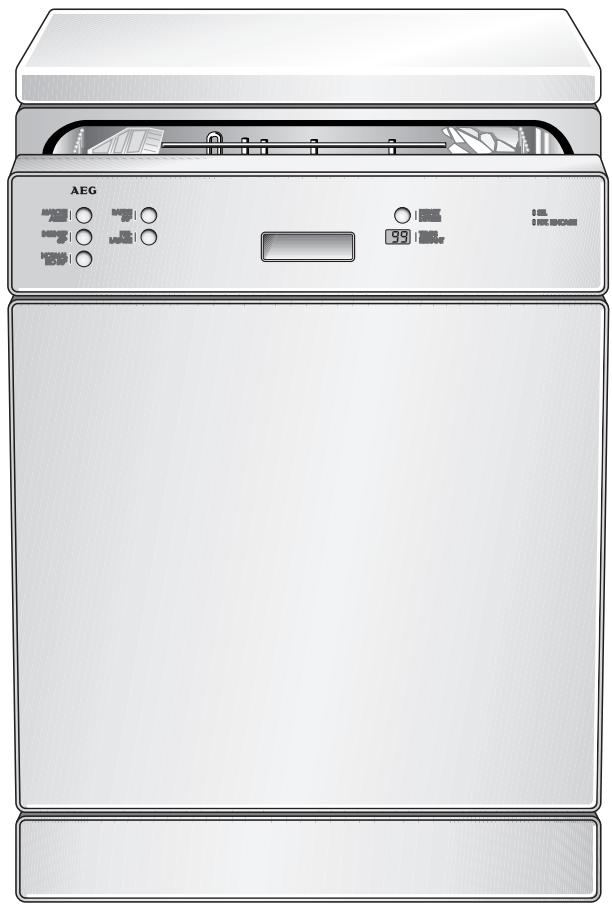

Vue de l'appareil

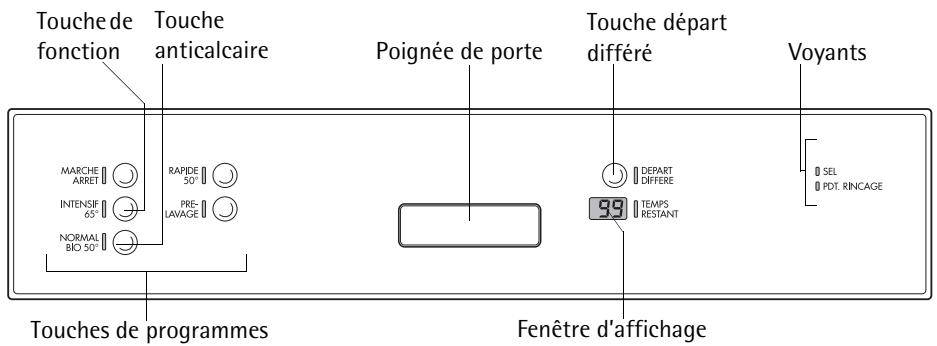

Bandeau de commande

Touché anticalcaire et touche de fonction: En plus du programme de lavage imprimé, on peut avec la combinaison de ces deux touches régler l'adoucisseur du lave-vaiselle.

La fenêtre d'affichage permet de visualiser

• le niveau de durée d'eau.
• le départ différé.
• le temps restant d'un programme de lavage.
• l'anomalie presente dans le lave-vaisse.

Les voyants ont la signification suivante:

SEL	Remplissez le réservoir de sel régénérant
PDT. RINC.	Remplissez le réservoir de produit de rinçage

Avant la première utilisation

Avant la mise en service, retirez les attaches en plastique avec lesquelles les paniers à vaisselle ont été bloqués pendant le transport.

Procedez ensuite aux étapes suivantes:

1. Reglez l'adoucisseur
2. Remplissez le réservoir de sel régénérant
3. Remplissez le réservoir de liquide de rincage

Réglage de l'adoucisseur d'eau

Afin d'éviter les dépôts de calcaire sur la vaiselle et dans le lave-vais-selle, la vaiselle doit être lavée avec une eau adoucie, dépourvue de calcaire. Pour cette raison, le lave-vaisse est équipé d'un adoucisseur d'eau. L'eau de distribution dont la durée dépasse 7°th doit être adoucie pour pouvoir convenir au lavage en lave-vaisse grâce à un sel spécial dit «sel régénérant».

La Compagnie des Eaux vous renseignera sur la durée de l'eau de votre région.

Réglez l'adoucisseur suivant le tableau en fonction de la durée de l'eau de votre région. L'adoucisseur peut être régèle selon 10 niveaux.

en °th1)	Dureté de l'eau		Réglage sur le niveau de durété	La fenêtre d'aff- chage indique
	en mmole/l2)	Plage
73-89	7,3-9,0		9	H 9
62-71	6,3-7,2		8	H 8
55-61	5,5-6,2	IV	7	H 7
48-53	4,8-5,4		6	H 6
41-46	4,1-4,7		5	H 5
34-39	3,3-4,0	III	4	H 4
27-32	2,6-3,2		3*	H 3
20-25	1,9-2,5	II	2	H 2
7-18	0,7-1,8	I/II	1	H 1
moins de 7	moins de 0,7	I	0 pas de Sel nécessaire	H 0

1)(°th) degrés hydrotimétriques, unité de mesure de la durée de l'eau
2)(mmol/l) millimoles par litre, unité de mesure internationale de la durée de l'eau *réglage d'usine

1. Le lave-vaisselle doit être mis hors service.

2. Appuyez simultanément sur la touche de fonction et la touche de anticalcaire et maintenez-les enfoncées.

3. Appuyez sur la touche MARCHE/ARRET.

Les voyageurs correspondant à la touche de fonction et la touche de réglage de l'adoucisseur clignotent.

1. Appuyez à nouveau sur la touche de réglage de l'adoucisseur. La fenêtre d'affichage indique le niveau de durée actuellement sélectionné.

2. Appuyez sur la touche de anticalcaire une ou plusieurs fois pour selectionner le niveau de durée. (le niveau de durée 9 est suivi du niveau de durée 0).

3. Lorsque le niveau de durée est correctement sélectionné, appuyez sur la touche MARCHE/ARRET.
   Le niveau de durée est alors méorisé.

Remplissage du réservoir de sel régissant

Utilissez exclusivement du sel spécial régénérant pour lave-vaiselle. Ne replissiez jamais le réservoir de sel régénérant à l'aide d'autres sortes de sel (p. ex. sel alimentaire) ni de produit de lavage. Ceci pourrait rendre inutilisable l'adoucisseur.

Soyez donc vigilant lors du replissage.

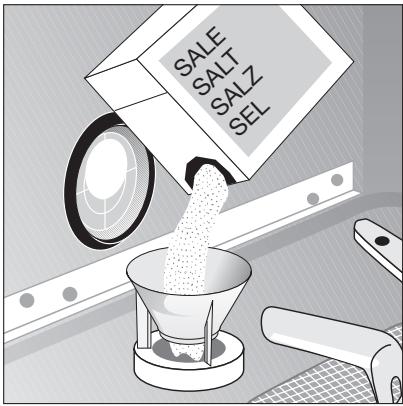

Verse le sel regénérant:

• Avant la première mise en service du lave-vaiselle
• Si levoyant SEL s'allume sur le bandeau de commande.

Si la durée de l'eau de votre secteur résidentiel est inférieure à 7^ th il n'est pas nécessaire d'employer de Sel regénérant.

1. Ouvrez la porte, retirez le panier inférieur.
2. Devissez et otez le bouchon du réservevoir de sel.
3. Uniquement lors de la première utilisation:

Remplissez entiement d'eau le réservoir de sel.

1. Placez l'entonnoir livre avec l'appareil sur le réservoir de sel.

Versez le sel regénérant dans le réservoir de sel (env. 1,0-1,5 kg). Ne remplissez pas le réservoir de sel spécial d

L'eau qui déborde lors du replissage du réservoir de sel par du sel spécial régénérant s'écoule dans le fond de l'appareil. Cette eau sera vidangée au départ du prochain programme de lavage.

1. Nettoyez l'ouverture du réservoir des eventuels restes de sel.

2. Revissez soigneusement le bouchon du réservoir de sel à fond, afin d'éviter que du sel parvienne dans l'eau de rinçage. La conséquence en serait des verres troubles. Pour cette raison, lancez un programme de lavage après avoir rempli le réservoir de sel. De laASF, l'eau salée et les grains de sel ayant débordé seront évacués.

En fonction de la granulométrie, plusieurs heures peuvent s'écouer avant que le sel ne se soit dissout dans l'eau et que le voyant SEL s'éteigne à nouveau.

Le réglage de l'adoucisseur etès lors la consommation de sel dépendent de la durée locale de l'eau.

Remplissage du liquide de rinceage

Grçá au liquide de rincage, on obtient une vaisselle brillante, sans taches, et des verres limpides.

N'utilisez que des produits de rincege pour lave-vaisselle menagers. Ne replissez jamais avec un autre produit (p. ex. essence de vinaigre) ni de produit de lavage pour vaisselle dans le réservoir de produit de rincege. Ceci peut endommager l'appareil.

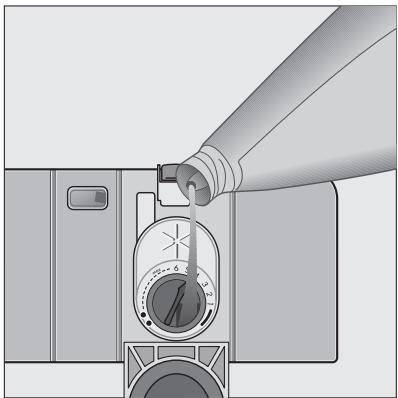

Remplissez de produit de rinceage:

• Avant la première mise en service du lave-vaissele
• Si l'indication PDT. RINC. s'allume sur le bandeau de commande.

Le réservoir de produit de rincege se trouve sur la face interieure de la porte du lave-vaisse.

1. Ouvrez la porte.

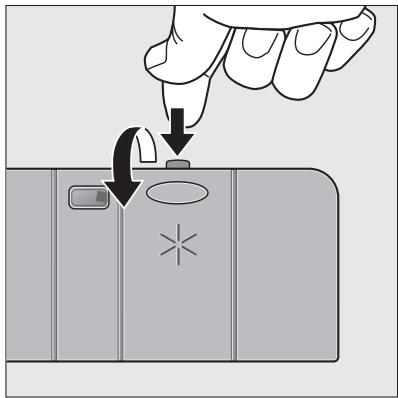

2. Appuyez sur la touche de déverrouillage du réservoir de produit de rençage.

3. Ouvrez entièrement le couvercle du réservoir de produit de rinçage.

1. Versez le produit de rinceage dans l'orifice de replissage sans dépasser le repère maximum ( ligne en pointillé) qui correspond à une quantité maximale de replissage d'env. 140 ml.
2. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.

Epongez soigneusement tout débordement pour éviter une formation excessive de mousse lors d'un futuro lavage.

Utilisez uniquement du produit de rincege spécial lave-vaisselle. Tout autre produit risque d'endommager votre apparéil.

Régler la dose de produit de rinceage

Ce produit évite que l'eau ne reste sur la vaisse sous forme de gouttelettes laissant des taches blanches après séchage. L'admission du produit de rincege se fait automatiquement. Vous pouvez régler le dosage de 1 à 6. A la livraison, votre apparéil est régle sur la position 4. Ne modifiez le dosage que si vous constatiez de mauvais résultats de rincege.

(voir «Que faire si ...?»)

1. Ouvrez la porte du lave-vaisse.

2. Appuyez sur la touche de déverrouillage du réservoir de produit de rincege.

3. Ouvrez entièrement le couvercle du réservoir de produit de rinçage.
4. Reglez le dosage.
5. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.
6. Epongez soigneusement si du produit de rinceage s'est écoulé pour éviter

une formation excessive de mousse lors d'un futurol lavage.

Utilisation journalière

• Faut-il compléter le sel régénérant ou le produit de rinçage?
• Disposez les couverts et la vaisselle dans le lave-vaiselle
• Remplissez le réservoir de produit de lavage pour lave-vaissele
• Sélectionnez un programme de lavage convenant aux couverts et à la vaisselle
• Lancez le programme de lavage

Expose les couverts et la vaisse

Les éponges, serviettes de menage et tous les objets susceptibles de se saturer en eau, ne peuvent pas etre lavés au lave-vaiselle.

Pour le lavage au lave-vaiselle, les couverts/la vaisseille qui suivent

ne conviennent pas:

conviennent sous réserves:

• Les couverts avec poignées en bois, corne, porcelain ou nacre • Les pièces en plastique ne résistant pas à la chaleur • Les couverts ancients, dont le mastic d'assemblage est fragile à l'eau chaude • La vaisselle ou les couverts collés • Les objets en étain ou en cuivre • Les cristaux • Les pièces en acier sensibles à la corrosion • Les planchettes en bois • Les objets d'art

• Ne lavez de la vaisselle en faïence au lave-vaisselle que si elle est garantie comme convenant pour lave-vaisselle par le fabricant. • Les décors vernis peuvent pârir en cas de lavages fréquents au lave-vaisselle. • Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d'aliments, tels que p. ex. le blanc d'œufs, le jaune d'œufs, la moutarde, provoquent souvent des changements de couleur ou des taches sur l'argent. Pour cette raison débarrassé, toujours les pièces en argent des restes d'aliments si elles ne sont pas lavées immédiatement après utilisation. • Certaines sortes de verre peuvent devenir opaques après de nombreux lavages.

• Avant de dispose la vaisse:

• enlevez les restes grossiers d'aliments

• faites tremper les casseroles contenant des restes d'aliments brûlés.

• Lors de la disposition de la vaisse et des couverts, veillez à ce que:

• la vaisse et les couverts ne puissant pas gérer la rotation des bras d'aspersion.

• les recipients tels que tasses, verres, casseroles, etc., soient disposés avec l'ouverture vers le bas, afin que l'eau puisse s'écouler facilement
• la vaiselle et les couverts ne s'enchevêtrent ou ne s'imbriquent pas les uns dans les autres
• les verres ne se touchent pas afin d'éviter les bris de verre et la formation des taches de contact qui peuvent se produit au séchage
• placer les petits objets (p. ex. couvercles) soient placés dans le panier à couverts

Panier couverts

Ne placez pas de pieces longues dans le panier à couverts. Cela pourrait bloquer le bras de lavage et être une source de danger, en particulier pour les enfants.

Afin que chaque face de couverts.
puisse etre aspergée d'eau, vous
pouvez

1. insérez l'objet grille sur le panier à couverts
2. place les couteaux courts, les fourchettes et les cuilleres avec la poignée vers le bas sur la grille du bac à couverts.
3. Pour les couverts de grande tailles que p. ex. fouet, on peut enlever une partie de la grille à couverts.

Pour certains modès de lave-vaisselle, il est possible de déplier le panier à couverts.

Afin que le panier à couverts ne s'ouvre pas en deux lors du retrait, empaignez bien les deux parties de l'anse.

1. Placez le panier à couverts sur la table ou le plan de travail
2. écartez les deux parties de l'anse
3. retirez les couverts
4. repliez les deux demi-anses.

Disposer de la vaiselle (casseroles,grandes assietes)

Placez les grandes pieces de vaiselle très sales dans le panier inférieur (Assiettes jusqu'à un diamètre de 29 cm).

Votre lave-vaisselle dispose d'une des quatre variantes de panier inférieur suivantes:

Variante 1: tous les supports à assiettes du panier inférieur sont fixes

Variante 2: le support à assiettes à droite du panier inférieur est rabattable vers la gauche

Afin de placer plus facilement les recipients les plus grands, les rayonnages du support à assiettes à droite du panier inférieur sont rabattables vers la gauche :

1. Soulevez légèrement à l'arrière les rayonnages du support à assiettes de droite.

2. Rabattez les rayonnages du support à assiettes vers la gauche.

Variante 3 : le support à assiettes sur la droite du panier inférieur est rabatable en croisant les rayonnages

Afin de placer plus facilement les recipients les plus grands, les deux rayonnages du support à assiettes sur la droite du panier inférieur sont rabattables en se croisant.

Variante 4 : les deux supports à assiettes à l'arrière du panier inférieur sont rabattables en croisant les rayonnages

Afin de placer plus facilement les recipients les plus grands, les rayonnages des deux supports à assiéttes à l'arrête du panier inférieur sont rabattables en se croisant.

Disposition de la vaiselle (tasses, verres, ...)

Placez les petites pieces de vaisselle, fragiles et les longs couverts dans le panier supérieur.

• Disposez les pieces de vaiselle en quinconce sur les supports à tasses amovibles et en dessous de ceux-ci afin que l'eau de lavage attigne toutes les pieces de vaiselle.
• Pour les pieces de vaisse lhautes, rabattez les supports à tasses.
• Les verres à vin, les verres à champaige ainsi que les verres à cognac peuvent être maintainus ou suspendus aux armatures des supports à tasses.
• Les verres, gobelets, etc. peuvent également être placés sur les deux rangiées d'ergots à gauche dans le panier supérieur.

Remplissage du produit de lavage

N'utilise que des produits de lavage pour des lave-vaisselle menagers.

Le produit de lavage est dangereux!

• Le réserve de produit de lavage doit être rempli avant chaque programme de lavage, à l'exception du programme prélavage. Le produit de lavage est libéré automatiquement au cours du programme de lavage.

Veuillez respecter les recommendations de dosage et de stockage du fabricant mentionnées sur les emballages des produits de lavage.

Le réservoir de produit de lavage se trouve sur la partie interieure de la porte du lave-vaiselle.

1. Si le couvercle est verrouillé: Appuyez sur la touche de déverrouillage (1). Le couvercle s'ouvre.

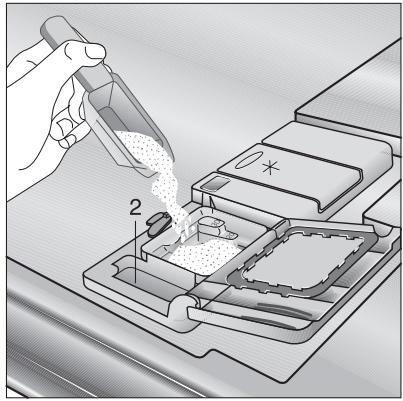

1. Versez le produit de lavage dans le réservoir. Des traits horizontally servent de repère pour le dosage: «20» correspond à env. 20 ml de produit de lavage, «30» correspond à env. 30 ml de produit de lavage.
2. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.

Pour les programmes avec prélavage, vous avez la possibilité d'ajouter du produit de lavage dans le组成部分 annexe (2). Ce produit de lavage agiraès le prélavage.

Utilisation des tablettes de détergent combinées "3 en 1"

Recommendations generales

Ces produits sont des tablettes qui combinent les fonctions détergent / aide au rinçage et sel.

1. Avant d'utiliser ces produits, vous devriez d'abord vérifier que la durée de l'eau de votre alimentation en eau est compatible avec l'utilisation de ces produits en vous liéérant aux instructions fournies par le fabri-cant du détergent (Voir sur l'emballage).
2. Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du détergent.

Ne placez pas les tablettes dans le bac ou le panier des couverts car vous obtiendriez un mauvais résultat de lavage. Les tablettes devraient etre placees dans le doseur a detergent.

1. Si vous rencontres des problèmes la première fois que vous utilisez les produits "3 en 1", veillez prendre contact avec la ligne service clientèle du fabricant du détergent (le numéro de téléphone est indiqué sur l'emballage).

Recommendations particuilles

Quand vous utilisez des produits aux fonctions combinées, les témoins indiquant l'aide au rincege et le sel ne sont plus nécessaires. C'est pourquoit il est peut-être utile de déconnecter l'aide au rincege - nous vous rappelons que seuls quelques lave-vaiselle ont cette fonction - et de sélectionner le paramétrage de durée de l'eau le plus bas possible.

Pour plus d'informations, merci de vous reporter à la notice d'utilisation.

Si vous decide de repasser à l'utilisation d'un système détersif classique, nous vous conseillons :

• de replir à nouveau les deux compartments des sels et de l'aide au rinçage.
• de changer le paramétrage de durée de l'eau sur la position la plus élevé possible et de faire tournier trois cycles normaux sans charge.
• de réajuster le paramétrage de durée de l'eau en fonction des conditions spécifique à votre région (comme indiqué dans la notice d'utilisation).

Programmes de lavage biologiques et produit de lavage compact

Les produits de lavage pour lave-vaisse peuvent etre classes en deux catégories en fonction de leur composition chimique:

• les produits de lavage conventionnels alcalins
• les produits de lavage compacts à faible alcalinité avec enzymes naturels.

En combinaison avec les détergents compacts, les programmes de lavage biologiques épargnant l'environnement et ménagent votre vaisse; en effet, les programmes de lavage biologiques sont spécialement adaptés aux propriétés détachantes des enzymes contenus dans les produits de lavage compacts. Pour cette raison, en combinaison avec les produits de lavage compacts, les programmes de lavage biologiques obtient déjà à 50^ les mêmes résultats de lavage qui ne sont sinon atteints qu'avac les programmes à 65^ .

Pour les programmes biologiques, l'eau de rincege est chauffée brièvement à plus de 50^ , afin que l'oxygène actif devienne efficace.

Les produits de lavage en pastille des divers fabricants se dissolvent plus ou moins vite. Pour cette raison, certaines pastilles ne peuvent pas déployer toute leur force de nettoyage lors des programmes courts.

Employez pour cette raison les programmes normaux avec prélavage.

Sélection du programme de lavage (tableau des programmes)

Sélectionnez le programme de lavage approprié à l'aide de ce tableau:

Type de vaisselle	Service de table et plats		Service à des-sert et à café	Tous les typesde vaisselle
de plus	-	avec de la vais-selle sensible à la chaleur	avec des verresfragiles	-
Type de salissures	• très sales • restes séchés d'aliments	• normalement sales	• légèrement sales	Vaiselle utilisée qui a été rassemblée dans le lave-vaiselle, mais ne doit être lavée qu'à un moment ultérieur.
		convient particulièrement en cas d'utilisation de détergents compacts
Programme de lavage approprié:	↓	↓	↓	↓
	INTENSIF 65°C	NORMAL BIO 50 °C (1) (4)	RAPIDE 50°C	PRELAVAGE
Déroulement du pro-genme 2)	Prélavage Lavage 2 rincçages inter- médiaires Rinçage Séchage	Prélavage Lavage Rinçage intermè-diaire Rinçage Séchage	- Lavage Rinçage inter- médiaire Rinçage	Prélavage - -
				-
				-
Données de consommation: 3)	↓	↓	↓	↓
Durée	110 – 120 min	110 – 120 min	30 min	10 min
Energie	1,9 – 2,1 kWh	0,85 – 1,05 kWh	0,85 kWh	< 0,1 kWh
Eau	18 – 20 litres	14 – 16 litres	12 litres	4 litres

1) Pour les programmes biologiques, l'eau de rinceage est chauffée brièvement à plus de 50^ , afin que l'oxygène actif devienne efficace.
2) Les étapes de programmes ont des niveaux sonores différents, la vaisseletant plus fortement rincee pendant de courtes periodes lors de certaines etapes de lavage afin d'obtenir un meilleur lavage.
3) Les données de consommation ont ete deteminees dans des conditions normalises. Elles dependent du replissage des paniers a vaisselle. Des écarts sont dEs lors possibles dans la praticque.
4) Programme de test pour essais comparatifs

Comment faire un lavage

1. Vérifiez que la vaisse et les couverts sont disposés dans le lave-vaisse de telle façon que les bras d'aspersion puissant tournier librement.
2. Ouvrez entiement le robinet d'arrivee d'eau.
3. Refermez la porte.
4. Appuyez sur la touche MARCHE/ARRET. Levoyant MARCHE/ARRET s'allume.
5. Appuyez sur la touche correspondant au programme souhaité (voir «Tableau des programmes»). Levoyant correspondant s'allume. Avec environ 6 secondes, le programme de lavage sélectionné démarre. La fenêtre d'affichage indique le temps restant du programme de lavage, calculée en fonction du chargement des paniers. En cas d'adaptation automatique du programme par la commande du lave-linge (quantité de vaisse, degré de salissement, etc.), le compte de la durée de lavage restante peut le cas échéant être stoppé ou corrigé.

Si des messages d'erreur apparaisent dans la fenêtre d'affichage après le démarrage du programme, veuillez consulter le chapitre «Que faire si...».

Changer/interrompre/arrête le programme de lavage

Ne changez ou n'interrompez un programme de lavage en cours que si c'est absolument nécessaire. Avec avoir refermé la porte de l'appareil, l'air ayant pénétré dans l'appareil est fortement échauffé et se dilate. De ce fait, de l'eau peut parvenir dans la cuve et eventuellesment déclencher le système de protection contre les inondations.

Changer le programme de lavage

Si vous désirez modifier le programme de lavage dans les 6 secondes suivant la sélection du programme, enforcez brièvement la touche du nouveau programme de lavage.

Si vous désirez plus tard modifier le programme de lavage,procédez comme suit:

1. Appuyez sur la touche du nouveau programme sélectionné et mainte-nez-la enforcée. Les voyants correspondants aux deux programmes de lavage clignotent.
2. ÀpRESquelques secondes,seul levoyant du nouveau programme clignote encore.Relachez la touche le nouveau programme démarre.

Interrompre le programme de lavage en ouvrant la portedu lave-vaisselle

Lors de l'ouverture de la porte, de la vapeur brûlante peut sourir de l'appareil. Ouvrez la porte avec précaution.

1. Ouvrez la porte du lave-vaiselle. Le programme de lavage s'arrête.

2. Levoyant correspondant au programme de lavage en cours s'eteint.

3. Fermez la porte. Le programme de lavage se poursuit.

Arreter le programme de lavage

1. Appuyez sur la touche du programme en cours et maintenez-la enfoncée. Levoyant correspondant au programme en cours clignote pendant quelques secondes et s'eteint ensuite.
2. Relâchez la touche, le programme s'interrompt.

L'arrêt du lave-vaisse interrompt un programme de lavage en cours, mais ne l'annule pas. ÀpRES remise en marche, le programme de lavage se poursuit.

Réglage ou modification du départ différé

Cette touche vous permet de retarder le départ de programme de lavage jusqu'à 19 heures.

Réglage du département différé:

1. Appuyez sur la touche MARCHE/ARRET.
2. Appuyez sur la touche DEP. DIFFERE jusqu'à ce que le nombre d'heures au bout desquelles le programme de lavage doit demarrer clignote dans la fenêtre d'affichage.
3. Appuyez sur la touche correspondant au programme souhaité. La fenêtre d'affichage indique maintainant le nombre d'heures en permanence. Celui-ci est méorisé.
4. Àpres écoulement du nombre d'heures définit, le programme de lavage démarre automatiquement.

Modification du départ différé:

Tant que le programme de lavage n'a pas démarré, vous pouvez encore modifier le départ différé mémorisé en,enfantant la touche DEP. DIFFERE.

Reconnaissance de charge - Sensorlogic

Lorsqu'un programme de lavage démarre bien que le panier supérieur et/ou le panier inférieur ne soit que partiellement charges, la haute technologie électronique équipant cet apparéil adapte la quantité d'eau de lavage ainsi que la durée du programme de lavage à la quantité de vaisselle. De la vente, il est possible de laver également une petite quantité de vaisselle rapidement et économique. A demi-charge (6 couverts normalisés), on economise environ 2 litres d'eau et 0,2 kWh.

Fin de programme

Lorsque à la fin du programme, la fenêtre d'affichage indique «O».

1. Appuyez sur la touche MARCHE/ARRET. Levoyant MARCHE/ARRET s'eteint.

A la fin du programme, de la vapeur brûlante peut s'échapper à l'ouverture de la porte. Aussi:

1. Ouvrez la porte avec précaution.

Retrait de la vaiselle

• Ouvrez la porte et attendez 15 minutes avant de sortir la vaisse: vous évitez de vous brûler et vous obtiennent de plusieurs résultats de sechage.
• Videz d'abord le panier inférieur, puis le panier supérieur. Vous éviterez ainsi que de l'eau résiduelle ne s'égoutte sur la vaisseplace dans le panier inférieur et ne laisse des traces de gouttelettes sur celle-ci.

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et si nécessaire, uniquement avec des détergents doux. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc ...).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rangage avec un chiffon humide.

Nettoyage du filtré

i Les filtrés sont situés au fond de la cuve. Ils doivent être nettoyés très régulièrement. Des filtrés non nettoyés nui-sent au résultat de lavage.

1. Ouvrez la porte, sortez le panier inférieur.

2. Le système de filtrage du lave-vais-selle se compose d'un filtré mixte grossier/fin, d'un microfiltré et d'un filtré plat.

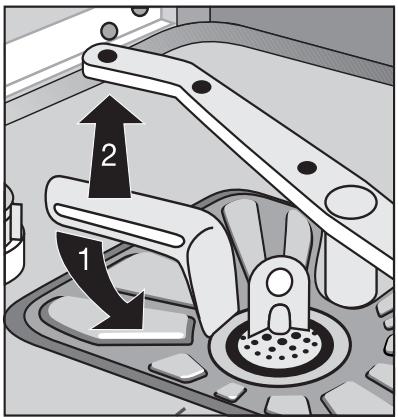

3. Tournez la poignée de l'ensemble filtre mixte grossier/fin et microfiltred'1/4 de tour vers la gauche puis sou-levez le tout.
4. Saisissez le filtré mixte grossier/fin (1) par la poignée annulaire et retirez-le du microfiltre (2)
5. Nettoyez soigneusement tous les filtres sous l'eau courante.

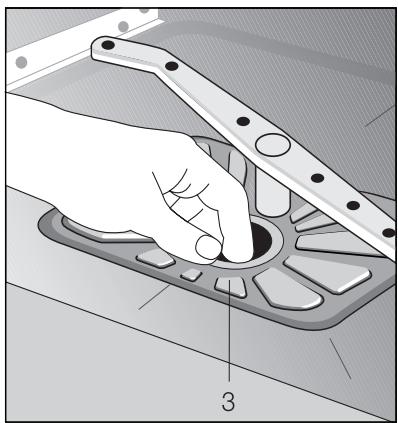

6. Retirez le filtré plat (3) en le soulevant et nettoyez-le sous l'eau courante des deux côtes.

1. Replacez le filtrte plat en vérifier que les bords du filtrte s'applique correctement sur le fond de la cuve.
2. Placez le filtré mixte grossier/fin dans le microfiltré et assemblez-les.
3. Remettez l'ensemble de ces 2 filtrés et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

Ne faites jamais fonctionner l'appareil sans les filtrres.

Que faire quand…

Si vous constatiez une anomalie dans le lavage ou le fonctionnement de votre apparéil, consultez les indications données dans cette notice d'utilisation avant de faire appel au Service Àpres Vente. Dans la majorité des cas, vous pourrez y remodelier vous-même.

...des messages d'erreur s'affichent.

• Si levoyant correspondant au programme selectionné clignote et la fenêtre d'affichage indique le code d'erreur C 1 ou C2, vous pouvez eventuèlement résoudre vous-même l'anomalie.

Après avoir rémedié à cette anomalie, appuyez sur la touche du programme de lavage en cours. Celui-ci se poursuit. Si l'anomalie s'affiche à nouveau, faites appel au service après vents.

Symptômes	Cause possible	Solutions
La fenêtre d'affichage indique le code d'erreur C 1. Levoyant correspondant au programme sélectionné clignote: l'eau dans le lave-vais-selle n'arrive pas.	Le robinet d'eau est bouché ou entartré.	Nettoyez le robinet d'eau.
	Le filtrtre (si présente) dans le raccordement visse du robit est bouché.	Nettoyez le filtrtre dans le rac-cordement visse du flexible.
	Le flexible d'alimentation en eau n'est pas installé correctement.	Vérifiez la position du flexible.
La fenêtre d'affichage indique le code d'erreur C 2. Levoyant correspondant au programme sélectionné clignote.	Le siphon est bouché.	Nettoyez le siphon.
	Le flexible d'évacuation d'eau n'est pas installé correctement.	Vérifiez la position du flexible.
La fenêtre d'affichage indique le code d'erreur C 3.	Le système de protection contre l'inondation a déclenché.	Fermez le robinet d'eau et faites appel au service après vents.

Si d'autres anomalies de fonctionnement s'affichent, faites appel au Service ÀpRES Vente en leur précisant le modèle de l'appareil et le code erreur.

...il y a des problèmes lors du fonctionnement du lavevaisselle.

Symptômes	Cause possible	Solutions
Le programme ne démarre pas.	La porte du lave-vaiselle n'est pas correctement fer-mée.	Refermez la porte.
	L'appareil n'est pas correct-ment branché.	Branchez la prise.
	Le fusible de l'installation électrique de la maison n'est pas en bon état.	Remplacez le fusible
	Un départ différé a été pro-grammé (selon modèle).	Dans le cas où la vaiselle doit être lavée immédiatement, supprimez le départ différé.
Des taches de rouille sont visibles à l'inté-rieur de la cuve.	La cuve est en acier inoxyda-ble. Des taches de rouille dans la cuve ne peuventvenir que de rouille venue de l'extérieur (particules de rouille de la tuyauterie d'eau, de casseroles, couverts, etc.). Eliminez de telles taches à l'aide d'un produit de net-toyage pour acier inoxyda-ble du commerce.	Ne lavez que des couverts et de la vaiselle convenant pour lave-vaiselle.
		Fermez correctement le cou-vercle du réservoir pour Sel spécial de régénération.

...le résultat de lavage n'est pas satisfaisant.

La vaisse n'est pas propre.

• Le programme sélectionné ne convient pas au type de salissure sur la vaisse.
• La vaisse n'est pas correctement place. Les paniers à vaisse ne peuvent pas être surcharges.
• Les filtrres ne sont pas propres ou sont mal placés.
• Le produit de lavage n'est pas correctement dosé ou ne convient pas au lavage en lave-vaisse.
• En cas de dépôts de calcaire sur la vaisse: le réservoir de Sel régéné-rant est vide ou l'adoucisseur est mal réglé.
• Le tuyau d'écoulement n'est pas place correctement.

La vaisse ne sèche pas ou ne brille pas.

• La vaisse est restée trop longtemps dans l'appareil.
• Le réservoir pour le liquide de rinceage est vide.

Les verresprésent des stries, des taches blanchâtres ou un dépôt aux reflets bleus.

• Dosez correctement la quantité de produit de rinçage.

Les verresprésent des taches d'eau sechée.

• Augmentez le dosage de produit de rençage.
• Vérifiez que le produit de lavage est correctement dosé et convient au lavage en lave-vaisse.

éristiques techniques

Capacité:	12 couverts normalisés y compris vaisselle de service
Pression d'eau autorisée:	1-10 bar (=10-100 N/cm2= 0.1-1.0 MPa)
Raccordement électrique:	Les informations concernant le raccordement électrique se trouvent sur la plaque signalétique placée sur le côté droit de la porte du lave-vaiselle.
Lave-vaiselle: «pose-libres»
Dimensions:	850 x 600 x 600 (H x L x P en mm)
poids max.:	54 kg
Lave-vaiselle intégrables et habitibles
Dimensions:	820 - 880 x 596 x 570 (H x L x P en mm)
poids max.:	50 kg
Lave-vaiselle encastrés entièrement intégrables
Dimensions:	820 - 880 x 596 x 546 - 550 (H x L x P en mm)
poids max.:	50 kg

Cet apparéil est conforme aux directives Communautaires suivantes:

• 73/23/CEE du 19.02. 1973 - Directiveasse tension et modifications successives
• 89/336/CEE du 03.05.1989 concernant la compatibilité électromagnétique et modifications successives (y compris directive modificatrice 92/31/CEE) - Directive CME

Indications à l'attention des instituts d'essay

L'essay selon la norme EN 60704 doit être effectué à pleine charge avec le programme de test (voir tableau des programmes).

Les essais selon la norme EN 50242 doivent être effectués avec le bac à sel de l'adoucisseur d'eau plein, avec le bac d'alimentation du produit de rincege plein et avec le programme de test (voir tableau des programmes).

	Pleine charge:12 couvertsy compris la vaiselle de service	Mi-charge:6 couverts y compris la vaiselle de service, avec un emplacement sur deux laissé libre
Dosage du produit de lavage:	5g + 25g (type B)	20g (type B)
Réglage du produit de rinçage:	4 (type III)	4 (type III)

Exemples de rangement:

Panier supérieur

Panier inférieur avec panier à couverts

Panier à couverts

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

Installation du lave-vaissette

• Le lave-vaisse doit bien reposer sur le sol et être mis à niveau sur un sol bien stable.

• Dévisser les pieds réglibes afin de compenser les inégalités du sol et d'adapter la hauteur de l'appareil aux meubles adjacents:

• à l'aide d'un tournevis

• Pour les lave-vaisselle sur socle indépendant, intégrables et encastraibles, les pieds arrirées de l'appareil doivent être régles de l'avant de l'appareil à l'aide d'un tournevis.
• Le flexible d'évacuation, le flexible d'arrivée d'eau et le cable d'alienation électrique doit pouvoir bouger librement à l'intérieur du_retour de socle, afin de n'était ni écrasés ni pliés.
• Le lave-vaiselle doit en outre visse solidement au plan de travail de la cuisine ou aux meubles adjacents. Cette mesure est absolument nécessaire afin de garantir la sécurité contre le basculement requise par les prescriptions VDE.

Lave-vaisse intégrable

(voir gabarit de montage en annexe)

On peut garnir la porte de l'appareil à l'aide d'une plaque de bois/ plaque de garnissage aux dimensions suivantes:

Largeur:	591 – 594 mm
Epaisseur:	16 – 24 mm
Hauteur: (variable)	dépend de	- la hauteur de niche - la hauteur du socle - L'adaptation au tracé des joints des meubles adjacents La hauteur exacte doit être mesurée sur place par rapport aux meubles adjacents.
Poids:	max. 8 kg

Raccordement du lave-vaisse

Arrivée d'eau

Le lave-vaiselle possède des dispositifs de sécurité qui empêchent le reflux de l'eau de lavage dans le réseau de distribution d'eau potable et sont conformes aux prescriptions de sécurité en vigueur en matière de sécurité hydraulique.

• Le lave-vaisse peut être alimenté en eau froide et en eau chaude jusqu'à 60^ max.
• Le lave-vaisselle ne peut pas être raccordé à un chauffe-eau.

Pression d'eau admissible

Pression d'eau minimale admissible: 1 bar (=10 N/cm2=100 kPa)	Si la pression de l'eau est inférieure à 1 bar, veuillez demander conseil à votre installateur.
Pression d'eau maximale admissible: 10 bars (=100 N/cm2=1 MPa)	Si la pression de l'eau est supérieure à 10 bars, un réducteur de pression doit être installé en avant de l'appareil (dis- ponible en option chez votre vendeur).

Raccorder le tuyau d'alimentation

Le tuyau d'alimentation ne doit pas etre plie, ecrase ni enroule sur lui-.
meme lors du raccordement.

Raccordez le tuyau d'alimentation avec le raccord vissé pour flexible (ISO 228-1:2000) à un robinet d'eau avec un racord 20/27 ( 3/4 pouce). Serrez l'écrou du raccordement pour flexible uniquement à la main.

• Afin que la prise d'eau ne soit pas limitée dans la cuisine, nous recommendons d'installer un robinet d'eau supplémentaire ou de monter une dérivation sur le robinet d'eau existant.
• Si le tuyau d'arrivée d'eau fourni est trop court pour votre installation, utilisez exclusivement un tuyau complet normalisé disponible auprès de votre vendeur. Ne le coupez en:aucun cas.

Le chapitre suivant concerne uniquement les lave-vaisselle qui ont un clapet de sécurité au raccord visse au niveau du robinet d'eau :

Tuyau d'alimentation avec clapet de sécurité

Après avoir raccordé le tuyau d'alimentation à double conduit, le clapet de sécurité se situe directement au contact du robinet. De ce fait, le tuyau d'alimentation n'est sous pression que pendant l'alimentation en eau. Si à ce moment-là le tuyau d'alimentation devait ne pas été étanche, le clapet de sécurité interrompt l'arrivée d'eau et la pompe de vidange du lave-vaisselle se met en marche.

Pour la pose du tuyau d'alimentation, prière de respecter les consignes suivantes :

• La distance entre le bord inférieur du clapet de sécurité et la surface au sol du lave-vaisselle doit être supérieure à au moins 30 cm :
• A l'intérieur du tuyau d'alimentation à double conduit, il y a le cable électrique pour le clapet de sécurité. Ni le tuyau d'alimentation, ni le clapet de sécurité ne doit être plongés sous l'eau.
• En cas de défectuosité du tuyau d'alimentation, retirer immédiatement la fiche secteur.
• Le tuyau d'alimentation avec clapet de sécurité ne doit être remplace que par un spécialiste/le service après-vente.
• Poser le tuyau d'alimentation de telle maniere qu'il ne soit jamais situé plus haut que le bord inférieur du clapet de sécurité.

Evacuation de l'eau

Tuyau d'évacuation

Le tuyau d'évacuation ne peut être ni plié, ni écrasé ni replié sur lui-même.

• Raccordement du tuyau d'évacuation: - hauteur maximum: 1 mètre. - hauteur minimum nécessaire, 40 cm.

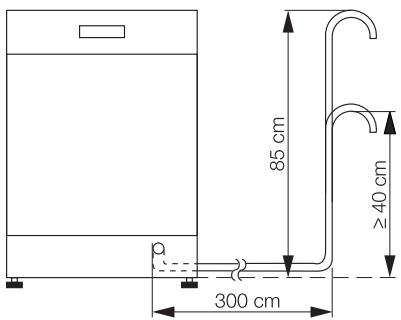

Tuyaux de prolongement

• Les tuyaux de prolongement sont disponibles chez votre magasin vendeur. Le diamètre interieur des flexibles de prolongement doit être de 19 mm.
• Les tuyaux de prolongement peuvent au maximum être posés sur 3 m à l'horizontal et la hauteur maximum admissible pour le raccordement du flexible d'évacuation est alors de 85 cm.

Raccordement au siphon

• L'embout du flexible d'évacuation (Ø 19 mm) s'adapte sur tous les types courants de siphon. Le diamètre extérieur du raccordement au siphon doit être d'au moins 15 mm.
• Le flexible d'évacuation doit être fixé au raccordement de siphon à l'aide du collier de serrage.

Evacuation de l'eau pour machine à laver la vaisselle intégrée en hauteur

Si, dans le cas d'une machine à laver la vaisse intégrée en hauteur, le raccordement du flexible d'évacuation est situé à moins de 30 cm au-dessus du bord inférieur de l'appareil, il faut faire installer la piece ET 111099520 par le service après-vente.

Evacuation de l'eau dans l'évier (possible uniquement pour les apparciels «pose-libre»)

Si vous poulez accrocher le tuyau d'évacuation au rebord de l'évier, utilisez une crosse en plastique spéciale. Vous l'obtiendrez auprès de votre magasin vendeur.

1. Emboîtez le coude sur le flexible d'évacuation.
2. Fixez le flexible d'évacuation pour l'empêcher de glisser du bord de l'évier. Tirez le cordon à travers l'orifice du coude de flexible et fixez-le au mur ou au robinet.

Système de protection contre les inondations

A titre de protection contre les dégats des eaux, le lave-vaisselle est équipé d'un système de protection contre les inondations, le SYSTEME AQUA CONTROL.

En cas d'anomalie, la soupape de sécurité interrompt immédiatement l'arrivée d'eau et la pompe d'évacuation se met en marche. De cette manière, l'eau ne peut ni s'écouler ni déborder. L'eau résiduelle se trouvant dans l'appareil est évacuée automatiquement par pompage.

Le SYSTEME AQUA CONTROL fonctionne également lorsque l'appareil est hors service - il ne peut cependant pas être isolé du réseau électrique.

Branchement électrique (France)

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. Cette intervention ne doit être effectuee que par un technicien qualifié.

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparéils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230V .

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F. Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit être obligatoire raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F ; cette prise de courant doit impératifement être accessible. Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié .

Cette opération ne peut être effectue que par une personne habitée, par vous vendeur, ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déféc-tueuse.

Les tuyaux d'alimentation en eau et d'évacuation ainsi que le cable d'alimentation électrique se raccordent sur le côté du lave-vaisse, aucune place n'était disponible à cet effet à l'arrière de l'appareil.

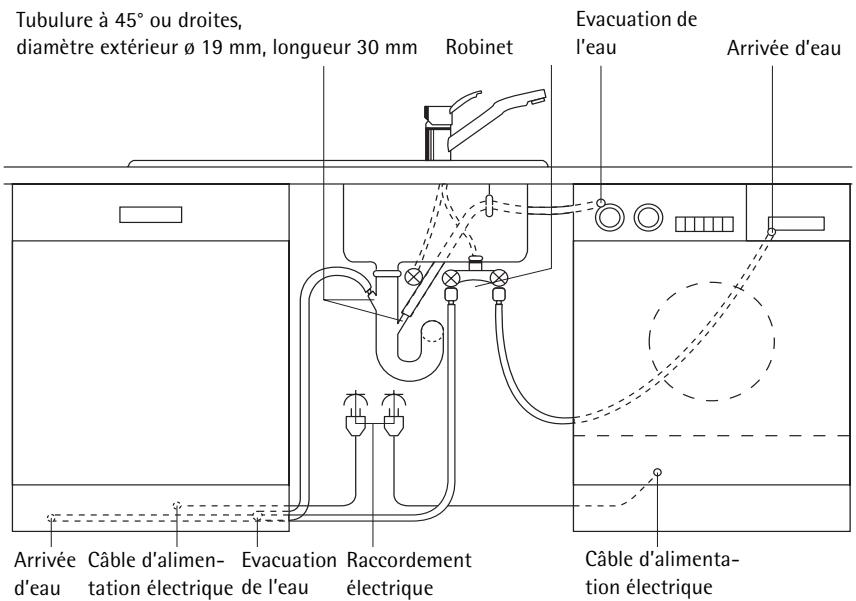

L'exemple suivant d'une installation sanitaire et électricque ne peut constituer qu'une Recommendation, les circonstances locales étant déterminantes (raccordements disponibles, prescriptions locales de raccordement des sociétés de distribution d'eau et d'électricité, etc.).
