MODE D'EMPLOI GK 2 I KOCH

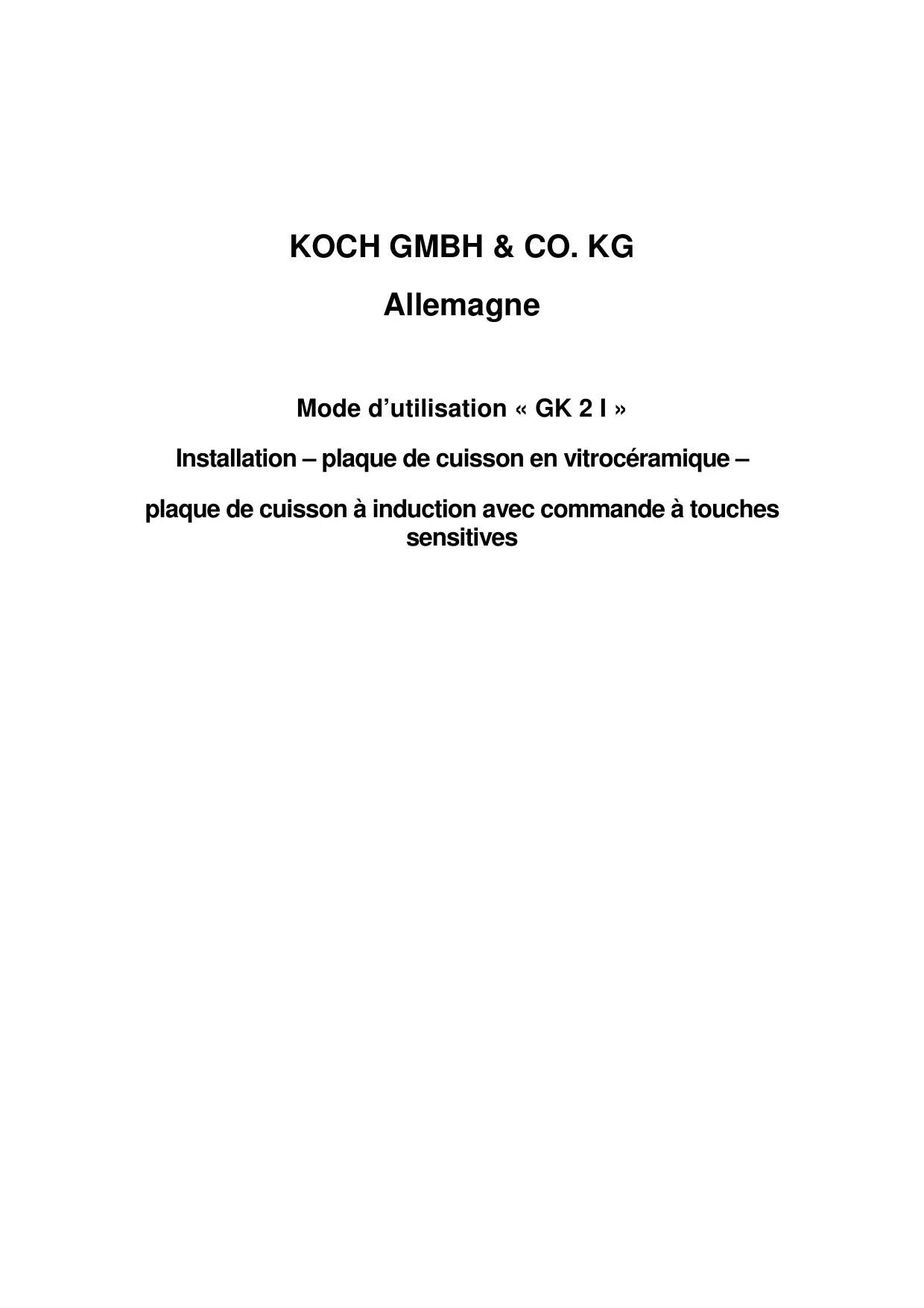

Mode d'utilisation « GK 2 I »
Installation - plaque de cuisson en vitrocéramique - plaque de cuisson à induction avec commande à touches sensitives
Assignation des touches, fonction des touches

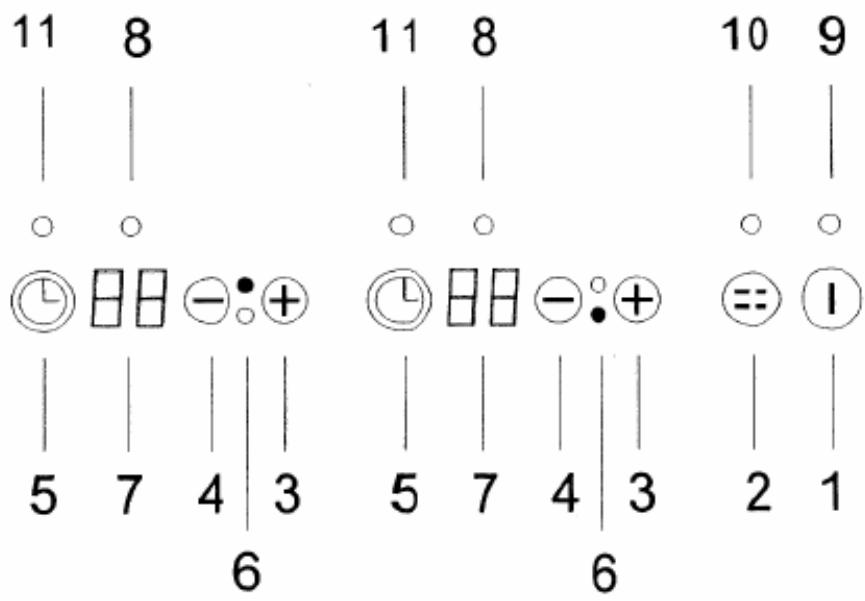

Disposition des indicateurs et des touches
1) Touche Marche/Arrêt
2) Touche de pause
3) Touche plus par foyer/minuteur
4) Touche moins par foyer/minuteur
5) Minuteur
6) Répartition des foyers
7) Champ d'affichage
8) LED minuteur
9) LED de puissance
10) LED de pause
11) LED spéciale
Allumage/extinction de la commande à touches sensitives
Après avoir appliqué la tension secteur, la commande est prête à fonctionner quelques secondes plus tard. Pour activer la commande, appuyez sur la touche MARCHE/ARRÉT. L'affichage statique zéro apparait. Lorsque l'intensité de cuisson « chaud » est signalée à la zone de cuisson, zéro et chaud sont affichés alternatively de manière synchrone lorsque le point d'affichage clignote. L'électronique resté activée pendant 10 secondes. Si aucune zone de cuisson ou si aucune minuterie n'a été sélectionné n'a été sélectionné l'électronique returne automatiquement en mode STAND-BY (mode veille).
Allumage d'un foyer
En mode veille ou actif, une zone de cuisson peut etre activee directement a l'aide des touches plus et moins si cette zone ne se trouve pas en cours de programmation de la minuterie optionnelle (voir au chapitre Minuterie).
Si vous commencez par appuyer sur la touche « + » ou « - », l'intensité de cuisson passage de « 0 » à « 5 ». Si vous commencez par la touche « - », l'intensité de cuisson passage de « 0 » à « 9 ». (Défauts s'il y a plus de 9 niveaux de cuisson, voir l'annexe).
En maintainant du doigt les touches « + » ou « - », l'intensité de cuisson alterne automatiquement. Le vibrateur n'émet un signal que lors de la première alternance d'intensité de cuisson. Lorsque l'intensité la plus élevé ou l'intensité la plus BASSE est atteinte, l'intensité de cuisson est maintainue à ce niveau (butée de fin de course). Pour surmonter la butée de fin de course respective (« 0 » -> « 9 » ou 9 > « A »), relâchez la touche en appuyant de nouveau sur cette touche. Une alternance directe de 9 à 0 est impossible.
Unezone de cuisson est eteinte
a) en appuyant simultanément sur la touche « + » et la touche « - » du foyer
b) en sélectionnant l'intensité de cuisson « 0 » sur le foyer désiré à l'aide de la touche « - »
Tous les foyer sont eteints a effet immediat a l'aide de la touche MARCHE/ARRET.
Niveau de cuisson et de puissance
Les niveaux de cuisson ou de puissance sont représentés respectivement via l'affichage assigné. Conformément au standard, 9 intensités de puissance sont affichées de 1'' à .9"
Indicateur de chaleur résiduelle
L'affichage de la chaleur résiduelle de chaque zone de cuisson est calculé par moyen électronique et se fait via un « H » lumineux au niveau de l'indicateur de cuisson concerné. Àpres la déconnection du foyer, l'indicateur de cuisson correspondant affiche un « H » aussi longtemps que la température du foyer est inférieure au niveau dangereux.
Protection contre la sur température
L'induction travaille en principe de maniere sure et automatique.
- Lorsqu'une valeur limite de temperature est depassee, la commande met hors circuit un booster activé le cas échéant.
- Si d'autres valeurs limites de température sont dépassées, l'induction réduit la puissance de sortie jusqu'à la déconnection complète. Le défaut E2 clignote sur l'indicateur correspondant, évientuellément en alternance avec « H »
Déconnection automatique (Liminé de la durée de fonctionnement)
Pour chaque foyer acté, une durée de fonctionnement maximale définie dépend du niveau de cuisson programme (voir l'annexe). Lorsque la limite de la durée de fonctionnement d'un foyer est atteinte, ce foyer est déconnecté et l'indicateur de chaleur résiduelle « H » apparait sur l'affichage correspondant, tant qu'il y a de la chaleur résiduelle.
| Niveau de cuisson | Durée de fonctionnement maxi [min] |
| 0 | 720 |
| Lo | 120 |
| 1 | 520 |
| 2 | 402 |
| 3 | 318 |
| 4 | 260 |
| 5 | 212 |
| S | 170 |
| 7 | 139 |
| 6 | 113 |
| 9 | 90 |
| P | 10 |
Fonction de la minuterie
Le module de fonction de la minuterie met à disposition de chacun des deux foyer d'un élément d'utilisation une minuterie qui peut respectivement servir de régulateur de foyer ou de sablier indépendant, mais pas simultanément. Les deux affichages
composé de 7 segments du foyer respectif affichent le temps restant en minutes jusqu'à ce que le signal d'alarme sonore de la minuterie se déclenché Tous les minuteurs comptent à rebours. La zone programmée eventuelle est de 01 à 99 minutes. Une fois que le temps a été programmé, le minuteur programme le temps de cuisson à rebours par étapes en minutes jusqu'à 0. Un signal optique et sonore retentit alors. En mode de cuisson appliquée au foyer, ce foyer correspondant s'éteint automatiquement, lorsque le temps de programmation est écoulé.
Avant la mise en service du minuteur, la commande doit être mise au moins en mode veille à l'aide de la touche MARCHE/ARRÉT. L'arrêt de la commande désactive la minuterie en référence au foyer, les « horloges de cuisine « continuant à marcher.
Sélection de la minuterie
Pour la programmation de la minuterie, la commande doit etre en mode veille ou actif.
- À l'aide de la touche minuteur, le module de minuterie peut être sélectionnée pour un foyer.
- Le signal indiquant si le foyer ou la minuterie sont programmés à l'aide des touches plus ou moins a lieu via la LED B. Si un sablier continue à marcher, la LED statique du minuteur s'allume. Cela indique que la valeur représentée sur l'affichage appartient à la minuterie, mais qu'elle ne peut pas être directement modifiée, la commande devant être d'abord mise en marche.
- L'allumage de la LED statique indique que la minuterie correspondante est programmée et que son compte à rebours marche ; le temps actuel n'est cependant pas indiqué sur les affichages à sept segments.
- Le maniement de la touche minuteur dépend du mode de fonctionnement programmeAAParavant.
a) Le foyer appartenant à la minuterie est activé (affichage du niveau de cuisson = 1 à 9. La minuterie est programmée en référence au foyer, le foyer s'eteint automatiquement et le sablier indépendant ne peut pas être sélectionné. Un autre maniement de la touche minuteur alterne immidiatement le fonctionnement et returne à la programmation des niveaux de cuisson.
b) Le foyer appartenant au minuterie est eteint (affichage du niveau de cuisson = 0 ) :
- Le minuteur estprogramme indépendamment et continue à marcher comme sablier en mode arrêt. Tant que le sablier marche, le foyer ne peut pas être activé.
- 00 statique apparait sur les affichages à sept segments d'un minuteur nonprogrammé jusqu'àc, la LED du minuteur clignote. Si le minuteur est déjà programme, le temps restant du minuteur est affché.
Réglage de la valeur du minuteur
- Àpres la seLECTION de la minuterie, la LED assignée clignote comme décrit ci-dessus. La durée de compte à rebours souhaïte est programmée à l'aide des touches plus et moins.
- En commençant par la touche plus, la première valeur d'affichage commute à «01 » et augmente en amont à «99 » maximum (butée de fin de course ci-dessus) à la première étape.
- En commençant par la touche moins, la valeur d'affichage commute à « 30 » et diminuè en aval jusqu'à « 01 » (première butée ci-dessous, lorsque le signal sonore de la touche est atteint) à la première étape. Pour atteindre « 00 », relâcher d'abord la touche moins et puis appuyer de nouveau. En appuyant de nouveau sur la touche moins, l'affichage « 00 » n'alterne pas (deuxième butée ci-dessous). En appuyant encore sur la touche moins, l'affichage « 09 » ne change pas (deuxième butée de fin de cours ci-dessous).
- La programmation peut avoir lieu en appuyant en permanence sur les touches plus ou moins, ou en appuyant à plusieurs reprises.
- Le maintain en permanence des touches appuyées accélère automatiquement la vitesse de changement de réglage ou la durée d'une étape à l'autre, tant que la touche est maintainue appuyée.
- Lorsqu'un minuteur est utilisé comme « sablier », l'indicateur et l'assignation des touches ne retournent pas au foyer, étant donné que celui-ci ne doit pas être activé aussi longtemps.
- La minuterie démarre en général avec le compte à rebours (valeur de programmation au moins 01).
Durée de programmation de la minuterie et acquittement
Durant les dix dernières secondes d'une minuterie, l'affichage des foyers sur le minuteur alterne et les secondes sont comptées jusqu'à ce que l'alarme se déclenché.
Lorsque la durée de programmation de la minuterie est ecoulée, l'alarme du minuteur se déclenché et le cas échéant, le foyer assigné est immidiatement étant.
Le signal d'alarme dure 2 minutes au maximum, à moins que l'utiliseur n'intervienne.
- ÀpRES que les deux minutes se sont écouées ou bien en appuyant sur une touche facultative, le signal d'alarme s'arrête. Le signal sonore et la LED de la minuterie sont désactivés.
Lors de l'acquittement de l'alarme, la désactivation de tous les signaux d'alarme a lieu à l'aide de la touche MARCHE/ARRÉT. Si la touche est manipulée ensuite, la commande 1s passé au mode arrêt.
- Si la commande état en mode arrêt (« sablier »), la commande reste en mode arrêt lors du déroulement de la minutesie. Seul l'acquittement de l'alarme est possible.
Arrêt de la minuterie, modification des programmations de la minuterie
La valeur de programmation de la minuterie peut etre modifie a tout moment en mode veille ou actif apres la selection efectuée ou en mode sablier direct, a l'aide de la touche plus ou moins.
La minuterie est arrêtée étant remise à « 00 » à l'aide de la touche moins ou bien directement en appuyant une seule fois et simultanément sur la touche plus et la touche moins.
Booster et gestion de la puissance pour les variantes à induction
Tous les foyers à induction sont équipés d'une fonction booster. Le booster permet de chauffer trèsrapidement la casserole, ce qui représenté un gain de temps pour l'utilisateur.
Pour programmer le booster, le foyer souhaité doit être mis au niveau maximum possible. Lâcher brievement la touche « + » ou la touche « - » et presser de nouveau la touche - + pour activer le booster. Un « P » statique apparait sur l'affichage des niveaux de cuisson correspondants.
Si la fonction du booster est impossible du point de vue électronique, un « P » clignote et le booster s'arrête.
Pour des raisons de sécurité, la fonction du booster n'est disponible que pour un temps limite de 10 minutes. Si la casserole est retirée du foyer pendant que le booster fonctionne, la fonction du booster reste activée et le booster continue à marcher, respectivement il ne s'arrête pas.
Pour le booster activé, le maniement de la touche « - » arrêté la fonction du booster. Le maniement de la touche « + » n'a aucun effet.
Fonction de maintainen au chaud
La fonction de maintien à chaud doitmaintenir les alimentés cuisinés chauds sur un foyer. Pour cela, le foyer sélectionné fonctionne à basse puissance. L'élement constructif à induction règle la puissance à l'aide de la température mesurée.
La fonction de maintainen à chaud peut être activée en réglient le niveau de cuisson entre 0 « LO » apparait alors sur les deux affichages des foyers. En BAISSANT les niveaux de cuisson à de la touche moins maintainue appuyée, le niveau de cuisson de maintainen à chaud est maintainu, sauf appuyer de nouveau sur la touche pour le ramener à 0.
Fonction de pause
Activation de la fonction de pause
1
Quand un foyer au moins marche, les foyers peuvent être déconnectés en appuyant sur la touche 2.
Pendant la fonction de pause
Le minuteur déjà programmé (également sablier) sont arrêtés et ne marchent pas durant la pause. Le stimulateur de cuisson et le booster sont également éteints sur tous les foyers pendant l'activation. Par contre, le calcul de la chaleur résiduelle et la limitation de la durée de fonctionnement marchent encore, n'était pas arrêtés.
Les LEDs d'autres fonctionnalités restent allumées selon le statut, cependant pour la fonction de pause, aucune autre LED n'est utilisé à des fins d'affichage.
L'etat de pause peut durer 10 minutes au maximum. Si le statut n'est pas supprimé en cet espace de temps, la commande est déconnectée. Le foyer peut être déconnecté à tout moment à l'aide de la touche Marche/Arrêt, eventuèlement, le mode pause est ainsi supprimé.
Fin du mode pause
Si vous n'appuyez pas sur la touche 2 ou sur une touche facultative en l'espace de 10 secondes (sauf la touche 2), l'état du mode pause est recréé.
Si vous n'appuyez sur aucune touche en l'espace de 10 secondes, le foyer est déconnecté
Remarques importantes concernant l'induction
Zones de cuisson à induction et récipient de cuisson
Votre plaque de cuisson est equipee de zones de cuisson à induction. Elle se destingue par une haute efficacite de demarrage et de poursuite de cuisson. La chaleur nait directement au fond de la casserole, la ou elle est necessaire et sans perte grce à la vitroceramique. La consommation d'énergie est ainsi beaucoup plus faible qu'avc les radiateurs a rayon. Le foyer en vitroceramique ne chauffe pas directement, mais il est rechauffe tout simplement par le retour de chaleur du recipient. L'affichage a lieu après l'extinction du témoin lumineux « H » (indicateur de chaleur résiduelle). Pour la zone de cuisson à induction, le chauffage a lieu au moyen d'une bobine à induction montée sous la vitrocéramique qui produit un champ magnétique. Le champ magnétique produit des courants de Foucault au fond magnétisable des recipients de cuisson qui chauffent le fond de la casserole.
Pour cette raison, il est nécessaire d'utiliser des récipients de cuisson en acier, en acier émailé ou en fonte pour un fonctionnement impeccable. Les récipients en acier inoxydable avec du cuivre ou en aluminium, ainsi que les récipients en verre ne sont pas appropriés. Quand vous achetez des récipients de cuisson, voirlez à ce qu'ils portent la mention « convennent à l'induction »
Lorsque vous cuisinez sur une plaque à induction, vous ne devez utiliser que des casseroles et de poêles avec un fond plat. La cuisson dans un récipient bombé qui n'affleurent pas en partie les zones de cuisson peut endommager le récipient de cuisson et la surface en vitrocéramique en raison de la surchauffe.
Généralités
Vos obtiendrez la meilleure transmission d'énergie possible si la casserole et la zone de cuisson ont la même taille. Vous trouvez le diamètre minimum ou maximum du fond de casserole des zones de cuisson sur le tableau.
| Zones de cuisson | Diamètre du fond de casserole | |
| Diamètre | Min. | Max. |
| 260 mm | 230 mm | 270 mm |
| 210 mm | 160 mm | 220 mm |
| 180 mm | 160 mm | 190 mm |
| 145 mm | 140 mm | 160 mm |
Recouvre bien les casseroles avec un couvercle. Sans couvercle ou avec un couvercle mal posé, vous gaspilles de l'énergie. Enlever immédiatement tout débordement d'aliments cuits.
Nettoyer la zone de cuisson avant de cuisiner pour la première fois.
Mises en garde importantes
Attention : les surfaces des plaques de cuisson et les éléments thermiques sont brûlants lors du fonctionnement. Les enfants doivent donc en être tenus éloignés.
Éviter de faire tomber des objets durs sur la surface de cuisson. Dans certaines conditions, le matériel est sensible aux charges mécaniques. Une sollicitation par impact ponctuel peut engendrer le bris de la surface de cuisson. Si par suite d'un traitement inattentif, la plaque en céramique présente des cassures, des fissures ou des crevasses, elle doit être immédiatement mise hors service et débranchée du secteur. Pour cela couper le disjoncteur protégeant le raccordement de la cusinière sur le tableau de fusibles. Prévenez le service après-vente. Ne pas déposer d'objets metalliques tels que des couteaux, des fourchettes, des cuillères, des couvercles sur le foyer sur la plaque de cuisson, étant donné qu'elle peut devenir brûlante.
Après l'utilisation,mettre la zone de cuisson hors circuit à l'aide de la commande à touches sensitives et non seulement à l'aide du détecteur de casserole pour éviter la remise en circuit automatique. Ne pas utiliser la plaque de cuisson en vitrocéramique pour y déposer des objets.
La cuisson d'aliments dans des feuilles d'aluminium ou des recipients en matière plastique n'est pas autorisée.
Restez toujours à proximé si vous cuisinez avec de la graisse ou de l'huile. L'huile surchauffee peut s'enflammer. Ne versez jamais d'eau sur de la graisse ou de l'huile brulante. Risques de brûlures!
Couvre le plat pour etouffer les flammes et eteignez la plaque de cuisson. Laissez refroidir le plat sur la plaque de cuisson. En outre, des cables de raccordement d'appareils placés par exemple dans des prises de courant à proximite de la plaque de cuisson ne doivent pas entre en contact avec les zones de cuisson.
Ne nettoyer en aucun cas la plaque de cuisson en en vitrocéramique avec un apparéil à vapeur ou similaire!
3. Nettoyage et entretien
Nettoyez la table de cuisson après chaque utilisation, une fois que celle-ci est refroidie. Les moindres restes d'aliments peuvent se calciner lors de la prochaine mise en service. N'utilise que les produits de nettoyage recommendés. La paillie de fer, les éponges de nettoyage et les nettoyants en poudre peuvent provoquer des éraflures. Le spray pour four ne convient pas, car il est agressif et attaque la plaque de cuisson.
Salissures légères
Enlevez les salissures légères avec un chiffon humide ou de l'eau chaude. Enlevez le reste de produit de nettoyage à l'eau froide, ensuite essuyez bien la surface. Vous éliminerez les taches d'eau provoquées par les débordements d'eau bouillante avec du vinaigre, du citron ou un produit anti-calcaire. Si vous en avons laissé tombé par mégarde sur le bord de la plaque, enlevez-le immédiatement avec un chiffon humide pour éviter la formation de taches mates.
Salissures tenaces
Enlevez les salissures tenaces avec « Sidol spécial pour acier inoxydable», « Stahlfix » ou « Cérafix». Appliquer le produit de nettoyage non dilué avec du papier-cuisine et étalez-le. Laissez le produit agir, enlevez-le complètement avec de l'eau froide et essuyez bien la plaque de cuisson. Les restes de produit nettoyant sur la surface peuvent avoir un effet corrosif à la chaleur.
Pour supprimer les salissures tenaces et les incrustations, vous utiliserez un racloir en verre. Vous le trouvez dans tous les magasins d'articles menagers, de peinture ou de bricolage, ou encore auprès de notre service après-vente. Au moment de l'achat, faites attention à la poignée. Celle-ci ne doit pas être en matière plastique, car elle collerait sur les zones de cuisson brûlantes. À manier avec prudence. Risques de blessures!
Les mets contenant du sucre peuvent endommager définitivement la surface en vitrocéramique, car ils la rayent en sechant. Enlevez-les immédiatement avec le racloir en verre quand ils sont encore chauds, car ils pourraient endommager définitivement la surface.

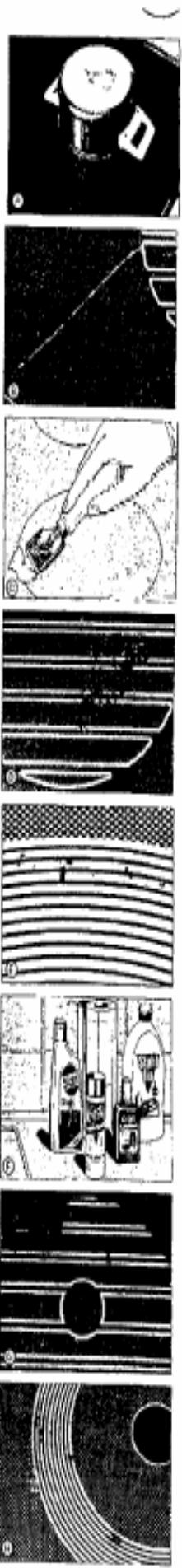

Changements de couleur de la plaque de cuisson
Ils n'ont aucune influence sur le fonctionnement et la stabilité de la vitrocéramique. Il ne s'agit pas d'une ALTERation du matériel, mais de restes calcinés n'avant pas été enlevés.
Les colorations à éclat métallique sont dues au frottement du fond des casseroles ou à un produit de nettoyage non conforme. Vous ne les supprimerez qu'avac beaucoup de peine à l'aide de « Sidol spécial pour acier surfin » ou de « Stahfix ». Vous devrez eventuèlement repéter le nettoyage.
Décor griffé. L'utilisation de produits de nettoyage agressifs et de fonds de casseroles irréguliers peut endommager le décor, des taches sombres se forment.
En cas d'utilisation conforme, votre plaque de cuisson restera parfaite pendant très longtemps et l'entretien sera facilité.
Pour l'entretien, nous vous recommendons « Cerafix ». Le haut pourcentage de silicone de ce produit forme un film protecteur qui a un effet hydrofuge et repousse la poussière. Toutes les saletés restent sur ce film protecteur et peuvent être enlevés plus facilement. Un entretien régulier est donc primordial.
Montage par un spécialiste
Découpe du plan de travail
■Exécutez tous les travaux de découpe des meubles et des plans de travail avant d'encastrer les apparèils, et retirez les copeaux.
Vous trouvrez les de découpe du plan de travail sur les plans (Fig. 1).
Les surfaces de découverte doivent être recouvertes et scellées au moyen d'une couche protectrice hydrophobe.
Le plan de travail et la plaque de cuisson doivent être placees parfaitement à l'horizontal.
Une déformation de la plaque de cuisson due à une pose inclinée peut provoquer des accidents.
Montage
Avant le montage, contrôle si le joint d'étanchéité de la plaque de cuisson est absolument étanche. Lors du montage d'une plaque de cuisson en vitrocéramique dans un plan de travail recouvert de céramique ou similaire (carrelage) enlever le joint place sur le plan de cuisson et étancher la surface de cuisson contre le plan de travail à l'aide de matériel etanche en plastique tel du caoutchouc-silicone thermorésistant.
Attention!
Lorsque la plaque de cuisson est installée sur un meuble (contre une paroi latérale, au-dessus de tiroirs, etc.) prévoir impératifement une isolation et un espace suffisants pour prévenir tout contact accidentel entre le meuble et la table de cuisson. Ne-retirer le faux-fonds qu'à l'aide d'outils et le poser à une distance d'au moins 20 mm du dessous de la plaque de cuisson, de manière à ce que le cable de raccordement au réseau n'approche pas le dessous de la plaque de cuisson (Fig. 3). Dans ce cas, la paroi arrière du sous-meuble doit être ouverte pour permettre l'échange d'air. Il de ne doit pas y avoir de traverses au niveau de la découvert sous le plan de travail. La distance entre la zone de cuisson à induction et les meubles de cuisine doit être choses de manière à permettre l'aération et la ventilation. Les orifices d'aération et de ventilation doivent être séparés thermiquement l'un de l'autre par le couvercle de protection ci-joint. Celui-ci empêche le retour du flux d'air réchauffé vers les bouches d'aspiration d'air froid. Attention! Le couvercle de protection ne doit pas recouvrir les orifices d'aération et de ventilation, raccourcir eventuellement la protection jusqu'àux meubles ou les apparèils à encastrer. Éviter tout développement de chaleur extrème provenant du bas, par ex. du four, sans courant transversal.
Enlever les traverses sous le plan de travail au niveau de la découpe.

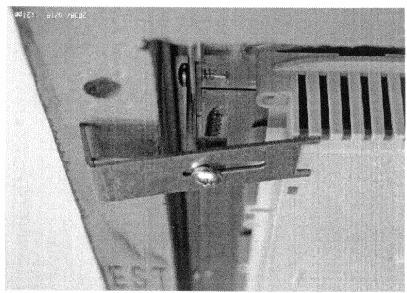

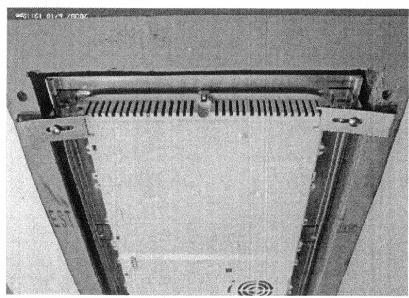

Placez soigneusement le plan de cuisson dans la découverte et arrimez-le solidement au plan de travail à l'aide des éléments de fixation correspondants (Fig. 2). Ne serrer les vis qu'avec un tournevis manuel : ne pas utiliser de tournevis électrique sans fil.
Veiller à ce que le plan de travail/ la plaque de cuisson soit parfaitement à plat. Il faut éviter que du liquide puisse passer entre le bord la plaque de cuisson ou entre le plan de travail et le mur et pénétre ainsi dans les appareils électriques situés en contrebas. Placer des joints d'étanchéité profilés, des bandes et des produits d'étanchéité.
Raccordement électrique (charges de connexion)
(Charge de connexion et description du modele)
Le branchement électrique doit être réalisé par un spécialiste agréé qui doit être au courant des prescriptions légales à respecter (Allemagne VDE, Autriche ÖVE, Suisse SEV etc.). On veillera notamment à ce que ces prescriptions, ainsi que celles du service public de distribution soient intégralement respectées.
Il faudra placer en amont de l'appareil électrique, côté installation, un dispositif de séparation actif sur tous les pôles avec au moins 3 mm d'intervalle de coupure. Veillez à ce que la tension secteur présente soit conforme à celle de l'étiquette.
Pour le branchement, le couvercle partiel de l'interrupteur situé au bas de l'appareil doit être ouvert pour pouvoir acceder à la borne de connexion. Àpres le branchement, le couvercle doit être remis en place et le raccordement doit être bloqué avec la bride de décharge de traction.
Le cordon de raccordement doit correspondre au minimum au type H05 VV-F.
Il faudra veiller à ce que la longueur non utilisée du cordon de raccordement ne soit pas placée dans la zone d'encastrement de la plaque de cuisson
Pour le passage des câbles, veuillez consulter la figure 3.
Maintenance
Lors des travaux de maintenance couper le courant de l'appareil, c'est-à-dire ouvrir préalablement le dispositif de séparation côté installation. Si vous faites appel au service après-vente, indiquez toujours le type et le numéro de fabrication. Vous trouvez les renseignements nécessaires sur l'étiquette au recto du mode d'emploi. Àpres chaque démontage de la plaque de cuisson en vitrocérément, il faudra contrôler le joint et évientuèlement le replacer.

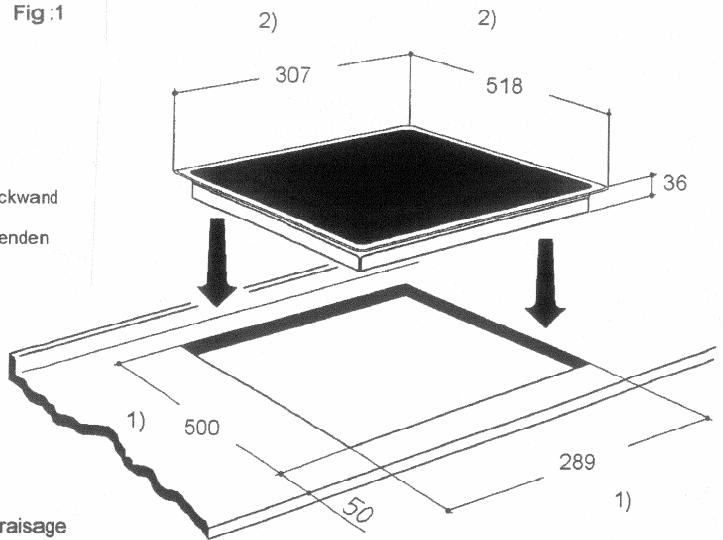

1) Ausfrasmaß
2) KochfeldauBenmaß
Abb.:1
1) Dimension du faisage
2) Dimension de la zone de cuisson

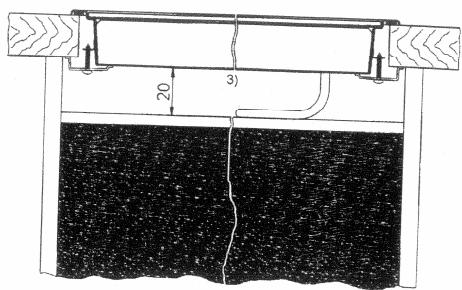

3) Passage de cable dans la paroi arrivee Distance minimum par rapport aux parois adjoininges
Abb.: 2
Fig 2
Abb.: 3 Fig 3
