MODE D'EMPLOI AKM 528 NA WHIRLPOOL

Ces instructions ne valent que pour les pays mentionnés au dos de la notice d'utilisation et sur l'appareil.

• Pour tirer le meilleur parti de votre apparéil, lisez attentivement la notice d'utilisation et conservez-la pour toute consultation future.

• Les emballages (sacs plastique, éléments en polystyrene, etc.) doivent être tenus hors de la portée des enfants, car ils représentent un danger potentiel.

• Vérifiez si la table de cuisson a été endommagée pendant le transport.
• Veillez à ce que l'installation et les branchements au système d'arrivée du gaz/à l'alimentation electrique soient réalisés par un technicien, en suivant les instructions du fabricant et conformément aux réglementations locales en matière de sécurité en vigueur dans le pays d'installation.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

1. Emballage

L'emballage se compose de matérieliaux entierement recyclables et porte le symbole de recyclage, qui signifie que ces matérieliaux doivent etre envoy vers des centres locaux d'élimination des déchets.

2. Produkt

La table de cuisson est fabriquée à partir de matérielles recyclables. Pour la mise au rebut, conformez-vous aux reglementations locales en matière d'élimination des déchets. Avant la mise au rebut de l'appareil, coupe le cordon d'alimentation afin de le rendre inutilisable.

PRECAUTIONS ET CONSEILS D'ORDRE GENÉRAL

• Avant toute opération de nettoyage ou d'entretien, débranchez la table de cuisson de l'alimentation électrique.
  L'utilisation d'un appeareil a gaz produit de la chaleur et de l'humidite a l'intérieur de la piece. Assurez-vous que la piece est bien aeree ou installez une hotte aspirante avec gaine d'aspiration.
• Une utilisation intensive et prolongée peut nécessiter une aération supplémentaire (ouverture d'une fenetre ou augmentation de la puissance d'aspiration de la hotter).
• Maintenez les enfants à distance de la table de cuisson lorsque celle-ci est en service et lorsqu'elle vient d'être mise hors tension.
• Àprousutilisation,assurez-vousque les boutons sont bien en position (fermée) et fermez le robinet principal d'amene du gaz ou le robinet de la bouteille de gaz.
• Attention: si la table de cuisson est dotée d'un couvercle, veiller à ne pas le surchauffer car il pourrait se casser. Avant de fermer l'appareil, assurez-vous que tous les brûleurs sont bien éteints.
• Attention: Les pieds de protection en caoutchouc des grilles peuvent etre dangereux en cas d'ingestion par les jeunes enfants.
  Apres avoir nettoyé les grilles, assurez-vous que tous les pieds en caoutchouc sont fixes correctement.

Déclaration de conformité (C)

• Cette table de cuisson est conçue, fabriquée et mise sur le marché conformément aux :

• normes de sécurité de la Directive "Gaz" 90/396/CEE;

• normes de sécurité de la Directive "Basse tension" 73/2/CEE;
• normes de protection de la Directive "CEM" 89/336/CEE;

• normes de la Directive 93/68/CEE.

• Cette table de cuisson est prévue pour le contact avec des denrées alimentaires et est fabriquée conformément à la Directive 89/109 CEE.

• Cette table de cuisson (Classe 3) est concise exclusivement comme apparéil de cuisson. Toute autre utilisation (comme apparéil de chauffage, par exemple) est considérée comme impropre et dangereuse.

CONSEILS POUR ÉCONOMISER L'ÉNERGIE

• La table de cuisson est équipée de brûleurs et/ou d'une plaque chauffante de différents diamètres. Utilisez des recipients de diamètre égal ou légarement supérieur à celui des brûleurs et de la plaque chauffante.

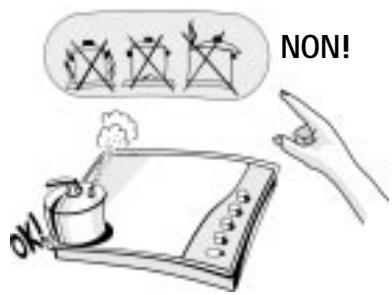

  Utilisez uniquement des reçipients à fond plat.
• Les recipients ne doivent pas dépasser sur le bandeau de commande.

Brûleur	Diamètre du récantient
Rapide (9,1 cm)	24 à 26 cm
Semi-rapide (6,4 cm)	16 à 22 cm
Auxiliaire (4,5 cm)	8 à 14 cm
Triple couronne (12 cm)	24 à 26 cm
Poissonnière (23 cm x 4,5 cm)	16 à 35 cm

• Dans la mesure du possible, laissez le couvercle sur les recipients pendant la cuisson.
• Cuisez des légumes, les pommes de terre, etc. dans une petite quantité d'eau afin de réduire le temps de cuisson.
• Un autocouiseur vous permettra d'économiser encore plus d'énergie et de temps.

NETTOYAGE ET ENTRETIEN

Nettoyage de la surface de la table de cuisson, des grilles et du bandeau de commande

• Avant de nettoyer la table de cuisson, débranchez l'appareil et attendez qu'il soit froid.
• Utilisez une éponge imbibée d'eau chaude et de savon ou de détergent liquide préalablement dilué.
• N'utilise enaucn cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons métalliques.
• N'utilisez pas d'appareils de nettoyage à la vapeur.
• N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, jus de citron, etc., qui se sont déposées sur la table de cuisson.

Surface en acier inoxydable

• Nettoyez à l'aide d'un produit spécial pour acier inoxydable.

Remarque: si la table de cuisson est utilisée continuèlement, les haute températures produit par les flammes peuvent alterer la couleur de la surface autour des brûleurs.

Nettoyage des brûleurs

1. Soulevez et enlevez le chapeau.
2. Sortez le brûleur en le tirant vers le haut.
3. Plongez le bruleur et le chapeau dans une solution d'eau chaude et de détergent liquide. (Ne lavez pas au lavevaisselle).
4. Rincez et séchez soigneusement.
5. Assurez-vous que les orifices du brûleur ne sont pas obstrués.
6. Replacez le bruleur et le chapeau.

Remarque : Afin de ne pas endommager le dispositif d'allumage electrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

Nettoyage des plaques électriques

Nettoyez la plaque électrique lorsqu'elle est tiède.

Essuyez à l'aide d'un chiffon imbibé d'eau et de sel, et astiquez à l'aide d'un chiffon gras.

DIAGNOSTIC DES PANNES

1. Le brûleur ne s'allume pas :

2. Le robinet principal d'arrivée du gaz est-il ouvert?

3. La distribution du gaz de ville (methane) a-t-elle eté suspendue?
4. La bouteille de gaz (gaz liquide) est-elle vide?
5. Les orifices du brûleur sont-ils obstruées?
6. Le chapeau et le brûleur ont-ils correctement remis en place après le nettoyage? (Voir chapitre "Nettoyage et entretien".)

SERVICE APRÈS-VENTE

Avant de contacter le Service après-vente :

1. consultez le "Diagnostic des pannes" ci-dessus pour voir si vous pouvez vous-même remédier à l'inconvénient.
2. Éteignez et rallumez la table de cuisson pour contrôler si le problème persiste.

3. Si le problème persiste, contactez le Service après-vente.
   Veuillez spécifique les informations suivantes :

4. le type de défaut;

5. le modele de la table de cuisson;
6. le code service (numéro suivant le mot SERVICE sur la plaque signalétique appliquée sous la table de cuisson et dans le livre de garantie) ;
   -ète adressécomplete;

7. votre numero de téléphone et le préfixe.

8. Le brûleur s'eteint :

9. Répétez l'allumage en positionnant le bouton de commande sur le symbole représentant la petite flamme.

10. Le dispositif d'allumage electrique ne fonctionne pas :
    Le courant est-il coupé?

Si une réparation est nécessaire, veuillez contacter un Service ÀpRES-vente agréé, comme indiquédans la garantie.

Si l'intervention ou la réparation devait être effectuee par un technicien non agreé, exigez qu'il vous délivre une certification relative au travail réalisé et qu'il utilise des pieces d'origine.

Le non-respect des instructions énoncées ci-dessus pourrait comprometter la sécurité et la qualité du produit.

SERVICE

000000000000

INSTALLATION

Informations techniques pour l'installateur

La table de cuisson peut être encastrée dans un plan de travail de 20 à 50 mm d'épaissieur. Si vous n'installez pas de four sous la table de cuisson (tout four installé doit être fabriqué par nous et équipé d'un système de refroidissement), placez un panneau de séparation à une distance minimum de 20 mm de la partie inférieure de la table de cuisson.

Remarque : Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de la table de cuisson indiqués sur la fiche produit et sur la plaque signalétique.

• Si vous installez un meuble vertical, vous devez laisser un espace d'au moins 100mm entre celui-ci et le rebord de la table de cuisson.
• Avant l'installation, retirez le film plastique protégeant l'appareil (en sa présence). Les surfaces extérieures des meubles ou appareils adjacent à la table de cuisson doivent résister à la chaleur (niveau de protection thermique "Y") selon les normes.
• L'installation doit être réalisée conformément aux réglementations locales en vigueur dans le pays d'installation.
• La piece ou est installée la table de cuisson doit containir une quantité d'air suffisante pour permettre une combustion correcte du gaz (voir la fiche produit séparée).

• Le renouvellement naturel de l'air doit s'effectuer à travers une ouverture appropriée, qui doit être :

• permanente, pratiquee dans l'un des murs extérieurs de la piece et communiquant avec l'extérieur à l'abri de sources de pollution ;

• conçue de telle sorte que ses ouvertures, tant à l'intérieur qu'à l'extérieur, ne puisent pas être obstruées, intentionnellement ou accidentellement;
• protégée par une grille ou un grillage métallique ne réduisant pas sa surface ;
• près du sol et place de manière à ne pas entraver le fonctionnement du dispositif d'évacuation des fumées.
• Les fumées doivent être evacuées par une hotte aspirante ou un ventilateur installé sur le mur ou sur une fenêtre.

Montage

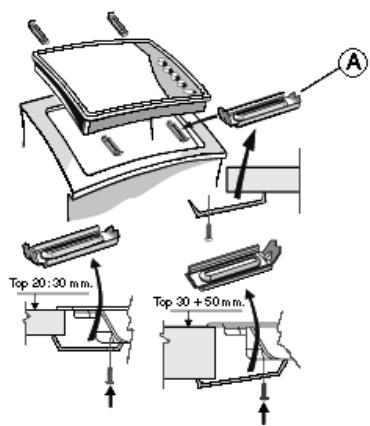

• Àprous avoir nettoyé la surface de la table de cuisson, appliquez le joint fourni (sauf s'il a déjà été mis en place), comme illustré sur la figure.

Pour fixer la table de cuisson, utilisez les attaches (A) fournies.

1. Introduisez les attaches dans les orifices prévus à cet effet et fixez-les à l'aide des vis.
2. Découpez une ouverture dans le plan de travail en respectant les dimensions spécifiées dans la fiche produit séparée.
3. Installee la table de cuisson dans le plan de travail.

Remarque importante : le cordon d'alimentation et la fiche doit être adaptés à la puissance de la table de cuisson et le cordon doit être assez long pour que la table de cuisson puisse être retiree.

INSTALLATION

Branchement électrique

• Les branchements électriques doivent être réalisées conformément aux réglementations locales en vigueur.
• Les données relatives à la tension et à la puissance absorbées sont indiquées sur la plaque signalétique.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.
• Le fabricant decline toute responsabilité en cas de blessure causée à des personnes ou animaux ou en cas de dommage matériel resultant du non respect de ces exigences.
• A l'installation, il faut prévoir un dispositif à coupure omnipolaire ayant une distance d'au moins 3 mm.
• Si cela s'avère nécessaire, il convient de replacer le cordon d'alimentation exclusivement par un cordon possédant les mêmes caractéristiques que celui d'origine fourni par le fabricant (type H05V2V2-F - T90°C ou type H05RR-F). Cette opération doit être réalisée par le Service ÀpRES-vente ou par un électricien qualifié.

Branchement à l'arrivée du gaz

Le système d'arrivée du gaz doit être réalisé conformément aux réglementations locales en vigueur dans le pays d'installation.

Vous trouvez les réglementations locales en vigueur dans certains pays sur la fiche séparée "Réglementations en vigueur en matière de sécurité dans le pays d'installation." Si aucune information concernant votre pays n'est donnée, adressez-vous à votre installerateur.

La table de cuisson doit être raccordée au réseau de distribution du gaz ou à la bouteille de gaz à l'aide d'un tuyau rigide en cuivre ou en acier dont les raccords sont conformes aux reglementations locales en vigueur, ou à l'aide d'un tuyau en acier inoxydable à surface continue, conforme aux reglementations locales en vigueur dans le pays d'installation. Insérez le joint (B) dans le raccord coude.

La longueur maximale du tuyau est de 2m

POUR LA BELGIQUE UNIQUEMENT: Il est nécessaire de remplacer le raccord coudé (A) de l'appareil par celui fourni.

Remarque importante : Si vous utilisez un tuyau en acier inoxydable, veilles à ce qu'il ne touche aucune partie mobile des meubles. Le tuyau doit être libre d'accès sur toute sa longueur pour permettre son inspection.

Une fois le tuyau de gaz raccordé, vérifie l'absence de fuites à l'aide d'eau savonneuse.

Attention: si les boutons de commande des brûleurs tournent difficilement, faites replacer le robinet du brûleur par le Service ÀpRES-vente.

INSTALLATION

ADAPTATION À DIFFÉRÊNTS TYPES DE GAZ

Si le type de gaz utilisé est différent de celui indiqué sur la plaque des caractéristiques, ainsi que sur l'autocollant orange appliqué sur la face supérieure de la table de cuisson, cette dernière doit être modifiée pour pouvoir utiliser le nouveau type de gaz. Oter l'autocollant orange et le coller dans le livre d'instructions, qui doit être conservé pendant toute la durée de vie de l'appareil. Utilisiez des détendeurs compatibles avec les pressions de gaz indiquées sur la fiche produit séparée.

1. Les injecteurs doivent être replacés par le Service Àpre-s-venture ou par un technicien qualifié. Les injecteurs non livrés avec l'appareil doivent être commandés auprès du Service Àpré-venture.
2. Branchez la table de cuisson au robinet d'arrivee du gaz à l'aide d'un tuyau compatible avec le type de gaz utilise, conformement aux reglementations locales en vigueur dans le pays d'installation.
3. Reglez le ralenti des robinets.

Remarque: si vous utilisez du gaz de petrole liquéfié (G30/G31), les vis de réglage du ralenti du gaz doivent être serrerés à fond.

Remplacement des injecteurs

(voir le tableau de la fiche produit séparée)

1. Retirez les grilles (A).
2. Retirez les brûleurs (B).
3. Utilisez une clé à douille de taille appropriée, (C), et dévissez l'injecteur à replacer.
4. Remplacez-le par l'injecteur convenant pour le nouveau type de gaz.
5. Remontez l'injecteur en (D)

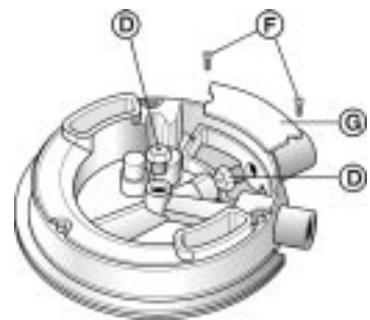

6. Pour les modèles équipés d'un brûleur triple couronne, procédez comme indiqué sur la figure.

7. Retirez les deux vis (F) puis le chapeau (G) et remplacez les deux injecteurs (D) comme indiqué précédemment. Replacez ensuite le chapeau (G), en vous assurant que les joints sont bien en place avant d'essayer d'utiliser la table de cuisson.

Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.

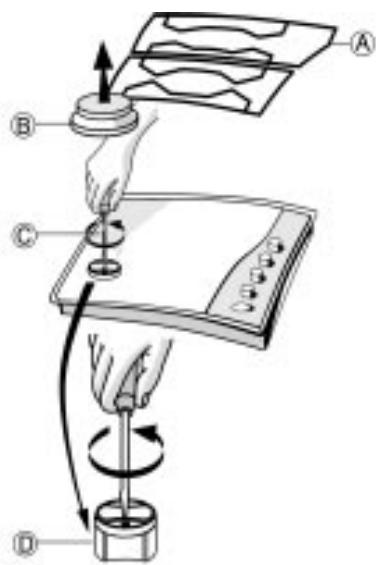

Réglage des ralentis des robinets

1. Pour vous assurer que le ralenti est correctement régle, retirez le bouton (E) correspondant et procédez comme suit :
2. serrez (-) pour diminuer la hauteur de la flamme;
3. desserrez (+) pour augmenter la hauteur de la flamme;

Le réglage doit être réalisé avec le robinet en position de ralenti (petite flamme)

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériel équivalent.

1. L'air primaire des brûleurs ne doit pas être régle.
2. Une fois le ralenti regle, allumez les brûleurs et tournez les boutons de l'ouverture maximale à l'ouverture minimale pour vérifier la stabilité de la flamme.
