Type de produit	Interrupteur connecté pour volet roulant
Marque	LEGRAND
Modèle	LEG67776
Catégorie	Interrupteur connecté
Alimentation électrique	100-240 VAC, 50/60 Hz
Fréquence radio	2,4 à 2,4835 GHz, puissance < 100 mW
Compatibilité volets roulants	Butée mécanique ou électronique, commande filaire classique
Section de câble maximale	1 x 2,5 mm² ou 2 x 1,5 mm²
Charge maximale (240 VAC)	1 x 500 VA
Charge maximale (100 VAC)	1 x 270 VA
Température de fonctionnement	+5°C à +45°C
Protection de chantier	Incluse
Plaque de finition	Incluse
Prérequis d'installation	Nécessite pack de démarrage connecté Céliane with Netatmo (non inclus)
Application de contrôle	Legrand Home + Control
Consignes de sécurité	Couper le courant avant installation ; vérifier l'absence de tension
Installation recommandée	Par un électricien qualifié
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Réparabilité	Réparation exclusivement par personnel habilité Legrand ; ouverture non autorisée annule garantie
Homologation	Directive 2014/53/UE (équipements radioélectriques)

FOIRE AUX QUESTIONS - LEG67776 LEGRAND

Comment installer l'interrupteur connecté LEG67776 ?

Avant toute installation, coupez le courant au disjoncteur général et vérifiez l'absence de tension. Démontez l'interrupteur existant, câblez le nouvel interrupteur en respectant les codes couleurs (N bleu, L phase sauf bleu/vert-jaune, terre vert/jaune), puis remontez. L'installation doit être réalisée de préférence par un électricien qualifié.

Quels sont les prérequis pour utiliser cet interrupteur connecté ?

Cet interrupteur nécessite l'achat et l'installation préalable du pack de démarrage connecté Céliane with Netatmo. Il est compatible avec les volets roulants à butée mécanique ou électronique contrôlés par un interrupteur filaire classique.

Comment ajouter cet interrupteur à mon installation connectée existante ?

Suivez les instructions du guide d'utilisation de votre pack de démarrage connecté, ou utilisez l'application Legrand Home + Control (section Paramètres/Ajout de nouveau produit). Vous pouvez aussi consulter le manuel sur le site legrand.fr.

Quelle est la puissance maximale supportée par l'interrupteur ?

Sous 240 VAC, la charge maximale est de 1 x 500 VA. Sous 100 VAC, elle est de 1 x 270 VA. Ces limites concernent un moteur pour volet roulant.

Puis-je utiliser plusieurs commandes sans fil pour le même volet roulant ?

Oui, pour commander un volet roulant avec deux commandes sans fil ou plus, utilisez uniquement des produits spécifiques : cet interrupteur connecté et des commandes sans fil pour volets roulants (non incluses dans ce pack).

Que faire si mon volet roulant est commandé par radio ?

Cet interrupteur n'est pas compatible avec les moteurs contrôlés directement par une commande radio. Vérifiez la notice de votre volet roulant pour confirmer le type de commande.

Comment nettoyer l'interrupteur connecté ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le boîtier.

Que faire en cas de panne ou de dysfonctionnement ?

N'ouvrez pas et ne réparez pas l'appareil vous-même. Seul le personnel formé et habilité par Legrand peut intervenir. Toute ouverture non autorisée annule la garantie. Contactez le service après-vente Legrand.

Quels sont les accessoires compatibles avec cet interrupteur ?

Utilisez exclusivement des accessoires de la marque Legrand, notamment les commandes sans fil pour volets roulants et les plaques de finition compatibles avec la gamme Céliane.

Où trouver la déclaration de conformité ?

La déclaration UE de conformité simplifiée est disponible sur le site www.legrandoc.com. Legrand déclare que cet équipement radioélectrique est conforme à la directive 2014/53/UE.

MODE D'EMPLOI LEG67776 LEGRAND

Ce pack est un accessoire connecté qui nécessite au préalable l'achat et l'installation du pack de démarrage connecté Céliane with Netatmo.

Composition du pack

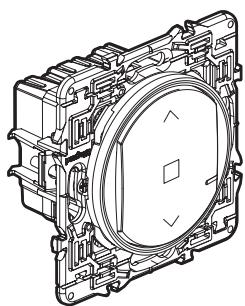

Interrupteur connecté pour volet roulant

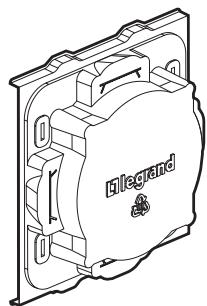

Protection de chantier

\section*{Caracteristiques}

Plaque de finition

+45°C +5°C 100-240 VAC 50/60 Hz	1 x 2,5 mm² 2 x 1,5 mm²	①
240 VAC max.		1 x 500 VA
100 VAC max.		1 x 270 VA

① Moteur pour volet roulant

Avant de commencer

Si vous prévoyez d'installer des interrupteurs pour volet roulant, lisez les précautions suivantes :

Pour commander un interrupteur volet roulant avec deux commandes sans fil ou plus, utilisez uniquement les produits :

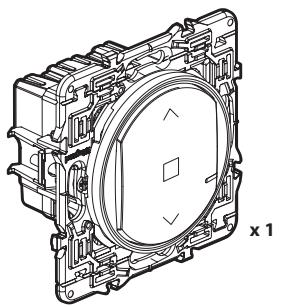

Interrupteur connecté pour volet roulant

ET

Commandes sans fil pour volets roulants (non inclus dans ce pack)

Prévoyez des commandes sans fil pour volets roulants pour chaque point de commande supplémentaire.

Pour creer une commande centralisee :

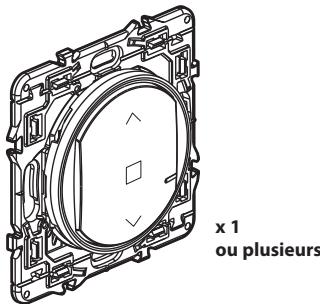

• Utilisez un ou plusieurs interrupteurs connectés pour volet roulant.
• Utilisez une commande sans fil pour volets roulants.

1 Précautions impératives de sécurité

1

OFF

Coupez le courant au disjoncteur général

2

Vérifiez l'absence de tension avant de,) d installation.

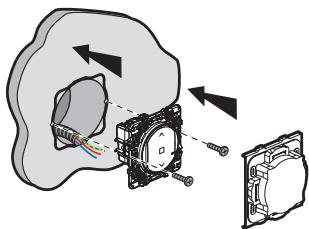

② Installéz l'interrupteur connecté pour volet roulant

1
Démonter l'interrupteur existant

3

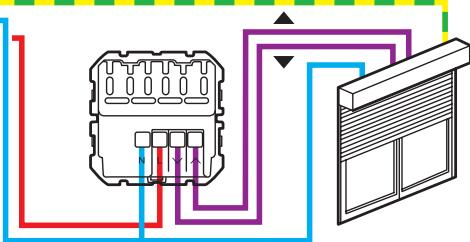

Cáblez l'interrupteur connecté pour volet roulant

Bande de fréquences : 2,4 à 2,4835 Ghz
Niveau de puissance: < 100mW

N (neutre) = bleu
L (phase) = tout sauf bleu et vert/jaune
(terre) = vert/jaune

La solution Céliane with Netatmo est compatible avec les volets roulants à butée mécanique ou électronique, contrôlés par un interrupteur

filaire classique pour volet roulant.
Ils ne sont pas compatibles avec les moteurs contrôlés directement par une commande radio. Pour le vérifier, reportez-vous à la notice du volet roulant.

Pour ajouter un produit connecté dans votre installation connectée, il est recommendé de suivre les instructions :

• depuis le guide d'utilisation de votre pack de démarrage connecté
• depuis l'application Legrand Home + Control (section Paramètres/Ajout de nouveau produit)
• ou de consulter le manuel d'utilisation sur legrand.fr

www.legrand.fr/reference/067776

LEGRAND - Pro and Consumer Service - BP 30076

87002 LIMOGES CEDEX FRANCE · www.legrand.com

Consignes de sécurité :

Ce produit doit être installé conformément aux règles d'installation et de préférence par un électricien qualifié. Une installation irrécète et/ou une'utilisation incorrecte peuvent entrainer des risques de chic électrique ou d'incendie. Avand d'effectuer l'installation, dire la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvrir, démonter, ALTERER ou modifier l'appareil sauf mention particulière indiquée dans la notice. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand. Toute ouverture ou réparation non autorisée annule l'intégrality des responsabilités, droits à remplacement et garanties.

Utiliser exclusivement les accessoires de la marque Legrand.

DECLARATION UE DE CONFORMITE SIMPLIFIÉE

Le soussigné,

Legrand

déclare que les équipements radioélectriques cités sur cette notice sont conformes à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité

est disponible à l'adresse internet suivante :

www.legrandoc.com
