MODE D'EMPLOI W614 MIELE
Lisez impératifement ce mode d'emploi avant d'installer et demettre en service cet apparéil. Vous vous protégerez ainsi et évitez de détériorer votre apparéil.
fr - FR
Elimination de l'emballage
L'emballage protège les lave-linge des avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage.
Le recyclage de l'emballage économique les matières premières et réduit le volume des déchets à éliminer. En principe, le revendeur reprend l'emballage à sa mise en service.
Enlèvement de l'ancien apparéil
Les ancients apparèils électriques et électroniques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent enaucun cas votre apparèil avec les déchets.
Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre apparéil dans un point de collecte spécifique adapté à l'évacuation de ce type d'appareils.
Gardez l'ancien apparéil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.
Votrecomtributiona la protection de l'environnement 2
Prescriptions de sécurité et mises en garde 6
Utilisation du lave-linge 10
Bandeau de commande 10
Afficheur 11
Première mise en service 12
Lavage ecologique. 13
Consommation d'énergie et d'eau 13
Lessives 13
Sélection de la fonction additionnelle (Court, Trempage, Préavage) 13
Conseil en cas d'utilisation de sèche-linge 13
Bonneutilisationdevoretelave-linge 14
Mode d'emploi rapide 14
Fonctions additionnelles 21
Court 21
Prélavage 21
Trempage 21
Hydro plus 21
Essorage 22
Vitesse d'essorage final. 22
Essorage intermediaire. 22
Pas d'essorage final (Arrêt cuve pleine). 22
Désactiver l'essorage intermédiaire et l'essorage final 22
Départ différé 23
Tableau des programmes 24
Déroulement de programme 26
Table des matières
Modification du déroulement de programme 28
Annulation du programme 28
Interruption de programme 28
Pour modifier le programme 28
Suppression d'une phase de programme 28
Ajout/Déchargement de linge 29
Lessives 30
Lessive appropriée 30
Anticalcaire 31
Utilisation de plusieurs produits de lavage 31
Produits de finition 32

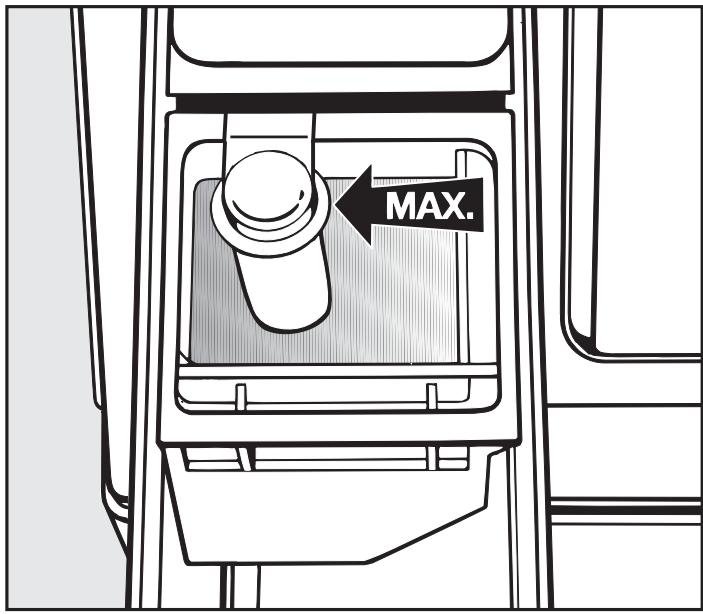

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide 32
Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée. . . 32
Décolorer/Teinter 32
Nettoyage et entretien 33
Nettoyage du tambour 33
Nettoyage de la carrosserie et du bandeau de commande 33

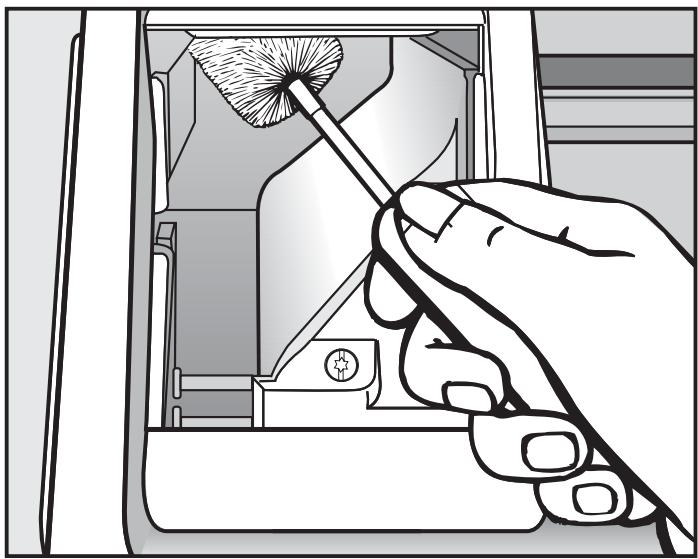

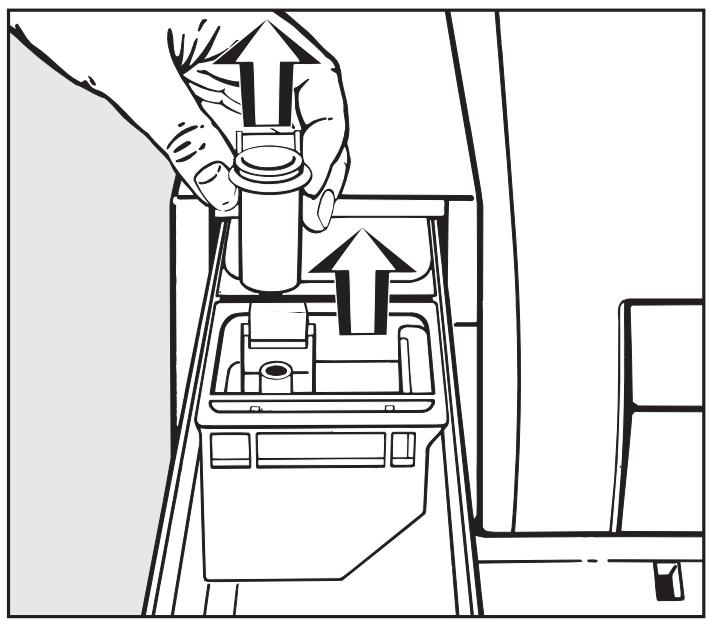

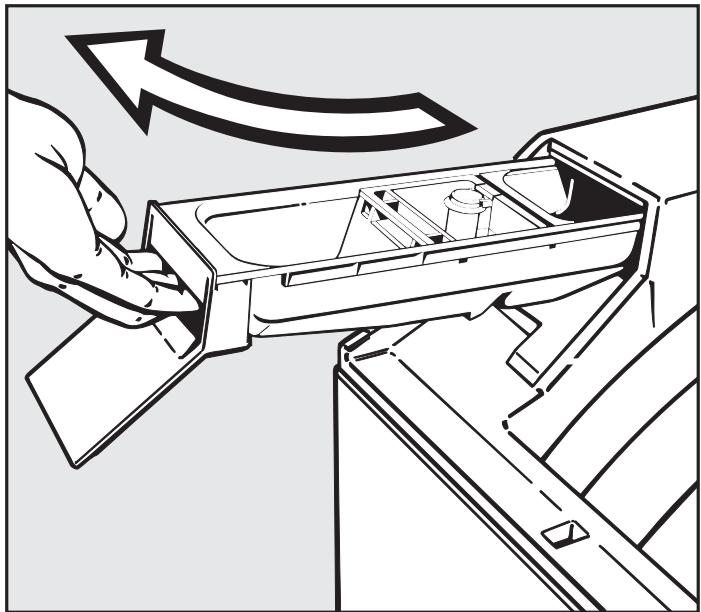

Nettoyage de la boite à produits 33

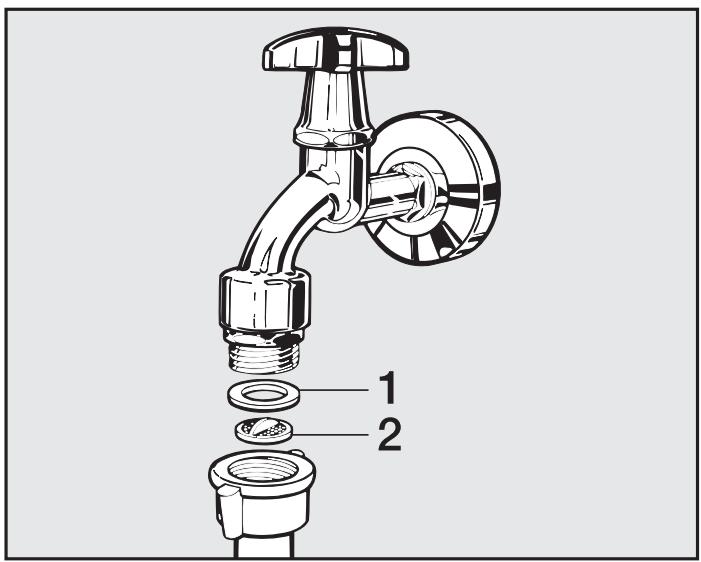

Nettoyage du filtré dans la conduite d'arrivée d'eau. 35
Recherche des anomalies 36
Que faire si 36
Le programme ne démarre pas. 36
Le programme de lavage a ete interrompu et un message d'erreur s'affiche. 37
Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche. 38
Anomalies generales ou résultat de lavage insatisfaisant. 39
Problème d'ouverture ou de fermeture 41

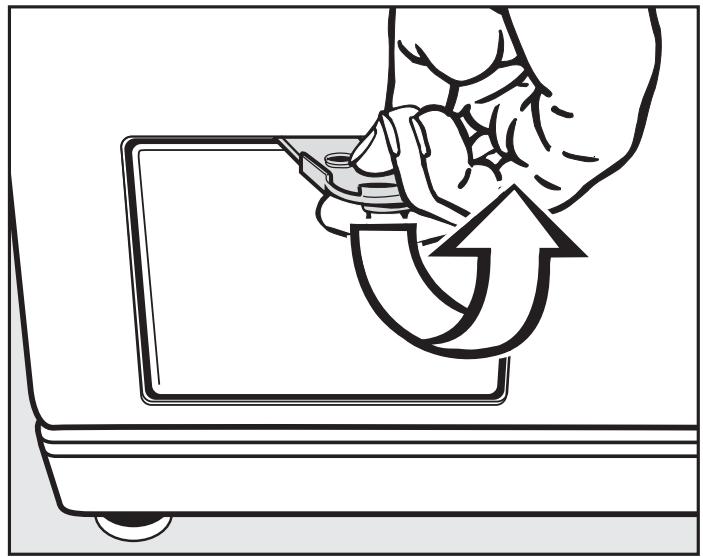

Déverrouillage de couvercle manuel en cas de vidange obstruée et/ou de panne de courant 42

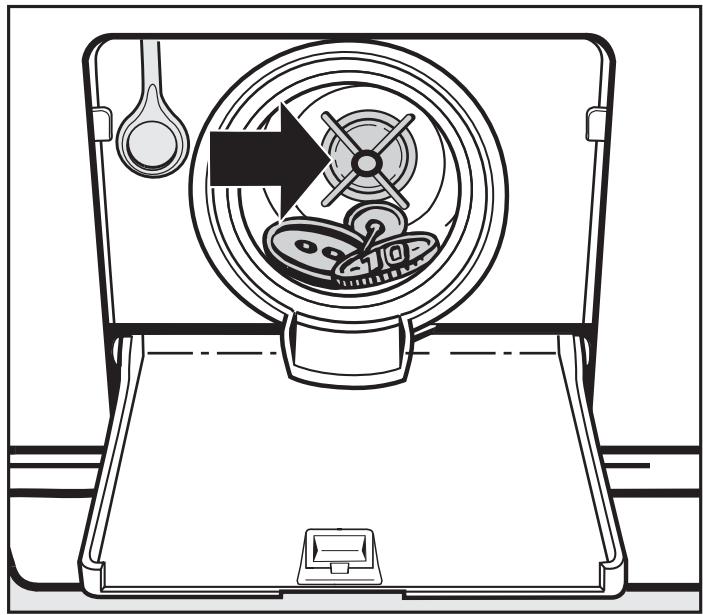

Vidange obstruée 42
Ouverture du couvercle de machine 43
ServiceAprèsVente 44
Réparations. 44
Actualisation de la programmation (diode PC) 44
Conditions et période de garantie 44
Accessoires en option 44
Installation et raccordement 45
Vue de face 45

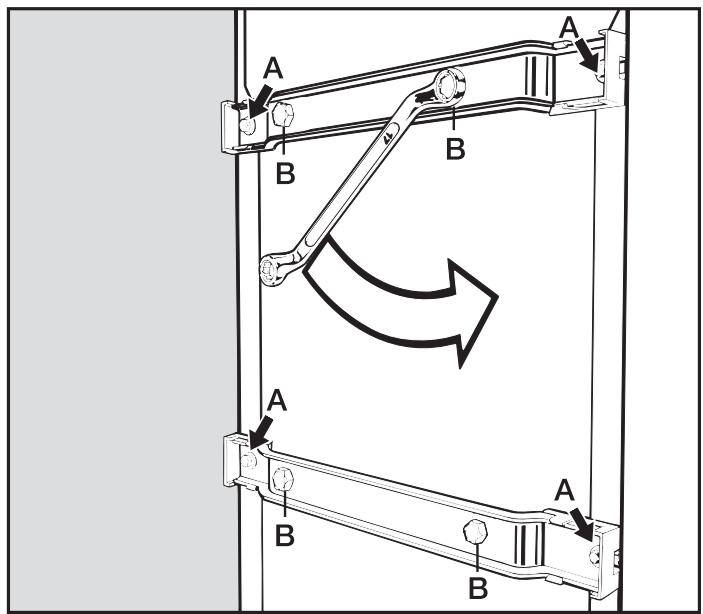

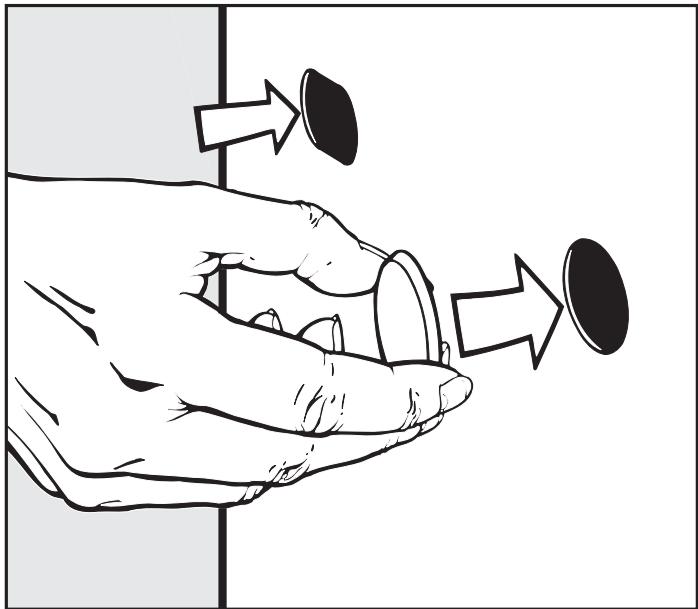

Démontage des sécurités de transport 46
Remontage des sécurités de transport 46
Ajustage. 47
Lieudinstallation 47
Dévissage et blocage des pieds 47
Le système Watercontrol Miele 48
Arrivée d'eau 49
Vidange de l'eau 50
Branchementélectrique 51
Consommations 52
Caracteristiques techniques 53
Fonctions optionnelles 55
Système Hydro plus. 55
Delicat 56
Refroidissement du bain lessiviel en programme Blanc/Couleurs 57
Fonction mémoire 58
Temps de trempage 59
Prescriptions de sécurité et mises en garde
Ce lave-linge est conforme aux réglementations de sécurité en vigueur. Une utilisation non conforme comporte des risques pour les personnes et l'appléil.
Lisez attentivement cette notice de montage et d'utilisation avant d'utiliser le lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ainsi et évitez des déteriorations sur votre apparéil.
Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un évientuel futuror propriétaire.
Ce lave-linge est exclusivement concu pour laver des textiles portant la mention "lavable en machine". Toute autre utilisation peut etre dangereuse. Miele n'est pas responsable de dommages causés par une utilisation incorructe, non conforme aux prescriptions.
Les personnes qui ne sont pas en mesure d'utiliser ce lave-linge en toute sécurité en raison de deficiencies physiques, sensorielles ou mentales ne doivent pas l'utiliser sans la surveillance d'une personne responsable.
Précautions à prendre avec les enfants
Surveillance les enfants lorsqu'ils jouent à proximé du lave-linge. Les enfants ne doivent pas journé avec le lave-linge.
Les enfants sont autorisés à utiliser le lave-linge sans surveillance uniquement si vous leur avez expliqué comment le manipuler sans danger. Ils doivent être conscience des risques encourus en cas de mauvaise manipulation.
Sécurité technique
Contrôlez si l'appareil ne présente pas de déteriorations visibles avant de l'insteller.
N'installez pas et ne mettez pas en service un apparéil endommagé.
Comparez impératifement les données de branchement (fusible, tension et fréquence) portées sur la plaque signalétique avec celles du réseau électrique. Dans le doute, interrogez un électricien.
La sécurité électricque de cet appar- reil n'est garantie que s'il est raccordé à un système de mise à la terre homologué.
Il est très important que cette condition de sécurité élémentaire, et, en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Miele ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse.
Pour des raisons de sécurité, n'utilis-ze pas de rallonge (risque d'incendie du à la surchauffe).
Remplacer les pieces defectueuses uniquement par des pieces détachées d'origine Miele, que nous garantissons répondre totally aux exigences de sécurité en vigueur.
Les réparations incorrectes peuvent entrainer de graves dangers pour l'utilisateur pour lesquels le fabricant décline toute responsabilité. Les interventions techniques ne doivent être exécutées que par des spécialistes.
Si le cordon d'alimentation électrique est endommagé, celui-ci doit imperativement être remplace par un technicien SAV/agréé par Miele afin d'eviter tout risque pour l'utilisateur.
Pour réparer, nettoyer ou entrenir l'appareil, déconnectez-le en :
- débranchant la fiche ou en
- déclenchant le fusible.
Il faut impératifement utiliser un jeu de tuyaux neufs pour le raccordement à l'eau. Les tuyaux usages sont pros-crits.
Prescriptions de sécurité et mises en garde
Le montage et la mise en service de cet apparéil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectuels que par des entreprises spécialisées ou des professionnelnels, en veillant à ce que les conditions nécessaires au fonctionnement de l' apparéil en toute sécurité soit réunies.
Installation et utilisation
N'installez pas votre lave-linge dans une piece exposée au gel. Les tuyaux gelés peuvent se fendre ou éclater. Des températures en dessous de 0^ peuvent diminuer la fiabilité de la plaitinelectronique.

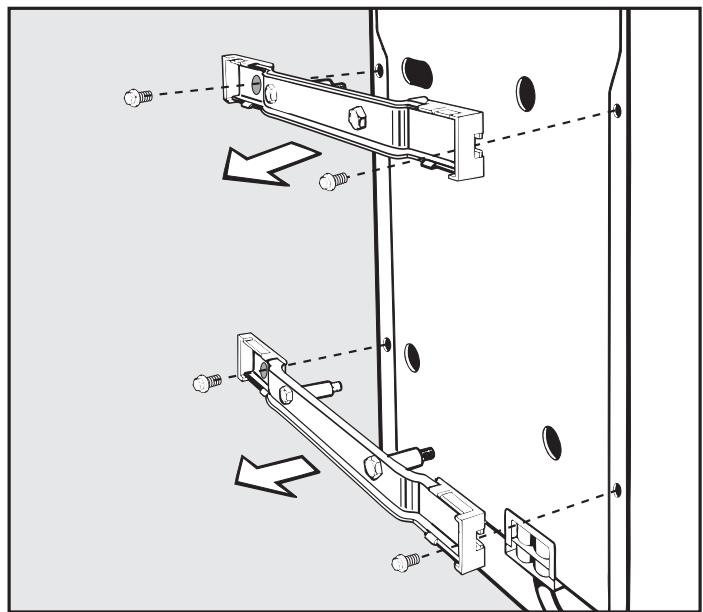

Enlevez la sécurité de transport à l'arrière de l'appareil avant la mise en service (voir chapitre "Installation et raccordement", "Démontage des sécurités de transport"). Une sécurité de transport non enlevée peut provoquer à l'essorage des déteriorations sur la machine et sur les meubles/appareils contigus.
Fermez le robinet d'eau en cas d'absence prolongée (vacances par ex.) surtout s'il n'existe pas de vidange au sol (regard) à proximité de l'appareil.
Risque d'inondation!
Vérifiez que l'eau s'écoule suffisamment vite avant d'accrocher le tuyau de vidange dans un évier ou un lavabo.
Bloquez le tuyau de vidange pour éviter qu'il ne glisse. Autrement la force de refoulement de l'eau vidangée pourrait pousser le tuyau hors de l'évier.
Assurez-vous qu'il n'y a pas de corps étrangers dans votre linge avant de le laver (par ex. clous, épingles, pieces ou trombones) afin de ne pas le détériorer. Les corps étrangers peuvent également endommager certaines pieces de l'appareil (cuve, tambour par ex.) qui peuvent à leur tour détériorer le linge.
Il n'est pas nécessaire de détartrer l'appareil si vous dosez les lessives correctement. Si votre apparéil était malgré tout entartré, utilisez un détartrant avec protection anticorrosion disponible chez libre revendeur Miele ou auprès du service après-vente Miele. Suivez strictement les instructions d'utilisation.
Rincez les textiles traités aux produits contenant des solvants à l'eau claire avant de les laver dans l'appareil.
N'utilisez enaucun cas de détergents contenant des solvants par exemple du white-spirit, dans le lave-linge. Ils risquent de détériorer les pieces de l'appareil et de dégager des vapeurs nocives. Il y a en outre un danger d'incendie et d'explosion.
N'utilisez enaucun cas de détergents contenant des solvants par exemple du white-spirit, pour nettoyer la façade ou le dessus du lave-linge. Les surfaces en plastique pourraient être endommagées.
Les teintures que vous utilisez doivent'être appropriées à une utilisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impérativement les instructions du fabricant de la teinture.
Les décolorants contiennent du soufre, qui peut provoquer une corrosion de la machine. N'utilisez pas de décolorants en machine.
Si de la lessive liquide est projetée dans les yeux, la rincer immédiatement abondamment avec de l'eau tiède. En cas d'ingestion, prévenir immédiatement un médecin. Les personnes qui ont une peu sensible ou des léasons cutanées doivent éviter le contact avec la lessive liquide.
Accessoires
Montez uniquement des accessoires autorisés par Miele.
Le montage d'autres pieces exclut le bénéfice de la garantie.
Miele ne peut être tenu pour responsable des dégats dus au non-respect des prescriptions de sécurité et des mises en garde.

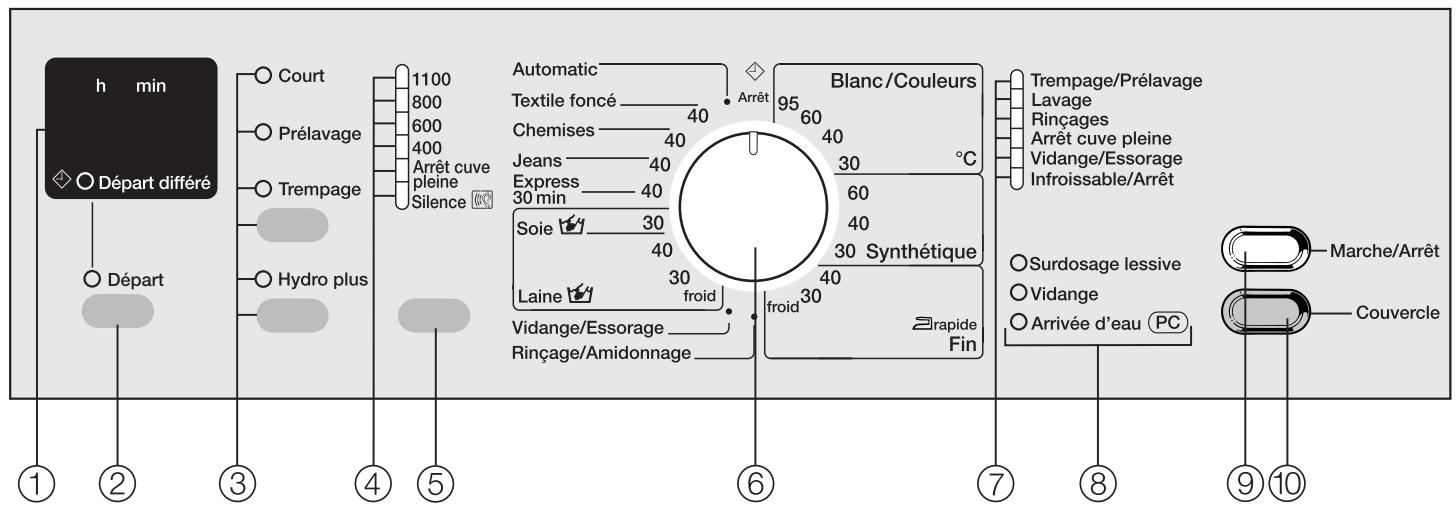

Bandeau de commande
(1) Affichage
reportez-vous à la page suivante.
② Touche Départ

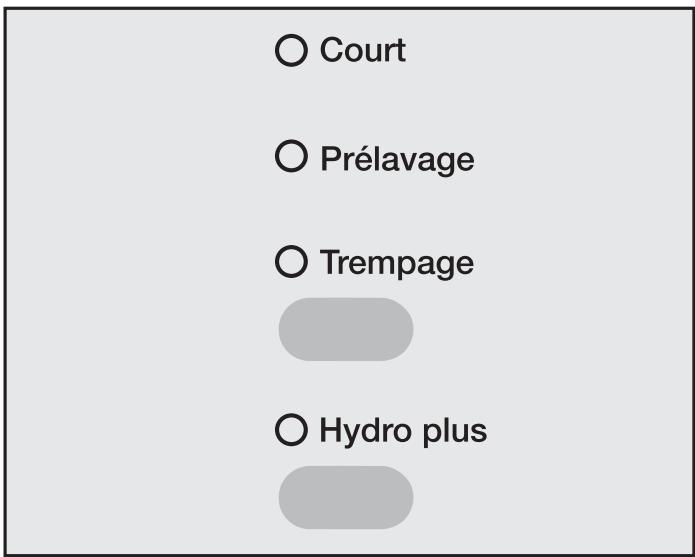

(3) Touches Fonctions additionnelles
pour sélectionner les fonctions additionnelles
La touche supérieure permet de seLECTIONner une des fonctions additionnelles suivantes : Court, Pré lavage et Trempage.
Avec la touche inférieure, vous pouvez selectionner la fonction additionnelle Hydro plus. diode allumée = selectionnée diode eteinte = non selectionnee

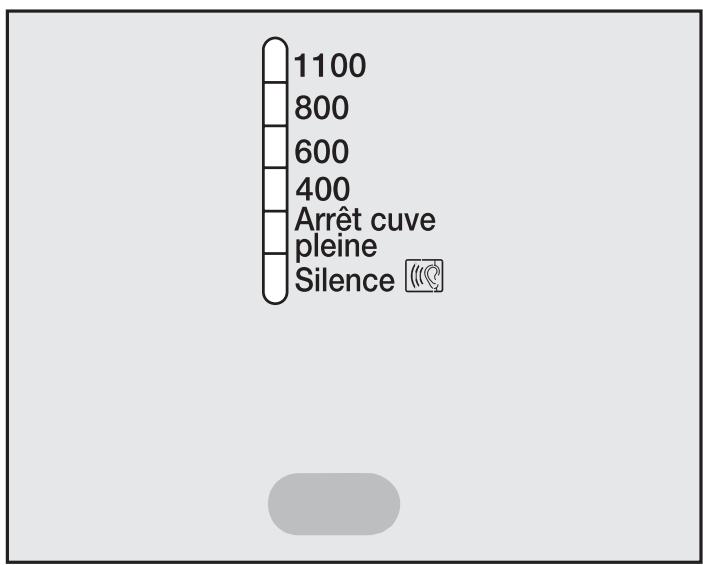

(4) Diodes d'essorage
⑤ Touche de vitesse d'essorage
pour sélectionner la vitesse d'essorage, l'Arrêt cuve pleine ou Silence

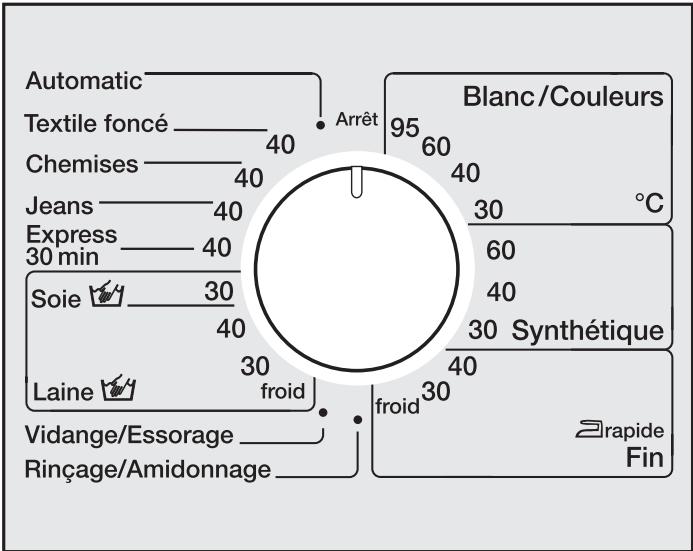

(6) Sélecteur de programmes monobouton
pour sélectionner un programme standard et la température correspondante. Se tourne indifféremment dans les deux sens.
(7) Affichage de déroulement à diodes indique la phase de programme en cours.
(8) Diodes de contrôle
(9) Touche I-Marche/0-Arrêt pour mise en marche/arrêt ou interruption de programme
10 La touche Couvercle ouvre le couvercle
Afficheur
L'afficheur affiche plusieurs fonctions :
- le départ différé
- les fonctions optionnelles
Départ différé
Le temps de départ différé est affché.
Une fois le programme lancé, le temps du départ différé est décompté par heures s'il est de plus de dix heures et par minutes à partir de 9 h 59 minutes restantes.
Une fois le temps écoulé, le programme est démarré.
Fonctions optionnelles
Les fonctions optionnelles vous permettent d'adapter votre apparéil à vos besoins propres. La fonction sélectionnée est affichée en mode de programmation.
Installer et raccorder l'appareil correctement avant la première mise en service. Veuillez tire le chapitre "Installation".
Pour des raisons de sécurité, il est impossible d'essorer avant la première mise en service. Pour activer l'esso-rage, il faut effectuer un programme de lavage sans linge ni lessive.
En cas d'utilisation de lessive, il peut se produit une formation excessive demousse !
La vanne sphérique de la vidange est également activée. La vanne sphérique de vidange permet désormais d'utiliser complètement la lessive.
Ouvrez le robinet.
■ Enoncez la touche Marche/Arrêt.
- Tournez le sélecteur de programme sur Blanc/Couleurs 60^ .
Presse la touche Départ.
La première mise en service est terminée depuis la fin du programme.
Consommation d'énergie et d'eau
- Utilisez la charge maximale de chaque programme.
La consommation d'énergie et d'eau est plus avantageuse pour une charge pleine.
- Utilisez les programmes Automatic ou Express 30 min pour les petites quantités de linge.
- Si la quantité de linge est faible en programme Blanc/Couleurs, la capacité variable automatique du lave-linge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produit que le temps restant soit corrigependant le lavage.
- Choisissez de préférence le programme Blanc/Couleurs 60^ 只不过 que le programme Blanc/Couleurs 95^ . Vous économiserez entre 35% et 45% d'énergie. Pour la plupart des salissures, cela suffit largement. Pour les salissures incrustées, utilisez la fonction additionnelle Trempage.
- Préférez la fonction additionnelle Trempage à la fonction Prélavage. Le même bain lessiviel est utilisé lors du trempage et du lavage.
Lessives
- Ne dépassez pas les dosages de lessive indiqués sur l'emballage.
- Réduisez la quantité de lessive pour les petites charges de linge (env. 1/3 de lessive en moins pour une demie-charge).
Sélection de la fonction additionnelle (Court, Trempage, Prélavage)
Sélectionnez pour :
- le linge peu sale sans taches visibles un programme avec la fonction additionnelle Court.
- le linge normalement ou très sale avec taches visibles un programme de lavage sans fonction additionnelle.
- le linge très sale un programme de lavage avec la fonction additionnelle Trempage.
- les textiles avec des salissures importantes (p. ex. poussière, sable), la fonction supplémentaire Prélavage.
Conseil en cas d'utilisation de sèche-linge
- Pour économique de l'énergie lors du séchage, essorez le linge avec la vitesse d'essorage la plus élevé du programme de lavage.
Mode d'emploi rapide
Pour apprendre rapidement comment vous servir de votre lave-linge, reportez-vous aux instructions précédées d'un chiffre (1, 2, 3 ...).

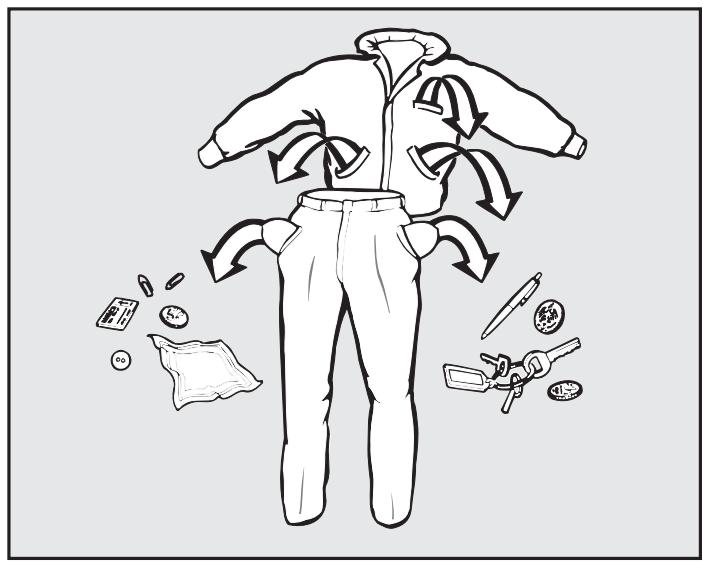

1 Préparez le linge
Videz les poches.
Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.
Traitez les taches
Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frotter!
Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines taches, posez la question à votre revendeur Miele.
Si vous traitez le linge avec des produits nettoyants contenant des solvants (par exemple du white spirit), prenez garde de ne pas en verser sur les pieces en plastique.
N'utilisez enaucun cas des dé-tergents chimiques contenant des solvants dans cet apparéil !
Triez le linge
- Triez le linge par couleur, tout ennant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).
Les textiles fonçés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, lavez le linge clair et foncé séparément.
Conseils
- Pour les voilages : enlevez les crochets et petits plombs ou placez-les dans un sac.
- Soutien-gorge : recoudre les baleines ou les enlever.
- Pour les tricots, jeans, pantalons et vêtements en maille : returnez-les lorsque le fabricant le recommande.
- Fermez les fermétures éclair, les boutons pression avant le lavage.
- Fermez les couettes et les oreillers afin que les petites pieces de lingene se prennt pas dedans.
Ne lavez aucun textile marqué non la-vable (symbole d'entretien).

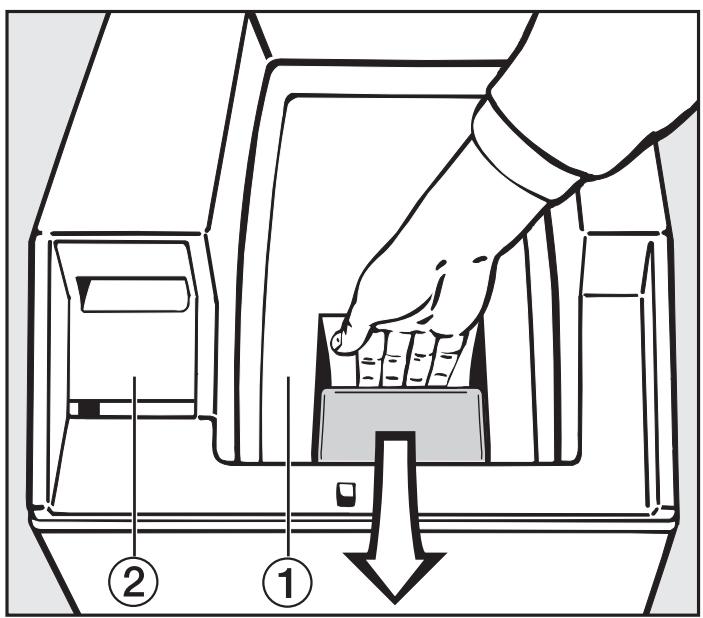

Ouvrez le couvercle de machine et le couvercle de cuve.
■ Enoncez la touche Marche/Arrêt.
- Pressez la touche Couvercle et ouvrez le couvercle de machine jusqu'à la butée.
Ouvrez le couvercle de cuve.
(1) Couvercle de cuve
(2) Boîte à produits

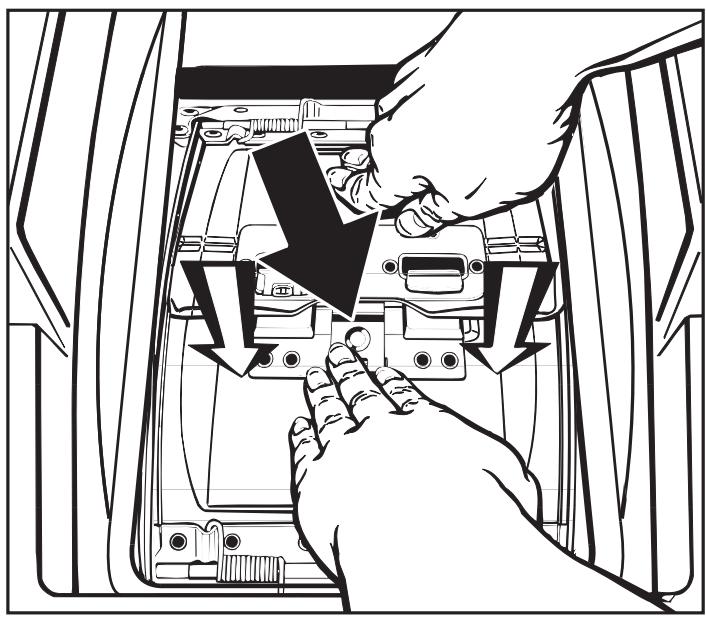

Ouvrez le tambour

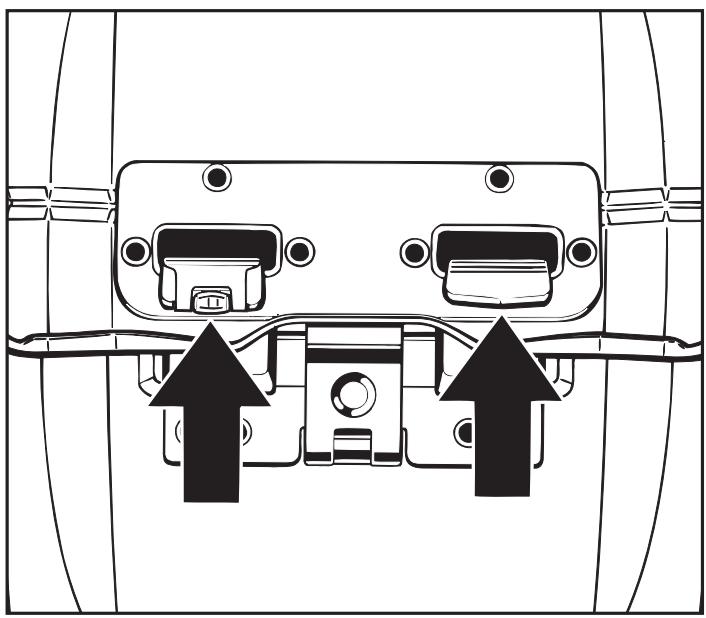

Attention! Les deux parties du verrouillage de tambour sont montées sur ressorts.
- Maintenez la partie arrêté de la main.
- Pressez la sécurité de verrouillage (flèche noire) tout en,enfantant la partie avant jusqu'à ce qu'elle s'ouvre vers l'intérieur (sens de la flèche).
Laissez s'ouvrir les deux parties duverrouillage de tambour en les accompagnant avec les mains.
Bonne utilisation de votre lave-linge

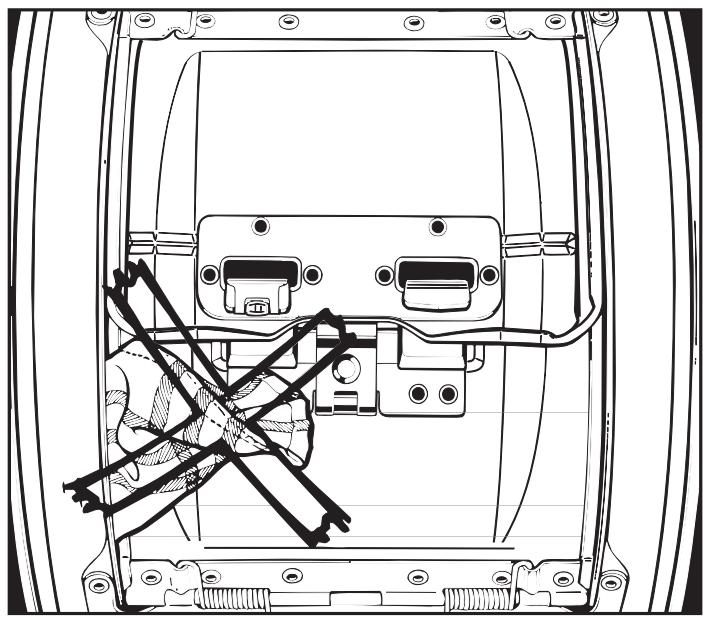

Chargez le linge
Chargez le linge déplié dans le tambour sans tasser. Mélanger les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mistrés répartir le linge à l'essorage.
Les textiles à plusieurs épaisseurs représentant une surface particulièrement fine et lisse peuvent se glisser dans la fente latérale entre les battants du couvercle et l'extérieur du tambour. Lavez donc toujours ce type de textiles dans un sac de la vage.
Utilisez la capacité de charge maxi
male du programme de lavage. La
consommation d'eau et d'énergie est
alors au niveau le plus faible par rap-
port à la quantité totale.
Une surcharge donne de mauvais ré
sultats de lavage et augmente la forma
tion de faux pris.
Fermez le tambour et le couvercle de cuve
Enoncez d'abord la partie avant puis la partie arrêté jusqu'à ce que les deux crochets s'enclenchent de façon bien visible.
Si la fermeture n'est pas correcte, il y a risque de détérioration de la machine et du linge.
Nettoyez régulièrement la roulette dans le crochet de gauche afin que celle-ci tourne toujours correctement.
Veillez à ce qu'aucune piece de linge ne reste bloquée dans le verrouillage de tambour.

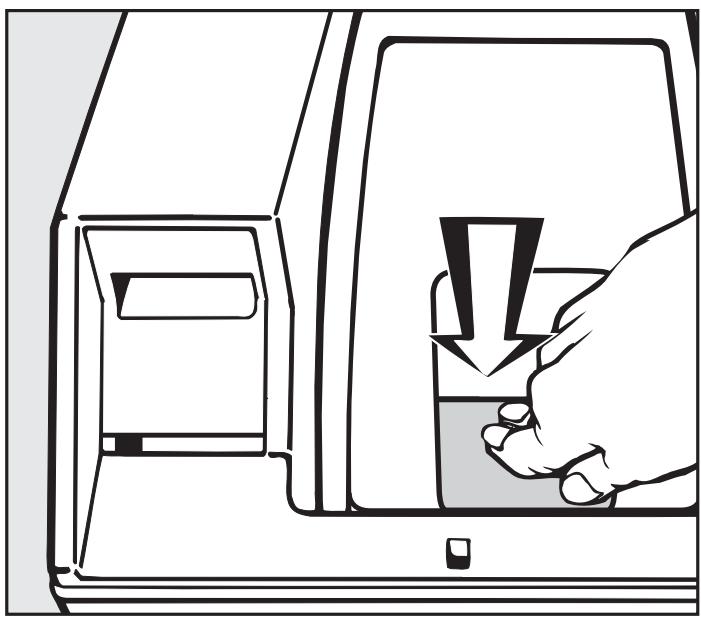

Fermez le couvercle de cuve avec une légere pression sur le verrouillage de manière à ce qu'il s'enclenché nettement.
Si le couvercle de cuve n'est pas correctement fermé, le programme ne démarre pas et la diode Surdosage lessive clignote rapidement.

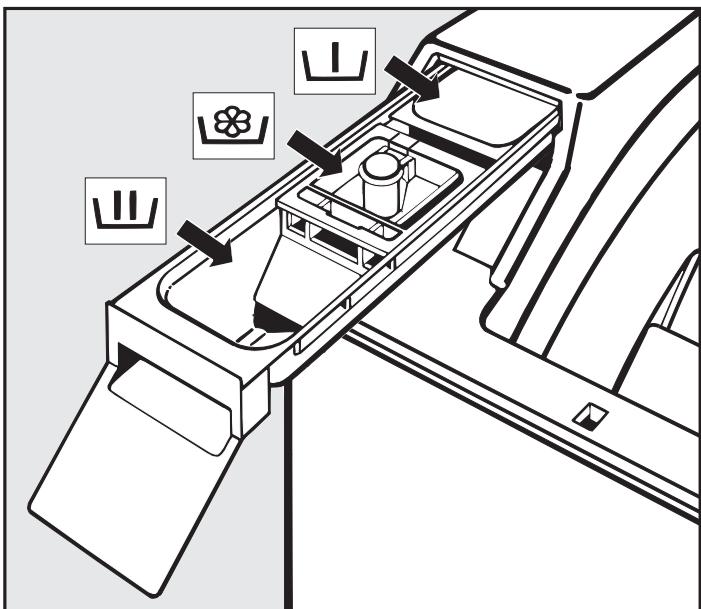

Ajoutez la lessive
Importance d'un dosage correct . . . . . et conséquences d'un dosage insuffisant :
- Le linge n'est pas propre, il devient à la longue gris et rèche
- Formation de petites boules deGRAISSSE sur le linge
- Dépôt de calcaire sur la résistance . . . et conséquences d'un surdosage de lessive :
- Une forte formation de mousse entravant le lavage et donnant un résultat de nettoyage, de rinçage et d'essorerge imparfait,
- Une surconsommation d'eau (un rince supplémentaire est automatiquement déclenché),
- La pollution de l'environnement.
Tirez la boîte à produits et versez la lessive dans les compartments.
L = Lessive pour le prélavage (si le prélavage est selectionné, prendre 1/4 de la quantité de dessive recommandaee)
L = Lessive pour le lavage trempage inclus
= Assouplissant, produit detenue, ou amidon.
Consultez le chapitre "Lessives" pour davantage d'informations sur les lessi-ves et leur dosage.
■ Repoussez la boîte à produit.
Fermez le couvercle de machine
Activez le départ différé (optionnel)
Le sélecteur de programme doit être positionné sur Arrêt.
Vous pouvez à présent régler le départ différé en pressant la touche Départ.
Sélectionnez le programme
- Tournez le sélecteur de programmes sur le programme souhaité.
10 Sélectionnez une fonction additionnelle
La touche supérieure permet de selec-tionner les fonctions additionnelles dans l'ordre suivant : Trempage ou Pré-lavage ou Court ou pas de selection.
Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus.
■ Sélectionnez l'option souhaitée.
Toutes les options ne peuvent pas etre selectionnées avec certains programmes de lavage.
Si la sélection d'une fonction additionnelle est impossible, c'est que celle-ci n'est pas compatible avec le programme de lavage.
Sélectionnez la vitesse d'essorage
- Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'essorage sélectionnée s'allume.
Démarrez le programme
■ Appuyez sur la touche Départ qui clignote.
Si un départ différé a été sélectionné, il est décompté sur l'écran. Une fois le temps de départ différé écoulé, l'écran s'eteint.
Au début du programme, l'arrêt automatique du tambour est débloqué avec un bruit caractéristique suivi d'un déclic.
13 Déchargez le linge
A la fin du programme, la diode Infoissable/Arrêt s'allume.
A l'issue du programme, le tambour s'arrête automatiquement sur la position la plus appropriée pour l'ouverture (positionnement et arrêt automatiques du tambour - idéal stop).
■ Appuyez sur la touche Couvercle.
Ouvrez complètement le couvercle de machine.
Ouvrez le couvercle de cuve.
Ouvrez le tambour et enlevez le linge.
N'oubliez pas de linge dans le tambour! Il pourrait rétrécir ou déteindre à la lessive suivante.
14 Arrêtez le lave-linge
Fermez le tambour et le couvercle de cuve afin d'eviter que des objets ne tombent dans le linge par inadvertance et n'abiment le linge.
Fermez le couvercle de machine.
- Arrêtez l'appareil avec la touche Marche/Arrêt et positionné le selecteur sur Arrêt.
Vous pouvez compléter les programmes standard avec les fonctions additionnelles.
Court
Pour les textiles avec des salissures légères sans taches apparentes.
Le temps de programme principal est raccourci.
En programmes Textile foncé et Jeans, 2 rincages sont effectués au lieu de trois.
Prélavage
Pour les textiles avec des salissures importantes (p. ex. poussière, sable).
Trempage
Pour les textiles particulièrement sales et tachés, (p. ex. sang,-graisse, chocolat).
- Le temps de trempage peut êtreprogrammé entre 30 minutes et deuxheures, par pas de 30 minutes.
- Le réglage d'usine est de deux heures.
Pour programmer un autre temps, voir le chapitre "Fonctions additionnelles", "Trempage".
Hydro plus
Si vous désirez utiliser davantage d'eau pour le lavage, vous avez le choix entre quatre options pour la touche Hydro plus. Ces options sont expliquées au chapitre "Fonctions optionnelles", paragraphe "Système Hydro plus".
Telle que la machine est livrée, il faut appuyer sur la touche Hydro plus pour augmenter le niveau d'eau lors du lavage et du rinceage.
Vitesse d'essorage final
| Programme | tr/min |
| Blanc/Couleurs | 1100 |
| Synthétique | 1100 |
| Fin | 600 |
| Automatic | 900 |
| Textile foncé | 1100 |
| Chemises | 600 |
| Jeans | 900 |
| Express 30 min | 1100 |
| Soie | 400 |
| Laine | 1100 |
| Vidange/Essorage | 1100 |
| Rinçage/Amidonnage | 1100 |
Vous pouvez réduire la vitesse d'essorage finale. Il est en revanche impossible de selectionner une vitesse d'essorage supérieure à cette citée plus haut.
Essorage intermédiaire
Le linge est essoré après le lavage et entre les différents rincages. En cas de réduction de la vitesse d'essorage finale, la vitesse d'essorage intermédiaire est également réduite. Dans les programmes Blanc/Couleurs, un rince supplémentaire est ajouté lorsque la vitesse d'essorage est inférieure à 700 tr/mn.
Pas d'essorage final (Arrêt cuve pleine)
■ Sélectionnez l'Arrêt cuve pleine. Le linge reste à tremper dans l'eau du dernier rincage. Ceci permet de réduire la formation de pris lorsque les textiles ne sont pas enlevés immédiatement du lave-linge.
La diode Arrêt cuve pleine de la touche "Essorage" est allumée. Sélectionnez la vitesse d'essorage avec la touche "Essorage". Le lave-linge lance l'essorage final.
Terminer le programme:
Appuyez sur la touche Couvercle : L'eau est vidangée. Le couvercle s'ouvre.
Désactiver l'essorage intermédiaire et l'essorage final
■ Sélectionnez l'option Silence qui permet de supprimer l'essorage et d'éviter ainsi les désagréments liés au bruit. ÀpRES le dernier rincege, l'eau est vidangée et la fonction Infroissable est activée afin d'éviter la formation de pris. Ce réglage ajoute un rincege en programmes Blanc/ Couleurs, Synthétique et Automatic.
Le départ différé permet de difféérer le démarrage du programme entre 30 minutes et 24 heures. Vous pouvez ainsi effectuer votre lessive lorsque le courant est moins cher.
Réglage du départ différé
Le sélecteur de programme doit être positionné sur Arrêt.
La diode de contrôle Départ différé clignote dans l'afficheur.
Avec la touche Départ vous pouvez à prisent saisir le temps de départ différé.
-
Appuyez sur la touche Départ. A chaque pression, le département est différé de :
-
30 minutes supplémentaires jusqu'à 10 heures,
- d'une heures supplémentaire au-delà de 10 heures
Maintenez la touche Départ enforcée pour faire défiler l'affichage jusqu'à 24 h.
Modification du départ différé
Une fois le programme sélectionné, le départ différé ne peut pas être modifié.
Annulation du départ différé
Presse la touche Départ jusqu'à 24 h puis encore une fois.
Pour annuler le départ différé alors que Départ est déjà enforcé :
Annulez le programme.
Tableau des programmes
| Blanc/Couleurs 95°C - 30°C 5,5 kg maximum |
| Type de textile | Linge en coton, lin ou tissu mélangié |
| Fonction additionnelle | Trempage ou Prélavage, Hydro plus, Court |
| Remarque à l'intention des instituts de contrôle :Programme Court : Charge de 3,0 kg et fonction additionnelle Court |
| Non repassable 60°C - 30°C 2,5 kg maximum |
| Type de textile | Textiles en fibres synthétiques ou coton/polyester mélangé. |
| Fonction additionnelle | Trempage ou Prélavage, Hydro plus, Court |
| Fin 40°C à froid 1,0 kg maximum |
| Type de textile | Pour les textiles délicats en fibres synthétiques, textiles mélangés, rayonne.Voilages déclarés lavables en machine par le fabricant. |
| Fonction additionnelle | Court ou prélavage ou trempage |
| Conseil | - Effectuer de préférence un programme avec Prélavage pour éliminer la poussière des rideaux.- Pour les voilages froissables, réduire la vitesse d'essorage ou désactiver l'essorage. |
| Automatic 40°C 3,0 kg maximum |
| Type de textile | Mélange de linge adapté aux programmes Blanc/Couleurs et Synthétique, trié suivant les couleurs. |
| Fonction additionnelle | Trempage ou Prélavage, Hydro plus, Court |
| Conseil | Lors de l'essorage final, la diode 1100 tr/min s'allume.En réalité, le programme essore à 900 tr/min pour ne pas abîmer le linge. |
| Textile foncé 40°C 3,0 kg maximum |
| Type de linge | Pièces de linge fonçées en coton et en tissu mélangié. |
| Fonction additionnelle | Court ou prélavage ou trempage |
| Conseil | Retourner le linge pour le laver. |
| Chemises 40°C |
| 1,5 kg maximum |
| Fonction additionnelle | Prélavage ou trempage |
| Conseil | - Vous pouvez préparer les cols et les manchettes s'ils sont très sales. - Utiliser le programme Soie pour les chemises en soie. |
| Jeans 40°C |
| 2,5 kg maximum |
| Fonction additionnelle | Court ou prélavage ou trempage |
| Conseil | - Retourner les vêtements en jean pour les laver. - Les vêtements en jean déteignent souvent un peu au premier lavage. Lavez les vêtements fonçés et clairs séparément. - Lors de l'essorage final, la diode 1100 tr/min s'allume. En réalité, le programme essore à 900 tr/min pour ne pas abîmer le linge. |
| Express 40°C 3,0 kg maximum |
| Type de textile | Petite charge de linge à rafraîchir. Le type de textiles correspond à Blanc/Couleurs. |
| Soie 30°C |
| Type de textile | Soie et tous tissus lavables main qui ne contiennent pas de laine. |
| Fonction additionnelle | Hydro plus |
| Conseil | Laver les bas fins et les soutiens-gorge dans un filt de lavage. |
| Laine 40°C - froid |
| Type de textile | Laine et laine mélangée |
| Vidange/Essorage |
| Conseil | Vidange uniquement : régler la vitesse d'essorage sur Silence (Essorage : Vérifiez que la vitesse d'essorage régée est appropriée. |
| Rinçage/Amidonnage |
| Conseil | Pour l'amidonnage, le linge doit être récemment lavé mais non traité à l'assouplissant. |
Déroulement de programme
| Lavage | Rinçage | Essorage |
| Niveau d'eau | Rythme de lavage | Niveau d'eau | Rinçages | Essorage intermédiaire | Essorage final |
| Blanc/Couleurs | ↓ | A | ↓ | 2-41) | ✓ | ✓ |
| Synthétique | ↓ | A | ↓ | 2-32) | ✓ | ✓ |
| Fin | ↓ | B | ↓ | 3 | - | ✓ |
| Automatic | ↓ | A | ↓ | 2-32) | ✓ | ✓ |
| Textile foncé | ↓ | A | ↓ | 3 | ✓ | ✓ |
| Chemises | ↓ | A | ↓ | 2 | - | ✓ |
| Jeans | ↓ | A | ↓ | 3 | - | ✓ |
| Express 30 min | ↓ | A | ↓ | 2 | ✓ | ✓ |
| Soie | ↓ | D | ↓ | 2 | - | ✓ |
| Laine | ↓ | C | ↓ | 2 | ✓ | ✓ |
| Vidange/ Essorage | - | - | - | - | - | ✓ |
| Rinçage/ Amidonnage | - | - | ↓ | 1 | - | ✓ |
|
| = niveau d'eau faible A= rythme de lavage normal
= niveau d'eau intermédiaire B= rythme délicat
= niveau d'eau élevé C= Laine
= Socie
Particularités sur le déroulement du programme, voir page suivante. |
Le lave-linge dispose d'une commande entièrement électronique avec capacité variable automatique. Le lave-linge calcule lui-même la consommation d'eau nécessaire, en fonction de la quantité et de la capacité d'absorption du linge chargeé. C'est pourquoi les programmesprésentent des déroulements et des durées différentes.
Les déroulements de programme mentionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les fonctions additionnelles ne sont pas prises en compte.
L'affichage de déroulement de votre lave-linge vous indique à tout moment du programme de lavage qu'elle est la phase en cours.
Particularités du déroulement :
Infroissable :
Le tambour tourne encore jusqu'à 30 minutes après la fin du programme afin d'éviter la formation de pris (exception : programme Laine). Le lave-linge peut être ouvert à tout instant. Exception : La fonction Infoissable n'est pas proposée en programme Laine.
1) Si la température sélectionnée est comprise entre 95^ et 60^ 2 rincapes sont effectués. En cas de sélection de température inférieure à 60^ , 3 rincapes sont effectués. un 3e ou 4e rincage est possible dans les cas suivants :
- formation excessive de mousse dans le tambour
- vitesse d'essorage final inférieure à 700 tr/mn
- Sélection de Silence
2) un troisième rinceage est effectué en cas de :
Sélection de Silence
Annulation du programme
Vous pouvez interrompree votre programme de lavage a tout instant après le démarrage.
- Tournez le sélecteur de programme sur Arrêt.
Le lave-linge vidange le bain lessiviel, le programme est interrompu et le couvercle s'ouvre.
Si vous souhaitez enlever le linge :
Ouvrez complètement le couvercle de machine.
Ouvrez le couvercle de cuve.
Ouvrez le tambour.
Si vous souhaitez sélectionner un autre programme :
Fermez le couvercle de machine et selectionnez un nouveau programme.
Interruption de programme
- Arrêtez le lave-linge avec la touche Marche/Arrêt.
Pour poursuivre :
■ Enclenchez le lave-linge avec la touche Marche/Arrêt.
Pour modifier le programme
Une fois le programme démarré, il est impossible d'en changer. La diode Infroissable/Arrêt clignote lorsque le sélecteur de programme est déplace sur une autre position. Cela n'a pas d'influence sur le déroulement du programme.
Modification de la température
Jusqu'à 6 minutes après le départ, il est possible de modifier la température.
Modification de la vitesse d'essorage
Il est possible de modifier la vitesse d'essorage à tout moment.
Modification des fonctions additionnelles
Il est possible d'activer ou de désactiver la fonction additionnelle Hydro plus jusqu'à 6 mn après le départ.
Suppression d'une phase de programme
- Tournez le sélecteur de programmes sur Arrêt.
Dès que la diode de la phase de programme suivante clignote sur l'afficheur de déroulement :
- Repositionnez le sélecteur sur le programme de votrechoix dans les 4 secondes.
Ajout/Déchargement de linge
Vous pouvez ajouter/décharger du linge après le démarriage de l'appareil dans tous les programmes.
Appuyez sur la touche Couvercle.
A的前提，le tambour s'arrête automatiquement sur la position la plus appropriée pour l'ouverture et est immobilisé (positionnement et arrêt automatiques du tambour - idéal stop). Le couvercle de machine s'ouvre.
Ouvrez complètement le couvercle de machine.
Ouvrez le couvercle de cuve.
Ouvrez le tambour.
Ajoutez ou déchargez du linge.
Fermez le tambour.
Fermez bien le couvercle de cuve.
Fermez le couvercle de machine.
Le programme reprend automatique.
Le couvercle ne s'ouvre pas lorsque :
- la température du bain est supérieure à 55^ C .
- la phase Essorage final est atteinte.
Lessive appropriée
Vous pourrait utiliser toutes les lessives pour lave-linge. Les conseils d'utilisation et de dosage figurent sur l'emballage de la dessive.
| Universelle | Couleurs | Délicat |
| Blanc/Couleurs | X | X | |
| Synthétique | X | X | |
| Fin | | | X |
| Automatic | X | X | |
| Textile foncé | | X1) | |
| Chemises | X | X | |
| Jeans | | X1) | |
| Express | X | X | |
| Soie | | | X |
| Laine | Produit spécial laine |
| Rinçage/Amidonnage | Amidon liquide ou en poudre |
1) lessive liquide uniquement
Le dosage dépend :
- du degré de salissure du linge
Linge peu sale
Ne comporte pas de salissures ni detaches visibles. Les vêtements portent seulement l'odeur du corps.
Linge normalement sale
Les salissures sont visibles et/ou quelques petites taches sont reconnaisables.
Linge très sale
Traces de salissures et/ou de taches nettement reconnaissables.
Interrogez la Compagnie Distributrice d'eau si vous ne connaissez pas la zone de durée de l'eau courante à votre lieu d'habitation.
Duretés d'eau
| Zone de dureté | Propriété de l'eau | Dureté to-tale en mmol/l | Dureté française °f |
| I | douce | 0 - 1,3 | 0 - 13 |
| II | moyenne | 1,3 - 2,5 | 13 - 25 |
| III | dure à très dure | plus de 2,5 | plus de 25 |
Anticalcaire
Si vous eau apparient aux zones de durete II-III, vous pouvez ajouter un anticalcaire pour economiser de la dessive. Le dosage exact est indiqué sur l'emballage. Versez tout d'abord la dessive, puis l'anticalcaire.
Dans ce cas versez la même dose de lessive qu'en zone de durete I.
Utilisation de plusieurs produits de lavage
Si vous utilisez plusieurs produits, versez-les dans le compartment dans l'ordre suivant:
- Lessive
- Anticalcaire
- Detachant
Cela assure un meilleur entrainement des produits.
Produits de finition
L'assouplissant
rend au linge toute sa souplesse et diminue I'electricite statique en cas de sechage en machine.
Les produits de tenue
dont des amidons synthétiques qui donnent une meilleure tenue au linge.
L'amidon
donne au linge une belle tenue et un beau fini.
Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide
- Remplissez le produit correspondant dans le compartmentement 念 . Ne dépassez pas le repère maximum.
Le produit est entrainé au dernier rince. Il reste un peu d'eau dans le compartment assouplissant en fin de programme.
Après plusieurs amidonnages automatiques, nettoyez la boîte à produits, en particulier le tuyau d'aspiration.
Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée
Dosez et préparez l'amidon comme indiqué sur l'emballage.
- Remplissez le produit correspondant dans le département.
- Versez le produit poudre ou semi-li-quide correspondant dans le com-partiment .
Tournez le sélecteur de programme sur la position Rince/Amidonnage.
Sélectionnez une vitesse d'essorage.
■ Appuyez sur la touche Départ.
Décolorer/Teinter
N'utilisez pas de décolorants dans le lave-linge.
La fréquence des teintures effectues doit correspondre à une utilisation domestique moyenne. En effet, le sel utilisé pour la teinture peut attaquer l'acier inoxydable en cas d'utilisation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.
Débrancher le lave-linge avant tout nettoyage ou entretien.
Ne pas asperger le lave-linge avec un jet d'eau.
Nettoyage du tambour
Si vous lavez principalement à bassé température et/ou avec de la lessive li-que, du mois et une odeur désagreable peuvent apparaître dans le lave-linge. Pour laver le tambour et évi-ter la formation d'odeurs, il est conseillé d'effectuer une fois par mois un programme de lavage à 60^ ou davantage avec de la lessive en poudre.
Nettoyage de la carrosserie et du bandeau de commande
N'utilisez pas de détergents contenant des solvants, de produits abrasif, pour vitres ou multi-uses. Ils pourraient endommager les surfaces en plastique et d'autres pièces de l'appareil.
Nettoyez le lave-linge avec un chiffon légèrement mouillé avec un détergent non agressif ou de l'eau savonneuse et séchez avec un chiffon doux.
- Nettoyez le tambour avec un produit spécial inox.
Nettoyage de la boîte à produits
Enlevez régulièrement les évventuels résidus de détergent.
Sortez la boîte à produits.
Nettoyez la boîte à produits avec de l'eau chaude.
Sortez le compartment à assouplissant et le tube d'aspiration (flèches).
Nettoyez la boîte à produits, le compartmenté à assouplissant et le tube d'aspiration à l'eau chaude.
Nettoyez également le tuyau sur lequel le tube d'aspiration s'em-manche.
Nettoyez le tube d'aspiration particulièrement soigneusement après plusieurs amidonnages. L'amidon li-quide peut s'agglutiner.
Nettoyage du logement de la boîte à produits
Avec un goupillon, enlevez les restes de produit lessivel et le dépôt de tartre des buses d'arrivée d'eau de la boîte à produits.
Nettoyage du filtré dans la conduite d'arrivée d'eau
Le lave-linge est équipé d'un filtré destiné à protégger la valve d'arrivée d'eau.
Contrôlez le filtré logé à l'extrémité du tuyau d'arrivée d'eau tous les 6 mois. Il y a lieu de rapprocher les contrôles en cas de coupures fréquentes sur le réseau d'alimentation.
Fermez le robinet.
- Dévissez le tuyau d'arrivée d'eau du robinet.
Extrayez le joint caoutchouc 1.
Saisissez la languette du filtré plastique 2 à l'aide d'une pince à bec fin et sortez-le.
Nettoyez-le.
■ Remontez les éléments.
Vissez le flexible solidement au robinet et ouvre ce dernier. Resserrez l'écrou en cas de fuite.
Remontez impératifement le filtré après le nettoyage.
Que faire si . . .
Vous pouvez remodelier vous-même à la plupart des anomalies qui peuvent se produit enutilisation quotidienne. Vous économiserez du temps et des frais en n'applant pas immédiatement le Service après-vente.
Les tableaux suivants vous aideront à déceler les causes de la panne et à couver la solution. Néanmoins il faut savoir que :
Les interventions techniques doivent être executées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.
Le programme ne démarre pas.
| Message d'erreur | Cause possible | Solution |
| La diode Infoissable/Arrêt ne s'allume pas ou la touche Départ ne cli-gnote pas. | L'appareil n'est pas ali-menté. | Vérifiez si-
– la fiche est branchée
– le fusible est en bon état. |
| Le programme Vidange/Essorage ne démarre pas lorsque vous le sélectionnez. | La "Première mise en service" n'a pas été effectué. | Reportez vous au cha-pitre "Première mise en service" et suivez les instructions. |
| La diode Surdosage les-sive clignote rapide-ment et le programme ne démarre pas. | Le couvercle de cuve n'est pas fermé. | Ouvrez le couvercle de machine et fermez bien le couvercle de cuve. |
| Le programme de lavage a été interrompu et un message d'erreur s'affiche. |
| Message d'erreur | Cause possible | Solution ① |
| La diode de contrôle Vidange clignote. "- -- " s'affiche. | La vidange est bloquée. | Nettoyez le filtré et la pompe de vidange comme dans le chapitre "Recherche des anomalies" paragraphe "Dé-verrouillage de couvercle manuel en cas de vidange obstruée et/ou de panne de courant". |
| Le tuyau de vidange est trop haut. | Hauteur de refoulement max. : 1 m |
| La diode de contrôle Arrivée d'eau cli-gnote. "- -- " s'affiche. | L'arrivée d'eau est fermée. | Ouvrez le robinet. |
| Le filtré dans le tuyau d'arrivée d'eau est bou-ché. | Nettoyez-le. |
| Les diodes de contrôle le Arrivée d'eau et Vidange clignotent. "- -- " s'affiche. | Le système anti-fuites Watercontrol s'est dé-clenché. | Contactez le service après-vente. |
| La diode Trempage/ Prélavage ou Rinçage clignote. "- -- " s'affiche. | Ceci est une anomalie. | Reliance le programme. Si le message d'erreur apparait de nouveau, appelez le S.A.V. |
Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche Marche/ Arrêt et positionnéz le sélectionur sur Arrêt.
| Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche. |
| Message d'erreur | Cause possible | Solution ① |
| La diode de contrôle Vidange clignote. | La vidange est difficile. | Nettoyez le filtré et la pompe de vidange comme dans le chapitre "Recherche des anomalies" paragraphe "Déverrouillage de cou-vercle manuel en cas de vidange obstruée et/ou de panne de courant". |
| La diode de contrôle Arrivée d'eau cli-gnote. | L'arrivée d'eau est difficile. | Vérifiez si – le robinet est suffisamment ou-vert. – le tuyau d'arrivée est plié. |
| Le filtré dans le tuyau d'arrivée d'eau est encrassé. | Nettoyez-le. |
| La diode de contrôle Arrivée d'eau cli-gnote. | Pendant le lavage, une mousse exces-sive s'est formée. | A la prochaine lessive, mettez moins de produit et suivez les in-dications du fabricant. |
| La diode Lavage cli-gnote dans l'affi-cheur de déroulement. | Anomalie. | Reliance le programme. Si le message d'erreur apparait de nouveau, appelez le S.A.V. |
| La diode Infois-sable/Arrêt clignote dans l'afficheur de déroulement. | La position du selectiveur de programme a été modifiée après le lancement du programme. Tournez le selectiveur de programme sur la position d'origine. |
Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche Marche/ Arrêt et positionnéz le sélectionur sur Arrêt.
| Anomalies générales ou résultat de lavage insatisfaisant. |
| Anomalie | Cause possible | Solution |
| L'appareil vibrependant l'essorage. | Le lave-linge n'est pas bien d'aplomb. | Redressez le lave-linge en dévissant les pieds. |
| Le linge n'est pas essoré comme d'habitude. | La vitesse d'essorage sélectionnée était trop faible. | Sélectionnez une vitesse d'essorage plus rapide lors du prochain lavage. |
| On entend des bruits de pompe in-habituels. | Ce n'est pas un début. Les bruits d'aspiration en début et en fin de vidange sont normaux. |
| Des résidus de les-sive relativement gros restent dans la boîte à produits. | La pression d'eau n'est pas suffisante. | - Nettoyez le filtré dans le tuyau d'arrivée d'eau.
- Enforcez évientuellesment la touche Hydro plus. |
| Les lessives en poudre utilisées avec un anticalcaire ont tendance à coler. | Versez à l'avirir la dessive puis le produit anticalcaire dans la boîte à produits. |
| L'assouplissant n'est pas entrainé complètement ou il reste encore trop d'eau dans le com-partiment Ⓒ. | Le tube d'aspiration n'est pas posé correctement ou est obstrué. | Nettoyez le tube d'aspiration, cf. chapitre "Nettoyage et Entretien", Paragraphe "Nettoyage de la boîte à produits". |
| Défaut | Cause possible | Solution |
| Le linge n'est pas propre avec la lessive liquide. | Les lessives liquides ne contiennent pas d'agent de blanchiment. Les ta-ches de fruit, café ou thé ne sont pas éliminées. | - Utilisez de la lessive en poudre contenant des agents de blanchiment.- Versez du détachant dans le compartment L' et la lessive liquide dans une boule-doseuse.- Ne mélangez jamais lessive li- quide et détachant dans la boîte à produits. |
| Des résidus élas-tiques gris adhérent au linge lavé. | You've avez versé trop peu de lessive ; le linge était fortement taché de graissse (huiles, crèmes). | - Versez davantage de lessive ou utilisez des lessives liqui- des pour le linge portant ce type de taches.- Faites fonctionner le programme Blanc/Couleurs 60°C à vide avec de la lessive liquide avant le prochain lavage. |
| Des résidus Blanchâtres res-semblant à de la lessive apparais-SENT sur le linge foncé. | La lessive contient des composants anticalcaires insolubles (zéolithes) qui se sont fixés sur le linge. | - Essayez d'enlever les résidus de produit avec une Brosse sur le linge sec.- Lavez le linge à l'avoir avec de la lessive liquide. Celle-ci ne contient pas de zéolithes. |
| De la mousse s'échappe par l'avant du lave-linge. | Pendant le lavage, une mousse excessive s'est formée. | Mettez moins de lessive au pro-chain lavage. Veuillez respecter les indications de dosage sur l'emballage de la lessive. |
| Problème d'ouverture ou de fermeture. |
| Anomalie | Cause possible | Solution |
| L'ouverture de tambour n'est pas en haut. | Un déséquilibre a em-pêché que le position-nement automatique du tambour s'effectue non-malement. | Tournez le tambour sur laonne position (jusqu'à ceque l'arrêt de tambour s'en-clenche).Veillez dorénavant à mesure de grandes et de petites pieces de linge dans le tam-bour. Mélanger les pieces de différentes tailles permet de renforcer l'efficacité du lavage et de moins répartir le linge à l'essorage. |
| Le couvercle de machine ne s'ouvre pas. | Le lave-linge n'est pas raccordé électrique. | Branchez la fiche de l'appa-reil dans la prise. |
| Le lave-linge n'est pas enclenché. | Enclenchez le lave-linge avec la touche Marche/Arrêt. |
| Panne de courant. | Ouvrez le couvercle, comme décrit à la fin de ce chapitre. |
| Le couvercle est bloqué lors que le bain dépasse 55°C afin d'éviter toute brûlle. |
Déverrouillage de couvercle manuel en cas de vidange obstruée et/ou de panne de courant
Ouvrez la trappe de vidange avec le déverrouilleur jaune.
Vidange obstruée
Si la vidange est obstruée, le lave-linge peutContainir une quantité d'eau assez importante (max. 25 I).
Attention: risque de brûlure si un programme haute température était en cours!

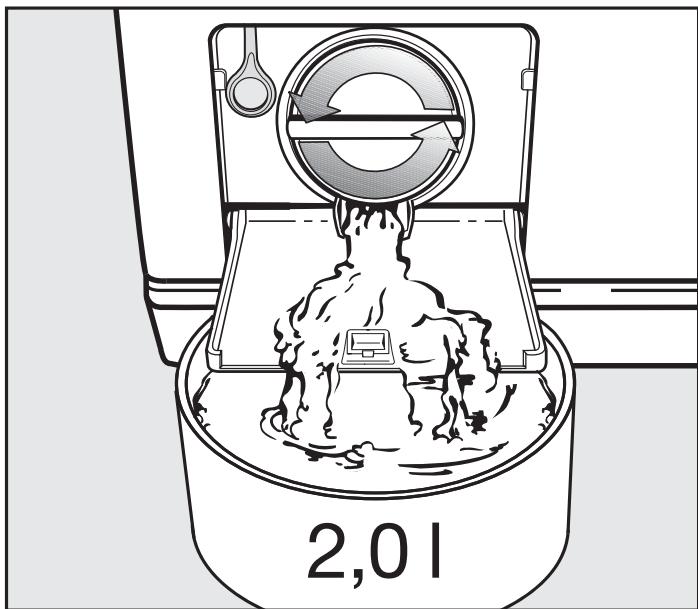

Vidange
Placez une bassine sous la trappe.
Ne dévissez pas complètement le filtré.
- Dévissez le filtré jusqu'à ce que de l'eau s'écoule.
Pour interrompre la vidange :
■refermez le filtrre.
Dès que l'écoulement d'eau est fini :

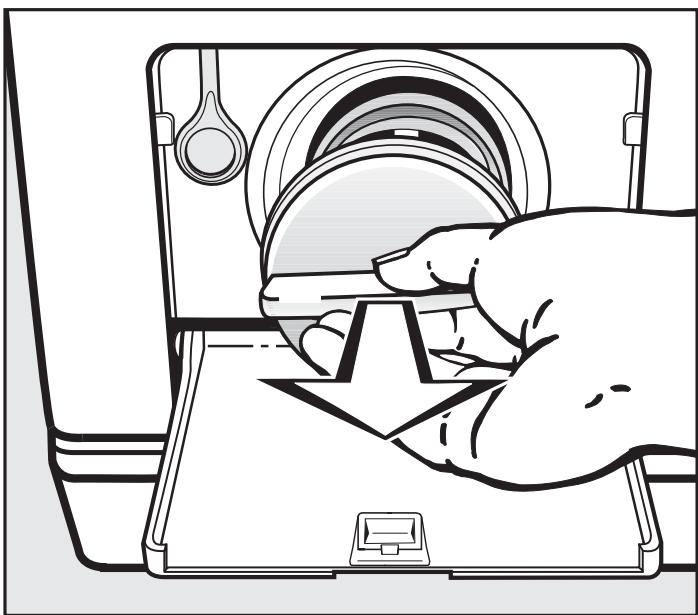

Désissez complètement le filtré.
Nettoyez bien le filtré.
Vérifiez si la turbine tourne facilement. Sinon, enlevez les corps étrangers (boutons, pieces etc.) et nettoyez l'intérieur.
Remontez le filtré et verrouillez-le bien.
De l'eau s'écoule du lave-linge si le filtré n'est pas remonté et visse à fond.
Ouverture du couvercle de machine
Assurez-vous que le tambour est à l'arrêt avant de décharger le linge. Ne mettez jamais les mains dans un tambour qui tourne encore, vous risquez de vous blesser.

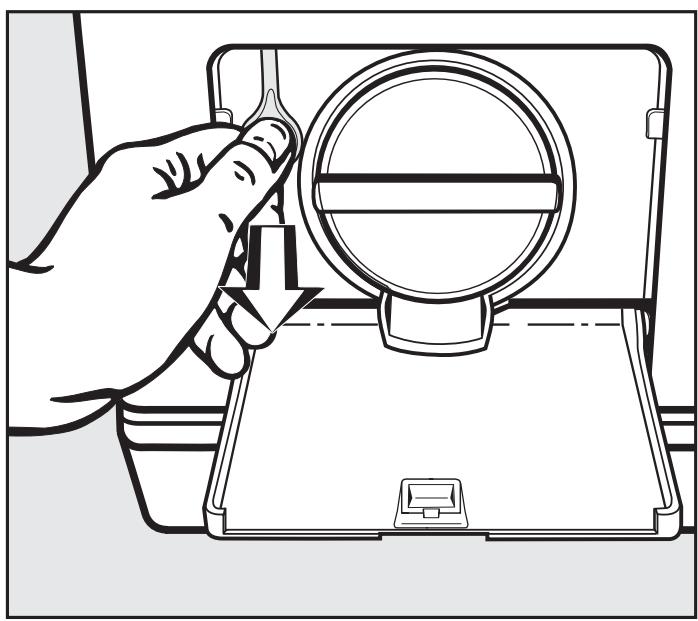

Tirez le déverrouillage de secours jusqu'à ce que le couvercle de machine s'ouvre.
Ouvrez le couvercle de cuve.
Réparations
En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :
- votre revendeur Miele ou
- le service après-vente Miele.
Veuillez indiquer le modele et la reférence de votre lave-linge. Vous trouverez la reférence du modele sur la plaque signalétique sur la paroi arrêtede l'appareil.
Actualisation de la programmation (diode PC)
La diode PC est prévue pour l'actualisation par un technician des programmes de lavage en fonction des évolutions techniques prévisibles.
La programmation de votre lave-linge pourra ainsi être adaptée aux progrès en matière de lessive, textiles et procédés de lavage.
Miele vous signalera les possibités d'actualiser votre lave-linge.
Conditions et période de garantie
Ce lave-linge bénéfice d'une garantie de 1 an.
Vous trouvrez de plus amples informations sur les conditions de garantie dans le livre de garantie.
Accessoires en option
Les accessoires de ce lave-linge sont disponibles chez les revendeurs Miele ou au SAV Miele.
Vue de face
(1) Branchement électrique
(2) Tuyau d'arrivée
(3) Couvercle avec bandeau de commande
(4) Trappe d'accès au filtr, à la pompe et au déverrouillage manuel
(5) Pieds
(6) Tuyau de vidangeSouple (avec crosse pivotante et amovible) et les différentes evacuations possibles
Démontage des securités de transport
- Transportez le lave-linge jusqu'à son emplacement.
- Dévissez les quatre vis extérieures A et retirez-les.
- Dévissez complètement les quatre vis B. Ces vis doivent rester sur les sécurités de transport.
Enlevez les sécurités de transport.
Après avoir enlevé les tiges de transport, refermez les orifices. S'ils ne sont pas obturés, ils peuvent presenter un risque de blessure.
Fermez les quatre grands trous avec des caches.
Conservez les sécurités de transport et les vis. Les sécurités de transport doivent être montées avant tout transport du lave-linge (par ex. lors d'un déménagement) !
Remontage des securités de transport
Le remontage se fait en sens inverse du démontage.
Ajustage
- Installez toujours l'appareil d'aplomb et de façon stable.
Lieu d'installation
Un plancher en béton est le mistrux adapté. Il ne transmet pas de vibrations, contrairement à un plancher en bois ou un sol "mou".
Les pieds de l'appareil et le sol doivent être secs sinon le lave-linge risque de déraper lors de l'esso-rage.
Evitez d'installer la machine sur des revêtements de sol mous, car elle peut vibrer pendant l'essorage.
Sur un plancher en bois :
- placez l'appareil sur une planche en bois (min. 60 × 45 × 3 cm). Cette planche devra recouvrir le plus desolves possible ; vissez-la sur elles et non pas uniquement sur les lattes de plancher.
- installez la machine dans la mesure du possible dans un angle de la piece. La stabilité du plancher y est touteonneure.

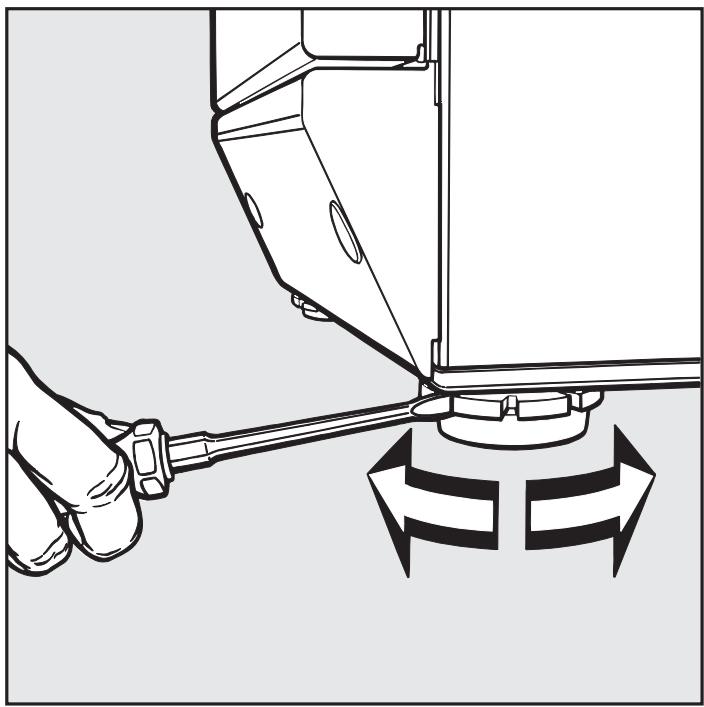

Dévissage et blocage des pieds
Compensez les inégalités du sol avec les quatre pieds à vis.
- Dévissez le pied (éventuellesment les deux pieds) jusqu'à ce que le lave-linge soit droit.
- Maintenez le pied avec une pince multiprises.
Vissez le contre-écrou à fond contre la carrosserie avec un tournevis.
Le système Watercontrol Miele
Le système anti-fuites Watercontrol Miele vous protège contre les risques de dégats des eaux liés au lave-linge.
Ce système compte trois éléments :
1) le tuyau d'arrivée d'eau
2) l'électronique et le boîtier
3) le tuyau de vidange
1) Le tuyau d'arrivée d'eau
- protection contre l'éclatement du tuyau
Le tuyau d'arrivée d'eau présente une pression d'éclatement supérieur à 7 000 kPa.
2) L'électronique et le boîtier
Les fuites d'eau liées à une mauvaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les vannes d'arrivée d'eau. L'arrivée d'eau est interrompue et l'eau se trouvant dans la cuve est vidangée.
- La sécurité anti-debordement
Ceci évite que le lave-linge déborde suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse d'un certain niveau, la pompe de vidange est réactivée et l'eau est vidangée de façon contrôleé.
3) Le tuyau de vidange
Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.
Arrivée d'eau
Le raccordement du lave-linge à la conduite d'arrivée d'eau peut s'effectuer sans antiretour car il est construit suivant les normes DIN.
La pression doit impérativement être comprise entre 100 kPa et 1 000 kPa. En cas de pression supérieure à 1 000 kPa, l'installation d'un réducteur de pression est indispensable.
Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec raccord fileté 3/4" (20/27). Si vous ne disposez pas d'un robinet de ce type, faites-le monter par un installateur/agréé.
Le raccord fileté est sous pression. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau. Modifiez eventuellement la position du joint et du raccord filté.
Ce flexible n'est pas conscience pour l'eau chaude.
Entretien
En cas de remplacement, n'utilise que le flexible d'origine Miele avec une pression d'éclatement supérieure à 7 000 kPa.
Le filtré situé dans l'écrou fileté à l'extrémité libre du flexible d'arrivée d'eau ne doit pas être enlevé.
Vidange de l'eau
Le bain est vidangé par une pompe de vidange d'une hauteur de refoulement de 1 m. Posez le tuyau sans coude, afin de ne pas:gérer la vidange. La crosse à l'extrémité du tuyau est pivotante et amovible.
Possibilities de vidange :
- Suspension dans un lavabo ou un évier :
Attention :
- bloquez le flexible pour éviter qu'il ne dérape.
- Si le bain est vidangé dans un lava-bo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lave-linge.
- Raccordement à un tuyau d'évacuation plastique avec manchon caout-chouc (siphon non indispensable).
- Raccordement à un lavabo avec rac-cord plastique.
- Evacuation dans une vidange au sol (puits d'écoulement).
Laaille de tuyau disponible va jusqu'à 5 mètres. Il est disponible auprès du SAV Miele ou des revendeurs spécialisés.
Branchement électrique
Ce lave-linge est livre avec un cordon d'alimentation de 2 m de long en monophasé ~ 230 V 50 Hz.
Ne raccordez cet apparéil qu'à une prise avec mise à la terre.
La prise avec mise à la terre doit tous jours être accessible pour pouvoir débrancher le lave-linge de l'alimentation électrique.
Le branchement doit être conforme aux normes EDF.
Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'in-cendie potentiel.
Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.
Dans ce cas utiliser uniquement un disjoncteur de type A.
La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles de votre réseau électrique.
| | Charge | Consommations |
| Energie en kWh | Eau en l | Durée court | normal |
| Blanc/Couleurs | 95°C | 5,5 kg | 1,75 | 47 | | 2 h 12 min |
| 60°C1) | 5,5 kg | 0,93 | 47 | | 1 h 52 min |
| 60°C | 3,0 kg | 0,73 | 40 | 59 min | |
| 40°C1) | 5,5 kg | 0,60 | 54 | | 2 h 08 min |
| 40°C2) | 3,0 kg | 0,36 | 40 | 59 min | |
| Synthétique | 40°C1) | 2,5 kg | 0,45 | 45 | 1 h 02 min | 1 h 19 min |
| Fin | 30°C | 1,5 kg | 0,30 | 65 | 43 min | 58 min |
| Automatic | 40°C | 3,0 kg | 0,30 - 0,45 | 35 - 50 | 57 min | 1 h 12 min |
| Textile foncé | 40°C | 3,0 kg | 0,58 | 55 | 1 h 05 min | 1 h 15 min |
| Chemises | 40°C | 1,5 kg | 0,50 | 52 | - | 55 min |
| Jeans | 40°C | 2,5 kg | 0,50 | 45 | 53 min | 1 h 00 min |
| Express 30 min | 40°C | 3,0 kg | 0,30 | 34 | - | 31 min |
| Soie | 30°C | 1,0 kg | 0,25 | 39 | - | 35 min |
| Laine | 30°C | 2,0 kg | 0,23 | 39 | - | 40 min |
1) Essais suivant EN 60456
2) Programme court pour les instituts de contrôle ; la fonction additionnelle Court doit être sélectionnée.
Les consommations peuvent différer des valeursANNOCES en fonction de la pression, durete et température d'entrée d'eau, de la température ambiente, du type et de la quantité du linge, des variations de tension sur le réseau et des fonctions additionnelles sélectionnées.
| Hauteur | 900 mm |
| Hauteur, couvercle relevé | 1390 mm |
| Largeur | 450 mm |
| Profondeur | 600 mm |
| Poids à vide | 94 kg |
| Capacité | 5,5 kg de linge sec |
| Tension | voir plaque signalétique |
| Puisance de raccordement | voir plaque signalétique |
| Fusible | voir plaque signalétique |
| Consommations | cf. chapitre consommations |
| Pression min. au robinet | 100 kPa (1bar) |
| Pression d'eau max. | 1 000 kPa (1bar) |
| Longueur du tuyau d'arrivée d'eau | 2,50 m |
| Longueur du tuyau de vidange | 1,50 m |
| Longueur du cordon d'alimentation | 2,40 m |
| Hauteur de refoulement max. | 1,00 m |
| Longueur de refoulement max. | 5,00 m |
| Labels de conformité | voir plaque signalétique |
Fonctions optionnelles pour modification des réglages standard
Système Hydro plus
Avec le réglage Hydro plus, vous pouvez individualiser la fonction optionnelle Hydro plus.
Vous avez le choix entre quatre régliages :
Option 1 :
davantage d'eau au rinçage
Option 2 :
davantage d'eau au lavage et au rençage (réglage d'usine)
Option 3 :
un rince supplémentaire en programmes Blanc/Couleurs et Synthese tique
Option 4 :
davantage d'eau au lavage et au rincege et un rincege supplémentaire en programmes Blanc/Couleurs et Synthese tique
Pour programmer et enregistrer, effec-tuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
1 Pressez la touche Depart et maintenance-la enforcée pendant les opérations 2 a 3.
Enclenchez le lave-linge avec la touche Marche/Arrêt.
3 Attendez que la diode de la touche Départ s'allume. . .
4. . . puis relâchéz la touche Départ.
Tournez le sélecteur sur le programme Blanc/Couleurs 60^ :
P clignote à l'affichage, suivi du chiffre 1.2.3 ou 4.
En appuyant sur la touche Départ vous pouvez selectionner différentes options.
Un P clignote alternativement avec un
1 = réglage 1 sélectionné
2 = réglage 2 sélectionné
3 = réglage 3 sélectionné
4 = réglage 4 sélectionné
Arrêtez le lave-linge avec la touche Marche/Arrêt.
La touche Hydro plus est maintainant affectée à la fonction que vous avez besoinie. Celui-ci reste enregistré jusqu'à ce qu'un autre réglage soit programmé.
Décicat
Lorsque la fonction Délicat est activée, le rythme du tambour est plus lent, pour laver les textiles peu sales avec plus de douceur.
Vous pouvez activer le rythme Délicat en programmes Blanc/Couleurs, Express et Automatic.
Si Délicot estprogrammé, chaque cycle de ces programmes sera lavé avec le rythme Délicot.
Délicat est désactivé en sortie usine.
Pour programmer et enregistrer, effec-tuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
- Le lave-linge a été arrêté avec la touche Marche/Arrêt
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenance-la enforcée pendant les opérations 2 à 3.
Enclenchez le lave-linge avec la touche Marche/Arrêt.
Attendez que la diode de la touche Départ s'allume. .
4. . . puis relâchéz la touche Départ.
Tournez le sélecteur sur le programme Blanc/Couleurs 40^ :
P clignote à l'affichage, suivi du chiffre 0 ou 1.
= Délicatestdésacté.
1 = Délicatestactévie.
En appuyant sur la touche Départ,
vous pouvez faire passer l'affichage de 0 à 1 ou de 1 à 0.
7 Arrêtez le lave-linge avec la touche Marche/Arrêt.
Le réglageChoisi est maintainant enregistré jusqu'à ce qu'un autre réglagesoitprogrammé.
Refroidissement du bain lessiviel en programme Blanc/ Couleurs
Une entrée d'eau supplémentaire intervient en fin de lavage pour refroidir le bain.
Le refroidissement du bain est effectué si la température 95^ est sélectionnée.
Il est conseillé d'activer le refroidissement du bain dans les cas suivants :
- pour éviter tout risque d'ébouillantage si le tuyau d'évacuation est fixédans un lavabo ou un évier.
- dans lesBATiments non pourvus d'un tuyau d'évacuation conforme à DIN 1986.
Le refroidissement du bain lessiviel dans le programme Blanc/Couleurs n'est pas activé au départ de l'usine.
Pour programmer et enregistrer, effec-tuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
- Le lave-linge a été arrêté avec la touche Marche/Arrêt
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenance-la enforcée pendant les opérations 2 à 3.
Enclenchez le lave-linge avec la touche Marche/Arrêt.
Attendez que la diode de la touche Départ s'allume. .
4. . . puis relâchéz la touche Départ.
Tournez le sélecteur sur le programme Blanc/Couleurs 30^ :
P clignote à l'affichage, suivi du chiffre 0 ou 1.
= le refroidissement du bain est désactivement.
1 = le refroidissement du bain est activé.
En appuyant sur la touche Départ,
vous pouvez faire passer l'affichage
de 0 à 1 ou de 1 à 0.
Arrêtez le lave-linge avec la touche Marche/Arrêt.
Le réglageChoisi est maintainant enregistré jusqu'à ce qu'un autre réglagesoitprogrammé.
Fonction mémoire
Au lancement du programme, l'appareil的记忆 les paramètres séLECTIONnés : fonction additionnelle et/ou vitesse d'essorage modifiée.
Lorsque le programme est de nouveaux sélectionné, le lave-linge affiche les fonctions additionnelles et/ou vitesse d'essorage enregistrées.
La fonction mémoire est désactivée au départ usine.
Pour programmer et enregistrer, effec-tuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
- Le lave-linge a été arrêté avec la touche Marche/Arrêt.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenance-la enforcée pendant les opérations 2 à 3.
Enclenchez le lave-linge avec la touche Marche/Arrêt.
Attendez que la diode de la touche Départ s'allume. .
4. . . puis relâchéz la touche Départ.
Positionnez le sélecteur de programme sur Synthétique 60^ :
P clignote à l'affichage, suivi du chiffre 0 ou 1.
= la fonction mémoire est désactivée.
1 = la fonction mémoire est activée.
En appuyant sur la touche Départ,
vous pouvez faire passer l'affichage
de 0 à 1 ou de 1 à 0.
Arrêtez le lave-linge avec la touche Marche/Arrêt.
Le réglageChoisi est maintainant enregistré jusqu'à ce qu'un autre réglagesoitprogrammé.
Temps de trempage
Vous pouvez affectuer un temps de trempage auCHOix entre 30 minutes et deux heures (par pas de 30 minutes) à la touche Trempage.
Si vous sélectionnez la fonction additionnelle Trempage, le temps du trempage sera ajoute au programme de la vage.
La touche Trempage est réglée sur un temps de trempage de deux heures en usine.
Pour programmer et enregistrer, effec-tuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparait pas sur le bandeau de commande.
Condition :
- Le lave-linge a été arrêté avec la touche Marche/Arrêt.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Depart et maintenance-la enforcée pendant les opérations 2 a 3.
Enclenchez le lave-linge avec la touche Marche/Arrêt.
3 Attendez que la diode de la touche Départ s'allume. . .
4. . . puis relâchéz la touche Départ.
Positionnez le sélecteur de programme sur Synthétique 40^ :
P clignote à l'affichage, suivi du chiffre 1.2.3 ou 4.
En appuyant sur la touche Départ vous pouvez selectionner différentes options.
Un P clignote alternatively avec un
1 = 2 h de temps de trempage (réglage usine)
= 1 h 30 de temps de trempage
3 = 1 h de temps de trempage (réglage usine)
4 = 30 mn de temps de trempage (réglage usine)
7 Arrétez le lave-linge avec la touche Marche/Arrêt.
La durée可以选择 est maintainant affectée à la touche Trempage. Celle-ci reste enregistrée jusqu'à ce qu'une autre durée soit programmée.
MIELE France
Siège social
93151 - Le Blanc-Mesnil CEDEX
9 av. Albert Einstein - Z. I. du Coudray
R.C.S. Bobigny B 708 203 088
Show room
55, Boulevard Malesherbes
75008 Paris
Tél. : 01 44 90 90 00
Service consommateurs
N°AUDIOTEL : 0 892 68 52 20
(0,34 € TTC/min)
Miele Assistance
N°Azur 0810061000
PRIX APPEL LOCAL
Pieces détachées et accessoires
N°AUDIOTEL : 0 892 68 70 35
(0,34 € TTC/min)
Site Internet: http://www.miele.fr
