9575 - Plaque de cuisson AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson au gaz encastrable
Marque	AEG
Modèle	9575
Dimensions de l'appareil (L×P×H)	740 × 520 × 12 mm
Dimensions d'encastrement (L×P)	560 × 480 mm
Alimentation électrique	230 V ~ 50 Hz
Type de gaz	Gaz naturel G20/G20 (20/25 mbar) ou butane/propane (28/37 mbar)
Nombre de brûleurs	3
Types de brûleurs	Rapide (2,9 kW GN / 2,7 kW butane/propane), Semi-rapide (1,9 kW), Auxiliaire (1,0 kW)
Allumage	Allumage électrique intégré (bougie céramique)
Sécurité	Thermocouple de sécurité sur chaque brûleur (coupe-gaz en cas d'extinction de flamme)
Matériau du plan de travail	Verre
Grilles pose-casseroles	Lavables au lave-vaisselle
Entretien et nettoyage	Nettoyer avec une éponge et un détergent doux ; chapeaux et couronnes lavables au lave-vaisselle ; ne pas utiliser de produits abrasifs
Pièces détachées	Injecteurs, chapeaux, couronnes, thermocouples, bougies d'allumage disponibles
Réparabilité	Interventions par un technicien qualifié ; graissage périodique des robinets nécessaire
Utilisation	Usage domestique uniquement
Classe d'appareil	Classe 3

FOIRE AUX QUESTIONS - 9575 AEG

Comment allumer un brûleur de la plaque AEG 9575 ?

Enfoncez et tournez la manette correspondante jusqu'à la position 'grande flamme'. Maintenez la pression pendant au moins 5 secondes pour activer le thermocouple de sécurité. Si le brûleur ne s'allume pas, vérifiez que le chapeau du brûleur est correctement positionné.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'ensemble du brûleur est correctement remonté et qu'il n'est pas mouillé. Assurez-vous aussi que la bougie d'allumage et l'électrode sont propres et que les orifices du brûleur ne sont pas obstrués.

Quel type de gaz utiliser avec cette plaque ?

La plaque peut fonctionner au gaz naturel G20/G25 (20/25 mbar) ou au butane/propane (28/37 mbar) après remplacement des injecteurs et réglage du ralenti.

Comment nettoyer la plaque de cuisson ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez avec une éponge et de l'eau tiède additionnée de détergent doux. Rincez et séchez avec un chiffon doux. Les chapeaux et couronnes des brûleurs peuvent être lavés au lave-vaisselle.

Puis-je utiliser la plaque avec du gaz butane ou propane ?

Oui, mais il faut remplacer les injecteurs par ceux adaptés et régler le ralenti. Les injecteurs de rechange sont fournis avec l'appareil. Consultez le chapitre 'Adaptation des brûleurs au gaz utilisé' de la notice.

Comment régler le ralenti des brûleurs ?

Allumez le brûleur, tournez la manette sur le débit réduit, retirez la manette et ajustez la vis de réglage avec un tournevis plat très fin. Pour le gaz butane/propane, vissez à fond jusqu'à obtenir une petite flamme régulière.

Quels diamètres de casseroles sont recommandés ?

Utilisez des récipients à fond plat : pour le brûleur rapide, diamètre de 160 à 260 mm ; semi-rapide : 120 à 220 mm ; auxiliaire : 80 à 160 mm. La flamme ne doit pas dépasser du fond du récipient.

La plaque peut-elle être installée au-dessus d'un four ?

Oui, c'est possible. Respectez les cotes d'encastrement indiquées dans la notice (Figures 11 et 12). Prévoyez deux supports d'aération et effectuez les raccordements électriques séparément.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'arrivée de gaz, ne fumez pas, n'actionnez aucun interrupteur électrique. Aérez la pièce et contactez le service après-vente ou un technicien qualifié.

Comment entretenir les robinets de gaz ?

Il est nécessaire de faire graisser périodiquement les robinets par un technicien qualifié pour garantir un bon fonctionnement et la sécurité. Contactez votre centre d'assistance.

MODE D'EMPLOI 9575 AEG

Notice d'utilisation et d'encastrement

Avertissements et conseils importants

Ces avertissements ont ete redigés pour voite sccurite et celle d'autrui. Nous you prions dont de bien vouoir les dire attentivement avant d'installer et d'utiliser l'appareil.

Pendant l'utilisation

• Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.
• Cet apparéil n'est destiné qu'a la préparation des alimentés et à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
  Il est dangereux de modifier ou d'essayer de modifier vous-même les caractéristiques de cet apparéil.
  Veillez a ce que vous appeareil soit toujours propre. Les restes d'aliments peuvent provoquer des risques d'incendie.
  Assurez-vous que les boutons sont toujours sur la position « Stop » lorsqu'ell'appareil n'est pas utilisé.
• Si des apparèils electroménagers sont branchés à des prises de courant à proximité de l'appareil, voirlez à ce que les câbles d'alimentation de ces apparèils ne touchent pas les surfaces chaudes ou ne restent pas trop préc de l'appareil en fonctionnement.

Protection pour les enfants

• Cét appeareil a été concu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.

Pour l'installation et l'entretien

• Les opérations d'installation et de branchement doivent être effectuées par un personnel dûment qualifié et suivant les normes en vigueur. Toute modification de l'installation électrique de votre maison qui s'avérait être nécessaire pour l'installation de l'appareil ne devra être effectuee que par un personnel dûment qualifié.
• Avant toute intervention, assurez-vous que l'appareil est débranché du réseau d'alimentation électrique.
  Il est indispensable de maintainir une bonne ventilation dans le local où l'appareil sera utilisé. Une mauvaise ventilation peut entraîner un manque d'oxygène.
• Alimentez l'appareil avec le type de gaz indiqué par le label situé sur l'étiquette adhésive placée à côté du tuyau de raccordement au gaz.
• L'utilisation d'un apparéil de cuisson au gaz produit chaleur et humidité dans la pièce où celui-ci est installé. Veillez à assurer une bonne aération de la pièce en laissant libres les ouvertures de ventilation naturelle ou en installerant une hotte aspirante équipée d'un tuyau d'évacuation.
• Une utilisation intensive et prologée de l'appareil peut demander une aération supplémentaire, par exemple l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant la puissance d'aspiration mécanique là où elle existe déjà.
• ÀpRES avoir retiré l'appareil de son emballage, assurez-vous que le produit n'est pas endommagé et que le cordon d'alimentation électrique est en parfait état. Dans le cas contraire, adressez-vous au revendeur avant demettre l'appareil en service.
• La Société constructrice décline toute responsabilité en cas d'inobservation de la règlementation en matière de protection contre les accidents.

Service

• Pour d'eventuels dépannages adressez-vous à un service après-vente dûment autorisé et n'exigez que des pieces détachées originales. N'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par un personnel non qualifié peuvent provoquer des dommages.

Protection de l'environnement

• L'appareil hors d'usage doit être rendu inutilisable: le débrancher.
• Déposez les matériaux d'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclées.

Les Presents instructions sont uniquement valables dans les pays dont le code d'identification figure sur la couverture du livre de mode d'emploi ainsi que sur l'appareil.

Sommaire

Pour l'utilisateur

Avertissements et conseils importants 2
Description de l'appareil 5
A l'attention de l'utilisateur 5
Entretien et nettoyage 6
En cas d'anomalie de fonctionnement 7

Pour l'installateur

A l'intention de l'installateur 8
Caracteristiques techniques 9
Raccordement electrique 10
Adaptation des brûleurs au gaz utilisé 11
Encastrement 12
Possibilities d'encastrement 13

Comment dire votre notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

Descriptions d'opérations

73/23-90/683(Basse Tension);

89/336(Compatibilité Electromagnétique);

Conseils et commandations

93/68 (Directives Générales); et modifications successives.

Informations sur l'environnement

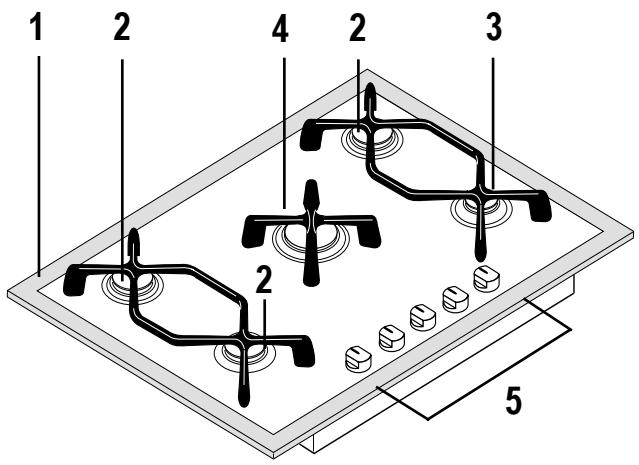

Description de l'appareil

1. Plan de travail
2. Brûleurs semi-rapide
3. Brûleur auxiliaire
4. Brûleur rapide
5. Manettes de commande

A l'attention de l'utilisateur

Manettese de commande

Les brûleurs sont commandés par des manettes avec trois positions principales d'utilisation:

femé

ouvert (débit maximum)

ouvert (débit réduit)

Allumage des brûleurs

Allumez le brûleur avant de déposer la poèle ou la casserole sur le feu.

Pour allumer le brûleur, poussez à fond et toumez la manette correspondant jusqu'au rerè "grande flamme".

Une fois le brûleur allumé, maintenez la pression sur la manette pendant 5 secondes minimum pour activer la sécurité thermocouple (Fig. 1 - lettuce.C), faute de quoi le brûleur s'éteindra dès que vous relâcherez la manette.

Assurez-vous que la flamme soit régulière, et règlez le début selon les nécessités.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que le chapeau (Fig.1-lett.A) du brûleur soit place correctement.

Pour éteindre, tournez la manette de la gauche vers la croite jusqu'au labutée, sur la position "●" (arrêt).

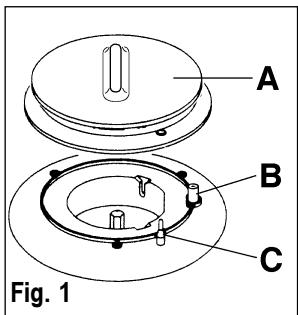

A-Chapeu du bruleur
B-Bougie d'allumage
C-Thermocouple

• Baissez toujours la flamme ou éteignez-la avant d'óter les cassetoles.

Rendement optimal de la table de cuisson

Afin d'obtenir le plus grand rendement des brûleurs, utilisez des casseroles adaptées au diamètre des brûleurs en vous assurant que la flamme ne déborde pas du fond du recipient. Nous vous recommendons, de plus, de réduire l'allure du brûleur des que l'ébullition est atteinte.

Utilisez exclusivement des casseroles et des poëles à fond plat.

Lorsque vous faites des fritures, surveillez attentivement la cuisson, car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Brûleur	diamètre minimum	diamètre maximum
Rapide	160mm.	260mm.
Semirapide	120mm.	220mm.
Auxiliaire	80mm.	160mm.

Entretien et nettoyage

Avant d'effectuer tout entretien ou nettoyage, débranchez l'appareil et laissez-le refroidir.

Nettoyez les composants émailés avec une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux. N'utilise jamais de produits abrasifs ou caustiques, ce qui risquerait de rayer la surface.

Lavez fréquement les chapeaux et les couronnes des brûleurs avec de l'eau chaude et un détergent doux en ayant soin d'enlever toute incrustation.

Les grilles pose-casseroles résistant au lave-vaiselle.

Pour les salissures particulièrement tenaces, utilisez des détergents non-abrasifs courants ou des produits spécifique concus pour cet usage.

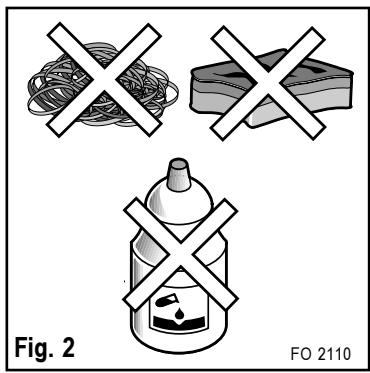

Ne jamais utiliser de paille de fer ou d'acide.

Pour le nettoyage du plan de travail, après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et sèchez avec un chiffon doux.

En cas de débordement mouillez et laissez détrempere mais ne grattez pas et n'ulillsez jamais de produit abrasifs ou caustiques, ce qui risquerait de rayer la surface.

Ces apparéils sont munis d'allumeurs électriques. L'allumage est assure par une "bougie" en céramique et une electrode métallique (fig. 1, lecture B). Pour éviter les difficultés d'allumage, maintainir ces deux éléments en parfait état de propre et veiller à ce que les orifices des brûleurs ne soient pas obstrués.

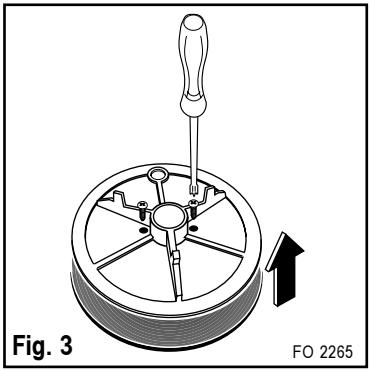

Les chapeaux et les couronnés des brûleurs sont fixés à l'aide de deux vis. Pour les démonter, enlevez-les, returnez-les et dévissez les deux vis comme indiqué sur la figure 3.

Entretien periodique

Périodiquement, addressez-vous à notre Centre d'Assistance pour contrôler l'état de conservation du tuyau de raccordement au gaz et du régleur de pression, si installé.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz.

• Confiez cette opération à un technicien qualifié.

En cas d'anomalie de fonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre table de cuisson avant d'appeler un technicien du Service Àpreès-Vente. Il se peut que le problème soit simple et que vous puissiez le résoudre vous-même.

SYMPTOMES

Un brûleur de table ne s'allume pas.
- Les résultats de cuisson ne sont pas satisfaisants.

SOLUTIONS

Vérifiez que:

l'ensemble du brûleur de table est correctement remonté;
le brûleur n'est pas mouillé.

Vérifiez que:

le diamètre du récipient est proportionné au brûleur ou à la plaque électrique;
le récipient est à fond épais et bien plat (fond dressé);
- la position de la manette du brûleur est correcte.

A l'intention de l'installateur

• Les instructions qui suivent s'adressent aux installateurs et concernent les opérations d'installation et d'entretien qui doivent être effectuées dans le respect des normes en vigueur. La norme applicable pour ce type d'installation est NBND 51.003 "Installations alimentées en gaz combustible plus léger que l'air".
• Les parois latérales des meubles ne doivent pas dépasser en hauteur le plan de travail de l'appareil.
• Evitez d'installer l'apparéil à proximité de matérielux inflammables (rideaux, torchons, etc.).
• Debranchez l'appareil avant toute intervention. Au cas où il serait indispensable de laisser l'appareil sous tension, prenez toutes les précautions qui s'imposent.

Raccordement au gaz

L'installation d'un robinet d'arrêt agree AGB est indispensable. Donnez la préférence aux raccordements fixes, sinon utilisez un flexible métallique AGB.

En cas d'utilisation de tuyaux métaliques flexibles, assurez-vous qu'ils n'entrent pas en contact avec des parties mobiles ou qu'ils ne soient écrasés. Faites preuve de la même prudence lorsque la table de cuisson est utilisé en combinaison avec un four.

Ces tables de cuisson peuvent fonctionner aussi bien avec du gaz de Slochteren (G25) à la pression nominale de 25 mbar, qu'avac du gaz naturel (G20) à la pression nominale de 20 mbar. Le fonctionnement avec ces deux gaz ne réclame aucun réglage.

Avant de monter l'appareil, vérifie que l'installation est en mesure d'assurer une alimentation correcte de l'appareil. A pleine capacité, la chute de depression ne doit pas dépasser 5% . Cette perte de charge est fonction des paramètres suivants:

• débit maximal du compteur,
  diametre et longueur des tuyauteries en amont et en aval du compteur,
  section de passage des divers robinets intercalés dans le circuit,
  diametre des raccords eventuels.

IMPORTANT - Pour assurer un fonctionnement correct, une consommation réduite et une grande longévité, la pression d'alimentation de l'appareil doit correspondre aux valeurs recommandées.

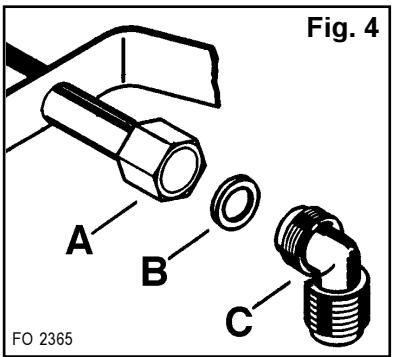

A) Tuyau terminé par un écrou
B) Rondelle
C) Raccord orientable

Le raccord orientable se fixe au tuyau qui se termine par un écrou fileté GJ 1/2". Interposez une rondelle entre ces deux éléments (voir Fig.4). Vissez les pièces sans forcer, orientez le raccord dans la direction souhaitée et bloquez l'ensemble.

IMPORTANT - Une fois l'installation effectuee, verifiez laonne tenue de tous le raccords, au moyen d'eau savonneuse, jamais avec une flamme.

Caracteristiques techniques

Dimensions de l'appareil	12x 740 x 520
Dimensions d'encastrement	560 x 480
Categorie	Il 2E+3+
Appareil de classe	3
Raccord arrivée gaz	G 1/2"
Etalonnage	Gaz Naturel G20/G25 -20/25 mbar
Tension d'alimentation	230 V ~ 50 Hz

Injecteurs

BRULEURS	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZ NATUREL G 20 - 20 mbar			GAZ BUT.-PROP. 28/37 mbar
			Repère inject. 100/mm	m³/h	Repère inject. 100/mm	g/h
						G30	G31
Auxiliaire	1	0,33	70	0,095	50	73	71
Semi-rapid	1,9	0,45	96	0,181	71	138	136
Rapide	Gaz Naturel: 2,9 But./Prop. : 2,7	0,65	119	0,276	86	196	193

Raccordement électrique

Cet apparéil est conçu pour fonctionner sous une tension de 230 V monophasée. Le branchement devra être exécuté en respectant les normes en vigueur. Avant de procédéur au branchement assurez-vous que:

• les fusibles de l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation est dotée d'une mise à la terre efficace, conformément aux normes et aux dispositions légales en vigueur;
• la prise et le disjoncteur omnipolaire utilisés pour le branchement sont facilement accessibles lorsqu'ell'appareil est en place.

L'appareil est fourni équipé d'un cordon d'alimentation. Ce cordon devra être équipé d'une fiche normalisée capable de supporter la charge indiquée sur la plaquette d'identification. Lors de la fixation de la fiche au cable, veuillez tenir compte des recommandations de la Fig. 5. La fiche doit être reliée à une prise de courant appropriée. Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intémediaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm. Il

sera suffisant pour la puissance de l'appareil et conforme aux normes en viguer. Le cable doitkker un parcours tel qu'il ne soit jamais porté à une température supérieure à 90^ .Le conducteur de phase brun (qui sort de I'appareil par la barrette en "L") sera always raccordé a une phase du réseau d'alimentation.

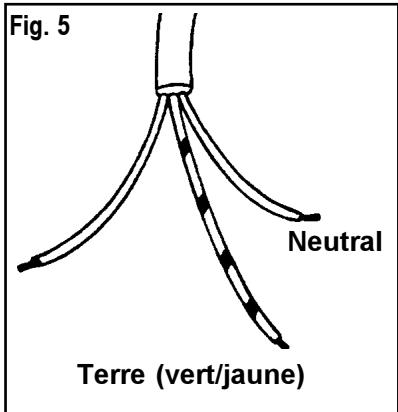

Remplacement du cordon d'alimentation

Le raccordement du cordon d'alimentation au bornier de l'appareil est de type "Y", ce qui signifie que son remplacement exige l'outillage spécial d'un technicien. S'il est nécessaire de remplacer ce cordon, utilisez exclusivement des cables H05V2V2 -F T90. Les cordons doivent etre d'une section adaptee à la puissance de l'appareil et capables de supporter la température de fonctionnement. En outre, la longueur du conducteur de terre vertlaune sera supérieure de 2 cm a celle des conducteurs de phase (fig. 3).

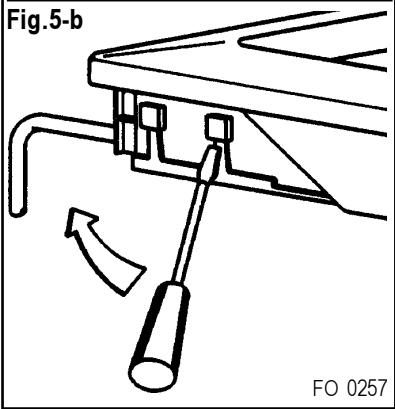

Pour ouvrir le couvercle du bonier et acceder aux cosses, procedez comme suit:

• Introduire la pointe d'un tournevis dans les parties saillantes de la face visible du bornier;
  exercer une légere pression et soulever (Fig. 5-b).

Adaptation des brûleurs au gaz utilisé

Remplacement des injecteurs

• Otez les grilles.
• Enlevez les chapeaux et les couronnés des brûleurs.

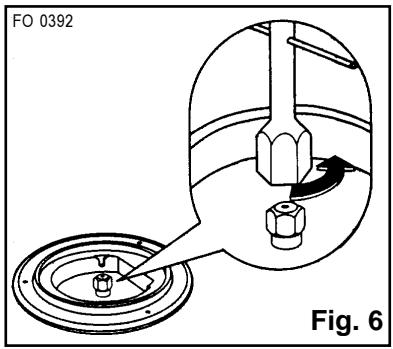

Avec une clé de 7 dévissez les injecteurs (Fig. 6), et remplacez-les par ceux convenant au type de gaz utilisé.

• Remontez les brûleurs en effectuant les opérations dans l'ordre inverse.
• Remplacez l'étiquette d'identification (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

Si la pression du gaz est différente (ou varie) par rapport à cette prévue, il faut installer sur le tuyau d'entrée un régleur de pression approprié, confome aux normes nationales en vigueur.

Réglage du ralenti

• Allumez chacundesbruleurs.
• Tournez les manettes jusqu'à l'obtention du débit réduit.

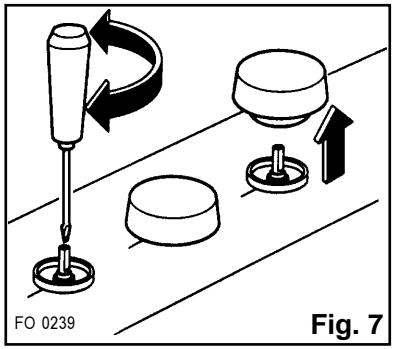

• Enlevez les manettes (voir Fig. 7). Avec un tournevis plat très fin, procédez au réglage du ralenti en agissant sur la vis de réglage. Pour l'alimentation en gaz Butane/Propane, vissez à fond la vis, jusqu'à l'obtention d'une petite flamme régulière.
• Controllez en tournant la manette de la position de débit maximum à celle de débit minimum et viceversa, que la flamme ne s'eteint pas.

Les opérations ci-dessus peuvent être effectuées aisément après encastrement de la table de cuisson dans le meuble de cuisine.

Diamètre de by-pass

Brûleur	Ø By-pass in 1/100 mm.
Auxiliaire	28
Semi-rapide	32
Rapide	40

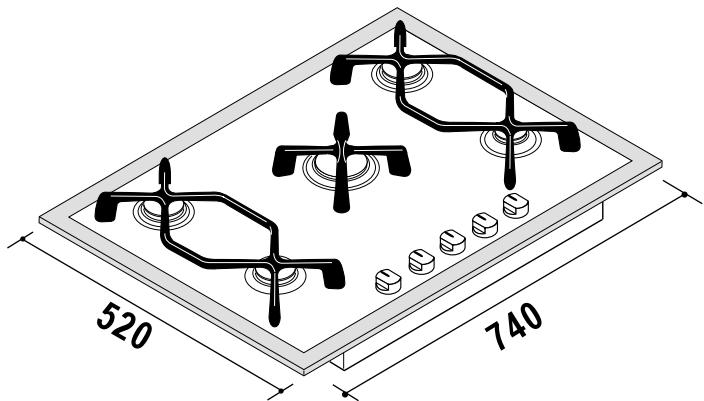

Encastrement

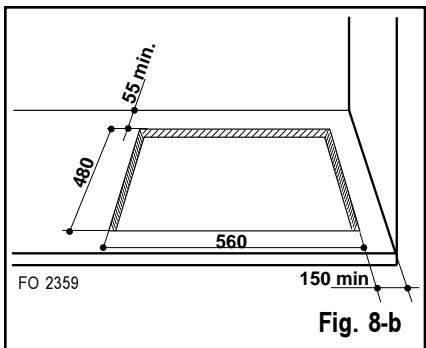

Fig. 8-a

Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 500 à 600 mm. Les dimensions des tables de cuisson sont indiquées dans la Fig. 8-a.

Le bord de la découverte pratique doit se couver à au moins 55 mm du mur du fond.

Les bords latéraux doivent se couver à au moins 150mm des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson.

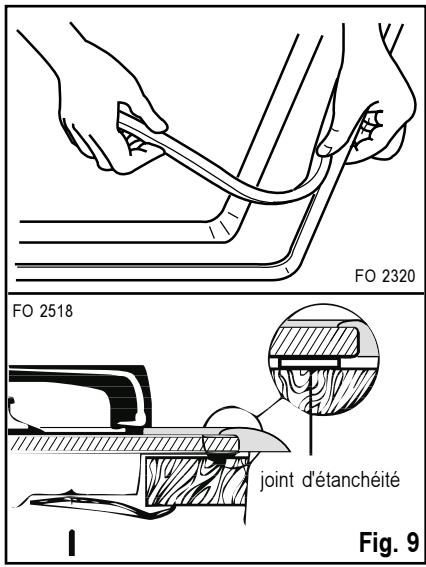

La fixation au meuble

La fixation de la table au meuble doit être effectuee de la façon suivante:

1) Otez les grilles, enlevez les brûleurs et renversez la table de cuisson, en s'assurant de ne pas endommager les "bougies" en céramique pour l'allumage électriques;
2) placez sur le bord inférieur de le plan de verre, le joint spécial foumi comme équipement (Fig. 9), en s'assurant que les bouts joignent bien sans se superposer;
3) insérer la table dans le défoncement du meuble (Fig. 9) et pousser en bas jusqu'à ce que la table touche le fond, parvenant automatiquement à la position correcte.

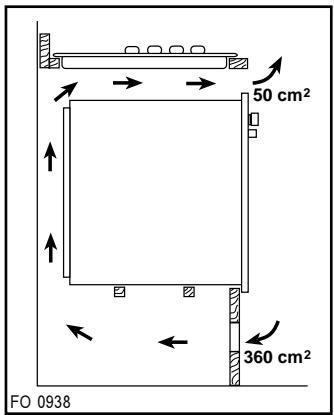

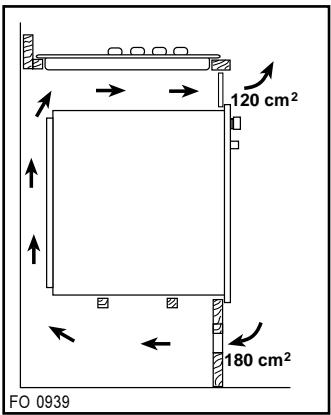

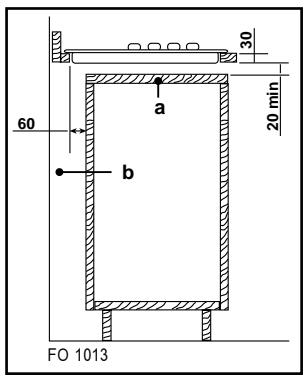

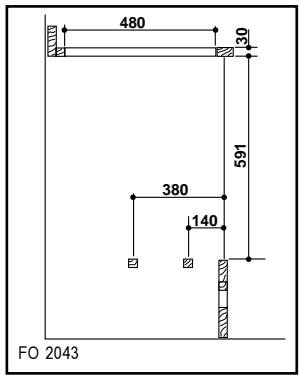

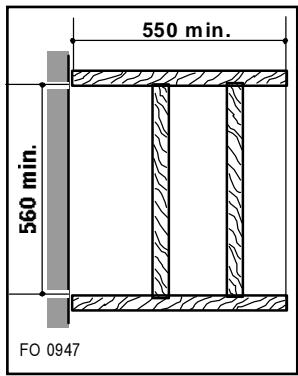

Possibilities d'encastrement

Dans un meubel de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.

Reportez you à la solution illustrée dans la Fig. 10.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

Pour les cotes d'encastrement reportez vous aux Fig. 11 et 12. Prévoir deux supports pour l'aération. Les figures 13 et 14 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

a) Tablette amovable Fig.10

Fig. 11

Fig. 12

b) Espace évientuel pour les raccordements
Fig. 13

Fig. 14
