MODE D'EMPLOI ZI2403A ZANUSSI
Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.
Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.
Votre appleil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez ainsi des risques matériel et corporel.
Débranchez vous apparaïel avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximate ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Respectez la chaine de froid des l'acquisition d'un aliment exception jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.
Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.
Sommaire
A l'attention de l'utilisateur
Avertissement importants 4
Utilisation Mise en service / Le thermostat 6
Emplacement des denrées / Nos conseils pour un stockage optimal 7
Eléments modulables 8
Entretien et nettoyage Dégivrage / Nettoyage 8
Remplacement de I'ampoule 9
En cas d'absence prolongée ou de non-utilisation 9
En cas d'anomalie de fonctionnement 10
En cas d'arrêt de fonctionnement 10
Garantee 11
Service après vente 11
A l'attention de l'instantiateur
techniques 11
Branchementélectrique 12

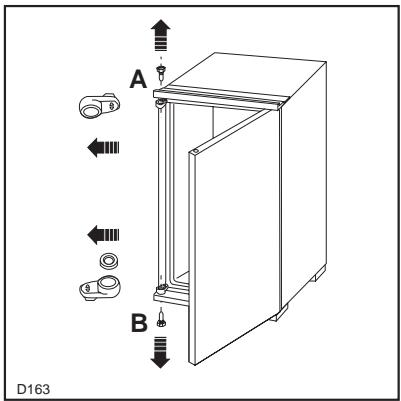

Reversibilité de la porte 12
Installation Emplacement 12

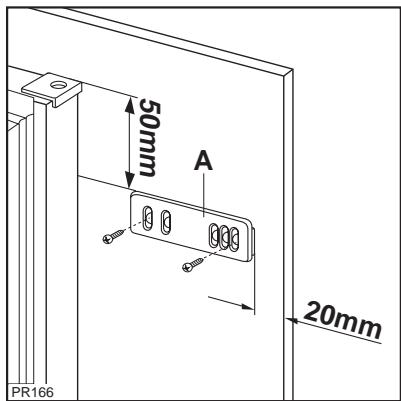

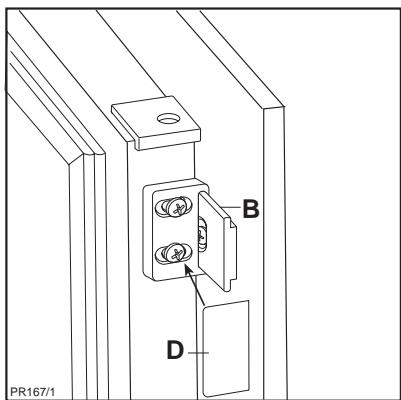

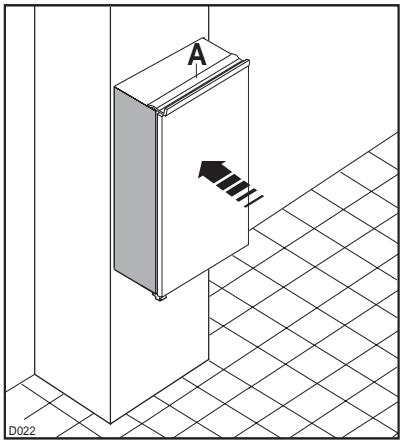

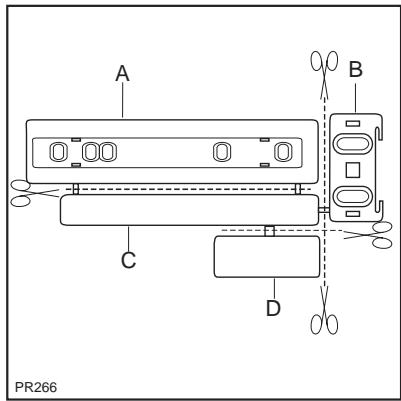

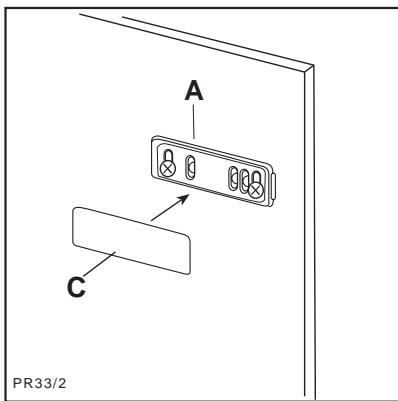

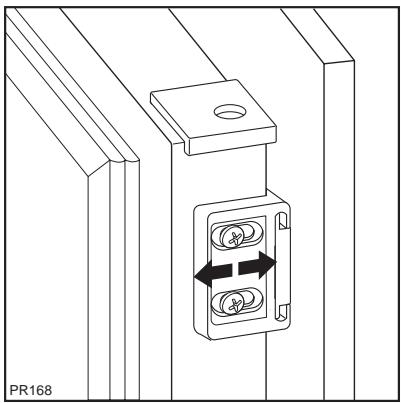

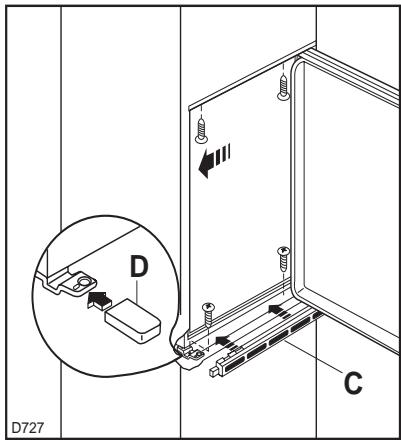

Instructions pour I'encastrement 13
Les symboles suivats vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Description d'opérations étape par étape
Conseils et recommendations
Informations liées à la protection de l'environnement
Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.
Ces avertissements ont ete redigés pour voite sccurite et celie d'autrui.
Utilisation
électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage, ...) à l'intérieur de votre apparéil.
- Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas:
-
Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
-Aérez la pièce où se trouve l'appareil.
-
Cet apparéil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectuels que par du personnel autorisé.
- N'utilise jamais de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage, à part desqu'onis.
- En cas de panne, n'essayez pas de réparer l'appareil vous-mêmes.
Stockage des denrées dans les réfrigérateurs et régles d'hygiène
La consommation croissant de plats préparés et d'autres alimentés fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maitrise de la température de transport et de stockage de ces produits.
A la maison, le bon usage du réfrigérateur et le respect de régles d'hygiène rigoureuses contribuente de façon significative et efficace à l'amélioration de la conservation des alimentés.
Conservation des aliments/Maïtrise des températures
Stockez les alimentés selon leur nature dans la zone appropriée :
Zone tempérée: Boissons,œufs,beurre,saues industrielles et préparées,fromages à pâtes cuite, fruits et légumes frais.
Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.
Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus
(1) Chaine de froid: maintain sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.
généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4^ .
L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des alimentés.
- Emballer systématiquement les produits pour éviter que les denrées ne se contaminant mutuellement.
- Se laver les mains avant de toucher les alimentés et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sur, au moment de passer à table comme les règles d'hygiene l'imposent.
- Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découvert sans les avoir bien nettoyés au préalable).
- Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
- Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
- Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page "UTILISATION").
La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre placé,ès le départ,dans un récipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.
Respect des règles d'hygiène
- Nettoyez frequently l'interieur du réfrigerateur en utilisant un produit d'entretien deux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigerateur.
- Retirez les suremballages du commerce avant de placer les alimentents dans le réfrigérateur (par exemple suremballages des packs de yaours).
- Couvre les aliments.
- Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
Installation
- Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation. Important: en cas de dommage du cable d'alimentation, il ne doit être remplace que par un professionnel qualifié.
- L'appareil se rechauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil.
- Suivez les instructions données pour l'installation.
- Àprous la livraison attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
- Cet apparéil est lourd. Faites attention lors de son déplacement.
- L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
- Evitez une exposition prolongée de l'appareil aux rayons solaires.

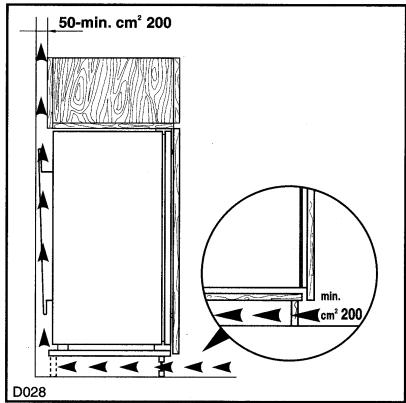

- Il doit y avoir une circulation d'air suffisante à la partie arrrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
- Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiquedans le paragraph correspondant.
Attention: veillez à ne pas obstruer les ouvertures de ventilation.
Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil.
Nous vous remercions de votre attention.
Protection de l'environnement
Tous les matériels marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils pulsSENT être recupérés et recyclés.
- Le système frigorifique et l'isolation de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement.
- Si vous vous débarrasssez de votre apparéil, voirlez à ne pas déterminérer les circuits frigorifiques.
- Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger. Veillez également à couper le cable d'alimentation électrique au ras de l' apparéil.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.
Utilisation
Mise en service
Votre apparéil étant destiné au stockage des aliments, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaissette) avant toute utilisation.
Rincez et sechez soigneusement.
Attendez 2 heures avant de brancher votre apparéil et de procéder au réglage du thermostat.
Le thermostat
Il commande la mise en marche et l'arrêt de l'appareil. Le repère «O» correspond à la position "arrêt".Le repère 6 correspond à la position la plus froide.
Les repères 1 et 6 étant des repères extrêmes, nous vous conseillons, lors de la mise en service, d'effectuer un premier réglage une position Médiane en tenant compte des remarques ci-dessous. Ensuite, seule votre experience vous permettra de déterminer la position convenant le mistrack.
La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que la température ambiente, la quantité de denrées stockées, la fréquence d'ouverture de la porte, etc...
En cas d'intervention sur votre apparéil, exigez du service après vente les pièces de rechange certifiées Constructeur.

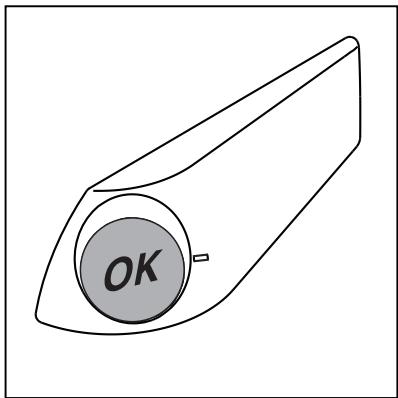

Indicateur de température:
Pour vous aider au bon réglage de votre apparéil, nous avons équipé la zone la plus froide de votre réfrigérateur d'un indicateur de température.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que «OK» apparaisse dans l'indicateur de température.
Si "OK" n'apparait pas, la température moyenne de la zone est trop élevé. Reglez le thermostat sur une position supérieure.
L'indication «OK» apparaisant en noir, celle-ci est difficilement visible si l'indicateur de température est mal éclairé.
En cas de doute ou de mauvaise visibilité, n'hésitez pas à éclairer l'indicateur à l'aide d'une lampe de poche.
A chaque modification du thermostat, entendez la stabilisation de la température à l'intérieur de l'appareil avant de procédé si nécessaire, à un nouveau réglage. Ne modifies la position du thermostat que progressivement et attendez au moins 12 heures avant de procédé à une nouvelle vérification et à une éventuelle modification.
NOTA: ÀpRES chargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte, il est normal que l'inscription «OK» n'apparaissé pas immédiatement dans l'indicateur de température; attendez au moins 12h avant de réajuster le thermostat si nécessaire.
Emplacement des denrées
Dans un réfrigerateur la température n'est pas uniforme (à l'exception des apparciels à froid ventilé ou brassé).
Chaque type d'aliment a une température de conservation ideale et donc un emplacement précis à respecter.
En réglant correctement votre réfrigérateur, vous obtienda des zones correspondant à chaque type d'aliments (voir chapitre «AVERTISSEMENTS IMPORTANTS» de la notice d'utilisation).
Zone la plus froide
L'espace situé directement au-dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartment réfrigérateur.
Cette zone est délimitée par un autocollant sur la paroi de votre apparéil.
La clayette située au-dessus de cette du bac à légumes correspond au haut de la zone la plus froide, cette clayette étant amovible, veillez à ce qu'elle soit toujours au même niveau que la limite de zone décrite sur l'autocollant, afin de garantir les températures dans cette zone.
Vous obtiendrez une(Meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le比较好 au leur nature.
La zone la plus froide se situe au niveau de la clayette inférieure en verre.
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigerateur.
Si l'évaporateur (paroi postérieure à l'intérieur du réfrigérateur) se couvre anormalement de givre (appareil trop charge, température ambiente elevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, pour que le dégivrage du compartment réfrigerateur se fasse automatiquement, le compresseur doit obligatoirement s'arrête par intermittence.
| Emplacement | Produits |
| Clayettes supérieure et centrale | Aliments cuits, entremets et toutes denrées à consommer assez rapidement.
Fromages frais, charcuterie. |
| Clayette inférieure | Viate, volaille, gibier et poissons crus.
Temps maximum de conservation: 1 à 2 jours. |
| Bac(s) à légumes | Légumes frais, fruits. |
| Contre-porte | Les balconnets receivefront, en bas, les bouteilles, puis en remontant les produits de faible volume et d'emploi courant (crème, yaourts ...). Le beurre, les fromages cuits et les oeufs trouveront leur place dans les casiers ou étagères appropriés. |
Remarques: Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigerateur que si l'on désire arrêtier leur maturation. Ils devront alors être soigneusement enveloppés.
Nos conseils pour un stockage optimal
- N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou recipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
-
Respectez les conseils pour le stockage des denrées, et les régles d'hygiène alimentaire disponibles au paragraphe "Avertissements importants".
-
Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.
- Couvre les aliments.
- Placeez les légumes dans le(s) bac(s) approprié(s).
Eléments modulables

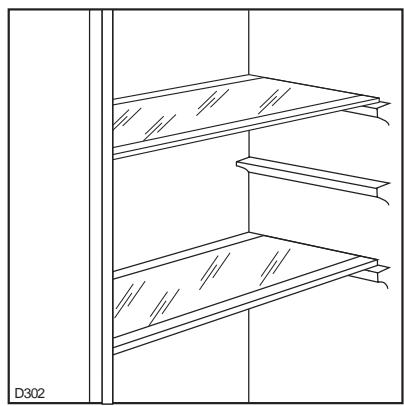

Clayettes
Les gliessières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs.

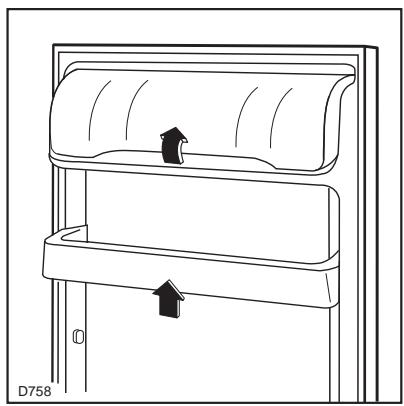

Balconnets
Il est possible de modifier la position du balconnet central dans la contre-porte selon vos besoin et le volume des denrées à stocker.
Pour le enlever poussez-le vers le haut.
Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être retirés: agir dans le sens indiqué par les flèches puis les replacer dans la même position.
Entretien et nettoyage
L'entretien régulier de votre apparéil assurera son bon fonctionnement et sa durée de vie.
Débranche l'appareil avant toute opération.
Attention
Cet apparéil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.
Dégivrage
Le dégivrage du compartment réfrigerateur s'effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil, où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.

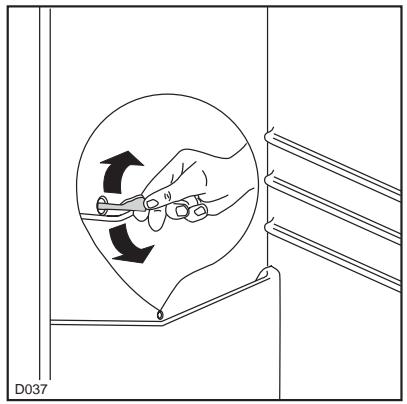

Nettoyage
Ne procédez au nettoyage qu'après avoir débranché l'appareil.
Il est indispensable de maintainir votre apparéil en parfait état de propre.
N'utilisez jamais de produits abrasifs ou caustiques, ni dépônges avec grattoir pour procéder au nettoyage interieur de votre apparéil.
Il est recommandé de nettoyer le réfrigérateur très régulièrement.
De temps en temps démonze la grille d'aération située à la base de l'appareil et dépoussiérez les conduites pour le passage de l'air à l'aide d'un aspirateur ou d'une Brosse. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.
Procedez comme suit:
- Retirez tous les accessoires (clayettes, balconnets, bac à légumes, etc...).
Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit utilisé pour la vaissele par exemple); rincez à l'eau javellisée et séchez très soignement.
-
Lavez les parois intérieures comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et de la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet se trouvant dans l'orifice.
-
Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.

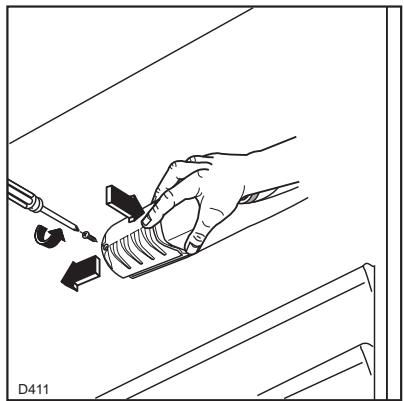

Remplacement de l'ampoule
Pour replacer I'ampoule
- Débranche l'appareil.
- Dévissez la vis de fixation du diffuseur.
- Décrochez la partie mobile en exerçant une pression sur celle-ci.
- Dévissez l'ampoule et remplacez-la par un modelesemblable (max. 15 W).
En cas d'absence prolongée ou de non-utilisation
Ramenez le thermostat sur la position «O».
Débranchez, videz, dégivrez et nettoyez l'appareil. Maintenez la porte entrouverte pendant toute la durée de non-utilisation.
Si toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci.
En cas d'anomalie de fonctionnement
La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après vente.
| Symptômes | Solutions |
| L'appareil vibre | Vérifiez que:
• L'appareil est correctement calé (voir chapitre Installation).
• L'appareil n'est pas installé contre une cloison résonnante. |
| Il y a des traces d'eau au fond du réfrigérateur | Vérifiez que:
• L'orifice d'écoulement de l'eau de dégivrage n'est pas obstrué. |
| Il y a du givre sur l'évaporateur du réfrigérateur | Vérifiez que:
• Le thermostat n'est pas sur une position trop élevé.
• Les alimentés ne sont pas en contact avec l'évaporateur afin que l'air circule correctement. |
| L'appareil ne fait pas suffisamment de froid dans le réfrigérateur | Vérifiez que:
• L'appareil est dans une piece ou la circulation d'air est normale.
• L'appareil n'est pas situé à proximité d'une source de chaleur. |
| Le réfrigérateur s'accêté de fonctionner | Vérifiez que:
• Le thermostat n'est pas sur la position arrêt «O»
• La prise est effectivement branchée.
• Les fusibles sont en bon état et n'ont pas disjoncté. |
| L'ampoule d'éclairage ne fonctionne pas | Vérifiez que:
• Le thermostat n'est pas sur la position arrêt «O»
• La prise est effectivement branchée.
• L'ampoule d'éclairage ne soit pas défectueuse. |
| L'appareil fait trop de bruit | • Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeaux. |
Sieldom de ces defaults n'est observé, il convient de consulter très rapidement le service après vente de votre magasin-vendeur afin d'eviter toute altiération des alimentents. Donnez-lui la referrer complete de votre apparéil: ces renseignements figurent sur la plaque signalétique située à l'intérieur de l'appareil, en bas, sur le côté gauche.
En cas d'arrêt de fonctionnement
Si la panne est de courte durée, il n'y aaucun risque d'altération pour les alimentes, abstenez-vous cependant d'ouvrir la porte.
Conformément à la Législation en viguer,Vote Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
ServiceAprès-Venté
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.
i Plaque signalétique
En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
En cas d'intervention sur votre apparéil, exigez du service après vente les pieces de rechange certifiées Constructeur.
Caracteristiques techniques
Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.
Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnetique) et modifications successives.
Branchement électrique
Votre appeareil ne peut etre branché qu'en 230 V monophasé.
Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparéils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée
conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F ; cette prise de courant doit impératifement être accessible.
Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié.
Cette opération ne peut être effectuee que par une personne habilitee, par voire vendeur, ou par le fabricant.
L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
Réversibilité de la porte
La porte de l'appareil a eté immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte.
Attention
La réversibilité de la porte une fois effectuée, contrôle ensuite que le joint magnétique adhé à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver, p.ex.), il se peut que le joint n'adhé pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprene ses dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie interessée à l'aide d'un sèche-cheveux.
Installation
Emplacement
Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).
Veillez à ce que l'air circule librement tout autour de l'appareil (voir instructions pour l'encastrement).
Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +10^ et +38^ . La classe d'appartenance est indiquée sur la plaque signalétique.
Audelà de ces températures, ses performances peuvent s'en couver diminuées.
Instructions pour l'encastrement

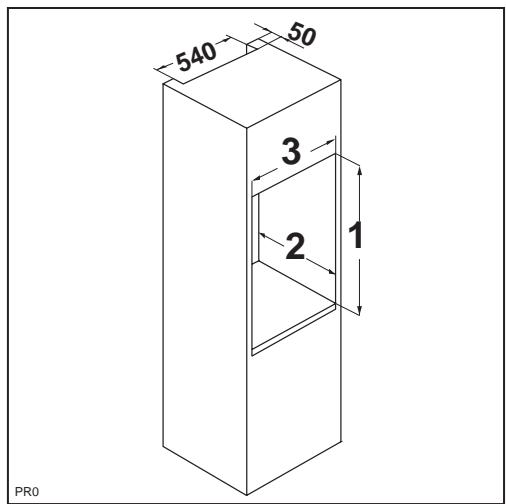

Dimensions de la niche
Hauteur (1) 1225 mm
Profondeur (2) 550 mm
Largeur (3) 560 mm
Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:
Profondeur 50 mm
Largeur 540 mm
Pour une aération optimale de l'appareil il est obligatoire de pratiquer une ouverture dans le socle
(voir Fig.).
- Glissez l'appareil dans la niche. Poussez à fond jusqu'àu contact de la butée (A) avec le meuble (Fig.).

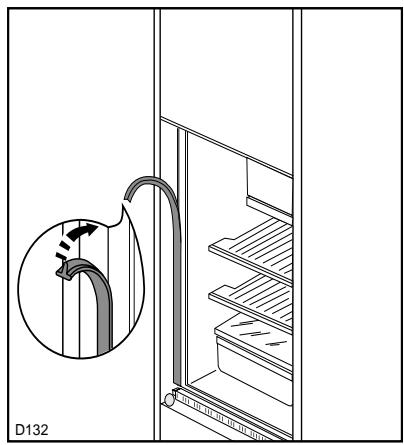

- Appliquez le joint à pression, entre l'appareil et le meuble (Fig.).
- Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du côte opposé aux charnières. Fixez l'appareil à l'aide des 4 vis fournies. Appliquez la grille d'aération (C) et le couvrecharnière (D- Fig.).

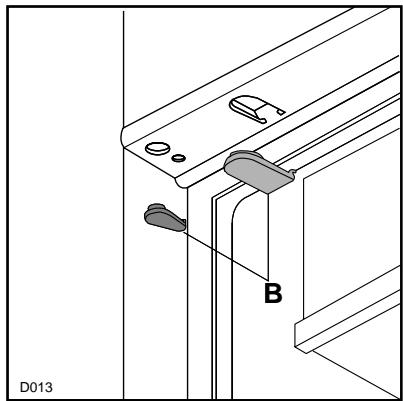

- Appliquees les caches (B) sur les ailettes des butées et dans les trous des charnières (Fig.).
- Séparez les pieces A, B, C, D comme l'indique de la figure.
- Posez la glissière (A) sur la partie interne de la porte du meuble en respectant les côtes indiquées sur la figure et marquez la position des trous externes. ÀpRES avoir praticé les trouS, fixez la glissière avec les vis fournies.
- Fixez par encliquetage le cache (C) sur la glissière (A).

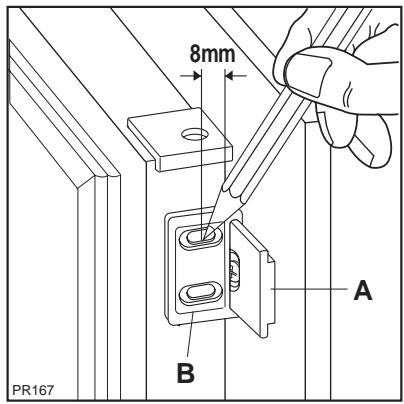

- Ouvrez la porte de l'appareil et celle du meuble à 90^ environ. Introduisez l'équerre (B) dans la glissière (A). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure. Enlever les équères et pratiquer des trous de 2mm de à 8mm du bord externe de la porte. Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.
- Alignez de la porte du meuble. A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.
- Fixez par encliquetage le cache (D) sur la glissière (B).
ZANUSSI
Pour tener nos engagements, nous écoutons les Consommateurs
Info Conso Electrolux est le lien privilégé entre la marque et ses Consommateurs. Il assure en permanence une double mission: satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.
AVANT L'ACHAT
Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte des_infos pour vous aider dans votrechioix en fonction de vos propres besoin.
APRÈS L'ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir: trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.
A bientôt!
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info Conso
Electrolux
BP 50142 - 60307 SENLIS CEDEX
Tel.: 08 90 71 03 44 (0,15 € TTC/mn)
Fax:0344622154
E-MAIL:info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi de 8h30 à 18h00
Pour toute question technique :
Centre Contact Consommateurs
BP 20139 - 60307 SENLIS CEDEX
Tel.: 08 92 68 24 33 (0,34 € TTC/mn)
E-MAIL : ehp.consmmateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
