MODE D'EMPLOI DP148 BL LADEN

L'appareil que vous venez d'acheter est un combiné réfrigerateur et congélateur; il est exclusivement réservé à un usage menager.

Pour utiliser au besoinairette appareil, nous vous invitons à lire attentivement les instructions relatives à son utilisation, dans lesquelles vous trouvrez la description de votre apparéil ainsi que des conseils utiles.

Conservez cette notice pour toute consultation future.

I.ÀpRES avoir déballé l'appareil, assurez-vous qu'il n'est pas endommagé et que les portes ferment parfaitement. Tout dommage éventuel devra être signalé au revendeur dans un-delai de 24 heures.

1. Nous vous conseillons d'attendre au moins deux heures avant demettre l'appareil en service afin que le circuit réfrigérant soit parfaitement efficace.

2. Assurez-vous que l'installation et le branchement électrique ont eté réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux normes locales en vigueur en matière de sécurité.

3. Nettoyez l'intérieur de l'appareil avant de l'utiliser.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

I. Emballage

L'emballage est recyclable à 100% etporte le symbole du recyclage. Pour la mise au rebut, suivez les reglementations locales en vigueur. Les materiaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent etre conserves hors portee des enfants, car ils constituent une source potentielle de danger.

2. Mise au rebut

Le réfrigerateur a été fabriqué avec des matériaux recyclables.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuèrez à protéger l'environnement et la santé humaine.

Le symbole apposé sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traite comme un déchet menager et doit, par consuquent, etre remis a un centre de collecte des déchets charge du recyclage des equipments electriques et electroniques.

Au moment de la mise au rebut, rendez l'appareil inutilisable en sectionnant le cable d'alimentation et en démonant les portes et les grilles, de façon à ce que les enfants ne puissant acceder facilement à l'intérieur de celui-ci. Pour la mise au rebut, respectez les normes locales en vigueur et remettez l'appareil à un centre de collecte spécialisé. Ne laissez jamais l'appareil sans surveillance, ne fuct-ce que quelques jours, car il représentée une source de danger pour les enfants. Pour obtenir de plus amples détails au sujeit du traitement, de la recupération et du recyclage de cet apparieil, veuillez vous adresser au bureau compétent de votre commune, à votre déchetterie locale ou directement à votre revendeur.

Informations :

Cet apparéil est sans CFC. Le circuit de refroidissement contient du R134a ou du R600a (HC), voir la plaquette signalétique à l'intérieur de l' apparéil.

Pour les apparèils avec Isobutane (R600a): L'isobutane est un gaz naturel sans danger pour l'environnement, mais il est inflammable. Il est donc indispensable de s'assurer que les tuyaux du circuit de réfrigération sont en parfait état.

Déclaration de conformité

Cet apparéil est destiné à la conservation de produits alimentaires et est fabriqué conformément au règlement CE No. 1935/2004.

C

Cet apparéil a été consu, construit et commercialisé conformément aux :

• objectifs de sécurité de la Directive Basse Tension 2006/95/CE (qui remplace la Directive 73/23/CEE et modifications successives);
  conditions requises en matière de protection de la Directive "CEM" 89/336/CEE modifiee par la Directive 93/68/CEE

La sécurité électricque de l'appareil est garantie uniquement lorsqu'il est correctement branché à une installation de mise à la terre efficace et conforme à la loi.

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

• La manutention et l'installation de l'appareil nécessitant la présence d'au moins deux personnes.
• Si vous doivent désigner l'appareil, voirlez à ne pas abîmer le recouvrement de sol (parquet, par exemple).
• Au moment de l'installation, assurez-vous que l'appareil ne repose pas sur le cordon d'alimentation, sous peine de l'endommager.
• Évitez d'installer l'appareil pres d'une source de chaleur.
• Prévoyez un espace de part et d'autres de l'appareil et au-dessus de celui-ci pour garantir une ventilation correcte. Conformez-vous en outre à la notice d'installation.
  Veillez a ne jamais couvrir les bouches d'aération Presents sur l'appareil.
• N'endommagez pas les tubes du circuit de refroidissement de l'appareil.
• Installez et mettez l'appareil de niveau sur un sol en mesure de supporter son poids, dans un endroit adapté à ses dimensions et à son usage.
• Placez-le dans une piece sèche et bien ventilée. L'appareil est réglé pour fonctionner dans la plage de température suivante, en fonction de la classe climatique indiquée sur la plaque signalétique. L'appareil risque ne de pas fonctionner correctement s'il restependant une longue période à unetempérature supérieure ou inférieure à l'intervalle prévu.

Classe Climatique	T° amb. (°C)	T° amb. (°F)
SN	De 10 à 32	De 50 à 90
N	De 16 à 32	De 61 à 90
ST	De 16 à 38	De 61 à 100
T	De 16 à 43	De 61 à 110

• Contrôlez que le voltage indiqué sur la plaque signalétique correspond à la tension de l'habitation.
• N'utilise pas d'adaptateurs, de prises multiples ni de rallonges.
  Pour le raccordement hydraulique de l'appareil, utilisez le tube fourni de série ; ne réutilisez pas celui de votre ancien apparéil.
• Le cable d'alimentation ne peut être modifié ou remplace que par un professionnelnel qualifié.
• Pourmettre l'appareil hors tension, débranchezsoncordon d'alimentation ou actionnezl'interrupteur bipolaire installe en amont de la prise.

SECURITE

• N'entreposez pas et n'utilisez pas d'essence, de liquides ou de gaz inflammables à proximite de l'appareil ou de tout autre apparéil menager. Les émanations peuvent provoquer un risque d'incendie ou d'explosion.
• N'utilise pas de dispositifs mécaniques, électriques ou chimiques, ni d'autres moyens que ceux préconisés par le fabricant pour accélérer le processus de dégivrage.
• N'utilisez pas ou n'introduisez pas d'appareils électriques dans les compartments de l'appareil s'ils ne sont pas expressément autorisés par le fabricant.
• Les personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou mentales, de leur inexperience ou de leur meconnaissance, ne sont pas en mesure d'utiliser l'appareil en toute sécurité, doivent se servir de l'appareil uniquement sous la surveillance ou en se conformant aux instructions d'une personne responsable. Empêchez les enfants de jourer avec l'appareil, afin d'éviter tout risque d'emprisonnement et d'étouffement à l'intérieur du réfrigerateur.
• N'avalez pas le liquide (atoxique) contenu dans les accumulateurs de froid.
• Ne mangez pas les glaçons ou les glaces immédiatement après les avoir sortis du congelateur, car ils pourraient provoquer des brûlures dues au froid.

UTILISATION

• Débranchez toujours le cable ou coupe le courant avant d'intervenir sur l'appareil pour son entretien ou son nettoyage.
• Tous les appeareils équipés de systèmes de distribution de glace et d'eau doivent être connectés à un réseau hydrique qui distribuee exclusivement de I'eau potable (la pression du réseau hydrique doit être comprise entre 0,17 et 0,81 Mpascals (1,7 et 8,1 bar)). Les systèmes de distribution de glace et/ou d'eau qui ne sont pas directement connectés à un réseau d'alimentation hydrique doivent être replis exclusivement avec de I'eau potable.
• N'utilisez le compartment réfrigerateur que pour la conservation d'alments frais et le compartment congestéatel que pour la conservation d'alments surgelés, la congestion d'alments frais et la production de glacons.
• N'introduisez pas de bénépients en verre contenant des liquides dans le congélateur, car ils pourraient exploser.

Le fabricant décline toute responsabilité pour tous dommages évventuels résultat du non-respect des consignes mentionnées ci-dessus.

STOCKAGE DES DENRÉES DANS LES RÉFRIGÉRATEURS ET RÉGLES D'HYGIÈNE ALIMENTAIRE

La consommation croissant de plats préparés et d'autres alimentes fragiles, sensibles en particulier au non-respect de la chaîne du froid I), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

À la maison, le bon usage du réfrigerateur et le respect de régles d'hygiene rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des alimentés.

MAITRISE DE LA TEMPERATURE

Stockez les alimentes les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant dans cette notice.
- Attende le complet refroidissement des préparations avant de les stocker (exemple : soupe).
- Limitez le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigerateur.
- Positionnez la commande de réglage du thermostat de façon à obtenir une température plus BASSE. Ce réglage doit se faire progressivement afin de ne pas provoquer le gel des denrées.
- La mesure de la température d'une zone, clayette par exemple, peut se faire au moyen d'un thermomètre placé,ès le départ,dans un récipient rempli d'eau (verre). Pour être fidèle et représentative de ce qui se passse à l'intérieur de l'appareil, la lecture de la température doit être faite après quelques heures de stabilisation de l'ensemble, par exemple le matin à la première ouverture de la porte.

RESPECT DES RÉGLES D'HYGIÈNE ALIMENTAIRE

• Retirez les emballages du commerce avant de placer les alimentents dans le réfrigerateur (exemple : emballages des packs de yaourts).
• Emballez systématiquement la nourriture pour éviter que les denrées ne se contaminent mutuellement.
• Dispossez les alimentés de telle sorte que l'air puisse circuler librement tout autour.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
• Nettoyez fréquemment l'intérieur du réfrigerateur en utilisant un produit d'entretien doux, sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaire blanc ou avec tout produit désinfectant adapté au réfrigerateur.
• Se laver les mains avant de toucher les alimentes, et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sur, au moment de passer à table comme les règles d'hygiene l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi (par exemple cuillère en bois, planche à découvert sans les avoir bien nettoyés au préalable).

***

1) Chaine du froid : maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

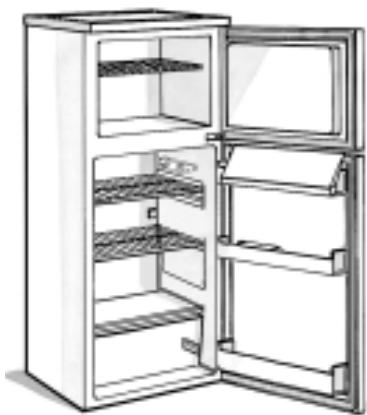

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT RÉFRIGÉRATEUR

Cet apparéil est un réfrigerateur avec un compartmenting
conçélateur à étoiles.

Le dégivrage du compartment réfrigérateur est entièrement automatique.

Mise en marche du réfrigérateur

Branchez la fiche dans la prise de courant.

Le thermostat permet de régler la température des deux compartments : réfrigerateur et congélateur.

Pour régler la température des compartments réfrigérateur et congélateur :

I. Pour un fonctionnement correct et une(Meilleure conservation des alimentes, il est conseilé de régler le thermostat comme indiqué sur la fiche jointe.
2. Pour régler la température à l'intérieur du compartment réfrigerateur, tournez le bouton de réglage du thermostat :

• sur les numérores plus petits/MIN pour obtenir une température MOINS FROIDE à l'intérieur du compartment ;
• sur les numéroes plus grands/MAX pour obtenir une température PLUS FROIDE.

Thermostat sur 0 : les fonctions de l'appareil sont interrompues, de même que l'éclairage.

Remarque :

La température ambiente, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer sur la température interieure du réfrigérateur. Le thermostat doit être régé en fonction de ces facteurs.

Conservation des aliments dans le compartment réfrigérateur

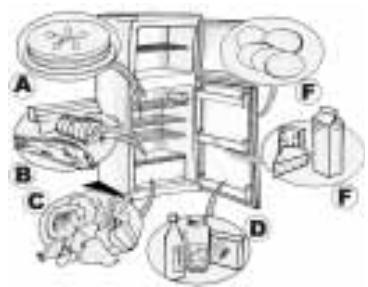

Chargez les alimentés comme indiqué sur la figure ci-contre.

A. Aliments cuits
B. Poisson, vande
C. Fruits et légumes
D. Bouteilles
E.Oeufs

F. Beurre, produits laitiers, fromages

Remarques :

• L'espace entre les clayettes et la paroi interieure arrêté du réfrigérateur permet à l'air de circulier librement.
• Ne disposez pas les alimentes en contact direct avec la paroi arrrière du compartment réfrigerateur.
• Ne placez pas d'aliments encore chauds dans les compartments.
• Conservez les liquides dans des recipients fermés.
• La conservation de légumes à forté teneur en eau peut provoquer la formation de condensation dans le bac inférieur : ceci ne porte pas préjudice au fonctionnement correct de l'appareil.

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT CONGÉLATEUR

Le compartment congestioneur est à étoiles.

Il est possible d'y conserver des aliments surgelés pendant toute la période indiquée sur l'emballage. Il est également possible d'y congeler des alimentés frais en les positionnant au-dessus des grilles, en mettant les alimentés déjà surgelés dans la zone inférieure du compartment de sorte qu'ils n'entrent pas en contact avec les alimentés qui doivent être congélés.

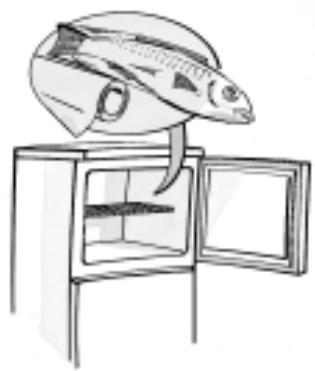

La quantité d'aliments frais qu'il est possible de congeler en 24 heures est indiquée sur la plaque signalétique.

Attention :

Enveloppez hermétiquement les alimentés frais à congeler dans :

des feuilles de papier aluminium, une pellicule transparente, des emballages plastiques imperméables, des récipients en polyéthylène à couvercle, des récipients adaptés à la congestion des alimentés.
- Le compartment congestionist maintenance is a good way to reduce the temperature of the system. It is important to have a proper temperature control in order to maintain the system's temperature at all times.

Attention :

Pour les périodes de conservation (en mois) des alimentés frais congelés, respectez les indications du tableau ci-dessus.

Au moment d'acheter des alimentents surgelés, voirlez à observer ce qui suit :

• L'emballage ou le paquet est intact, car, si tel n'est pas le cas, l'aliment pourrait se déterminer. Si un paquet est gonflé ou s'il présente des taches d'humidité, il n'a pas été conserved dans les conditions optimes et il peut avoir subi un début de décongélation.
• Achetez les produits surgelés en dernier lieu et utilisez des sacs isothermes pour leur transport.
• Dès que vous arriverez à la maison, rangez-les immédiatement dans le compartment Congélateur.
• Ne recongelez pas les alimentés partiellement décongelés, mais consommez-les dans un-delai de 24 heures.
• Évitez ou réduisez au maximum les variations de température. Respectez la date de péremption indiquée sur l'emballage.
• Respectez toujours les instructions figurant sur l'emballage pour la conservation des alimentés congeles.

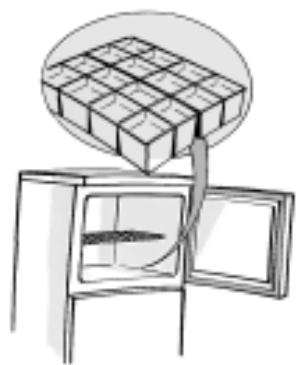

Production de glaçons

• Remplissez les bacs à glaçons aux 3/4 d'eau et posez-les sur le fond du compartment de congélation. Si le bac reste collé au fond du compartment, n'utilise pas d'objets pointus ou tranchants pour le décoller.

MOIS ALIMENTS

1-3
4-7
8-12

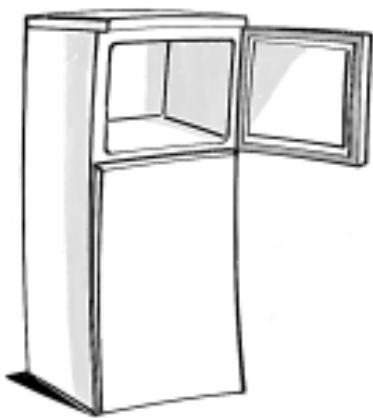

COMMENT DÉGIVRER ET NETTOYER LE COMPARTIMENT CONGÉLATEUR

Nous vous suggérons de dégivrer le compartment connélateur I ou 2 fais par an ou lorsque la formation de glace sur les parois a atteint 3mm d'épaisseur. Il est conseillé de dégivrer quand les réserves sont peu abondantes.

I. Ouvrez la porte et retirez tous les aliments. Enveloppezzles, bien serrés les uns contre les autres, dans du papier journal et placez-les dans un endroit très frais ou dans un sac isotherme.
2. Debranchez l'appareil.
3. Laissez la porte du congélateur ouverte pour faire fondre la glace.
4. Éliminez l'eau de dégivrage qui se dépose sur le fond du compartment.
5. Nettoyez l'intérieur avec une éponge imbibée d'une solution d'eau tiède et de détergent neutre. N'utilise pas de substances abrasives.
6. Rincez et séchez soigneusement.

Remarque : Pour éviter tout dommage irréparable, n'utilise pas d'objet métallique pointu ou tranchant pour racler la glace et ne chauffez pas artificiellement l'intérieur du congélateur.

COMMENT NETTOYER LE COMPARTIMENT RÉFRIGÉRATEUR

Nettoyez périodiquement le compartment réfrigérateur.

Le dégivrage du compartment réfrigérateur est entièrement automatique.

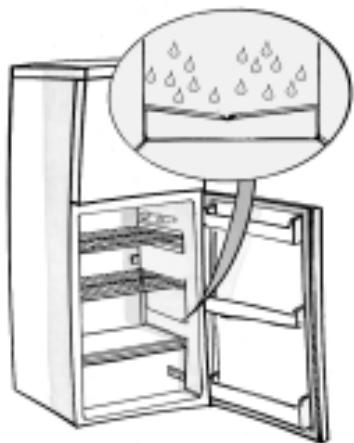

La présence périodique de petites gouttes d'eau sur la paroi arrrière, à l'intérieur du compartment réfrigerateur, indique qu'un dégivrage automatique est en cours.

L'eau de dégivrage est amenée automatiquement à travers un orifice d'évacuation puis recueillie dans un récantip ou elle s'évapore.

Avant toute opération de nettoyage, débranchez l'appareil.

Utilisez une éponge imbibée d'eau tiède et/ou de détergent neutre.
Rincez et essuyez avec un chiffon doux.

N'utilisez pas de substances abrasives.

NETTOYAGE ET ENTRETION

Pour les apparèils encastrables

• Nettoyez régulièrement les grilles de ventilation avec un aspirateur ou une Brosse (voir la figure A).
  Nettoyez l'extérieur avec un chiffon doux.

Absence prolongée

I. Videz les compartments réfrigerateur et congélateur.
2. Debranchez l'appareil.
3. Dégivrez le congélateur, nettoyez et séchez les deux compartments.
4. Laissez les portes ouvertes afin d'eviter la formation de mauvaises odeurs.

Fig. A

DIAGNOSTIC RAPIDE

I. L'appareil ne fonctionne pas.

• Y a-t-il une coupure de courant?
• La fiche est-elle correctement introduite dans la prise de courant?
• L'interrupteur bipolaire est-il enclenché?
  Le fusible n'a-t-il pas grillé?
  Le câble d'alimentation est-il endommagé?
  Le thermostat est-il sur la position 0 (Arrêt)?

2. La température à l'intérieur des compartments n'est pas assez froide.

La portea-t-elle ete fermee correctement?
- L'appareil est-il installé pres d'une source de chaleur?
Le thermostat est-il regle sur laonne position?
- La circulation de l'air à travers les grilles de ventilation n'est-elle pas génée?

3. La température à l'intérieur du réfrigérateur est trop froide.

Le thermostat est-il regle sur laonne position?

4. Il y a de l'eau au fond du compartment réfrigérateur.

La goulotte d'évacuation de l'eau de dégivrage est-elle bouchée?

5. L'éclairage interieur ne fonctionne pas. Contrôlez d'abord le point 1, puis:

• Débranchez l'appareil. Pour acceder à l'ampoule, référez-vous aux instructions et au dessin figurant sur le tableau joint.
• Contrôlez l'ampoule et remplacez-la, si nécessaire, par une neue. Ne dépassez pas les 15 W de puissance.

6. Formation de givre excessive dans le compartment Congélateur

La portea-t-elle etefermee correctement?
- Des alimentés empêchent-ils la fermeture de la porte?

Remarques :

• Si le bord avant du meuble est chaud, il ne s'agit pas d'un défaut mais d'un moyen de prévention de la formation de condensation.
• Les bruits de gargouillagement et les bruits de détente provenant du circuit de réfrigération doivent être considérés comme normaux.

SERVICE APRÈS-VENTE

Avant d'appeler le Service Avec-vente :

I. Vérifiez s'il n'est pas possible d'éliminer les pannes sans aide (voir "Diagnostic rapide").
2. Remettez l'appareil en marche pour vous assurer que l'inconvénient a eté élimné. Si le problème persististe, débranchez à nouveau l'appareil et répétez l'opération une heures plus tard.
3. Si le résultat est encore négatif, contactez le Service Àpreès-vente.
Communiquez :
le type de panne,
le modele,

• le numéro de Service (Número qui se trouve après le mot SERVICE sur la plaque signalétique placée à l'intérieur de l'appareil),
  -PMC -voitraderesecompleté,
• nombre de téléphone avec l'indicatif.

SERVICE

0000 000 00000

Remarque: Le changement du sens de l'ouverture de la porte de l'appareil effectué par le Service Àpres-vente n'est pas considéré comme une intervention sous garantie.

INSTALLATION

• N'installez pas l'appareil pres d'une source de chaleur.
• Placez-le dans un endroit sec et bien aéré.
  Veillez à ne pasencerrer les parties supérieure et inférieure du réfrigérateur pour permettre à l'air de circuler librement.
• Nettoyer l'intérieur (voir le chapitre "Comment nettoyer le compartmenté réfrigerateur").

Branchement électrique

• Les branchements électriques doivent être conformes aux normes locales en vigueur.
• La tension et la puissance sont indiquées sur la plaque signalétique située à côte des bacs à fruits et légumes.

Pour les apparèils à pose libre (non encastrables)

Pour un fonctionnement optimal, laissez un espace d'au moins 5 cm au-dessus de l'appareil et positionnez les meubles adjacent à une distance suffisante pour permettre une circulation minimum de l'air.
- Mettez l'appareil parfaitement à plat en réglant, si nécessaire, les pieds avant.

• La mise à la terre de l'appareil est obligatoire. Le fabricant ne pourrait être tenu pour responsable en cas de dommages évientuels subis par des personnes, des animaux ou des biens, résultat du non-respect des consignes mentionnées ci-dessus.
• Si la prise et la fiche ne sont pas du même type, faites-les remplacer par un technicien qualifié.
• N'utilisez pas d'adaptateurs, de rallonges ni de prises multiples.

Mise hors tension de l'appareil

Pourmettre l'appareil hors tension, débranche son cable d'alimentation ou actionnéz l'interrupteur bipolaireinstallé en amont de la prise.

CHANGEMENT DU SENS DE L'OUVERTURE DES PORTES

Le sens d'ouverture des portes de votre réfrigérateur/ conçélateur peut être inversé.

• Contrôlez que les compartments réfrigerateur et congélateur ne sont pas branchés à l'installation électrique et qu'ils sont vides.
• Cette opération nécessite la présence de deux personnes.

Outils nécessaires

• Tournevis cruciforme
• Tournevis plat
• Clé fixe ou à pipe de 8 mm et de 10 mm.

Appuyez le réfrigérateur/congélateur sur la partie arrêté pour acceder à la base. Ne l'inclinez pas de plus de 45^ et posez-le contre une matière spongièuse utilisée pour emballer ou tout autre matièresemblable, de façon à ne pas endommager les tubes de refroidissement situés à l'arrêté du réfrigérateur/congélateur.

Déposez les deux vis représentes à l'arrière du réfrigérateur/ congelateur.

Soulevez le plan supérieur du réfrigérateur/congélateur.

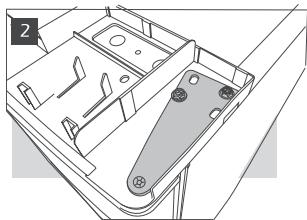

Desserrez les 3 boulons de la charnière à l'aide de la clé fixe ou à pipe de 8 mm. Déposez les trois boulons situés du côté opposé.

Retirez le support et le cache en plastique.

Retirez et remplacez le pivot dans le support.

Réinstallez-le du côté opposé de l'appareil.

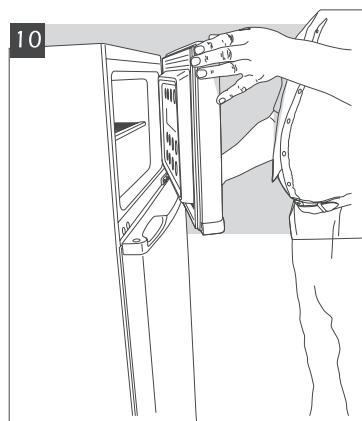

Dégagez la portepesupérieure du support de la charniere centrale et eloignez-la du corps de I'appareil. Retirez la vis d'arrêt du haut du réfrigérateur et remontez-la du cote opposé.

Dégagez la charnière centrale à l'aide d'une clé fixe/à pipe de 8 mm.

Veillez à ne pas égarer l'entretoise blanche. Mettez la charnière de côté. Dégagez la porte du support inférieur.

Retirez les plaques de fermeture du centre du réfrigérateur et remontez-les du côté opposé. Retirez les plaques de fermeture des portes et remontez les douilles des charnières du côté opposé.

Retirez les pieds de nivellement en les devissant.

Dégagez le support inférieur à l'aide d'une clé fixe ou à pipe de 8 mm. Retirez et remplacez le pivot à l'aide d'une clé de 10 mm pour dévisser l'écrou et un tournevis plat pour dégager le pivot. Il peut s'avérer nécessaire de pousser le pivot par le dessous pour pouvoir le dégager complètement.

Retirez la vis située sur la base et remontez-la du côté opposé.

Retirez les plaques de fermeture du côté non utilisé du réfrigérateur/congélateur et remontez-les sur les orifices laissés par les supports.

Remplacez les portes et les supports en procédant dans le sens inverse.

Au moment de remplacer les pieds, veillez à ce que le pied le plus grand soit installé du côte sans support.

Contrôlez que les portes sont alignées horizontally et verticalement, et que les joints sont correctement en position de tous les côtés avant de serrer définitivement la charnière inférieure.
