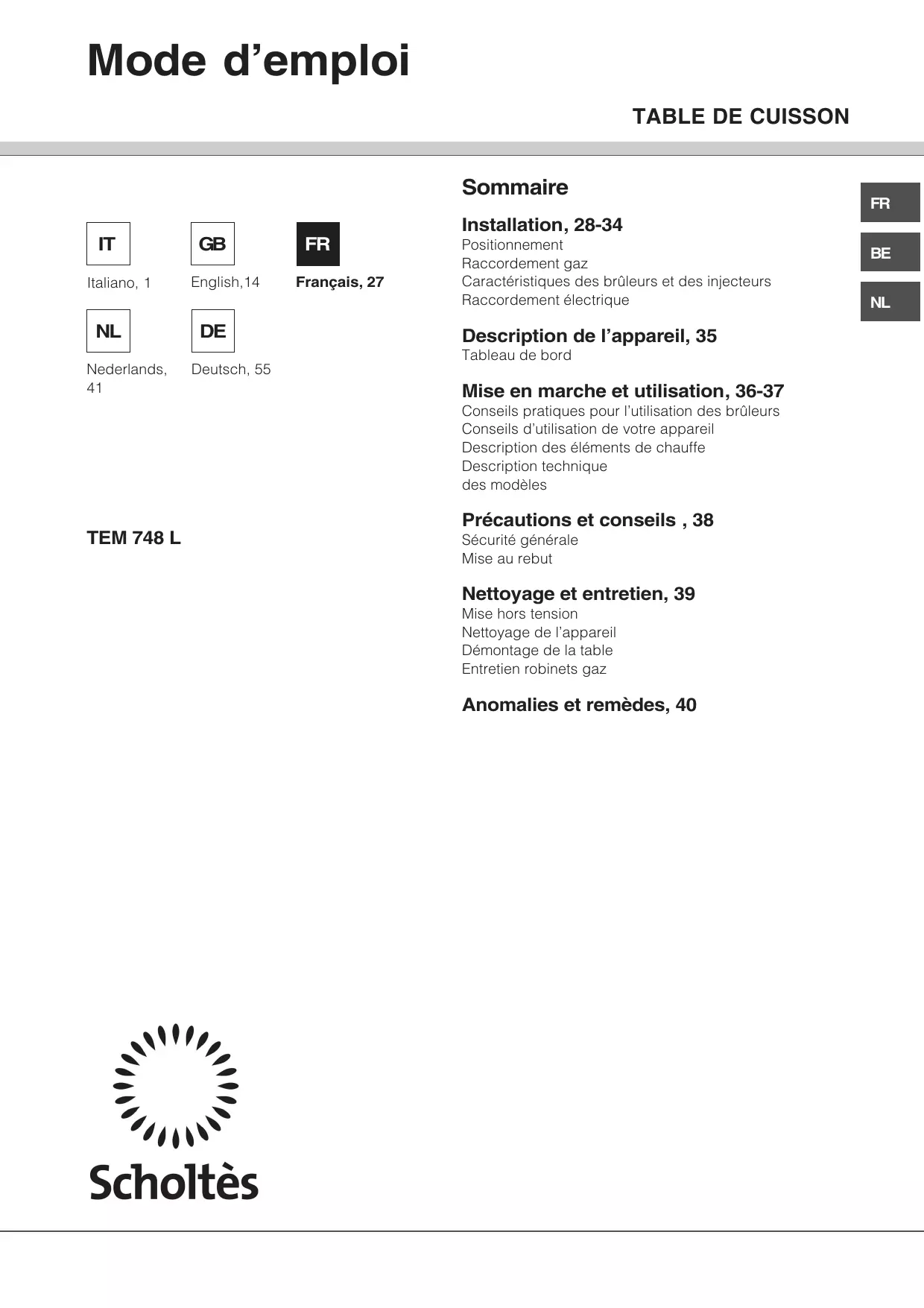

MODE D'EMPLOI TEM 748 L SCHOLTES

\section*{Caracteristiques des brûleurs et des injecteurs}

Raccordement électrique

Description de l'appareil, 35

Tableau de bord

Mise en marche et utilisation, 36-37

Conseils pratiques pour l'utilisation des brûleurs

Conseils d'utilisation de votre apparéil

Description des éléments de chauffe

Précautions et conseils , 38

Sécurité générale

Mise au rebut

Nettoyage et entretien, 39

Mise hors tension

Nettoyage de l'appareil

Démontage de la table

Entretien robinets gaz

Anomalies et remèdes, 40

Scholtès

! Conserve ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, voirlez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des consels importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Les apparèils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;
• gaz Naturel Catégorie II2E+3+ pour la Belgique;
• gaz Naturel Categorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoi simples, sont délices et primordiales pour que vous table de cuisson vous rende le meilleur service. L'installation doit être effectuee conformément aux textes réglementaires et règes de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquées situées à l'intérieur des batiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire département.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut cause des dommages a des personnes, des animaux ou des biens.
!Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:
- Pour la France selon les Normes Nationales en vigueur.
- Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

• La piece doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction d'es que l'on allume l'appareil.

• La piece doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2m^3/ h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du batiment au moyen d'un conduit d'au moins 100~cm^2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'accordie.

• (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas été installées ou entrepriseses dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étes en train d'utiliser, place de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, deux de bois, poèles etc.) qui peuvent atteindre des températures dépassant 50^ .

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises:

• le matériel du plan d'appui doit pouvoir résister à une température d'environ 100^ ;
• si vous souhaitez installer votre table de cuisson au-dessus d'un four, il faudra que ce dernier soit équipé d'un dispositif de refroidissement par ventilation forcee;

• évitez d'installer votre table de cuisson au-dessus d'un lave-vaisselle : si c'est le cas, prévoyez une séparation étanche entre les deux apparêils;

• selon la table de cuisson que vous souhaitez installer (voir figures), la découverte du meuble doit avoir les dimensions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.
• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

Aération

Pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l'appareil, la table de cuisson doit être positionnée :

• à au moins 40 mm de distance du mur arrêté;
• de manière à ce qu'il reste au moins 20 mm de distance entre la découpe d'encastrement et le meuble en dessous.

Fixation

Il est impératif d'assurer l'encastrement de l'appareil sur un plan d'appui parfaitement plat.

Les déformations provoquées par une mauvaise fixation risquent d'alterer les caractéristiques de la table de cuisson ainsi que ses performances.

La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l'épaissur du plan d'appui :

• épaisseur 30mm : vis 17,5 mm;
• épaisseur 40 mm : vis 7,5 mm

Pour sa fixation, procéder comme suit :

1. Se servir des vis courtes sans pointe pour visser les 4 ressorts de centrage dans les troups prevus sur chaque cote de la table, en leur milieu;
2. insérer la table de cuisson dans la découvert prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhérite parfaitement au plan d'appui.
3. pour les tables avec profils lateraux : après avoir encastré la table de cuisson dans la découpe, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusqu'à ce que le verre adhérite bien au plan d'appui.

! Il faut absolument que les vis des ressorts de centrage soient accessibles.

! Conformément aux normes de sécurité, après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties electrifiées.
! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avac l'aide d'un outil.

Raccordement gaz

Pour la France

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en viqueur, uniquement après avoir vérifié que l'appareil est bien régle pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en viqueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caracteristiques des brûleurs et des injecteurs”.

Pour la Belgique - la Hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchisé "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique môle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoire remplaçcer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ils ne depassent pas 2000~mm de long. Ares raccordement, assurez-vous que le tuyau metallique flexible ne touche pas a des parties mobiles et n'est pas ecrased.

! N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Verification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
3. remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. en fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.
5. Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

• Regolazione minimi (pour la France e la Belgique)
• Placez le robinet sur la position de minima;

1. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obtienez une petite flamme régulière;

2. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

3. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparéils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.
4. ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.
   ! En cas de gaz liquides, il faut visser à fond la vis de réglage.
   ! En fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.
   ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

des brûleurs et des injecteurs

Tableau 1 (pour la France et la Belgique)			Gaz liquide					Gaz naturel				Air propagated (1)
Brûleur à gaz	Diamètre (mm)	Puisance thermique kW (p.c.s.)* Réduit.	By-Pass 1/100 (mm)	Puisance thermique kW (p.c.s.)* Nomin.	Injecteur 1/100 (mm)	Debit* g/h Butane	Propane	Puisance thermique kW (p.c.s.)* Nomin.	Injecteur 1/100 (mm)	Debit* l/h G20	G25	Puisance thermique kW (p.c.s.)* Nomin.	Injecteur 1/100 (mm)	Debit* l/h
Semi Rapide (S)	75	0,40	28	1,80	67	131	136	1,80	102	171	199	1,80	183	252
Triple Couronne (TC)	130	1,30	57	3,30	87	240	236	3,60	131	343	399	3,30	300	462
Pressions d'alimentation (Pour la France)	Nominate (mbar)					28-30	37			20	25		8
	Minimale (mbar)					20	25			17	20		6
	Maximale (mbar)					35	45			25	30		15
Pressions d'alimentation (Pour la Belgique)	Nominate (mbar)					28-30	37			20	25	-
	Minimale (mbar)					20	25			15	15	-
	Maximale (mbar)					35	45			25	30	-

(1) Seulement pour la France, voir la plaquette d'immatriculation de l'appareil. Pour la transformation à gaz air propane, demander le kit injecteurs à un centre d'assistance technique.

Pour la Hollande				Gaz Naturels
Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s. *)		Injecteur 1/100 (mm)	Débit* (l/h) G 25
		Nominal	Réduit
Semi Rapide (S)	75	1,80	0,40	102	199
Triple Couronne (TC)	130	3,60	1,30	131	399
Pression de alimentation	Nominate (mbar) Minimum (mbar) Maximum (mbar)				25 20 30

• A 15°C et 1013 mbar-gaz sec

** Propane P.C.S. = 50,37 MJ/kg

*** Butane P.C.S. = 49,47 MJ/kg

Naturele G20 P.C.S. = 37,78 MJ/m³

Naturele G25 P.C.S. = 32,49 MJ/m³

Air Propané P.C.S. = 25,72 MJ/m³

TEM 748 L

Raccordement électrique

! Le branchement électrique de la table de cuisson et celui d'un évientuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin.

Bornier
TABLE DE CUISSON RETOURNEE

L'appareil est équipé, sur le dessous, d'un boîtier de raccordement à plusieurs types d'alimentation électrique (la figure n'est qu'indicative, elle peut ne pas correspondre au modele achété).

Raccordement monophasé

! Le cable eventuellement fourni n'est prévu que pour ce type d'installations.

Caracteristiques de l'installation électrique : Tension type et fréquence réseau

• 220-240V 1+N ~ 50 Hz
• 220-240V 2 ~ 50 Hz

Si la table est équipée d'un cable d'alimentation déjà raccordé, branche- le au réseau en respectant la couleur des fils comme illustré dans le schéma ci contre.

Si la table n'est pas équipée d'un cable d'alimentation raccordé, procédez comme suit :

1. Utilisez le cable d'alimentation fourni (si prévu) ou un cable d'alimentation approprié, type H05VV-F ou supérieur, aux dimensions ajustées (section cable : 2,5 mm).
2. Faites levier à l'aide d'un tournevis sur les languettes du couvercle du bornier et ouvrez-le (voir figure Bornier).
3. Le bornier est déjà prévu pour raccordement monophasé: assurez-vous que les cavaliers de raccordement entre les bornes 1 et 2 et ceux entre les bornes 4 et 5 sont bien positionnés (voir figure Monophasé).
4. Positionné les fils conformément aux indications de la figure et du tableau ci-dessous et procédez au raccordement en serrant à fond toutes les vis des bornes.

Tension type et fréquence réseau	Raccordements électriques	Bornier
220-240V 1+N ~ 50 Hz	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99	Monophasé
220-240 V 2 ~ 50 Hz

1. Fixez le cable d'alimentation dans le serre-cable correspondant et fermez le couvercle.

Autres types de branchement

! Le cable évientuelles fourni n'est pas prévu pour ces types d'installation.

Si l'installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V 3 - N ~ 50 Hz
• 400V 2 - N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 220-240V 2 + 2 - N ~ 50 Hz

procedez comme suit :

1. Utilisez un cable d'alimentation approprié, type H05VV-F ou supérieur, aux dimensions déquates (section cable: 1,5 mm).
2. Faites levier à l'aide d'un tournevis sur les languettes du couvercle du bornier et ouvrez-le (voir figure Bornier).
3. Dévissez la vis du serre-câble et les vis des bornes correspondant au type de raccordement nécessaire et positionné les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.
4. Positionné les fils conformément aux indications du tableau et des figures ci-dessous et procédez au raccordement en serrant à fond toutes les vis des bornes.

Tension type et fréquence réseau	Raccordements électriques						Bornier
400V 3-N ~ 50 Hz	1 L1	2 L2	3 L3	4 N	5	Triphasé 400
400V 2-N ~ 50 Hz	1 L1	2 L2	3	4 N	5	Triphasé 400 2+N
220-240V 3 ~ 50 Hz	1 L1	2 L2	3	4 L3	5	Triphasé 230
220-240V 2+2-N ~ 50 Hz	1 L1	2 L2	3	4 N1	5 N2	Biphasé

Biphasé

Triphase 400

1. Fixez le cable d'alimentation dans le serre-cable correspondant et fermez le couvercle.

Branchement du cable d'alimentation au réseau électrique

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique de l'appareil;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles

! Le cable ne doit être ni plié ni excessivement écrasé.
! Le cable doit être contrôle périodiquement et ne peut être remplaced que par un technicien agréé.

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Triphase 400 2+N

Triphase 230

Tableau de bord

• Levoyant de FONCTIONNEMENT FOYER VITROCERAMIQUE s'allume des que la manette n'est plus sur la position eteint.
• BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRULEURS GAZ et du FOYER VITROCERAMIQUE pour le réglage de la flamme ou de la puissance.

• La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.

• DISPOSITIF DE SECURITE en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

Mise en marche etutilisation

! La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous vous conseillons de les éliminer avant d'utiliser l'appareil, à l'aide d'un produit d'entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d'utilisation, elle disparaître très vite.

! La position du brûleur gaz ou du foyer vitrocéramique correspondant est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit:

• Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer le brûleurCHOsi, appuyez d'abord à fond sur la manette correspondante et tournez-la ensuite dans le sens contraire des aiguilles d'une montre jusqu'à la position puissance maximum, continuez à appuyer jusqu'à ce qu'il y ait allumage.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour eteindre le bruleur tournez la manette dans lesens des aiguilles d'une montre pour la ramener enface du symbole *

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• d'utiliser des recipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.

• de plusieurs utiliser des cassetoles à fond plat et avec couvercle.

• de tournier la manette dans la position minimum au moment de l'ébullition.

Brûleurs	Ø Récipients (cm)
Semi-rapide (S)	16 - 20
Triple Couronne (TC)	24 - 26

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs"

Conseils d'utilisation de votre(APpeuil

Pour obtenir deailles performances de votre table de cuisson :

• utilisez des casseroles à fond plat pour qu'elles adhérent parfaitement à la zone de chauffe

• utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée;

• voirlez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles;
• évitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz: la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd sonadhérence;
• ne laïsez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

Description des éléments de chauffe

Les éléments radiants sont constitués de résistances circulaires. Ils deviennent rouges quelques dizaines de secondes à peine après leur allumage.

Les foyers halogènes mixtes. La table utilise des éléments constitués de deux lampes halogènes et d'une résistance circulaire. Cette combinaison permet d'obtenir une distribution optimale de la température sur toute la surface du foyer tout en conservant tous les avantages des lampes halogènes. Les lampes halogènes se caractérisent principalement par l'émission instantanée d'une grande quantité de lumière et de chaleur, ce qui donne :

• une montée en température rapide similaire à celle d'un brûleur à gaz
• une extinction tout aussi rapide

Leur mode d'emploi est extrémement simple car c'est le même que celui des autres éléments chauffants. Se référer au tableau suivant :

Pos	Règlage des zones de cuisson
0	étéint
1	pour faire fondre le beurre, le chocolat
2	pour réchauffer les liquides
3
4	pour crèmes et sauces
5
6	pot au feu - blanquette - entremets
7
8	pâtes - riz
9
10	steack -oisson - omelette
11
12	friture

Les manettes de commande des foyers vitrocéramique

Chaque foyer est équipe d'une manette de commande pour un réglage continu de la température qui va d'un minimum de 1 à un maximum de 12. Dans le tableau vous trouvrez les correspondances entre les positions indiquées sur les manettes et l'utilisation préconisée pour chaque foyer.

Réglage des foyers extensibles

Les foyers extensibles (concentrique ou ovale) sont reconnaissables à la présence d'une double zone de chauffe sur le verre.

Pour n'utiliser que la petite zone, tourner la manette de commande de 1 à 12, selon la puissance de chauffe désirée.

Pour utiliser la grande zone, amener d'abord la manette sur , puis selectionner la puissance désirée.

Levoyant defonctionnement

Il s'allume quand un foyer est activé.

Levoyant de chaleur résiduelle

Il signale une température supérieure à 60^ sur un ou plusieurs foyers et ce même après leur extinction. Certains modèles sont équipés de 4 voyants de chaleur résiduelle, un pour chaque foyer.

Description technique des modèles

Ces tableaux vous indiquent, modèle par modele, les valeurs d'absorption d'énergie, le type d'élement chauffant (halogène ou radiant) et le diamètre de chaque foyer.

TABLES DE CUISSON	TEM 748 L
Foyers	Puisance (en W)	Diametre (en mm)
Arrière central	H 1200 W	145
Avant central	AD 1050/2500	210/140
Puisance maxi. totale	3700
	AD = halogène double, H = hilight simple

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet apparéil est conforme aux Directives Communautaires

CE suivantes: -2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives

• 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives
• 93/68/CEE du 22/07/93 et modifications successives.
• 90/336/CEE du 29/06/90 (Gaz) et modifications successives.
• 2002/96/CEE

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
• Pour bien fonctionner, les apparèils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet apparéil a été créé pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touche pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Contrôlez toujours que les manettes sont bien dans la position “ ”/“O” quand l'appareil n'est pas utilisé.
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. N'utilisez pas la table comme plan de dépose ou comme planche à découvert.
• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toute fois se fendre (ou même se briser) sous l'effet d'un chic provoqué par un object pointu, tel qu'un ustensile par exemple. Dans ce cas, débranchez immédiatement l'appareil du réseau électrique et adressez-vous à un centre d'assistance technique.
• Si la surface de la table est fêlée, éteindre l'appareil pour éviter tout risque d'électrocution.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de la table de cuisson.
• N'oubliez pas que la température des foyers reste assez élevé pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un

voyant (voir Mise en marche et Utilisation).

• Gardez àonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faites très attention aux emballages, au film plastique et papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d'endommager gravement la table.
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• Ne tirezURTout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANTdebranchéla fiche de la prise decourant.
• Si des foyers halogènes équipent votre apparéil, ne les fixez pas des yeux trop longtemps.
• Il n'est pas prévu que cet apparéil soit utilisé par des personnes (enfants compris) représentant des capacités physiques, sensorielles ou mentales réduites ou qui n'ont pas l'expérience ou les connaissances indispensablees, à moins qu'elles ne le fassent sous la surveillance de quelqu'un responsable de leur sécurité ou qu'elles aient été dûment formées sur l'utilisation de l' apparéil.
• S'assurer que les enfants ne jouent pas avec l'appareil.

• Mise au rebut du matériel d'emballage : conformez-vous aux règlementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les-appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les-appareils usagés doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composant et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur apparéil usage au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel apparéil similaire.

Tous les principaux fabricants d'appareils menagers travaillent activement dans la création et la gestion de systèmes de collecte et d'enlèvement des appareils usages.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez jamais de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et dérouilleurs, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et sechez avec du papier essuie-tout.
• Si la table est sale, frottez avec un produit d'entretien adapté au verre vitrocérément, rincez et essuyez.
• Pour enlever les salissures en relief, utilisez le grattoir livre avec l'appareil. Intervenez des que possible, n'attendez pas que l'appareil ait refroidi afin d'eviter toute incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable, spéciale verre vitrocéramique, imprégnaee d'eau savonneuse donne d'excellents résultats.

! Le gratoir fourni est coupant : utilisez-le avec précaution.

• Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l'aide du gratoir tant que la surface est encore chaude.
• Une fois que la table est propre, vous pouvez appliquer un produit d'entretien et de protection spécial : celui-ci laisse un film invisible qui protège la surface en cas de débordement accidentel. Opérez de préférence quand l'appareil est tiège ou froid.

• Prenez soit de toutes bien rincer à l'eau claire et de secher la table : les résidus des produits pourraient en effet s'incruster lors d'une prochaine cuisson.

• Dans le cas de tables équipées d'allumage automatique, nettoyez fraisment et soigneusement l'extrémité des dispositifs d'allumage electronique instantané et vérifie que les orifices de sortie du gaz ne sont pas bouchés.

Cadre en acier inox (uniquement pour les modèles avec encadrement)

Un contact prolongé avec une eau très calcaire ou l'utilisation de nettoyants contenant du phosphore peuvent tacher l'acier inox.

Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférible d'éliminer rapidement tout débordement d'eau s'il y a lieu.

! Cadre en aluminium avec un aspect inox. Ne jamais utiliser de produits de nettoyage et degraissant non applicable sur l'aluminium.

Démontage de la table

S'il vous faut démonter la table de cuisson :

1. enlevez les vis qui fixent les ressorts de centrage sur les cots;
2. desserrez les vis des crochets de fixation dans les coins;
3. dégagez la table de cuisson du meuble.

! Il est vivement recommendé d'éviter d'acceder aux mécanismes internes pour tenter une réparation. En cas de panne, contactez le service d'assistance technique.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuee par un technicien agreé par le fabricant.

Anomalies et/remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-venture, voyons Ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Le brûleur s'éteint quand il est régle sur la position de minimum.

Les casseroles sont instables.

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d'air dans les environns du plan de cuisson

• vous avez bien appuyé à fond sur la manette.

• vous avec bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.

• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

• les orifices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d'air dans les environs du plan de cuisson

• les minima n'ont pas bien eté réglés.

• le fond de la casserole est parfaitement plat

• la casserole est bien place au centre du brûleur
• la position des grilles n'a pas par hasard ete inversee.

Si, malgré tous ces contrôles, votre apparéil ne fonctionne toujours pas et l'inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

• le modele de votre apparéil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signaletique appossee sur votre apparéil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pieces détachées non originales.
