Marque	ROSIERES
Modèle	RHC626/1 GR SILVER
Type de produit	Hotte aspirante
Dimensions (approx.)	L 60 x P 50 x H 15 cm
Poids net (approx.)	6 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance d'aspiration	3 vitesses réglables
Éclairage	Ampoule incandescente max 40W (E14) ou halogène 20W (G4)
Filtre à graisse	Métallique autoportant (lavable au lave-vaisselle à 65°C)
Filtre à charbon	Optionnel, à changer tous les 4 à 6 mois (selon modèle)
Mode d'évacuation	Aspirant (vers l'extérieur) ou filtrant (recyclage)
Types de montage	Murale ou sous meuble
Commandes	Panneau de contrôle avant avec sélection de vitesse
Entretien des filtres	Filtre à graisse : nettoyage mensuel manuel ou lave-vaisselle ; filtre à charbon : remplacement périodique
Nettoyage extérieur	Chiffon humide avec alcool dénaturé ou détergent neutre - éviter les abrasifs
Sécurité	Débrancher avant entretien ; ne pas flamber sous la hotte ; respecter les distances de sécurité (60 cm pour cuisson électrique, 75 cm pour gaz/mixte)
Pièces détachées	Filtre à graisse, filtre à charbon, ampoule, bride de sortie d'air
Réparabilité	Pièces détachées disponibles - remplacement des lampes et filtres possible par l'utilisateur

FOIRE AUX QUESTIONS - RHC626/1 GR SILVER ROSIERES

Comment installer la hotte RHC626/1 GR SILVER ?

La hotte peut être fixée au mur ou sous un meuble. Utilisez le gabarit de pose fourni ou marquez les trous. Pour une fixation murale, insérez les chevilles dans les trous et accrochez la hotte aux vis supérieures, puis positionnez la troisième vis. Pour une fixation sous meuble, utilisez les 4 vis fournies.

Quelle distance doit-il y avoir entre la hotte et la plaque de cuisson ?

Pour une plaque entièrement électrique, la distance minimale est de 60 cm. Pour une plaque mixte ou à gaz, elle est de 75 cm. Respectez toujours les instructions du fabricant de la plaque.

Comment nettoyer le filtre à graisse ?

Le filtre métallique autoportant se lave à la main avec un détergent adapté ou au lave-vaisselle à 65°C. Les filtres en papier ou éponge doivent être changés régulièrement. Nettoyez le filtre une fois par mois.

Quand faut-il changer le filtre à charbon ?

Le filtre à charbon rectangulaire se change tous les 6 mois, le circulaire tous les 4 mois. Il est nécessaire uniquement si la hotte est utilisée en mode filtrant (recyclage).

Comment remplacer l'ampoule de la hotte ?

Retirez la grille pour accéder au compartiment de la lampe. Dévissez l'ampoule grillée et remplacez-la par une ampoule ovale à incandescence max 40W E14 ou une ampoule halogène 20W G4. Ne touchez pas les halogènes avec les mains.

Comment passer la hotte en mode recyclage (filtrant) ?

Assurez-vous que le sélecteur situé à l'intérieur de la hotte est en position F (filtrant). Installez le filtre à charbon fourni ou en option. Les fumées seront recyclées par la grille avant.

Que faire si la hotte ne fonctionne pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur est en marche. Contrôlez le sélecteur de mode. Si le problème persiste, l'ampoule ou le moteur peuvent être défectueux. Consultez la notice ou contactez le service après-vente.

Comment fixer la hotte sous un meuble ?

Utilisez les 4 vis M fournies pour fixer la hotte à l'intérieur du meuble. Assurez-vous que le meuble est solide et que la hotte est bien de niveau.

Les filtres métalliques peuvent-ils passer au lave-vaisselle ?

Oui, le filtre métallique autoportant peut être lavé au lave-vaisselle à 65°C. Notez que sa couleur peut changer, mais son efficacité reste inchangée.

Est-il possible d'utiliser une sortie d'air arrière ?

Oui, une sortie arrière B2 est disponible en option. Selon le modèle, il peut être nécessaire de retirer un bouchon ou une pièce en plastique avec une pince coupante. Utilisez la bride C fournie et bouchez le trou non utilisé.

MODE D'EMPLOI RHC626/1 GR SILVER ROSIERES

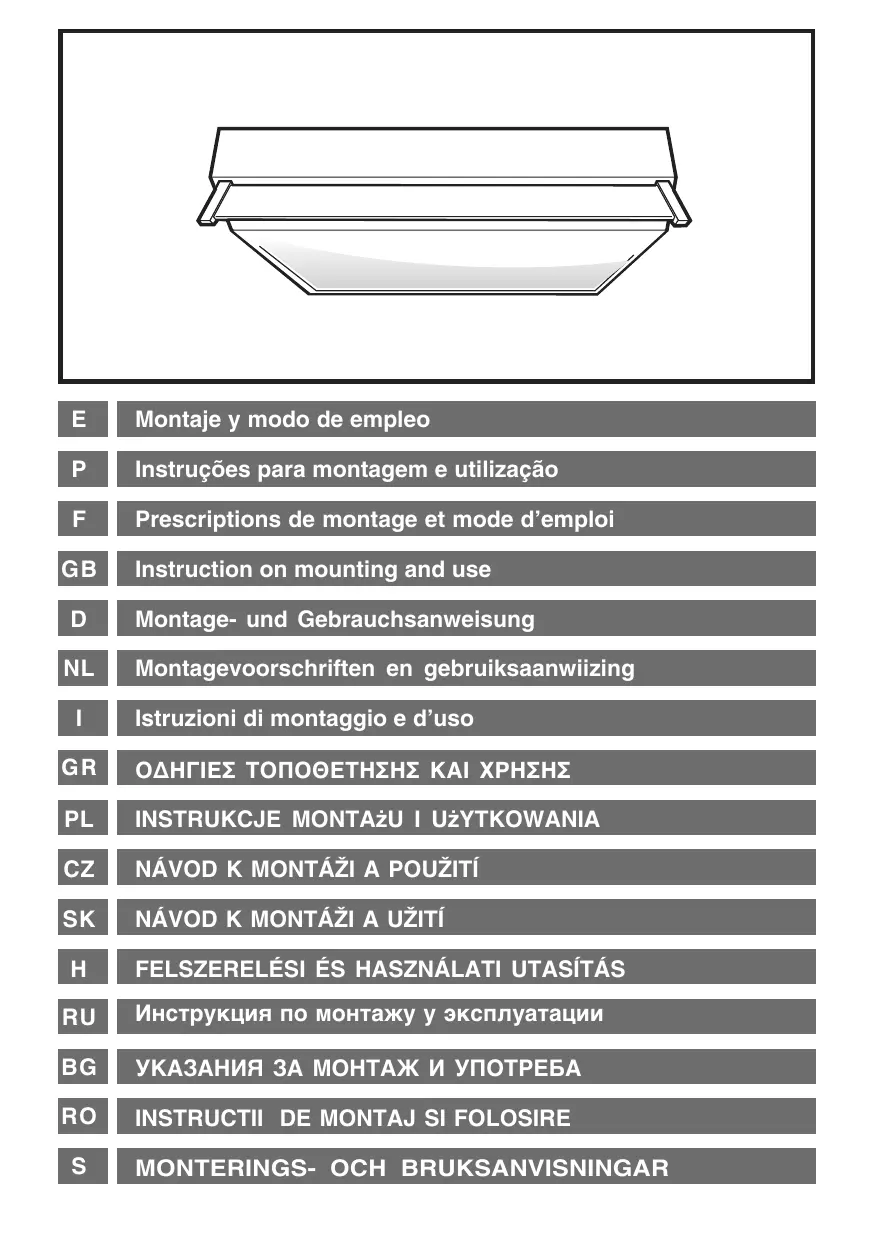

E	Montaje y modo de empleo
P	Instruções para montagem e'utilização
F	Prescriptions de montage et mode d'emploi
GB	Instruction on mounting and use
D	Montage- und Gebrauchsanweisung
NL	Montagevoorschriften en gebruiksaanwizing
I	Istruzioni di montaggio e d'uso
GR	ODHΓΕΣ TOΠΟθΕTHΗΝ ΚΑΙ ΧΡΗΝΗ
PL	INSTRUKCJE MONTAZU I UžYTKOWANIA
CZ	NÁVOD K MONTAZI A POUŽITÍ
SK	NÁVOD K MONTAZI A UžITÍ
H	FELSZERELESI ÉS HASNZÁLATI UTASÍTÁS
RU	Инструкция по мontожу у заclпунатуши
BG	УКАЗАНЯ 3A MOHTAJ И УПOTPEБА
RO	INSTRUCTII DE MONTAJ SI FOLOSIRE
S	MONTERINGS- OCH BRUKSANVISNINGAR

Filtrograsas

Filtrogorduras

Filtrea graisse

GreaseFilter

Fettfilter

Vetfilter

Filtrograssi

o 1iπov

Filtre métallique autoportant

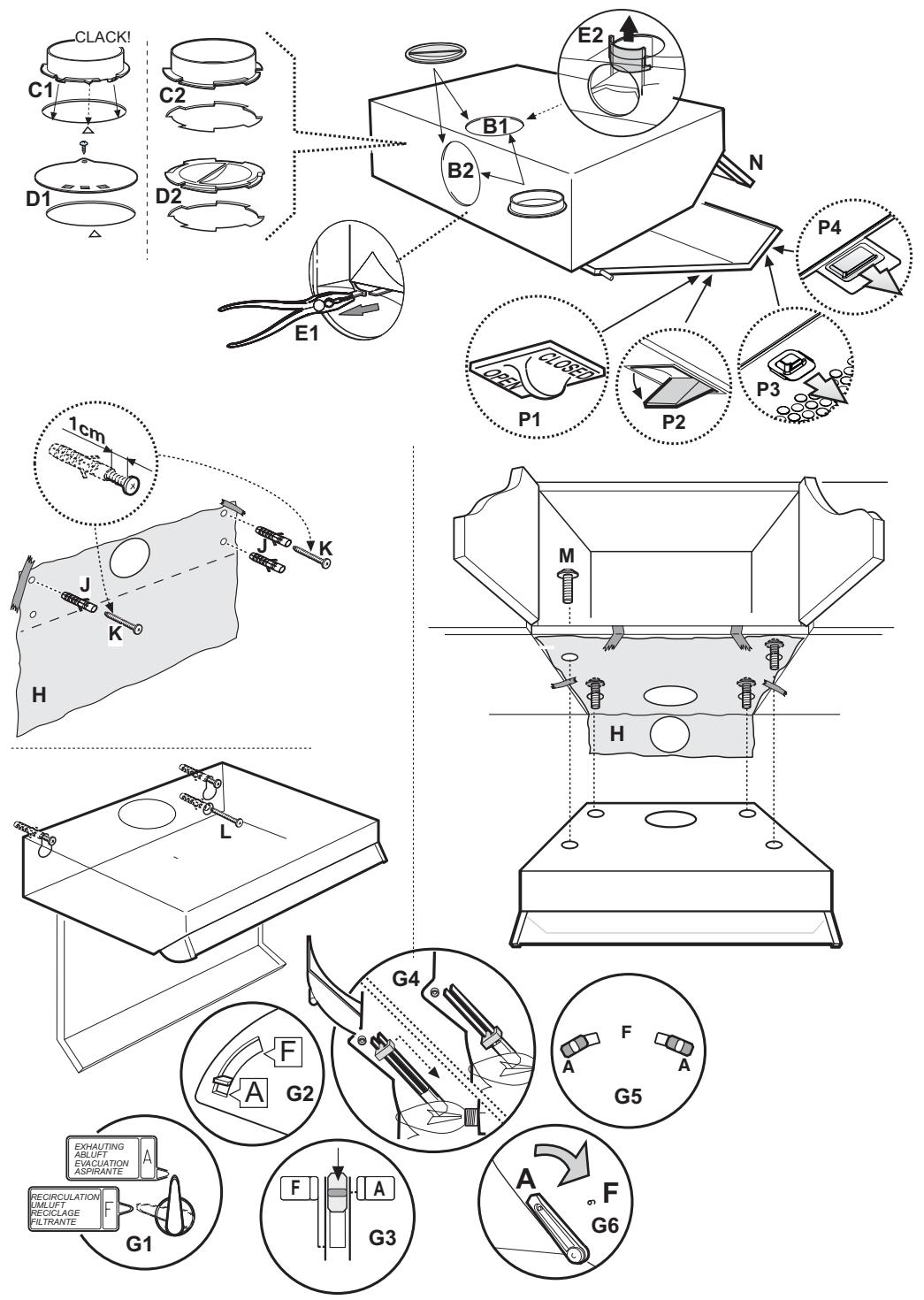

Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.

Suisse strictement les instructions de cette notice. Le constructeur decline toute responsabilité pour tous les inconvenirs, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

La hotte est fournie avec une sortie d'air supérieure B1 et en option une sortie arrière B2, prévue pour l'évacuation des fumées vers l'extérieur. Selon la solution retenue, appliquer la bride C fournie, boucher dans tous les cas le trou inutilisé avec le bouchon D fourni.

Attention! Sur certains modèles, le couvercle D^* est déjà present sur le trou d'évacuation postérieur.

Attention! Sur certains modèles, le trou de sortie arrrière n'est pas directement accessible, même en retardir le bouchon (lorsque celui-ci est monté d'origine). Dans ce cas, retirer la pièce en plastique E1 ou E2 qui obtrue le trou a l'aide d'une pince coupante. Controller que le selectorur mode aspirant/filtrant (situé à l'intérieur de la holte) G est en position aspirante (A). Dans le cas où il est impossible d'évacuer vers l'extérieur les fumées et vapeurs de cuisson, vous pouvez alors utiliser la hotte en version filtrante en montant le filtre à charbon. Les fumées et vapeurs seront recyclées à travers la grille avant située au dessus du panneau de commandes. Controller que le selectorudaspirante/filtrant est en position filtrante(F).

Les modeles sans moteur aspirant fonctionnent seulement en version aspirante et doivent etre reliés a une centrale extérieure d'aspiration (non fournie).

Installation - Si vous possédez un plan de cuisson entierement électrique, la hotte doit être installée à une distance de 60~cm de 75~cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La hotte peut etre installee sur un mur ou sur le fond d'un meuble; s'il est fourni, utiliser le gabarit de pose H de facon a percer correctement les trous, sinon, appuyer la hotte sur le mur ou sur le fond du meuble et a I'aide d'un crayon noir, reperer I'endroit ou percer les trous.

Fixation murale -Inserer les chevilles J dans les troux et les 2 vis K dans les trouxs supérieurs. Retirer la grille et accrocher la hotte aux 2 vis, ensuite, depuis l'intérieur, positionner la troisieme vis L enfin serrer toutes les vis.

Fixation sous un meuble - Fixer la hotte avec les 4 vis M à l'intérieur du meuble.

Branchement electrique - La tension du réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Si la hotte est fournie sans fiche (branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).

Fonctionnement - Le panneau de contrôle se trouve sur la partie avant de la facade et est doté de différentes vitièesses d'expiration. Utiliser la puissance d'aspiration maximale en cas d'odeurs ou de vapeur importantes. Dégager le panneau frontal N*. Nous vous conseillons demettre la hotte en route 5 minutes avant de commencer a cuisser et de la laisser fonctionner environ 15 minutes après la cuisson.

Entretien - Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.

Nettoyage - La hôte doit être regulierement nettoyée à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon humide imbibé d'alcool dénaturé ou de détergents liquides neutres.

Eviter d'utiliser des produits abrasifs.

Le non respect des régles de nettoyage de la hotte, de la substitution et du nettoyage des filtres compré des risques d'incendie.

Filtre a graisse - il peut s'agir d'un des modeles suivants: Le filtre de papier doit être change une fois par mois ou s'il est coloré du coté supérieur, lorsque la couleur est visible du coté de la grille.

Le filtre éponge est lavé une fois par mois et Change tous les 5/6 lavages.

Le filtre mecanique doit être nettoyé à la main une fois par mois à l'aide de détergents adaptés. Vous pouvez également le passer au lave vaisselle.(65°C).

Pour acceder au filtré aGRAISSE OUVRII LA GRILE a l'aide des loquets P et la sortir de ses fixations R1 ou R2.

Le filtré metallique autoportant n'a pas de grille de support, pour l'enlever, tirer les ressorts de décrochage P4 vers l'arrête et extraire le filtré vers le bas.

Attention! Si lave en lave vaisselle le filtrte metallique peut changer de couleur mais son efficacité filtrante reste inchangée.

Filtre au charbon - il peut s'agir d'un des modeles suivants:

Rectangulaire S1 ou S2 ou S3: changer tous les 6 mois

Montage (S1 ou S2): insérer l'arrière du filtre T et accrocher les fixations avant (U).

Montage (S3): Enlever le couvercle W en tournant les pommées O de 90°

Insérer le petit matelas à charbon à l'intérieur du logement approprié et le fixer en tournant le pommeau 0 de 90^ , referrer le couvercle.

Proceder en sens inverse pour le demontage.

Circulaire(V1-V2-V3-modeles variés): changer tous les 4 moins.

Encastre a bailonette le positionner au centre, le recouvrir de la grille de protection du moteur en veillant à ce que les points X1 ou X2 ou X3 du filtre a charbon correspondant aux points Y1 ou Y2 du convoyeur, puis le tourner dans le sens des aiguilles d'une montre. Pour le démonter tourner dans le sens inverse des aiguilles d'une montre, s'il possede une languette Z ne pas oublier de la soulever légarement apuaravant.

Changement de I'ampoule 40W- Devisser I'ampoule grillée et la remplacer par une ampoule ovale a incandescence max 40W E14. Enlever la grille pour acceder au compartment de la lampe.

Remplacement des lampes halogène - Acceder au logement de la lampe - sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacer la lampe endommagee. Utiliser uniquement des lampes halogenes 20W maximum (G4), en ayant solein de ne pas les toucher avec les mains. Refermer le plafonnier (fixation par encliqueiture).

Attention - Ne jamais utiliser la hotte sans avoir installé correctement la grille! L'air aspiré ne doit pas être expulsé dans un conduit utilisé pour l'échéappement des fumées d'appareils alimentés avec une énergie autre que l'énergie électrique. Il faut prévoir une bonne éération du local lorsque l'on utilise simultanément une hotte et des appareils alimentés avec une autre énergie que l'électricité. Il est strictement défendu de faire flamber des aliments sous la hotte. Tout flâme sous la hotte peut endommager les filtres et causeur un incendie. La frutta doit être surveillée pour éviter que l'huile surchauffée ne s'enflamme.

Pour des raisons techniques et de sécurité veuillez suivre scrupuleusement les réglementations locales relatives à l'évacuation des fumées.
