Type de produit	Lave-linge
Marque	CANDY
Modèle	AWA 5858 BLANC
Largeur	400 mm
Hauteur	900 mm
Profondeur	600 mm
Poids	Non communiqué
Alimentation électrique	230 V ~ 50 Hz (voir plaque signalétique)
Puissance maximale	Voir plaque signalétique
Pression d'eau	100-1000 kPa (1-10 bar)
Raccordement eau	Eau froide uniquement, robinet 3/4"
Longueur maxi tuyau de vidange	2,50 m
Hauteur d'écoulement maxi	100 cm
Capacité maximale de lavage	5 kg (coton)
Vitesse d'essorage maximale	850 tr/min
Programmes de lavage	Coton, Synthétique, Délicat, Laine, Soie, Magic 40°, Rinçage+Essorage, Essorage, Vidange
Options	Prélavage, Rinçage Plus, Arrêt Cuve Pleine
Type de tambour	Double portillon avec aube amovible
Filtre pompe	Auto-nettoyant, accessible par le bas
Sécurité enfants	Présente (verrouillage porte)
Niveau sonore	Non communiqué
Entretien	Nettoyage régulier du filtre, bac à produits, joint de porte
Réparabilité	Pièces détachées disponibles auprès du SAV

FOIRE AUX QUESTIONS - AWA 5858 BLANC CANDY

Comment installer ma machine à laver Candy AWA 5858 ?

Placez l'appareil sur un sol plat et stable. Retirez le bridage de transport (vis et supports). Réglez les pieds pour qu'il soit de niveau. Raccordez le tuyau d'arrivée d'eau froide (pression 1-10 bar, robinet 3/4"). Branchez le tuyau de vidange à un siphon ou accrochez-le à un évier (hauteur max 100 cm). Enfin, branchez la prise électrique avec terre.

Que faire si la machine ne démarre pas ?

Vérifiez que la porte est bien fermée, que le robinet d'eau est ouvert, qu'un programme est sélectionné et que l'appareil est branché. Si le voyant Marche/Arrêt est allumé mais rien ne se passe, ouvrez et refermez la porte.

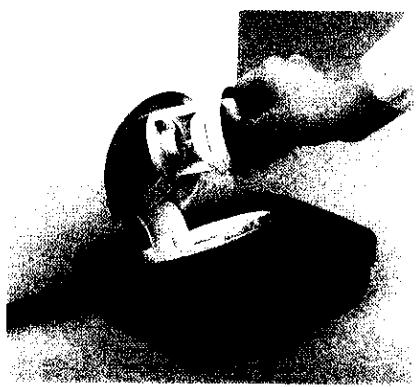

Comment nettoyer le filtre de la pompe ?

Débranchez l'appareil. Ouvrez le couvercle du filtre (en bas à droite) avec une pièce de monnaie. Placez un récipient sous le filtre. Tournez lentement le filtre dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'eau s'écoule. Dévissez complètement, retirez les impuretés, puis revissez et vérifiez l'étanchéité.

Pourquoi l'eau ne s'évacue-t-elle pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre de la pompe. Si le problème persiste, vidangez l'eau résiduelle manuellement (voir chapitre Vidange de l'eau résiduelle).

Comment utiliser le programme Magic 40° ?

Ce programme est conçu pour du linge en coton ou synthétique légèrement à moyennement sale (charge max 3 kg). Sélectionnez le programme Magic 40° avec le sélecteur, réglez la température (40° recommandé), ajoutez le détergent et lancez le cycle.

Que signifie l'option Arrêt Cuve Pleine ?

Cette option interrompt le programme après le dernier rinçage, le linge reste dans l'eau sans essorage. Utile pour éviter le froissage. Pour poursuivre, appuyez à nouveau sur la touche Arrêt Cuve Pleine pour lancer l'essorage, ou sélectionnez Vidange.

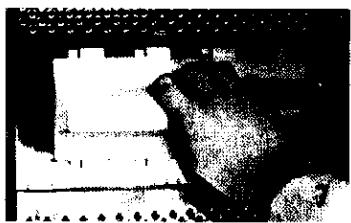

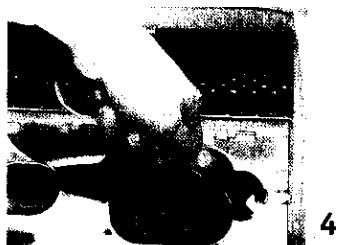

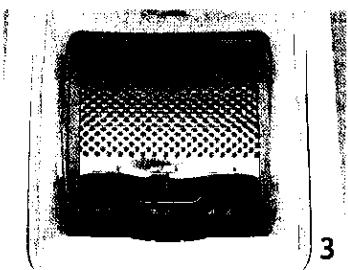

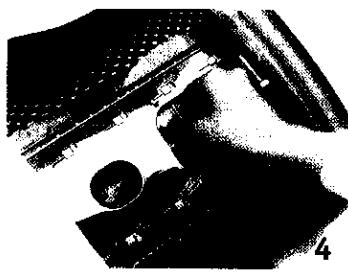

Comment récupérer un objet tombé entre le tambour et la cuve ?

Débranchez l'appareil. Retirez le linge. Faites tourner le tambour d'un demi-tour. À l'aide d'une clé, poussez l'extrémité en plastique d'une aube pour la faire glisser et tomber dans le tambour. Ouvrez le tambour par le portillon, récupérez l'objet, puis replacez l'aube en l'enclipsant.

Comment entretenir le bac à produits ?

Appuyez sur les boutons de chaque côté du bac et tirez-le vers vous. Lavez-le à l'eau courante. Vous pouvez retirer les bouchons de siphon pour les nettoyer. Replacez le bac en l'enclipsant correctement.

Que faire en cas de fuite d'eau ?

Fermez immédiatement le robinet et débranchez l'appareil. Vérifiez les raccordements des tuyaux d'arrivée et de vidange. Inspectez le joint de la porte. Si la fuite vient du bas, inclinez doucement la machine pour évacuer l'eau et contactez le SAV.

Comment déplacer la machine à laver ?

Débranchez l'appareil, fermez le robinet et déconnectez les tuyaux. Vidangez l'eau résiduelle (voir chapitre Vidange). Utilisez le levier de mobilité (si présent) pour la déplacer. Pour le transport, remettez le bridage de transport en place et transportez la machine verticalement.

MODE D'EMPLOI AWA 5858 BLANC CANDY

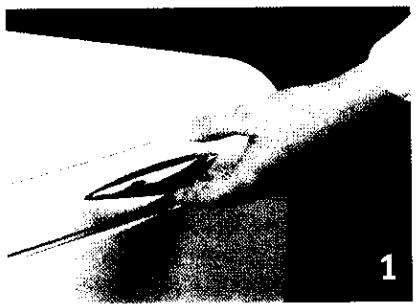

1.Retrait de l'emballage et verification

a.Coupez et retirez la housse plastique.
b. Retirez la protection du dessus et les coins de protection.
c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inférieur arrêté.
d. Ouvrez le couvercle en appuyant légarement vers le bas lorsque vous souveze la poignée. Retirez la cale en polystyrene.
e. Retirez le film de protection bleu du bandeau (selon les modeles).
- Àpres avoir déballé la machine à laver, vérifie qu'elle n'a pas eté endommagée pendant le transport. En cas de doute, n'utilise pas la machine à laver. Contactez le Service ÀpRES-Vente ou votre Revendeur local.
- Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent être tenus hors de portée des enfants car ils constituent une source potentielle de danger.

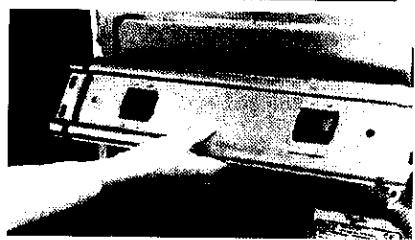

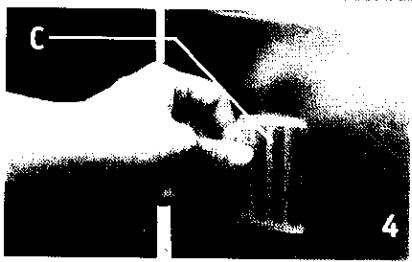

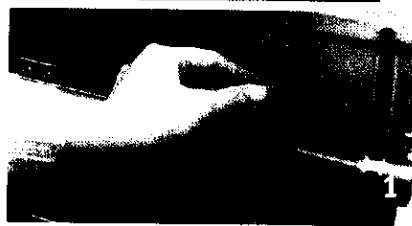

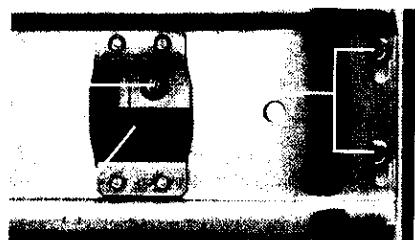

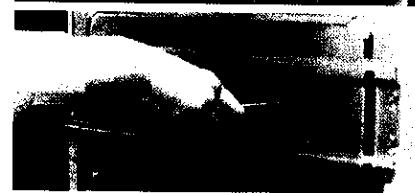

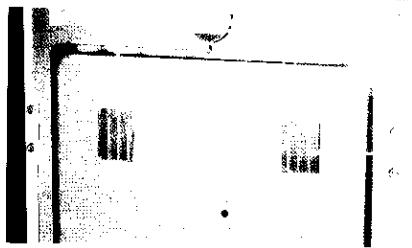

2.Retrait du bridage de transport

L'appareil est équipé de vis de transport et d'un bridage de transport, afin d'éviter tout endommagement évientuel de l'appareil en cours de transport. Il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine (voir le chapitre "Installation/Retrait du bridage de transport").

3.Installation de la machine à laver

• Placez l'appareil sur un sol plat et stable.
• Réglez les pieds de manière à ce que la machine soit bien stable et de niveau (voir le chapitre "Installation/Réglage des pieds").

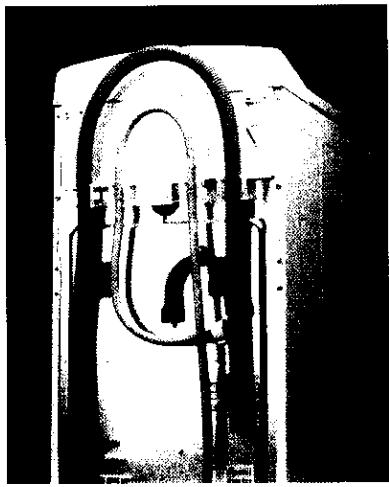

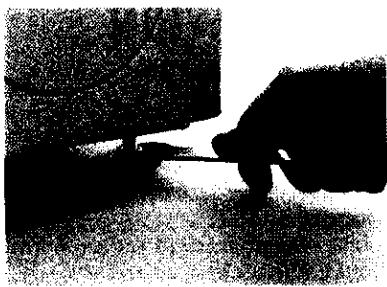

4. Arrivée d'eau

Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions des Compagnies locales de distribution d'eau (voir le chapitre "Installation/Raccordement du tuyau d'arrivée d'eau").
- Arrivée d'eau : Eau froide uniquement
- Robinet: Raccord à vis pour tuyaux 3/4
- Pression : 100-1000 kPa (1-10 bar).

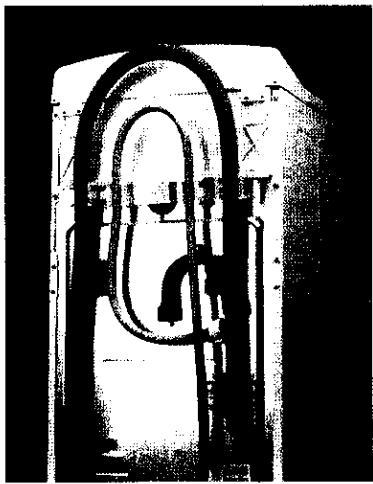

5.Tuyau de vidange de I'eau

• Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange (voir le chapitre "Installation/Raccordement du tuyau de vidange").
• Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évén pour empêcher le replissage et la vidange d'eau simultanés (effet de siphon).

6.Raccordement electrique

• Les raccordements électriques doivent être réalisés par un technician qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière de l'appareil.
• L'appareil doit être branché au réseau uniquement au moyen d'une prise de terre. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultat directement ou indirectement du non-respect des instructions.
• N'utilisez ni rallonge, ni adaptateur multiple.
• Debranche la machine à laver avant de procédé à son entretien.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doivent être possibles à tout moment après l'installation.
• N'utilisez enaucun cas la machine à laver si elle a eté endommagée pendant le transport. Informez-en le ServiceAprès-Vente.
• Le cable d'alimentation ne doit être remplace que par le Service Avres-Vente.
  L'appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les appareils installés dans les locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions ci-dessus.
• La machine à laver ne doit être utilisée qu'aux fins domestiques prévues.

Dimensions :

Largeur: 400 mm

Hauteur: 900 mm

Profondeur:600mm

PREMIER CYCLE DE LAVAGE

Nous recommendons d'effectuer le premier cycle de lavage à vide. Ce cycle sert à éliminer l'eau résiduelle due aux contrôles effectuels en usine.

1. Ouvrez le robinet.
   2.Fermez les portillons du tambour.
   3.Versez un peu de détergent (environ 30 ml) dans le compartment
2. Choisissez un programme court (voir le "Tableau des programmes").
   5.Appuyez sur la touche Marche/Arret

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1.Emballage

• Les matériaux d'emballage sont recyclables à 100 % et portent le symbole du recyclage Pour la mise au rebut, suivez les réglementations locales en vigueur.

2.Conseils pour economiser l'énergie

• Vous tirerez un profit maximal de l'énergie, de l'eau, du dédTenger et du temps en utilisant la charge maximale recommandée.
• Ne dépassez pas les doses prescrites sur les paquets de dédTangent.
• La boule Éco est un système spécial installé sur l'évacuation : il empêche toute fuite du détermgent contenu dans le tambour et préserve ainsi l'environnement.
• N'utilise la fonction de prélavage que pour le linge très sale! Économise du dédTangent, du temps, de l'eau et du courant en ne sélectionnant pas la fonction "Prélavage" pour du linge normalement sale.
• Prétraitez les taches avant lavage en utilisant un detacheur ou en les frottant avec du savon et en les faisant tremper, pour éviter d'utiliser un programme à haute température.
• Économisez de l'énergie en utilisant un programme de lavage à 60^ au lieu d'un programme à 90^ , ou à 40^ au lieu de 60^ .
• Économisez de l'énergie et du temps enCHOIsnant un essorage à vitesse élevé pourresorber l'humidité du linge avant d'utiliser unprogramme de séchage (pour les machines dontla vitesse d'essorage est régable).

3.Mise au rebut de l'emballage et des ancients apparèils

• La machine à laver est fabriquée à partir de matérielaux recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur.
• Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le cable d'alimentation de manière à ce que l'appareil ne puisse plus être raccordé au réseau électrique.
• Nettoyez toute trace de détergent dans le bac à produits si vous avons l'intention de mettre la machine au rebut.

4.Securité enfants

Veillez a ce que les enfants ne jouent pas avec l'appareil ou dans l'appareil.

5.Recommendations generales

• Ne laïsez jamais l'appareil inutillement branché.
  Fermez le robinet.
• Avant de procéder au nettoyage ou à l'entretien, veillez à débrancher l'appareil.
• Pour nettoyer la carrosserie de l'appareil, utilisez du détergent neutre et un chiffon humide.
• N'utilise pas de poudre à récurer.
• N'ouvrez pas la porte brusquement.
• Si nécessaire, le cable d'alimentation doit être remplaced par un cable d'alimentation d'origine, disponible auprès du Service Avres-Vente. Le cable d'alimentation ne doit être remplaced que par un technicien qualifié.

6. Déclaration de conformité CE

L'appareil répond aux exigences des Directives Communautaires: Directive 73/23/CEE relative à la base tension Directive 89/336/CEE relative à la compatibilité electromagnétique

1. Porte

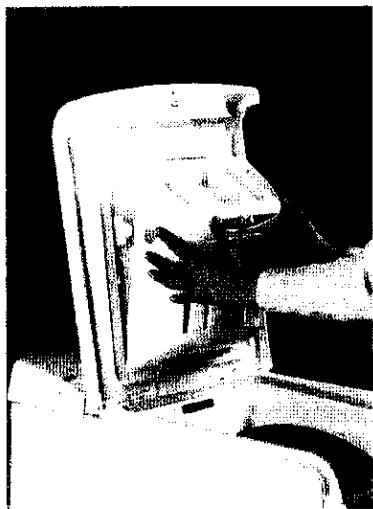

2. Bac à produits

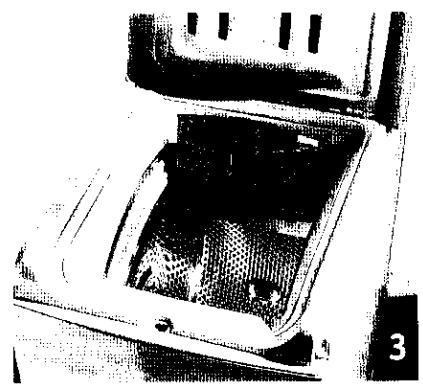

   3.Portillons du tambour

Pour ouvrir le tambour, enforcez le petit portillon tout en retenant le grand portillon.
4. Pompe et filtré
5. Étiquette Service Àpres-Vente (derrière le couvercle du filtre)
6. Levier de mobilité ( selon les modèles)
Pour déplacer la machine à laver : tirez un peu la poignée à la main et tirez-la jusqu'à la butée avec le pied.
7. Pieds régibles

PREPARATION DU LAVAGE

Tri du linge

1. Triez le linge suivant
2. Le type de tissu / le symbole de l'étiquette d'entretien

Coton, tissus mixtes, synthétiques, laine, lingedélicat.

La couleur
Séparez le linge blanc du linge de couleur. Lavez séparément le linge de couleur neuf.
Le poids
Remplissez le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.

La catégorie du linge

Lavez séparément le linge délicat : Sélectionnez le programme approprié pour la laine lavable en machine, , les ridesaux et autres textiles délicats. Retirez tout crochet des ridesaux ou placez-les dans un sac à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres pieces de linge avec agrafes (les soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d'oreiller avec fermeture à glissière.

2.Videz les poches

Les pièces de monnaie, épingles de sureté, etc. risquent d'endommager le linge, le tambour et la cuve.

3.Fermetures

Fermez les fermétures à glissière, les boutons et les agrafes. Attachez les ceintures et les rubans.

Traitement des taches

• En règle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
  Pour les taches de vin rouge, de café, de the, d'herbe, de fruits, etc. ajoutez un detachant dans le compartment du bac a produits [u] ou de l'eau de Javel dans le compartment [a] (selon le modele).
• Au besoin, prétraitez les taches tenaces au moyen d'un détachant.

Teinture et décoloration

Les produits vendus en commerce se composent généralement d'un colorant, d'un fixateur et de sel. Versez le colorant, le fixateur puis le sel directement dans le tambour vide. Ne replisssez le linge qu'après cette opération.

Chargement du linge

1. Ouvrez la porte de la machine.
2. Ouvrez le tambour en,enfantant le petit portillon et en maintainant le grand portillon.
3. Introduisez les pieces de linge une par une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le "tableau des programmes": une surcharge de la machine donnera des résultats moins satisfaisants et froissera le linge.
4. Fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.

Utilisez exclusivement des teintures et produits de blanchiment recommendés pour les machines à laver.
- Respectez les instructions du fabricant.
- Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur.

Amidonnage

• Dissolvez/diluez l'amidon liquide ou en poudre dans un petit réseau en ajoutant environ 1 litre d'eau en dehors de la machine à laver. Chargez la machine à laver, fermez les portillons du tambour et versez l'amidon dissous directement sur le tambour. Fermez la porte, sélectionnez "Rinçage et essorage" avec le sélecteur de programme et démarrez.

DÉTERGENTS ET PRODUITS ADDITIFS

Choix du bon détergent et desbons produits additifs

Le type de détergent dépend :

Du type de tissu (coton, synthétiques, linge delicat, laine).
Remarque: Pour la laine, n'utilise que des détergents spécifique.
- de la couleur;
- de la température de lavage;
du type et du degré de salissure.

Remarques :

Les traces blanches sur les tissus noirs proviennent des composants insolubles des détergents modernes sans phosphate. Si ce cas se présente, secouez le linge ou Brossez-le ou utilisez un détergent liquide.

Conserve le dédTangent et les produits additifs dans un endroit sec, hors de portée des enfants.

N'utilise que du dédTangent et des produits additifs prévus pour être utilisés dans des machines à laver automatiques.

Si vous utilisez des anticalcaires, des produits de teinture ou de decoloration, assurez-vous quils conviennent pour les machines à laver. Un détartrant peut contenir des composants susceptibles d'attaquer certaines pieces de votre machine à laver.

N'utilise pas de solvants dans l'appareil (como de l'essence de térébenthine).

Ne lavez pas du linge qui a ete traite avec des solvants ou des liquides inflammables.

Respectez les doses recommanedees specifiées sur les paquets de détergent. Les doses dépendant :

• du type et du degré de salissure;

• de la quantité de linge;

• charge complète : selon les recommandations du fabricant ;

• demi-charge: 3/4 des doses prescribes;

• charge minimale (environ 1 kg): la moitié des doses prescrites;

• de la durée de l'eau (renseignez-vous auprès de votre Compagnie de distribution d'eau): l'eau douce nécessite moins de dédTergent que l'eau dure.

Remarques :

Toute dose excessive provoquera une formation extreme de mousse et diminuera l'efficacite du lavage. En cas de formation extreme de mousse, le dispositif anti-mousse de l'appareil empêchera l'essorage.

Un dosage insuffisant peut provoquer : du linge gris, des dépôts sur le tambour, la cuve et la résistance.

En cas d'utilisation d'assouplissants concentrés, ajoutez de l'eau dans le bac à produits jusqu'àu repère "MAX".

Pour que les détergents en poudre ou les détergents liquides très concentrés se diffusent bien, utilisez la boule de dosage fournie avec le détextent et mettez-la dans le tambour.

CATEGORIE DE DURETÉ DE L'EAU	CHARACTERISTIQUES	Dureté allemande °dH	Dureté française °fH	Dureté anglaise °eH
1	douce	0-7	0-12	0-9
2	moyenne	7-14	12-25	9-17
3	dure	14-21	25-37	17-26
4	très dure	plus de 21	plus de 37	plus de 26

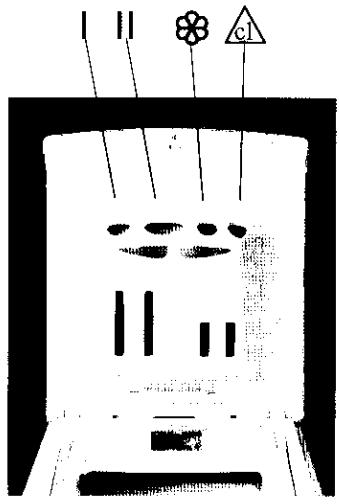

Remplissage des détergents et produits additifs

Selon le modele, le bac à produits disposera de trois ou quatre compartments.

Versez le détergent :

• Lessive pour prélavage et lavage principal
• Lessive pour lavage principal sans prélavage

• Adoucissant et produit amidonnant, ne dépassez pas le repère "MAX".

• Eau de Javel, ne dépassez pas le repère "MAX". (modèle à quatre compartments uniquement)

• Detachants
• Adoucisseurs d'eau (durete de l'eau 4)
  Amidon (dissout dans l'eau)

Veillez a ne pas depasser le repere"MAX".

N'utilise pas de détergents liquides pour les programmes avec prélavage. Pour les programmes sans prélavage et des températures de froid à 40^ , il est recommendé d'utiliser des détergents liquides pour éviter les traces blanches sur le linge.

SELECTION DE PROGRAMME

Préparation du cycle de lavage

1. Chargez la machine, fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.
2. Versez le dédTergent et les produits additifs eventuels en veillant à ne pas dépasser le repère "MAX". Voir le chapitre "Detergents et produits additifs".
3. Tournez le sélecteur de programme jusqu'au programme désire.
   4.Amenez le selecteur de tempereature (son les modeles) sur la temperature deseirée.
4. Tournez le selector de vitesse d'essorage jusqu'à la vitesse désirée. Si vous scélectionnez la vitesse d'essorage "0", l'essorage final est annulé, mais pas les essorages intermédiaires. Le programme se termine alors par un cycle de vidange.
5. Sélectionnez les options désirées, comme décrit dans le "Tableau des programmes".

Démarrage du programme

Ouvre le robinet et appuyez sur la touche "Marche/Arret". Le voyant correspondant à la touche

"Marche/Arrêt" s'allume.

Remarque: en cas de panne de courant ou de déconnexion de l'appareil pendant le cycle, le programme redémarrera au point où il a été interrompu.

Fin du cycle de lavage

• Le sélecteur de programme est sur la position Stop "O".
• Appuyez sur "Marche/Arret" pourmettre l'appareil hors tension.
  2.Annulez les options.
• Fermez le robinet.
• Attende que la porte se déverrouille (environ 1 minute).
• Ouvrez la porte de la machine et les portillons du tambour et retirez le linge.

Changement de programme en cours de cycle

1. Arrêtez l'appareil en appuyant sur la touche "Marche/Arret".
2. Sélectionnez le nouveau programme.
3. Démarrez le programme en appuyant à nouveau sur la touche "Marche/Arrêt".

Pause/Interruption de programme

Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le poursuivre ulterieurement :

1.Appuyez sur la touche "Marche/Arret".
2.ÀpRES la pause voulue, appuyez à nouveau sur la touche "Marche/Arret".

Annulation de programme

1. Arrêtez l'appareil en appuyant sur la touche "Marche/Arret".
2. Positionnez le selecteur de programme sur "Vidange".
   3.Appuyez a nouveau sur la touche Marche/Arret pour demarrer le programme Vidange".

NETTOYAGE DU FILTR

L'appareil est équipé d'une pompe auto-nettoyante. Le filtrer retient des objets comme des boutons, des pièces de monnaie, des épingles de sureté, etc. laissés dans le linge.

1. Debranchez l'appareil.
2. Ouvrez le couvercle du filtrre avec une piece de monnaie.
3. Placez un填补ant sous le filtre.
4. Tournez très lentement le filtré dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la poignée se trouve en position verticale, sans toutefois le retarder.
5. Attendez que l'eau s'écoule.
6. Vous pouvez alors dévisser complètement le filtré et le sortir.
7. Eliminez les impuretés.
8. Vérifiez que la turbine de la pompe (située dans le compartment derrière le portillon du filtre) tourne librement.
9. Réinsérez le filtré et revissez-le dans le sens des aiguilles d'une montre, jusqu'à la butée (la poignée est à l'horizontal).
10. Versez 1/2 litre d'eau dans la machine par le tambour et vérifie que le filtrne ne fuit pas.
11. Refermez le couvercle du filtré.
12. Rebranchez l'appareil.

Verifiez le filtré si l'appareil ne vidange pas correctement ou n'essore pas.

Contrôlez et nettoyez régulierement le filtrre, au moins deux à trois fois par an.

REMARQUE IMPORTANTE: Avant de vider le filtr, attendez que l'eau soit froide.

VIDANGE DE L'EAU RÉSIDUELLÉ

Quand faut-il vidanger l'eau résiduelle (problème de vidange)?

• Avant de transporter (déplacer) la machine.

• Lorsque l'appareil est installé dans une pierce exposée au gel. Il est préféable dans ce cas de vidanger la machine après chaque lavage.

• Arrétez et débranchez l'appareil.

• Fermez le robinet, débranchez le tuyau d'arrivée d'eau de la machine et laissez couler l'eau dans une bassine.
• Ouvrez le filtré, laissez couler l'eau dans une petite bassine et fermez le filtré.
• Dégagez le tuyau de vidange puis ouvre le clip de fixation situé à l'arrière de la machine (voir la flèche A).
• Laissez couler l'eau résiduelle dans une bassine plate.
• Attende que l'eau soit totalement écoulée.
• Retirez le tuyau de vidange avec le clip et replacez-le avec sa crosse coudee.
• Rebranche le tuyau d'arrivée d'eau et la prise de courant.

Remarque importante :

• Àprous avoir réalisé la vidange de l'eau résiduelle, vissez le tuyau d'arrivée d'eau de la machine à la main. Vérifiez l'étanchéité des raccordements de la machine en ouvrant le robinet à fond.

NETTOYAGE ET ENTRETIEN

Bac à produits

1.Appuyez sur les boutons de chaque coté du bac à produits.
2. Tirez le bac à produits vers vous et retirez-le. Il se peut qu'une petite quantité d'eau reste dans le compartment à détergent. Il est recommendé de transporter le bac à produits en position verticale.
3. Lavez le bac à produits à l'eau courante.
Vous pouvez également retarder les bouchons du siphon dans le bac à produits pour les nettoyer.
4. Replace les bouchons du siphon dans le bac à produits (le cas échéant).
Veillez à les remettre correctement en place.
5. Replacez le bac à produits en plaçant les ergots inférieurs dans les trous de la porte et faites pivoter jusqu'à ce que les deux boutons supérieurs s'encliquettent. Remarque: assurez-vous que le bac à produits est parfaitement réinstallé.

Filtre du tuyau d'arrivée d'eau

Contrôlez et nettoyez régulièrement (au moins 2 à 3 fois par an).

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Devissez le tuyau flexible du robinet.
4. Nettoyez soigneusement le filtré situé à l'extrémité du tuyau, sans le monter, en utilisant par exemple une brosse à dents. Remarque : pour les machines équipées d'un tuyau type "A", il ne doit pas être immergé dans l'eau.
   5.Revissez a la main le tuyau flexible au robinet, sans utiliser de pince (risque d'écrasement du joint).
5. Ouvre le robinet et vérifie l'étanchéité des raccordements.
6. Rebranchez l'appareil.

Récupération d'un objet tombé entre le tambour et la cuve

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le recuperer grâce à l'une des aubes du tambour amovible :

1. Debranche l'appareil.
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tourner le tambour d'un demi-tour.
4. A l'aide d'une clé, appuyez sur l'extrémité en plastique tout en faisant glisser l'aube de gauche à droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez recuperer l'objet à travers le trou du tambour.
7. Replacez l'aube du tambour par l'intérieur: Placez l'extremite en plastique au-dessus du trou sur le cote croit du tambour.
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle se clipse.
9. Refermez les portillons du tambour, faites tourner le tambour d'un demi-tour et vérifie le bon positionnement de l'aube sur tous les points d'ancrage.
10. Rebranche l'appareil.

Carrosserie et bandeau de commandes

Nettoyez avec un chiffon humide.
- Si nécessaire, utilisez un dédTergent neutre (n'employez pas de poudre à récurer).

Joint de la porte

• Nettoyez de temps en temps avec un chiffon humide.

DIAGNOSTIC RAPIDE

La machine à laver est équipée de systèmes de sécurité automatiques qui déetectent précocement les anomalies et vous permettent de réagir en conséquence.

Il ne s'agit cependant souvent que de petites pannes auxquelles il est très facile de remedier. Par exemple :

*L'appareil ne démarre pas, aucunvoyant ne s'allume.

Veuillez vérifier :

• si l'appareil est branché;

• si la prise de courant fonctionne correctement (avec une lampe de chevet, par exemple).

*L'appareil ne demarre pas, mais le voyant "Marche/Arrêt" est allumé.

Veuillez vérifier :

• si la porte est fermée correctement. Ouvrez-la, puis refermez-la;
• si un programme a été sélectionné;
• si le robinet est bien ouvert.
  *L'appareil s'arrête pendant le programme.
  Veuillez vérifier :
• si la touche "Arrêt Cuve Pleine" est enclenchée : supprimez cette option en appuyant une nouvelle fois sur cette touche ;
• si le robinet est ouvert;
• si la pompe ou le filtrer n'est pas bouché (voir le chapitre "Nettoyage du filtré");
• si la sécurité hydraulique est activée (voir "Défaut Hydrosécurité").
  *L'eau n'arrive que lentement ou pas du tout.

Arretez l'appareil en appuyant sur la to

"Marche/Arrêt" et débranchez-le.

Veuillez vérifier :

• si le robinet est ouvert à fond et si la pression d'arrivee d'eau est suffisante ;
• si le tuyau d'arrivée d'eau n'est pas pié;
• si le filtré du tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien");
• si I'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée ;

Tuvau(x) d'arrivée d'eau

• Verifiez régulierement que le tuyau d'arrivée d'eau ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le.

• si l'appareil est équipé d'un tuyau de sécurité et la soupape de sécurité est ouverte (voyant rouge dans le verre-regard de la soupape de sécurité). Dans ce cas, remplacez par un nouveau tuyau de sécurité.

Rebranche l'appareil.

Appuyez sur la touche "Marche/Arrêt" pour poursuivre le programme (n'ajoutez pas de dédTenger pour ce programme).

*L'appareil ne vidange pas.

Arrétez l'appareil en appuyant sur la touche

"Marche/Arret" et débranchez-le.

Veuillez vérifier :

• si la touche "Arrêt Cuve Pleine" est enclenchée : supprimez cette option.
• si le tuyau de vidange n'est pas plie (voir le chapitre "Installation");
• si la turbine de la pompe n'est pas obstruée (voir le chapitre "Nettoyage du filtré");
• si I'eau se trouvant dans le tuyau de vidange n'est pas gelée ;

S'il reste de l'eau dans le tambour, vous pouvez la vidanger en suivant les instructions fournies dans le chapitre "Vidange de l'eau résiduelle").

REMARQUE IMPORTANTE: Avant de vidanger,

assurez-vous que le bain lessiviel est refroidi. Rebranche la machine.

Appuyez sur la touche "Marche/Arrêt" pour poursuivre le programme (n'ajoutez pas de dédTagent pour ce programme).

En cas de persistence du problème,appelez le ServiceApres-Vente (voir le chapitre "Service
Aprees-Vente").

*Le détergent et les produits additifs ne sont pas écavés correctement.

Veuillez vérifier :

• si le bac à produits est bien installé et n'est pas bouché (voir le chapitre "Nettoyage et entretien");
• si le filtré du tuyau d'arrivée d'eau n'est pas bouché (voir le chapitre "Nettoyage et entretien").

*L'appareil vibre pendant l'essorage.

Veuillez vérifier :

• si l'appareil est bien horizontal et si tous les pieds sont régles (voir le chapitre "Installation");
• si le bridage de transport a eté rétièrè. Avant demettre l'appareil en service, il faut OBLIGATOIREMENT rérirer le bridage de transport (voir le chapitre "Installation").
  *Le linge n'est pas essoré du tout ou pas assez essoré.

Remarque: l'appareil est équipé d'un système de détction et de correction de balourd. Si vous lavez des pieces de grandes dimensions (sortie de bain, par exemple), il se peut que le système de correction de balourd réduise automatiquement la vitesse d'essorage ou l'interr compromise s'il détecte un balourd trop important au début de l'essorage, et ce afin de préserver l'appareil.

La formation extréme de mousse peut également empêcher l'appareil d'essorer.

Veuillez vérifier :

• si la turbine de la pompe n'est pas obstruée (voir le chapitre "Nettoyage du filtré");
• si, à la fin du programme, le linge est encore humide : ajoutez évientuèlement d'autres vêtements et redémarrez un programme d'essorage ;
• s'il y a de la mousse sur le linge: redémarrez un programme de rincege-essorage, pour éliminer l'excess de détergents.

Défaut Hydrosécurité (son les modèles).

(La pompe fonctionne).

La panne d'hydrosécurité peut être déclenchée par :

• une formation excessive de mousse;
• une fuite au niveau du tuyau d'arrivée d'eau ou dans l'appareil.

Arretez l'appareil en appuyant sur la touche

"Marche/Arrêt", débranchez l'appareil et fermez le robinet.

Inclinez delicatement l'appareil vers l'avant pour permettre a I'eau de s'évacuer.

Rebranche la machine.

Ouvrez l'arrivée d'eau (si la touche "Marche/Arrêt" n'est pas enforcée et que la machine commence à se replir, fermez le robinet d'arrivée d'eau et contactez le Service Àpreš-Vente).

Selectionnez à nouveau le programme désiré et appuyez sur la touche "Marche/Arrêt" pour le redémarrer.

En cas de persistance du problème, appelez le Service ÀpRES-Vente (voir le chapitre "Service ÀpRES-Vente").

SERVICE APRÉS-VENTE

Avant de contacter le Service Avres-Vente :

1. Vérifiez s'il n'est pas possible de remédier vous-même au début (voir le chapitre "Diagnostic rapide").
2. Redémarrez le programme pour vérifier que l'inconvenient a été eliminé.
3. Si l'appareil ne fonctionne toujours pas correctement,appelez le ServiceAprès-Vente.

Communiquez :

• Le type de panne.
• Le modele exact de l'appareil.
• Le code Service (numéro après le mot SERVICE).

SERVICE

0000 000 00000

L'étiquette Service ÀpRES-Vente se trouvés dans le couvercle du filtre ou à l'arrête de l'appareil.

• Voiture adresse complete.
• Voiture numero de téléphone et le préfixe.
  Vous doivent contacter en priorite le Service
  Après-Vente du Revendeur qui vous a fourni l'appareil.

TRANSPORT ET DÉPLACEMENT

1. Debranchez l'appareil.
   2.Fermez le robinet.
2. Debranchez le tuyau d'arrivee d'eau et de vidange.
3. Laissez couler le reste de l'eau hors de l'appareil et des tuyaux (voir le chapitre "Nettoyage du filtré").
   Attendez que l'eau soit froide pour éviter tout accident.
4. Pour facilitier le déplacement de la machine, tirez un peu la poignée située en bas à l'avant (en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. ÀpRES le déplacement, repoussez la poignée dans sa position stable d'origine.
5. Remettez le bridage de transport en place pour transporter la machine.
6. Transportez la machine à laver verticalément.
   REMARQUE IMPORTANTE : N'utilisez pas l'appareil quand la poignée est tirée.

INSTALLATION

Retrait du bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement évientuel de L'appareil en cours de transport.

Il faut obligatoirement restirer le bridage de transport avant d'utiliser la machine.

1. Dévissez les deux vis A et les quatre vis B avec un tournévis plat ou une clé pour 6 pans de 8 (clé à "pipe").
2. Retirez le bridage de transport.
3. Replacez les quatre vis extérieures B sur la machine et serrez-les.
4. Enlevez les deux obturateurs C du support de tuyau et clipsez-les dans les orifices de la machine D.

Remarque : n'oubliez pas de remettre les quatre vis extérieures en place et de les resserrer.

Réglage des pieds

Installez l'appareil sur une surface plane, à proximé des connexions électriques, d'eau et d'évacuation.

Compensez les petites inégalités du sol en réglant les pieds de l'appareil (n'insérez sous les pieds ni morceau de bois, ni carton, etc.):

1. Desserrez le contre-écrou à l'aide de la clé fournie.
2. Reglez la hauteur du pied à la main.
3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

Assurez-vous que les quatre pieds reposent tous correctement sur le sol et que la machine est bien horizontal et stable (avec un niveau).

L'appareil peut être installé dans un espace de 40 cm de largueur et de 63 cm de profondeur.

Remarque: si vous installez la machine sur de la moquette épaissé, veuillez garantir un espace sous la machine pour permettre à l'aide de circuter, en réglant les pieds.

Raccordement du tuyau d'arrivée d'eau

1. Vissez soigneusement le tuyau d'arrivée sur le robinet, à la main.
2. Verifiez que le tuyau n'est pas pié.
3. Verifiez l'étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond.

Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa - en conformité avec EN 50084).

Vérifiez régulierement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplaceze-le.

La machine à laver peut être branchée sans clapet anti-retour.

Sécurité hydraulique

(selon les modeles)

• Vissez le tuyau au robinet d'arrivée d'eau. Ou/rez le robinet à fond et vérifie l'étanchéité du raccordement.
  L'appareil ne doit enaucun cas etre connecte au mitigeur d'unchauffe-eau non pressurise！
• Le tuyau d'arrivée d'eau et son boîtier plastique (selon les modèles) contiennent des composants électriques : le tuyau flexible ne doit pas être coupé et le boîtier ne doit pas être immergé dans l'eau.
• Si le tuyau flexible est endommagé, débranchez immédiatement l'appareil et remplaceze-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec securité hydraulique de 3 m de long(disponible auprès du Service Avec-Vente ou chez vous Revendeur).Assurez-vous que l'opération est réalisée par un technicien qualifié.

Raccordement du tuyau de vidange

1. Decrochez le tuyau de vidange des fixations de gauche et de droite, voir la flèche A sur la figure.

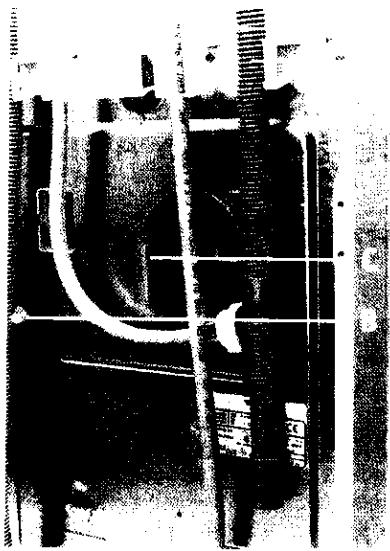

Remarque importante :

N'enlevez PAS le raccord du tuyau de vidange du cote gauche, voir la flèche B sur la figure. Sinon, il y aurait un risque de fuite et de brûlure avec l'eau chaude.

1. Fixez la crosse de vidange (C) à l'extremité libre du tuyau de vidange.
2. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange. Les petits éviers ne conviennent pas. Le bord de l'évier ne doit pas se situer à plus de 100 cm du sol.

Si vous deveze rallonger le tuyau, utilisez un tuyau flexible de mêmes dimensions et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Longueur maximaleduyau devidange: 2,50m.

Hauteur d'ecoulement maxiale (crosse de vidange): 100 cm.

Hauteur d'ecoulement minimale: 55 cm.

Remarque importante :

Vérifiez que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.

ELECTRICAL CONNECTION

A. Sélecteur de programme
B. Sélecteur de température
C. Sélecteur de vitesse d'essorage
D. Touche "Marche/Arrêt"

:option/Oui:dosage{necessaire

1) N'utilise pas de détergents liquides.
2) Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est limitée à 800 tr/min.
3) Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est nulle.

Programme	Symbole d'entretien	Type de linge / Remarques	Charge max. kg	Détergents et produits additives				Options		Tempora-ture °C	Vitesse d'essorage max. tr/min
				Pré-lavage	Lavage prin-	Assou-plissant	Eau de javel	Rinçage Plus	Arrêt Cuve Pleine
Coton avec prélavage	95	Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton, très sales.	5,0	Oui 1)	Oui	*	*	*	*	Max. 90	850
Synthétique avec prélavage		Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées avec du coton, très sales.	2,0	Oui 1)	Oui	*	—	*	*	Max. 60	800 2)
Délicat avec prélavage		Rideaux et tissus délicats (robes, jupes, chemises, corsages, etc.) très sales.	1,5	Oui 1)	Oui	*	—	—	*	Max. 40	800 2)
Coton	95	Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton, de moyennement à très sales.	5,0	—	Oui	*	*	*	*	Max. 90	850
Couleurs		Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton, moyennement sales.	3,0	—	Oui	*	—	*	*	Max. 60	850
mAgic 40°	40	Vêtes en coton et/ou synthétiques, de légèrement à moyennement sales.	3,0	—	Oui	*	—	*	*	Max. 60	850
Synthétique		Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées avec du coton, de moyennement à très sales.	2,0	—	Oui	*	—	*	*	Max. 60	800 2)
Synthétique fragile		Vêtes d'extérieur et de sport en coton, polyester, polyamide ou fibres mélangées avec du coton, moyennement sales.	1,5	—	Oui	*	—	*	*	Max. 60	800 2)
Délicat		Rideaux et tissus délicats (costumes, jupes, chemises, chemisiers, etc.).	1,5	—	Oui	*	—	—	*	Max. 40	800 2)
Laine		Lainages déclarés lavables en machine, portant le label pure laine vierge. Si l'options "Arrêt Cuve Pleine" est séLECTIONnée, ne pas laisser le linge trop longtemps dans l'eau.	1,0	—	Oui	*	—	—	*	Max. 40	800 2)
Soie		Vêtes en lin, soie, laine et viscosse portant le label "lavable à la main". Si l'options "Arrêt Cuve Pleine" est séLECTIONnée, ne pas laisser le linge trop longtemps dans l'eau. Sans essorage.	1,0	—	Oui	*	—	—	*	Max. 30	— 3)
Rinçage + Essorge doux	—	Ce programme permet d'ajouter de l'amidon ou de l'assouplissant pour le lavage du linge délicat.	2,0	—	—	*	—	—	*	—	800 2)
Rinçage + Essorge	—	Ce programme permet d'ajouter de l'amidon ou de l'assouplissant pour le lavage du coton ou du lin.	5,0	—	—	*	—	—	*	—	850
Essorge	—	Ce programme permet un essorgement intensif du coton ou du lin à la vitesse d'essorgage maximaile.	5,0	—	—	—	—	—	—	—	850
Essorge doux	—	Ce programme permet un essorgement court du linge délicat à une vitesse d'essorgage réduite.	2,0	—	—	—	—	—	—	—	800 2)
Vidange	—	Vidange uniquement, sans cycle d'essorage. Autre façon de terminer le programme après un "Arrêt Cuve Pleine".	—	—	—	—	—	—	—	—	—

N.B. Cette machine est contrôlée par des capteurs. Veuillez éviter un dosage excessif de détergent.

DONNÉES SUR LA CONSOMMATION D'ÉNERGIE ET D'EAU

Programme	Sélecteur de température (°C)	Charge (kg)	Eau (l)	Énergie (kWh)	Durée approx. du programme (heures : minutes)
Coton	90	5,0	63*	1,80	2:05
Coton	60	5,0	55	1,15	2:05
Coton	40	5,0	55	0,55	2:05
Magic	40	3,0	49	0,48	1:00
Synthétique	60	2,0	56	0,80	1:35
Synthétique	40	2,0	50	0,40	1:30
Délicat	40	1,5	60	0,55	0:50
Laine	40	1,0	60	0,50	0:40
Soie	30	1,0	60	0,30	0:50

Les programmes avec prélavage durent environ 15 minutes de plus que les programmes sans prélavage. Les données relatives à la consommation d'eau et d'énergie ont été mesurées dans les conditions normales prêvues par la norme CET 60 456. Ces valeurs peuvent toutefois varier en fonction de la pression de l'eau, de la température de l'eau, de la charge et du type de linge.
Les données figurant sur l'étiquette "Énergie" font reférence au programme "Coton 60^ ".
* Afin de réduire la température de l'eau, un peu d'eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

PREPARATION DE CYCLE DE LAVAGE

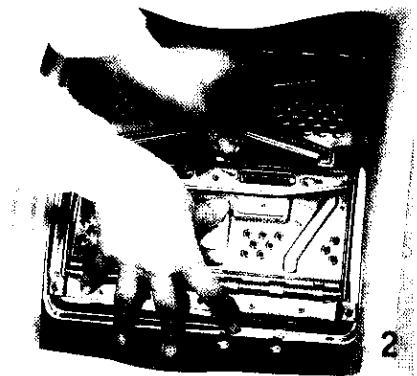

1. Chargez la machine, fermez les portes du tambour et vérifie qu'elles sont bien verrouillées.
2. Versez le détergent et les produits additifs dans le bac à produits comme suit, sans dépasser le repère "MAX":
   Lessive pour prélavage et lavage principal
   Lessive pour lavage principal sans prélavage
   Assouplissant et produit amidonnant
   Eau de Javel
3. Detachants
   Anticalcaires (si nécessaire)
4. Tournez le sélecteur de programme jusqu'à un programme désiré.
5. Tournez le sélecteur de température sur la température désirée.
6. Tournez le sélecteur de vitesse d'essorage jusqu'à la vitesse désirée. Si vous scélectionnez la vitesse d'essorage "0", l'essorage final est annulé, mais pas les essorages intermédiaires. Ce programme est suivi d'un cycle de vidange.

SELECTION DE L'OPTION DÉSIREE

Vous pouvez selectionner ou deselectioneuner une option a n'importe qu'elle phase du programme. L'option peut etre activee aussi longtemps que la phase correspondante du programme n'est pas encore executee.

• Un cycle de rincege supplémentaire est ajusté pour assurer un rincege plus intensif du linge.
  Particulierement conseillée dans les régions possedant une eau extrémement douce, pour le linge des bébés et des personnes allergiques.

Touche "Arrêt Cueva Pleine"

• Le linge non essore reste dans la dernière eau de rincege, permettant ainsi d'éviter le froissage et la décoloration du linge.
• Cette option est particulièrement conseillée pour les programmes "Synthétique", "Délicot" et "Magic 40".
• Elle est particulièrement utile si vous désirez remettre l'essorage à plus tard ou ne pas essorer.

Remarque: Le selecteur de programme s'arrête sur la position .

Appareil en "Arrêt Cuve Pleine":

• Appuyez à nouveau sur la touche "Arrêt Cuve Pleine": le programme se terminera automatiquement par l'essorage sélectionné.
• Si vous ne désirez pas essorer le linge, appuyez sur la touche "Marche/Arrêt", amenez le sélecteur de programme sur le programme "Vidange" et appuyez à nouveau sur la touche "Marche/Arrêt".

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche "Marche/Arrêt". Levoyant correspondant à la touche "Marche/Arrêt" s'allume.

Remarque: En cas de panne de courant ou de déconnexion de l'appareil pendant le cycle, le programme redémarrera au point où il a été interrompu.

FIN DU CYCLE DU LAVAGE

• Le sélecteur de programme est sur la position Stop "O".
• Appuyez sur la touche "Marche/Arrêt" pourmettre l'appareil hors tension.
• Annulez les options.
• Fermez le robinet.
• Attendez que la porte se déverrouille (environ 1 minute).
• Ouvrez la porte de l'appareil et les portes du tambour et retirez le linge.

CHANGEMENT DE PROGRAMME EN COURS DE CYCLE

1. Arretez l'appareil en appuyant sur la touche "Marche/Arret".
2. Sélectionnéz le nouveau programme.
3. Démarrez le programme en appuyant à nouveau sur la touche "Marché/Arrêt".

INTERRUPTION DE PROGRAMME/PAUSE

Si, pour une raison quelconque, vous désirez interrompè le programme pendant un certain temps et le poursuivre ultérieurement :

1. Appuyez sur la touche "Marche/Arret".
2. ÀpRES la pause voulue, appuyez à nouveau sur la touche "Marche/Arret".

ANNULATION DE PROGRAMME

1. Arretez l'appareil en appuyant sur la touche "Marche/Arrêt".
2. Positionnez le selecteur de programme sur "Vidange".
3. Appuyez à nouveau sur la touche "Marche/Arrêt" pour démarrer le programme "Vidange".
