MODE D'EMPLOI GYROPODE WISPEED

Photo non contractuelle

Trottinette Electrique WISPEED SUV1000

MANUEL D'UTILISATION

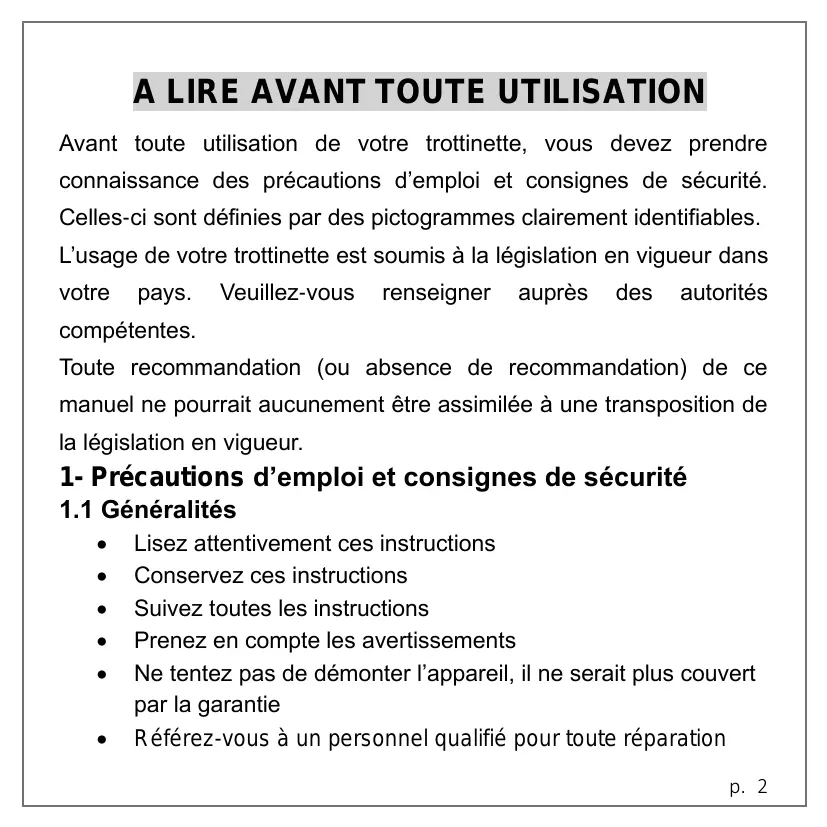

A LIRE AVANT Toute UTILISATION

Avant toute utilisation de votre trottinette, vous doivent prendre conscience des précautions d'emploi et consignes de sécurité. Celles-ci sont définies par des pictogrammes clairment identifiables. L'usage de votre trottinette est soumis à la législation en vigueur dans votre pays. Veuillez-vous renseigner auprès des autorités compétentes.

Toute recommmandation (ou absence de recommmandation) de ce manuel ne pourrait aucunement etre assimilée à une transposition de la législation en vigueur.

1- Précautions d'emploi et consignes de sécurité 1.1 Généralités

• Lisez attentivement ces instructions
• Conserve ces instructions
• Suívez toutes les instructions
• Prenez en compte les averissements
• Ne tentez pas de démonter l'appareil, il ne serait plus couvert par la garantie
• Référez-vous à un personnel qualifié pour toute réparation

1.2 Consignes de sécurité & précautions d'emploi

• L'utilisation de la trottinette est interdite aux enfants de moins de 12 ans.
• L'utilisation de votre trottinette ne convient pas aux femmes enceintes et aux enfants de moins de 16 ans.

• Cet apparéil peut être utilisé par des enfants à partir de 12 ans sous la surveillance d'unadulte, et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles soient correctement surveillées ou qu'elles aient reçu par une personne responsable de leur sécurité des instructions préalables relatives à l'utilisation de l' apparéil en toute sécurité et que les risques encourus soientapprophendés.

• Les enfants ne doivent pas jouer avec l'appareil.

• Vérifiez régulièrement que votre trottinette est en bon état, lisez attentivement ce manuel et assurez-vous d'avoir bien compris toutes les informations sur le produit avant de l'utiliser.

Le nettoyage et l'entretien de l'appareil par l'usage ne doit pas etre effectués par des enfants.

• Avant chaque usage, vérifie l'etat général de votre trottinette (état des pneus, freins, batterie, phare, feu arrière)
• Voiture trottinette compte des pieces soumises à échauffement comme le disque de frein et les roues. Il est interdit de toucher à ces éléments moins d'une heures après l'utilisation de votre trottinette.
• Il est fortement recommendé à tout utiliser de porter des protections adéquates lors de l'utilisation de votre trottinette pour éviter tout dommage corporel en cas de chute : chaussures, casque, gants, genouillères, couidières.
• Rechargez complètement la batterie de votre trottinette avant la première utilisation.
• N'utilisez pas votre trottinette dans des endroits fréquentés lors de votre première utilisation. Un temps d'adaptation est nécessaire pour maîtriser le produit.
• Repliez toujours la béquille avant toute utilisation.
• ÀpRES l'usage, stabilisez la trottinette en dépliant la béquille sur un terrain plat.
• L'utilisation sur la voie publique est reglementée. Vous doivent emprunter prioritairement les pistes cyclables. En l'absence de celles-ci, vous pouvez rouler exclusivement sur les routes

limités à 50 km/h. Hors agglomération, vous ne pouvez rouler que sur les voies vertes et les pistes cyclables.

• Sur les troitoirs, les zones piétonnes, les immeubles ou tout autre lieu dédié aux piétons, vous devez vous déplacer avec votre trottinette à la main.
• Renseignez-vous auprès des autorités locales afin de connaître les restrictions éventuelles de circulation

Veillez à respecter les marquages au sol, la signalisation, ainsi que le code de la route. Laissez passer les piétons lorsque vous roulez avec votre trottinette.

N'hésitez pas à signaler votre présence aux autres usagers via l'avertisseur sonore (sonnette).

• Lorsque vous roulez avec d'autres personnes, maintenez une distance de sécurité d'au moins 6 mètres entre vous pour diminuer les risques de collisions.
• Adaptez votre vitesse (et votre distance de sécurité) en fonction de votre environnement afin de pouvoir arrêter votre trottinette à tout moment.

• Ne démarrez pas et ne vous arrêtez pas de manière brute.

Veillez à toujours être visible de tout le monde. La nuit ou dés que la luminosité baisse, allumez votre phare avant, votre feu

arrière, portez un gilet (ou autre équipement rétroréflchéissant)

• Gardez toujours vos mains sur le guidon lors de l'utilisation de votre trottinette. L'usage du Smartphone ou tout autre objet en roulant est interdit. L'utilisation d'écouteurs ou de casques audio est interdite.
  Il est interdit de circuler à plusieurs sur votre trottinette.
• Le poids maximum supporté par la trottinette est de 100kg .
• Le poids minimal pour utiliser la trottinette est de 20kg .
• Le non-respect de ces recommendations de poids alters le performance d'accelération et de freinage de votre trottinette et peut vousmettre en danger en réduisant sa capacité de décelération ou d'arrêt en toute sécurité.
• Conservez l'équilibre de votre corps lorsque vous faites des virages afin d'éviter de tomber à cause du déplacement de votre centre de gravité ou de vitesses élevées.
• Gardez toujours vos pieds sur le repose-pied lorsque vous roulez.
• Ne pas sauter d'obstacles avec votre trottinette.
• Ne pas sauter sur le plateau de votre trottinette.
• Évitez de rouler sur des routes jonchées d'objets épars, tels que des branches, des déchets ou des petites pierres.

• Ne roulez pas avec votre trottinette sur des routes représentant des obstacles ou suroutes glissantes représentant un risque de perte d'adhérence comme sur la neige, la glace ou l'eau. Cela pourrait provoquer une perte d'adhérence et entrainer des dommages corporels et matériels.
• Évitez de rouler sur des pentes raides. N'utilise pas votre trottinette sur des pentes trop importantes, l'angle maximal d'inclinaison est de 15^ . La prise de vitesse dans une descente trop raide peut entrainer une surchauffe des moteurs et de la batterie et réduire votre capacité de freinage en toute sécurité.
• Adoptez toutes les mesures de sécurité nécessaires lorsque vous apprenez à utiliser votre trottinette. N'oubliez pas que vous pouvez vous blesser lors de la perte de contrôle, lors de collisions ou en tombant de votre trottinette.
• Si un accident de la circulation se produit lorsque vous roulez avec votre trottinette, restez calme, sécurisez les lieux et attendez le personnel compétent qui généra la situation de manière responsable et légale.
• N'utilisez pas votre trottinette dans un environnement non sécurisé, à savoir dans des endroits où se trouvent des produits inflammables, de la vapeur, des liquides, de la

poussière ou des fibres risquant de provoquer un incendie ou une explosion.

• Le crochet rouge situé sur la potentie fait partie du système de piage ne doit enaucun cas etreutilise comme portebagage.
• Le garde boue arrête ne doit pas etre utiliser comme frein.
  Vous risqueriez d'endommager votre trottinette sans reussir à baisser votre vitesse.
• Le cable couple externe du transformateur ne peut pas etre remplaced. En cas d'endommagement du cordon, il convient demettre le transformateur au rebut.
• Veiliez à débrancher la prise du secteur avant de déconnecter le cable d'alimentation
• L'utilisation sous l'emprise d'alcool ou/et de stupéfiants est interdite.

• Cet engin étant un vehicule motorisé, une assurance Responsabilité Civile est obligatoire pour la conduite de cet engin.

Logicom se dégage de toute responsabilité en cas de dommage corporel et matériel imputable à une utilisation du produit non conforme à la notice d'utilisation.

Entrez ci-dessous le code de déverrouillage de votre trottinette :

1.3 Utilisation et charge de la batterie

• Si vous trottinette s'arrête à la suite d'une surchauffe, placez-la dans un endroit sec et frais et attendez que la batterie et le moteur refroidissant avant de la réutiliser.
• Pour recharger la batterie, utilisez uniquement l'adaptateur secteur fourni avec votre appareil. N'utilisez aucune alimentation ou dispositif électrique autres que celui fourni avec l'ordinateur.
• La prise électrique à laquelle l'appareil est branché doit être installée pres de l'équipement et doit toujours être facilement accessible. Évitez que quelqu'un ne puisse marcher sur le cable électrique (ou trabucher à cause de ce dernier).
• La durée de vie de la batterie dépend en grande partie de l'utilisation que vous en faites. N'exposez pas la batterie à des températures inférieures à 0^ ou

0°

supérieures à 45^ . Son fonctionnement pourrait en etre alteré.

• Ne laissez pas la batterie en charge prolongée lorsqu'elle n'est pas utilisé.
• Ne tentez pas de démonter ce produit pour acceder à la batterie.
• Ne pas démonter, ouvrir ou déchiqueter les éléments de la batterie. Ne pas jeter la batterie dans le feu ou dans l'eau. Ne pas charger la batterie si la température ambiente dépasse 45^ .
• En cas de fuite de la batterie, prenez garde à ne pas laisser le liquide entre en contact avec la peau ou les yeux, si c'est le cas, laver abondamment à l'eau et consulter un médecin.
• Pour toute réparation ou pour le remplacement de la batterie, adressez-vous à un technicien qualifié.
• Mettre au rebut la batterie et l'équipement séparément. Ne pasmettre la batterie au rebut avec les déchets menagers, pour toutes informations complémentaires au sujet du recyclage de la batterie, contacter votre municipalité, votre déchetterie locale ou le point de vente dans lequel vous avez achété ce produit.

2- Présentation générale du produit

2.1 À propos de la WISPEED SUV1000

La WISPEED SUV1000 est une trottinette électrique à deux roues. Son fonctionnement simple, ses commandes flexibles, sa résistance aux éclaboussures & son respect de l'environnement sont vos最好的s alliés pour vous déplacer en

milieu urbain.

2.2 Contenu de l'emballage

1xTrottinette Electrique WISPEED SUV1000
- 1x Chargeur secteur (Modèle : FY-4202000 ; Fabricant : JIANGXI FU DIAN YOU PIN TECHNOLOGY CO.,LTD ; Entrée : 100-240 VCA, 2.5 A, 50-60 HZ ;

Sortie:42,0VCC,2A)

1x Manuel d'utilisation
1x Clé Allen de 3 mm
1x Embout de gonflage des pneus

AVERTISSEMENT ! : Afin de protégger au mieux vous trottinette lors d'un évientuel envoi en SAV, nous vous recommendons fortement de conserver l'emballage.

Celui-ci pourra vous éviter un dommage lors du transport qui ne serait pas pris en compte dans la garantie.

Retrouvez toutes les dernières versions des notices des produits WISPEED sur notre site internet www.wispeed.net

p. 11

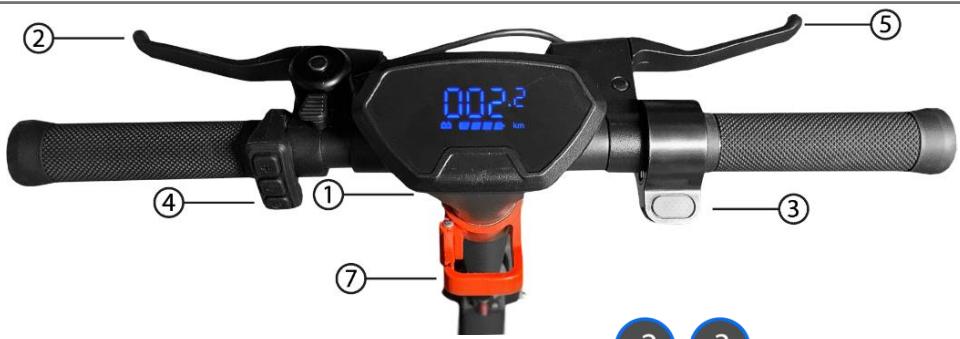

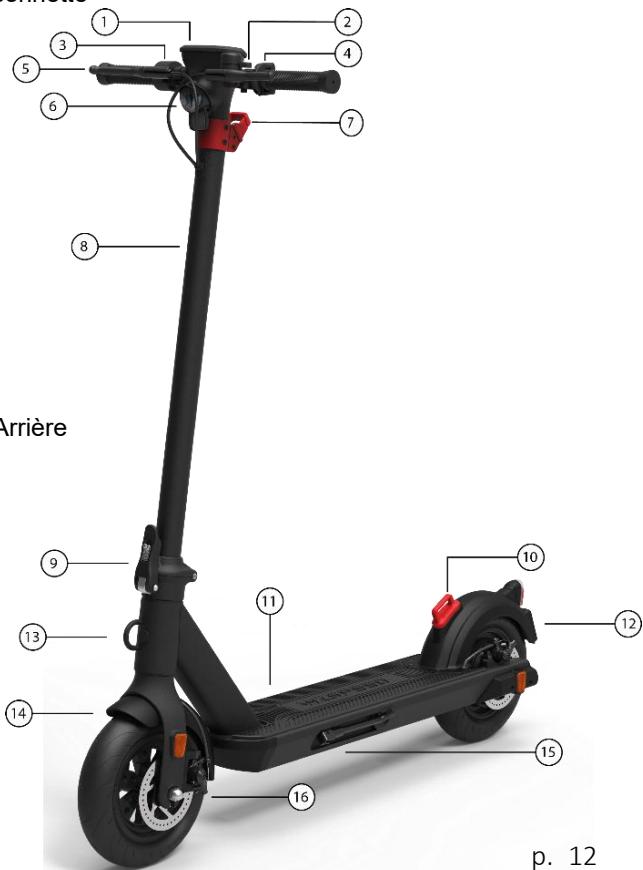

2.3 Description de la trottinette

1. Ecran
2. Poignée de frein arrêté + sonnette
3. Accelerateur
4. Boutons de contrôle
5. Poignée de frein arrêté
6. Phare et reflecteur avant
7. Crochet de verrouillage
8. Potence
9. Systeme de verrouillage
10. Boucle de verrouillage
11. Connecteur de charge
12. Feu, Garde-boue et Roue Arrière
13. Anneau d'attache
14. Garde-boue et Roue Avant
15. Béquille
16. Disque et patin de frein

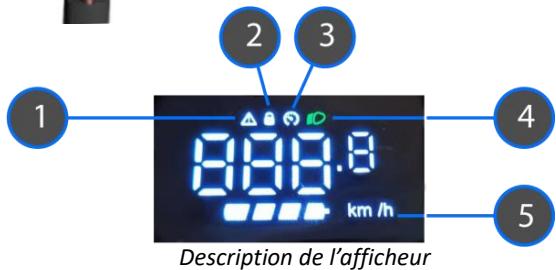

Description de l'afficheur :

1. Indicateur d'Erreur
2. Verrouillage électronique
3. Régulateur de Vitesse Actif
4. Phare Avant Actif
5. Unité de vitesse

Si l'Indicateur d'Erreur s'allume, veuillez vous arrêté immédiatement et noter le code d'erreur qui s'affiche.

Comment fonctionné le code de verrouillage :

Votre trottinette dispose d'un verrou électronique. Pour le débloquer, appuyez sur le bouton d'alimentation . Puis, entrez votre code à 3 chiffres en vous aidant des boutons + et - pour faire changer le chiffre actuel. Pour passer au chiffre suivant, appuyez à nouveau sur le bouton . Une fois votre code saisi, validez-le en appuyant deux fois rapidement sur le bouton . Le code par défaut est 000.

Pour réenclenger le verrou, il suffit d'etreindre la trottinette en maintainant p. 13

La trottinette s'eteint toute seule et se verrouille après 5 minutes d'inactivité.

Comment changer le code de la trottinette :

Une fois déverrouillée, appuyez sur les boutons - et pendant 10s puis entrez votre nouveau code comme précédemment, puis validez le code avec deux appuis sur le bouton

Comment démarrer la trottinette :

Pour démarrer la trottinette, aidez-vous de votre pied pour la lancer et atteindre une vitesse de 3km / h . Vous devrez ensuite appuyer sur la gachette d'accelération pour démarrer.

Rapport de vitesse :

• Rapport 1 : vitesse maximum 20 km/h
• Rapport 2 : vitesse maximum 10 km/h

Une fois déverrouillée, appuyez sur les boutons + et - pour alterner entre les deux rapports.

Régulateur de vitesse :

Votre trottinette possède un régulateur de vitesse qui s'active lorsque vous restez à une vitesse constante pendant plus de 10 secondes ; Vous pouvez alors relâcher l'accélérateur et la trottinette gardera une vitesse constante correspondante à la vitesse maintainue pendant 10s.

Pour le désactiver, il vous suffit alors d'effectuer une légère pression sur l'une des poignées de frein ou d'appuyer de nouveau sur l'accéléateur.

2.4 Montage de la trottinette

1. Dépliez la trottinette selon la procédure ci-dessous et verrouillez la position
2. Insérez l'ensemble de poignées dans la potentie
3. Faites monter le corps rouge du crochet de fixation jusqu'en haut de la potentie et vissez les 4 vis (2 de chaque côte de la potentie). Faites attention à bien aligner les trous de la potentie avec ceux présents sur la partie interieure de l'ensemble de poignées : le montage ne doit pas êtreforcé.

2.5 Pliage de la trottinette

Pour déplier la trottinette, rabattez d'abord la béquille puis :

A. Décrochez le crochet de fixation du garde boue en exerçant une légère pression sur le mécanisme de fermeture, décalez la potentie sur la droite puis redressez la potentie
B. En vous aidant de votre main, poussez le fermoire contre la potentie jusqu'au « cliç ». La potentie doit être complétement remontée

Pour plier la trottinette:

A. En vous aidant de votre index, faites glissez la partie saillante du loquet vers le bas, puis avec vos autres doigts, tirez le loquet
B. Abaissez la potentie puis faites glisser le crochet de fermeture afin qu'il soit dans la boucle du garde-boue arrriere. Un mouvement de gauche à droite de la potentie peut être requis. Dépliez la béquille pour assurer plus de stabilité.

3- Consignes d'utilisations

Vos expériences en matière de conduite de bicyclettes, d'automobiles, de ski et d'utilisation d'autres moyens de transport similaires peuvent s'appliquer à nos produits et vous aider à<mieux manipuler votre trottinette.

• Avant chaque déplacement, vérifie que les pneus ne sont pas endommagés et qu'aucune vis de la trottinette n'est desserrée. Si vous constaze quoi que ce soit d'anormal, contactez votre revendeur local.
• N'apportez aucune modification aux pieces de votre trottinette, car cela risquerais de réduire ses performances, de l'endommager et même de provoquer éventuellesment de graves blessures.

3.1 Limitation du poids pour les utilisateurs

Il existe plusieurs raisons aux limitations de poids :

1. Garantir la sécurité de l'utilisateur.

2. Éviter un endommagement de la trottinette en raison d'une surcharge.

3. Poids minimum: 20kg .

4. Poids maximum: 100kg .

3.2 Distance de parcours maximale

La distance de parcours maximale varie en fonction de plusieurs facteurs comme :

• Le terrain : Un terrain lisse et plat augmente la distance de parcours. Un terrain en pente réduit cette distance.
• Le poids du corps : Le poids du corps de l'utilisateur a un impact sur la distance de parcours.
• La température ambiente : Le fait d'entreposer et d'utiliser votre trottinette à la température conseillée peut augmenter la distance de parcours. A l'inverse, utiliser la trottinette en dehors de ces paramètres de température réduit cette distance.
• La vitesse et les habitudes de conduite : Une vitesse de fonctionnement régulière et basse augmente la distance de parcours. A l'inverse, des démarrages, des arrêts, des accelérations et ralentissements fréquents réduisent la distance de parcours.
• Lorsque la batterie est pleine, la distance maximale qui peut être parcourue est d'environ 40 km.

3.3 Limits de vitesse

La vitesse maximale de votre trottinette en vitesse 1 (L1) est de 20km / h
La vitesse maximale de votre trottinette en vitesse 2 (L2) est de 10km / h

3.4 Freinage

Votre trottinette possède un frein électrique (à l'arrière) associé à deux freins à disque (avant & arrière) ce qui lui confère un freinage efficace mais devant être bien maitrisé. Notre feu arrière s'éclaire dés que vous activez l'un des freins pour alerter les autres utilisateurs de la route.

Faites donc bien attention aux points suivants :

Pour ralentir, si le régulateur de vitesse est activé, appliquez une légère pression sur une des poignées de frein ou rappuyez sur l'accélérateur afin de désactiver celui-ci et ralentir. Sinon, relâchez simplement l'accélérateur.
Pour freiner, n'appuyez pas trop fort sur la poignee de frein. Un freinage brutal peut entraîner un déséquilibre et une chute ; enoncez graduèlement la manette de frein afin de ralentir sans danger.
Il est recommandé d'appuyer d'abord sur le frein gauche (roue arrière) puis ensuite sur le frein droit (roue avant). Attention, freiner uniquement avec le frein droit peut entrainer un basculement vers l'avant.
- Ne resserrez pas votre cable de frein plus que nécessaire. La roue arrrière ne doit pas'être complètement bloquée afin de ne pas glisser lors d'un freinage d'urgence.

• Ne jamais toucher les disques des freins avec les doigts.

Le garde boue arriere n'est pas un frein et il est interdit d'appuyer sur celui-ci pour freiner. Vous risqueriez d'endommager votre trottinette sans reussir à diminuer votre vitesse.

4- Comment utiliser votre trottinette

Étape 1 : Vérifiez que le cache en silicone recouvre bien le connecteur de charge, ainsi que l'intégrité globale de votre produit.
Étape 2: Dépliez la trottinette et appuyez sur le bouton de mise sous tension pendant 1 seconde sans toucher l'accéléateur ou le frein.
Étape 3 : Une fois la trottinette allumée, posez un pied sur le plateau et avancez en donnant une impulsion sur le sol avec l'autre pied sans vous servir de l'accéléateur.
Étape 4 : Vous doivent atteindre une vitesse comprise entre 3 et 5km / h pour pouvoir utiliser l'accéléateur et passer en mode électrique. Pour accéléérer, utilisez la « gachette » proche de votre main droite. Vous pouvez modifier le rapport de vitesse à l'aide du bouton de commande.
Étape 5 : Pour freiner, utilisez les « poignées » proches de vos mains.
Étape 6 : Une fois votre parcours terminé, appuyez pendant 5s sur le bouton de mise sous tension pour éteindre la trottinette.

IMPORTANT:

Afin d'écarter tout danger, les virages brusques doivent toujours être évités lorsque vous vous déplacez à grande vitesse.

Position à adopter pour une conduite en toute sécurité

5- Utilisation et charge de la batterie

Cette section traite de la méthode de chargement, de l'entretien de la batterie, des points de sécurité et des specifications de la batterie. Afin de garantir votre sécurité et celle des autres, d'augmenter la durée de vie de la batterie et ses performances, manipuez et utilisez la batterie comme suit.

AVERTISSEMENT ! :

N'utilisez pas votre trottinette lorsque la batterie est faible ou que le système demande un arrêt sécurisé. La durée de vie de la batterie sera réduite si vous continue à utiliser la trottinette alors que la tension de la batterie est faible.

5.1 Charge de la batterie

Lorsque l'icone de la batterie sur l'écran de contrôle apparaît vide et clignote, cela signifie que la tension est faible et que la trottinette ne sera pas suffisamment alimentée en courant pour rouler normalement. Arrêtez-vous, car cela risquerait de provoquer une instability ainsi que de réduire la durée de vie de la batterie.

Pour charger votre batterie, veuillez suivre les étapes suivantes :

• Vérifiez que le connecteur de charge situé au niveau du plateau est sec.
• Connectez le chargeur secteur fourni à la trottinette via ce connecteur
• Branchez le chargeur secteur sur une prise secteur.
• Si levoyant du chargeur s'allume en rouge, cela signifie que la charge de la batterie s'effectue correctement. Si levoyant est vert, vérifie que le cable est correctement branché sur la trottinette.
  La charge complète de la WISPEED SUV1000 dure environ 5h.
  Lorsque levoyant du chargeur passe du rouge au vert,la charge est terminée.
• Débranche le cable du chargeur côte secteur puis côte trottinette.

IMPORTANT:

• Un chargement trop long risque de réduire la durée de vie de la batterie. Né laissez pas votre trottinette branchée au chargeur toute une nuit.
  Veillez à replir complètement la batterie de votre trottinette à chaque recharge afin de maximiser sa durée de vie.
• Conservez l'environnement de chargement propre et sec.
• Ne chargez pas la batterie si la prise de charge est mouillée.

5.2 Spécifications de la batterie

Modèle de la batterie	TT-DD-10.4
Type de batterie	Lithium-ion
Temps de chargement	Environ 5 heures
Tension nominale	36 V
Capacité	10,4 Ah

6- Codes d'erreur

Si un dysfonctionnement survient lors de l'utilisation de votre WISPEED SUV1000, vous verrez alors apparaitre sur l'écran un des codes d'erreur suivants :

CODE	SIGNIFICATION	APPARITION A L'ALLUMAGE	APPARITION EN FONCTIONNEMENT
2	Anomalie de l'accélérateur	Eteindre puis rallumer sans toucher à l'accélérateur	Arrêt - Retour S.A.V.
4	Anomalie du capteur moteur	Retour S.A.V.	Arrêt - Retour S.A.V.
5	Anomalie du système de freins	Retour S.A.V.	Arrêt - Retour S.A.V.

Si le problème persiste, rendez-vous sur la rubrique Assistance de notre site internet :

www.wispeed.net

7- Entretien et stockage

Votre Trottinette exige un entretien régulier. Les étapes qui suivent décrivent les étapes et exigences importantes associées à son entretien

7.1 Nettoyage

• Vérifiez que l'alimentation électrique et le cable de chargement de votre trottinette ont bien été débranchés.
  NettoyezVote trottinete avec un chiffon doux et sec.

AVERTISSEMENT!

• Voitretrottinete est certifiée IPx6. Cela signifie qu'elle résiste aux éclaboussures. Cependant, elle ne doit pas'être immergee. Ne nettoyez donc jamais la trottinete en la trempant jamais dans un quelconque liquide.
• Empêchez l'eau ou d'autres liquides de pénétrer dans la trottinette, car cela risquérait de provoquer des dommages irréversibles sur les composants électroniques. Notre produit serait alors exclu de la garantie.

7.2 Stockage

• Avant stockage, chargez entièrement votre trottinette afin d'empêcher une décharge trop importante de la batterie en raison d'une durée prolongée de non-utilisation.
• Si la trottinette est entreprisesée pendant plus d'un mois, n'oubliez pas de décharger et de charger entièrement la batterie au moins une fois tous les trois mois. Dans le cas contraire, la garantie ne prendra pas effet pour une telle néligence.

p. 23

• Ne chargez pas la batterie si la température est inférieure à 0^ . placez votre trottinette dans un environnement plus chaud (plus de 10^ ) avant le chargement.

• Vous doiventprotégiervotrecrattinettefaind'éviter une dégradation de ses performancesdue à la poussièreEntreposezvotrecrattinetteneintérieur,dans un endroit sec,àunetempératureappropriée

7.3 Etat des pneus

• Vérifiez soigneusement les roues avant et arrrière et le moyeu avant d'utiliser la trottinette. Les pneus ne doivent pas'être endommagés ou crevés.
• En cas de pneus sous gonflés, utilisez une pompé à vélo sur laquelle vous adaptez l'embout de gonflage fourni.
• Vous pouvez vérifier l'etat d'usure grâce aux témoins d'usure repérables via les 4 flèches auprès des pneus
• En cas d'usure trop importante, vous pouvez commander des pneus via notre site https://www.wispeed.net/ rubrique assistance ou contactez le service après-vente afin de procéder au remplacement des pneus.

7.4 Entretien

Voici quelques opérations basiques d'entretien que vous pouvez faire vous-même.

Avant toute intervention, laissez reposer votre trottinette au moins 1 heures.

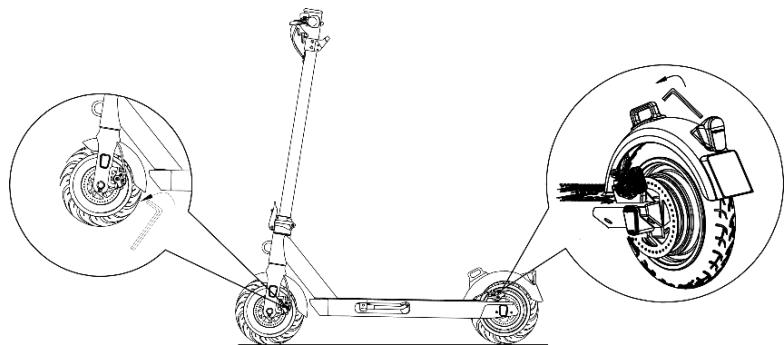

7.4.1 Entretien du système de freinage (applicable aux 2 roues) :

Pensez à mesure de l'huile lubrifiante régulièrement au niveau des deux extrémités du cable de frein afin d'assurer la longévité et le bon fonctionnement de ceux-ci.
Si le freinage est trop brusque, le cable doit etre moins tendu.
Utilise la clé Allen de 3mm fournie.
- Desserrez la vis en tournant dans le sens inverse des aiguilles d'une montre.
- Repoussez légèrement le cable vers le guidon pour « donner un peu de mou »
- Serrez la vis en tournant dans le sens des aiguilles d'une montre.
- Répétez l'opération si nécessaire pour affiner le réglage

Si le freinage est trop mou, le cable doit etre retendu.
Utilisez la clé Allen de 3mm fournie.
- Desserrez la vis en tournant dans le sens inverse des aiguilles d'une montre.
Tirez légèrement le cable de frein vers l'arrière.
- Serrez la vis en tournant dans le sens inverse des aiguilles d'une montre.
- Répétez l'opération si nécessaire pour affiner le réglage

7.4.2 Entretien de la visserie :

Vérifiez soigneusement les vis de chaque piece avant d'utiliser la trottinette. Les vis ne doivent pas etre desserrées ni trop abimées.

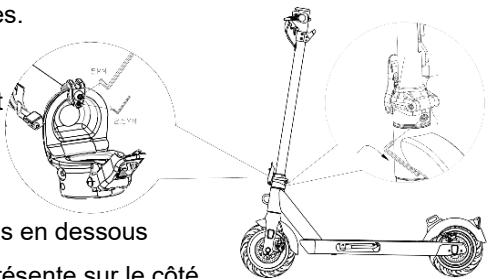

7.4.3 Réglage de la Potence :

Si vous sentez des vibrations en roulant, il est peut-être nécessaire de vérifier le serrage de la potentie. Pour cela, utilisez des clés Allen

de 5 et 2,5mm pour resserrer les vis prsentes en dessous du système de verrouillage, ainsi que la vis prsente sur le côté de la potentie.

Remarque: Vérifiez que la trottinette fonctionne normalement avant chaque'utilisation. En cas d'anomalie, ne l'utilise pas et contactez le service après-vente afin de procéder à sa réparation. Ne modifies jamais la structure de la trottinette. Toutecodification pourra entraîner un risque de blessures, et le fabricant déclinera toute responsabilité en cas de dommages consécutifs à ladite modification.

AVERTISSEMENT!

• Afin de garantir votre sécurité, ne démonze jamais votre trottinette, sous peine de voir votre garantie annulée.

7.5 Assistance

Notre site internet https://www.wispeed.net/ peut vous apporter différents supports via la rubrique assistance.

Une listedetutoriels enphotosquivousdétaillentpluspréciésémentleprocessusd'entretienouleremplacementd'unpneu.
Un support technique via l'adresse mail dédiée [e-mail]
Une FAQ dédiée à votre produit
La possibilité de commander différents éléments (un second chargeur, un embout de gonflage, un pneu) (*)

(*) La liste des éléments disponibles à la vente est soumise à modifications. Logicom se reserve le droit de modifier sans préavis ni justification tout ou partie de cette liste, voire de suspendre à tout moment la vente de ces éléments sans que cela ne puisse être assimilé à un préjudice à l'utilisateur.

8- Recyclage

Le symbole indiqué ici et sur l'appareil signifie que l'appareil est classé comme un équipement électrique oulectronique et qu'il ne doit pas'être mis au rebut avec d'autres déchets menagers ou commerciaux en fin de vie.

La directive DEEE 2012/19/EU (directive relative aux déchets d'équipements électriques etlectroniques) a été instaurée pour recycler les appareils à l'aide des techniques de récepération et de

recyclage les plus performantes, afin de minimiser les effets sur l'environnement, traiter les substances dangereuses et éviter les décharges de plus en plus nombreuses.

Consignes de mise au rebut de l'appareil pour les utilisateurs privés :

Lorsque vous n'utilisez plus l'appareil, mettez-le au rebut en respectant les processus de recyclage locaux. Pour de plus amples informations, contactez les autorités locales ou le revendeur de l'appareil.

Consignes de mise au rebut de l'appareil pour les utilisateurs professionnels : Les utilisateurs professionnels doivent contacter leurs fournisseurs, vérifier les conditions générales du contrat d'achat et s'assurer que cet apparéil n'est pas mélangiè à d'autres déchets commerciaux lors de sa mise au rebut.

9- Informations du chargeur

Nom et l'adresse du fabricant	JIANGXI FU DIAN YOU PIN TECHNOLOGY CO.,LTD (Innovation and entrepreneurship park, Economic Development zone, Guixi City Jiangxi Province, CHINE)
Référence du modèle	FY-4202000
Tension d'entrée	100-240V
Fréquence du courant alternatively (CA) d'entrée	50-60Hz
Tension de sortie	42V
Courant de sortie	2A
Puisance de sortie	84W
Rendement moyen en mode actif	88.60%
Consommation électrique hors charge	0.12W

10- Informations techniques

Nom	Paramètres
Poids net	18 kg
Charge minimale	20 kg
Charge maximale	100 kg
Vitesse maximale	20 km/h
Autonomie maximale	Jusqu'à 40 km (suivant le terrain, les habitudes de conduite et la charge)
Angle maximal de montée	15°
Source d'alimentation	Batterie lithium-ion
Puisance Nominale	320 W (0.32 kW)
Puisance Maximale	500 W (0.50 kW)
Capacité nominale	0,3744 kWh
Dimensions (L*I*H)	1140*470*1249 mm
Batterie	36 V/10,4 Ah
Température d'utilisation	Min=0°C, Max=40°C
Pression des pneus maximale	45 PSI / 3.10 Bar

La valeur totale des vibrations auxquelles est exposé le système mains-bras ne dépasse pas 2,5m / s^2

11- Déclaration UE de conformité simplifiée

Nous, LOGICOM SA - 55 rue de Lisbonne - 75008 PARIS, déclarons que le produit

Marque: WISPEED

Nom commercial: WISPEED SUV1000 (TT-EL-H101L)

Type : Trottinette Electrique

Auquel se refère cette déclaration simplifiée est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive Machine (2006/42/CE) et de la Directive CEM (2014/30/EU). Ainsi qu'aux exigences essentielles de la Directive RoHS (2011/65/UE), de la Directive ErP (2009/125/CE) et du Règlement REACH (1907/2006).

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

12- Champ d'application de la garantie

En cas de problèmes :

Un formualeire de contact ainsi qu'une FAQ complète sont disponibles dans la rubrique

Assistance de notre site internet :

https://www.wispeed.net/fr/

Si aucune de ces plateformes n'a solutionné votre problème, veuillez-vous rapprocher de votre revendeur (avec votre produit et son chargeur).

Pour des raisons de sécurité, seule notre station technique est habitité à intervenir sur nos produits, dans cette optique nous ne fournissons aucune piece détachée.

La garantie fournisseur LOGICOM est valable pour un usage normal du produit tel qu'il est défini dans le cadre de la notice d'utilisation pour une durée de 2 ans sur le produit et 1 an pour la batterie.

Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil.

En particulier, la garantie ne s'applique pas si l'appareil a ete endommagé à la suite d'un chic ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de I'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, I'humidité ou le gel.

La garantie s'etend uniquement à la France Métropolitaine.

La garantie ne couvre pas le manuel d'utilisation.
- La garantie ne couvre pas l'usure normale du produit (battery, pneus, usure du plateau, usure du garde-boue, usure des capots de protections en plastique...)
- La garantie ne couvre pas toute dépréciation du produit due à une mauvaise utilisation, y compris notamment ceux causés par des collisions avec des objets ou une chute.
- La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d'emploi stipulées dans le manuel d'utilisation.
- La garantie ne couvre pas les défauts occasionnés au produit par un accessoire non fourni par WISPEED.
La garantie ne couvre pas tous dommages occasionnés sur la batterie.
- La garantie ne couvre pas le produit ou ses accessoires s'il a eté démontré ou modifié d'une quelconque façon.
La garantie ne couvre pas tout produit non identifiable par son numero de série. Si des éléments ont ete retirés, effacés, modifiés ou rendus illisibles, la garantie ne s'applique pas.
- La garantie ne couvre pas les dommages effectuels sur le produit suite à une exposition à l'humidité, à des conditions de chaleur ou froid extrêmes, à la corrosion, à l'oxydation, avec tout liquide, quel qu'il soit.

• La garantie ne couvre pas toute déformation, dommage, casse du chassin principal à la suite d'une chute brute, à une surcharge excessive ou des chocs répétés.
• La garantie ne couvre pas tout oubli ou erreur de manipulation du code de déverrouillage.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil et L.211-1 et suivants du code de la consommation.

Fabrique en RPC

© 2022 Logicom SA.

UMV23MA

WISPEED

N'oubliez pas d'écrire votre code de déverrouillage à l'intérieur de ce manuel

Retrouvez-nous sur

ainsi que sur les réseaux sociaux!

Jeux concours, offres promotionnelles, nouvelles
