T22S160NO - Plaque de cuisson NEFF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à gaz encastrable
Marque	NEFF
Modèle	T22S160NO
Type de gaz	Adaptable (gaz naturel ou butane/propane selon plaque signalétique)
Nombre de brûleurs	4 (1 double/triple flamme, 1 rapide, 1 semi-rapide, 1 auxiliaire)
Allumage	Manuel (allume-gaz) et automatique (bougies)
Système de sécurité	Thermocouple (arrêt automatique du gaz en cas d'extinction)
Brûleur double/triple flamme	Puissance max 5 kW (avec grille wok optionnelle)
Brûleur rapide	Diamètre récipient 22-26 cm
Brûleur semi-rapide	Diamètre récipient 14-20 cm
Brûleur auxiliaire	Diamètre récipient 12-16 cm
Accessoires inclus	Grille supplémentaire wok, grille cafetière, simmer plate (selon modèle)
Matériau	Plaque en verre ou acier inoxydable, grilles en fonte
Nettoyage recommandé	Éponge et eau savonneuse, brosse non métallique pour brûleurs
Produits interdits	Nettoyeur vapeur, produits abrasifs, acides (citron, vinaigre)
Entretien	Nettoyer régulièrement les bougies et rainures des brûleurs
Installation	Encastrée dans un meuble, classe 3 selon EN 30-1-1
Ventilation requise	Pièce bien ventilée, ne pas obstruer les orifices
Usage	Domestique uniquement (pas pour yacht ou caravane)
Indice de réparabilité	Pièces détachées disponibles (grilles, brûleurs, thermocouple)
Service Technique	Contacter avec numéro E-Nr. et FD (sur plaque signalétique)

FOIRE AUX QUESTIONS - T22S160NO NEFF

Comment allumer un brûleur ?

Utilisez l’allumage automatique : enfoncez le bouton du brûleur souhaité et tournez-le à gauche sur la position maximum, des étincelles apparaissent. Pour un allumage manuel, approchez une flamme (briquet, allumette) du brûleur après avoir tourné le bouton.

Que faire si l’allumage automatique ne fonctionne pas ?

Vérifiez que les bougies sont propres et sèches, que les couvercles des brûleurs sont correctement placés, et que l’appareil est bien raccordé à la terre. Nettoyez l’espace entre la bougie et le brûleur avec une brosse non métallique.

Comment activer le système de sécurité thermocouple ?

Après avoir allumé le brûleur, maintenez le bouton enfoncé fermement pendant environ 4 secondes. Cela permet au thermocouple de détecter la flamme et de maintenir l’arrivée de gaz.

Quels récipients utiliser sur les brûleurs ?

Utilisez des récipients à base plane et épaisse, dont le diamètre correspond au brûleur (voir tableau dans la notice). Ne pas utiliser de récipients déformés ou instables.

Comment nettoyer la plaque de cuisson ?

Laissez refroidir l’appareil, puis nettoyez avec une éponge et de l’eau savonneuse. Pour les brûleurs et grilles, utilisez une brosse non métallique. Ne jamais utiliser de nettoyeur vapeur.

Que faire en cas d’odeur de gaz ?

Fermez immédiatement les robinets de gaz et ouvrez les fenêtres. Vérifiez qu’aucun brûleur n’est resté allumé. Si l’odeur persiste, contactez le service technique.

Puis-je utiliser un wok sur cette plaque ?

Oui, utilisez la grille supplémentaire wok sur le brûleur double ou triple flamme. Elle est conçue pour les récipients à base concave.

Comment adapter la plaque à un autre type de gaz ?

Faites appel à un technicien habilité ou au service technique NEFF. L’adaptation nécessite le remplacement des injecteurs selon le type de gaz.

Où trouver le numéro de produit et de fabrication ?

Ils figurent sur la plaque signalétique située sous la plaque de cuisson, ainsi que sur l’étiquette de la notice. Le numéro de produit est noté E-Nr., le numéro de fabrication FD.

Quels accessoires sont disponibles ?

Les accessoires incluent la grille supplémentaire wok (code Z2471X0 pour 4/5kW, Z2472X0 pour 3,3kW), la grille cafetière (Z2402X0) et la simmer plate (Z2480X0). Contactez le service technique pour les commander.

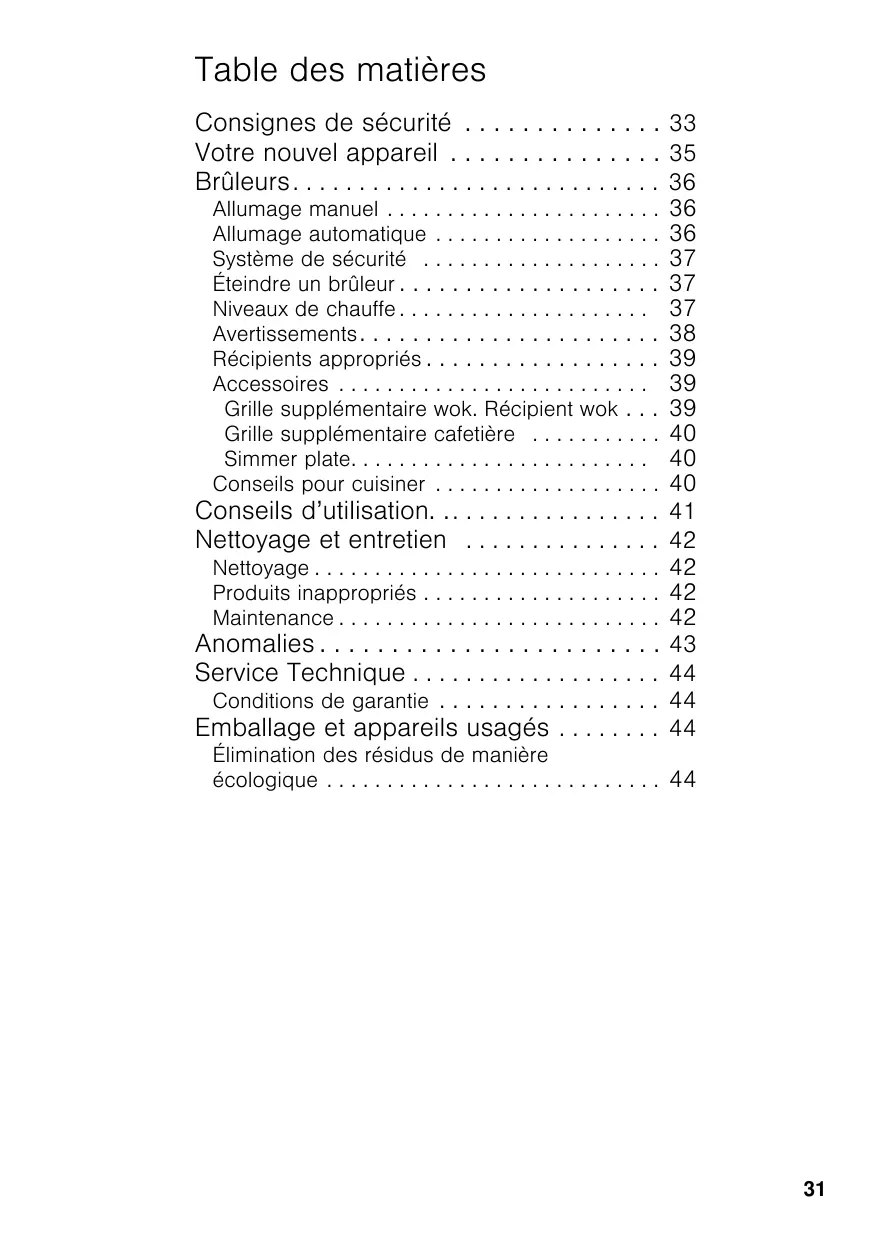

MODE D'EMPLOI T22S160NO NEFF

Consignes de sécurité 33

Votre nouvel appareil 35

Brûleurs. 36

Allumage manuel 36

Allumage automatique 36

Système de sécurité 37

Eteindre un bruleur 37

Niveau de chauffe. 37

Avertissements. 38

Récipients appropriés 39

Accessoires 39

Grille supplémentaire wok. Récipient wok . . . 39

Grille supplémentaire cafetière 40

Simmer plate. 40

Conseils pour cuisiner 40

Conseils d'utilisation. 41

Nettoyage et entretien 42

Nettoyage 42

Produits inappropriés 42

Maintenance 42

Anomalies. 43

Emballage et apparéils usagés 44

Élimination des résidus de manière ecologique 44

Cher client,

Nous vous félicitons de votrechioix et vous remercions de la confiance que vous nous témoignez. Cet apparéil pratique, moderne et fonctionnel est fabriqué avec des matériaux de première qualité, qui ont été soumis à de stricts contrôles de qualité pendant tout le processus de fabrication, et méticuleusement testés pour répondre à toutes vos exigences en termes de cuisson.

Ne retirez l'appareil de son emballage protecteur qu'au moment de son encastrement.

Veuillez dire attentivement ces instructions avant de proceder à l'installation ou à l'utilisation de l'appareil. Elles sont indispensablees pour faire fonctionner l'appareil correctement et ainsi garantir votre sécurité.

L'emballage de votre apparéil a été fabriqué avec les matériaux indispensablees pour garantir une protection efficace pendant le transport.

Ces matérielaux sont entierement recyclables, ce qui reduit l'impact sur l'environnement. Nous vous encourageons à contribuer également à la preservation de l'environnement, en suivant les conseils ci-dessous :

• mettez l'emballage au rebut dans le bac de recyclage approprié,
• avant de vous débarrasser d'un apparéil usage, mettez-le hors service. Consultez votre administration locale pour connaître l'adresse du centre de collecte de matériels recyclables le plus pres de chez vous, et apportez-le à ce site,
• ne jetez pas l'huile usagée dans l'évier. Conservez-la dans un récipient fermé et remettez-le à un point de collecte ou, le cas échéant, dans un bac approprié (qui sera remis à un dépotoir contrôle; il ne s'agit sans doute pas de la(Meilleure solution, mais nous évitons ainsi la contamination de l'eau).

IMPORTANT :

Si, contrairement à nos attentes, l'appareil présente un dommage ou ne respecte pas les exigences de qualité prévues, veuilles nous l'indiquer dans les plus brefs délais. Pour que la garantie soit valide, l'appareil ne devra pas avoir eté manipulé, ni soumis à une mauvaise utilisation.

Consignes de sécurité

Lisez attentivement ces instructions. Ce n'est qu'à cette condition que vous pourrez utiliser votre apparéil efficacement et en toute sécurité.

Tous les travaux d'installation, de réglage et d'adaptation à un autre type de gaz doivent être réalisés par un technicien habilité qui doit respecter les normes et la législation applicable, ainsi que les prescriptions des fournisseurs locaux d'électricité et de gaz.

Il est recommandé d'appeler le Service Technique pour l'adaptation à un autre type de gaz.

Assurez-vous que l'installation de votre plaque de cuisson est réalisée dans le respect des instructions de montage.

Cet apparéil ne peut être installé que dans un endroit bien ventilé, dans le respect de la réglementation en vigueur et des dispositions relatives à la ventilation.

L'appareil ne doit pas etre raccordé à un dispositif d'évacuation des produits de combustion.

Cet apparéil n'a été lié qu'ou pour un usage domestique ; son usage commercial ou professionnel n'est enaucun cas permis. Cet apparéil ne peut pas'être installé dans des yachts ou des caravanes. La garantie ne sera valable que si l'usage pour lequel il a été lié qu'au eté respecté.

Le lieu où est installé l'appareil doit-disposer d'une ventilation conforme à la réglementation, en parfait état de marche.

Ne placez pas l'appareil dans des courants d'air. Les brûleurs pourraient s'éteindre.

En sortie d'usine, cet apparéil est adapté au type de gaz indiqué sur la plaque signalétique. S'il était nécessaire de le changer, veuillez consulter les instructions de montage.

Ne manipulez pas l'intérieur de l'appareil. Si nécessaire, contactez notre Service Technique.

Conservez la notice d'utilisation et d'installation, et remettez-la avec l'appareil si celui-ci change de propriétaire.

Si vous observez que l'appareil est endommagé, ne le branchez pas. Contactez notre Service Technique.

Les surfaces des apparèils de cuisson chauffent lors du fonctionnement. Agissez avec précaution. Maintenez les enfants à distance.

N'utilisez l'appareil que pour cuisiner, jamais comme chauffage.

Les graisses et les huiles surchauffées s'enflammment facilement. Restez toujours à proximé si vous chauffez des graisses ou des huiles. Si elles s'enflammament, n'éteignez pas le feu avec de l'eau. Risque de brûlures! Couvre le écipient avec un couvercle hermétique pour étouffer le feu puis éteignez la zone de cuisson.

En cas d'incident, débranchez l'alimentation électrique et de gaz de l'appareil. Pour la réparation, contactez notre Service Technique.

Si l'un des boutons de commande est bloqué, ne force pas. Contactez immédiatement le Service Technique pour qu'il procède à sa réparation ou à son remplacement.

Ne placez pas de recipients déformés ou instables sur les plaques et les brûleurs, pour éviter tout renversement accidentel.

N'utilisez pas de machines de nettoyage à vapeur sur la plaque de cuisson. Risque d'électrocution!

Cet apparéil correspond à la classe 3, selon la norme EN 30-1-1 pour les apparéils à gaz : apparéil encastré dans un meuble.

Ne stockez pas et n'utilise pas de produits chimiques corrosifs, de vapeurs, de matériels inflammables, ni de produits non alimentaires sous cet apparéil, ni à proximité.

Cet apparéil n'est pas destiné aux personnes (enfants y compris) dont les capacités physiques, sensorielles ou mentales sont réduites, aux personnes manquant d'expérience ou de connaissances, sauf s'ils ont bénéficié de la supervision ou des instructions relatives à l'utilisation de l' apparéil de la part d'une personne chargée de leur sécurité.

Ne laisses pas l'appareil sans surveillance pendant son fonctionnement.

Les images de cette notice sont proposées à titre indicatif.

Le fabricant est exempt de toute responsabilité si les instructions de cette notice ne sont pas respectées.

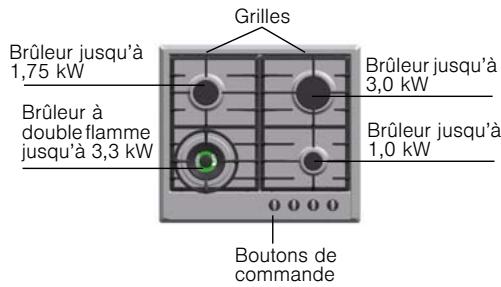

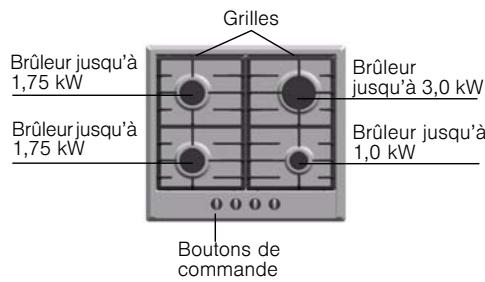

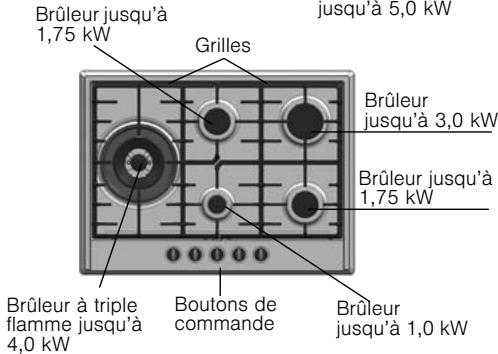

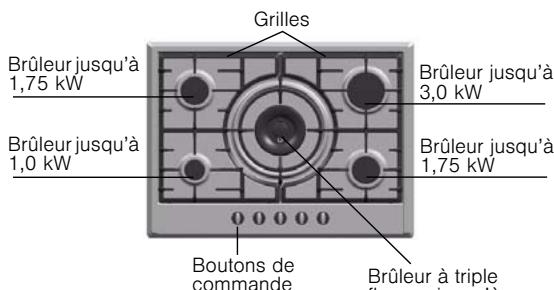

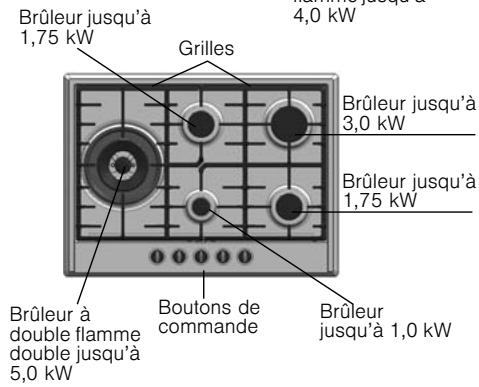

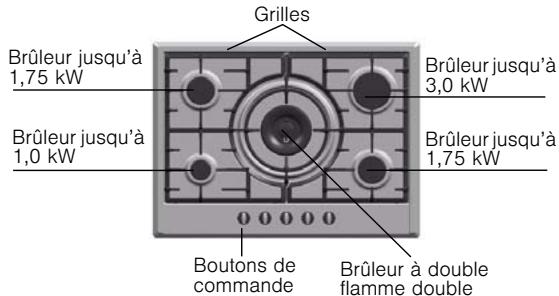

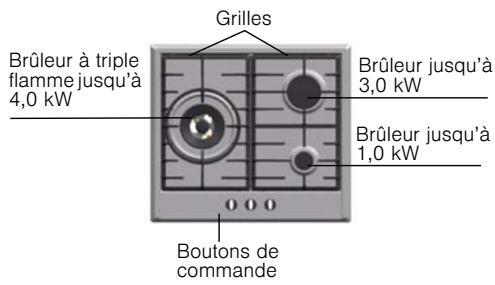

Votre nouvel apparéil

Brûleurs à gaz Fonctionnement

Fig. 1
Fig. 2

Fig. 3

Allumage manuel

Allumage automatique

Chaque bouton de commande de mise en marche indique le brûleur qu'il contrôle. Fig. 1.

Pour un fonctionnement correct de l'appareil, il est indispensable de s'assurer que les grilles et toutes les pieces des brûleurs sont correctement mises en place. Fig. 2-3.

1. Appuyez sur le bouton de commande du brûleurChoisi et tournez-le vers la gauche jusqu'à la position souhaitée.
2. Approchez un allume-gaz ou une flamme (briquets, allumettes, etc.) du brûleur.

Si vous plaque de cuisson dispose d'un allumage automatique (bougies).

1. Appuyez sur le bouton de commande du brûleurChoisi puis tournez-le vers la gauche jusqu'à la position de puissance maximum.
   Quand le bouton de commande est enforcé, des étincelles se produit sur tous les brûleurs. La flamme s'allume (vous pouvez relâcher le bouton de commande).
2. Tournez le bouton de commande sur la position souhaitation.

Si l'allumage ne se produit pas, tournez le bouton de commande sur la position d'extinction puis repétez les étapes. Cette fois-ci, maintenance le bouton de commande enforcé plus longtemps (jusqu'à 10 secondes).

Attention! Si au bout de 15 secondes la flamme ne s'est pas allumée, eteignez le bruleur et arez la piece.
Attendez au moins une minute avant d'essayer de
rallumer le bruleur.

Système de sécurité

Éteindre un brûleur

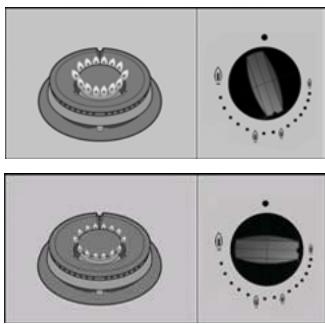

Niveau de chauffe

Selon le modele,YOUR plaque de cuisson peut dispose d'un systeme de sécurité (thermocouple) qui bloque I'arrivee du gaz si les bruleurs s'eteignent accidentellement. Pour activer ce dispositif, allumez le bruleur normalement, puis maintenez le bouton de commande enforcé fermement pendant 4 secondes après l'allumage de la flamme.

Tournez le bouton de commande correspondant vers la droite jusqu'à la position 0.

Les variateurs vous permettent de régler la puissance dont vous avez besoin entre les niveaux maximum et minimum.

Dans le cas des brûleurs à double flamme doubles, les flammes interieure et extérieure peuvent être régées de manière indépendante.

Les niveaux de chauffe possibles sont :

Flammes extérieure et interieure à la puissance maximum.

Flamme extérieure à puissance minimum, flamme interieure à puissance maximum.

Avertissements

Flamme interieure à puissance maximum.

Flamme interieure à puissance minimum.

Pendant le fonctionnement du brûleur, il est normal d'entendre un léger sifflement.

Lors des premières utilisations, le dégagement d'odeurs est normal et ne présente aucun risque, ni un mauvais fonctionnement : elles disparaitront peu à peu.

Quelques secondes après avoir étéint le brûleur, un son est émis (coup sec). Il ne s'agit pas d'une anomalie, ici signifie que la sécurité a été désactivée.

Conservez le brûleur le plus propre possible. Si les bougies sont sales, l'allumage sera défectueux. Nettoyez les régulièrement à l'aide d'une petite brosse non métallique. N'oubliez pas que les bougies ne doivent pas recevoir d'impacts violents.

Une flamme de couleur orange est normale. Ceci est dû à la présence de poussière dans l'atmosphère, de liquides déversés, etc.

L'utilisation d'un appeareil de cuisson à gaz produit de la chaleur et de l'humidité dans la pierce où il est installé. Assurez une bonne ventilation dans la cuisine : laissez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte aspirante).

L'utilisation intense et prolongée de l'appareil peut requérir une ventilation complémentaire, par exemple, en ouvrant une fenêtre, ou une ventilation plus efficace comme par exemple en augmentant la puissance de la ventilation mécanique existante.

S'il se produit une extinction accidentelle des flammes du brûleur, éteignez les brûleurs et attendez au moins 1 minute avant de les rallumer.

Récipients appropriés

Récipient wok

Accessoires

Grille supplémentaire wok

Brûleur	Diamètre minimum du récantient	Diamètre maximum du récantient
Brûleur double ou triple flamme	22 cm
Brûleur rapide	22 cm	26 cm
Brûleur semi-rapide	14 cm	20 cm
Brûleur auxiliaire	12 cm	16 cm

Le wok est un ustensile de cuisine originaire de Chine, c'est une espèce de poèle légère, ronde, profonde, avec des poignées et une base plane ou concave.

Dans le wok, les alimentés peuvent être préparés de plusieurs manières : étuvés, frits, à feu doux, au gril, mais également à la vapeur. On peut dire que le wok fait à la fois office de poèle et de casserole, et grâce à sa forme et à sa taille, il permet de cuisiner des ingrédients assez grands.

Dans le wok, la chaleur est distribuée de manière plus uniforme et douce, la chaleur intense qu'il accumule permet aux alimentés de cuire en moins de temps et, en outre, il requiert moins d'huile parce qu'il s'agit de l'une des méthodes de cuisson les plus rapides et saines.

Quand vous utilisez un-scriptent wok, suivez les instructions du fabricant.

Selon le modele, la plaque de cuisson peut inclure les accessoires suivants. Ceux-ci peuvent également être achetés auprès du Service Technique.

Grille supplémentaire wok : à utiliser exclusivement sur les brûleurs à double et triple flâme avec des recipients à base concave.

L'utilisation de tels récipiens peut être à l'origine d'une déformation-temporaire de la léchefrite. Ce phénomène est normal et n'a pas d'incidence sur le bon fonctionnement de l'appareil.

Grille en fonte (4 / 5kW) : code Z2471X0.

Grille en fonte (3,3kW) : code Z2472X0.

Grille supplémentaire cafetière

Simmer Plate

À utiliser exclusivement sur le brûleur auxiliaire avec des recipients d'un diamètre inférieur à 12 cm. Code Z2402X0.

Cet accessoire est prévu pour réduire le niveau de chaleur à puissance minimum.

Placer l'accessoire directement sur la grille avec les rebords orientés vers le haut, jamais en contact direct avec le réchaud. Placez le recipient au centre sur l'accessoire.

Code Z2480X0.

Le fabricant decline toute responsabilité si ces accessoires ne sont pas utilisés ou sont employés de manière incorrecte.

Conseils pour cuisiner

Brûleur	Très fort Fort	Moyen	Faible
Brûleur double ou triple flamme	Bouillir, cuire, rôtir, dorer, paellas, cuisine asiatique (Wok).	Réchauffer etMAINER au chaud : plats préparés, plats cuisinés.
Brûleur rapide	Escalope, steak, omelette et fritures.	Riz, béchamel, ragoût	Cuisson à la vapeur : poisson, légumes.
Brûleur semi-rapide	Pommes de terre à la vapeur, légumes frais, potages, pâtés.	Réchauffer etMAINER au chaud : plats cuisinés et ragoouts délicats
Brûleur auxiliaire	Faire cuire : ragoûts, riz au lait, caramel.	Déconceler et cuire à feu doux : légumes secs, fruits, produits congelés.	Faire fondre : beurre, chocolat, gelatine.

Conseils d'utilisation

Les conseils suivants vous aideront à economiser de l'énergie et à éviter d'endommager les recipients :

Utilisez des reçipiens dont la taille est appropriée à chaque brûleur.

N'utilisez pas de petits récipiens sur les grands brûleurs. La flamme ne doit pas toucher les côts du récipient.

N'utilisez pas de recipients déformés ou instables sur la plaque de cuisson. Les recipients peuvent se renverser.

N'utilisez que des reçipients à base plane et épaissé.

Ne cuisinez pas sans couvercle ou avec le couvercle mal placé, une partie de l'énergie se perd.

Centrez le écipient sur le brûleur. Dans le cas contraire, il risque de se renverser.

Ne placez pas les recipients de grande taille sur les brûleurs situés pres du bandeau de commandes. Elles pourraient être endommagées en raison de l'excès de chaleur.

Placez les reçipients sur les grilles, jamais directement sur le brûleur.

Manipuez soigneusement les recipients sur la plaque de cuisson.

Ne donnez pas de coups sur la plaque de cuisson et n'y posez pas d'objects lourds.

Assurez-vous de ce que les grilles et les clapets des brûleurs sont bien placés avant utilisation.

NNettoyage et entretien

Nettoyage

Quand l'appareil a refroidi, nettoyez-le avec une éponge, de l'eau et du savon.

Après chaque utilisation, nettoyez la surface des différents éléments du brûleur quand il a refroidi. Si des restes sont laissés (aliments recuits, gouttes de graisse, etc.), même infimes, ils s'incrusteront dans la surface et seront plus difficiles à éliminer par la suite. Les trouss et les rainures doivent être propres afin que la flamme soit optimale.

Le frottement de certains récipients peut laisser des traces métalliques sur les grilles.

Lavez les brûleurs et les grilles à l'eau savonneuse et frottez-les à l'aide d'une Brosse non métallique.

Si les grilles disposent de chevilles en caoutchouc, faites très attention en les nettoyant. Les chevilles peuvent se détacher et la grille peut rayer la plaque de cuisson.

Séchez toujours complètement les brûleurs et les grilles. La présence de gouttes d'eau ou de zones humides au début de la cuisson peut déterminer l'émail.

Après le nettoyage et le séchage des brûleurs, assurez-vous que les couvercles sont bien placés sur le diffuseur.

Produits inappropriés

Maintenance

N'utilise pas de machines de nettoyage à vapeur. Cela pourrait endommager la plaque de cuisson.

Si la plaque de cuisson possède un panneau en verre ou en aluminium, n'utilise pas de couteau, de racleur ou objet similaire pour nettoyer le joint avec le métal.

Nettoyez dans l'instant les liquides renversés, vous évitez ainsi des efforts superflus.

Ne laissez PAS de liquides acides (jus de citron, vinaigre, etc.) sur la plaque de cuisson.

A cause des températures élevées que doit supporter le clapet à anneau du brûleur à double ou triple flamme et les zones en acier inoxydable comme : la lèchefrite, anneaux des plaques, contour des brûleurs, etc., avec le temps il arrive qu'ils se décolorent, mais ceci est normal. Nettoyez-les après chaque utilisation avec un produit approprié pour l'accier inoxydable.

La nettoyant d'acier inoxydable ne doit pas etre utilisé dans la zone autour du bandeau de commandes. Les indications (seregraphie) pourraient etre effacées.

Anomalies

Parfois, les anomalies détectées peuvent être facilement résolues. Avant de contacter le Service Technique, prenez en considération les conseils suivants :

Anomalie	Cause probable	Solution
Le fonctionnement électrique général est en panne	Fusible défectueux. Le disjoncteur principal ou différentiel s'est déclenché.	Vérifiez dans le boîtier général des fusibles si un fusible n'est pas grillé et remplaceze-le. Vérifiez dans le tableau général de commande si le disjoncteur principal ou différentiel s'est déclenché.
L'allumage automatique ne fonctionne pas.	Il peut y avoir des résidues d'aliments ou de nettoyant entre les bougies et les brûleurs. Les brûleurs sont mouillés. Les couvercles du brûleur sont mal placés. L'appareil n'est pas raccordé à la terre, est mal raccordé à la terre, ou la prise de terre est défectueuse.	L'espace entre la bougie et le brûleur doit être propre. Séchez soigneusement les couvercles du brûleur. Vérifiez que les couvercles sont bien placés. Contactez votre électrique.
La flamme du brûleur n'est pas uniforme.	Les pièces du brûleur sont mal placees. Les rainures du diffuseur sont sales.	Placez correctement les pièces. Nettoyez les rainures du diffuseur.
Le flux de gaz ne pourrait pas normal ouaucun gaz ne sort.	L'arrivée de gaz est fermée par des robinets intermédiaires. Si le gaz provient d'une bouteille, vérifie qu'elle n'est pas vide.	Ouvrez les éventuels robinets intermédiaires. Changez la bouteille.
Il y a une odeur de gaz dans la cuisine	Un robinet de gaz est ouvert. Possible fuite au raccord de la bouteille.	Fermez les robinets de gaz. Vérifiez que le raccord est hermétique.
Les soupapes de sécurité de l'un des brûleurs ne fonctionnent pas.	Le bouton de commande n'a pas été enforcé assez longtemps. Les rainures du diffuseur sont sales.	Une fois le brûleur allumé, maintenez le bouton de commande enforcé pendant quelques secondes supplémentaires. Nettoyez les rainures du diffuseur.

Service Technique

Si vous faites appel à notre Service Technique, vous nevez communiquer le numéro de produit (E-Nr.) ainsi que le numéro de fabrication (FD) de l'appareil. Cette information figure sur la plaque signalétique située sur la partie inférieure de la plaque de cuisson, et sur l'étiquette de la notice d'utilisation.

Conditions de garantie

Les conditions de garantie applicables sont celles établies par la représentation de notre entreprise dans le pays ou l'achat a été effectué. Il est possible d'obtenir des informations détaillées dans les points de vente. Il est nécessaire deprésenter le bon d'achat pour bénéficier de la garantie.

Tout droit de modification réservé.

Emballage et apparèils usagés

Si la plaque signalétique de l'appareil contient le symbole 区 , tenez compte des instructions suivantes.

Elimination des résidus de manière ecologique

Déballez l'appareil et débarrasssez-vous de l'emballage de manière écologique.

Cet apparéil est conforme à la Directive Européenne 2002/96/CE concernant les équipements électriques et électroniques, identifiée WEEE (waste electrical and electronic equipment).
