Type d'appareil	Table de cuisson
Dimensions (L x P)	680 x 510 mm
Nombre de brûleurs	5
Types de brûleurs	Rapide, semi-rapide, auxiliaire, ultra-rapide (triple couronne)
Brûleur rapide	Oui
Brûleur semi-rapide	Oui
Brûleur auxiliaire	Oui
Brûleur ultra-rapide	Oui (triple couronne)
Commandes	10 manettes de commande
Manette commande brûleur avant gauche	Auxiliaire
Manette commande brûleur arrière gauche	Semi-rapide
Manette commande brûleur central	Ultra-rapide (triple couronne)
Manette commande brûleur arrière droit	Semi-rapide
Manette commande brûleur avant droit	Rapide
Plan de travail	Inclus
Installation	Doit être réalisée par une personne qualifiée
Normes	Conforme aux normes françaises

FOIRE AUX QUESTIONS - CPG 701 W BLANCHE FAURE

Comment régler la température de mon FAURE CPG 701 W BLANCHE ?

Pour régler la température, tournez le bouton de thermostat situé sur le panneau de contrôle jusqu'à atteindre la température souhaitée. Les niveaux de température sont indiqués sur le cadran.

Que faire si mon appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer l'intérieur de mon appareil ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide avec un peu de détergent doux pour nettoyer l'intérieur. Évitez d'utiliser des produits abrasifs.

Mon appareil fait un bruit étrange, que dois-je faire ?

Un bruit anormal peut indiquer un problème. Vérifiez que rien n'entrave le ventilateur. Si le bruit persiste, contactez le service client pour une assistance supplémentaire.

Comment désembuer la vitre de mon appareil ?

Pour désembuer la vitre, activez la fonction de ventilation si disponible. Sinon, essuyez la vitre avec un chiffon sec pour enlever la condensation.

Quel est le délai de livraison estimé pour le FAURE CPG 701 W BLANCHE ?

Le délai de livraison est généralement de 3 à 5 jours ouvrés, selon votre localisation et le transporteur.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage de votre produit. Vous pouvez également le télécharger sur le site web de FAURE dans la section 'Support'.

Comment faire une demande de garantie ?

Pour faire une demande de garantie, conservez la preuve d'achat et contactez le service client de FAURE avec les détails de votre problème.

Mon appareil dégage une odeur étrange, que faire ?

Une odeur étrange peut être normale lors de la première utilisation. Si l'odeur persiste, débranchez l'appareil et vérifiez qu'il n'y a pas de débris ou de produits alimentaires brûlés à l'intérieur.

MODE D'EMPLOI CPG 701 W BLANCHE FAURE

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

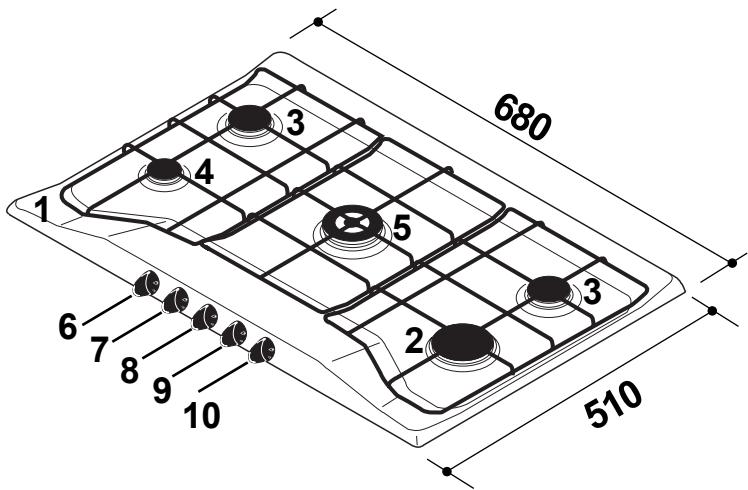

1 Plan de travail
2 Brûleur rapide
3 Brûleurs semi-rapide
4 Brûleur auxiliaire
5 Brûleur ultra-rapide (triple couronne)
6 Manette de commande du brûleur avant gauche (auxiliaire)
7 Manette de commande du brûleur arrêté gauche (semi-rapide)
8 Manette de commande du brûleur central (ultra-rapide - triple couronne)
9 Manette de commande du brûleur arrêté droit (semi-rapide)
10 Manette de commande du brûleur avant droit (rapide)

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Avertissements importants

• Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modulo). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
• Pour éviter tout risque (mobilier, immobilier, corporel, ...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié et suivant les normes en vigueur.
• Notre apparéil a été créé pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilisation pas à des fins commerciales ou industriielles ou pour d'autres buts que ceux pour lesquels il a été créé. Vous évitez ainsi des risques matériel et corporel.
• Débranche chez vous appeareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
• Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourraitprésenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
• Pendant et après le fonctionnement, les recipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlle.

Utilisation

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiiesz son aspect général. Faites les évientuelles réserves par écrit sur le bon de livreison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant d'utilisierer votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Baissez ou éteignez toujours la flamme d'un brûleur avant de retarder un écipient.
• Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-vente.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• N'utilisez que les accessoires livrés avec votre apparéil.
• N'utilise jamais votre table à vide (sans récipient dessus).
  Assurez-vous que les manettes sont always in the position of arrêt. Is there a l'appareil n'est pas utilisé.
• N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
  Assurez-vous que les enfants ne manipulent pas commandes.

• Ne laissiez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.

• Si vous utilisez un apparéil électrique à proximé de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.

• Surveillance attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Nettoyezl'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitezrez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
• La table de cuisson ne doit pas etre utilise pour entreprises quoi que ce soit.
• Des feuilles d'aluminium et des recipients en matière plastique ne doivent pas être placés sur des surfaces chaudes.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Assurez-vous que l'appareil estinstallédans une pièce correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installateur qualifié ou adressez-vous à la compétie de distribution du gaz de votre région.
• Cette table est donc pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

-73/23 -90/683 (Basse Tension);
-90/396(AppareilGaz)
-89/336 (Compatibilité Electromagnétique);
-93/68 (Directives Générales);

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapurés et recyclés.

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.

Encas d'intervention sur l'appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Veuillez lore attentivement ces remarques avant d'instructor et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

• = Position arrêt

= Débit maximum et allumage automatique

Débit minimum

L'allumage des brûleurs

Chaque brûleur est contrôle par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Pour allumer un brûleur

1. Appuyez sur la commande du brûleur choisi, et tournez-la jusqu'àu repère de débit maximum.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

1. Placez le recipient sur le brûleur.
2. Reglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour teéindre le brûleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt () .

Lorsque you faites des fritures, surveiliez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

i Conseils d'utilisation

Les brûleurs

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des réciPIents adaptations au diamètre des brûleurs.

Brûleur ultra-rapide diamètre 24 - 26 cm

Brûleur rapide diamètre 16 - 26 cm

Brûleur semi - rapide diamètre 18-20-22 cm

Brûleurauxiliaire diamètre 10-14-16 cm

• Ne placez un réseau sur un brûleur qu'après avoir allumé celui-ci.
  N'utilise que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du réseau.
• Sivoudevezutiliserdesrecipientsdontlediametreestimportant,nousyourendecommandonsd'effectuervoscuissonssurlebruleuravantgauche,afin d'eviterladétériorationdesmanettesdecommande.
• Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou laGRAisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attende une minute avant de rallumer le brûleur.
  L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire: ouvre une fenetre ou augmentez la puissance d'aspiration mécanique (siexistante).

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez la piece défectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement

l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt () et attendez que l'appareil soit refroidi.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement. Pour un meilleur nettoyage, les manettes sont amovibles. Assurez-vous que la manette soit sur la position "Arrêt" et retirez-la. ÀpRES le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, en:aucun cas du liquide ou du produit d'entretien ne

doit pénétrer à l'intérieur du caisson où se situant les éléments electriques.

Le dessus de la table de cuisson

Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaqueutilisation.

Evitez toutécoulement dans les orifices de la table.

Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus dans le commerce.

N'utilise pas d'objet tranchant (couteau, grattoir, tournevis, etc.) ou d'éponge à face abrasive.

N'utilise pas de détergents abrasifs ou corrosifs tels que: bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

Les brûleurs

Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, enPNANT SOIN d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.

Gardez les couronnées des brûleurs en parfait état de propre : leur encrassement peut cause des difficultés d'allumage.

Si vous avez demonté les brûleurs pour les nettoyer, veillez à remetre correctement en place les couronnés et chapeaux de brûleurs parfaitement secs.

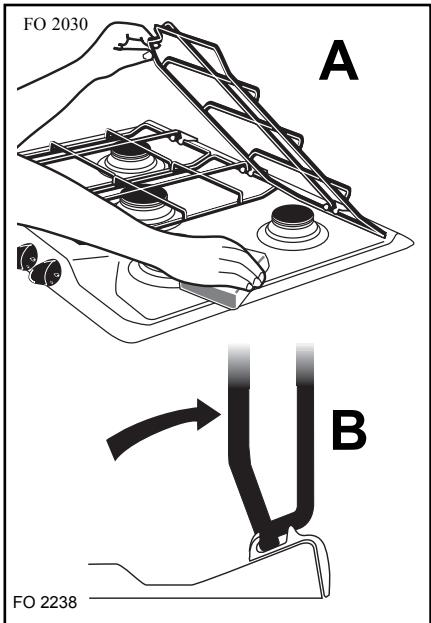

Les grilles émailées

Des charnières spéciales, situées à l'arrière de la table, maintenance la grille en position.

Ces charnières vous permettent de relever la grille (voir Figures "A" et "B") pour faciliter le nettoyage.

Pour-retirer la grille des charnières,procédez comme indiqué à la Figure "C".

Lavez-les à l'eau chaude additionné d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.En cas d'intervention survoire apparéil, exigez du ServiceAprès Vente les Pièces de Rechange certifiées Constructeur.

techniques

Puissance des brûleurs

Brûleur Ultra-rapide (triple couronne) 4,0 kW Brûleur Rapide

3,0 kW (G20/G25) - 2,8 kW (G30/G31)

Brûleurs Semi-rapide 2,0 kW

Brûleur Auxiliaire 1,0 kW

Alimentation: 230 ~V - 50 ~Hz

Air nécessaire à la combustion 16 m³/h

Catégie: II 2E+3+

Appareil régle en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

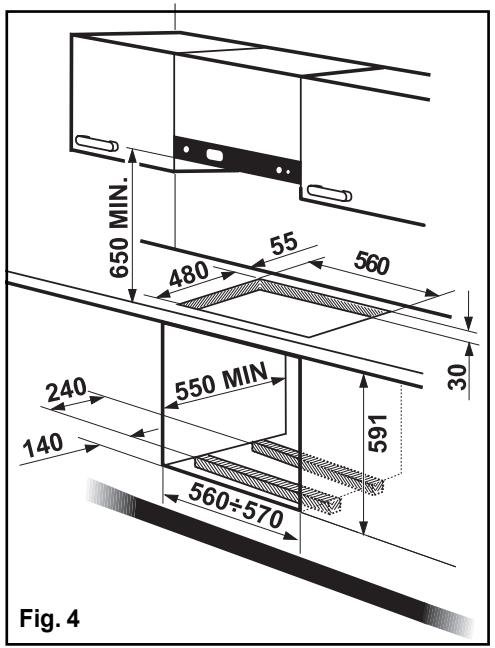

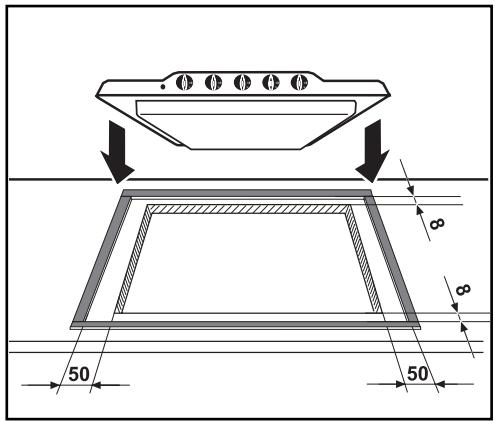

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")

Largeur: 560 mm

Profondeur: 480 mm

Installation

Emplacement

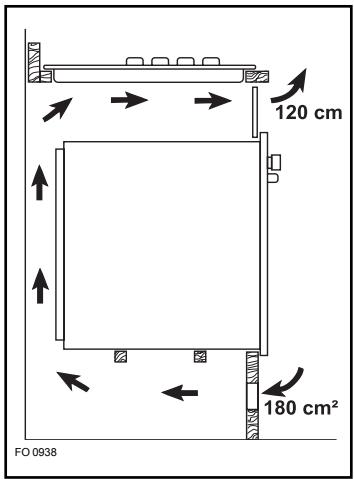

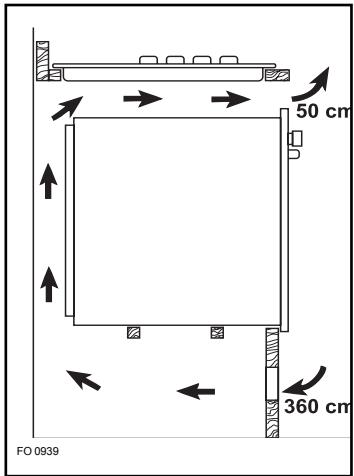

Les meubles juxtaposés aux côtes de la table de cuisson ne doivent pas dépasser la hauteur de cette-ci.

Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650 mm. au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérielux inflammables (par ex.: rideaux, torchons, etc.).

Débranche l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié con-formément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Regles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et leurs dépendances:
• Norme DTU P 45-204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental.

Pour les apparèils raccordés au réseau électrique:

• Norme NF C 15 100 - Installations électriques à basse tension - Régles.

Recommendations

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les-appareils de l'installation et vérifie que tous les raccords sont bienétanches;
• N'omettez pas d'installer un robinet de barrageage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraph "Adaptation des brûleurs au gaz utilisé".

Important: Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tube souple, équipé de ses colliers (conformé à XPD 36-110) peut être utilisé s'il est visitable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conforme à la norme XPD 36-112 ou un flexible métallique conforme à "NFD 36-125".

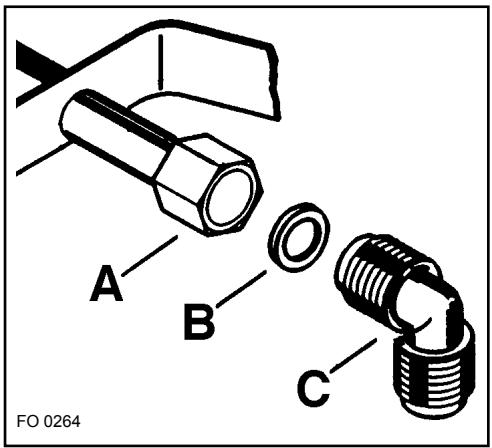

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

1. Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
2. Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3. Effectuez ensuite le raccordement du tube d'arrivée de gaz
4. Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5. Fixez l'appareil au meuble.

Fig. 1

A) Ecrou situé à
l'extrémite de la rampe
B) Joint
C) Raccord orientable

Branchementélectrique

Les opérations de branchement (et éventuellesment de remplacement du cable d'alimentation) doivent être effectuees par un personnel qualifie et suivant les normes en vigueur.

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil est livre avec cable d'alimentation.
Applique au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique.
Branchez la fiche à une prise ajustate.

Si I'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre I'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. Le cable de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection. En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre. Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation ne doit être remplaceé que par un professionnel qualifié; utilisez un cable de type H05VV-F, H05RR-F ou bien H05V2V2-F T90 d'une section adaptée à la charge.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.

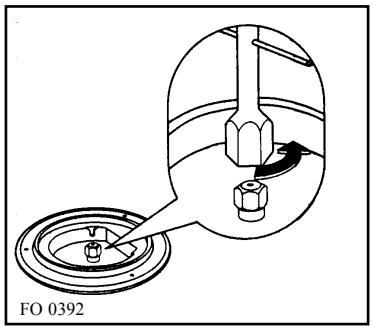

3) Avec une clé de 7 dévissez les injecteurs (Fig. 2) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'étallonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table).

Fig. 2

Réglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

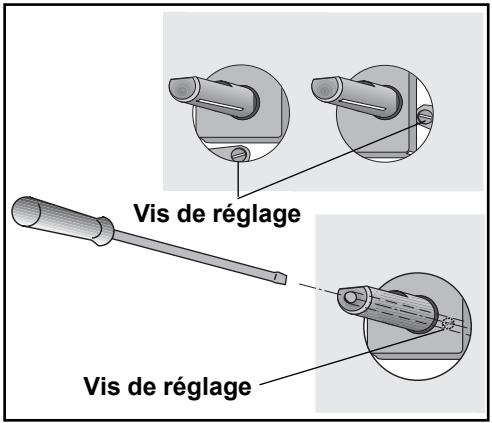

Alimentation en gaz naturel: Agissez sur la vis de réglage (Fig. 3) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane: Vissez à fond la vis (Fig. 3), cel- HCI etant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'eteint pas.

Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuees aisement après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 3

TYPE DE BRULEUR	DÉBITCALORIFIQUE NOMINALKW	DéBITCALORIFIQUE MINIMUMKW	DéBIT CALORIFIQUE NOMINAL
			GAZ NATUREL			GAZ BUT.-PROP.28-30/37 mbar
			Repèireinjecteur100/mm	m3/h		Repèireinjecteur100/mm	g/h
				G2020 mbar	G2525 mbar		G30	G31
Auxiliaire(Petit)	1	0,33	70	0,095	0,111	50	73	71
Semi-rapide(Moyen)	2	0,45	96	0,190	0,221	71	145	143
Rapide(Grand)	3,0(G20/G25)2,8(G30/G31)	0,65	119	0,286	0,333	86	203	200
Ultra-rapide(triplecouronne)	4,0	1,20	146	0,381	0,443	98	291	286

Encastrement

Cette table de cuisson a ete conque pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 a 600 mm et les caractéristiques nécessaires.

Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiqués à les Fig. 4.

Les bords latéraux doivent se trouver à au moins 150 mm des murs ou des meubles latéraux.

La fixation de la table au meuble doit être effectuee de la façon suivante:

1. placez les joints fournis sur les bords de la découvert: positionnez-les à 8 mm des bords avant et arrêté, et à 50 mm des bords latéraux, en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement (Fig. 5);
2. placez la table dans la niche d'encastrement en la centrant correctement;

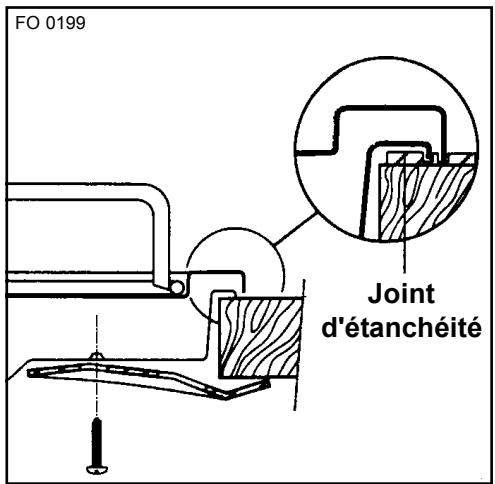

3. fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet. (Fig. 6). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.

Les bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.

L'encastrement de la table de cuisson au dessus d'un lavevaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseilé lorsque le constructeur de ces apparils électroménagers ne l'a pas formellement prévu.

Fig. 5

Fig. 6

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

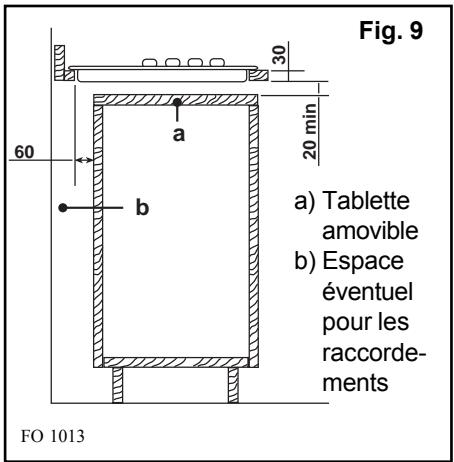

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20 mm.

Reportez vous à la Fig. 9.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

Pour les cotes d'encastrement reportez vous à la Fig. 4. Prévoir deux supports pour l'aération. Les figures 7 et 8 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectuels séparément.

Les meubles suspendus ou les hottes doivent etre installés a une hauteur minimale de 650 mm

Electrolux Home Products France S.A.S. au capital de 67 500 000 • 552 042 285 RCS SENLIS

Info Conso Electrolux BP 50142-60307 SENLIS CEDEX

Tel.: [phone] (0,15° TTC/mn)

Fax:[phone]

e-mail:[e-mail]

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Fig. 7

Fig. 8
