Type de produit	Table de cuisson induction
Marque	AIRLUX
Modèle	ATIN 3 BK NOIR
Couleur	Noir
Nombre de foyers	3
Type de commande	Touches sensitives avec slider
Puissance totale	5800 W
Zone 1 (300 mm)	Puissance nominale 2300 W, Booster 3000 W
Zone 2 (270 mm)	Puissance nominale 1100 W, Booster 1400 W
Zone 3 (270 mm)	Puissance nominale 1100 W, Booster 1400 W
Alimentation	230 V ~ 50/60 Hz
Fonctions	Booster, Minuterie, Pause, Rappel, Maintien au chaud, Verrouillage, Cuisson automatique
Indicateur de chaleur résiduelle	Oui (affichage H)
Détection de récipient	Oui (symbole U)
Matériau de la surface	Vitrocéramique
Ventilation	Automatique, deux vitesses
Sécurité	Arrêt automatique, verrouillage bandeau, protection surchauffe, détection récipient
Entretien	Nettoyage avec chiffon humide et produit doux, éviter abrasifs
Compatibilité casseroles	Fond ferromagnétique (acier, fonte, inox adapté)

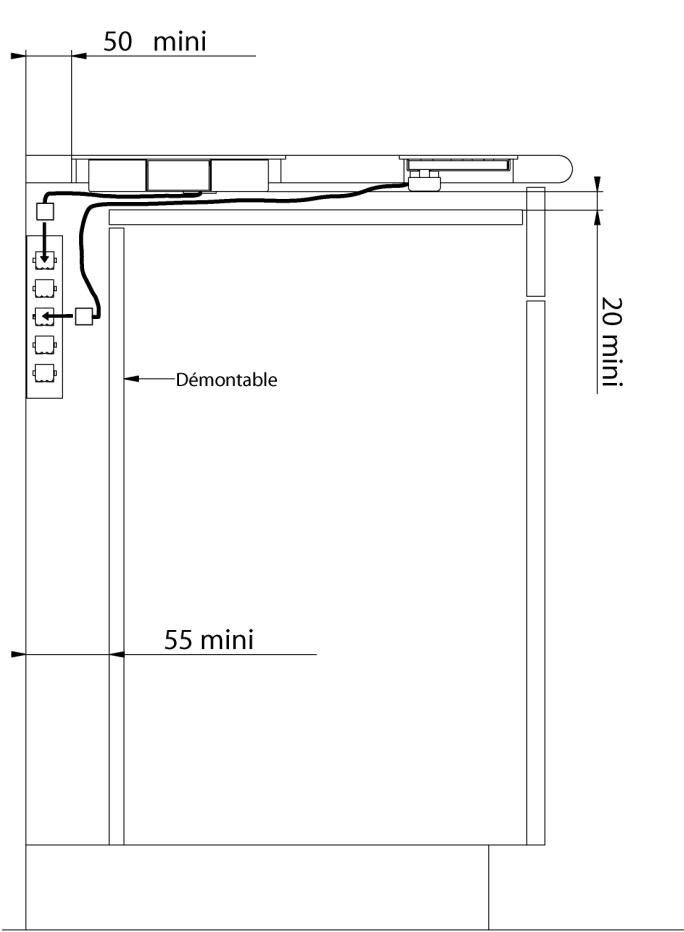

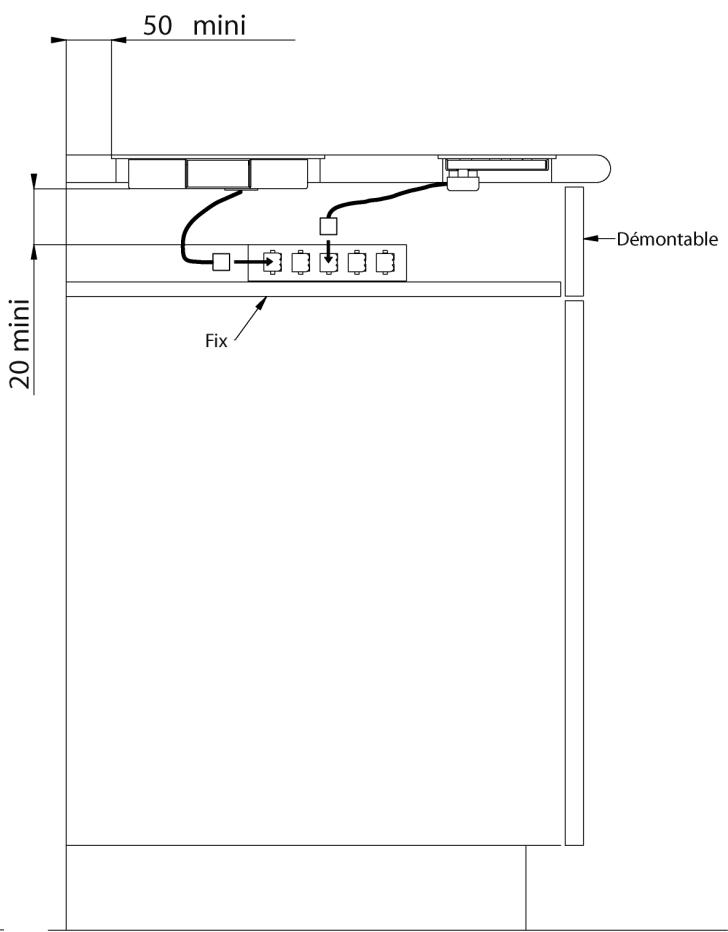

Installation	Encastrable, nécessite espace de ventilation (20 mm sous l'appareil)
Classe de protection	Y

FOIRE AUX QUESTIONS - ATIN 3 BK NOIR AIRLUX

Que faire si la table de cuisson ne s'allume pas ?

Vérifiez d'abord que la table est correctement connectée au réseau électrique et que le fusible de protection n'a pas sauté. Assurez-vous que le verrouillage du bandeau de commande n'est pas activé (symbole L). Nettoyez les touches sensitives si elles sont couvertes d'eau ou de graisse. Si le problème persiste, contactez le service après-vente.

Que signifie le symbole [U] affiché sur l'afficheur ?

Le symbole U indique que la zone de cuisson ne détecte pas de récipient ou que le récipient n'est pas compatible avec l'induction. Vérifiez que vous utilisez une casserole à fond ferromagnétique (aimant collé au fond) et que son diamètre est suffisant (au moins 12 cm pour les zones de 270 mm, 16 cm pour la zone de 300 mm).

Comment activer le verrouillage enfant (verrouillage du bandeau) ?

Pour verrouiller le bandeau, allumez la table en appuyant sur [0/1], puis appuyez simultanément sur les touches B et 0 de la zone de droite. L'afficheur montre L. Pour déverrouiller, allumez la table et dans les 5 secondes, appuyez de nouveau simultanément sur B et 0 de la zone de droite.

Comment nettoyer la table vitrocéramique ?

Éteignez l'appareil et laissez refroidir. Nettoyez avec un chiffon humide additionné de produit vaisselle ou d'un produit spécial pour vitrocéramique. N'utilisez jamais de tampons abrasifs, de poudres à récurer ou d'objets pointus qui rayent la surface. Enlevez immédiatement les résidus de sucre ou de matières plastiques qui pourraient endommager le verre.

Quels types de casseroles sont compatibles avec cette table à induction ?

Les casseroles doivent avoir un fond ferromagnétique (acier, fonte, inox avec fond aimantable). Vérifiez la compatibilité avec un aimant : il doit rester collé au fond. Sont recommandés : acier, acier émaillé, fonte, inox à fond ferromagnétique, aluminium à fond ferromagnétique. Sont exclus : cuivre, inox non ferromagnétique, aluminium simple, verre, céramique, grès, terre cuite.

Que faire si le symbole [E] apparaît sur l'afficheur ?

Le symbole E indique un défaut électronique. Il peut s'agir d'un problème de configuration ou d'un dysfonctionnement. Essayez de reconfigurer la table selon la procédure décrite dans la notice. Si le défaut persiste, débranchez l'appareil et contactez le service après-vente. Ne tentez pas de réparation vous-même.

Comment utiliser la fonction Booster ?

La fonction Booster (P) fournit une puissance maximale pendant 10 minutes pour chauffer rapidement de grandes quantités (ex : eau pour pâtes). Pour l'activer, sélectionnez la zone de cuisson, puis appuyez sur la touche B. L'afficheur montre P. Pour arrêter le booster, glissez sur le slider ou appuyez à nouveau sur B.

Comment régler la minuterie sur une zone de cuisson ?

Sélectionnez la zone de cuisson et réglez la puissance souhaitée. Appuyez sur la touche CL (minuterie). L'afficheur montre 00. Pour régler les minutes, glissez sur le slider pour définir les unités (ex : 6), appuyez pour confirmer, puis glissez pour les dizaines (ex : 1) et confirmez. Le décompte commence. En fin de temps, 00 clignote et un signal sonore retentit. Appuyez sur 00 pour arrêter.

La ventilation continue de tourner après l'arrêt de la table, est-ce normal ?

Oui, c'est normal. Le ventilateur de refroidissement continue de fonctionner automatiquement pour protéger l'électronique. Il s'arrête de lui-même lorsque la température interne a suffisamment baissé. Ne débranchez pas l'appareil pendant ce temps.

L'installation de la table nécessite-t-elle un professionnel ?

Oui, l'installation et le branchement électrique doivent être confiés à un spécialiste agréé. La table doit être encastrée dans un plan de travail résistant à la chaleur (100°C) et respecter les distances de sécurité (50 mm du mur, 760 mm sous une hotte). L'appareil doit être raccordé à une terre de protection. Ne pas utiliser de rallonge.

MODE D'EMPLOI ATIN 3 BK NOIR AIRLUX

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SÉCURITÉ 3

PRÉCAUTIONS AVANT UTILISATION EN CUISSON 3 UTILISATION DE L'APPAREIL 3 PRÉCAUTIONS POUR NE PAS DÉTÉRIORER L'APPAREIL 4 PRÉCAUTIONS EN CAS DE DÉFAILLANCE DE L'APPAREIL 4 AUTRES PROTECTIONS 4

DESCRIPTION DE L'APPAREIL 5

CARACTÉRISTIQUES TECHNIQUES 5 BANDEAU DE COMMANDE 5

UTILISATION DE L'APPAREIL 6

TOUCHES SENSITIVES 6 AFFICHAGE 6 VENTILATION 6

MISE EN ROUTE ET GESTION DE L'APPAREIL 6

AVANT LA PREMIÈRE UTILISATION 6 PRINCIPE DE L'INDUCTION 6 ZONE DE SÉLECTION DE PUISSANCE "SLIDER" ET DE RÉGLAGE DE LA MINUTERIE 7 MISE EN ROUTE 7 DÉTECTION DE RÉCIPIENT 7 INDICATEUR DE CHALEUR RÉSIDUELLE 8 FONCTION BOOSTER 8 FONCTION MINUTERIE 8 PROGRAMMATION D'AUTOMATISME DE CUISSON 9 FONCTION PAUSE 10 FONCTION RAPPEL 10 FONCTION « MAINTIEN AU CHAUD » 10 VERROUILLAGE DU BANDEAU DE COMMANDE 11

CONSEILS DE CUISSON 11

QUALITÉ DES CASSEROLES 11 DIMENSION DES CASSEROLES 11 EXEMPLES DE RÉGLAGE DES PUISSANCES DE CUISSON 12

QUE FAIRE EN CAS DE PROBLÈME 12

ENTRETIEN ET NETTOYAGE 13

PROTECTION DE L'ENVIRONNEMENT 13

INSTRUCTIONS D'INSTALLATION 14

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement. L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil. La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur. Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'appareil

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonctionnement.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériau, de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Les enfants doivent être informés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas endommager l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles. S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Éviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou autres modifications de la surface vitrocéramique : Éteindre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut débrancher l'appareil et couper la ligne d'alimentation électrique.
• En cas de férule ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

NE PAS UTILISER D'ACCESSOIRES AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON ADAPTÉES À L'INDUCTION. RISQUES DE BRÛLURES ET DE DÉTÉRIORATION DE LA TABLE.

Caractéristiques techniques

Référence	Puisance totale	Diamètre	Puisance nominale *	Puisance du booster *
ATIN2BK	6000W	2 zones : 300 mm	2300 W	3000 W
ATIN3BK	5800W	1 zone : 300 mm2 zones : 270 mm	2300 W1100 W	3000 W1400 W
ATIN33BK	6700W	2 zones : 300 mm1 zone : 270 mm	2300 W1100 W	3000 W1400 W
ATIN4BK	7400W	2 zones : 300 mm2 zones : 270 mm	2300 W1100 W	3000 W1400 W
ATINW4BK	7400W	1 zones : 230 mm2 zones : 270 mWOK	1400 W1850 W2300 W	1800 W2500 W3000 W

• La puissance peut varier en fonction des dimensions et des matériaux des casseroles.

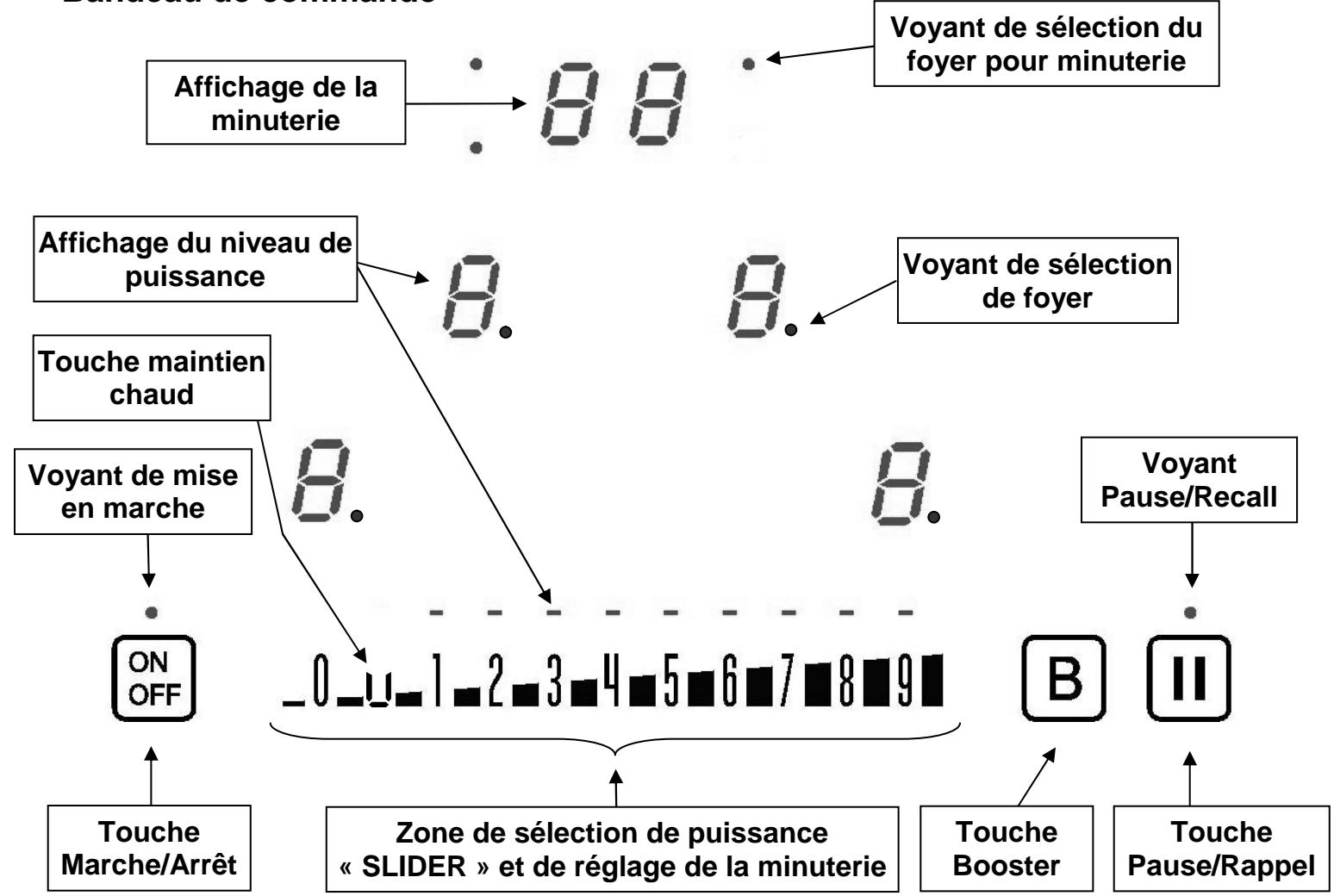

Bandeau de commande

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale, n'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonction
0.	Zéro	La zone de chauffe est activée.
1...9	Niveau de puissance	Choix du niveau de cuisson.
U	Détction de casserole	Récipient manquant ou inapproprié.
A	Accélérateur de chauffe	Cuisson automatique.
E	Message d'erreur	Défaut de circuit électronique.
H	Chaleur résiduelle	La zone de cuisson est chaude.
P	Booster	La puissance turbo est activée.
L	Verrouillage	La table est sécurisée.
U	Maintien chaud	La cuisson est maintainue à 70°C
II	Pause	La table est en pause.

Ventilation

Le ventilateur de refroidissement a un fonctionnement entièrement automatique. Il se met en route à petite vitesse dès que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dès que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferromagnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe.

Bien entendu, le récipient doit être adapté :

• Sont recommandés tous les récipients métalliques ferromagnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poêle en fer noir, casseroles métalliques émaillées, en inox à semelle ferromagnétique...
• Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le récipient n'est pas adapté à la table de cuisson, le symbole [ ] reste affiché.

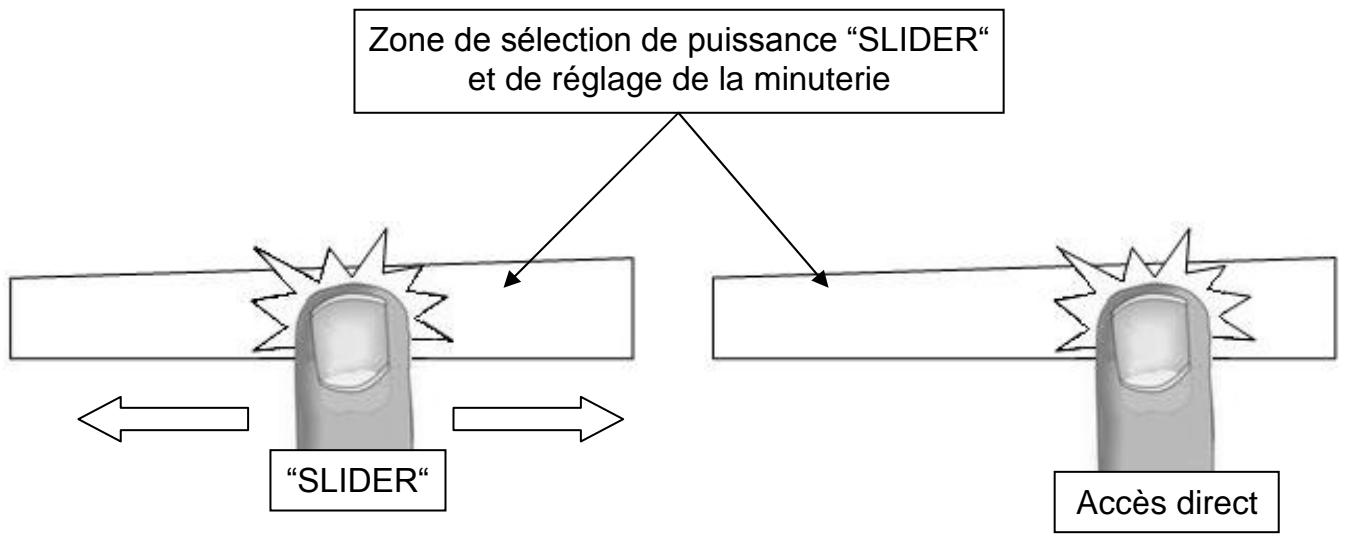

Zone de sélection de puissance “ SLIDER “ et de réglage de la minuterie

Pour la sélection de la puissance par le slider, faites glisser votre doigt sur la zone "SLIDER". Vous bénéficiez également d'un accès direct en posant votre doigt directement sur le niveau souhaité.

Mise en route

• Enclencher / arrêter la table de cuisson :

Action

Enclencher

Arrêter

Bandeau de commande

appuyer sur [ 0/1 ]

appuyer sur [ 0/1 ]

Afficheur

[0] clignotent

aucun ou [H]

Réglage de la zone de chauffe :

Action

Sélectionner la zone

Bandeau de commande

appuyer sur [ 0 ] de la zone

Afficheur

[0] et voyant de zone allumé

Régler

(Ajuster la puissance)

glisser sur le "SLIDER"

vers la droite ou la gauche

[0] à [9]

Arrêter

glisser jusqu'à [0] sur le "SLIDER"

[0] ou [H]

ou appuyer sur [0]

[0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Détection de récipient

La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas, il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparaît. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le récipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur, le symbole [U] apparaît. Le [U] disparaît lorsque le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Fonction booster

La fonction booster [B] octroie un renforcement de puissance à la zone de cuisson sélectionnée.

Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 10 minutes avec une puissance nettement plus élevée.

Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.

• Enclencher / arrêter la fonction booster :

Action

Sélectionner la zone

Enclencher le booster

Stopper le booster

Bandeau de commande

appuyer sur [ 0 ] de la zone

appuyer sur [ B ]

glisser sur le "SLIDER"

ou appuyer sur [B]

Afficheur

[0] et voyant de zone allumé

[P]

[P]à[0]

[9]

Gestion de la puissance maximale:

L'ensemble de la table de cuisson est doté d'une puissance maximale. Lorsque la fonction booster est activée, et pour ne pas excéder cette puissance maximale, la commande électronique réduit automatiquement le niveau de cuisson d'une autre zone de chauffe.

Durant quelques secondes, l'afficheur de cette zone de cuisson en clignotant [ 9 ] puis affiche le niveau de cuisson maximum possible :

Zone de cuisson sélectionnée

[P] est affiché

Autre zone de cuisson (exemple : puissance niveau 9)

[9] passes à [6] ou [8] selon le type de foyer

Fonction minuterie

La minuterie peut être affectée simultanément aux 3 foyers de cuisson, avec des réglages de temps différents (de 0 à 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :

Exemple pour 16 minutes à puissance 7 :

Action

Sélectionner la zone

Sélectionner la puissance

Sélectionner « Minuterie »

Réglage des unités

Vérifier les unités

Réglage des dizaines

Vérifier les dizaines

Bandeau de commande

Appuyer sur [0] de la zone

glisser sur le "SLIDER" jusqu'à [7]

appuyer sur [ CL ]

glisser sur le "SLIDER" jusqu'à [ 6 ]

appuyer sur [ 06 ]

glisser sur le "SLIDER" jusqu'à [ 1 ]

appuyer sur [ 16 ]

Afficheur

[0] et voyant de zone allumé

[7]

[00]

[0 fixe] [6 clignotant]

[0 clignotant] [6 fixe]

[1 clignotant] [6 fixe]

[16]

La durée est sélectionnée et le décompte démarre.

- Arrête la fonction minuterie cuisson :

Exemple pour 13 minutes restantes à puissance 7 :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur [ 7 ] de la zone	[ 7 ] etvoyant de zone allumé
Sélectionner « Minuterie »	appuyer sur [ 13 ]	[ 13 ]
Désactiver les unités	glisser sur le “SLIDER “jusqu'à [ 0 ]	[ 1 fixe ] [ 0 clignotant ]
Validator les unités	appuyer sur [ 10 ]	[ 1 clignotant ] [ 0 fixe ]
Désactiver les dizaines	glisser sur le “SLIDER “jusqu'à [ 0 ]	[ 00 clignotant ] [ 0 fixe ]
Validator les dizaines	appuyer sur [ 00 ]	[ 00 ]

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur la touche [00].

- Minuterie utilisée hors cuisson :

Exemple pour 29 minutes :

Action	Bandeau de commande	Afficheur
Activer la table de cuisson	appuyer sur [ 0/1 ]	voyants de zone allumes
Sélectionner « Minuterie »	appuyer sur [ CL ]	[ 00 ]
Réglage des unités	glisser sur le “SLIDER” jusqu'à [ 9 ]	[ 0 fixe ] [ 9 clignotant ]
Verifier les unités	appuyer sur [ 09 ]	[ 0 clignotant ] [ 9 fixe ]
Réglage des dizaines	glisser sur le “SLIDER” jusqu'à [ 2 ]	[ 2 clignotant ] [ 9 fixe ]
Verifier les dizaines	appuyer sur [ 29 ]	[ 29 ]

La durée est sélectionnée et le décompte démarre.

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur la touche [00].

La table s'éteint.

Programmation d'automatisme de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné.

- Mise en route de l'automatisation :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur [ 0 ] de la zone	[ 0 ] et voirant de zone allumé
Activer la pleine puissance	glisser sur le “SLIDER” jusqu'à [ 9 ]	passé de [ 0 ] à [ 9 ]
Activer l'automatisation	ré appuyer sur [ 9 ] du “SLIDER”	[ 9 ] clignote avec [ A ]
Sélectionner niveau	glisser sur le “SLIDER” jusqu'à [ 7 ]	[ 9 ] passé à [ 8 ] [ 7 ]
(par exemple « 7 »)		[ 7 ] clignote avec [ A ]

- Arrêt de l'automatisation :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur [ 7 ] de la zone	[ 7 ] clignote avec [ A ]
Sélectionner niveau	glisser sur le “SLIDER”	[ 1 ] à [ 9 ]

Fonction Pause

Cette fonction permet d'interrompre ou de réactiver la cuisson avec les mêmes réglages de puissances.

• Enclencher, déclencher la fonction :

Action	Bandeau de commande	Afficheur
Activer la pause	appuyer sur la touche [II] pendant 2s	[II] sur les afficheurs
Stopper la pause	appuyer sur la touche [II] pendant 2s	le voyant
		“Pause/Rappel” clignote
	appuyer sur une autre touche ou	le voyant
“Pause/Rappel”	glisser sur le “SLIDER”	est éteint

Fonction rappel

Après avoir étéint la table (0/1), il est possible de rappeler les derniers réglages sélectionnés :

• État de cuisson de toutes les zones de cuisson (puissance).
• Minutes et secondes des zones de cuisson programmées par les minuteries.
• Fonction "cuisson automatique".

La procédure de rappel est la suivante :

• Appuyer sur la touche [0/I].
• Ensuite appuyer sur la touche [ II ] en moins de 6 secondes.

Les réglages précédents sont à nouveau actifs.

Fonction « Maintien au chaud »

Cette fonction de maintien au chaud permet d'atteindre et de maintenir automatiquement une température de 70°C.

Ceci évitera aux liquides de déborder et aux mets d'attacher au fond de la casserole.

• Activer, désactiver la fonction « Maintien au chaud » :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur [0] de la zone	[0] à [9] ou [H]
Activer le maintainien au chaud	appuyer sur [U] du “SLIDER”	[U]
Arrêtier le maintainien au chaud	appuyer sur [U] de la zone	[U]
	glisser sur le “SLIDER”	[0] à [9] ou [H]

Cette fonction peut être mise en route indépendamment sur tous les foyers.

Lorsque la casserole quitte la zone de cuisson, la fonction « Maintien au chaud » reste active pendant environ 10 minutes.

La durée maximale de maintien au chaud est de 2 heures.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

Verrouillage :

Action

Mise en route

Verrouiller la table

Bandeau de commande

Appuyer sur [0/1]

Appuyer ensemble sur [B] et

[0] de la zone de droite

Ré-appuyer sur [0]

Afficheur

[0] ou [H]

pas de changement

[L]

- Déverrouillage :

Action

Mise en route

Bandeau de commande

appuyer sur [0/1]

Afficheur

[L]

Dans les 5 secondes après la mise en route :

Déverrouiller la table

appuyer ensemble sur [B] et

[L] de la zone de droite

[0]

appuyer sur [ B ]

les afficheurs

dont eteints

CONSEILS DE CUISSON

Qualité des casseroles

Matériaux adaptés : acier, acier émaillé, fonte, inox à fond ferromagnétique, aluminium à fond ferromagnétique

Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelaine

Les fabricants spécifient si leurs produits sont compatibles Induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction réglée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des casseroles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire,F烟火	Pommes de terre, beignets, galettes
9	F烟火,Porter à ébullition	Steaks, omeletteseau
P	F烟火, Porter à ébullition	Porter à ébullition des quantités importantes d'eau

QUE FAIRE EN CAS DE PROBLÈME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique. Le fusible de protection a sauté. Vérifiez si le verrouillage n'est pas activé.
• Les touches sensitives sont couvertes d'eau ou de graisse.
• Un objet est posé sur les touches sensitives.

Le symbole [U] s'affiche :

Il n'y a pas de casserole sur la zone de cuisson. Le récipient utilisé n'est pas compatible avec l'induction. Le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson.

Le symbole [E] s'affiche :

• Appelez le Service Après-ventes.

La commande affiche [ L ] :

Se référer au chapitre verrouillage du bandeau de commande.

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

Le déclenchement de sécurité a fonctionné. - Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. Il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes. - Une des casseroles est vide et son fond a surchauffé. - La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe.

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil. La soufflerie s'arrête automatiquement.

La commande de cuisson automatique ne s'enclenche pas :

La zone de cuisson est encore chaude [ H ]. Le niveau de cuisson maximum est enclenché [9].

Le symbole [II] s'affiche :

Se référer au chapitre "Pause".

Pour nettoyer, il faut mettre l'appareil hors fonctionnement. Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage sont écologiques et recyclables. Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.

• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

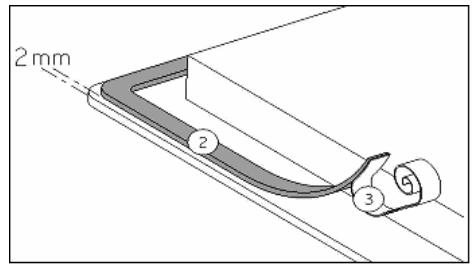

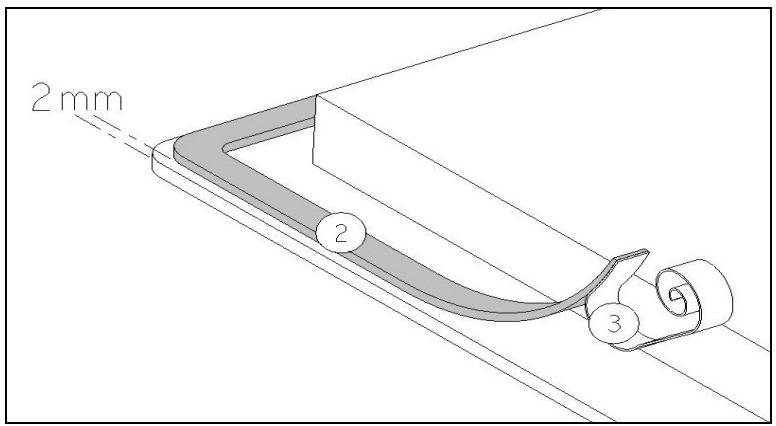

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

• La distance entre la table de cuisson et le mur doit être au minimum de 50 mm. La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C).
• Les baguettes de bord murales doivent être thermorésistantes.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale. N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimum de 760 mm.
• Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir.

DESCRIPTION 4

APPAREILS ET DIMENSION D'INSTALLATION 4

INSTRUCTIONS D'INSTALLATION 5

INSTALLATION 5

VENTILATION DES MODULES D'INDUCTION 5

INDICATIONS D'ASSEMBLAGE 6

RACCORDEMENT DES DIFFERENTES PARTIES 6

RACCORDEMENT DES ZONES DE CUISSON 6

PROCEDURE DE CONFIGURATION 8

QUE FAIRE EN CAS DE PROBLEME 8

CONNEXION ELECTRIQUE 9

Appareils et dimension d'installation

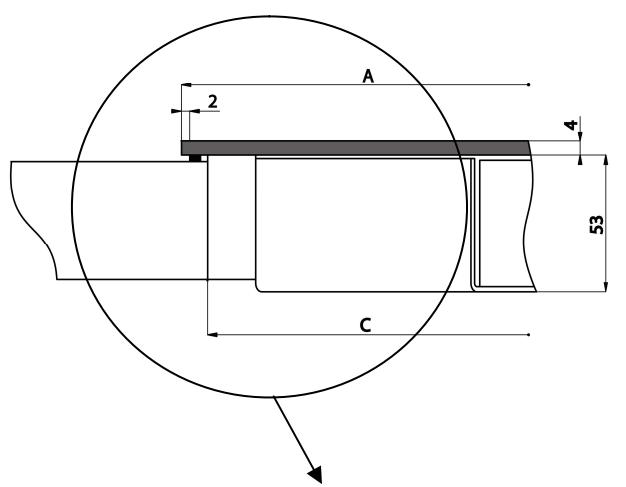

Montage « à fleur »

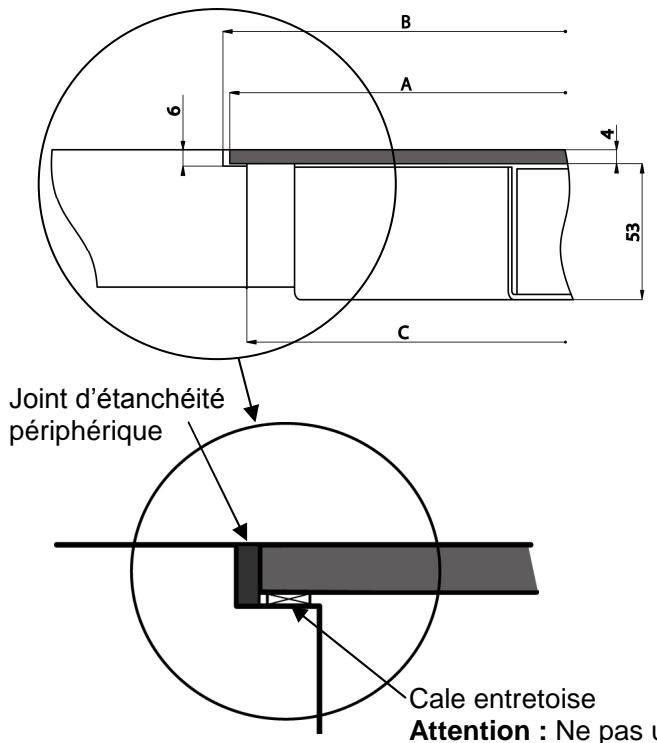

Pose sur plan de travail

Cale entreprises Attention: Ne pas utiliser de silicone en substitution des cales sous peine de perdre la garantie.

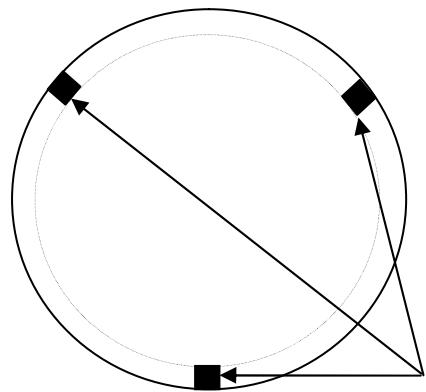

Vue de dessous : cales à mettre en place sous la vitre avant le collage.

	Cotes	Zone de cuisson		Bandeau de commande
		5	7	C
Référence		ATIN27	ATIN30	ATINCP2/3/4
Dimension du verre	A	270mm	300mm	275 x 150 – R75
Diamètre de la gorge	B	274mm	304mm	279 x 154 – R77
Epaisseur du verre		4mm	4mm	4mm
Dimension de découverte	C	254mm	284mm	265 x 140 – R70
Hauteur total		57mm	57mm	35mm
Puisance initiale		1100W	2300W
Puisance du Booster		1400W	3000W
Dimensions du boitier ATINCB2/3/4 : 270x210x48

Installation

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil doivent être confiés à des spécialistes agréés. Le fabricant ne peut être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• Les zones de cuisson et la commande ne doivent pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur. Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Ventilation des modules d'induction

Important : le système de refroidissement nécessite un certain espace d'aération.

Pour obtenir une aération suffisante de l'électronique dans le champ de cuisson, sous la cavité, une certaine distance est nécessaire pour l'aération.

Indications d'assemblage

L'assemblage et le raccordement ne peuvent être entrepris que par un spécialiste autorisé. L'utilisateur doit veiller à ce que les normes en vigueur dans son domicile soient observées.

Installation

• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C).
• Les baguettes de bord murales doivent être thermorésistantes.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson. La distance entre les zones de cuisson et le mur doit être au minimum de 50 mm.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale.
• L'écart de sécurité entre les zones de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimale de 760 mm.
• Les câbles de raccordement ne doivent être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir.

RACCORDEMENT DES DIFFÉRENTES PARTIES

L'installation et le raccordement de cet appareil ne peuvent être entrepris que par un spécialiste autorisé. L'installateur doit veiller à ce que les normes en vigueur dans son pays soient observées.

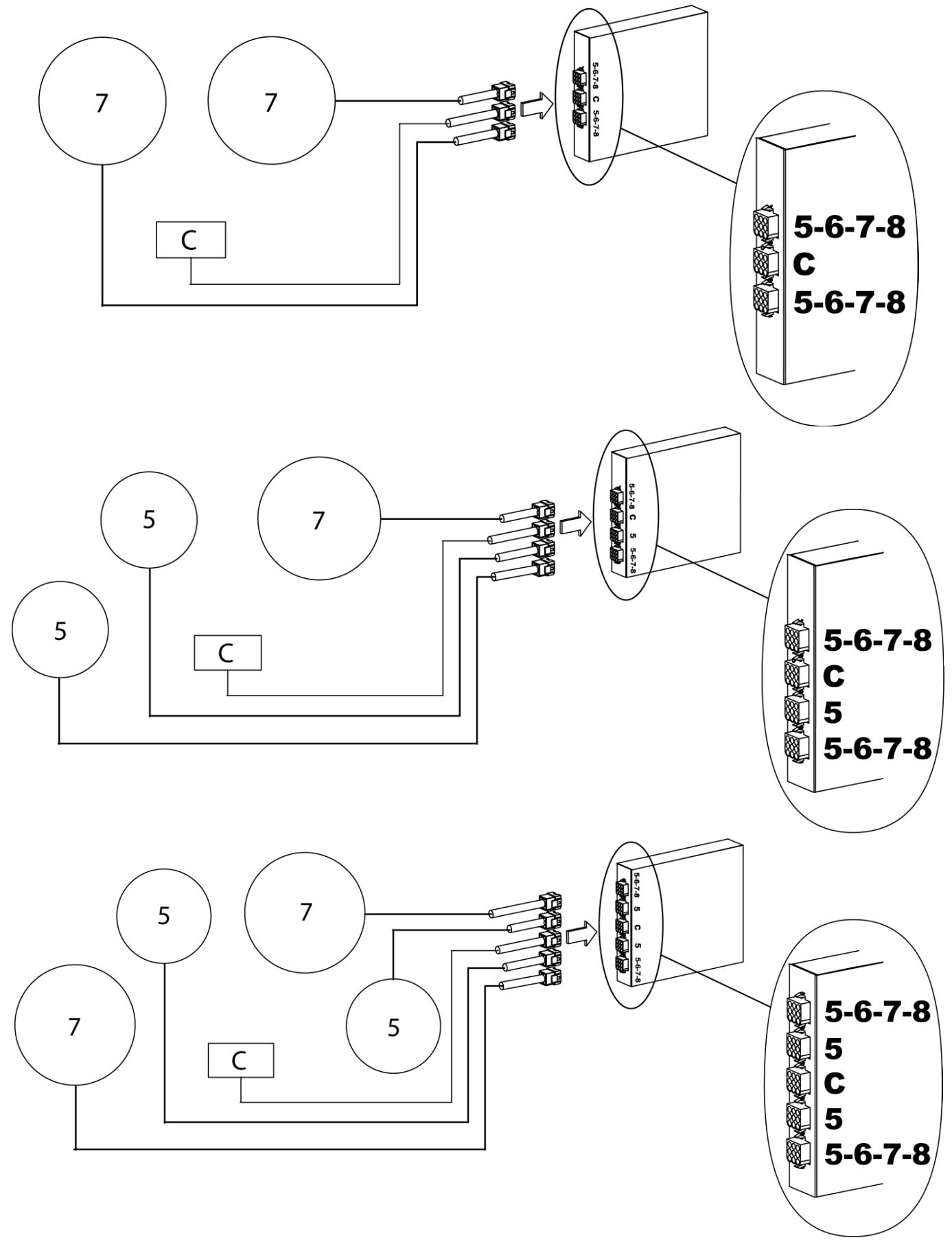

Raccordement des zones de cuisson

Chaque connecteur des zones de cuisson est repéré par un autocollant avec la numérotation de 5 à 7 correspondant à :

• 5 : Zone de 1100 W / Diamètre du verre 270 mm ; 7 : Zone de 2300 W / Diamètre du verre 300 mm.
• Le bandeau de commande électronique est repéré par un « C » sur le connecteur.

Sur le boîtier, à proximité des connecteurs, est apposé un autocollant avec 5-6-7-8-C.

Raccorder le connecteur du bandeau de commande sur le boîtier au niveau du C.

Raccorder les connecteurs des zones de cuisson sur le boîtier en respectant la correspondance des numéros.

Pour faciliter le branchement, commencer par raccorder les numéros les plus élevés.

Nota : - Il est strictement interdit de rallonger ou de raccourcir les fils des zones de cuisson. - Nous déclinons toute responsabilité en cas de non-respect des branchements indiqués et des avertissements de sécurité.

La table doit être configurée selon la procédure ci-dessous :

I) Attention : au départ, ne pas poser de récipients sur la table à induction. II) Débrancher la table du réseau électrique : enlever le fusible ou couper le disjoncteur. III) Rebrancher la table au réseau électrique : remettre le fusible ou rebrancher le disjoncteur.

IV) Procédure :

• Prendre un récipient à fond ferromagnétique d'un diamètre de 16 cm minimum.
• Démarrer en moins de 2 minutes après le branchement au réseau électrique.
• Ne pas appuyer sur [ O/I ].

V) Il faut d'abord annuler la configuration existante.

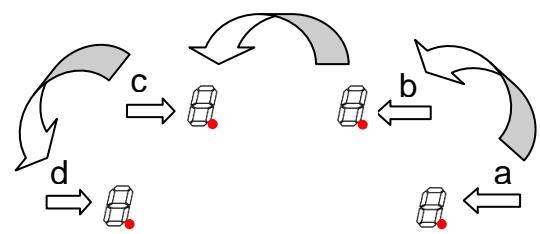

1) Appuyer sur la touche 2 et la maintenir enfoncée. 2) Sur chaque afficheur, un [·] apparaît. 3) Avec un doigt de l'autre main, appuyer successivement et rapidement (en moins de 2 s) sur les [•], en partant de la zone avant-droite et en tournant dans le sens inverse des aiguilles d'une montre.

(a -> b -> c -> d). Un double bip signifie une erreur de manipulation. Dans ce cas, refaire l'opération depuis l'étape n° 1.

4) Retirer les doigts des touches et réappuyer sur la touche 1 pendant quelques secondes jusqu'à ce que les [E] clignotants apparaissent. 5) Attendre que les [E] deviennent fixes. 6) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.

VI) Comment reconfigurer la table ?

1) Prendre un récipient ferromagnétique d'un diamètre minimum de 16 cm. 2) Sélectionner la zone de cuisson en appuyant sur la touche [C] correspondante. 3) Poser le récipient sur la zone à configurer. 4) Attendre jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée. 5) Procéder de la même manière pour toutes les zones de cuisson qui affichent [C]. 6) Les zones de cuisson sont configurées lorsque toutes les zones ont été détectées et que plus rien n'est affiché.

Nota : ... N'utiliser qu'un seul récipient pour effectuer la configuration.

Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.

QUE FAIRE EN CAS DE PROBLÈME

Le symbole [E4] apparaît :

• Reconfigurer la table
• Si l'affichage persiste, appelez le service après-vente.
• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.

BRANCHEMENT DE LA TABLE

Pour les différents branchements, utiliser les pontets en laiton qui se trouvent dans le boîtier de branchement.

Attention !

- Raccordez toujours le fil de terre de protection. - Respectez le schéma de raccordement. - Cet appareil est conçu uniquement pour une alimentation en 230 V~ 50/60 Hz. - Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Pays	Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
FR-NL PT-GB	230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
	400V~ 50/60Hz	2 Phases + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6/1990

Important

Les fils de liaison des zones de cuisson (5, 6, 7, 8 ; voir page 7) ne doivent en aucun cas être rallongés ou raccourcis.

Seul le bandeau de commande (C) peut être rallongé (Commander uniquement notre rallonge réf. A10506/0).

Monophasé 230 V~ 1P+N :

Mettre un pontet entre 1 et 2 puis entre 3 et 4.

Visser la terre au plot « terre », le neutre N au plot 3 ou 4, la phase L sur le plot 1 ou 2.

Biphasé 400 V~ 2P+N :

Mettre un pontet entre 3 et 4.

Visser la terre au plot « terre », le neutre N au plot 3 ou 4, la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention ! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'utilisation d'un appareil non relié à la terre ou équipé d'une terre défectueuse.
