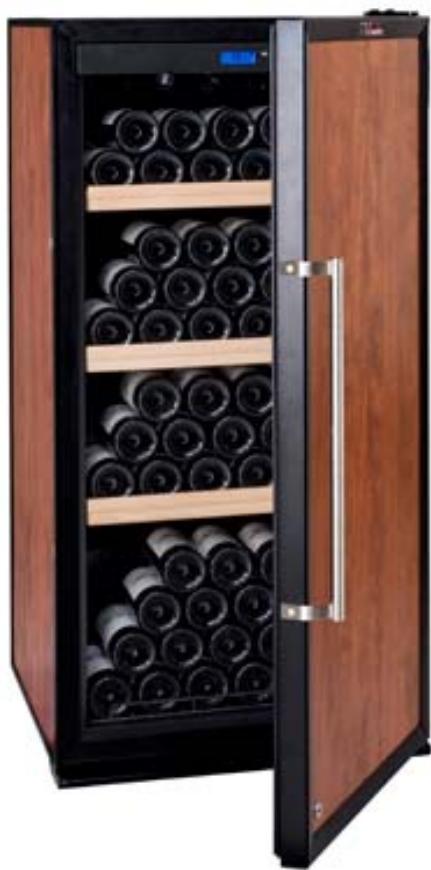

MODE D'EMPLOI CPH 132 LA SOMMELIERE

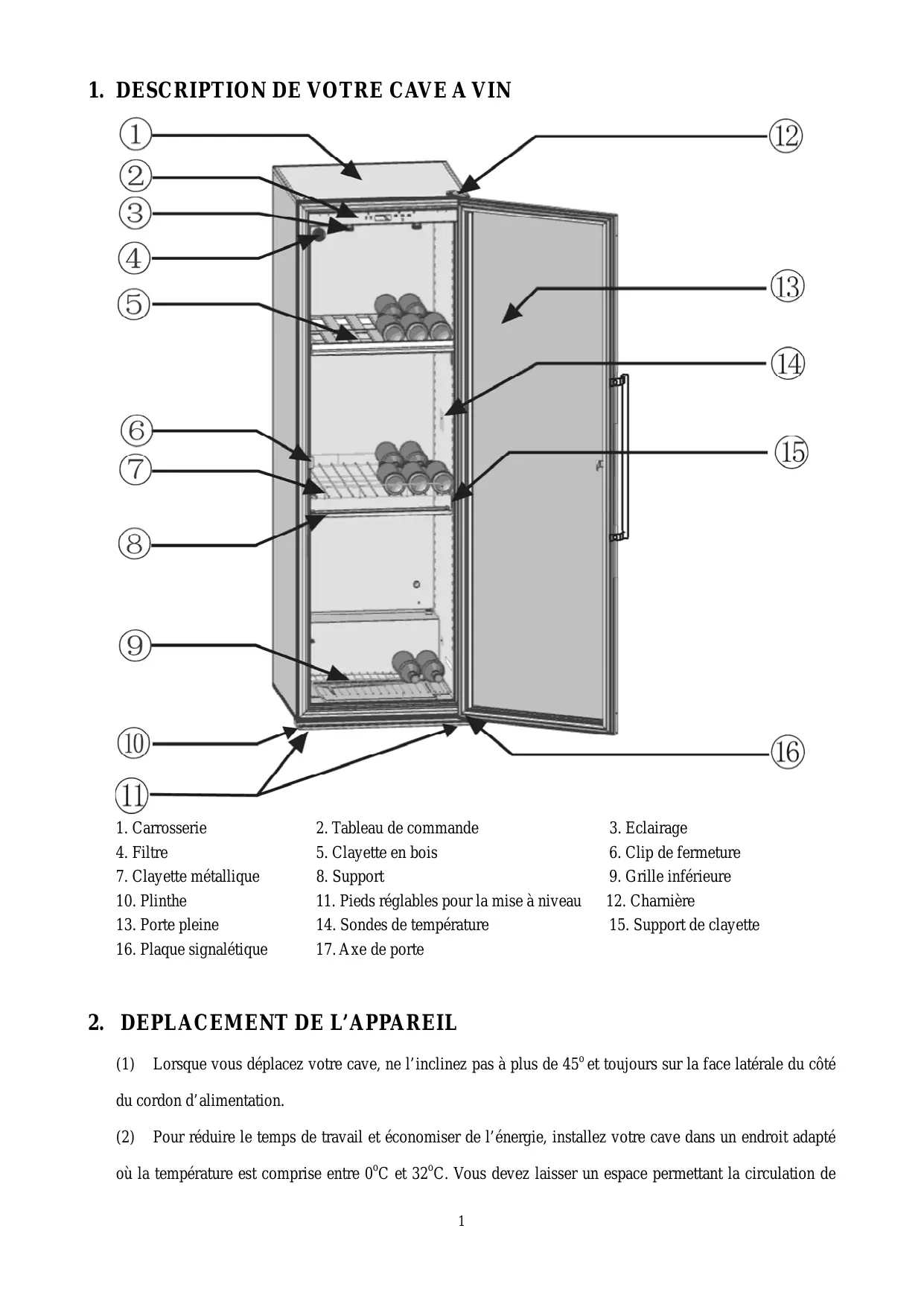

1. Carrosserie 4. Filtre 7. Clayette métallique 10. Plinthe 13. Porte pleine 16. Plaque signalétique

2. Tableau de commande 5. Clayette en bois 8. Support 11. Pieds réglables pour la mise à niveau 14. Sondes de température 17. Axe de porte

3. Eclairage 6. Clip de fermeture 9. Grille inférieure 12. Charnière 15. Support de clayette

2. DEPLACEMENT DE L’APPAREIL (1)

Lorsque vous déplacez votre cave, ne l’inclinez pas à plus de 45o et toujours sur la face latérale du côté

du cordon d’alimentation. (2)

Pour réduire le temps de travail et économiser de l’énergie, installez votre cave dans un endroit adapté

où la température est comprise entre 0oC et 32oC. Vous devez laisser un espace permettant la circulation de 1

l’air autour de la cave, de telle sorte que la chaleur produite par le condenseur puisse être éliminée. Laissez un espace d’au moins 8 cm entre le mur et l’arrière de votre cave à vin. Eloignez votre cave à vin de tout autre appareil domestique tel que réfrigérateur, soudeuse électrique… pour éviter les interférences. (3)

Eloignez votre appareil de toute source de chaleur.

Evitez de le placer dans une pièce trop humide (lingerie, buanderie, etc.) ou dans une zone susceptible

Placez l’appareil sur une surface plane et solide. Inclinez légèrement la cave à vin vers l’arrière afin de

procéder au réglage des pieds avant (réglage par vissage ou dévissage) de manière à mettre parfaitement votre cave à niveau.

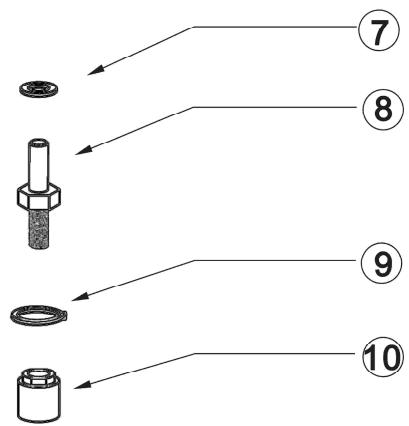

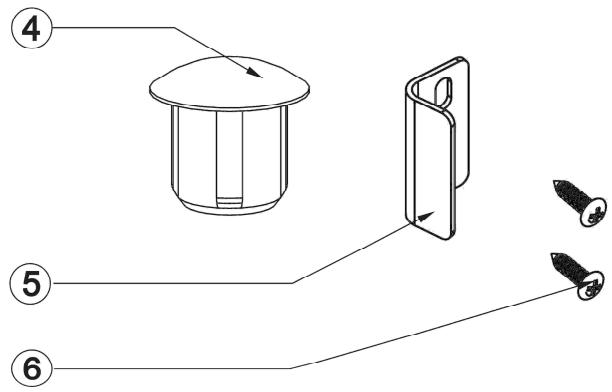

3. MONTAGE DE VOTRE CAVE A VIN 3.1 Récapitulatif des pièces

1. Bouchon 5. Clip de fermeture 9. Rondelle 13. Poignée de porte

2. Vis 3. Charnière supérieure 6. Vis cruciforme 7. Rondelle 10. Ecrou de charnière 11. Pivot 14. Vis à tête fraisée 2

4. Bouchon 8. Axe de porte 12. Bouchon

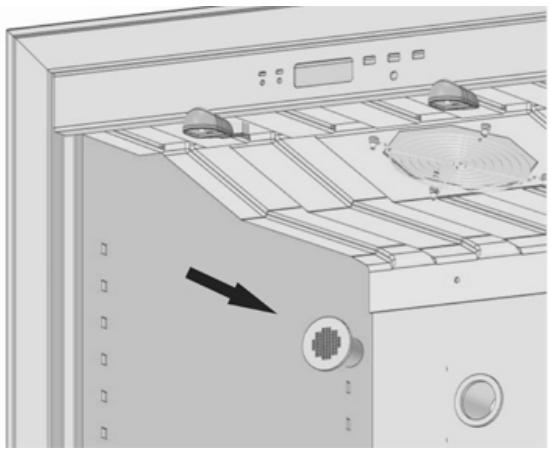

3.2 Montage du filtre à charbon actif Positionnez le filtre à charbon, que vous trouverez dans la boite “accessoires”, en le rentrant par l’intérieur de votre cave, dans l’orifice d’aération situé en haut. Vous pouvez utiliser le filtre à charbon pendant un an. Changez-le ensuite. Contactez votre distributeur local pour obtenir un nouveau filtre à charbon actif. Avant d’insérer le nouveau filtre, enlevez le filtre usagé.

3.3 Montage de la poignée de porte Vous trouverez la poignée et deux vis à tête fraisée dans la boite d’accessoires qui se trouve à l’intérieur de la cave. Suivez le schéma ci-contre pour fixer la poignée sur la porte.

Montage de la poignée de porte

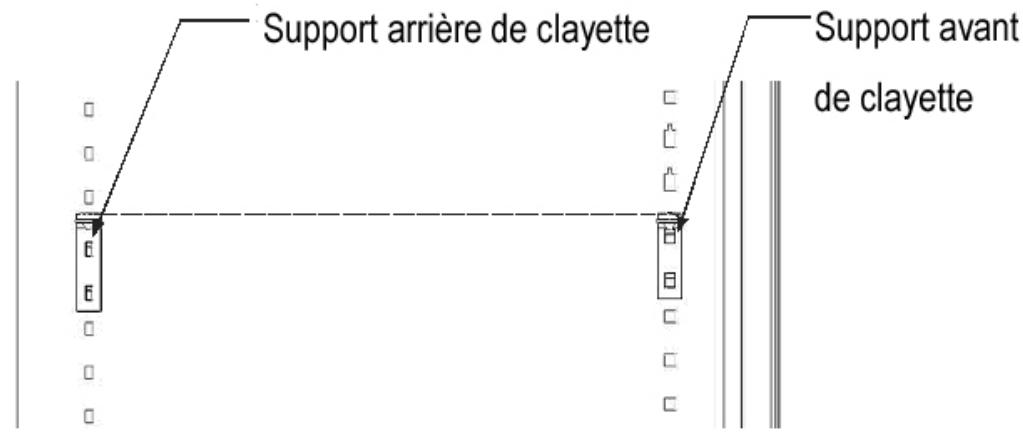

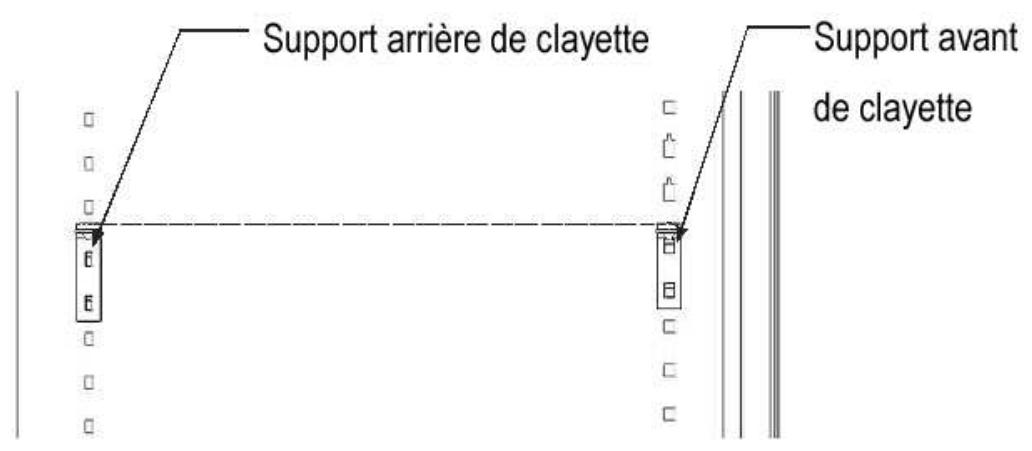

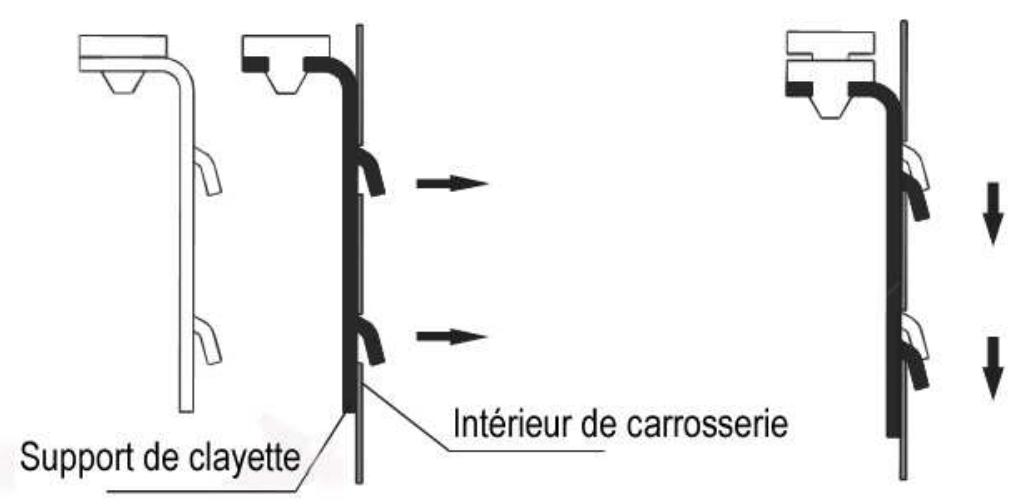

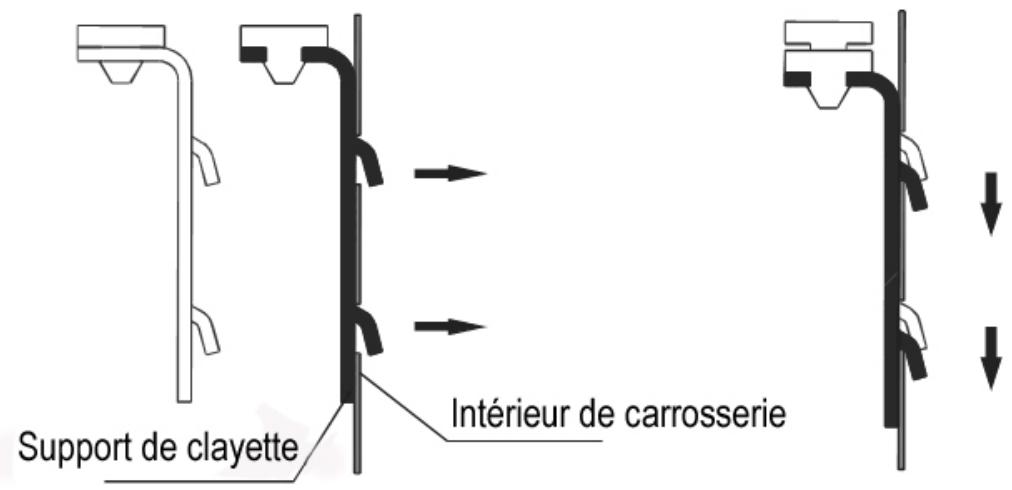

3.4 Montage des clayettes 3.4.1 Montage des supports de clayettes Le support de clayette doit être installé avant de placer les clayettes. Pour voir comment procéder, référez-vous au schéma ci-dessous. Placez le support de clayette dans le trou à l’intérieur de la carrosserie et pressez-le vers le bas de façon à ce que le support soit fermement fixé dans la carrosserie. La carrosserie comporte un support avant et un support arrière. Le plus long est le support arrière, il doit être fixé à l’intérieur de la carrosserie dans un des orifices situés vers l’arrière, le support avant doit être fixé à l’intérieur de la carrosserie dans un des orifices situés vers l’avant. Les deux supports doivent être au même niveau pour 3

que la clayette reste en parfaite position.

3.4.2 Montage des clayettes en bois Pour installer votre clayette en bois, référez-vous au schéma ci-dessous. Mettez la clayette sur le support en poussant d’abord la partie avant. Assurez-vous que le pivot en bois soit placé après l’appui du support arrière (voir schéma ci-dessous).

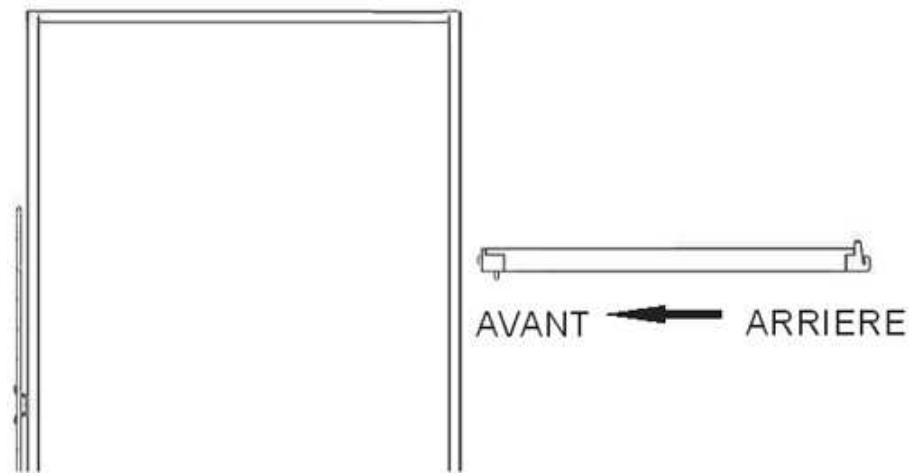

Sens d’installation des clayettes en bois

Positionnement des clayettes en bois

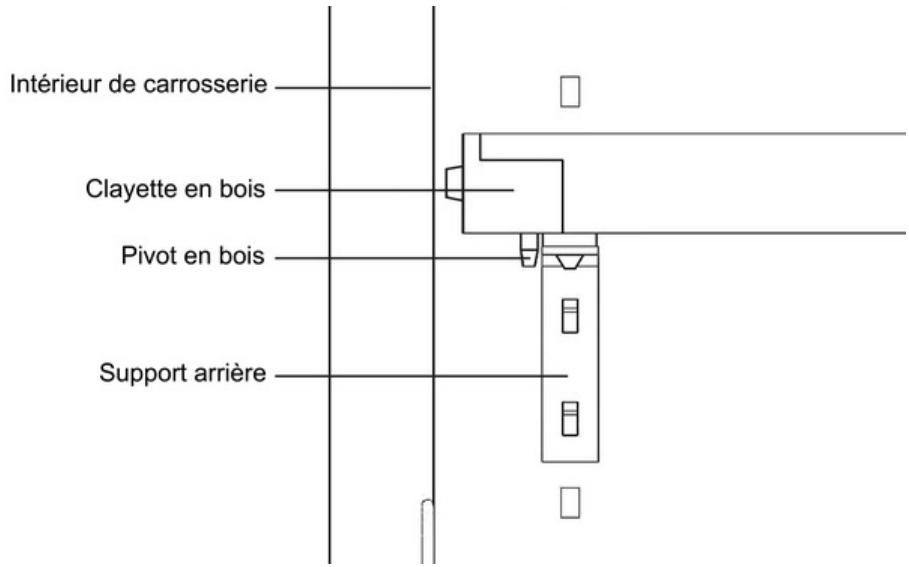

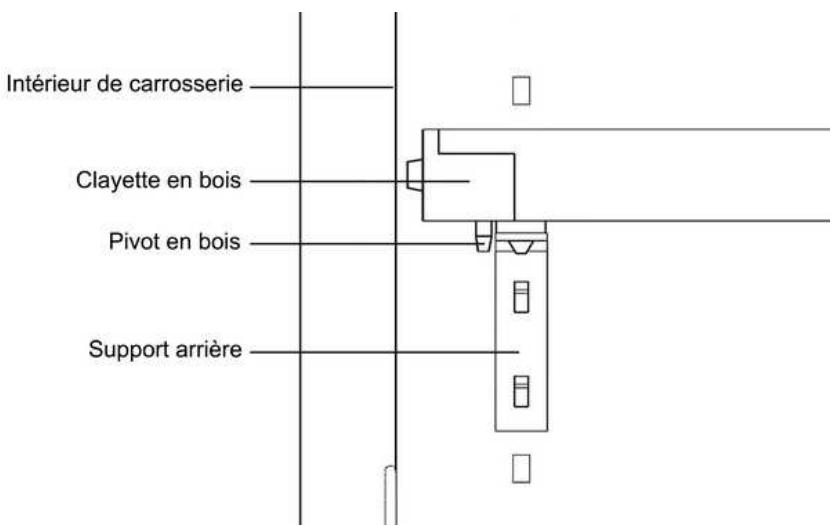

Positionnement du pivot en bois et du support de clayette arrière

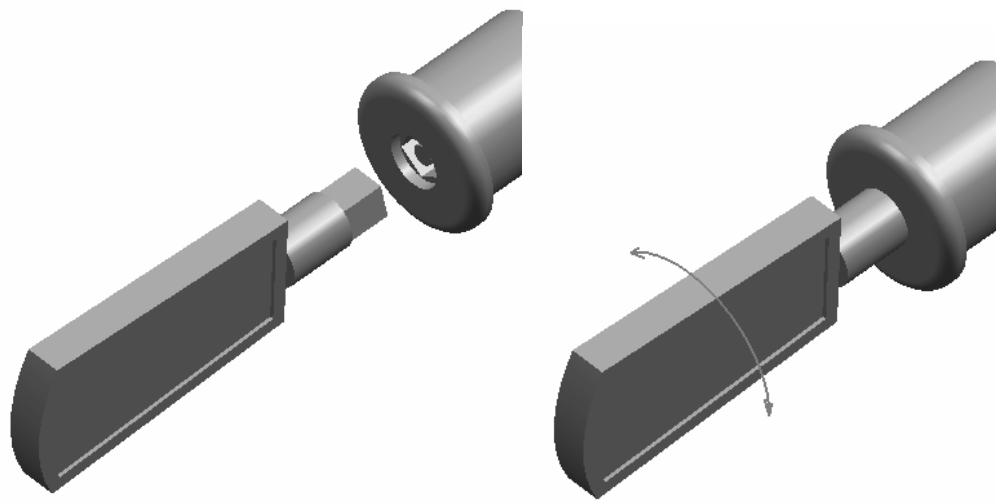

4. MODE D’EMPLOI 4.1 La clef Mettez la clef dans la serrure, poussez-la et tournez-la pour serrer ou desserer (voir schéma ci-dessous).

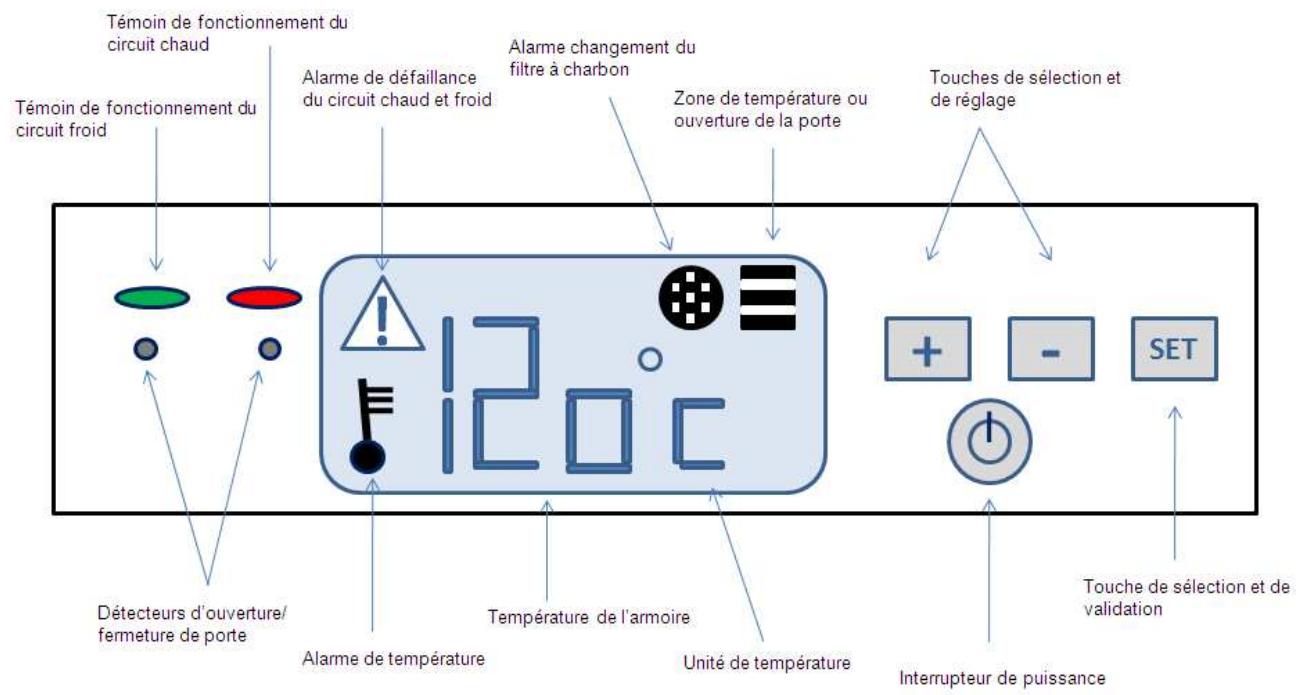

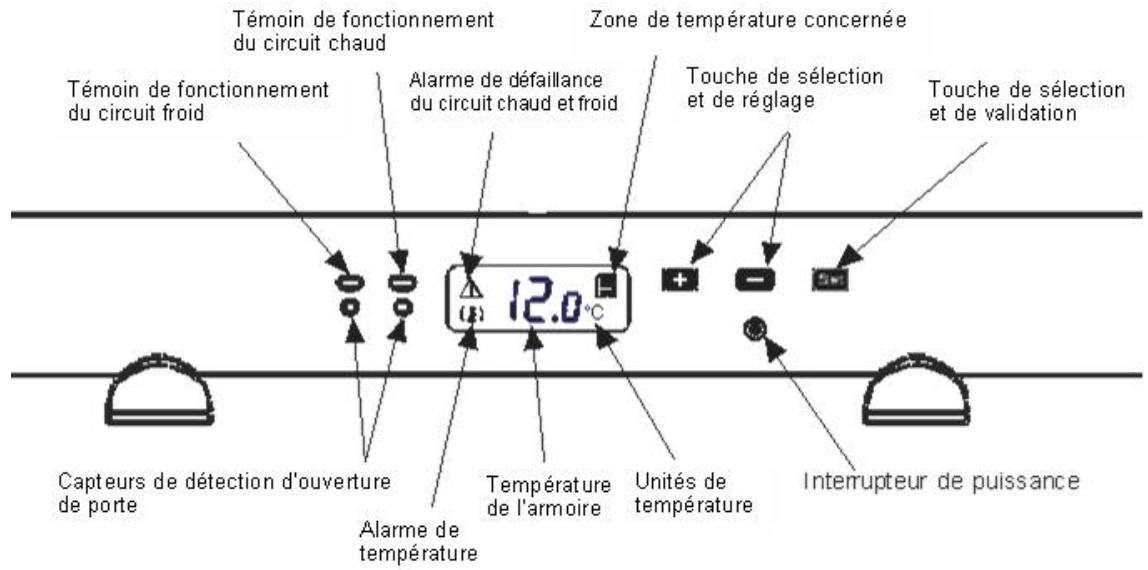

4.2 Contrôle et réglage 4.2.1 Descriptif du tableau de commande

ATTENTION : Si vous appuyez sur Appuez sur

en même temps, toutes les touches sont bloquées.

Réglage des températures , la température clignote, appuyez ensuite sur

température. Appuyez sur

pour valider la nouvelle consigne.

(2) Sans appuyer sur la touche

est inopérante. Appuyez sur

pour afficher les deux LED. Restez sur mode, le symbole “ symbole “

” s’affiche : Appuyez sur

” s’affiche. Lors de l’ouverture de la porte le

pour sélectionner le mode, puis sur

nouvelle consigne. Sinon l’affichage revient automatiquement à la mesure de la température après 15 secondes. (3) Appuyez sur LED. Appuyez sur

pendant 5 secondes, toutes les fonctions seront désactivées y compris l’affichage et les doucement pour remettre en fonction.

4.2.3 L’alarme L’alarme d’ouverture de porte :

s’affiche (clignotant) lorsque la porte est ouverte pendant plus de 15

minutes, et une alarme sonore vous avertit trois fois toutes les 30 secondes. L’alarme sonore s’arrêtera 6

automatiquement après 3 minutes.

4.2.4 Anomalies de fonctionnement Température :

s’affiche (clignotant) lorsque la température se situe en dessous de -30oC ou au-dessus

de 60oC. Une alarme sonore vous avertit toutes les 10 secondes et s’arrête lorsque vous appuyez sur les touches

Circuits chaud et froid :

s’affiche (clignotant) en cas de défaillance des circuits chaud et froid, une

alarme sonore vous avertit toutes les 10 secondes et s’arrête lorsque vous appuyez sur les touches

5. AVERTISSEMENT (1)

Après le déballage de votre cave, apportez les pièces d’emballage dans une déchetterie, elles seront pour

la plupart recyclées. (2)

N’essuyez pas l’arrière de la cave à vin avec une étoffe humide.

Ne placez pas d’appareil électrique ni d’aliment en haut de l’armoire.

N’utilisez pas l’appareil à l’extérieur.

Dépoussiérez le condenseur arrière au moins 2 fois par an.

Le compresseur commence à fonctionner pendant 3 minutes après la mise en fonction de l’alimentation

électrique : si le compresseur ne commence pas à fonctionner immédiatement, cela ne signifie pas qu’il y ait une anomalie. (7)

Débranchez l’alimentation électrique et arrachez le cordon d’alimentation avant de soulever la cave.

Ôtez toutes les bouteilles de la cave avant de la déplacer. (8)

Gardez la porte ouverte le moins de temps possible. Ouvrez seulement en cas de besoin.

Ne laissez pas les enfants grimper, s’asseoir, se tenir debout sur la cave ni se suspendre aux clayettes de

la cave à vin. Ils pourraient endommager la cave et se blesser gravement. (10) Prendre soin de toujours mettre les clefs hors de portée des enfants, pour éviter qu’ils s’y enferment. (11) N’essayez pas de réparer les cordons endommagés ou les composants électriques. Contactez votre distributeur ou un technicien SAV.

6. ANALYSE DES PROBLEMES SIMPLES Problème

Le compresseur ne fonctionne pas

Le compresseur fonctionne bruyamment ou par intervalles fréquents

La LED ne s’allume pas

On ne peut pas fermer la porte correctement

L’alimentation électrique n’est pas branchée

Vérifiez l’alimentation électrique

Le cordon d’alimentation est endommagé

Vérifiez l’alimentation électrique

Contactez votre distributeur ou un

technicien SAV Défaillance de circuit intérieur

Contactez votre distributeur ou un

technicien SAV L’alimentation électrique s’interrompt

Vérifiez si l’alimentation électrique est interrompue

En cours de dégivrage

Phénomène normal, le compresseur fonctionnera lorsque le dégivrage sera terminé

Instabilité d’alimentation électrique

Débranchez l’appareil, faites-le fonctionner de nouveau après 3 minutes

La cave n’est pas sur une surface plane

Réglez parfaitement les pieds avant jusqu’à ce que l’appareil soit de niveau

Consigne de température trop haute

Vérifiez la température, réglez à nouveau la température demandée

Ouverture de la porte trop longue et fréquente

Ouvrez la porte seulement en cas de besoin

Joint de la porte endommagé

Contactez votre distributeur ou un

technicien SAV Anomalie de circuit électrique

Contactez votre distributeur ou un

technicien SAV LED endommagée

Contactez votre distributeur ou un

technicien SAV L’armoire n’est pas de niveau

Réglez les pieds avant jusqu’à ce que la cave soit parfaitement à niveau

La clayette va jusqu’à l’extérieur de la carrosserie

Déplacez la clayette vers l’arrière au bon emplacement

MARQUE: LA SOMMELIERE REFERENCE: CPH 132 CODIC: 3140792

2ème VERSION NOTICE DE VOTRE CAVE A VIN Votre appareil est uniquement réservé au stockage et à la conservation des boissons.

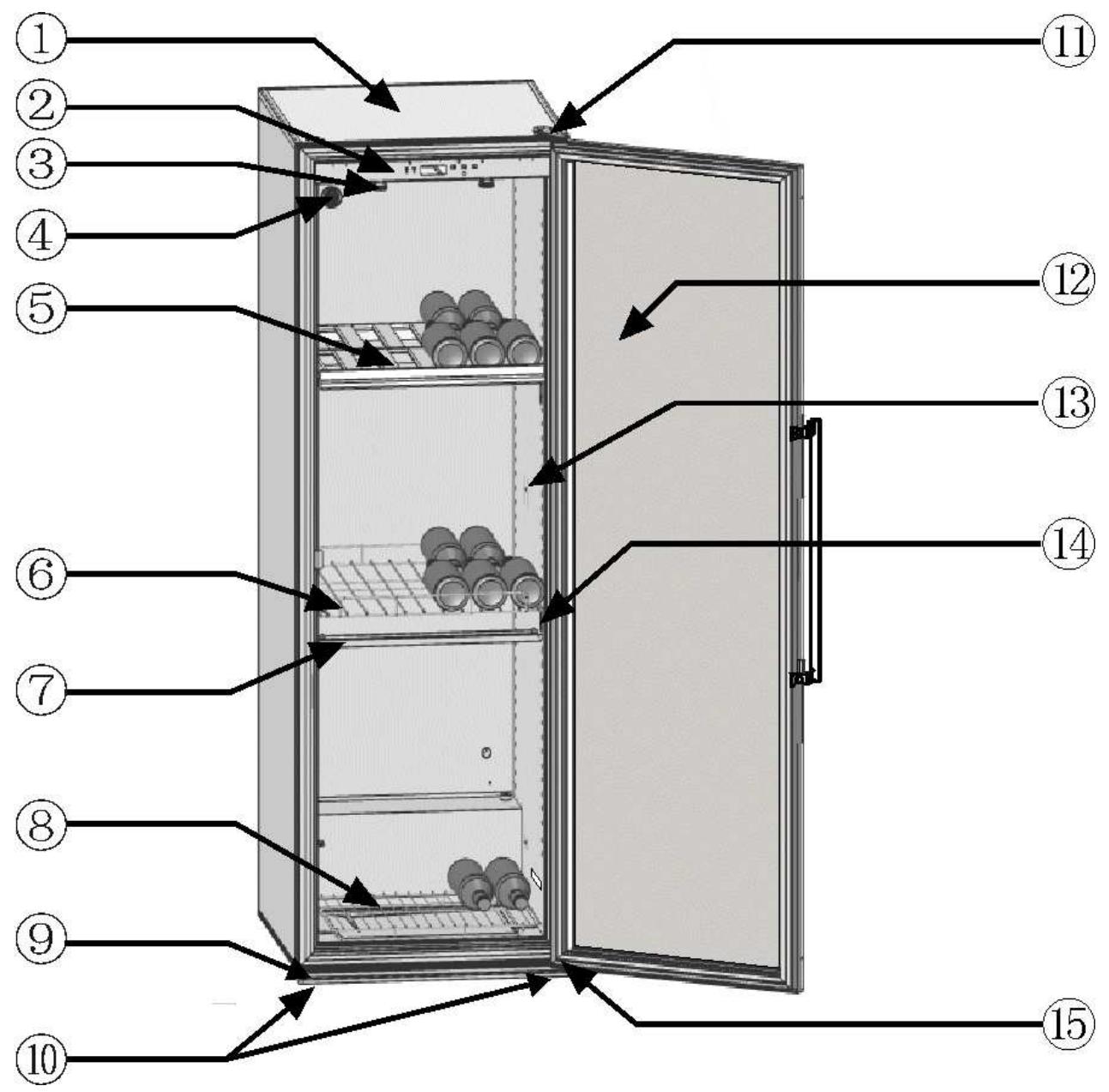

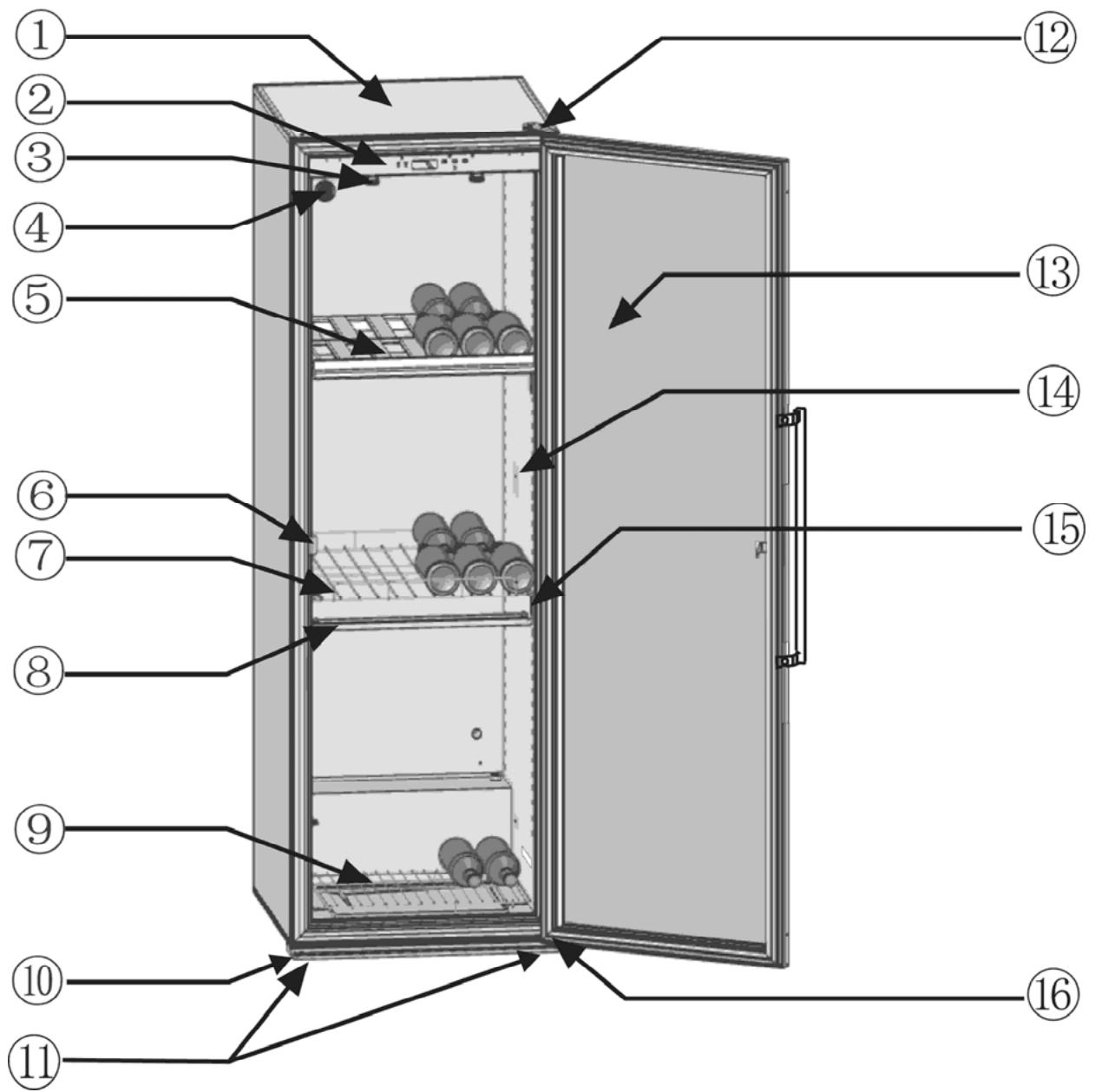

1.DESCRIPTION DE VOTRE CAVE A VIN

1. Carrosserie 2. Tableau de commande 4. Filtre 5. Clayette en bois 7. Support 8. Grille inférieure 10. Pieds réglables pour la mise à niveau 11. Charnière 13. Sondes de température 14. Support de clayette

3. Eclairage 6. Clayette métallique 9. Plinthe 12. Porte 15. Axe de porte

1. DEPLACEMENT DE L’APPAREIL (1)

Lorsque vous déplacez votre cave, ne l’inclinez pas à plus de 45o et toujours sur la face latérale du côté

du cordon d’alimentation. (2)

Pour réduire le temps de travail et économiser de l’énergie, installez votre cave dans un endroit adapté

où la température est comprise entre 0oC et 32oC. Vous devez laisser un espace permettant la circulation de l’air autour de la cave, de telle sorte que la chaleur produite par le condenseur puisse être éliminée. Laissez un espace d’au moins 8 cm entre le mur et l’arrière de votre cave à vin. Eloignez votre cave à vin de tout autre appareil domestique tel que réfrigérateur, soudeuse électrique… pour éviter les interférences. (3)

Eloignez votre appareil de toute source de chaleur.

Evitez de le placer dans une pièce trop humide (lingerie, buanderie, etc.) ou dans une zone susceptible

Placez l’appareil sur une surface plane et solide. Inclinez légèrement la cave à vin vers l’arrière afin de

procéder au réglage des pieds avant (réglage par vissage ou dévissage) de manière à mettre parfaitement votre cave à niveau.

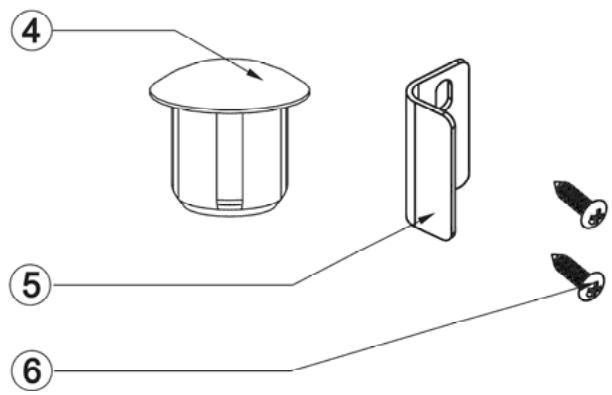

2. MONTAGE DE VOTRE CAVE A VIN 3.1 Récapitulatif des pièces

1. Bouchon 5. Clip de fermeture porte 9. Rondelle 13. Poignée de porte

2. Vis 3. Charnière supérieure 6. Vis cruciforme 7. Rondelle 10. Ecrou de charnière 14. Vis à tête fraisée

4. Bouchon 8. Axe de 12. Bouchon

3.2Montage du filtre à charbon actif Positionnez le filtre à charbon, que vous trouverez dans la boite “accessoires”, en le rentrant par l’intérieur de votre cave, dans l’orifice d’aération situé en haut. Vous pouvez utiliser le filtre à charbon pendant un an. Changez-le ensuite. Contactez votre distributeur local pour obtenir un nouveau filtre à charbon actif. Avant d’insérer le nouveau filtre, enlevez le filtre usagé.

3.3 Montage de la poignée de porte Vous trouverez la poignée et deux vis à tête fraisée dans le sac à accessoire qui se trouve à l’intérieur de la cave. Suivez le schéma suivant pour fixer la poignée sur la porte.

Montage de la poignée de porte

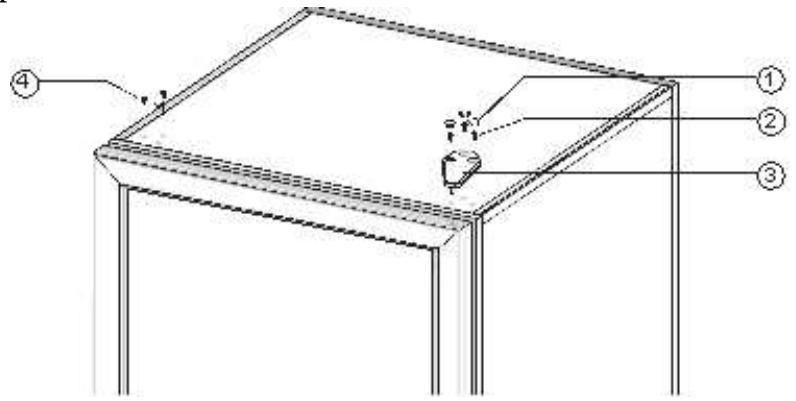

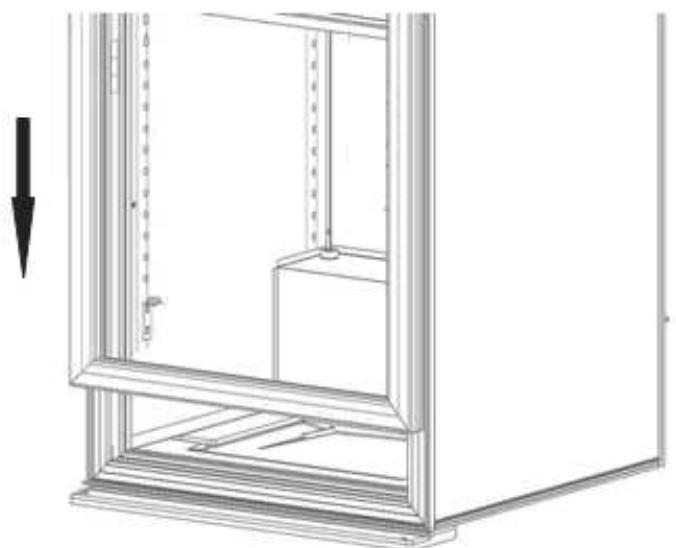

3.4 Réversibilité de la porte Vous pouvez changer le sens d’ouverture de la porte de la droite vers la gauche. Si vous possédez un modèle avec une serrure, l’inversion de la porte est toujours possible mais la serrure de sera plus utilisable. Pour ce faire, procédez comme suit : (1) Fermez la porte. (2) Enlevez délicatement les bouchons à l’aide d’une lame fine, dévissez les vis et tirez la charnière supérieure.

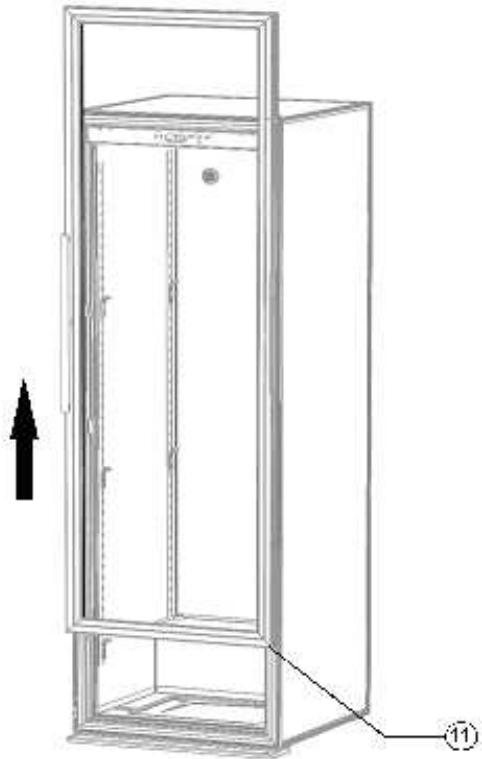

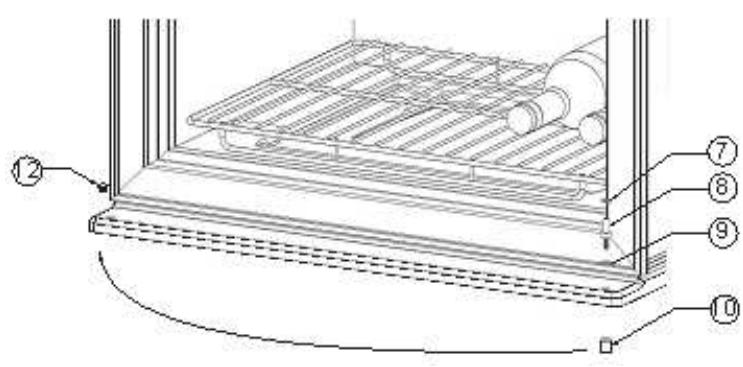

(3) Otez la porte de la cave en l’ouvrant légèrement, puis en soulevant vers le haut.

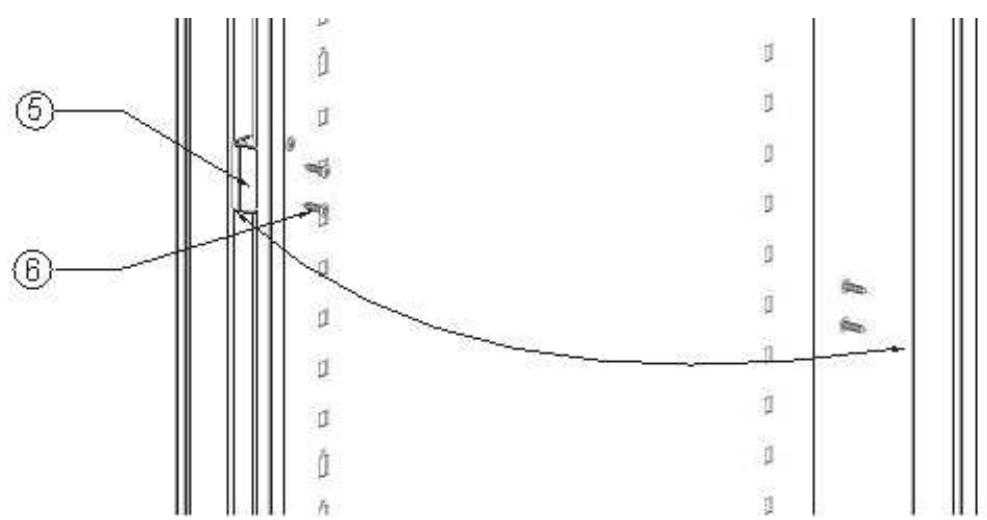

(4) Dévissez le clip de fermeture situé sur le côté gauche de la porte, puis fixez-le sur le côté droit de la porte.

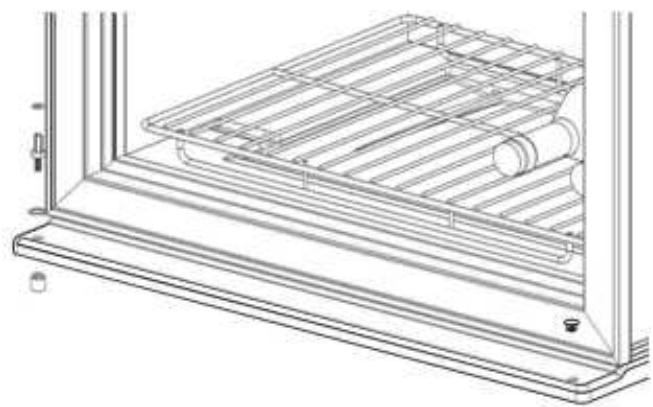

(5) Enlevez le bouchon situé à droite, devissez l’axe de porte avec la rondelle, puis revissez-le sur la même pièce sur le côté opposé (voir sur le schéma ci-dessus).

(6) Tournez la porte de 180o, soulevez légèrement la porte et déplacez vers le bas, replacez la porte sur son axe.

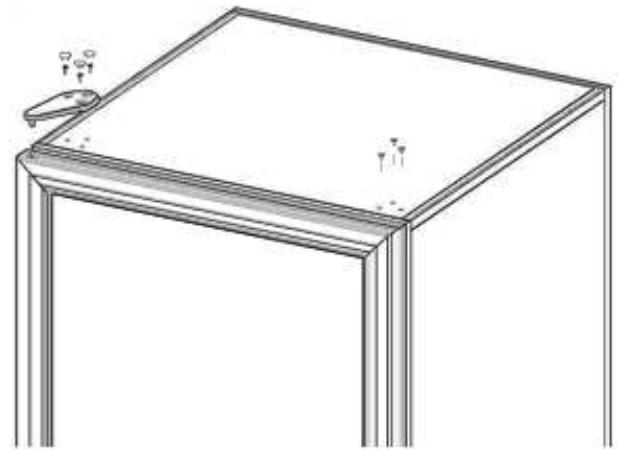

(7) Remettez en place la charnière à l’aide des vis, de façon à ce que la porte soit bien parallèle à la carrosserie. Replacez les bouchons.

3.5 Montage des clayettes 3.5.1 Montage des supports de clayettes Le support de clayette doit être installé avant de placer les clayettes. Pour voir comment procéder, référez-vous au schéma ci-dessous. Placez le support de clayette dans le trou à l’intérieur de la carrosserie et pressez-le vers le bas de façon à ce que le support soit fermement fixé dans la carrosserie. La carrosserie comporte un support avant et un support arrière. Le plus long est le support arrière, il doit être fixé à l’intérieur de la carrosserie dans un des orifices situés vers l’arrière, le support avant doit être fixé à l’intérieur de la carrosserie dans un des orifices situés vers l’avant. Les deux supports doivent être au même niveau pour que la clayette reste en parfaite position.

3.5.2 Montage des clayettes en bois Pour installer votre clayette en bois, référez-vous au schéma ci-dessous. Mettez la clayette sur le support en poussant d’abord la partie avant. Assurez-vous que le pivot en bois soit placé après l’appui du support arrière (voir schéma ci-dessous).

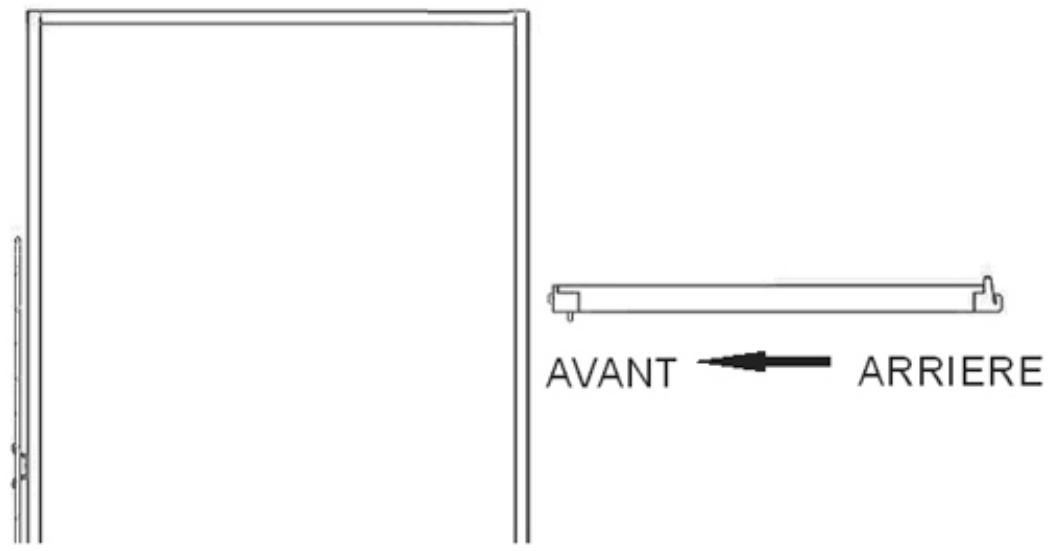

Sens d’installation des clayettes en bois

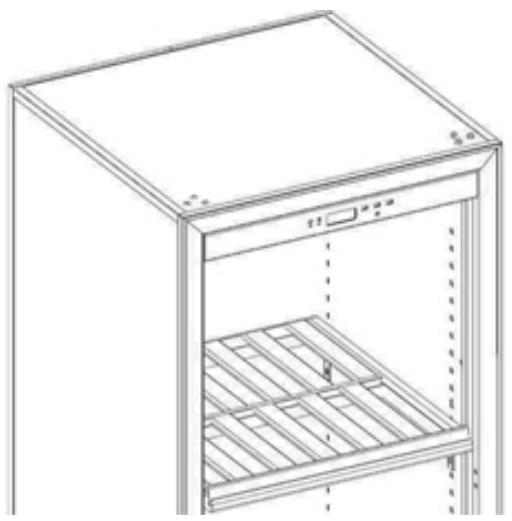

Positionnement des clayettes en bois

Positionnement du pivot en bois et du support de clayette arrière

4. MODE D’EMPLOI(Contrôle et réglage) 4. 1 Descriptif du tableau de commande

ATTENTION : Si vous appuyez sur Appuez sur

en même temps, toutes les touches sont bloquées.

Réglage des températures Appuyez sur

, la température clignote, appuyez ensuite sur

température. Appuyez sur

pour valider la nouvelle consigne.

Alarme de changement du filtre à charbon actif Lorsque le filtre à charbon actif sera en fin de vie, le symbole

clignotera et un signal sonore se

déclenchera. Changez le filtre à charbon actif et appuyez sur la touche Réinitialisez la durée de vie de votre nouveau filtre en appuyant sur

.Vous pouvez à tout moment

obtenir une indication sur la durée de vie de votre filtre à charbon en appuyant sur 5secondes sur la touche Fonction éclairage permanent Pressez -

pendant 5 secondes, s’affiche alors le symbole Si le symbole

s’affiche à côté , soit

, cela signifie que l’éclairage LED se déclenche

uniquement lorsque la porte est ouverte

Si il n’y a aucun symbole, soit

seulement, cela signifie que votre éclairage LED est en

permanence allumé, que la porte soit ouverte ou fermée. Pour changer de mode d’éclairage appuyez sur

pour valider votre choix.

Mise sous tension Appuyez sur

pendant 5 secondes, toutes les fonctions seront désactivées y compris l’affichage et les doucement pour remettre en fonction.

LED. Appuyez sur L’alarme

L’alarme d’ouverture de porte :

s’affiche (clignotant) lorsque la porte est ouverte pendant

plus de 15 minutes, et une alarme sonore vous avertit trois fois toutes les 30 secondes. L’alarme sonore s’arrêtera automatiquement après 3 minutes. Anomalies de fonctionnement Température : s’affiche (clignotant) lorsque la température est anormalement haute. Une alarme sonore vous avertit toutes les 10 secondes et s’arrête lorsque vous appuyez sur les touches ou

Circuits chaud et froid :

s’affiche (clignotant) en cas de défaillance des circuits chaud et

froid, une alarme sonore vous avertit toutes les 10 secondes et s’arrête lorsque vous appuyez sur les touches

5. AVERTISSEMENT (1) Après le déballage de votre cave, apportez les pièces d’emballage dans une déchetterie, elles seront pour la plupart recyclées. (2) N’essuyez pas l’arrière de la cave à vin avec une étoffe humide. (3) Ne placez pas d’appareil électrique ni d’aliment en haut de l’armoire. (4) N’utilisez pas l’appareil à l’extérieur. (5) Dépoussiérez le condenseur arrière au moins 2 fois par an. (6) Le compresseur commence à fonctionner pendant 3 minutes après la mise en fonction de l’alimentation électrique : si le compresseur ne commence pas à fonctionner immédiatement, cela ne signifie pas qu’il y ait une anomalie. (7) Débranchez l’alimentation électrique et arrachez le cordon d’alimentation avant de soulever la cave. Ôtez toutes les bouteilles de la cave avant de la déplacer. (8) Gardez la porte ouverte le moins de temps possible. Ouvrez seulement en cas de besoin. (9) Ne laissez pas les enfants grimper, s’asseoir, se tenir debout sur la cave ni se suspendre aux clayettes de la cave à vin. Ils pourraient endommager la cave et se blesser gravement. (10) Prendre soin de toujours mettre les clefs hors de portée des enfants, pour éviter qu’ils s’y enferment. (11) N’essayez pas de réparer les cordons endommagés ou les composants électriques. Contactez votre distributeur ou un technicien SAV. 10

6. ANALYSE DES PROBLEMES SIMPLES Problème Le compresseur ne fonctionne pas

Analyse du problème L’alimentation électrique n’est pas branchée

Vérifiez l’alimentation électrique

Le cordon d’alimentation est endommagé

Vérifiez l’alimentation électrique

Contactez votre distributeur ou un

technicien SAV Défaillance intérieur

Le compresseur fonctionne bruyamment ou par intervalles fréquents

La LED ne s’allume pas

On ne peut pas fermer la porte correctement

Contactez votre distributeur ou un

technicien SAV L’alimentation électrique s’interrompt

Vérifiez si l’alimentation électrique est interrompue

En cours de dégivrage

Phénomène normal, le compresseur fonctionnera lorsque le dégivrage sera terminé

Instabilité d’alimentation électrique

Débranchez l’appareil, faites-le fonctionner de nouveau après 3 minutes

La cave n’est pas sur une surface plane

Réglez parfaitement les pieds avant jusqu’à ce que l’appareil soit de niveau

Consigne de trop haute

Vérifiez la température, réglez à nouveau la température demandée

Ouverture de la porte trop longue et fréquente

Ouvrez la porte seulement en cas de besoin

Joint de la porte endommagé

Contactez votre distributeur ou un

technicien SAV Anomalie électrique

Contactez votre distributeur ou un technicien SAV

Contactez votre distributeur ou un

technicien SAV L’armoire n’est pas de niveau

Réglez les pieds avant jusqu’à ce que la cave soit parfaitement à niveau

Montage incorrect de la porte après un changement du sens d’ouverture

Voir le chapitre réversibilité de la porte et l’installer correctement

La clayette va jusqu’à l’extérieur de la carrosserie

Déplacez la clayette vers l’arrière au bon emplacement
