PG 750S X - Plaque de cuisson CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson gaz encastrable
Marque	CANDY
Modèle	PG 750S X
Dimensions (L x P)	745 x 510 mm (estimation pour modèle 75 cm)
Nombre de brûleurs gaz	4 brûleurs (selon variante)
Puissance totale gaz	8,95 kW (G20) / 649 g/h (G30)
Type de gaz compatible	G20 (méthane) 20 mbar, G30 (butane) 28-30 mbar, G31 (propane) 37 mbar
Allumage	Électronique intégré
Sécurité	Thermocouple (dispositif de sécurité sur chaque brûleur)
Alimentation électrique	230 V / 50 Hz, puissance selon modèle (0, 450, 1400 ou 2000 W)
Matériau de la surface	Acier émaillé ou inox, grilles et brûleurs chromés
Classe d'installation	Classe 3 (encastrable)
Type de brûleurs	Rapide, semi-rapide, ultra-rapide, double couronne selon configuration
Diamètre recommandé des récipients	12 à 28 cm selon brûleur
Nettoyage	Eau tiède savonneuse, détergent non corrosif ; éviter abrasifs et nettoyeur vapeur
Accessoires fournis	Grille support casseroles, injecteurs pour conversion gaz, pattes de fixation
Garantie	Certificat de garantie inclus, assistance technique gratuite pendant la période de garantie
Pays de fabrication	Non spécifié, marque italienne

FOIRE AUX QUESTIONS - PG 750S X CANDY

Comment adapter la table de cuisson à un autre type de gaz ?

Pour adapter la table à un gaz différent, remplacez les injecteurs des brûleurs par ceux fournis avec l'appareil. Consultez le tableau des consommations de gaz dans la notice pour choisir le bon injecteur. Ensuite, ajustez le réglage d'air primaire (bague) et le réglage minimum de la flamme. Remplacez l'étiquette de gaz sur l'appareil après l'adaptation.

Pourquoi la flamme des brûleurs est-elle jaune ou instable ?

Une flamme jaune indique un mauvais mélange air/gaz. Ajustez la bague d'air primaire en dévissant la vis et en tournant la bague pour obtenir une flamme bleue courte et stable. Référez-vous au tableau des consommations de gaz pour la valeur de réglage 'X' correspondant à votre brûleur.

Comment nettoyer les brûleurs et les grilles ?

Nettoyez les brûleurs et les grilles avec de l'eau tiède savonneuse. Pour les brûleurs en aluminium, utilisez un produit spécial pour alliages d'aluminium. Séchez parfaitement avant de remonter. N'utilisez jamais de produits abrasifs, corrosifs ou de nettoyeur vapeur.

Quelle distance minimale dois-je respecter entre la table et une hotte aspirante ?

La distance minimale entre la table de cuisson et tout autre élément (hotte, meuble) doit être d'au moins 70 cm.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'alimentation électrique est branchée et que le gaz arrive. Pour les modèles avec allumage électronique, appuyez et tournez la manette jusqu'à la position étoile. Si la flamme ne s'allume pas dans les 5 secondes, refermez le gaz et réessayez après 1 minute. Si le problème persiste, contactez le service d'assistance.

Puis-je utiliser une poêle en fonte sur la table de cuisson ?

Oui, vous pouvez utiliser des poêles en fonte à condition que leur fond soit parfaitement plat. Pour les brûleurs, le diamètre du récipient doit correspondre à la taille du brûleur (12-28 cm selon le type). Évitez les récipients trop petits ou à fond concave/convexe.

Comment régler la flamme minimale ?

Allumez le brûleur en position minimum, retirez le bouton, puis avec un petit tournevis, agissez sur la vis de réglage du robinet. Tournez dans le sens antihoraire pour augmenter le débit ou horaire pour le diminuer jusqu'à obtenir une flamme de 3-4 mm. Pour le gaz en bouteille, vissez complètement la vis.

Que faire en cas de coupure de courant ?

Si l'alimentation électrique est coupée, vous pouvez allumer les brûleurs manuellement en approchant une flamme (briquet, allumette) près du brûleur puis en tournant la manette sur la position maximum.

Est-il possible d'installer la table au-dessus d'un four non ventilé ?

Pour une table de 60 cm, il est possible d'installer au-dessus d'un four sans refroidissement à condition de créer des ouvertures d'aération d'au moins 300 cm². Pour les tables de 75 cm, seul un four ventilé peut être installé en dessous.

Comment entretenir les parties en acier inoxydable ?

Nettoyez les parties en acier avec de l'alcool ou des solutions spécifiques du commerce. Utilisez un chiffon doux imbibé d'huile de vaseline ou d'arachides pour faire briller. Évitez les produits abrasifs, acides ou alcalins (jus de citron, vinaigre).

MODE D'EMPLOI PG 750S X CANDY

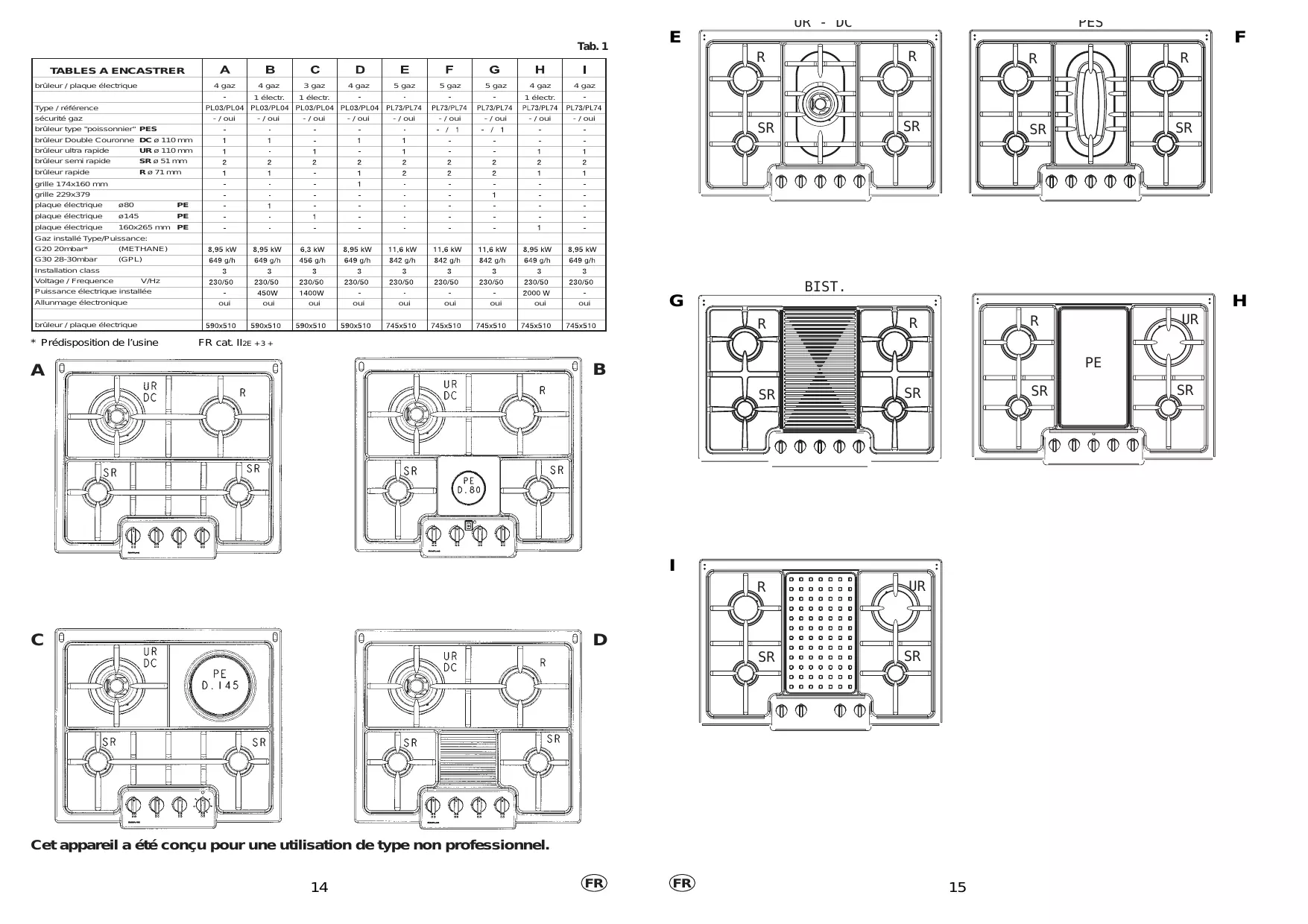

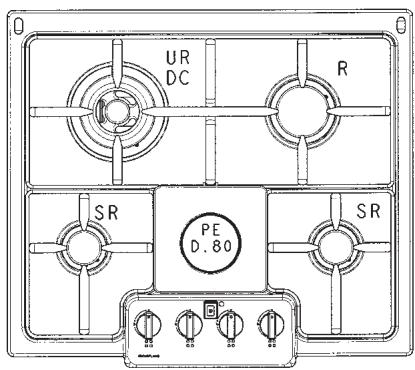

TABLES A ENCASTRER		A	B	C	D	E	F	G	H	I
brûleur / plaque électrique		4 gaz	4 gaz	3 gaz	4 gaz	5 gaz	5 gaz	5 gaz	4 gaz	4 gaz
		-	1 électr.	1 électr.	-	-	-	-	1 électr.	-
Type / référence		PL03/PL04	PL03/PL04	PL03/PL04	PL03/PL04	PL73/PL74	PL73/PL74	PL73/PL74	PL73/PL74	PL73/PL74
sécurité gaz		- / oui	- / oui	- / oui	- / oui	- / oui	- / oui	- / oui	- / oui	- / oui
brûleur type "poissonnier" PES		-	-	-	-	-	- / 1	- / 1	-	-
brûleur Double Couronne DCø 110 mm		1	1	-	1	1	-	-	-	-
brûleur ultra rapide URø 110 mm		1	-	1	-	1	-	-	1	1
brûleur semi rapide SRø 51 mm		2	2	2	2	2	2	2	2	2
brûleur rapide Rø 71 mm		1	1	-	1	2	2	2	1	1
grille 174x160 mm		-	-	-	1	-	-	-	-	-
grille 229x379		-	-	-	-	-	-	1	-	-
plaque électriqueø80 PE		-	1	-	-	-	-	-	-	-
plaque électriqueø145 PE		-	-	1	-	-	-	-	-	-

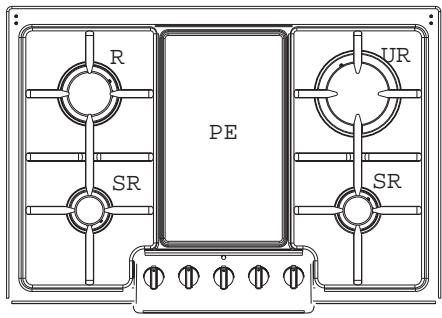

plaque électrique 160x265 mm PE		-	-	-	-	-	-	-	1	-
Gaz installé Type/Puissance:
G20 20mbar* (METHANE)		8,95 kW	8,95 kW	6,3 kW	8,95 kW	11,6 kW	11,6 kW	11,6 kW	8,95 kW	8,95 kW
G30 28-30mbar (GPL)		649 g/h	649 g/h	456 g/h	649 g/h	842 g/h	842 g/h	842 g/h	649 g/h	649 g/h
Installation class		3	3	3	3	3	3	3	3	3
Voltage / Frquence V/Hz		230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Puisance électrique installée		-	450W	1400W	-	-	-	-	2000 W	-
Allunnage électronique		oui	oui	oui	oui	oui	oui	oui	oui	oui
brûleur / plaque électrique		590x510	590x510	590x510	590x510	745x510	745x510	745x510	745x510	745x510

• Prédisposition de l'usine

FR cat. II_2E + 3+

A

B

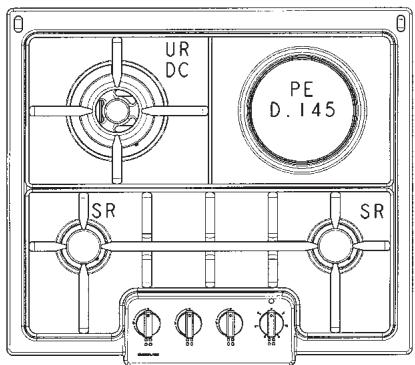

C

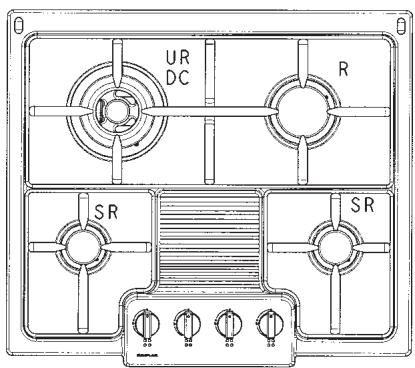

D

Cet apparéil a été concu pour une utilisation de type non professionnel.

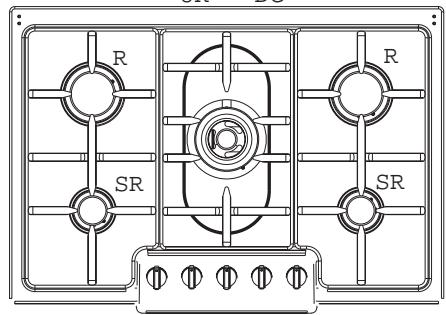

E

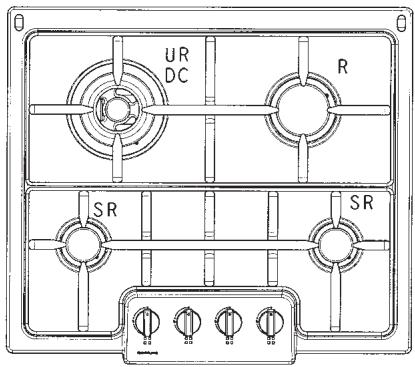

UR - DC

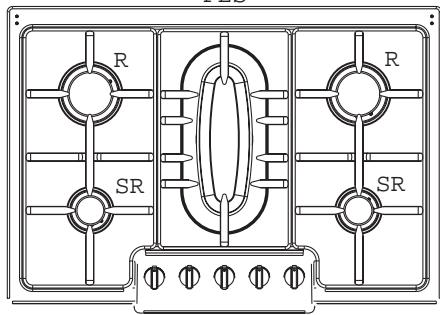

PES

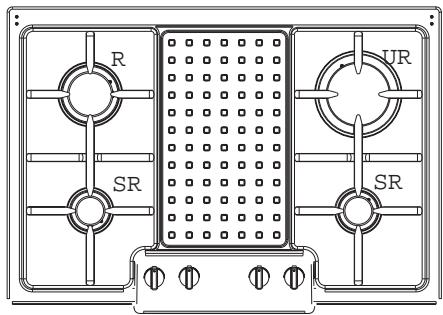

F

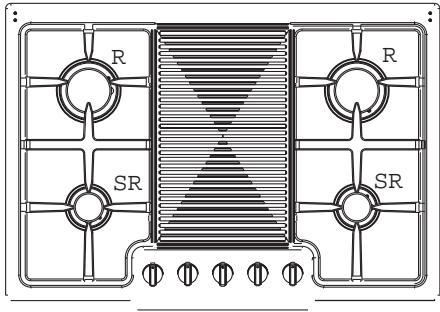

G
BIST.

H

1

ISSTRUCTION D'INSTALLATION INSTALLATION

L'installation est à la charge de l'acheteur. Le constructeur est exempté de ce service.

Toute intervention demandée au constructeur à la suite d'une erreur d'installation n'est pas comprise dans la garantie.

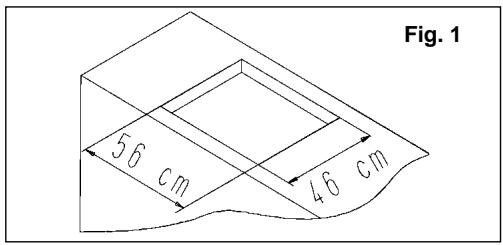

Les tables de cuisson et d'encastrement sont prévus pour l'installation en tops réalisés avec n'importe quel matériel, à condition qu'il puisse résister à une température de 100^ et qu'il ait une épaissur variant de 25 à 45 mm. Les dimensions du four pour encastrement doivent respecter les dimensions indiquées Fig. 1.

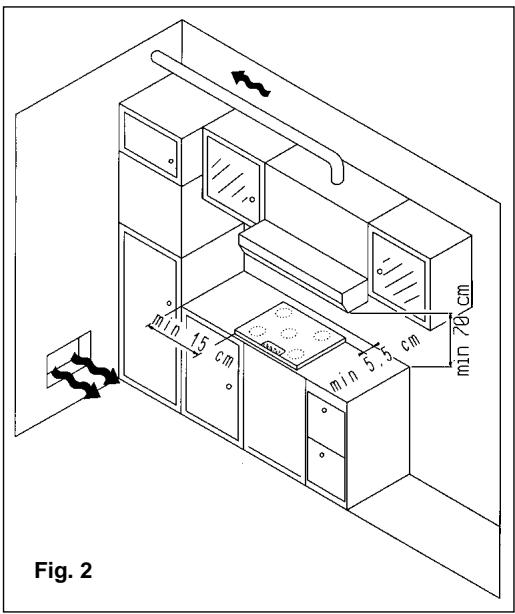

Si le plan de cuisson est installé entre les parois d'un meuble, la distance entre cellesci et les bords de l'appareil sera d'au moins de 15 cm; il en est de même pour la distan

ce qui le séparera de la paroi postérieure 5,5 cm. (fig. 2).

La distance entre la table de cuisson et tout autre élément ou apparéil electroménager (par exemple une hotte aspirante) ne doit pas être inférieure à 70 cm (fig.2).

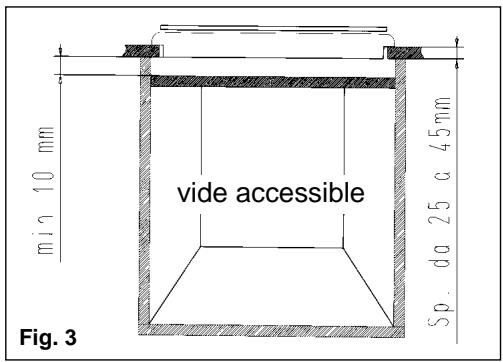

Si sous la table de caisson est present un vide (accessible): il est nécessaire d'insérer une cloison isolante de séparation entre le dessous de caisson et au dessus du vide.

Celle-ci doit être au moins à 10 mm du fond du caisson (Fig. 3).

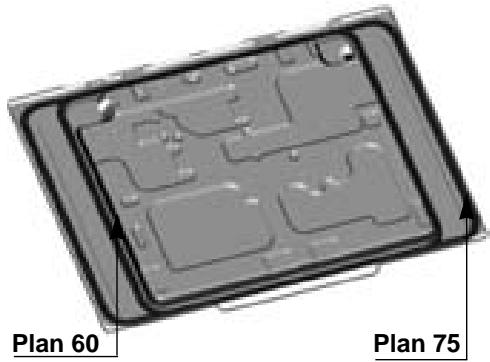

Important - Appliquer le joint comme indiqué sur le dessin ci-dessous.

La fixation au meuble s'obtient au moyen de pattes de fixation qui sont livrés comme accessoires. Dans la partie inférieure de la caissette se trouvent déjà des orifices dans lesquels les pattes de fixation seront vissés.

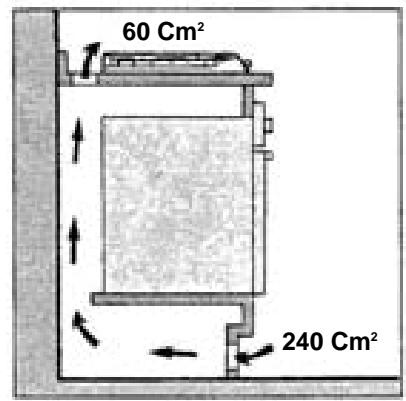

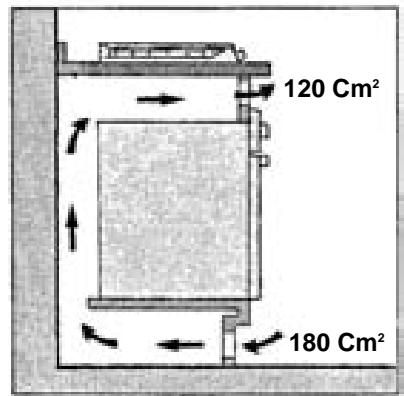

Si la table de cuisson 60 cm est installée au-dessus d'un four non équipé d'un système de refroidissement, nous vous recommendons de créé des ouvertures dans le meuble d'encastrement afin de permettre une bonne circulation d'air.

La taille de ces ouvertures doit etre d'au moins 300~cm^2 et placees comme indiquee en fig. 4. Sous les tables 75~cm , you ne ne devez installer que des fours dits "ventilles".

FIG. 4

L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur et de l'humidité dans la piece dans laquelle il est installé. S'assurer d'une bonne aération dans la piece en maintainant ouvert les accès de ventilation ou bien en installing une hotte d'aspiration avec un conduit d'évacuation (fig. 2).

Une utilisation intensive et prolongée de l'appareil peut nécessite une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou d'une aération plus efficace en augmentant la puissance d'aspiration mécanique si elle existe dans le cas où l'appareil est dépourvu d'un thermocouple (dispositif de sécurité); la prise de ventilation (fig. 2) devra être de 200~cm^2 minimum.

Dans le cas où il serait impossible d'installer une hotte, il faut utiliser un électro-ventilateur appliqué à la paroi extérieure ou à la fenêtre de la pierce.

Ce ventilateur doit avoir une puissance suffisante pour garantir le renouvellement de l'air, soit 3 à 5 fois le volume de la pierce par heures.

L'installateur doit se tenir aux normes en vigueur.

RACCORDEMENT (PARTIE ÉLECTRIQUE)

Contrôler les données reportées sur la plaquette de l'appareil, située sur la partie inférieure à l'extérieure du caisson, puis vérifier la tension nominale du réseau et de la puissance qui doit être appropriée à son fonctionnement.

Avant d'effectuer le raccordement, vérifier l'efficience de l'installation de mise à la terre. La mise à la terre de l'appareil est obligatoire suivant la loi. Le constructeur décline toute responsabilité en cas de dommages aux personnes ou aux choses, provoqués par la non-observation de cette norme.

Sur les modèles dépourvus de fiche, monter, sur le cable, une fiche standardisée à même de supporter la charge indiquée sur la plaquette.

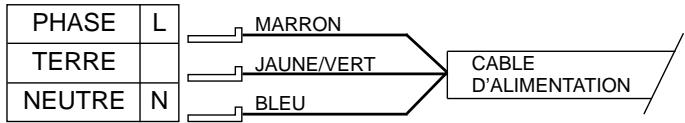

Le conducteur de terre du cable est coloré en jaune et en vert. Dans tous les cas, la prise de courant doit être accessible.

Pour réaliser une connexion fixe au réseau, interposer entre l'appareil et le réseau un dispositif omnipolaire de coupure, en respectant une distance des contacts d'au moins 3 mm.

Si le cordon de raccordement électrique est endommagé, il doit être replacé par une personne qualifiée afin d'éviter tout risque évientuel.

Le fil de terre (de couleurs "vert et jaune") doit mesurer au moins 10 mm de plus que les fils "neutre" et "plus".

La section du cable utilisé doit être en adéquation avec la puissance électrique absorbée de la table de cuisson.

Vérifiez les détails concernant la puissance sur la plaquette signalétique, et assurez-vous que le cordon de raccordement est de type H05RR-F, H05VV-F, H05V2V2-F.

RESEAU D'ALIMENTATION ELECTRIQUE

Déclaration de conformité. Cet apparéil, dans sa partie destinée a été en contact avec des substances alimentaires est conforme aux prescriptions de la direction CEE 89/109.

Appareils conformes aux directives européennes 89/336/CEE, 90/396/CEE, 73/23/CEE et modifications successives.

RACCORDEMENT (ALIMENTATION GAZ)

Les instructions concernent le personnel préposé à l'installation de l'appareil, conformément aux normes en vigueur. Toutes les interventions doivent être effectuées sur l'équipement débranché electriquement.

Sur le plan de travail, des plaquettes indiquent le type de gaz pour lequel l'appareil a eté préparé.

Toutefois, on peut utiliser d'autres types de gaz; il suffit simplement d'effectuer les adaptations suivantes: (voir indications dans les paragraphs suivants).

Le raccordement de l'appareil du tuyau à la bouteille de gaz doit être effectué suivant les prescriptions des normes en vigueur; avant tout il faudra vérifier si l'appareil est régèle pour le type de gazChoisi pour l'alimentation. En cas contraire, effectuer les opérations indiquées au paragraphe «Adaptation aux différents types de gaz». Si l'appareil est alimenté par du gaz liquide provenant de bouteille, utiliser des régulateurs de pression conformément aux normes en vigueur.

Important: pour un fonctionnement avec le maximum de sécurité, pour une utilisation appropriée de l'énergie et une plus longue durée de vie de l'appareil, vérifier la pression d'alimentation par rapport aux valeurs indiquées sur le tableau page 20.

Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur.

Au moment du raccordement de la table de cuisson à l'arrivée de gaz, si vous utilisez un tuyau flexible, vérifie que le tuyau ne mesure pas plus de 2 metres.

Important: lorsque l'installation est achevée, contrôle l'étanchéité de tous les raccords en utilisant une solution savonneuse; ne jamais utiliser de flamme. S'assurer de plus que le tuyau flexible ne puisse être en contact avec une partie mobile d'un meuble (ex. 1 tiroir) et qu'il ne soit pas situé à proximé d'un matériel susceptible de la détériorer.

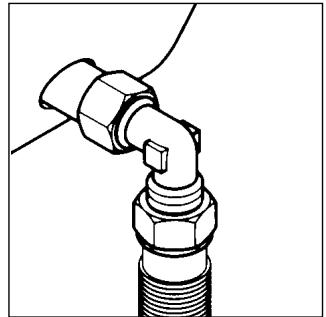

Afin d'éviter tout dommage sur votre table de cuisson, merci de proceser à son installation conformément au schema suivant:

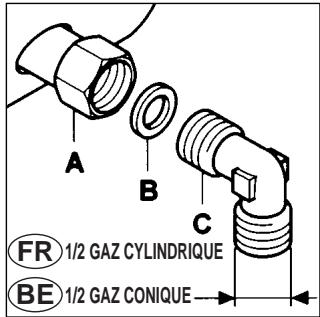

A) Visser les pieces en suivant la séquence illustrée

2) Serrer à fond les raccords au moyen des clés à tete hexagonale; pendant le serrage ne pas oublier d'orienter le raccord dans la direction désirée.

3) Raccorder le rac-cord C au reseau d'alimentation du gaz au moyen du tuyau rigide en cuivre ou flexible en acier.

Attention

Certains modèles sont équipés de systèmes coniques et cylindriques pour le raccordement au gaz. Sélectionné le type ajustat pour un raccordement optimal.

CYLINDRIQUE Fig. 5 CONIQUE

CONIQUE

ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ

Pour adapter la table de cuisson à un type de gaz autres que celui pour lequel elle a été prépare, suivre dans l'ordre les opérations suivantes:

— enlever la grille et le brûleur

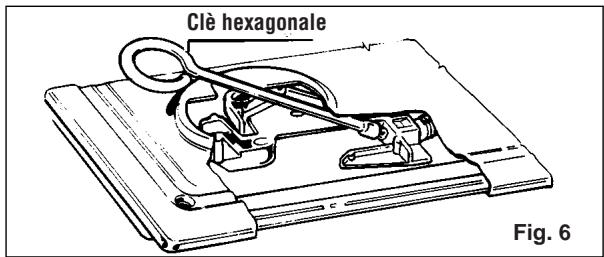

— introduire une clé à tête hexagonale en tube dans le support du brûleur (Fig. 6) (la clé est fournie en tant qu'accessoire de la table de cuisson).
— dévisser l'injecteur et le remplacer par celui qui est ajusté au type de gaz disponible (voir le tableau des consommations du gaz).
— effectuer le réglage du brûleur.

Tableau des consommations de gaz
1W = 0,860 kcal/h X dimension selon type de gaz

	G20/G25	G30 G31	G20 20mbar G30 29mbar G31 37mbar				G25 25mbar			G20	G30	G25	G31
Brûleur type	Ø inject. 1/100 mm	Ø inject. 1/100 mm	STD. Dim kW	l/h G20	g/h G30	g/h G31	Qn kW	l/h G25	min. Dim kW	reg. air	reg. air	reg. air	reg. air
Rapide	120	80	2,65	252	193	189	2,5	277	0,65	4 mm	2 mm	4 mm	5 mm
Semi rapide	93	61	1,5	143	109	107	1,45	161	0,38	2 mm	5 mm	2 mm	7 mm
Ultra-rapide	2x94	2x65	3,3	314	238	236	3,1	343	0,9	15 mm	0 mm	15 mm	15 mm
Br. Doub Couronne	2x94	2x65	3,3	314	238	236	3,1	343	0,9	13 mm	0 mm	13 mm	15 mm
Br. Type "Poisson."	2x94	2x65	3,3	314	238	236	3,1	343	0,9	15 mm	0 mm	15 mm	15 mm

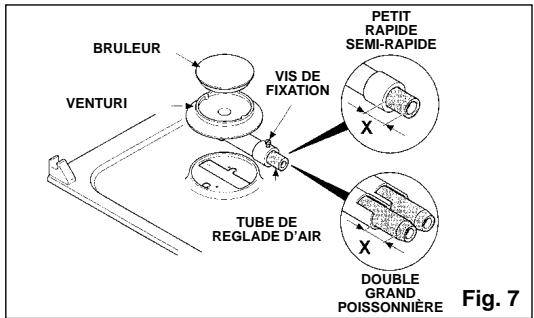

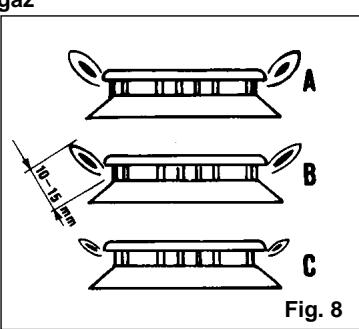

En cas de changement des injecteurs, il est nécessaire de régler le début d'air en gardant la valeur "X" et en vous reférant au tableau "consommation gaz" fig 7.

Attention: la valeur de réglage "X" varie en fonction de la taille du brûleur gaz et du gaz utilisé. Une bonne flamme doit avoir une taille moyenne (fig.8B).

Trop d'air entrainerait une flamme trop courte et avec des couleurs différentes (fig.8C): dans ce cas, il est nécessaire de fermer la bague de réglage d'air en l'éloignant du brûleur gaz.

Si le mélange est insuffistant en air, la flamme sera longue et fine (fig. 8A): dans ce cas, il est nécessaire de rapprocher la bague de réglage d'air du corps du brûleur.

Pour ajuster la bague d'air, déserrer la vis qui se trouve sur la bague. Enfin, lorsque le débit d'air est bien régloé, verrouiller la bague grâce à cette même vis. (fig. 7).

Pour les dimensions X' voir le tableau des consommations de gaz

RÉGLAGE MINIMUM DE LA FLAMME

Allumer les brûleurs en plaçant le robinet sur la position minimum et enlever le bouton (il suffit de l'extraire car il est monté par pression).

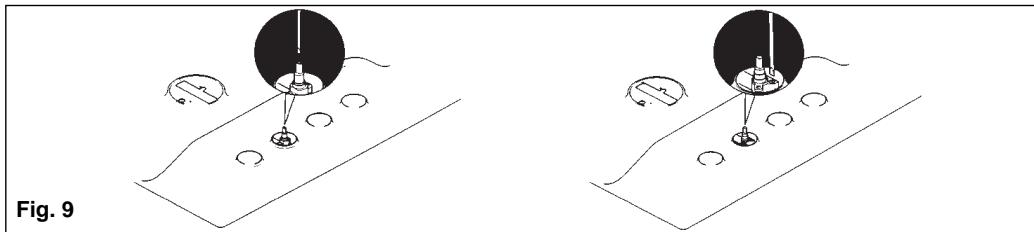

Au moyen d'un petit tournevis, agir sur la vis de réglage du robinet (Fig. 9) dans le sens contraire à celui des aiguilles d'une montre pour augmenter le débit de gaz, dans le sens des aiguilles d'une montre pour le diminuier, jusqu'à obtaining une flamme de 3 ou 4 mm.

Dans le cas d'une utilisation de gaz butane/propane (gaz en bouteille)- la vis de réglage de la flamme (ralenti) doit être vissee (dans le sens des aiguilles d'une montre) complètement.

Vis de réglage minimum du robinet (en fonction des modèles)

20

Après avoir effectué le réglage du gaz, substituer sur la plaque de votre apparéil l'ancienne étiquette par la nouvelle correspondant au gaz installé.

INSTRUCTIONS POUR L'UTILISATEUR UTILISATION DE LA TABLE DE CUISSON

Cet apparéil ne doit servir qu'à l'usage prévu, c'est-à-dire pour la cuisson et l'utilisation menagère. Tout autre usage est abusif donc dangereux.

Le constructeur n'est pas responsable des dommages provoqués par un mauvais usage, par une utilisation abusive, erronée ou déraisonnable.

UTILISATION DES BRULEURS

Pour allumer les brûleurs du plan de cuisson,approcher une flamme sur le brûleur puis appuyer et tourner le bouton correspondant vers la gauche jusqu'à la position maximum. Si les brûleurs ne sont pas utilisés pendant plusieurs jours,attendre quelques secondes avant d'allumer le gaz pour permettre de purger l'air des tuyaux.

Pour les modèles équipés d'allumage électronique, procéder comme suit:

— appuyer et tourner la manette dans le sens contraire des aiguilles d'une montre jusqu'à la petite étoile .

actionner l'allumage en appuyant sur la touche correspondante.

Pour les tables de cuisson équipés d'un allumage automatique, il suffit d'appuyer et de tournier la manette jusqu'à la petite étoile ★.

Le système d'allumage produit des étincelles tant la manette sera enforcée.

Si la flamme ne s'obtient pas dans les 5 secondes, ramener la manette à la position 0 et repeter l'opération.

Pour les modèles équipés d'un système à sécurité (qui interrupt l'arrivée du gaz en cas d'extinction accidentelle de la flamme), l'allumage des brûleurs s'effectue comme décrit ci-dessus, en faisant attention à maintainir appuyé à fond la manette pendant environ 5-6 secondes après l'allumage de la flamme.

Ces quelques secondes permettent au dispositif de sécurité de s'amorcer et la flamme restera permanente.

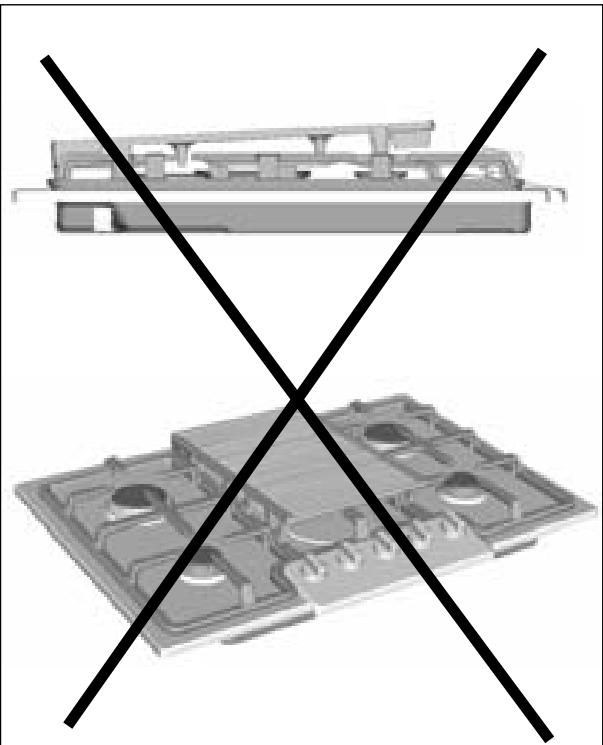

ATTENTION: Vérifiez que les brûleurs et chapeaux de brûleurs sont installés correctement. Leur bon positionnement assure une combustion parfaite.

Pour une(Meilleureutilisationdesbruleursil estrecommanded'utiliserdescasserolesà fondplatdontle diametre du fondest appropriéa la plaquechoisisie(voir figurepage14-15).

Type de Plaque	Type de Brûleur	Ø récipient (cm)
A;B;C;D;E;F;G;H;I.	Brûleur Avant Droit	12÷18
A;B;C;D;E;F;G;H;I.	Brûleur Avant Gauche	12÷18
A;B;C;D;E;F;G;	Brûleur Arrière Droit	18÷24
H;I.	Brûleur Arrière Droit	24÷26
A;B;C;D;	Brûleur Arrière Gauche	24÷26
E;F;G;H;I.	Brûleur Arrière Gauche	18÷24
E	Brûleur Central	24÷28
F	Brûleur Central	24÷28 ï récipient Max 18,5x33; min 15x24
H	Plaque Vitro Centrale CX	le récipient ne doit pas dépasser de la plaque vitrocéràmie

Dans le cas de poëles ou de casseroles de petits diamétres (cafetière, théière, etc...) régler la puissance du brûleur en s'assurant que la flamme chauffe le fond de la casserôle sans "déborder". Il ne faut pas utiliser de casseroles à fond concave ou convexe.

Remarque: Dans le cas d'une extinction accidentelle de la flamme du brûleur, fermer la manette de commande et renouveler l'allumage seulement après 1 minute. Avant de fermer le couvercle, pour protéger le cristal trempe contre les chocs thermiques, attendre que les plaques électriques ou les brûleurs soient refroidis.

Si après quelques temps, les manettes deviennent difficile à tournier, il sera nécessaire de les lubrifier. Une telle opération doit être effectuee par un Professionnel.

Certains modèles sont équipés d'une petite plaque spéciale "grillade". Cet accessoire ne doit être utilisé que sur un brûleur de taille moyenne appelé "semi-rapide".

Les tables de cuisson équipées d'une petite plaque électrique additionnelle (Ø 80 mm) sont aussi équipées d'un cadre en fonte à utiliser uniquement avec la plaque électrique. Le cadre en fonte ne doit pas être utilisé avec un brûleur gaz.

Attention: n'utilise la plaque électrique qu'après avoir lu le paragraphe relat au besoin des recipients à utiliser sur les "plaques électriques" spécifique.

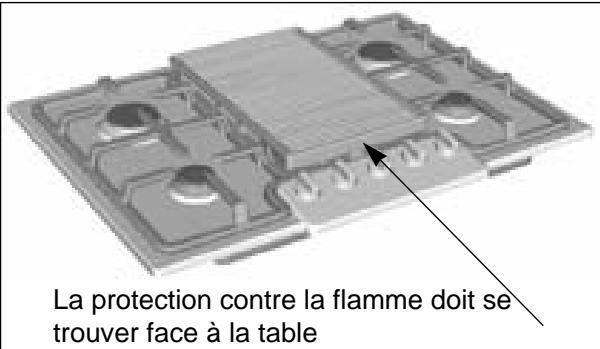

INSTRUCTION D'UTILISATION OPTIMALE DE L'ACCESSORIES GRIL (voir fig. D)

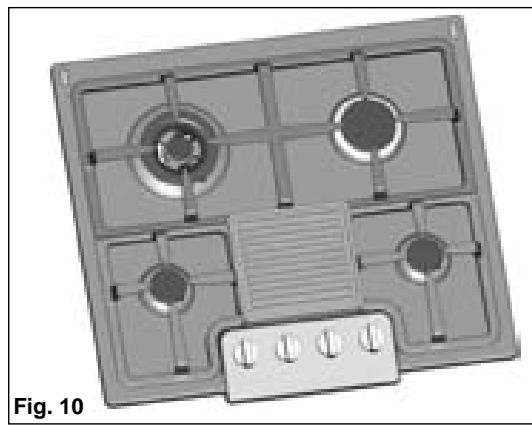

Fig 10 - Positionnement standard -

Quand vous ne l'utilisez pas, le grill doit etre place comme indiqué sur la fig.10.

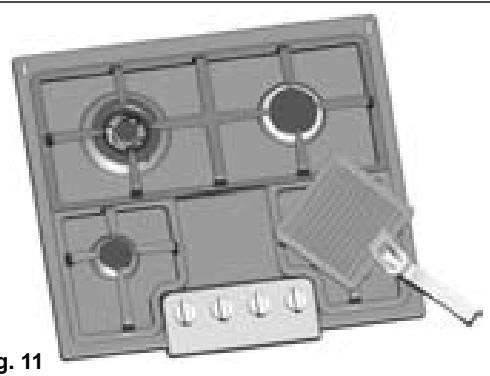

Fig 11 - Positionnement du grill lors de l'utilisation

• Le grill doit seulement être placé au dessus des 2 brûleurs frontaux. Pour une utilis
  sation optimale, il faut positionner le gril directement au dessus des supports casseroles, comme indiqué sur la Fig. 11.
• Le grill a été spécialement concu pour être en contact direct avec les aliments, ne pas utiliser de casseroles ou autre ustensile sur cet élément..
• ATTENTION! Le grill peut atteindre des températures élevées durant son'utilisation. Il est donc recommandé de ne le manipuler qu'avac la poignée, comme indiqué sur la Fig. 11.

Fig. 11

UTILISATION DU GRIL (voir fig. G)

Le grill doit être placé sur le brû-leur central; pour arriver à la position d'utilisation correcte indiquée en fig. 12, il est nécessaire d'ajuster le grill sur la grille "support de casseroles".

Le grille est étudié pour la préparation de grillades directement sur sa surface, sans aucun réseau. N'utilisez par conséquent aucun réseau

ATTENTION

La grill atteint des tiemperatures elevées pendant son utilisation.

Assurez-vous de son complet froidissement après utilisation.

L'usage du grill peut entrainer une légere décoloration de sa surface, ce qui est parfaitement normal et n'altère en rien les performances de l'appareil.

Position d'utilisation correcte du grill
Fig. 12

Position du grill non correcte
Fig. 13

UTILISATION DES PLAQUES ELECTRIQUES OU DE L'ELEMENT VITROCERAMIQUE

Pour un meilleur fonctionnement en economisant l'énergie, régler la position des manettes des plaques électriques suivant les conseils indiqués au tableau suivant:

Niveau de Puisance	type de préparation	N° inscrit pour le réglage de la plaque électrique rapide	N° inscrit pour le réglage de la zone vitrocéramique
ETEINT		0	0
TRÈS FAIBLE	Mijotage lent	1
FAIBLE	Mijotage	2	1
MODÉRÉ	Cuisson à feu doux	3	2
MOYEN	Cuisson	4	3
FORT	Cuisson à feu vif	5	4
TRÈS FORT	Saisie, ébullition	6

La lumière indique que la plaque électrique est sous tension, et est en fonctionnement pour atteindre le niveau de chauffe souhaité. Sur la partie vitrocérément, un témoin lumineux de chaleur résiduel s'allume et reste allumé tant que la zone n'est pas refroidie. L'allumage de la plaque est indiquée par levoyant.

La plaque électrique additionnelle (Ø 80 mm) lorsqu'elle est présente, est mise en marche et/ou hors circuit, en pressant sur le bouton 0/. Cette plaque électrique a une puissance de chauffe fixe pré-établie.

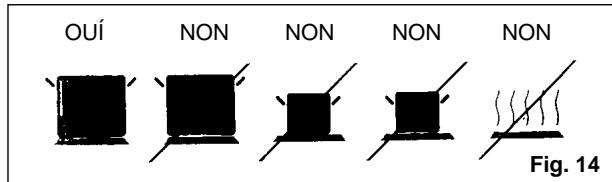

Sur les plaques électriques il est recommandé d'utiliser exclusivement des recipients dont le fond est parfaitement plat et dont le diamètre est proche de celui de la plaque choisisie, ou inférieur au diamètre de cette plaque (fig. 14). Bien secher le fond des recipients, ne pas laisser deborder le contenu lors de l'ébullition et ne jamais laisser les plaques allumées sans casserole ou à casserole vide.

(Table vitrocéramique ou similaire): "ATTENTION - si une fissure apparait sur la surface en verre de la table, couper l'alimentation de la table afin d'eviter tout court circuit ou électrocution".

ENTRETIEN ET NETTOYAGE

Avant d'effectuer toute opération, débrancher la fiche de la prise ou couper le courant à partir de l'interrupteur général de l'installation électrique. Avant d'effectuer le nettoyage, il est nécessaire attendre le complet refroidissement de l'appareil, choisi laver les parties émaillées, peintes ou chromées avec de l'eau tiède et savonneuse ou avec un détergent liquide non corrosif.

Pour les parties en acier utiliser de l'alcool ou les solutions se trouvant en commerce. Pour les panneaux et les profilés en aluminium, utiliser du coton ou un linge imbibé d'huile de vaseline ou d'arachides. Nettoyer et passer un chiffon imbibé d'alcool.

Pendant le nettoyage ne jamais utiliser d'abrasifs, de produits corrosifs, d'eau de Javel ou d'acides.

Eviter de laisser sur les parties émailées, peintes ou en acier inox, des substances acides ou alcalines jus de citron, acetone, vinaigre, etc.).

Nettoyer les brûleurs à l'eau savonneuse: pour leur redonner leur brillant d'origine, il suffit de les nettoyer avec un produit spécial pour les alliages d'aluminium.

Après le nettoyage sécher parfaitement les brûleurs et les remettre dans leur siège. Il faut absolument contrôler que le remontage soit parfait car une mauvaise position des pièces peut causeur de graves anomalies dans la combustion.

(pour toutes les tables): "ATTENTION - ne pas utiliser de nettoyeur vapeur sur la surface de la table.

ASSISTANCE TECHNIQUE

Avant d'appeler le Service d'Assistance Technique

Si la table de cuisson ne fonctionne pas, nous vous conseillons de:

— vérifier que la fiche soit bien introduite dans la prise de courant;

verifier que l'arrivée de gaz soit régulière.

Si la cause du disfonctionnement n'est pas trouvée:

— éteindre l'appareil ne pas y toucher et appeler le Service d'Assistance Technique.

L'appareil est accompagné par un certificat de garantie qui permet de jourrir gratuite-ment du Service d'Assistance Technique.

Grilles et brûleurs chromés

Les grilles et brûleurs chromés ont tendance à noircir à l'usage.

C'est un phénomène normal et inévitable, mais il ne met absolument pas en danger les fonctionnalités de la table de cuisson.

Cependant, les pièces de rechanges sont disponibles, sur demande, auprès de votre revendeur ou de notre service après-vente.

COUVERCLE

Le couvercle est disponible sur demande comme accessoire optionel.

Il n'est pas possible de fermer le couvercle quand le grill a steack est positionné sur le brûleur.

Table avec couvercle. "ATTENTION - si un débordement intervient sur le couvercle assurez vous que le liquide renversé soit retire du couvercle avant toute ouverture de celui-ci, afin d'éviter tout contact du liquide avec une partie électrique.

Attention - assurez-vous que la surface de la plaque électrique soit froide avant de fermer le couvercle; le couvercle en verre pourrait casser s'il est exposé à la chaleur.

Avant de fermer le couvercle et afin de protégger des chocs thermiques, il faut absolument attendre que les plaques électriques et les brûleurs soient refroidis.

Tout produit du à un eventuel débordement doit être retire du couvercle avant de l'ouvrir.

Le constructeur ne répond pas d'eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenues dans cet opuscule. Le constructeur se reserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement et de sécurité des apparêls.
