6W3511C - Lave-vaisselle ZANKER - Notice d'utilisation et mode d'emploi gratuit

Largeur	595 mm
Profondeur avec le dessus	600 mm
Hauteur avec le couvercle	845 mm
Capacité	12 couverts
Pression de l'installation hydraulique	5 bars
Pression minimum	0,5 bars
Pression maximum	10 bars
Nombre de programmes	Non précisé
Type de commande	Touches et boutons
Voyant	Oui
Pieds réglables	Oui
Consommation d'eau	Non précisé
Consommation électrique	Non précisé
Niveau sonore	Non précisé
Type d'installation	Pose libre

FOIRE AUX QUESTIONS - 6W3511C ZANKER

Quel est le type d'appareil ZANKER 6W3511C ?

Le ZANKER 6W3511C est un four à micro-ondes.

Comment régler la puissance du micro-ondes ?

Pour régler la puissance, tournez le bouton de puissance à la valeur souhaitée indiquée sur le panneau de commande.

Pourquoi le micro-ondes ne démarre-t-il pas ?

Vérifiez que la porte est bien fermée, que l'appareil est branché et que le paramètre de temps a été réglé.

Comment nettoyer l'intérieur du ZANKER 6W3511C ?

Utilisez un chiffon humide et un nettoyant doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Quels types de récipients sont compatibles avec le micro-ondes ?

Utilisez des récipients en verre, en céramique ou en plastique spécifiquement marqués comme adaptés au micro-ondes.

Comment décongeler des aliments dans le micro-ondes ?

Utilisez la fonction de décongélation du micro-ondes en sélectionnant le poids des aliments à décongeler.

Le micro-ondes émet un bruit étrange, que faire ?

Vérifiez si des objets sont coincés dans le ventilateur ou si le plateau tournant est correctement installé.

Quelle est la capacité du ZANKER 6W3511C ?

La capacité du ZANKER 6W3511C est de 20 litres.

Comment réinitialiser le micro-ondes ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le pour le réinitialiser.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de ZANKER ou dans la section 'Support' de leur site.

MODE D'EMPLOI 6W3511C ZANKER

Largeur	: 595 mm
Profondeur avec le dessus	: 600 mm
Hauteur avec le dessus	: 845 mm
Capacité (pour couverts-type)	: 12
Pression de l'installation hydraulique pression minimum N/cm2	: 5
pression maximum N/cm2	: 100

ATTENTION: LES CHARACTERISTIQUES ELECTRIQUES SONT INDIQUEES SUR LA PLAQUETTE SIGNALETIQUE L (FIG. 3)

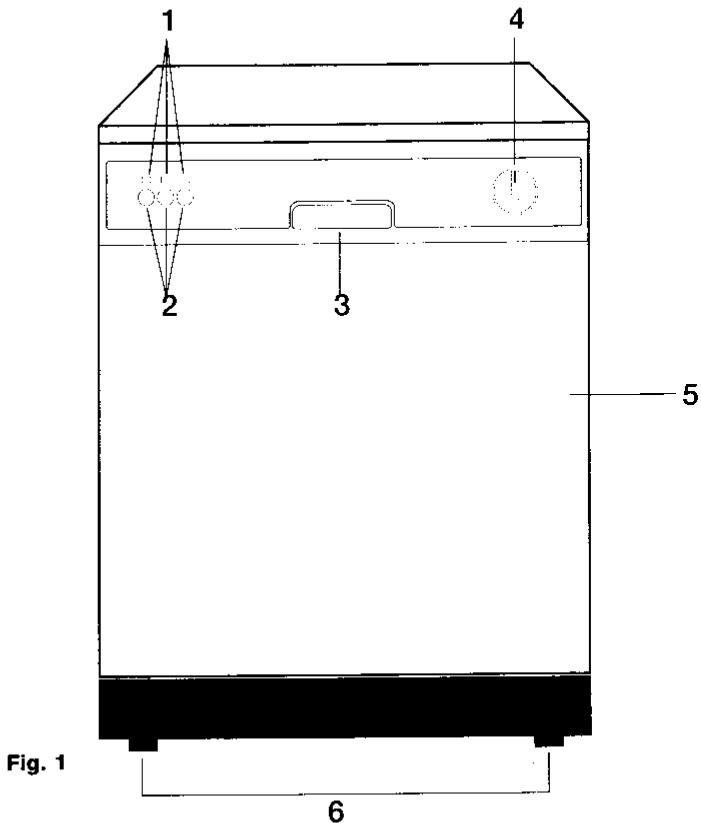

1-Voyant
2-Touche
3 - Poignée d'ouverture de porte
4-Bouton pour lechioe des programmes de lavage
5-Porte
6 - Pieds réglables

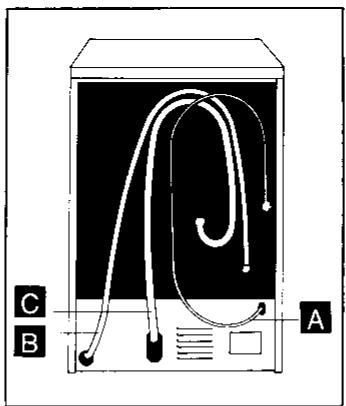

A-Cable d'alimentation
B-Tuyaud'arriveed'eau
C - Tuya u de vidange
D-Panier supérieur reglable en hauteur
E - Panier inférieur transformable
F - Bras de lavage inferieur et supérieur

G - Compartment à sel
H - Filtre amovible
I - Compartment à produit lessiviel et rincege
L - Plaque signalétique
M-Gauche de fermature de porte

Fig. 2

Fig. 3

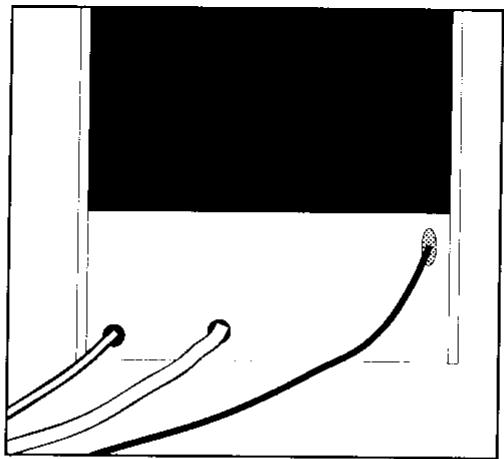

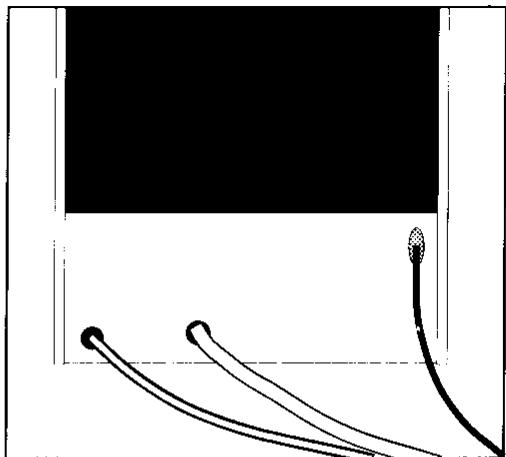

Installation

Enlever le carton extérieur, les renforts aux coins et le sachet plastique, enlever les calles en polystyrene.

Ouvrir la porte du lave-vaisselle 3 (Fig. 1) et enlever les éléments d'ancrage des paniers.

Placer la machine à l'endetroit choisi. La machine peut être juxtaposée aux meubles adjacents ou à la paroi. Le lava vaisselle est équipé de tuyaux, pour l'alimentation et la vidange de l'eau (Fig. 2) pouvant être orientés vers la droite ou vers la douche (Fig. 4-5).

Nivellement

Une fois la machine positionnée, régler si nécessaire, à l'aide des pieds (fig. 1) en les vissant ou en les dévissant, la hauteur de la machine et la mette à niveau, de manière à ce qu'elle se trouve en position horizontale (erreur maximum - 2 degrés).

Un bon nivellement assurera un correct fonctionnement du lave-vaiselle.

Une fois l'appareil mis a niveau, regler la gache de fermeture de porte pour obtenir une fermeture parfaite.

Fig. 4

Fig. 5

BRANCHEMENT IDRAULIQUE

En cas de branchement sur des tuyauteries neuves ou non utilisées depuis longtemps, faire couler l'eau afin d'éliminer d'eventuels dépots de rouille ou salissure.

• S-assurer que la pression dans votre circuit d'alimentation d'eau soit comprise entre: 0,5 et 10,0 kgs par cm².
• Ne jamais brancher votre apparéil sur une arrivée d'eau chaude.

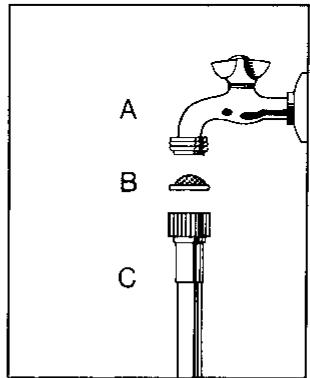

Le tuyau (C) fourni avec la machine permet le raccord à un robinet filtré 3/4".

Avant de visser le tuyau au robinet (A), placer entre les deux le filtre (B), fourni également.

Fig. 6

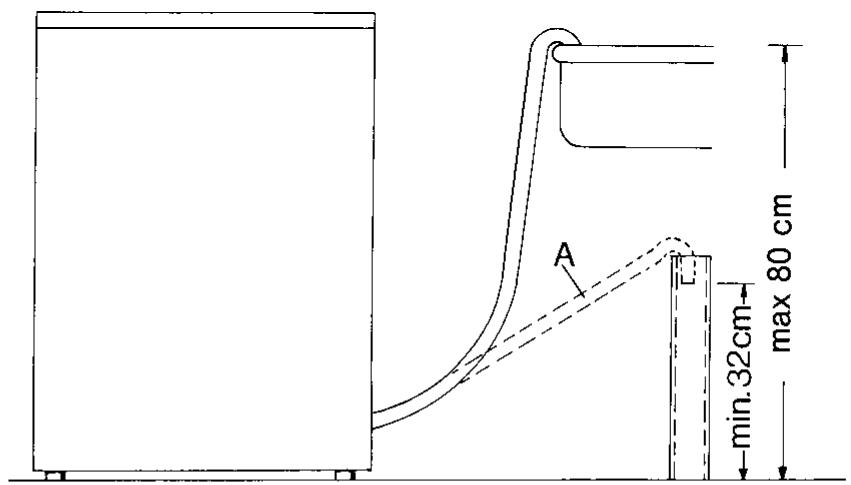

BRANCHEMENT DU TUYAU DE VIDANGE

Le tuyau (A) fourni avec l'appareil a une extrémité recourbée qui peut être soit, accrochée au bord d'un évier, soit enfilée dans un conduit d'évacuation, dans ce dernier cas, il est recommendé d'avoir un siphon antiodeurs.

• Le tuyau de vidange ne doit pas etre plie afin d'eviter la formation d'etranglements.
• L'extrémité du tuyau par rapport au plan d'appui du lave vaisselle doit être place à une hauteur comprise entre 80 et 32 cm.
• EnaucuncasI'extrimteduyau ne doitetreplongedeans I'eau.
• Dans le cas de raccordement sur un conduit d'évacuation, le diamètre interne du conduit doit être d'au moins 4 cm.
• Le prolongement évientuel du tuyau de vidange ne doit pas exceeder 1 m, deplus la longueur rajoutée devra avoir un diamètre interieur identique. Dans ce cas, la hauteur maximum a laquelle on peut placer l'extrémité du tuyau est de 50 cm.

BRANCHEMENT ELECTRIQUE

Le raccordement doit être fait obligatoirement avec une prise ayant une mise à la terre installé conformément aux normes légales en vigueur. La tension requise est de 16 Amperes pour une puissance de 2350 W.

min04cm

Fig. 7

MODED'EMPLOI

Avant de metre en marche la machine, veiller a ce que la fiche du cable electrique soit branchée dans la prise de courant, que le tuyau d'arrivee d'eau soit raccordé au robinet, que le robinet soit ouveri et que le tuyau de vidange ai bien et mis en place selon les instructions.

OUVERTURE DE LA PORTE

Tirer la poignee de la porte vers vous. Si cette operation est faite pendant le fonctionnement de la machine un dispositif de sécurité en couper a l'alimentation electrique.

ADOUCISSEUR D'EAU

Le lave vaisselle est equiped d'un dispositif special permentant d'adocir les eaux dures chagees en calcaire, dont le depot sur la vaiselle formerait des taches blanchatres.

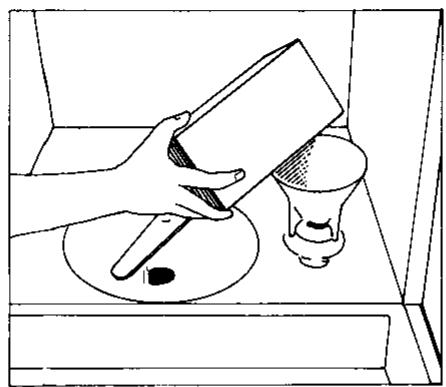

CHARGEMENT DU SEL DANS L'ADOUCISSEUR D'EAU

Avant le premier usage, devisser le bouchon du réservoir et le replir de sel jusqu'à l'anneau, nettoyer le filtage et revisisser le bouchon.

Ne pas tenir compte de l'eau qui déborde au cours du remplissage.

Le remplissage s'effectue toujours au début du cycle de lavage.

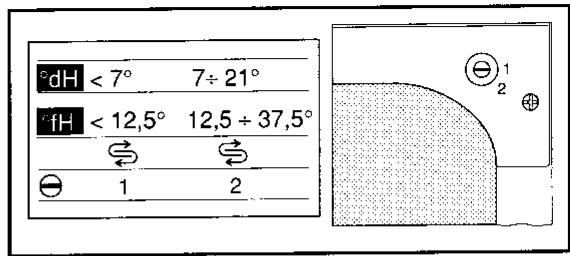

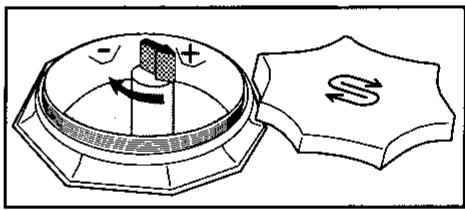

RÉGLAGE DE L'ADOUCISSEUR

Avant la mise en service, il faut regler le dispositif de régénération à l'aide de la bande-test

jointe.

Les services locaux de distribution des eaux peuvent vous préciser la durée de votre eau.

Le réglage de l'adoucisseur s'effectue selon la figure 8a.

En cas d'eau particulierement douce, placez le repere dans le reci pien t a sel sur la position (-) voir fig. 8b.

Fig. 8

Fig. 8a

Fig. 8b

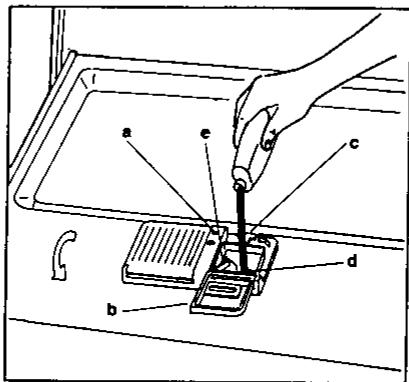

REMISSIAGE DU DISTRIBUTEUR A PRODUITS DE RINÇAGE ET LESSIVIEL

Le distributeur a produit et de rincage se touve a l'intérieur de la porte, voir fig. 9 ou fig. 10 suivant le mode installed sur voitre machine. La produit de rincag, ajoute automatiquependant la derniere phase de lavage, garantit un sechage rapide del vaisselle et evite toute formation de taches et de sédiments calcaires sur la vaisselle. Le recipient a une capacité de 150cm^3 correspondant a une autonomie de 50 cycles environ. I est important de contrcler periodiquement le niveau du produit de rincage, si possible tous les 31 cycles.

Fig. 9

Fig. 10

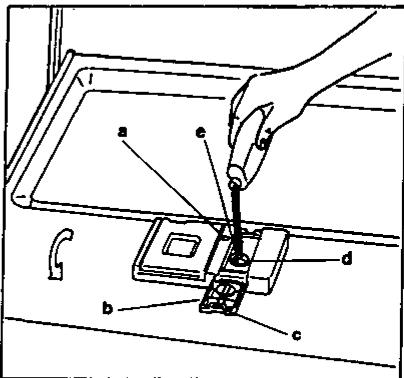

CONTROLE DU Niveau DU PRODUIT DE RINÇAGE ET REMPLISSAGE DU DOSEUR DE LA FIG. 9 - FIG. 10

L'indicateur optique «a» sert à contrôler le niveau du produit de rinceage: s'il est clair et transparent cette signifie que le réservoir est vide ou bien que le produit n'atteient pas le niveau minimum, il faut par conséquent replir le réservoir. S'il est de couleur foncée, cette signifie que le niveau du produit de rinceages est correct. Pour le replissage, procédère de la façon suivante:

1) Ouvrir le couvercle «b» en poussant sur le bouton d'ouverture «c»
(2) Verser le produit de rinceage dans le réservoir «d» sans le faire déborder et referrer le couvercle «b».

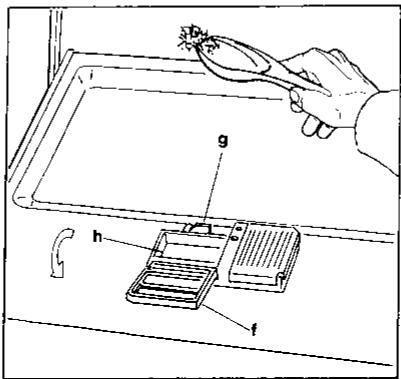

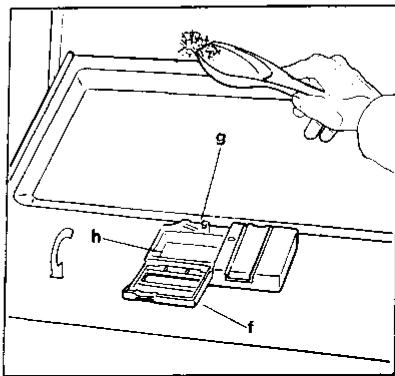

REGLAGE DE LA QUANTITE DE PRODUIT DE RINÇAGE

On peut régler la quantité de produit de rince à introduire en agissant sur le levier-repère «e» situé à l'intérieur du réservoir: placer le levier sur une des valeurs de l'échelle en fonction des exigence (1 = minimum).

Fig. 9a

Fig. 10a

Pour le remplissage, proceder de la façon suivante: Lorsque I'on utilise un programme avec Prelavage, verser directment dans la machine, le produit lessiviel nécessaire pour le prélavage (quantite conseillee environ 20 cm³). Soulever ensuite le couvercle «f» en poussant sur le bouton d'ouverture «g» verser le produit lessiviel dans le compartment «h» referrer le couvercle «f». Le produit lessiviel sera introduit automatiquement dans la machine. Si I'on utilise un programme sans Prelavage il ne faut pas verser de produit lessiviel dans la machine. Pour le remplissage, on peut utiliser du détergent liquide pour lave-vaisselle.

Si après le lavage, la vaisse se presente légèrement opaque, il faut auments graduèlement la quantité de produit de rincege jusqu'à ce que la vaisse apparaissé brillante.

CHARGEMENT ET DISPOSITION DE LA VAISSELL

a) Debarasser la vaisselle des plus gros dechets afin d'eviter le risque d'engorgement du filtre et l'émanation de mauvaises odeurs.
b) Si les poèles et les casseroles sont particulièrement incrustées de déchets de nourriture rôtie ou fritte, nous vous conseillons de les laisser tremper dans l'eau avant de les introduire dans le lave-vaisse. A l'intérieur de la machine, il y a deux paniers servant à l'installation de la vaisse.

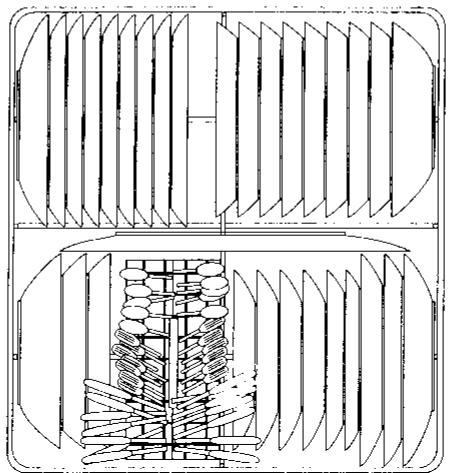

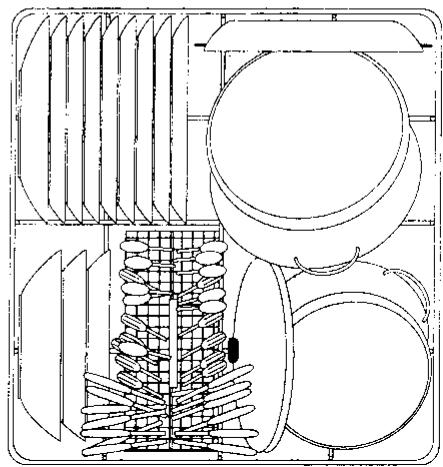

EMPLOI DU PANIER INFERIEUR (fig. 11-12)

Le panier inférieur sert, compte-tenu de l'action de lavage particulièrement intensive du bras de lavage inférieur, à la vaisselle plus difficile à l'air. Le panier est équipe de trois compartments amovibles pour assiettes (fig. 11-12) et de petits paniers pour les couverts. Dans le panier inférieur on met les assiettes plates, les assiettes creuses, les poèmes, les soupières, les couvercles et les plats. Les assiettes plates et creuses doivent être placées à l'intérieur des emplacements premuis, le fond étant tourné vers le cote interieur de la machine en veillant à ce qu'entre chaque assiette il y ait un espace intermediaire.

Elles doivent toujours être placées à la verticale de façon à ce l'eau puisse circuler librement. Les compartments destinés à receivevoir la vaisse sont amovibles, perpetant, le cas échéant, le lavage de pieces plus volumineuses. Les casseroles et les poèles doivent toujours restreirées. Toutes les combinaisons et les possibités de chargement sont possibles, il faut toutefois veiller à ce que la vaisse, les casseroles et les poèles seront toujoursplaces de façon à ce que toutes les surfaces sales soient exposées au giclage d'eau et que l'eau puisse s'écouler librement.

COUVERTS (fig. 11-12)

En vue d'obtir de meilleurs résultats de lavage, les couverts doivent etre placees les manches vers le bas. Les cuilleres, les fourchettes et les couteaux doit etre place en vrac de facon a ce quils ne n'adherent pas les uns aux autres.

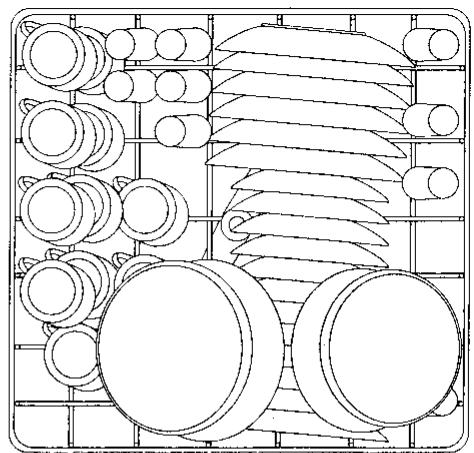

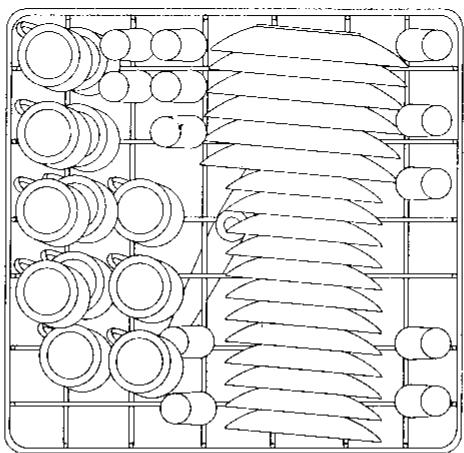

EMPLOI DU PANIER SUPERIEUR (fig. 13-14)

Le panier supérieur reçoit la vaisselle de petite taille (verres, tasses à café, etc.). Ce panier petu se régler en hauteur selon la taille de la vaisselle (verres à pieds). Pour ce faire le panier dispose de deux rangées superposées de roulettes. Il suffit d'extraire le panier de ses guides et de positionner la rangée de roulettes correspondant à la hauteur de la vaisselle à laver.

Les petites assiettes serront placées verticalément, les verres et après récipiente, returnées.

ATTENTION

Du fait des températures de lavage élevées et de l'action chimique des produits lessiviels, il est deconseilé de laver des objets:

-en cuivre et aluminium anodisé
- des couverts avec manche en bois eu corne
- de la vaisselle en, porcelain fragile, verre et plastique ne résistant à la chaleur
Dans le cas de vaisselle porcelain avec decor, it est préférible de tester sur une piece, la résistance des décors au lavage.

UTILISER INIQUEMENT DE LA PoudRE SPECIALE POUR LAVE VAISSELLE

A l'exclusion de savon ou lessive contenant de savon, de produits destinés au lavage à la main ou enlave linge. Le dosage du produit lessiviel est indiqué sur chaque paquet et correspond à 5,5 litres d'eau.

Votre experience you indiquera le meilleur dosage a utiliser.

Fig. 11

Fig. 12

Fig. 13
Fig. 14

MISE EN MARCHE DE LA MACHINE

Après avoir controlé la quantité de sel régérer et de produit de rinceage, ouvrir le robinet d'accuee d'eau, placer la vaiselle dans les panier, verser le produit lessiviel pour le lavage et pour le prélavage (si besoin est), dans les compartiments prevus a cet effet. Fermer la porte.

A) Tourner le programmeur (Fig. 18) (dans le sens de aiguilles d'une montre) pour emener le n. du programme choisi en regard du repere du tableau de commandes.
B) Presser la touche marche/arrêt (Fig. 18), levoyant de contrôle de mise sous tension s'allume et la machine effectue automatiquement le programme affiché. A la fin du programme, votre vaisse est seché et prete à un nouvel employi.

NE PAS OUVRIR LA MACHINE SI UN PROGRAMME EST EN COURS.

ARRET DE LA MACHINE

A la fin du cycle de lavage, le lava vaisselle s'arrête automatiquement et le voyant de mise sous tension (fig. 18) reste allumé. Pour l'éteindre enforcer la touche (fig. 18). Pour l'ouvrir, couper l'alimentation en enforcant la touche marche/arrêt (fig. 18).

Fig. 15

Fig. 16

Fig. 17

ENTRETIEN

Nettoyage des bras de lavage

Les bras de lavage peuvent être facilement démontés pour permettre le nettoyage des tuyères et éviter ainsi les risques d'engorgements. Demonter les bras de façon périodique après avoir devissé l'écrou strié, procéder à un nettoyage soigneux, remonter le tout et revisser à fond l'écrou strié. Il est particulièrement important de contrôler périodiquement que le petit orifice circulaire à l'extrémité du bras giclreur supérieur soit parfaitement propre afin que le distributeur de produit lessiviel soit nettoyé.

NETTOYAGE DU GROUPE Filtre

Apres cheque lavage, le filtre doit etre debarasse des depots eventuels d'aliments ou des dechets, comme induqué ci dessous.

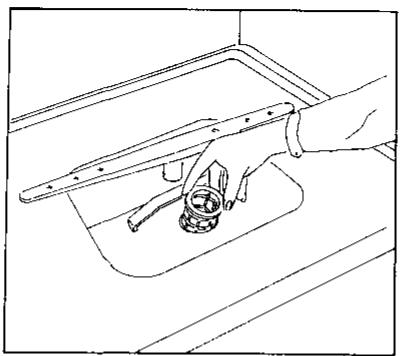

A) Oter le petit panier (fig. 15).

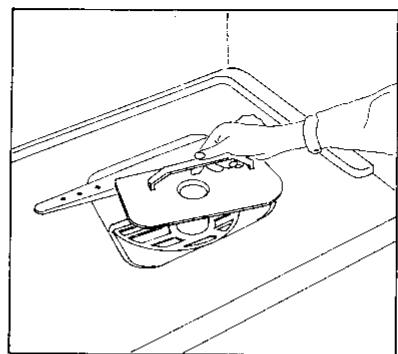

B) Oter la grille mobile (fig. 16).
C) Oter le filtrtre exterieure (fig. 17).

Nettorye precautioneusement cels elements, car en cas dengorgement du groupe filtre, vret appareil fonctionnerait mal et les résultats de la vage seraient insatisfaisant.

Le remontage du filtr deva t re fait correctement afin de ne pas endommager la pompe de lavage.

NETTOYAGE DU FILTRE D'ARRIVEE DE L'EAU

Nettoryer de faoi pioide le fttre B plce entre te robinet de I'au et te tuyau darrivee d'au (fig. 6). A cet effet, devisser te tuyau, oter le filtre et proceder avec soin a son nettoyage a I'euau courante. Remetre le filtre a sa place et visser le tuyau d'alimentation en eau.

NETTOYAGE DES SUPERFICIES EXTERIEURES DE LA MACHINE

Les superficies de la machine, les superficies en metal ou en plastique du fronton doivent etre nettoyees periodiquement a l'aide d'un chiffon doux et humide. Ne jamais utilise d'acides ou de produits abrasifs.

Arrêt prolongé

Si le lave-vaisse n'est pas utilisé pendant une longue période, proceder comme suit:

a) effectuer deux programmes de trempage
b) débrancher la prise electrique
c) laisser la porte frontale légèrement ouverte pour éviter la formation de mauvaises odeurs
d) replir la boite de réserve correspondante de produit de finissage brillant
e) débrancher le raccordement hydraulique

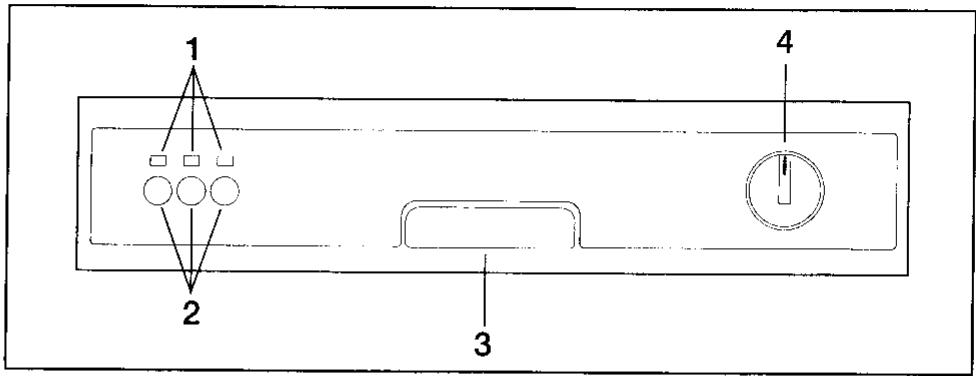

DESCRIPTION DU TABLEAU DE COMMANDES (fig. 18)

1) VOYANTS

① - S'allume quand l'appareil est sous tension.

S - Lorsqu'il s allume ajouter le sel (apres 7 cycles) mais en ajoutant le sel le voyant restera allumé pour un cycle

• Lorsqu'il s'allume ajouter le produit de rincage (apres 31 cycles) mais en ajoutant le produit de rincages le jovant restera allumé pour un cycle

2) TOUCHE

• Marche/Arrêt - Enforcée la touche pour marché

45°-E-Einfoncée la touche pour le lavage a 45^

SW/SL - Enfoncée la touche pour le Super Lavage (programme special pour casseroles)

3) POIGNÉE D'OUVERTURE DE LA PORTE

4) BOUTON POUR LE CHOIX DES PROGRAMMES DE LAVAGE

Pour le choix des programmes de lavage. Tourner le bouton en sens hora jusqu'à ce que le numero du programmeChoisi soit en correspondance du repere.

Fig. 18

Si vous lave-valsselle ne fonctionne pas, avant d'appler le Service après-vente, proceeder aux contrroleursuivants: Contrcler que:

• les fusibles de l'installation électrique n'aient pas sautes
• la touche de mise sous tension soit enforcée
• le robinet d'arrivée d'eau soit complètement ouvert
• le filtré d'entrée de l'eau ne soit pas engorgé
• le tuyau de vidange ne soit pas pié

Si à la fin du cycle de lavage la vaisse l'était pas entiement propre, la ou les causes pouraient être:

• produit lessiviel non approprié ou tropieux
• remplissage errone du compartmentement produit lessiviel (partie gauche, partie droite)
• quantité de lessive insuffisante
• mauvaise disposition de la vaisse empêchant la rotation du bras giclaur
• groupe filtré (au fond de la cuve du lave vaiselle) engorgé
• groupe filtré incorrectement replaced dans son logement
• orifices du bras de lavage obstrués
• le programme affché correspond-t-il au type de vaisseille?
• contrôler qu'ilait encore du sel dans le compartment correspondant. Dans le cas contraire procédé à son remplissage et effectuer un programme de régénération
• formation de taches et de dépôts calcaire sur la vaiselle

causes possibles:

• quantité insuffisante de produit de rinceage
• manque de se dans le système adoucisseur
• Rayures sur les verres: quantité tropievee de produit de rincege

AVERTISSEMENT

Votre lave vaisselle a ete essaye pus controlé en usine. Vou pouvez y trouver quelques gouttes d'eau .

Programmes de lavage

Programmes	Position program.	TOUCHES			PRODUIT LÉSSIVIEL		Type de vaiselle et dégré de salissure	Description des programmes
		Marché 1Arrêt	Lavage 45° / E	Super Lavage SW / SL	Pre-lavage	Lavage
Treppage	1	●					Casseroles et vaiselle du attente de lavage	Lavage bref à froidÉvite que les alimentents attachent
Energie (casseroles et vaisselle très sale)	2	●		●	●	●	Casseroles et vaiselle très sale (à l'exeption des pièces delicates)	1 Prelavage avec eau chaude (65°)Lavage principal à 65°-3 rincages (2 froid - 1 chaud) - Séchage
	2	●	●	●	●	●		1 Prelavage avec eau chaude (45°)Lavage principal à 45°-3 rincages (2 froid - 1 chaud) - Séchage
Energie (vaisselle normalement sale)	2	●			●	●	Vaiselle très sale (à l'exeption des pièces delicates)	1 Prelavage avec eau froideLavage principal à 65°-3 rincages (2 froid - 1 chaud) - Séchage
	2	●	●		●	●		1 Prelavage avec eau froideLavage principal à 45°-3 rincages (2 froid - 1 chaud) - Séchage
Vaiselle très sale	3	●				●	Vaiselle et couverts très sale	Lavage à 653 rincages (2 froid - 1 chaud) - Séchage
Vaiselle delicate très sale	3	●	●			●	Vaiselle et couverts très sale (à l'exception des pièces del.)	Lavage à 45°3 rincages (2 froid - 1 chaud) - Séchage
Rincages	4	●					Rincages des ustensiles	3 rincages (2 froid - 1 chaud) - Séchage
Lavage rapide avec prélavage	5	●	●			●	Ustensiles et vaiselle	1 Prelavage avec eau froideLavage à 45°-2 rincages froid
	5	●				●		1 Prelavage avec eau froideLavage à 65°-2 rincages froid
Lavage rapide sans prélavage	6	●	●			●	Ustensiles et vaiselle	Lavage à 45°2 rincages froid
	6	●				●		Lavage à 65°-2 rincages froid
