E950SW - Écran d'ordinateur AOC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Taille de l'écran	19 pouces
Résolution	1280 x 1024 pixels
Temps de réponse	5 ms
Contraste	1000:1
Luminosité	250 cd/m²
Angles de vision	160° horizontal / 160° vertical
Connectivité	VGA, DVI
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives	41.2 x 38.5 x 18.5 cm
Poids	5.5 kg
Fonctions principales	Mode éco, réglage de la luminosité
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour écran
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées
Normes de sécurité	CE, RoHS
Informations générales	Idéal pour un usage bureautique et multimédia

FOIRE AUX QUESTIONS - E950SW AOC

Comment régler la luminosité de mon AOC E950SW ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' situé sur le moniteur, utilisez les flèches pour naviguer jusqu'à 'Luminosité' et ajustez à votre convenance.

Mon écran AOC E950SW ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que l'interrupteur d'alimentation est activé. Essayez également de brancher l'écran sur une autre prise.

Comment connecter mon AOC E950SW à un ordinateur ?

Utilisez un câble VGA ou DVI pour connecter votre moniteur AOC E950SW à votre ordinateur. Assurez-vous que le moniteur est sur la bonne source d'entrée.

Que faire si l'image de mon AOC E950SW est floue ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native du moniteur, qui est de 1280 x 1024 pixels.

Comment réinitialiser les paramètres d'usine de mon AOC E950SW ?

Accédez au menu OSD en appuyant sur le bouton 'Menu', naviguez jusqu'à 'Réglages' et choisissez l'option 'Réinitialiser' pour restaurer les paramètres d'usine.

Y a-t-il des mises à jour de firmware disponibles pour l'AOC E950SW ?

Visitez le site web d'AOC pour vérifier s'il y a des mises à jour de firmware disponibles. Téléchargez et suivez les instructions pour mettre à jour si nécessaire.

Comment nettoyer l'écran de mon AOC E950SW ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs.

Mon AOC E950SW fait des bruits étranges, que faire ?

Si votre moniteur émet des bruits inhabituels, débranchez-le immédiatement et contactez le service client d'AOC pour une assistance technique.

Comment changer le mode d'affichage sur l'AOC E950SW ?

Accédez au menu OSD, naviguez jusqu'à 'Paramètres d'affichage' et choisissez le mode que vous souhaitez utiliser, tel que 'Standard', 'Jeux', ou 'Film'.

Mon AOC E950SW ne détecte pas le signal, que faire ?

Vérifiez que le câble vidéo est bien connecté à la fois au moniteur et à l'ordinateur. Assurez-vous que l'ordinateur est allumé et que le bon port d'entrée est sélectionné.

MODE D'EMPLOI E950SW AOC

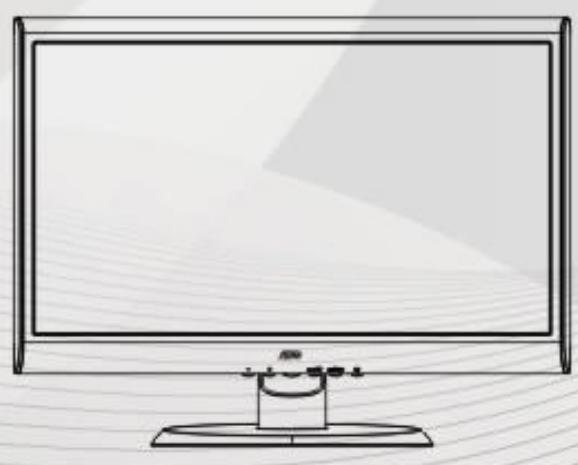

Manuel de l'utilisateur du moniteur LCD 50S (Rétroéclairage DEL)

Sécurité 4

Installation du socle et de la base 11

Réglage de l'angle de visualization 12

Branchement du moniteur 13

Réglage 14

Réglage la resolution optimale 14

Windows Vista 14

Windows XP 16

Windows ME/2000 17

Windows 8. 18

Raccourcis 20

Réglage de l'OSD 22

Luminance 23

Paramétrage de l'image 25

Température de couleur 26

Amplification de l'image 27

Paramétrage de l'affichage à l'écran 28

Supplément 29

Quitter 30

Témoin DEL. 31

Lecteur 32

Pilote du moniteur 32

Windows 2000 32

Windows ME 32

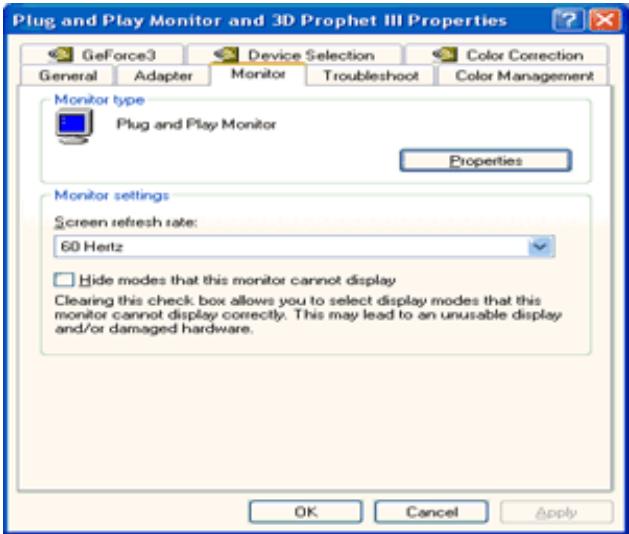

Windows XP 33

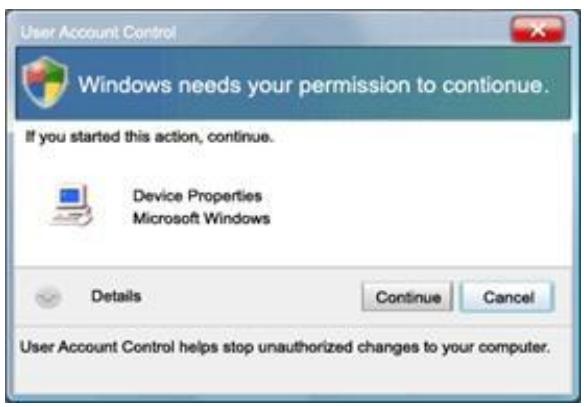

Windows Vista 36

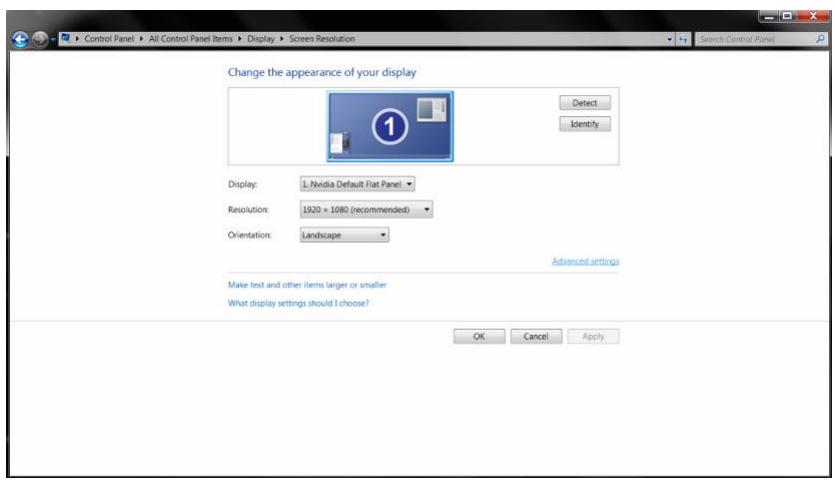

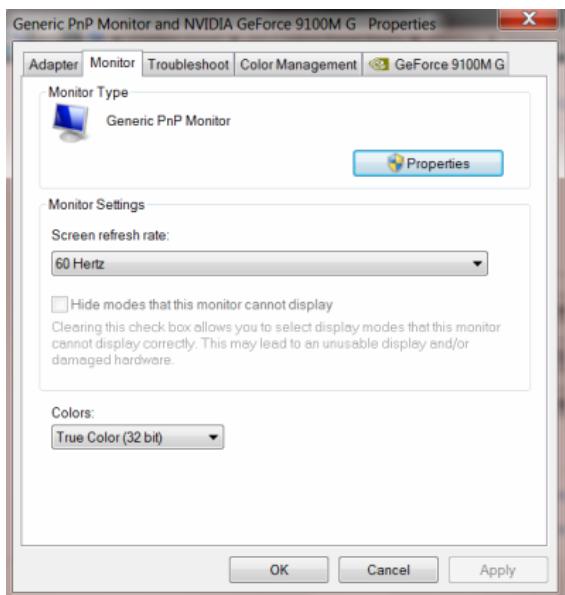

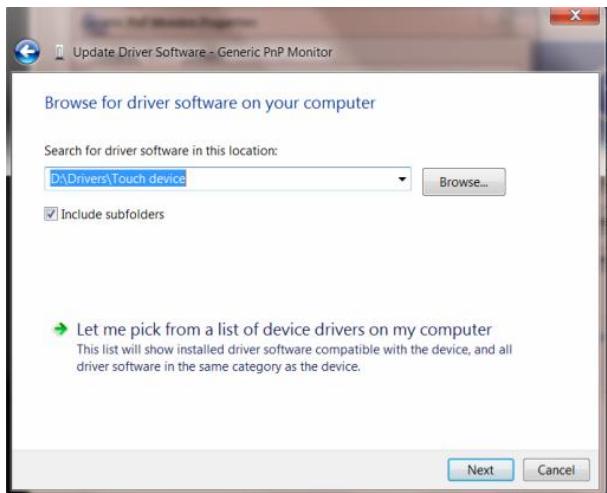

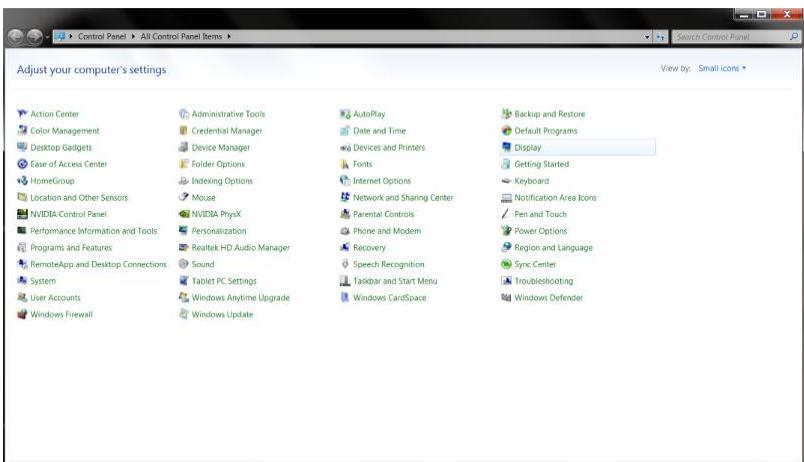

Windows 7 38

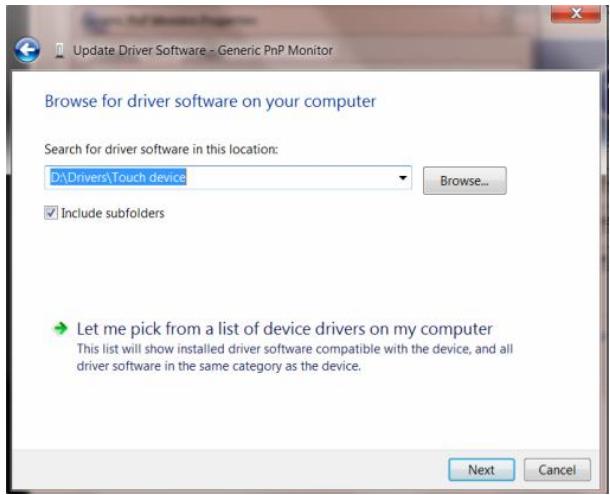

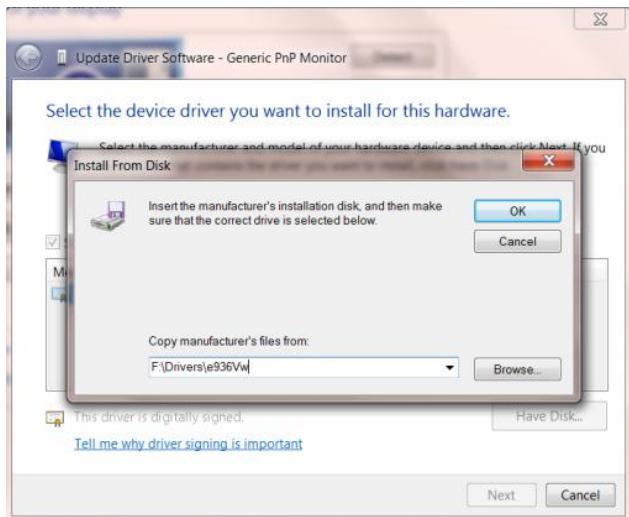

Windows 8. 42

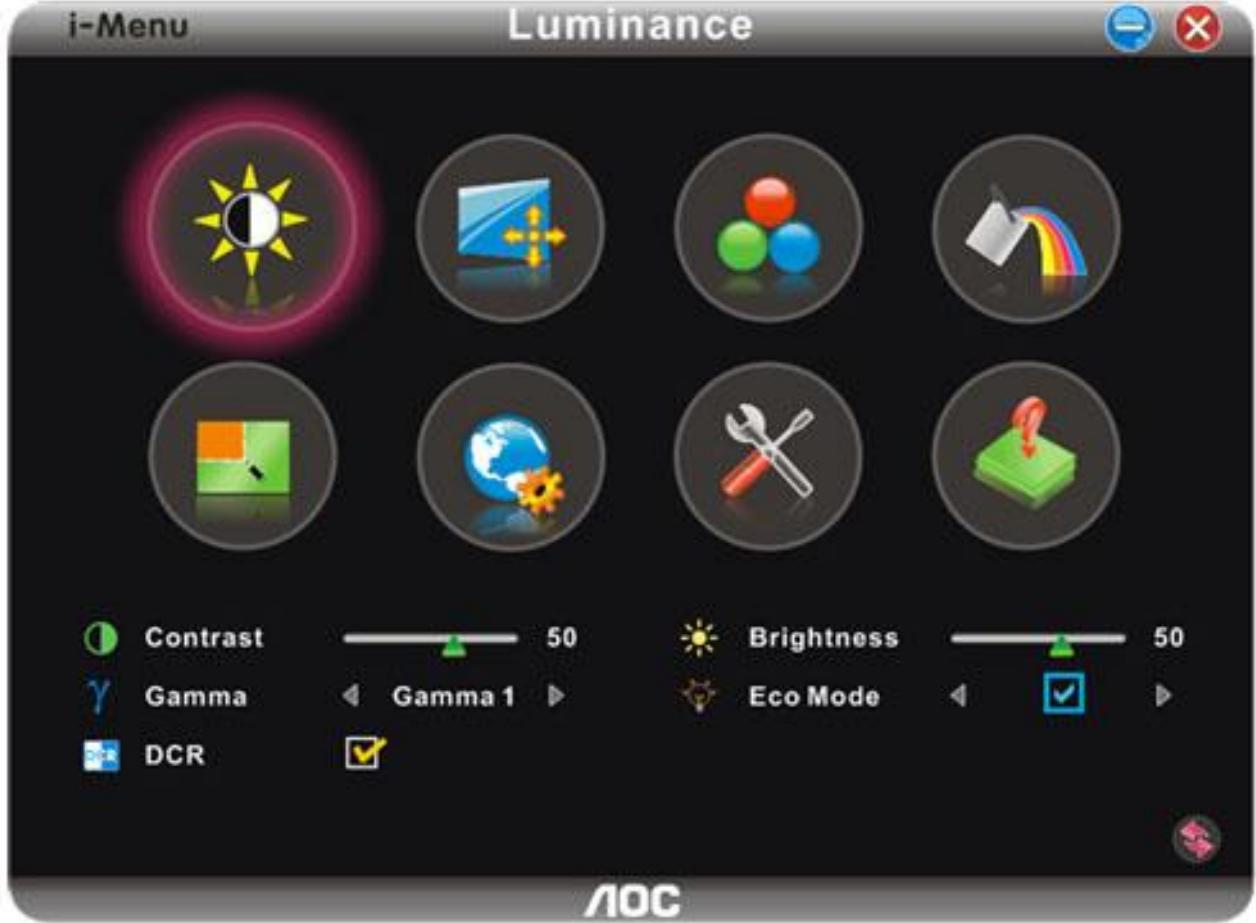

i-Menu. 46

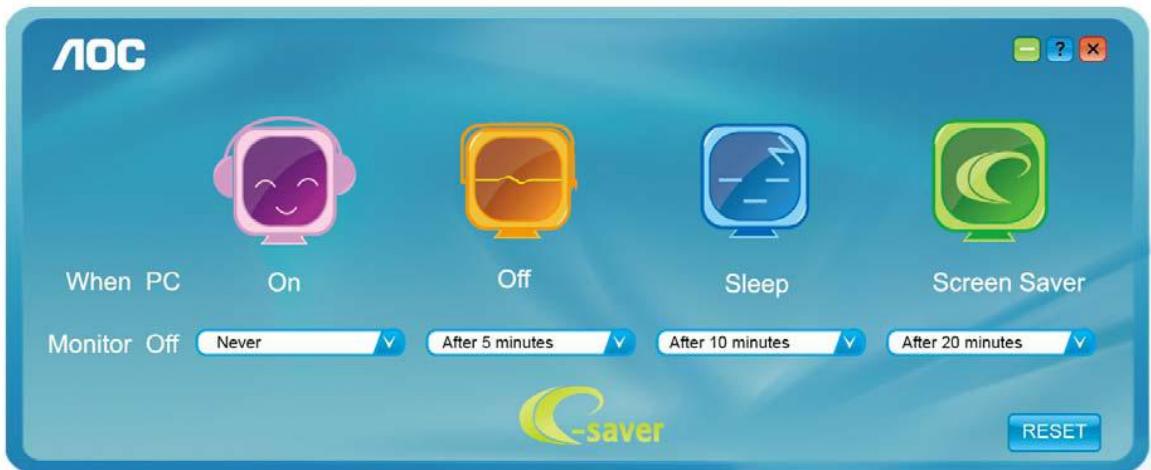

e-Saver 47

Screen+ 48

Dépannage 49

Spcifications 51

Spécifications générales 51

N950Sw/e950Swda / e950Swdak/ e950Swa/ e950Sw/ e950Swn/ e950Swnk/ E950SWDN/ E950SWDNK/ E950SWDAN. 51

Modes d'affiche prerégles 63

Déclaration de garantie pour l'Europe 70
Déclaration de garantie pour le Moyen-Orient et l'Afrique (MEA) 72
Politique pour les pixels AOC ISO 9241-307 classe 1 74

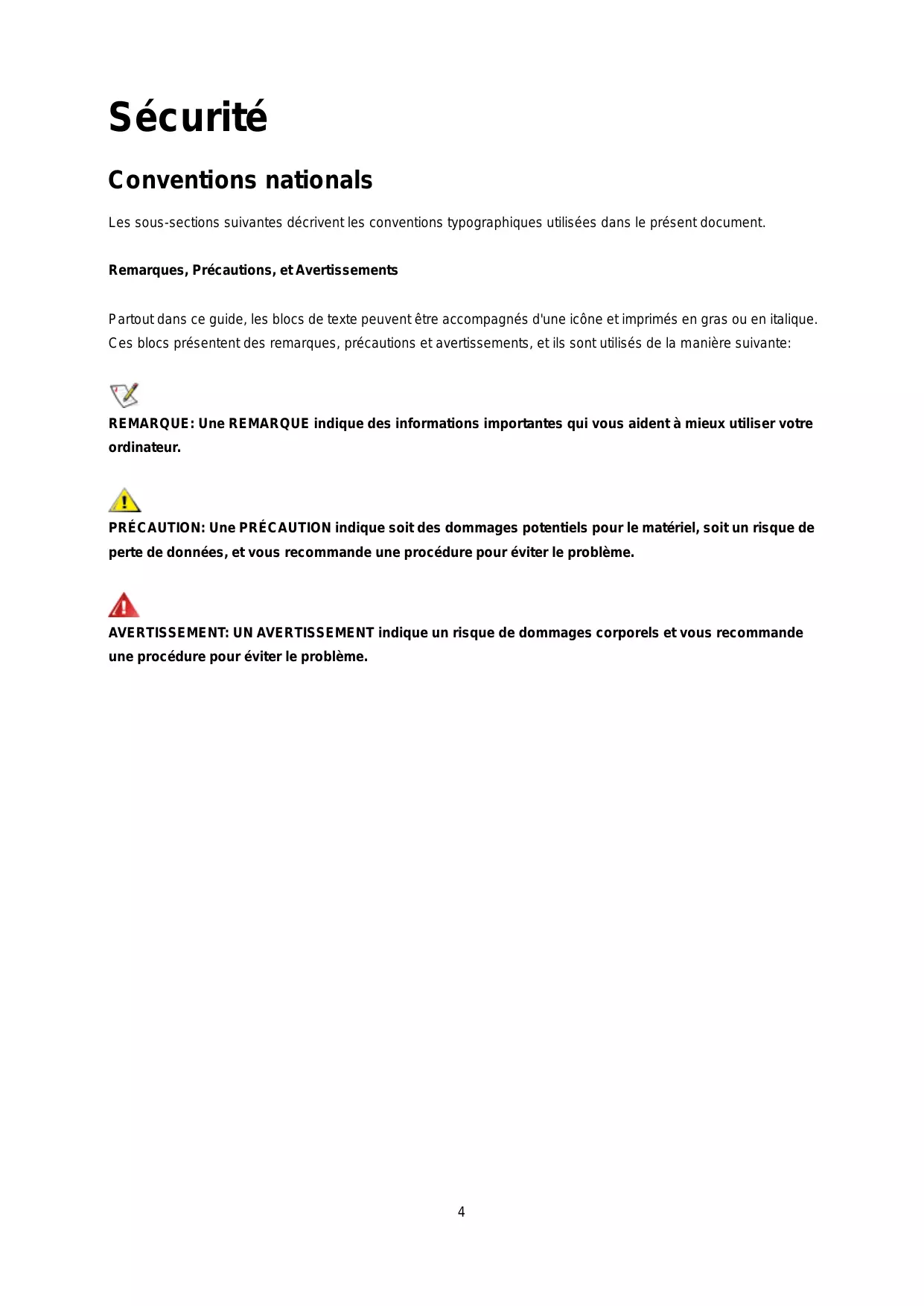

Sécurité

Les sous-sections suivantes décrivent les conventions typographiques utilisées dans leprésent document.

Remarques, Précautions, et Avertissements

Partout dans ce guide, les blocs de texte peuvent etre accompagnés d'une icone et imprimés en gras ou en italique. Ces blocs present des remarques, precautions et avertissements, et ils sont utilisés de la maniere suivante:

REMARQUE: Une REMARQUE indique des informations importantes qui vous aident à很好地 utiliser votre ordinateur.

PRECAUTION: Une PRECAUTION indique soit des dommages potentiels pour le matériel, soit un risque de perte de données, et vous recommend une Procedure pour éviter le problème.

AVERTISSEMENT: UN AVERTISSEMENT indique un risque de dommages corporels et vous recommende une procédure pour éviter le problème.

Alimentation

Le moniteur ne doit etre utilise qu'vec le type d'alimentation indique sur I'etiquette. Si vous n'etes pas sur de voitre type d'alimentation, consultez your revendeur ou la compagnie d'electricite locale.
Le moniteur est equipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à la terre. Pour des raisons de sécurité, cette fiche ne s'insère que dans une prise avec terre. Si vous pris n'est pas compatible avec les fiches à trois broches, faites appel à un électricien pour l'installation d'une prise correcte, ou utilisez un adaptateur afin de connecter votre apparéil à la terre en sécurité. Ne vous privez pas la protection apportée par la mise à la terre.
Débranchez l'appareil en cas d'orage ou lorsqu'il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions.
Ne surcharge pas les fils d'alimentation ou les rallonges. Une surcharge pourrait entraîner un incendie ou un danger d'électrocution.
! Afin d'assurer un fonctionnement correct, utilisez le moniteur uniquement avec des ordinateurs de la liste UL qui possedent des branchements configurés de façon appropriée, marqués entre 100 - 240V CA, Min. 1.5A
La prise murale doit être installée après de l'équipment et être facile d'accès.
Pour utiliseon uniquely avec l'adaptateur d'alimentation fourni (Sortie 12V cc 3A) possedant les licences suivantes UL, CSA . (Uniquement pour les moniteurs avec un adaptateur d'alimentation).

Installation

Ne placez pas le moniteur sur un chariot, un support, un trépied ou une table instables. En cas de chute, le moniteur risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez exclusivement un chariot, un support, un trépied ou une table recommendé par le constructeur ou vendu avec le moniteur. Suivez les instructions du fabricant pour l'installation et l'utilisation des accessoires de montage commandés par le fabricant. L'ensemble chariot et apparéil est à déplacer avec précaution.
N'introduisez jamais d'objets dans les fentes du capot du monitreur. Cela risquerait d'endommager les composants du circuit ce qui pourrait entraîner des risques d'incendie et d'électrocution. Ne renversez jamais de liquides sur le monitreur.
!Ne placez par l'avant du produit contre le sol.
Si vous montez le moniteur sur un mur ou une étagère, utilisez le kit de montage agréé par le constructeur et suivez les instructions du kit.

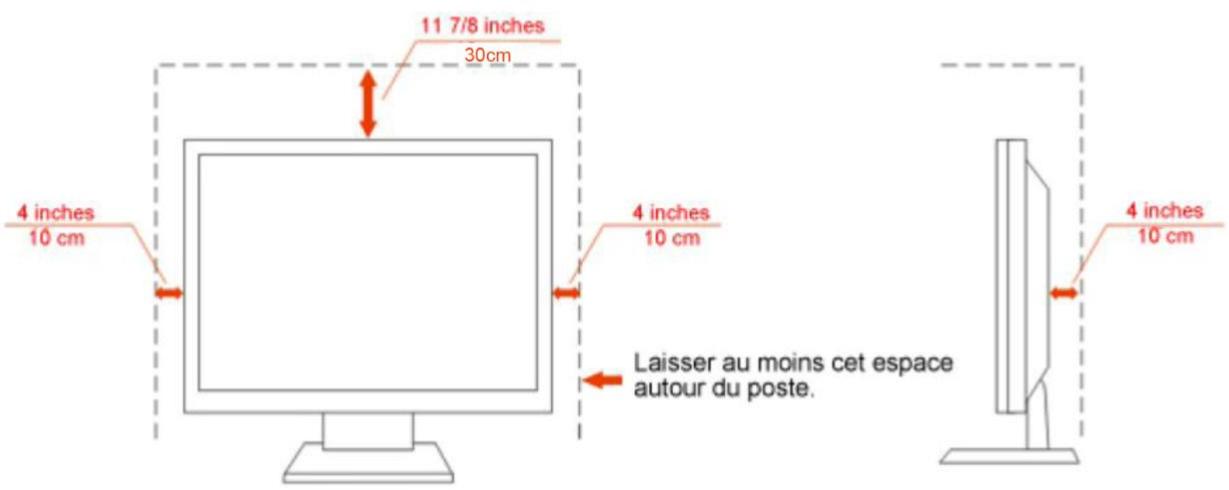

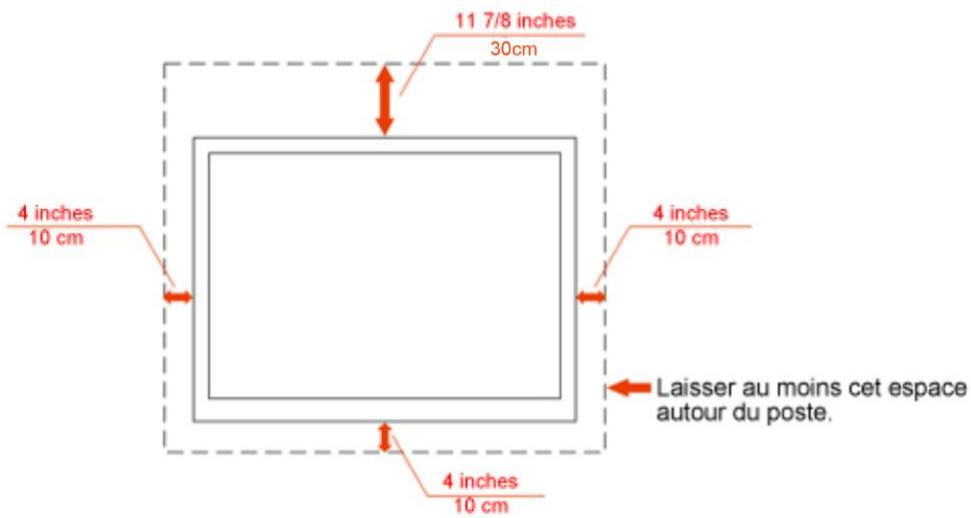

! Laissez un espace libre autour du moniteur, comme indiqué ci-dessous. Sans quoi, la circulation d'air sera inappropriée d'ou une surchauffe qui pourrait provoquer un incendie ou endommager le moniteur.

Voir ci-dessous les zones de ventilation recommandées autour du moniteur lorsque celui-ci est installé au mur ou sur un support:

Montage mural

Installation sur support

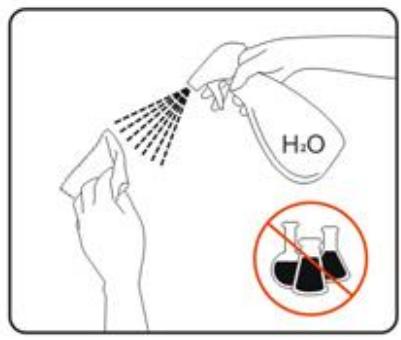

Nettoyage

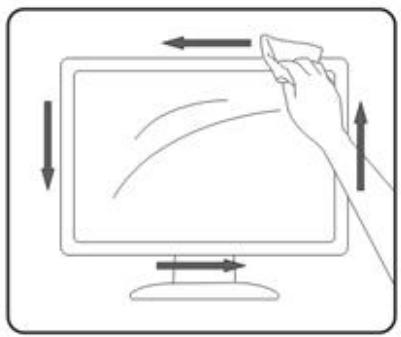

!Nettoyez regulierement le boitier avec le chiffon fourni. Vous pouvez utiliser un détergent doux pour essayer les tâches, au lieu d'un détergent fort qui endommage le boitier du produit.
! Lors du nettoyage, assurez-vous qu'il n'y a aucune fuite de détergent dans le produit. Le chiffon de nettoyage ne doit pas être trop dur afin de ne pas rayer la surface de l'écran.

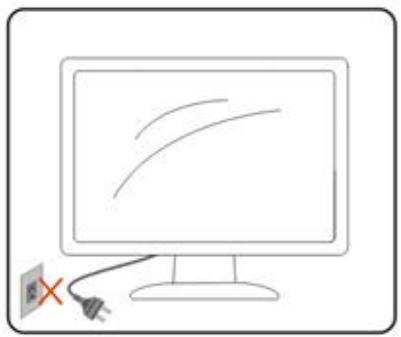

! Veuillez débrancher le cordon d'alimentation avant de nettoyer le produit.

Autre

!Si le produit émet une odeur, un bruit ou une fumée étrange, débranchez IMMEDIATEMENT la prise d'alimentation et contactez un Centre d'entretien.
Assurez-vous que les ouvertures de ventilation ne sont pas bloquées par une table ou un rideau.
! N'engagez pas le moniteur LCD dans des vibrations importantes ou dans des impacts violents lorsqu'il fonctionne.
!Ne pas cogner ou laisser tomber le moniteur lorsqu'il fonctionne ou pendant son transport.
Pour les écrans avec des panneaux brillants, l'utilisateur doit prendre en compte l'emplacement de l'écran car le panneau peut cause des réfléxions de la lumière ambiente et des surfaces brillantes.

Paramétrage

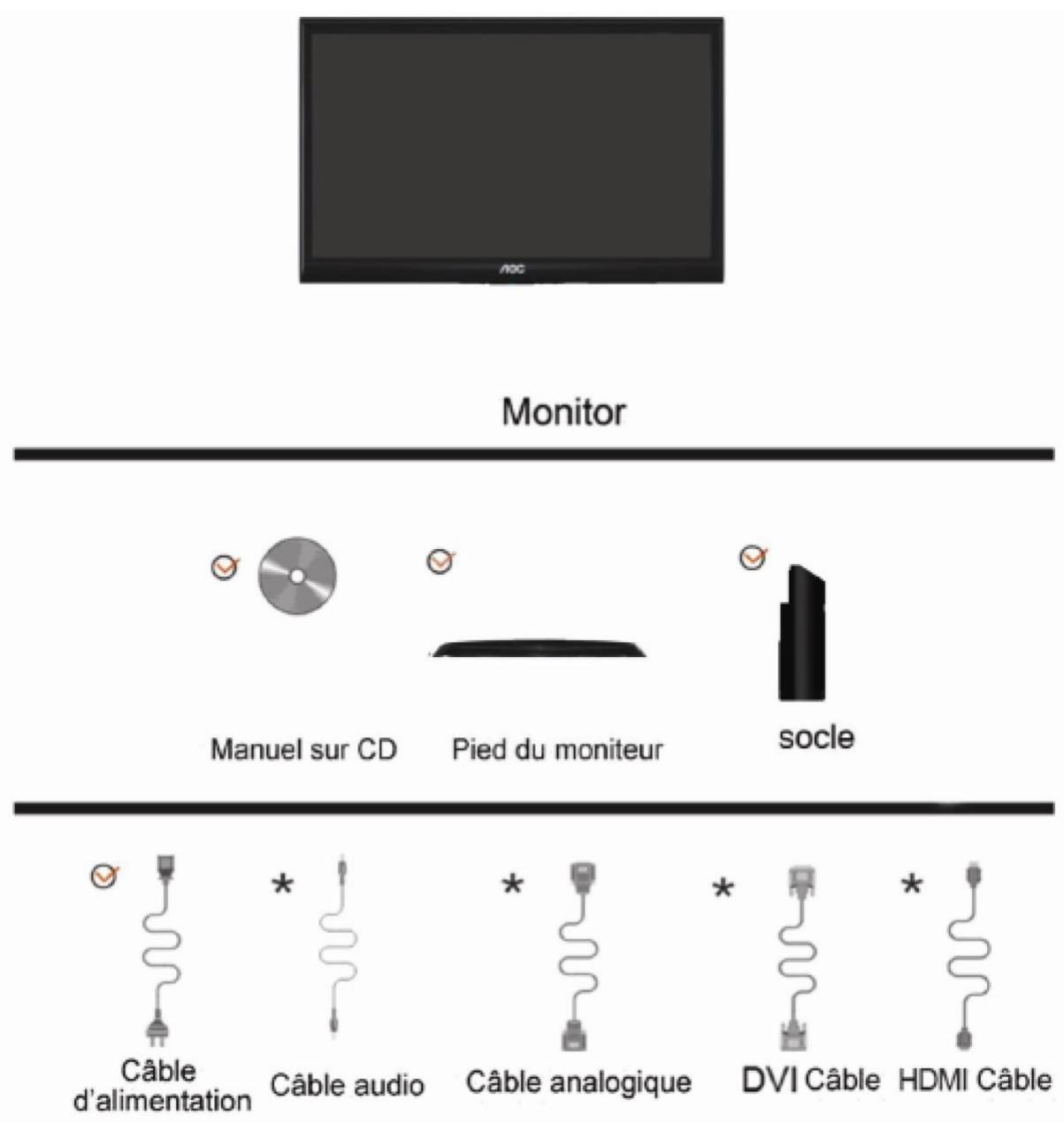

Contenu de l'EMBALLAGE

• Les cables d'interface (câbles analogiques, audio.DVI et HDMI) ne sont pas fournis pour tous les pays/régions. Veuillez vérifier ce point auprès de votre revendeur local ou d'une filiale AOC pour confirmation.

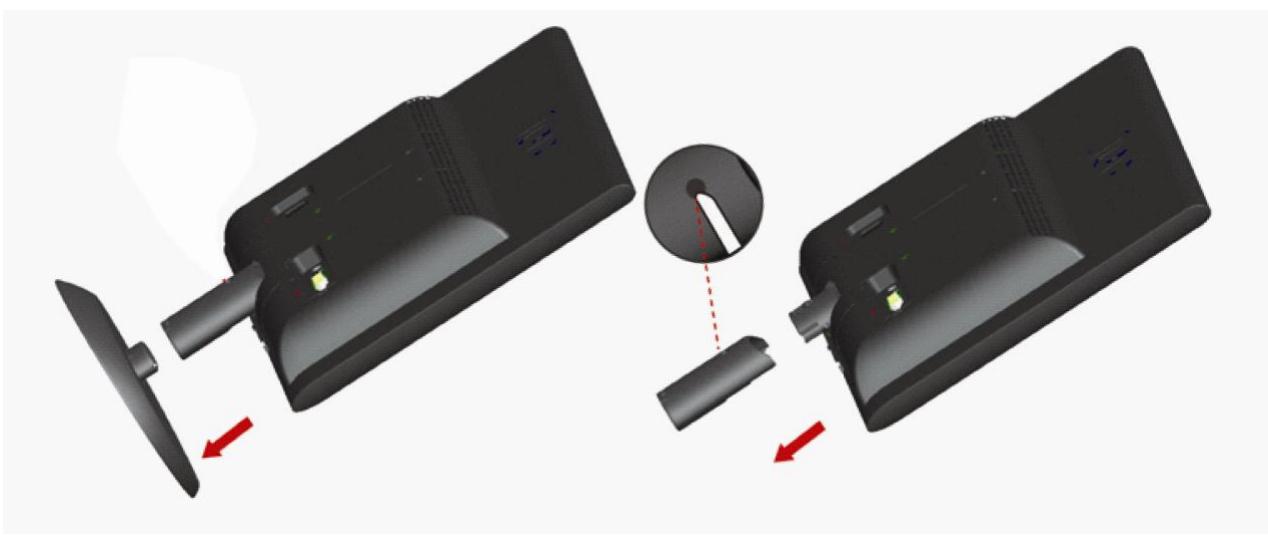

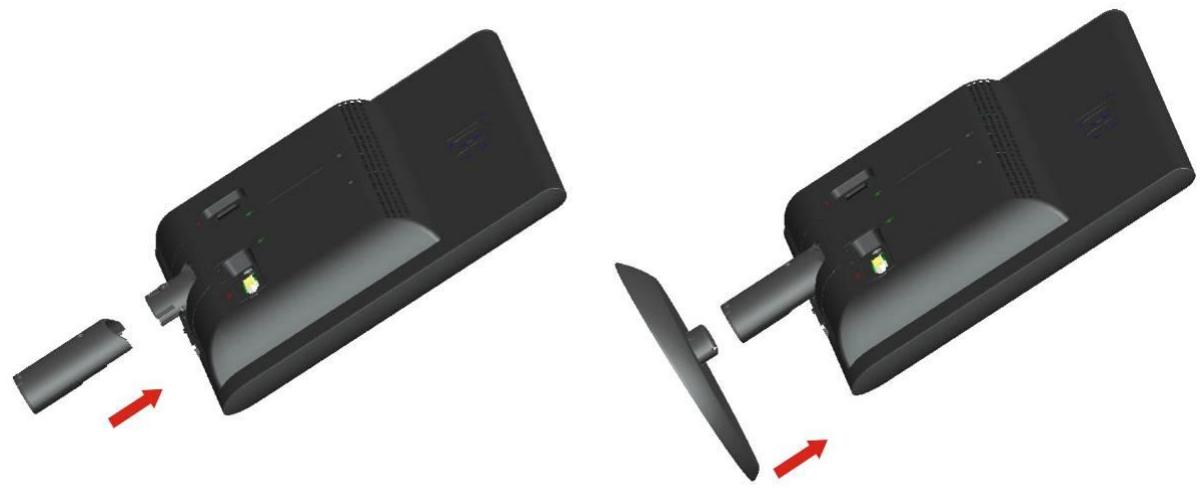

Installation du socle et de la base

Veuillez installer ou retirer la base en suivant les étapes ci-dessous.

Réglage

Supprimer:

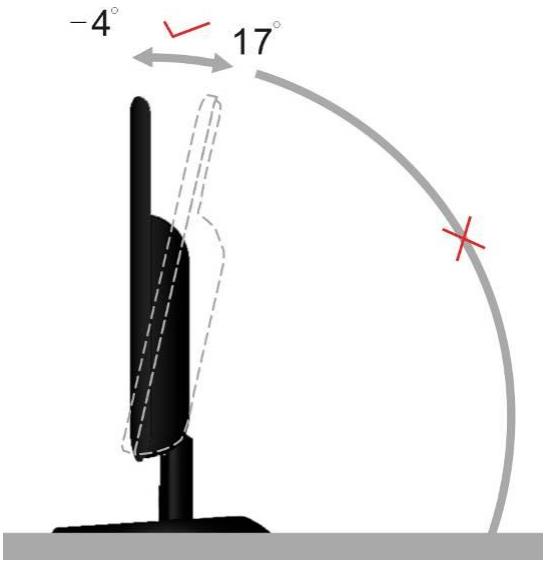

Réglage de l'angle de visualization

Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du monitér à saufie convenience.

Tenez le support de maniere à ce que vous ne fassiez pas basculer le monitreur lorsque vous changez l'angle.
Vous pouvez régler l'angle du monitreur de -4° à 17°.

REMARQUE:

Ne touchez pas l'écran LCD lorsque vous changez l'angle. Ceci pourrait provoquer des dommages ou abîmer l'écran LCD.

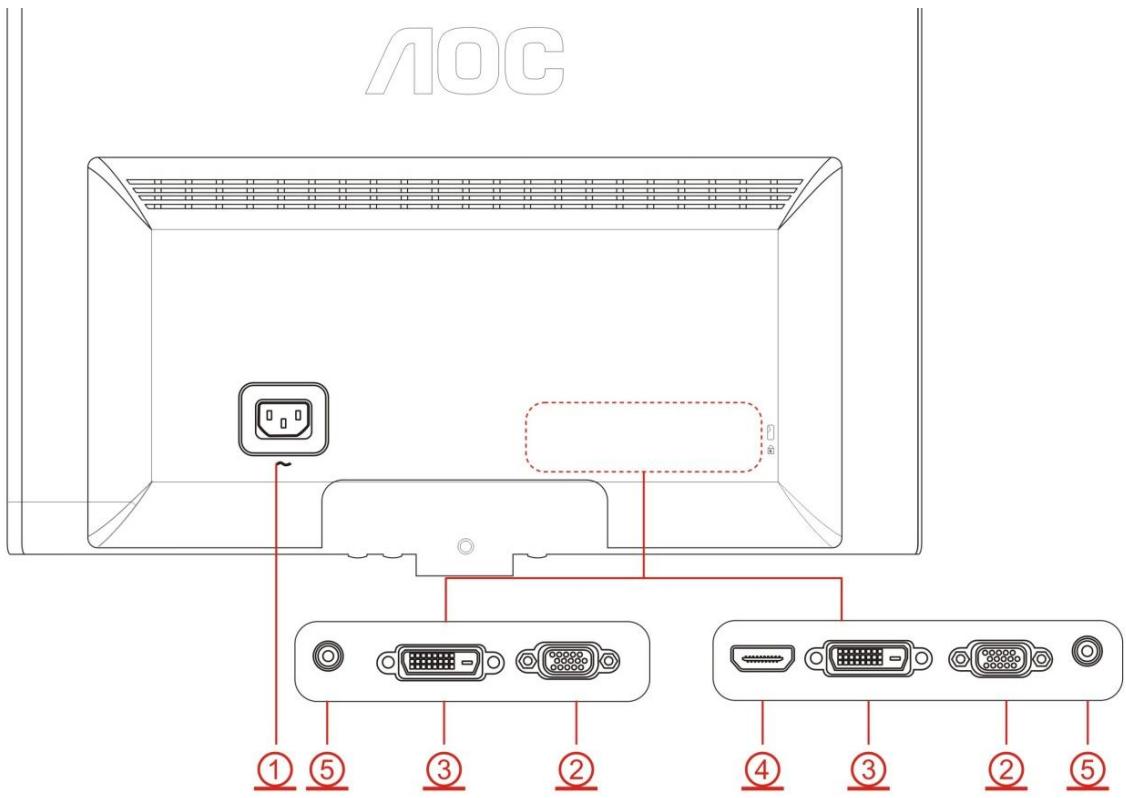

Branchement du moniteur

Connexion des cables à l'arrière du moniteur et de l'ordinateur:

1. Alimentation
2. VGA
3. DVI ((sur certains modèles seulement))
4. HDMI((sur certains modèles seulement))
5. Audio((sur certains modèles seulement))

Pour protégé votre équipement, éteignez toujours le PC et le moniteur LCD avant d'effectuer les branchements.

1. Connexion des cables à l'arrière du moniteur et de l'ordinateur.
2. Connectez l'une des extrémités du cable D-Sub 15 broches sur l'arrière de votre moniteur et connectez l'autre extrémité sur le port D-Sub de l'ordinateur.
3. En option R Requiert une carte video avec un port DVI) - Branchez une extrémité du cable DVI broches au dos du monitér et branchez l'autre extrémité au port DVI de l'ordinateur.
4. En option R Requiert une carte videoa avec un port HDMI)- Branchez une extrimite du cable HDMI broches au dos du moniteur et branchez l'autre extrimite au port HDMI de I'ordinateur.
5. En option R Requiert une carte video avec un port Audio)- Branchez une extrémité du cable Audio broches au dos du moniteur et branchez l'autre extrémité au port Audio de l'ordinateur.

AllumezVote moniteur etvoire ordinateur.

Si vous moniteur affiche une image, l'installation est terminée. Dans le cas contraire, voir Dépannage.

Réglage

Réglage la resolution optimale

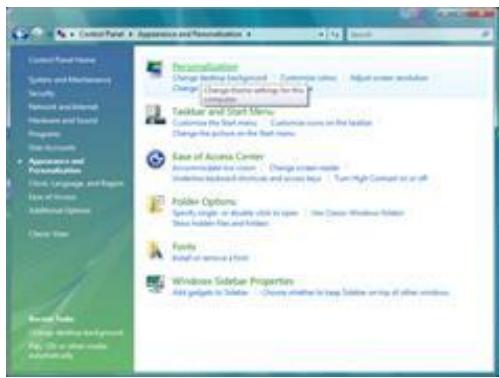

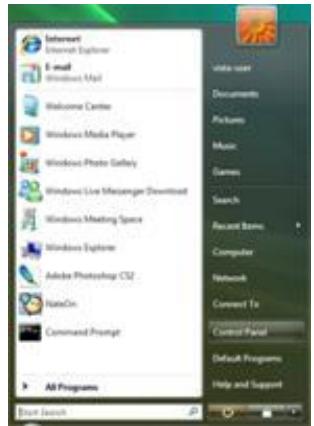

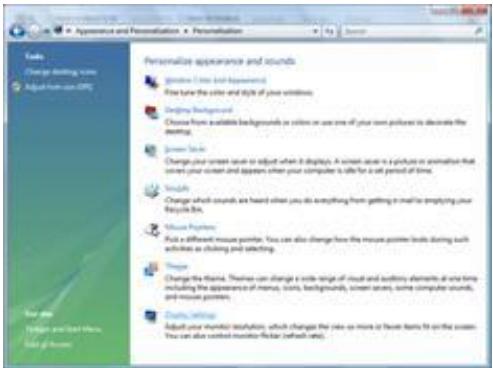

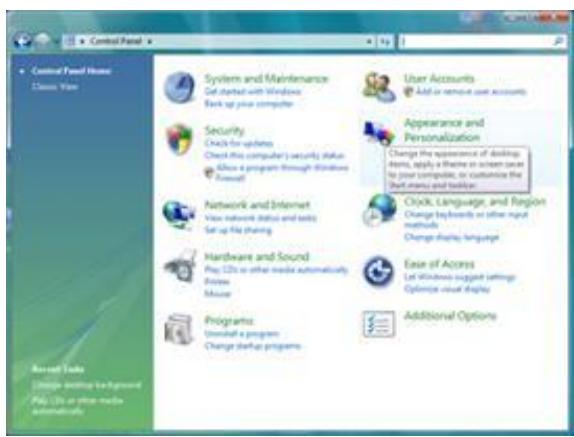

Windows Vista

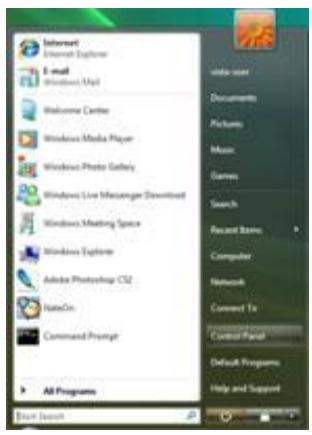

Pour Windows Vista:

1 Cliquez sur DEMARRER.

2 Cliqueurpanneau DE CONFIGURATION.

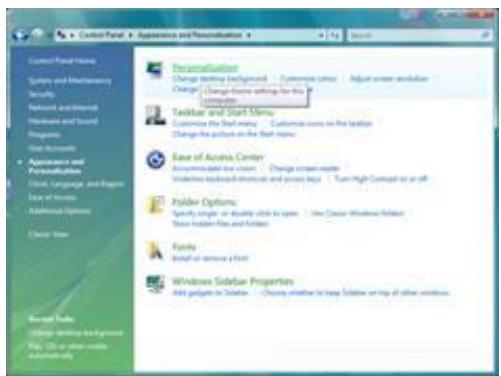

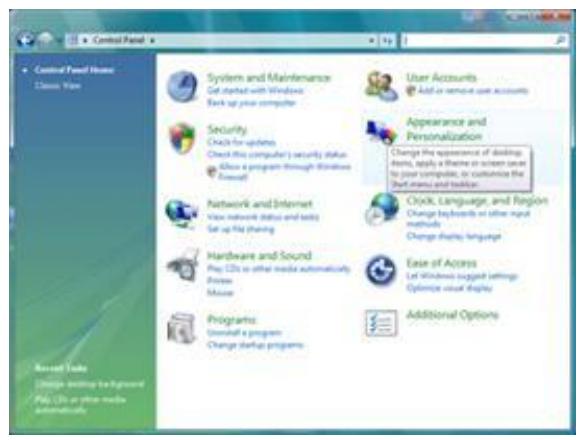

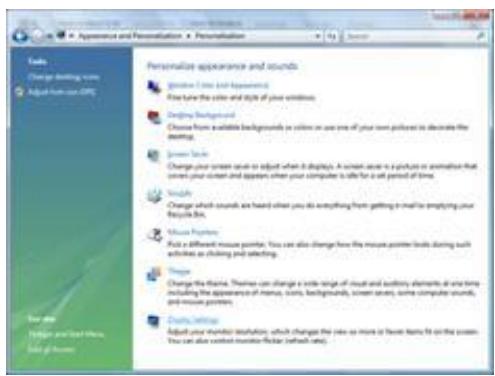

3 Cliquez sur Apparence de personnalisation.

4 Cliquez sur Personnelisation

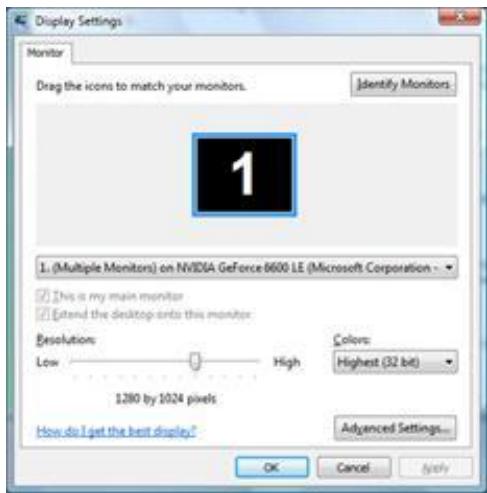

5 Cliquez sur Paramètres d'affichage.

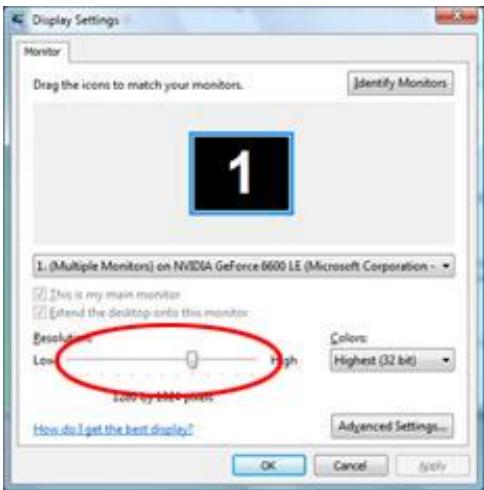

6 Reglez le CURSEUR de la résolution sur Résolution préréglée optimale.

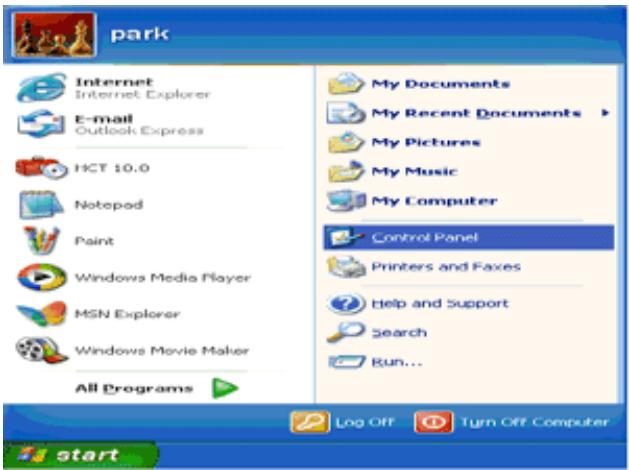

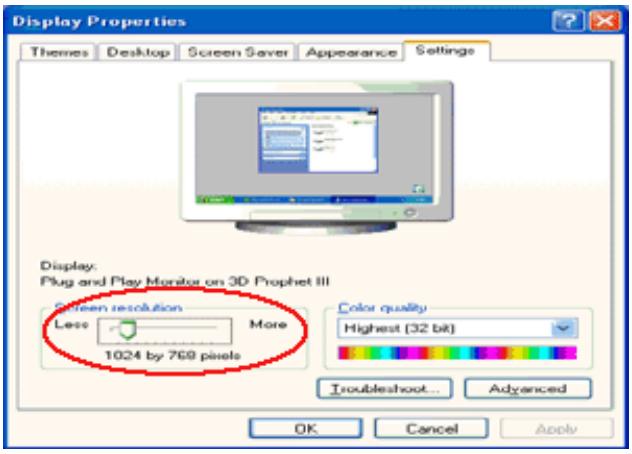

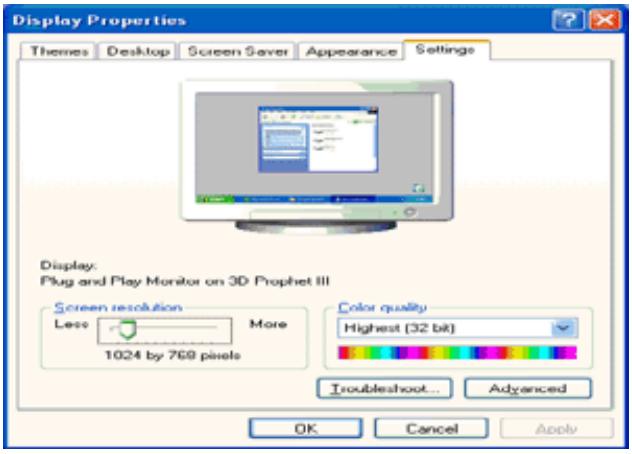

Windows XP

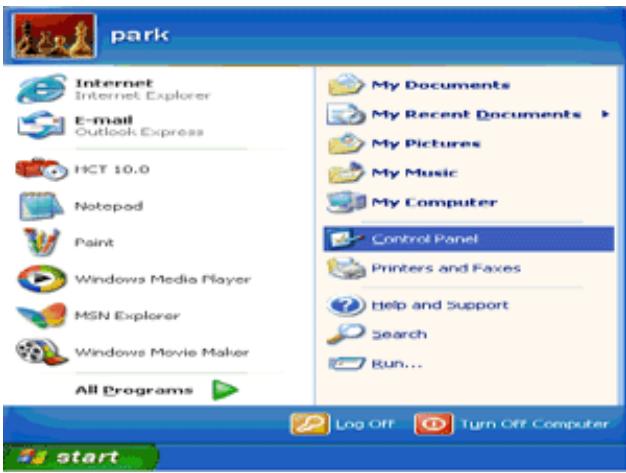

Pour Windows XP:

1 Cliquez sur DEMARRER.

2 Cliquez PARAMÉTRES.

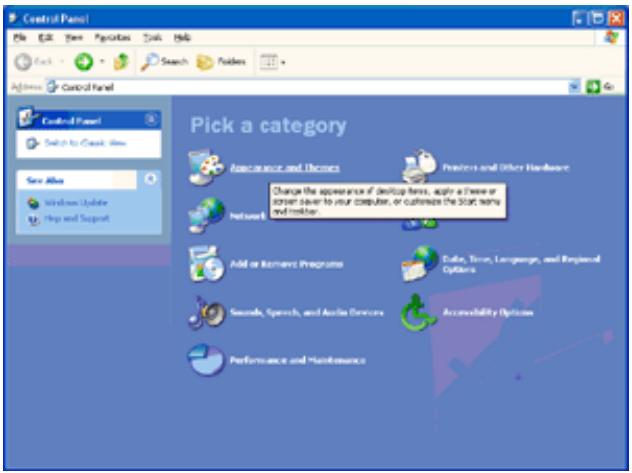

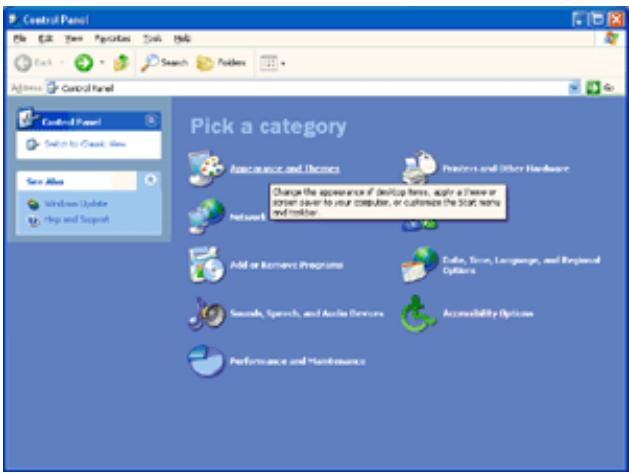

3 Cliquez sur PANNEAU DE CONFIGURATION.

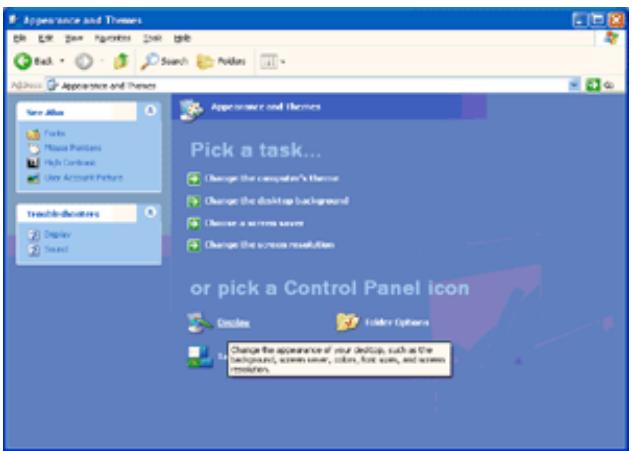

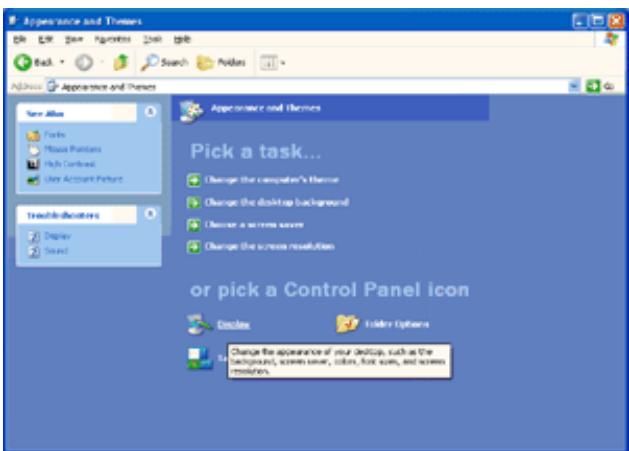

4 Cliquez sur Apparence et thèmes.

5 Double-cliquez sur AFFICHAGE.

6 Cliquez PARAMÉTRES.
7 Reglez le CURSEUR de la résolution sur Résolution préréglée optimale.

Windows ME/2000

Pour Windows ME/2000:

1 Cliquez sur DEMARRER.
2 Cliquez PARAMÉTRES.
3 Cliquez sur PANNEAU DE CONFIGURATION.
4 Double-cliquez sur AFFICHAGE.
5 Cliquez PARAMÉTRES.
6 Reglez le CURSEUR de la résolution sur Résolution préréglée optimale.

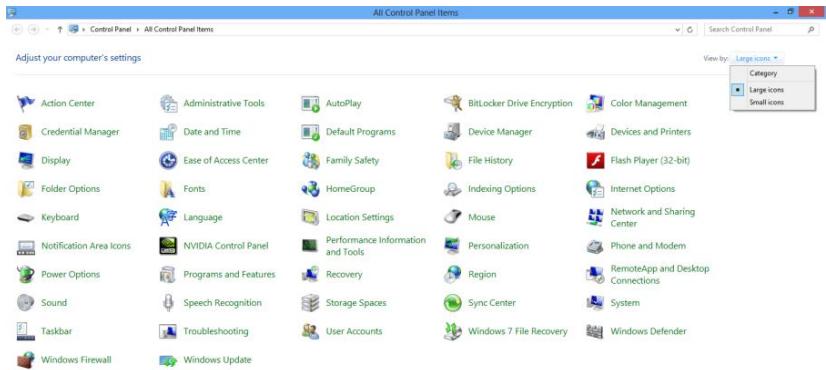

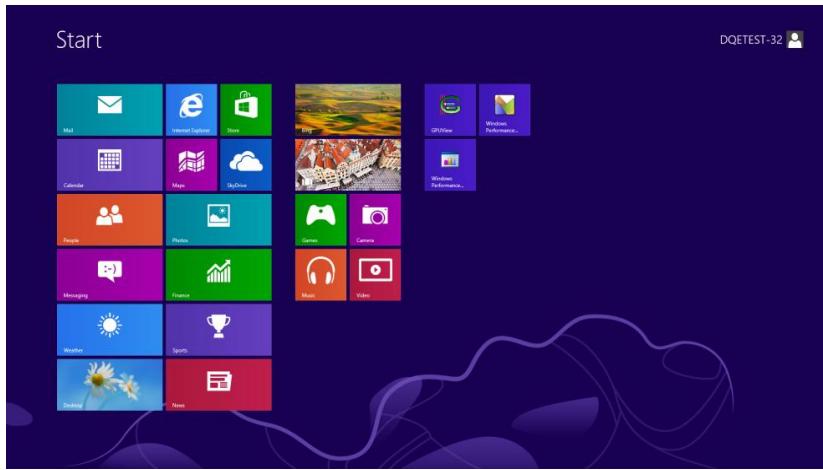

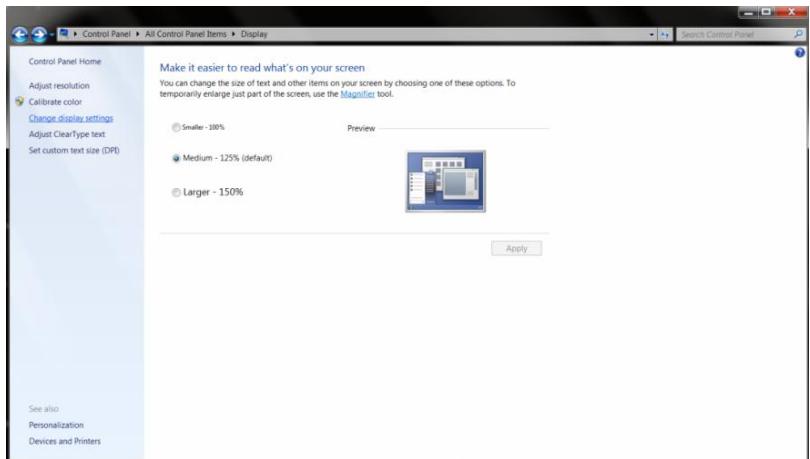

Windows 8

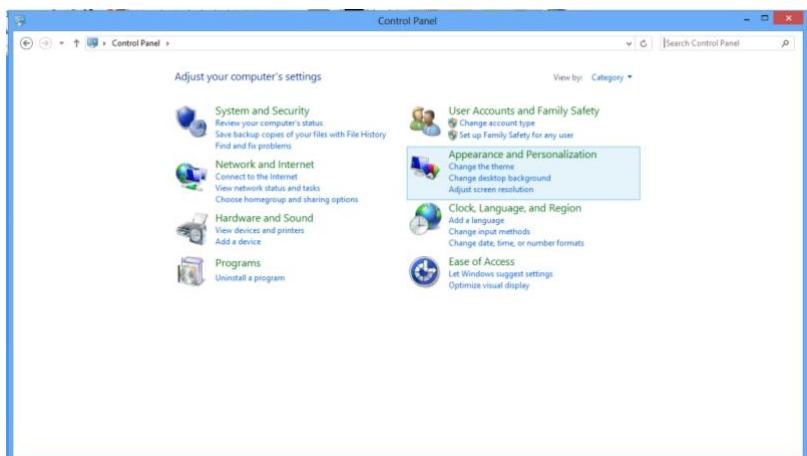

Dans Windows 8 :

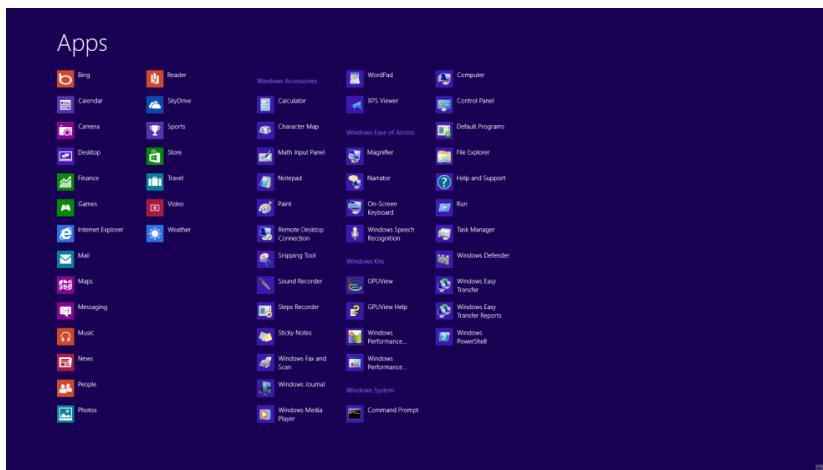

1. Cliquez sur le bouton croit et cliquez sur Toutes les appsen bas à droite de l'écran.

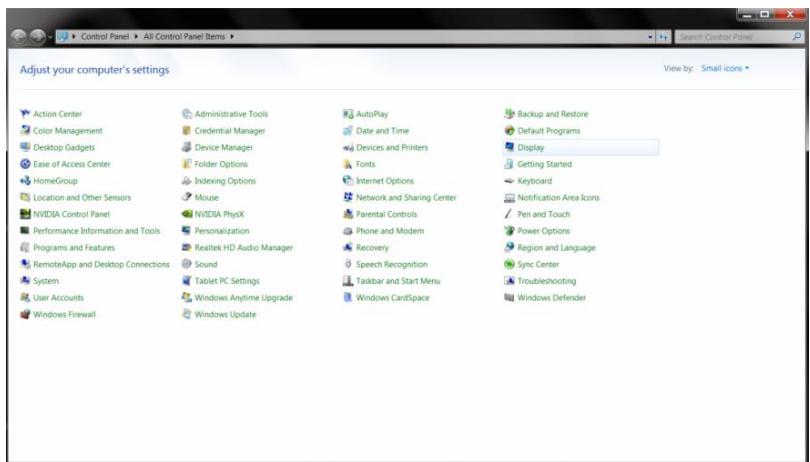

1. Reglez "Voir par" sur "Catégorie".
2. Cliquez sur Apparence et personnelisation.

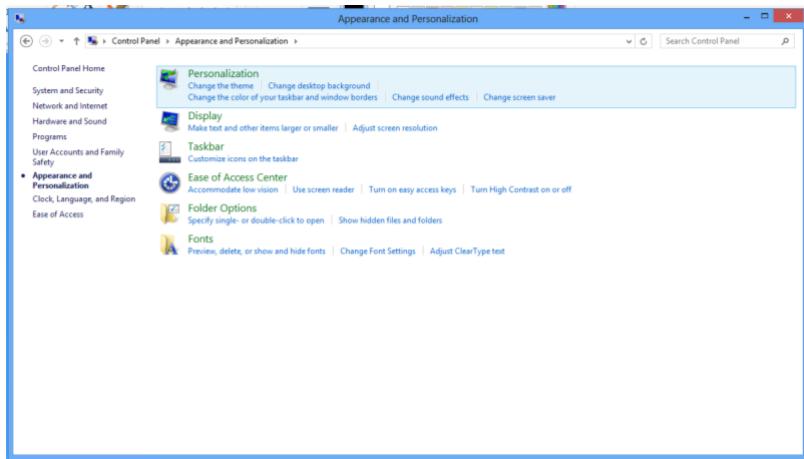

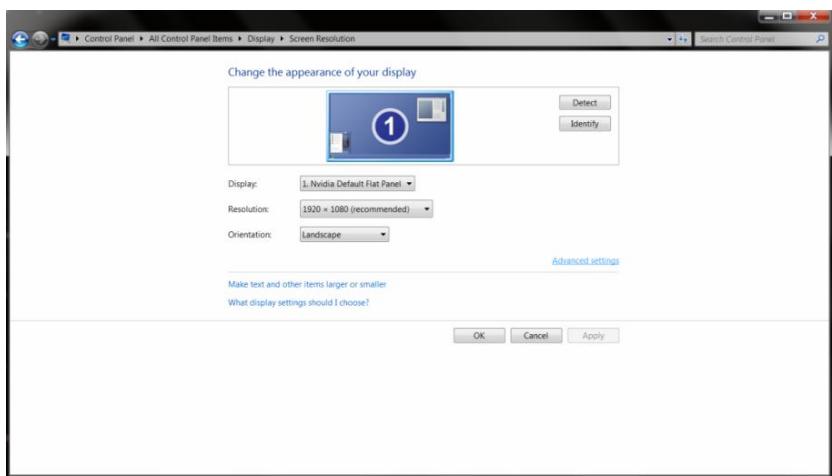

4. Cliquez sur AFFICHAGE.

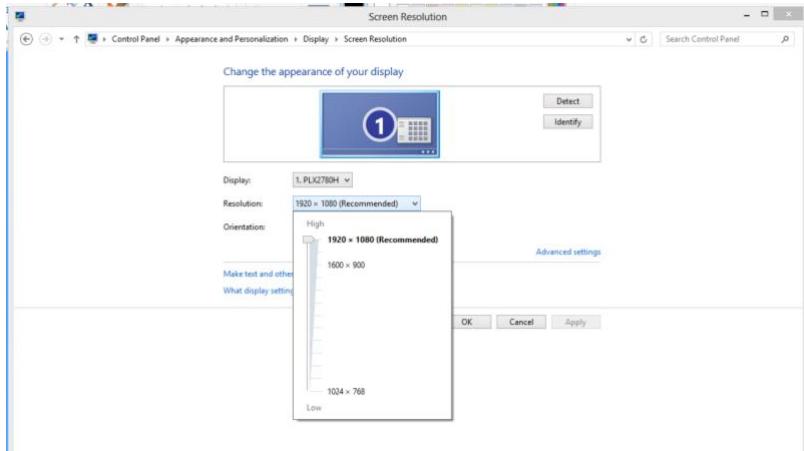

5. Réglez la BARRE DÉFILANTE de la résolution sur Résolution préréglée optimale.

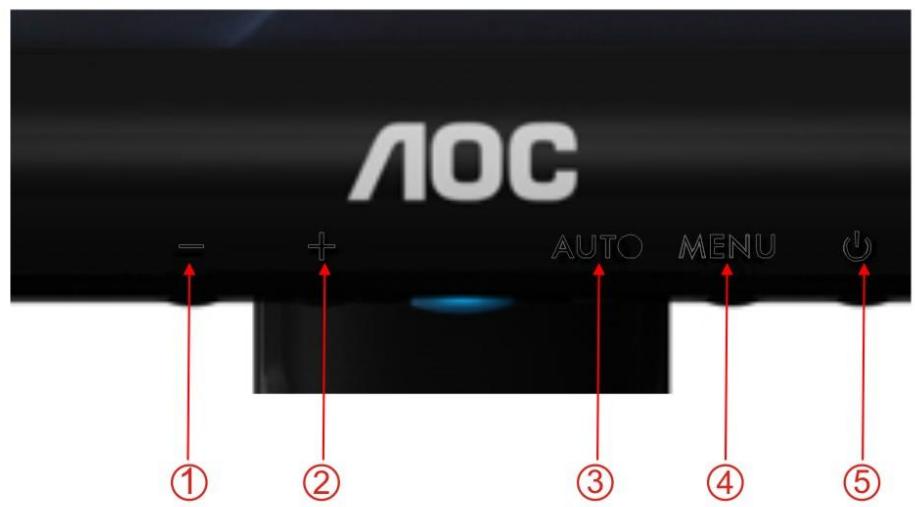

Raccourcis

1	Mode Éco / DCR / Volume -
2	4:3 / Large / Volume +
3	Source / Auto / Quitter
4	Menu / Entrer
5	Alimentation

Alimentation

Maintenir enforcé le bouton d'alimentation pour éteindre le moniteur.

Mode Éco (DCR) / -

Maintenir enforcée la touche Éco pour sélectionner le mode Éco de luminosité lorsqu'il n'y a pas d'affichage à l'écran.

Volume

Lorsqu'il n'y a pas d'OSD, appuyez sur le bouton Volume (+) pour activer la barre de réglage du volume, et appuyez sur - ou sur + pour ajuster le volume (Uniquement pour les modèles avec haut-parleurs)

4:3 / Large / +

lorsqu'il n'y pas de menu OSD, appuyez en continu sur + pour modifier le format et passer en 4:3 ou en grand écran. (Si le format de l'écran du produit est de 4:3 ou lorsque la résolution du signal d'entrée est en grand format, le raccourci est désactivé.)

Auto / Quitter

Lorsque l'affichage à l'écran est fermé, presser le bouton Auto sera la fonction raccourcie de configuration auto. (sur certains modèles seulement)

Lorsque l'affichage à l'écran est fermé, presser le bouton Auto 3 secondes sera la fonction raccourcie de configuration auto. (sur certains modèles seulement)

Touche de raccourci Source:

Quand I' affichage à l'écran est fermé, appuyer sur le bouton Auto/Source fera office de touche rapide Source. Appuyez de façon continue sur le bouton de Source pour désir la source d' entrée dans la barre de message, appuyez sur le bouton Menu/Entrée pour modifier la source choses.. (sur certains modèles seulement).

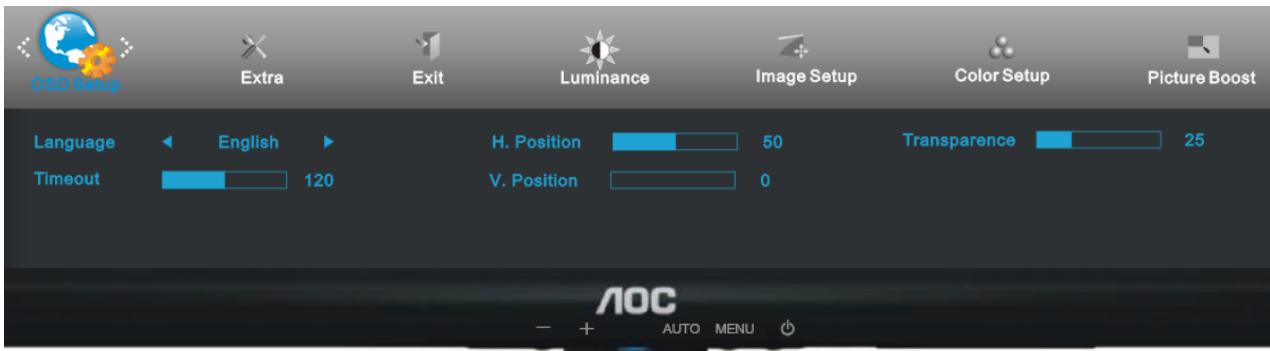

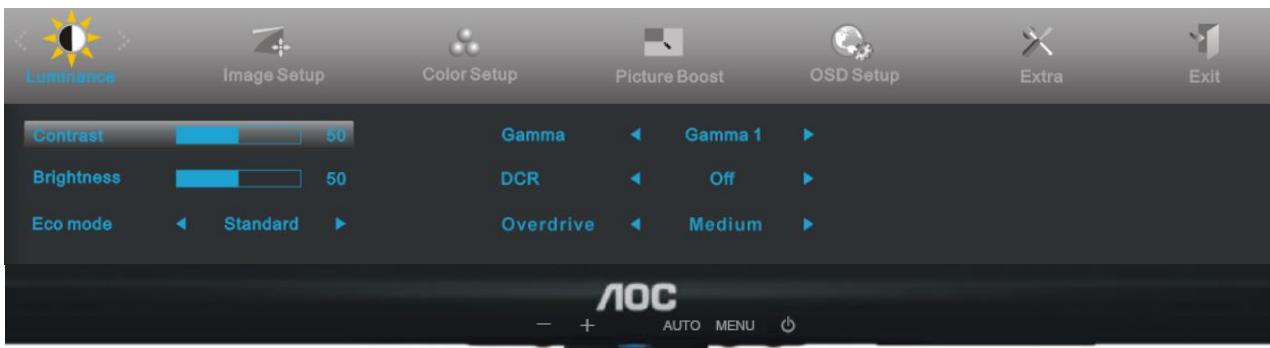

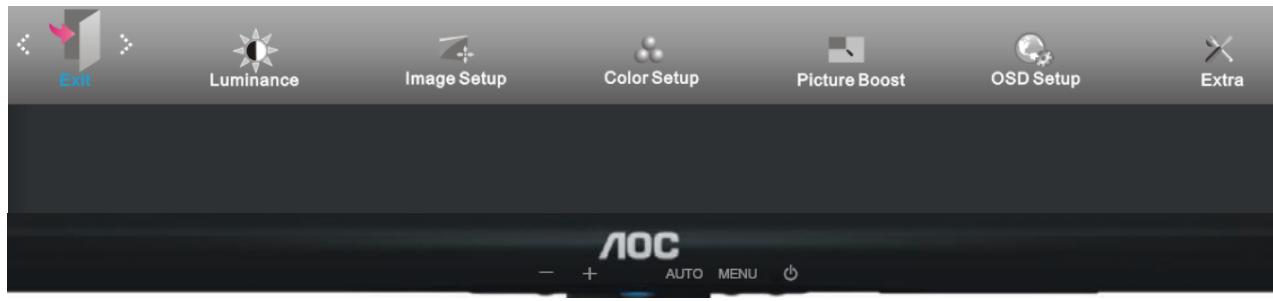

Réglage de l'OSD

Instructions de base et simples sur les touches de contrôle.

1) Presser le bouton MENU pour activer la fenêtre d'affichage à l'écran.
2) Presser - ou + pour naviguer parmi les fonctions. Une fois la fonction souhaitation en surbrillance, presser le bouton MENU pour activer le sous-menu. Une fois la fonction souhaitation en surbrillance, presser le bouton MENU pour l'activer.
3) Presser - ou + pour changer les paramètres de la fonction sélectionnée. Presser - ou + pour sélectionner une autre fonction dans le sous-menu. Appuyez sur AUTO pour sorting Si vous souhaitez régler une autre fonction, repêze les étapes 2-3.
4) Fonction de verrouillage de l'affichage à l'écran : Pour verrouiller l'affichage à l'écran,MAININER pressé le bouton MENU lorsque le moniteur est étantuis presser le bouton d'alimentation pour allumer le moniteur. Pour déverrouiller l'affichage à l'écran,MAININER pressé le bouton MENU lorsque le moniteur est étantuis presser le bouton d'alimentation pour allumer le moniteur.

Remarques :

1 Si le produit ne dispose que d'un seul signal d'entrée, le réglage "Input Select" ( Sélection de l'entrée) est désactivé.
2 Si le format d'écran est 4:3 ou que la résolution du signal d'entrée est en écran large, le réglage du "Image Ratio" (rapport d'image) est désactivé.
3 Lorsqu'une des fonctions DCR, Amplification des couleurs ou Amplification de l'image est active, les deux autres fonctions sont désactivées de façon correspondante.

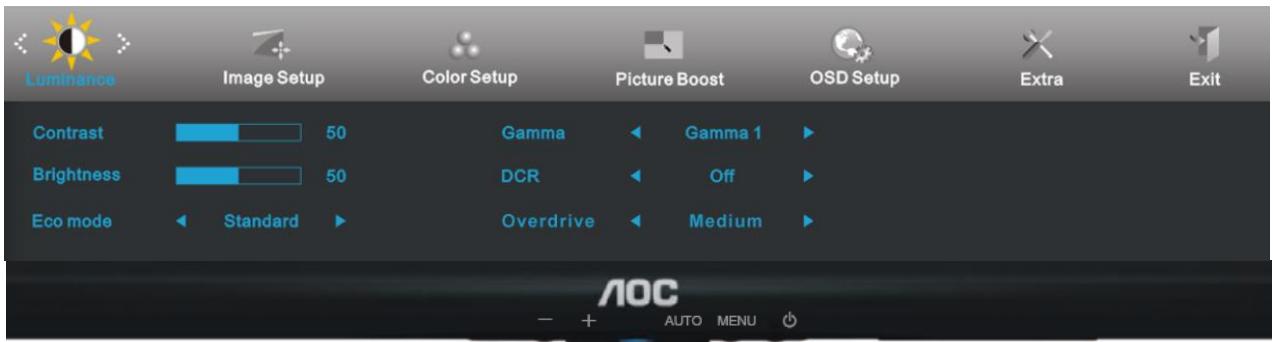

Luminance

1 Presser MENU (Menu) pour afficher le menu.

2 Presser - ou + pour sélectionner (Luminance), et presser MENU pour entrer.
3 Presser - ou + pour selectionner le sous-menu, presser MENU pour entrer.
4 Presser - ou + pour régler.
5 Presser AUTO pour quitter.

Luminosité	0-100		Réglage de l'Arrière-plan
Contraste	0-100		Contraste du registre numérique.
Eco mode	Standard		Mode standard
	Texte	T	Mode Texte
	Internet		Mode Internet
	Jeu		Mode jeu
	Film		Mode Film
	Sports		Mode sports
Gamma	Gamma1		Régler à Gamma 1
	Gamma2		Régler à Gamma 2
	Gamma3		Régler à Gamma 3
DCR	Arrêt		Désactive le taux de contrastedynamique
	Marche	DCR	Active le taux de contrastedynamique
Overdrive(Optionnel)	Fort		Ajustez le temps de réponse
	Moyen
	Faible
	Arrêt

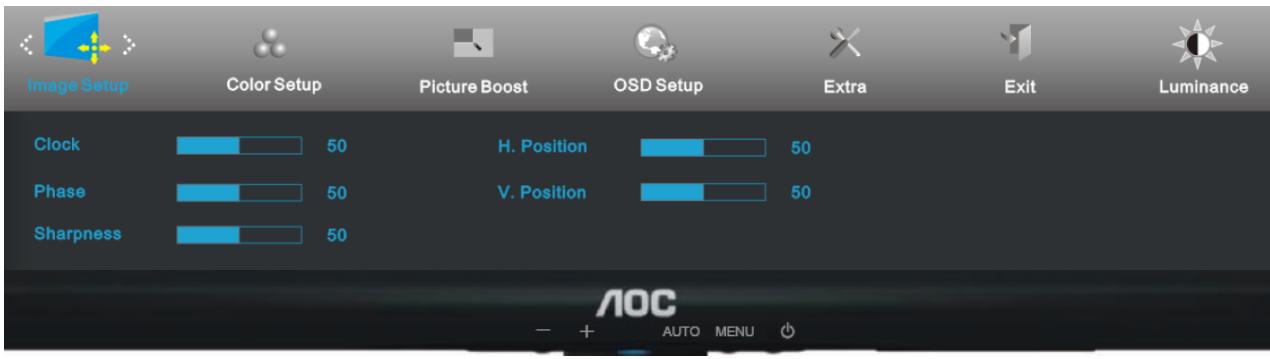

Paramétrage de l'image

1 Presser MENU (Menu) pour afficher le menu.

2 Presser - ou + pour sélection (Paramétrage de l'image), et presser MENU pour entrer.
3 Presser - ou + pour selectionner le sous-menu, presser MENU pour entrer.
4 Presser - ou + pour régler.
5 Presser AUTO pour quitter..

Horloge	0-100	Règle l'Horloge de l'Image pour réduire les parasites sur les Lignes Verticales.
Mise au point	0-100	Règle la Phase de l'Image pour réduire les parasites sur les Lignes Horizontales
Netteté	0-100	Règle la position Nettétéde l'image.
Position H.	0-100	Règle la position horizontal de l'image.
Position V.	0-100	Règle la position verticale de l'image.

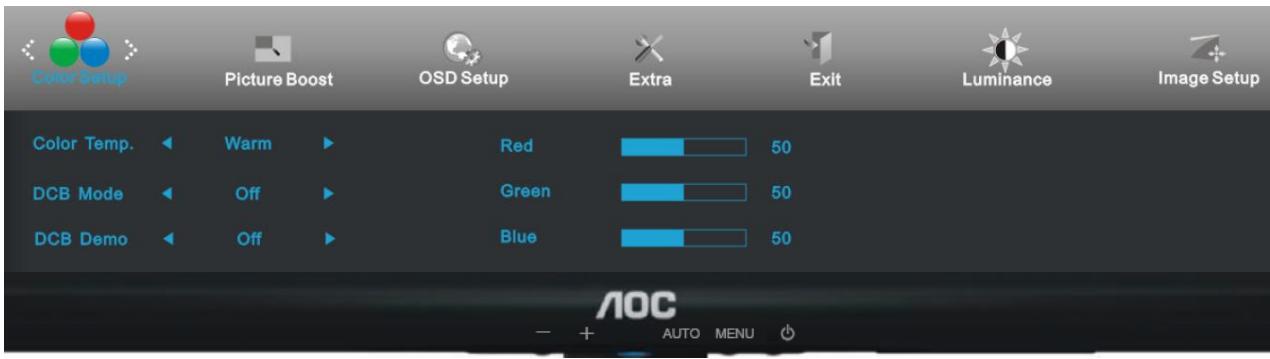

Température de couleur

1 Presser MENU (Menu) pour afficher le menu.
2 Presser - ou + pour sélectionner (Température de couleur), et presser MENU pour entrer.
3 Presser - ou + pour selectionner le sous-menu, presser MENU pour entrer.
4 Presser - ou + pour régier.
5 Presser AUTO pour quitter.

Color setup.	Chaude		Rappel de la Température des Couleurs Chaude dans l'EEPROM.
	Normal		Rappel de la température des couleurs chaudes normale dans l'EEPROM.
	Froide		Rappel de la Température des Couleurs Froide dans l'EEPROM.
	sRGB		Rappel de la température des couleurs SRGB dans l'EEPROM.
	Utilisateur	Rouge	Gain Rouge du Registre Numérique
		Vert	Gain Vert du Registre Numérique..
		Bleu	Gain Bleu du Registre Numérique
DCB Mode	Amélioration totale	étéint ou allumé	Désactive ou active le mode Amélioration totale
	Peau Nature	étéint ou allumé	Désactive ou active le mode Peau Nature
	Green Field	étéint ou allumé	Désactive ou active le mode Green Field
	Bleu-ciel	étéint ou allumé	Désactive ou active le mode Bleu-ciel
	Détecter auto	étéint ou allumé	Désactive ou active le mode Détector auto
DCB Demo		étéint ou allumé	Désactive ou active Démo

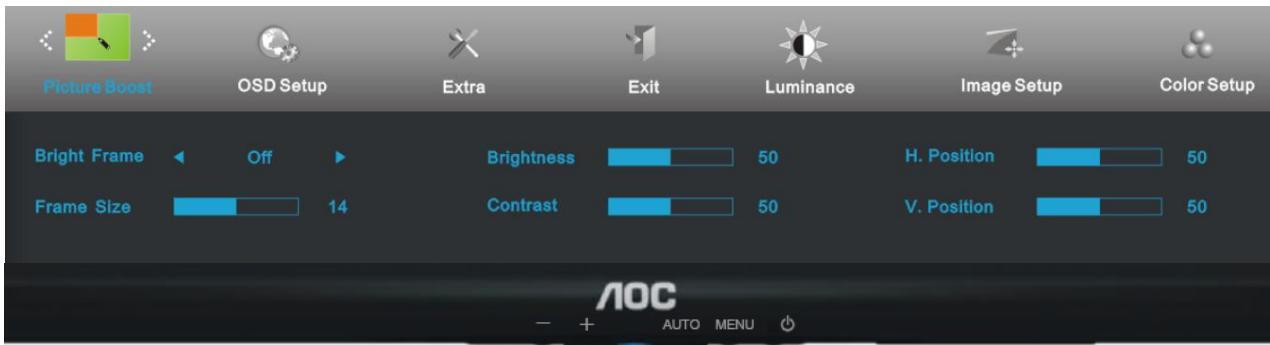

Amplification de l'image

1 Presser MENU (Menu) pour afficher le menu.

2 Presser - ou + pour selectionner (Amplification de l'image), et presser MENU pour entrer.
3 Presser - ou + pour selectionner le sous-menu, presser MENU pour entrer.
4 Presser - ou + pour régler.
5 Presser AUTO pour quitter.

Taille du cadre	14-100	Régler la taille du cadre
Luminosité	0-100	Régler la luminosité du cadre
Contraste	0-100	Régler le contraste du cadre
Position H.	0-100	Régler la position horizontally du cadre
Position V.	0-100	Régler la position verticale du cadre
Cadre de couleur vivie	étéint ou allumé	Désactive ou active le Cadre de couleur vivie

Paramétrage de l'affichage à l'écran

1 Presser MENU (Menu) pour afficher le menu.

2 Presser - ou + pour sélectionner (Paramétrage de l'affichage à l'écran), et presser MENU pour entrer.
3 Presser - ou + pour selectionner le sous-menu, presser MENU pour entrer.
4 Presser - ou + pour régler.
5 Presser AUTO pour quitter.

Position H.	0-100	Règle la position horizontal de l'OSD.
Position V.	0-100	Règle la position verticalede l'OSD
Durée	5-120	Règle la Durée OSD.
Transparence	0-100	Ajuste la transparence de l'affichage à l'écran
Langue		Sélectionner la langue OSD

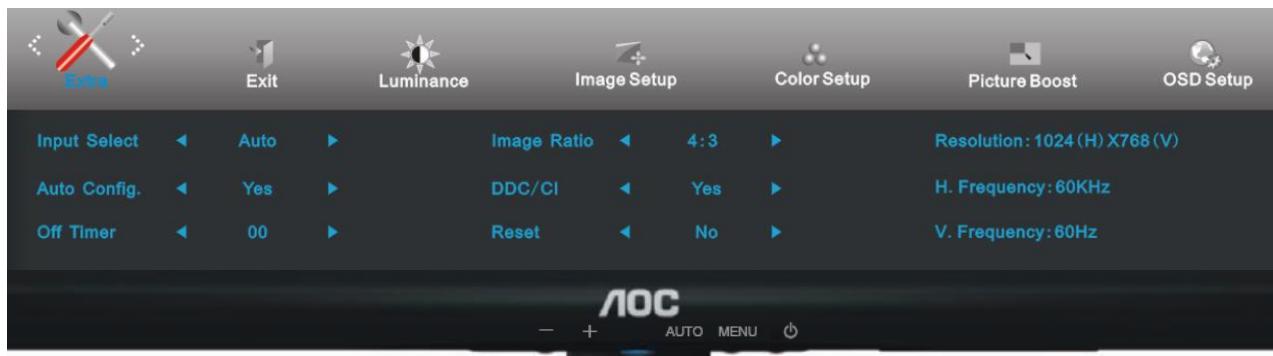

Supplément

1 Presser MENU (Menu) pour afficher le menu.
2 Presser - ou + pour sélectionner (Supplément), et presser MENU pour entrer.
3 Presser - ou + pour sélectionner le sous-menu, presser MENU pour entrer.
4 Presser - ou + pour régler.
5 Presser AUTO pour quitter.

X	Sélectionner l'entrée	Auto (Optionnel)	Sélectionne la détction automatique du signal d'entrée
		D-SUB	Sélectionner la Source du signal analogue comme Entered
		DVI (Optionnel)	Sélectionner la Source du signal DVI comme Entered
		HDMI(Optionnel)	Sélectionner la Source du signal HDMI comme Entered
	Sélectionner l'entrée	Analogue	Sélectionner la Source du signal analogue comme Entered
	Config. auto	oui ou non	Régler l'image auto au défaut
	Minut. désact	0~24 heures	Sélectionnez la durée avant extinction du moniteur.
	Format d'image	Large ou 4:3	Pour désir le format d'image (Large ou 4:3)
	DDC/CI (CND-CE)	oui ou non	Tournier le support CND/CE sur MARCHE/ARRET
	Réinitialisation		Réinitialiser le menu au défaut

Quitter

1 Presser MENU (Menu) pour afficher le menu.
2 Presser - ou + pour sélectionner (Quitter), and et presser MENU pour entrer.
3 Presser AUTO pour quitter.

Quitter

Quitter l'OSD

Témoin DEL

Etat

Mode Pleine Alimentation

Mode Veile

Couleur de la DEL

Vert ou Bleu

Orange ou Rouge

Lecteur

Pilote du moniteur

Windows 2000

1. Demarrer Windows® 2000
2. Cliquer sur le bouton 'Start', désir 'Settings', puis cliquer sur 'Control Panel'.
3. Double-cliqueur sur l'icone 'Display'.
4. Choiser l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir 'Monitor'

6. Si le bouton 'Properties' est inactif,ILA signifie que vous moniteur est correctement configuré. Merci de stopper l'installation.

7. Si le bouton 'Properties' est actif. Cliquer sur le bouton 'Properties'. Merci de suivre les étapes ci-après.

8. Cliquer sur 'Driver' puis cliquer sur 'Update Driver...' ensuite cliquer sur le bouton 'Next'.

9. Choisir "Display a list of the known drivers for this device so that I can choose a specific driver" fais cliquer 'Next' et fais cliquer sur 'Have disk...'.

10. Cliquer sur le bouton 'Browse...' puis désirir le lecteur approprié F: (Lecteur de CD-ROM).
11. Cliquer sur le bouton 'Open', puis cliquer sur le bouton 'OK'.
12. Choiser le modele de votre moniteur et cliquer sur le bouton 'Next' puis cliquer sur le bouton 'Next'.
13. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Si vous voyagez la fenêtre "Digital Signature Not Found" alors cliquer sur le bouton 'Yes'.

Windows ME

1. Demarrer Windows® Me
2. Cliquer sur le bouton 'Start', désir 'Settings', puis cliquer sur 'Control Panel'.
3. Double-cliqueur sur l'icone 'Display'.
4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.
5. Choisir le bouton 'Monitor', puis cliquer sur le bouton 'Change...'.
6. Choisir "Specify the location of the driver(Advanced)" et cliquer sur le bouton 'Next'.
7. Choisir "Display a list of all the drivers in a specific location, so you can select the driver you want." Puis cliquer 'Next' et fais cliquer 'Have Disk...'.
8. Clique sur le bouton 'Browse...' puis désir le lecteur approprié F: (Lecteur de CD-ROM) puis cliquer sur le bouton 'OK'.
9. Cliquer sur le bouton 'OK' puis désiré le modèle de votre moniteur et cliquer sur le bouton 'Next', puis cliquer encore sur le bouton 'Next'.
10. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Windows XP

1. Demarrez Windows® XP
2. Cliquez sur le bouton Demarrer, puis sur Panneau de configuration.

1. Sélectionnez puis cliquez sur la catégorie Apparance et Thèmes

1. Cliquez sur I'objet Affichage.

1. Sélectionnez l'onglet Paramètres, puis cliquez sur le bouton Avancé.

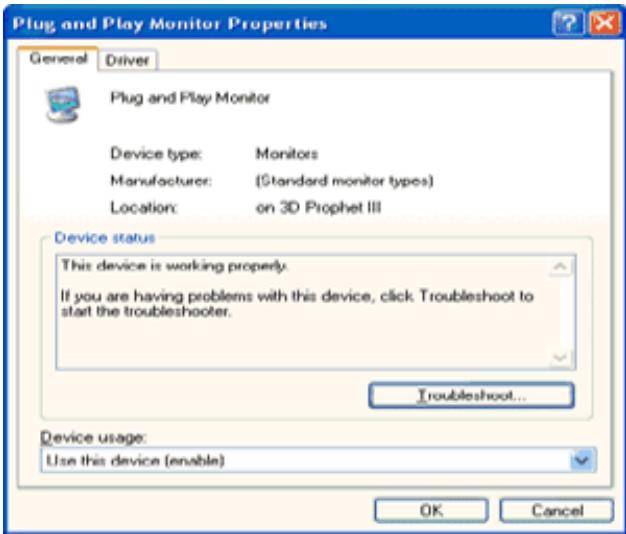

6. Sélectionnez l'onglet Écran

• Si le bouton Propriétés est désactivé, votre monitreur est bien configuré. Vote installation est terminée.
• Si le bouton Propriétés est actif, cliquez sur ce bouton.

Suivez ensuite la procédure ci-dessous.

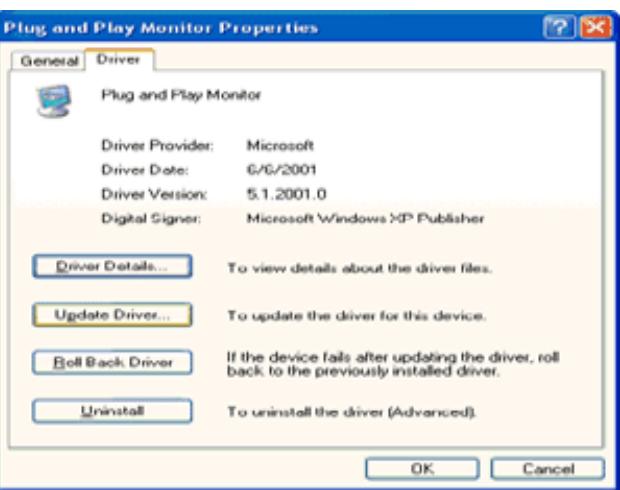

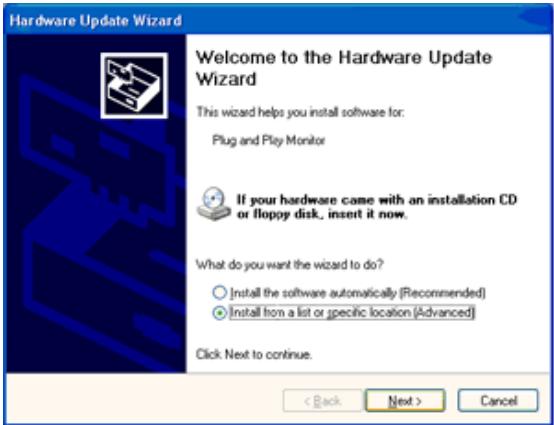

1. Cliquez sur l'onglet Pilote, puis cliquez sur le bouton Mise à jour du pilote....

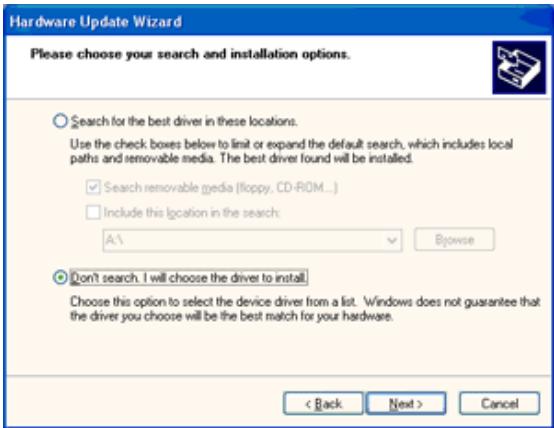

1. Sélectionnez la case d'options Installer depuis une liste ou depuis un emplacement spécifique [avancé], puis cliquez sur le bouton Suivant.

1. Sélectionner la case Ne pas chercher. Choisir le pilote à installer. Puis cliquez sur le bouton Suivant.

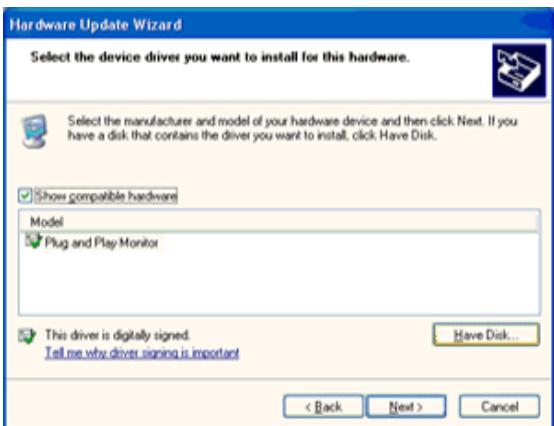

1. Cliquez sur 'Disquette fournie...' puis sur le bouton 'Parcourir...'. Choisissez ensuite l'unité de disques F appropriée : (lecteur de CD-ROM).

1. Cliquez sur le bouton 'Ouvrir' puis sur le bouton 'OK'.
2. Choisissez votre modele de moniteur et cliquez sur 'Suvivant'.
3. Si vous voyagez apparaitre le message 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP' (=n'a pas subi le test Windows® Logo pour vérifier sa compatibilité avec Windows® XP), veuillez cliquer sur 'Continue Anyway' (=continuer de toute façon).
4. Cliquez sur le bouton 'Finish' (=terminer) puis sur 'Fermer'.
5. Cliquez sur 'OK' et à nouveau sur 'OK' pour fermer la boîte de dialogue Propriétés pour Affichage.

Windows Vista

1. Cliquez sur Demarrer, puis sur Panneau de configuration. Double-cliquez ensuite sur Apparence et personnelisation.

1. Cliquez sur Personalisation, puis sur Paramètres d'affichage.

1. Cliquez sur Paramètres avancés....

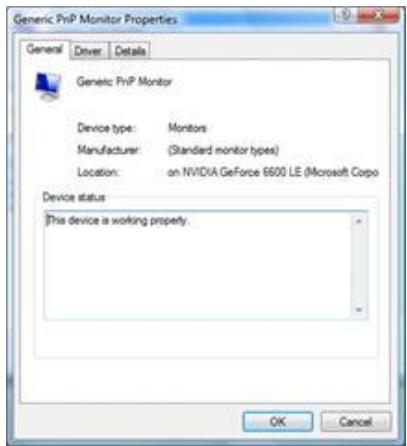

1. Cliquez sur Propriétés, dans l'onglet Écran. Si le bouton Propriétés est désactivé, la configuration de votre monitateur est terminée. Le moniteur peut être utilisé telquel. Si le message "Windows a besoin..." s'affiche, comme le montre l'illustration ci-dessous, cliquez sur "Continuer".

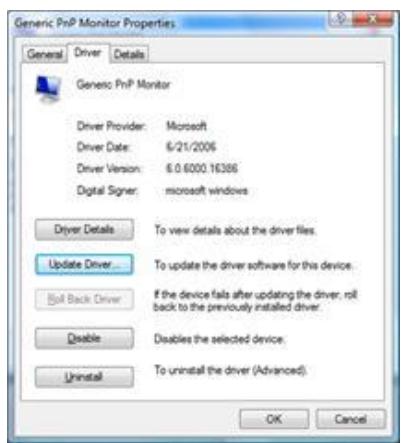

1. Cliquez sur Mettre à jour le pilote ...., dans l'onglet Pilote.

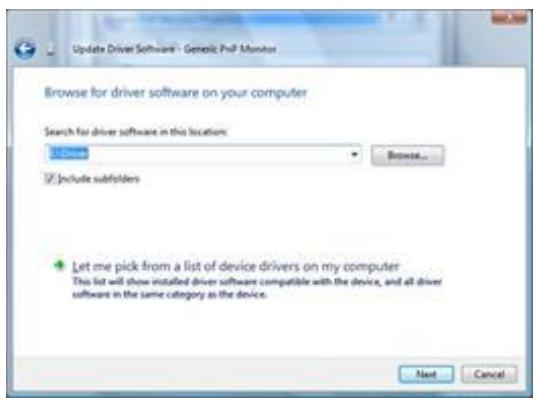

1. Cochez la case "Chercher dans l'ordinateur le logiciel du pilote", puis cliquez sur "À désir sur la liste des pilotes présents sur mon ordinateur".

1. Cliquez sur le bouton 'Disquette fournie...' puis cliquez sur le bouton 'Parcourir...'. Sélectionnez ensuite le disque approprié, F:\Driver (lettre du disque de votre lecteur CD-ROM).
2. Sélectionnez le modèle de votre moniteur, puis cliquez sur le bouton Suivant.
3. Cliquez sur "Fermer" → "Fermer" → "OK" → "OK" des différents écrons qui s'affichent les uns à la suite des autres.

Windows 7

1.Lancez Windows® 7

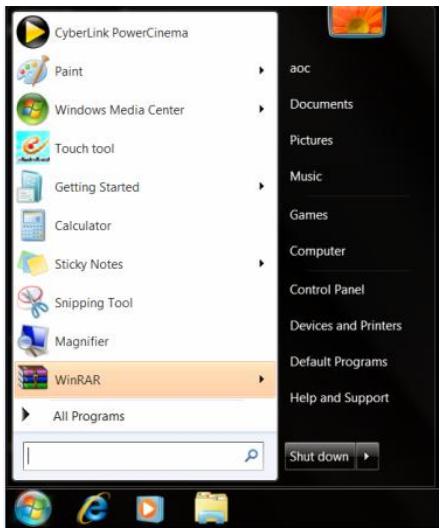

2.Cliquez sur le bouton "Demarrer" puis cliquez sur "Panneau de configuration".

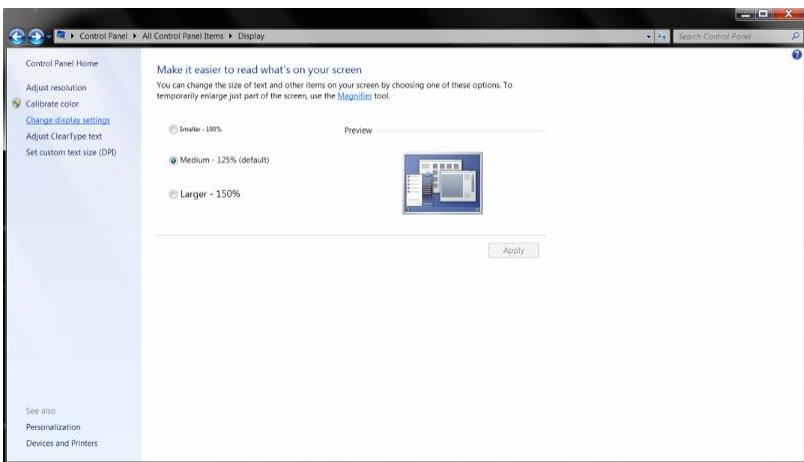

1. Cliquez sur I'icône "Affichage".

4.Cliquez sur le bouton "Modifier les parametes d'affichage".

5.Cliquez sur le bouton "Paramètres avancés".

6.Cliquez sur I'onglet "Moniteur" puis cliquez sur le bouton "Propriétés".

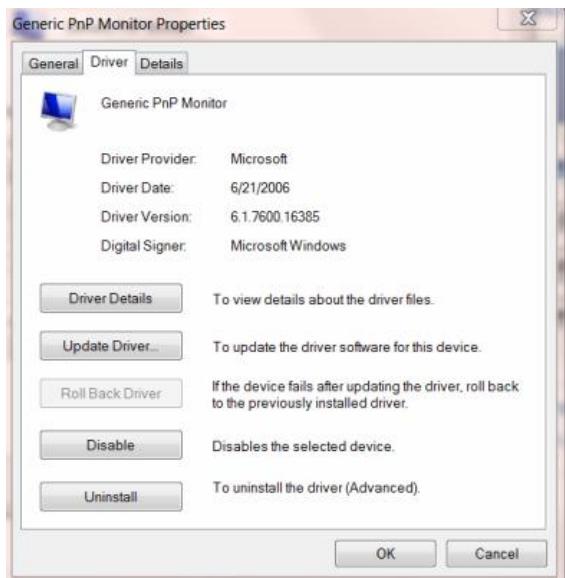

7.Cliquez sur I'onglet "Pilote".

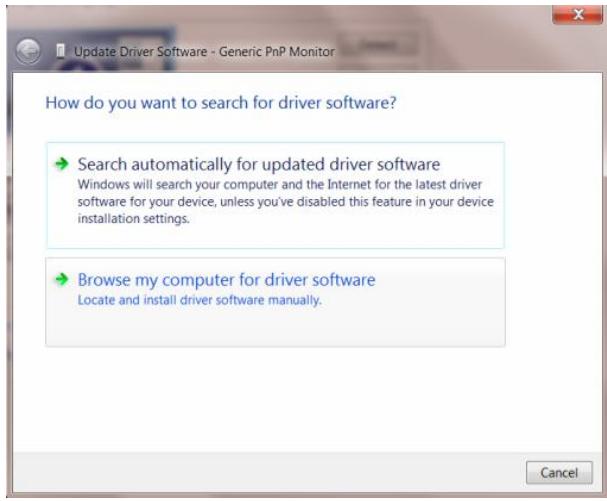

1. Ouvrez la fenêtre "Mise à jour de logiciel de pilotage-Monitor PnP générique" en cliquant sur "Mettre à jour le pilote..." puis cliquez sur le bouton "Rechercher le logiciel de pilotage sur mon ordinateur".

1. Sélectionnez "Me laisser désir parmi une liste de pilotes de périphériques sur mon ordinateur".

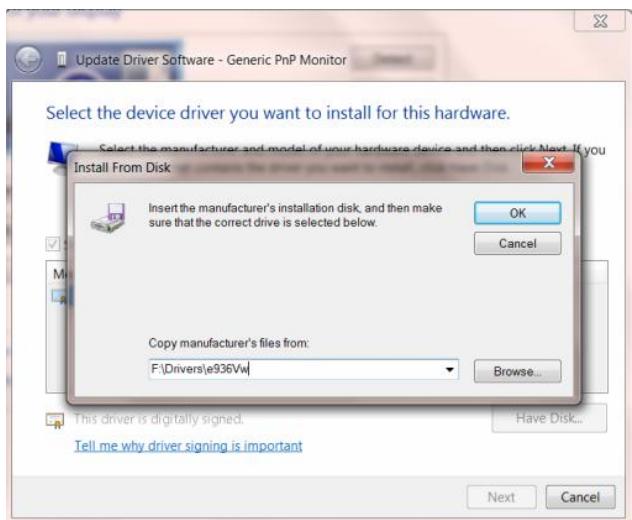

1. Cliquez sur le bouton "Disque fourni". Cliquez sur le bouton "Parcourir" et naviguez jusqu'au répertoire suivant :

X:\Driver\nom du module (ou X est la dette d'unité de votre unité CD-ROM).

1. Sélectionnez le fichier "xxx.inf" et cliquez sur le bouton "Ouvrir". Cliquez sur le bouton "OK".
2. Sélectionné le modèle de votre monitér et cliquez sur le bouton "Suvant". Les fichiers sont alors copés du CD sur le disque dur.
3. Fermez toutes les fenêtres et sortez le CD.
4. Redémarrez le système. Le système sélectionne automatiquement la fréquence de rafraîchissement maximum et les profils ce couleurs correspondants.

Windows 8

1. Démarrez Windows® 8.
2. Cliquez sur le bouton croit et cliquez sur Toutes les appsen bas à droite de l'écran.

1. Cliquez sur I'icone "Panneau de contrôle".
2. Reglez "Voir par" sur "Grandes icones" ou "Petites icones".

1. Cliques sur I'icone "Affichage".

1. Cliquez sur le bouton "Changer réglages d'affichage".

1. Cliquez sur le bouton "Réglages avancés".

1. Cliques sur l'onglet "Moniteur", puis cliquez sur le bouton "Propriétés".

1. Cliquez sur l'onglet "Pilote".

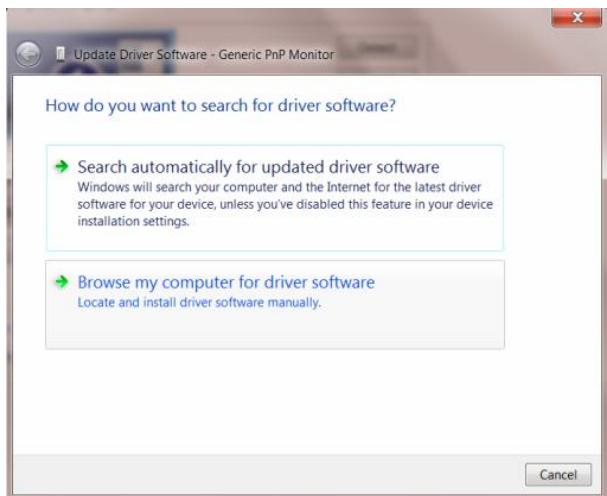

1. Ouvrez la fenêtre "Mettre à jour logiciel pilote - Moniteur PnP générique" en cliquant sur "Mettre à jour pilote..." et cliquez sur le bouton "Parcourir mon ordinateur pour logiciel pilote".

1. Sélectionnez "Choisir parmi une liste de pilotes de périphériques sur mon ordinateur".

1. Cliquez sur le bouton "Avoir disque". Cliquez sur le bouton "Naviguer" et naviguez vers le repertoire suivant : X:\Driver\nom du module (ou X est la dette correspondant au lecteur de CD-ROM).

1. Sélectionnéz le fichier "xxx.inf" et cliquez sur le bouton "Ouvrir". Cliquez sur le bouton "OK".
2. Choisissez votre modèle de monitér et cliquez sur le bouton "Suvant". Les fichiers seront copés du CD sur leur disque dur.
3. Fermez toutes les fenêtres ouvertes et éjectez le CD.
4. Redémarrez le système. Le système sélectionne automatiquement le taux de rafraîchissement maximal et le profil de couleur correspondant.

i-Menu

Le logiciel "i-Menu" AOC you souhaite la bienvenue. Le i-Menu you permit de régler plus facilement les paramètres d'affichage de votre moniter à l'aide de menus à l'écran au lieu de boutons d'affichage à l'écran sur le moniter. Veuillez cliquer ici pour régler le logiciel. Pour effectuer l'installation, veuillez suivre le guide d'installation.

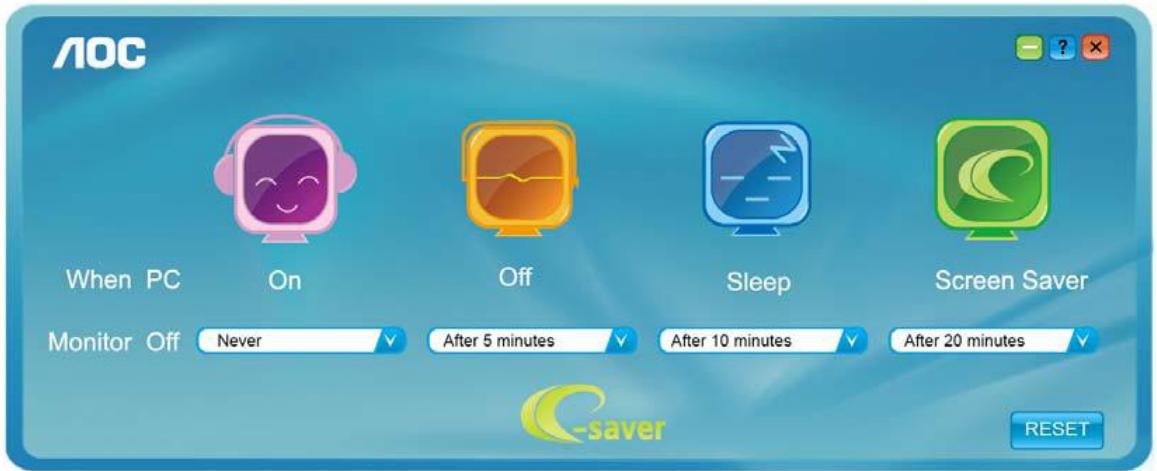

e-Saver

Merci d'utiliser le logiciel de gestion d'alimentation de moniteur AOC e-Saver! Le logiciel AOC e-Saver propose des fonctions de Mise hors tension intelligente pour vos moniteurs, permet à votre moniteur de semettre hors tension en temps opportun lorsque votre PC est dans n'importe quel état (marche, arrêt, veille ou écran de veille); le délambda de mise en tension effective dépend de vos préférences (voir l'exemple ci-dessous). Veuillez cliquez sur « driver/e-Saver/setup.exe » pour lancer l'installation du logiciel e-Saver, et suivez les instructions de l'assistant d'installation pour mener à bien l'installation du logiciel.

Sous chacun des quatre états de votre PC, vous pouze désir dans le menu déroulant le salarié désiré (en minutes) pour l'arrêt automatique de votre moniteur. Voici un exemple illustré ci-dessous: 1

) Le monieur ne se met jamais hors tension lorsque le PC est sous tension.
2) Le moniteur se mettra automatiquement hors tension cinq minutes après la mise hors tension du PC.
3) Le moniteur se mettra automatiquement hors tension dix minutes après le PC est entree en mode veille ou attente.
4) Le moniteur se mettre automatiquement hors tension 20 minutes après l'affichage de I'ecran de voir.

Vous pouvez cliquez sur « RÉINITIALISER » pour attribuer à e-Saver ses paramètres par défaut de la façon illustrée ci-dessous.

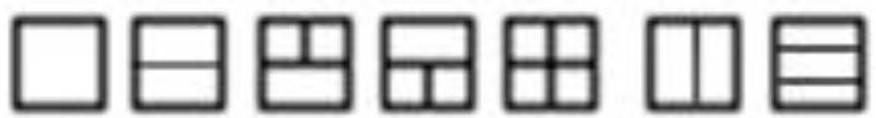

Screen+

Le logiciel "AOC vous souhaite la bienvenue. Screen+, Screen+ software est un outil de partage de l'écran de votre bureau; il divise le bureau en deux volets distincts, chacun pouvant afficher une fenêtre différente. Il vous suffit de faire glisser la fenêtre vers le volet de votrechioix lorsque vous souhaitez y acceder. Cet outil prend en charge l'affichage multi-écrans pour vous rendre la vie plus simple. Suivez simplement les instructions du logiciel pour l'instructor.

Dépannage

Problème & Question	Solutions Possibles
DEL d'alimentation éteinte	Assurez-vous que le bouton d'alimentation est en position Marche et que le cable d'alimentation est connecté correctement à une prise électrique avec terre et au moniteur.
Aucune image ne s'affiche à l'écran	• Le cordon d'alimentation est-il correctement branché? Vérifiez le branchement du cordon d'alimentation et l'alimentation. • Le cable est-il correctement branché? (Branché à l'aide du cable D-sub) Vérifiez le branchement du cable DB-15. (Branché à l'aide du cable DVI) Vérifiez le branchement du cable DVI. * L'entrée DVI n'est pas disponible sur chaque modèle. (Branché à l'aide du cable HDMI) Vérifiez le branchement du cable HDMI. * L'entrée HDMI n'est pas disponible sur chaque modèle. • Si l'alimentation est en marche, redémarrez l'ordinateur pour voir l'écran initial (l'écran de connexion), qui est visible. Si l'écran initial (l'écran de connexion) s'affiche, redémarrez l'ordinateur sous le mode adapté (mode sans échec pour Windows ME/XP/2000) avant de modifier la fréquence de la carte vidéo. (Consultez la section Réglage de la résolution optimale) Si l'écran initial (l'écran de connexion) ne s'affiche pas, contactez le Centre d'assistance ou votre revendeur. • Voyez-vous "Entrée non prise en charge"sur l'écran? Ce message s'affiche lorsque le signal émis par la carte vidéo dépasse la résolution et la fréquence maximale supportée par l'écran. Veuillez par conséquent modifier le paramètre de résolution et de fréquence maximale afin que l'écran puisse les traiter. • Assurez-vous que les pilotes du moniteur AOC sont installés (les pilotes pour moniteur AOC sont disponibles sur : Ici).
L'image est floue, elle a un problème d'ombre	Réglez les contrôles du Contraste et de la Luminosité. Assurez-vous de ne pas utiliser une ballonne ou un boîtier d'interrupteurs. Nous vous recommendons de brancher le moniteur directement au connecteur sortie de la carte videoitué à l'arrêté de votre ordinateur.
L'image saute ou un effet de vagues apparait sur l'écran	Déplacez les apparciels électriques qui peuvent provoquer des interférences électriques le plus loin possible du moniteur. Utilisez le taux de rafraîchissement maximum que votre moniteur est capable de supporter avec la résolution que vous utiliserez.
Le moniteur est bloqué en mode Veille	L'interrupteur d'alimentation de l'ordinateur doit être en position Marche. La carte video de l'ordinateur doit être insérée fermement dans son emplacement. Assurez-vous que le cable video du moniteur est connecté correctement à l'ordinateur. Vérifiez le cable video du moniteur et assurez-vous qu'aucune broche n'est tordue. Assurez-vous que votre ordinateur fonctionne en pressant la touche VERR MAJ sur le clavier et en vérifiant la DEL de cette touche. La DEL doit s'allumer ou s'éteindre lorsque vous pressez la touche VERR MAJ.
Il manque une des couleurs primaires(ROUGE,VERT, ouBLEU)	Vérifiez le cable video du moniteur et assurez-vous qu'aucune broche n'est tordue. Assurez-vous que le cable video du moniteur est connecté correctement à l'ordinateur.
L'image n'est pas centré ou elle n'est pas dimensionné correctement	Réglez la fréquence de pixel (HORLOGE) et la mise au point (FOCUS) ou pressez la touche de raccourci(AUTO).
Défaut des couleurs sur l'image (le blanc n'apparait pas blanc)	Réglez la couleur RVB ou sélectionnez la température de la couleur.
Perturbationsizontales ou verticales à l'écran	Utilisez le mode d'arrêt de win 95/98/2000/ME/XP. Réglez l'HORLOGE et le FOCUS ou utilisez la touche de raccourci(touche AUTO).

Spcifications

Spécifications générales

N950Sw/e950Swda / e950Swdak/ e950Swa/ e950Sw/ e950Swn/ e950Swnk/ E950SWDN/ E950SWDNK/ E950SWDAN

Ecran LCD	Numéro de modèle	N950Sw(CCFL)/e950Swda / e950Swdak/ e950Swa/ e950Sw/ e950Swn/ e950Swnk/ E950SWDN / E950SWDNK/ E950SWDAN
	Système	Couleur TFT LCD
	Dimension de l'image visuelisable	diagonale de 47cm
	Pixel pitch	0.3 mm(H) x0.3mm(V)
	Vidéo	Interface R, V, B Analogue
	Vidéo	Interface R, V, B Analogue & DVI (e950Swda / e950Swdak/ E950SWDN / E950SWDNK/ E950SWDAN)
	Sync séparée.	H/V TTL
	Couleurs affichées	16.7M couleurs
	Horloge de pixel	85.5MHz
Résolution	Limites de fréquence horizontalie	30 kHz - 60 kHz
	Taille d'écran horizontale(maximum)	409.8mm
	Limites de fréquence verticale	50 Hz - 76 Hz
	Taille d'écran verticale(maximum)	230.4mm
	Résolution pré réglee optimale	1366x 768@60Hz
	Plug & Play	VESA DDC2B、DDC/CI

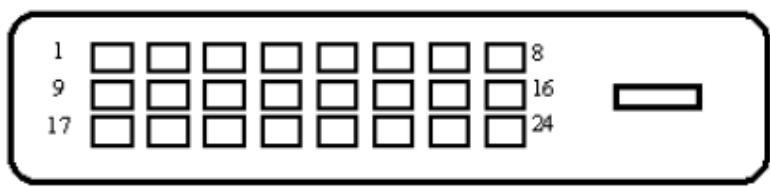

	Connecteur d'entrée	D-Sub à 15broches DVI-24broches (e950Swda / e950Swdak/ E950SWDN / E950SWDNK/ E950SWDAN)
	Connecteur d'entrée	D-Sub à 15broches(N950Sw/e950Sw/a/e950Sw/e950Swn/e950Swnk)
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM TMDS (e950Swda / e950Swdak/ E950SWDN / E950SWDNK/ E950SWDAN)
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM
	Source d'alimentation	100-240V~, 50/60Hz
	Consommation d'énergie	Active 20 W (typical)
		Mise en voille 0.5 W
	Minut. désact.	0-24heures
	haut-parleurs	2W x 2 (e950Swda/e950Swdak/e950Swa/E950SWDAN)
Physical Characteristics	Type de connecteur	Mini D-Sub à 15-broches DVI-D(e950Swda / e950Swdak/ E950SWDN / E950SWDNK/ E950SWDN)
	Type de connecteur	Mini D-Sub à15-broches(N950Sw/e950Swa/e950Sw/e950Swn/e950Swnk)
	Type de cable de signal	Détachable
Environmental	Température
	Lors du fonctionnement	0° à 40°
	Hors fonctionnemen	-25° à 55°
	Humidité
	Lors du fonctionnement	10% to 85% (sans-condensation)
	Hors fonctionnement	5% to 93% (sans-condensation)
Ecran LCD	Numéro de modèle	e950S /e950Sn/e950Snk
	Système	Couleur TFT LCD
	Dimension de l'image visuable	diagonale de 48.1cm
	Pixel pitch	0.2835 mm(H) x0.2835mm(V)
	Vidéo	Interface R, V, B Analogique
	Sync séparée.	H/V TTL
	Couleurs affichées	16.7M couleurs
	Horloge de pixel	88.75MHz
Résolution	Limites de fréquence horizontalie	30 kHz - 60 kHz
	Taille d'écran horizontalie(maximum)	408.24mm
	Limites de fréquence verticalie	50 Hz - 76 Hz
	Taille d'écran verticalie(maximum)	255.15mm
	Résolution préréglée optimale	1440x 900@60Hz
	Plug & Play	VESA DDC2B、DDC/CI
	Connecteur d'entrée	D-Sub à 15broches
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM
	Source d'alimentation	100-240V~, 50/60Hz
	Consommation d'énergie	Active 20 W (typical)
		Mise en vue 0.5 W
	Minut. désact.	0~24heures
Physical Characteristics	Type de connecteur	Mini D-Sub à 15-broches
	Type de cable de signal	Détachable
Environmental	Température
	Lors du fonctionnement	0° à 40°
	Hors fonctionnemen	-25° à 55°
	Humidité
	Lors du fonctionnement	10% to 85% (sans-condensation)
	Hors fonctionnement	5% to 93% (sans-condensation)
Ecran LCD	Numéro de modèle	E2050SW/ E2050SWN/E2050SWD/ E2050SWDN/E2050SWDA /E2050SWDAN
	Système	Couleur TFT LCD
	Dimension de l'image visuelable	diagonale de 49.5cm
	Pixel pitch	0.27 mm(H) x0.27mm(V)
	Vidéo	Interface R, V, B Analogique(E2050Sw/ E2050Swn)
	Vidéo	Interface R, V, B Analogique & DVI
	Sync séparée.	H/V TTL
	Couleurs affichées	16.7M couleurs
	Horloge de pixel	140MHz
Résolution	Limites de fréquence horizontal	30 kHz - 83 kHz
	Taille d'écran horizontal(maximum)	432.0mm
	Limites de fréquence vertical	50 Hz - 76 Hz
	Taille d'écran vertical(maximum)	239.76mm
	Résolution prérgée optimale	1600x 900@60Hz
	Plug & Play	VESA DDC2B、DDC/CI
	Connecteur d'entrée	D-Sub à 15broches(E2050Sw/ E2050Swn)
	Connecteur d'entrée	D-Sub à 15broches, DVI-24broches
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM (E2050Sw/ E2050Swn)
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM, TMDS
	Source d'alimentation	100-240V~, 50/60Hz
	Consommation d'énergie	Active 20 W (typical)
		Mise en voille 0.5 W
	Minut. désact.	0~24heures
	haut-parleurs	2W x 2(E2050SWDA /E2050SWDAN)
Physical Characteristics	Type de connecteur	Mini D-Sub à 15-broches (E2050Sw/ E2050Swn)
	Type de connecteur	Mini D-Sub à 15-broches, DVI-D
	Type de cable de signal	Détachable
Environmental	Température
	Lors du fonctionnement	0° à 40°
	Hors fonctionnement	-25° à 55°
	Humidité
	Lors du fonctionnement	10% to 85% (sans-condensation)
	Hors fonctionnement	5% to 93% (sans-condensation)

Ecran LCD	Numéro de modèle	e2050Sn / e2050Snk/ e2050Sa/ e2050S/ e2050Sda/ e2050Sdak /e2050Sd/ e2050Sdan
	Système	Couleur TFT LCD
	Dimension de l'image visuelable	diagonale de 50.8cm
	Pixel pitch	0.2768 mm(H) x0.2768mm(V)
	Vidéo	Interface R, V, B Analogique
	Vidéo	Interface R, V, B Analogique & DVI(e2050Sda/ e2050Sdak /e2050Sd/ e2050Sdan)
	Sync séparée.	H/V TTL
	Couleurs affichées	16.7M couleurs
	Horloge de pixel	108MHz
Résolution	Limites de fréquence horizontalie	30 kHz - 83 kHz
	Taille d'écran horizontale(maximum)	442.8mm
	Limites de fréquence verticale	50 Hz - 76 Hz
	Taille d'écran verticale(maximum)	249.075mm
	Résolution préréglée optimale	1600x 900@60Hz
	Plug & Play	VESA DDC2B、DDC/CI
	Connecteur d'entrée	D-Sub à 15broches
	Connecteur d'entrée	D-Sub à 15broches, DVI-24broches (e2050Sda/ e2050Sdak /e2050Sd/ e2050Sdan)
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM, TMDS(e2050Sda/ e2050Sdak /e2050Sd/ e2050Sdan)
	Source d'alimentation	100-240V~, 50/60Hz
	Consommation d'énergie	Active 20 W (typical)
		Active 22 W (typical) (e2050Sda/ e2050Sdak /e2050Sd/ e2050Sdan)
		Mise en voille 0.5 W
	Minut. désact.	0-24heures
	haut-parleurs	2W x 2(e2050Sa /e2050Sda/ e2050Sdak / e2050Sdan)
Physical Characteristics	Type de connecteur	Mini D-Sub à 15-broches
	Type de connecteur	Mini D-Sub à 15-broches, DVI-D(e2050Sda/ e2050Sdak /e2050Sd/ e2050Sdan)
	Type de cable de signal	Détachable
Environmental	Température
	Lors du fonctionnement	0° à 40°
	Hors fonctionnemen	-25° à 55°
	Humidité
	Lors du fonctionnement	10% to 85% (sans-condensation)
	Hors fonctionnement	5% to 93% (sans-condensation)

e2250Swn / e2250Swnk/ e2250Swdn / e2250Swdnk/ e2250Swh/ e2250Swda / e2250Swdak/ e2250Swd/ e2250Swa/ e2250Sw/ E2250SWVD

Ecran LCD	Numéro de modèle	e2250Swn / e2250Swnk/ e2250Swdn / e2250Swdnk/ e2250Swh/ e2250Swda / e2250Swdak/ e2250Swd/ e2250Swa/ e2250Sw/ E2250SWVD
	Système	Couleur TFT LCD
	Dimension de l'image visuelable	diagonale de 54.7cm
	Pixel pitch	0.2482 mm(H) x0.2482mm(V)
	Vidéo	Interface R, V, B Analogue (e2250Swn/e2250Swnk/e2250Swa/e2250Sw)
	Vidéo	Interface R, V, B Analogue & DVI
	Vidéo	Interface R, V, B Analogue & DVI & HDMI(e2250Swh)
	Sync séparée.	H/V TTL
	Couleurs affichées	16.7M couleurs
	Horloge de pixel	148.5MHz
Résolution	Limites de fréquence horizontal	30 kHz - 83 kHz
	Taille d'écran horizontal(maximum)	476.64mm
	Limites de fréquence vertical	50 Hz - 76 Hz
	Taille d'écran vertical(maximum)	268.11mm
	Résolution prérégée optimale	1920x 1080@60Hz
	Plug & Play	VESA DDC2B、DDC/CI
	Connecteur d'entrée	D-Sub à 15broches (e2250Swn / e2250Swnk/ e2250Swa/ e2250Sw)
	Connecteur d'entrée	D-Sub à 15broches,DVI-24broches
	Connecteur d'entrée	D-Sub à 15broches,DVI-24broches,HDMI(e2250Swh)
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM (e2250Swn/e2250Swnk/e2250Swa/e2250Sw)
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM , TMDS
	Source d'alimentation	100-240V~, 50/60Hz
	Consommation d'énergie	Active 21 W (typical) (e2250Swn/e2250Swnk)
		Active 23 W (typical) (e2250Swdn/e2250Swdnk/E2250SWVD)
		Active 25 W (typical)
		Mise en voille 0.5 W
	Minut. désact.	0-24heures
	haut-parleurs	2W x 2 (e2250Swh/e2250Swda/e2250Swdak/e2250Swa)
Physical Characteristics	Type de connecteur	Mini D-Sub à 15-broches (e2250Swn/e2250Swnk/e2250Swa/e2250Sw)
	Type de connecteur	Mini D-Sub à 15-broches, DVI-D
	Type de connecteur	Mini D-Sub à 15-broches, DVI-D,HDMI(e2250Swh)
	Type de cable de signal	Détachable
Environmental	Température
	Lors du fonctionnement	0° à 40°
	Hors fonctionnemen	-25° à 55°
	Humidité
	Lors du fonctionnement	10% to 85% (sans-condensation)
	Hors fonctionnement	5% to 93% (sans-condensation)
Ecran LCD	Numéro de modèle	e2250Sda / e2250Sd / e2250Sh
	Système	Couleur TFT LCD
	Dimension de l'image visuelisable	diagonale de 55.86cm
	Pixel pitch	0.282 mm(H) x0.282mm(V)
	Vidéo	Interface R, V, B Analogue & DVI
	Vidéo	Interface R, V, B Analogue & DVI & HDMI(e2250Sh)
	Sync séparée.	H/V TTL
	Couleurs affichées	16.7M couleurs
	Horloge de pixel	165MHz
Résolution	Limites de fréquence horizontal	30 kHz - 83 kHz
	Taille d'écran horizontal(maximum)	473.76mm
	Limites de fréquence vertical	50 Hz - 76 Hz
	Taille d'écran vertical(maximum)	296.1mm
	Résolution préréglée optimale	1680x1050@60Hz
	Plug & Play	VESA DDC2B、DDC/CI
	Connecteur d'entrée	D-Sub à 15broches, DVI-24broches
	Connecteur d'entrée	D-Sub à 15broches, DVI-24broches,HDMI(e2250Sh)
	Signal d'entrée video	Analogue : 0.7Vp-p(standard), 75 OHM , TMDS
	Source d'alimentation	100-240V~, 50/60Hz
	Consommation d'énergie	Active 25 W (typical)
		Mise en voille 0.5 W
	Minut. désact.	0~24heures
	haut-parleurs	2W x 2 (e2250Sda/e2250Sh)
Physical Characteristics	Type de connecteur	Mini D-Sub à 15-broches , DVI-D
	Type de connecteur	Mini D-Sub à 15-broches , DVI-D,HDMI(e2250Sh)
	Type de cable de signal	Détachable
Environmental	Température
	Lors du fonctionnement	0° à 40°
	Hors fonctionnement	-25° à 55°
	Humidité
	Lors du fonctionnement	10% to 85% (sans-condensation)
	Hors fonctionnement	5% to 93% (sans-condensation)
Ecran LCD	Numéro de modèle	e2350Sa/ e2350Sak/ e2350Sda / e2350Sd/ e2350Sh / e2350Shk
	Système	Couleur TFT LCD
	Dimension de l'image visuelable	diagonale de 58.42cm
	Pixel pitch	0.265 mm(H) x0.265mm(V)
	Vidéo	Interface R, V, B Analogique(e2350Sa/ e2350Sak)
	Vidéo	Interface R, V, B Analogique & DVI(e2350Sda / e2350Sd)
	Vidéo	Interface R, V, B Analogique & DVI & HDMI (e2350Sh / e2350Shk)
	Sync séparée.	H/V TTL
	Couleurs affichées	16.7M couleurs
	Horloge de pixel	148.5MHz
Résolution	Limites de fréquence horizontalie	30 kHz - 83 kHz
	Taille d'écran horizontale(maximum)	509.184mm
	Limites de fréquence verticale	50 Hz - 76 Hz
	Taille d'écran verticale(maximum)	286.416mm
	Résolution préréglée optimale	1920x 1080@60Hz
	Plug & Play	VESA DDC2B、DDC/CI
	Connecteur d'entrée	D-Sub à 15broches(e2350Sa/ e2350Sak)
	Connecteur d'entrée	D-Sub à 15broches,DVI-24broches(e2350Sda / e2350Sd)
	Connecteur d'entrée	D-Sub à 15broches,DVI-24broches,HDMI (e2350Sh / e2350Shk)
	Signal d'entrée videoe	Analogue: 0.7Vp-p(standard), 75 OHM(e2350Sa/ e2350Sak)
	Signal d'entrée videoe	Analogue: 0.7Vp-p(standard), 75 OHM , TMDS
	Source d'alimentation	100-240V~, 50/60Hz
	Consommation d'énergie	Active 31 W (typical) (e2350Sa/ e2350Sak)
		Active 33 W (typical) (e2350Sda / e2350Sd)
		Active 35 W (typical) (e2350Sh / e2350Shk)
		Mise en voille 0.5 W
	Minut. désact.	0-24heures
	haut-parleurs	2W x 2(e2350Sa/ e2350Sak / e2350Sda / e2350Sh / e2350Shk)
Physical Characteristics	Type de connecteur	Mini D-Sub à 15-broches(e2350Sa/ e2350Sak)
	Type de connecteur	Mini D-Sub à 15-broches , DVI-D(e2350Sda / e2350Sd)
	Type de connecteur	Mini D-Sub à 15-broches , DVI-D,HDMI(e2350Sh/e2350Shk)
	Type de cable de signal	Détachable
Environmental	Température
	Lors du fonctionnement	0° à 40°
	Hors fonctionnemen	-25° à 55°
	Humidité
	Lors du fonctionnement	10% to 85% (sans-condensation)
	Hors fonctionnement	5% to 93% (sans-condensation)
Ecran LCD	Numéro de modèle	e2450Swda / e2450Swdk/ e2450Swd/ e2450Swh / e2450Swhk
	Système	Couleur TFT LCD
	Dimension de l'image visuelisable	diagonale de 59.8cm
	Pixel pitch	0.2715 mm(H) x0.2715mm(V)
	Vidéo	Interface R, V, B Analogue & DVI
	Vidéo	Interface R, V, B Analogue & DVI & HDMI(e2450Swh / e2450Swhk)
	Sync séparée.	H/V TTL
	Couleurs affichées	16.7M couleurs
	Horloge de pixel	148.5MHz
Résolution	Limites de fréquence horizontalie	30 kHz - 83 kHz
	Taille d'écran horizontalie(maximum)	521.28mm
	Limites de fréquence verticale	50 Hz - 76 Hz
	Taille d'écran verticale(maximum)	293.22mm
	Résolution préréglée optimale	1920x1080@60Hz
	Plug & Play	VESA DDC2B、DDC/CI
	Connecteur d'entrée	D-Sub à 15broches, DVI-24broches
	Connecteur d'entrée	D-Sub à 15broches, DVI-24broches,HDMI(e2450Swh / e2450Swhk)
	Signal d'entrée video	Analogue: 0.7Vp-p(standard), 75 OHM, TMDS
	Source d'alimentation	100-240V~, 50/60Hz
	Consommation d'énergie	Active 30 W (typical)
		Active 33 W (typical) (e2450Swh / e2450Swhk)
		Mise en voille 0.5 W
	Minut. désact.	0~24heures
	haut-parleurs	2W x 2 (e2450Swda / e2450Swdk/ e2450Swh / e2450Swhk)
Physical Characteristicss	Type de connecteur	Mini D-Sub à 15-broches , DVI-D
	Type de connecteur	Mini D-Sub à 15-broches , DVI-D,HDMI(e2450Swh / e2450Swhk)
	Type de cable de signal	Détachable
Environnemental	Température
	Lors du fonctionnement	0° à 40°
	Hors fonctionnemen	-25° à 55°
	Humidité
	Lors du fonctionnement	10% to 85% (sans-condensation)
	Hors fonctionnement	5% to 93% (sans-condensation)

Modes d'affichage préréglés

Numéro de broche	Côté 15 broches du Câble de signal
1	Vidéo-Rouge
2	Vidéo-Vert
3	Vidéo-Bleu
4	N.C.
5	Détection)câble
6	Masse-R
7	Masse-V
8	Masse-B
9	+5V
10	Masse
11	N.C.
12	Données DDC-Série
13	Sync. H.
14	Sync.V.
15	Horloge DDC-Série

Numéro debroche	Nom du signal	Numéro debroche	Nom du signal	Numérode broche	Nom du signal
1	Données TMDS 2-	9	Données TMDS 1-	17	Données TMDS 0-
2	Données TMDS 2+	10	Données TMDS 1+	18	Données TMDS 0+
3	TMDS Données Blindage2/4	11	TMDS DonnéesBlindage 1/3	19	TMDS DonnéesBlindage 0/5
4	Données TMDS 4-	12	Données TMDS 3-	20	Données TMDS 5-
5	Données TMDS 4+	13	Données TMDS 3+	21	Données TMDS 5+
6	Horloge DDC	14	Alimentation +5 V	22	Blindage pour HorlogetMDS
7	Données DDC	15	Masse (pour +5 V)	23	Horloge TMDS +
8	N.C.	16	Détecte lebranchement à chaud	24	Horloge TMDS -

Numéro de broche	Nom du signal	Numéro de broche	Nom du signal	Numéro de broche	Nom du signal
1	Données TMDS 2+	9	Données TMDS 0	17	Masse DDC/CEC
2	TMDS Données Blindage 2	10	Horloge TMDS +	18	Alimentation +5 V
3	Données TMDS 2	11	Blindage pour Horloge TMDS	19	Détecte le branchement à chaud
4	Données TMDS 1+	12	Horloge TMDS
5	TMDS Données Blindage 1	13	CEC
6	Données TMDS 1	14	Réservé (N.C. on device)
7	Données TMDS 0+	15	SCL
8	TMDS Données Blindage 0	16	SDA

Plug and Play

\section*{Caracteristiques DDC2B Plug & Play}

Ce monieur est possède les capacité VESA DDC2B conformément aux normes VESA DDC. Cela permet au monieur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilities d'affichage.

Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L'hote peut demander l'information EDID par l'intémédiaire du canal DDC2B

Réglementation

Avis FCC

Règlement FCC sur les Interférences de Fréquence Radio de Classe B AVERTISSEMENT : (POUR LES MODELES CERTIFS FCC)

REMARQUE:Cet équipement a ete teste et reconnu conforme aux limites des appareils numériques de classe B, conformément à l'article 15 du reglement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans le cadre d'une installation résidentielle. Cet équipement génére, utilise et émet une energia de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de provoquer des interférences dans les communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouraged à tenter de corriger les interférences par l'une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception.

Augmenter la séparation entre l'équipement et le récepteur.

Connector l'équipment sur un circuit différent de celui sur lequel le récepteur est branché.

Consulter un revendeur ou un technician radio/TV experimenté pour obtenir de l'aide.

AVIS :

Les changements ou modifications qui n'auraient pas ete expressed approuvés par la partie responsable sont de nature a priver l'utilisateur du croit d'utiliser cet apparéil.

Il est nécessaire d'utiliser des cables d'interface et des fils d'alimentation CA blindés, afin d'être conforme aux normes des émissions.

Le constructeur n'est pas responsable des interférences radio ou TV causées par toute modification non autorisée de cet équipement. Il est de la responsabilité de l'utilisateur de corriger de telles interférences. Il est de la responsabilité de l'utilisateur de corriger de telles interférences.

Déclaration WEEE

Rejet des déchets concernant les équipements par les propriétaires de résidences privées dans l'Union Européenne.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas etre jeté avec vos autres ordures menagères. Bien au contraire il est de votre responsabilité d'en disposer en l'amenant à un endroit designé de collecte pour le recyclage de tous déchets d'équipements électrique et électronique. Une collecte et un recyclage séparé des déchets d'équipements aidera à conserver les ressources naturelles et assurera qu'ils sont recyclés de façon appropriée en protégéant la santé humaine et l'environnement. Pour de plus amples renseignements au sujet de où vous pouvez vous débarrasser de vos déchets d'équipements à toutes fins de recyclage veuillez contacter notre bureau local de votre ville, votre service de ramassage des ordures menagères ou le magasin où vous avez acheté le produit .

Déclaration de garantie pour l'Europe

GARANTIE LIMITEE DE TROIS ANS*

Moniteurs Couleur AOC vendus en Europe

AOC International (Europe) BV garantit que ce produit est sans defaults de pieces et de main d'oeuvre pour une période de trois (3) années après la date d'achat initiale. Pendant cette période, AOC International (Europe) BV poursra, à sa convenance, soit réparer le produit défectueux avec des pieces neuves ou remanufacturées, soit le remplacer avec un produit neuf ou réparé, et cela à ses frais, à l'exception des conditions citées ci-dessous*. Les produits défectueux remplacés deviennent la propriété de AOC International (Europe) BV.

Si le produit apparait comme étant défectueux, veuillez contacter vous vendeur local ou referez-vous à la carte de garantie livre avec le produit. Les frais d'expédition pour la garantie sont prépayés par AOC pour le renvoi et le retour. Veuillez fournir une preuve d'achat datee avec le produit et apporter le tout à un centre de service AOC certifié ou autorisé sous les conditions suivantes :

Assurez-vous que l'écran LCD est emballé dans une boîte en carton appropriée (AOC préfére le carton d'origine pour protège votre moniteur assez bien pendant le transport).
- Indiquez le numéro de RMA sur l'étiquette de l'adresse.
Indiquez le numéro de RMA sur le carton d'envoi

AOC International (Europe) B.V. pays a les frais de renvoi dans les pays mentionnés dans cette déclaration de garantie uniquement. AOC International (Europe) BV n'est pas responsable de tous les coûts associés au transport des produits à travers les frontières internationales. Ceci compris les frontières des pays de l'Union Européenne. Si l'écran LCD n'est pas disponible pour la collecte lorsque le tanneur assiste, vous serez facturé des frais de recouvrement.

* Cette garantie limite ne couvre pas les pertes ou dommages qui resulteraient des causes suivantes

• Les dégats lors du transport en raison d'un mauvais emballage
• Une installation incorrecte ou une maintenance non prévue dans le manuel de l'utilisateur d'AOC
  Mauvaise utilization
  Négligence
  Toute cause autre qu'une application commerciale ou industrielle ordinaire
  Réglage par source non autorisée
• Réparations, modifications ou installations d'options ou de pièces par une personne n'appartenant pas au centre
• de dépannage agréé AOCLes environnements inappropriés comme l'humidité, les dégats des eaux et poussières
  Endommagé par la violence , tremblement de terre et les attaques terroristes
• Chaleur ou air conditionné excessif ou inadapté, définuts d'alimentation électrique, surcharges, ou d'autres irrégularités

Cette garantie limitée ne couvre pas le firmware ou le matériel du produit que vous-meme ou tout tiers avez modifié ou alteré ; vous portez la responsabilité exclusive d'une telle modification ou alteration qu'elle qu'elle soit.

Tous les moniteurs LCD AOC sont fabriqués selon les normes de la politique 9241-307 ISO classe 1 de pixels .

Si vous garantie a expiré, vous aurez toujours accès aux options de service, mais vous devrez régler les frais de gestion, dont les pieces, la main d'oeuvre, l'expédition (le cas échéant) et toutes taxes applicables. Le centre de service AOC certifié ou autorisé vous fournira une estimation des coûts de service avant de receivevoir votre autorisation à effectuer le service.

TOUTES LES GARANTIES EXPLICITES ET IMPLICITES POUR CE PRODUIT (Y COMPRIS LES GARANTS IMPLICITES DE COMMERCIALISATION ET D'ADEQUATION A UN BUT PARTICULIER) SONT EXPRESSEMENT LIMITEES A UNE DUREE DE TROIS (3) ANS POUR LES PIECES ET LA MAIN D'OEUVRE, A PARTIR DE LA DATE D'ACHAT INITIALE. AUCUNE GARANTIE (EXPLICITE OU IMPLICITE) NE S'APPLIQUE AU-DELA DE CETTE PERiode. LES OBLIGATIONS DE AOC INTERNATIONAL (EUROPE) BV ET VOS DEDOMMAGEMENTS DANS LE CADRE DES PRESENTES SE LIMITENT EXCLUSIVEMENT ET SEULEMENT A CE QUI EST DEFINI ICI. LA RESPONSABILITE DE AOC INTERNATIONAL (EUROPE) BV, QU'ELLE SOIT BASEE SUR UN CONTRAT, UN TORT, UNE GARANTIE OU D'AUTRES THEORIES NE POT PAS EXCEDER LE PRIX INDIVIDUEL DE L'UNITE DONT LE DEFAULT OU LES DOMMAGES SONT A LA BASE DE LA PLAINTE. EN AUCUN CAS, AOC INTERNATIONAL (EUROPE) BV NE SAURAIT ETRE TENU POUR RESPONSABLE DE PERTES DE PROFITS, DE PERTES DE MATERIALS OU D'EQUIPIements OU D'AUTRES DOMMAGES ACCIDENTELS, INDIRECTS OU CONSECUTIFS. CERTAINS ETATS NE PERMETTENT PAS LA LIMITATION OU L'EXCLUSION DES

DOMMAGES CONSECUTIFS OU ACCIDENTELS, AUSSI EST-IL POSSIBLE QUE LES LIMITATIONS SUSMENTIONNEES NE VOUS SOIENT PAS OPPOSABLES. CETTE GARANTIE DONNE A L'UTILISATEUR CERTAINS DROITS LEGAUX SPECIFIQUES, ET L'UTILISATEUR PEUT EGALEMENT BENEFICIER DE CERTAINS DROITS QUI VARIENT D'UN ETAT A L'AUTRE. LA PRESENTE GARANTIE LIMITEE N'EST VALABLE QUE POUR LES PRODUITS ACHETES DANS LES PAYS MEMBRES DE L'UNION EUROPEENNE.

Les informations containues dans ce document peuvent etre modifiées sans notification préalable. Pour plus d'informations, veuillez visitor : http://www.aoc-europe.com

Déclaration de garantie pour le Moyen-Orient et l'Afrique (MEA)

Et

Le Commonwealth d'Etats indépendants (CIS)

Limitée d'un à trois ans GARANTIE*

Pour les écans LCD AOC vendus dans la région Moyen-Orient et Afrique (MEA) et le Commonwealth d'États indépendants (CIS), AOC International (Europe) B.V. garantit que ce produit est exempt de tout défaut matériel ou de main d'œuvre pour une durée de un (1) ou trois (3) ans à compter de la date de fabrication, selon le pays de vente. Pendant cette période, AOC International (Europe) B.V. propose une assistance de récapération (retour au centre de service) auprès d'un centre de service AOC autorisé, et peut désirer de réparer le produit défectieux avec des pieces neuves ou réparées, ou de le replacer par un produit neuf ou réparé sans aucun frais, sauf mentions* ci-dessous. En règle générale, la garantie sera calculée à compter de la date de fabrication identifiée à partir du numéro de série du produit, mais la garantie totale sera de quinze (15) à trente-neuf (39) mois à compter de la date de fabrication en fonction du pays de vente. La garantie sera considérée pour des cas exceptionnels hors garantie sur la base du numéro de série du produit, et, dans de tels cas, une preuve d'achat ou la facture d'origine est requise.

Si le produit semble être défectueux, veuillez contacter votre revendeur AOC autorisé ou consultez la section service et assistance du site Web d'AOC pour les instructions concernant la garantie de votre pays :

• Égypte : http://aocmonitorap.com/egypt_eng
• Asie centrale CIS : http://aocmonitorap.com/ciscentral
  Moyen-Orient : http://aocmonitorap.com/middleeast
• Afrique du Sud : http://aocmonitorap.com/southafrica
  Arabie Saoudite: http://aocmonitorap.com/saudiarabia

Veuillez fournir une preuve d'achat datee avec le produit et envoyer le tout a un centre de service ou revendeur AOC autorise sous les conditions suivantes :

• Vérifie que le monitreur LCD est emballé dans un carton adapté (AOC préfére le carton d'origine pour protégger votre monitreur convenablement lors du transport).
• Inscrivez le numéro RMA sur l'étiquette de l'adresse

• Inscrivez le numero RMA sur le carton d'envoi

• Cette garantie limite ne couvre pas les pertes ou dommages qui resulteraient des causes suivantes

• Les dégats lors du transport en raison d'un mauvais emballage

• Une installation Incorrecte ou une maintenance non prévue dans le manuel de l'utilisateur d'AOC
  Mauvaise utilization

Négligence
Toute cause autre qu'une application commerciale ou industrielle ordinaire
Réglage par source non autorisée
- Réparations, modifications ou installations d'options ou de pieces par une personne n'appartenant pas au centre
- de dépannage agréé AOCLes environnements inappropriés comme l'humidité, les dégats des eaux et poussières
Endommagé par la violence , tremblement de terre et les attaques terroristes
- Chaleur ou air conditionné excessif ou inadapté, définuts d'alimentation électrique, surcharges, ou d'autres irrégularités

Cette garantie limitée ne couvre pas le firmware ou le matériel du produit que vous-meme ou tout tiers avez modifié ou alteré ; vous portez la responsabilité exclusive d'une telle modification ou alteration qu'elle qu'elle soit.

Tous les moniteurs LCD AOC sont produits conformément aux normes de politique pour les pixels ISO 9241-307 classe 1.

Si vous garantie a expiré, vous aurez toujours accès aux options de service, mais vous devrez régler les frais de gestion, dont les pieces,la main d'oeuvre,l'expédition (le cas échéant) et toutes taxes applicables.Le centre de service ou revendeur AOC certifié ou autorisé vous fournira une estimation des coûts de service avant de receivevoir votre autorisation à effectuer le service.

TOUTES LES GARANTIES EXPRESSES ET IMPLICITES POUR CE PRODUIT (Y COMPRIS LES GARANTS DES QUALITE MARCHANDE ET DE COMPATIBILITÉ POUR UNE UTILISATION SPECIFIQUE) SONT LIMITÉES À UNE DURÉE DE UNE (1) OU TROIS (3) ANNÉES POUR LES PIEÇES ET LA MAIN-D'Œuvre À COMPTER DE LA DATE D'ACHAT ORIGINALE PAR LE CLIENT. AUCUNE GARANTIE (QU'ELLE SOIT EXPRESSE OU IMPLICITE) NE S'APPLIQUERA APRES CETTE PERiode. LES OBLIGATIONS D'AOC INTERNATIONAL (Europe) B.V. ET VOS RECOURS CI-DESSOUS SONT EXCLUSIVEMENT TELS QUE MENTIONNÉS ICI. LA RESPONSABILITÉ D'AOC INTERNATIONAL (EUROPE) B.V., SUR LA BASE DE LA GARANTIE, RESPONSABILITÉ STRICTE, CONTRAT, TORT OU AUTRE THÉORIE N'EXCÉDERA PAS LE PRIX DE L'UNITE INDIVIDUELLÉ DON'T LE DÉFAUT OU LES DOMMAGES FONDENT LA RÉCLAMATION. EN AUCUN CAS AOC INTERNATIONAL (EUROPE) B.V. NE POURRA ÉTRE TENU RESPONSABLE DE PROFITS PERDUS, DE PERTE D'UTILISATION, D'INSTALLATION OU D'ÉQUIPEMENT OU DE TOUT AUTRE DOMMAGE INDIRECT, CIRCONSTANCIEL OU CONSECUTIF. CERTAINES ÉTATS N'AUTORISENT PAS LES EXCLUSIONS OU LIMITATIONS POUR LES DOMMAGES INDIRECTS OU CONSECUTIFS, AUSSI EST-IL POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS SUSMENTIONNÉES NE VOUS SOIENT PAS APPLICABLES. CETTE GARANTIE LIMITEE VOUS CONFERE DES DROITS LEGAUX SPECIFIQUES; IL SE POT QUE VOUS AYEZ AUSSI D'AUTRES DROITS POUVANT VARIER D'une JURIDIRECTION A UNE AUTRE. CETTE GARANTIE LIMITEE EST SEULEMENT VALIDE POUR LES PRODUITS ARCHETES DANS LES PAYS MEMBRES DE L'UNION EUROPEENNE.

Les informations containues dans ce document peuvent etre modifiées sans notification préalable. Pour plus d'informations, veuillez visitor : http://www.aocmonitorap.com

Politique pour les pixels AOC ISO 9241-307 classe 1

AOC International (Europe) B.V.
Prins Bernhardplein 200/6th floor, Amsterdam, Pays-Bas
Tel: [phone] - Fax: [phone]

Politique pour les pixels AOC ISO 9241-307 classe 1

25 juillet 2013

AOC fait tout pour proposer des produits de haute qualité. Nous utilisons certains des processus de fabrication les plus évolués du secteur et effectuons des contrôleles qualité très stricts. Cependant, les problèmes de pixels ou sous-pixels sur les écans de moniteurs TFT utilisés pour les moniteurs à écran plat sont parfois inévitables. Aucun fabricant ne peut garantir que tous les écans seront exempôts de problèmes de pixels, mais AOC garantit que tout moniter aurç un nombre inacceptable de pixels défectieux sera remplace ou réparé sous garantie. Cette politique pour les pixels explique les différents types de problèmes de pixels et définit les niveaux jugés inacceptables pour chaque type. Àfin que le monitér TFT soit éligible pour réparation ou remplacement sous garantie, le nombre de problèmes de pixels de son écran doit dépasser ces niveaux d'acceptabilité.

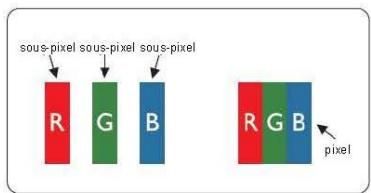

Définition des pixels et sous-pixels

Un pixel, ou element d'image, est composé de trois sous-pixels correspondant aux couleurs primaires, rouge, vert et bleu. Lorsque tous les sous-pixels d'un pixel sont éclaires, ils forment ensemble ce qui apparait comme un seul pixel blanc. Quand tous sont étents, ils forment ensemble ce qui apparait comme un seul pixel noir.

Types de problèmes de pixels

• Défaut de point lumineux : le moniteur présente un motif noir, des pixels ou sous-pixels sont toujours allumés
• Défaut de pointASFRE: le moniteur presente un motif clair, des pixels ou sous-pixels sont toujours etints

ISO 9241-307 Classe de défaut de pixel	Défaut type 1 Pixel lumineux	Défaut type 2 Pixel noir	Défaut type 3 Sous-pixel clair	Défaut type 4 Sous-pixel nombre
Classe 1	1	1	2 + 1 1 + 3 0 + 5	1
