CPG 103 N - Table de cuisson FAURE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Table de cuisson gaz
Nombre de foyers	4
Type de gaz	Gaz naturel ou gaz propane
Allumage	Électrique intégré aux commandes
Commandes	Manettes rotatives
Matériau de la surface	Acier émaillé
Grilles	En fonte
Sécurité	Thermocouple de sécurité
Dimensions (L x P)	Non précisé
Installation	Encastrable
Couleur	Non précisé
Consommation gaz	Non précisé
Type de brûleurs	Standard et rapide
Poids	Non précisé
Accessoires fournis	Non précisé

FOIRE AUX QUESTIONS - CPG 103 N FAURE

Comment réinitialiser le FAURE CPG 103 N ?

Pour réinitialiser votre FAURE CPG 103 N, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, contactez le service clientèle.

Comment nettoyer le filtre de l'appareil ?

Retirez le filtre et rincez-le à l'eau tiède. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Pourquoi l'appareil fait-il du bruit lors de son fonctionnement ?

Un bruit peut être causé par un objet bloquant le ventilateur ou par des vibrations. Vérifiez l'intérieur de l'appareil et repositionnez-le sur une surface plane.

Quelle est la consommation énergétique du FAURE CPG 103 N ?

La consommation énergétique varie selon l'utilisation, mais en moyenne, l'appareil consomme environ 200 kWh par an.

Comment régler la température de l'appareil ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée. Consultez le manuel pour des instructions détaillées.

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez que le thermostat est réglé correctement et que les ventilations ne sont pas obstruées. Si le problème persiste, contactez le service après-vente.

L'appareil émet une odeur désagréable. Que faire ?

Nettoyez l'intérieur de l'appareil et vérifiez que les aliments ne sont pas périmés. Un nettoyage régulier aidera à éviter ce problème.

Comment prolonger la durée de vie de l'appareil ?

Assurez-vous de nettoyer régulièrement l'intérieur, de dégivrer si nécessaire et de vérifier les filtres pour un fonctionnement optimal.

Où puis-je trouver des pièces de rechange pour le FAURE CPG 103 N ?

Les pièces de rechange sont disponibles auprès des distributeurs agréés ou directement sur le site du fabricant.

MODE D'EMPLOI CPG 103 N FAURE

Notice D'Utilisation

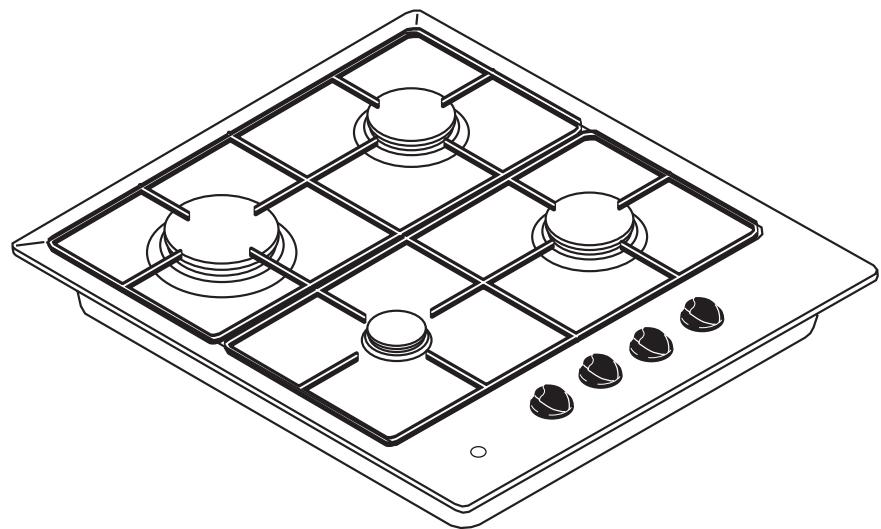

Table de Cuisson

cpg 90, cpg 101, cpg 103

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur. Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

• Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celuici, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié et suivant les normes en vigueur.
• Notre apparéil a été concu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été concu. Vous éviterez ainsi des risques matériel et corporel.
• Débranche chez vous appeareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
• Afin d'empêcher des risques d'exploitation et d'incendie, ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
• Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'utilisation ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous

aupres des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

• Pendant et après le fonctionnement, les recipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlle.

Utilisation

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livreaison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Avant d'utiliser votre apparéel, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Baissez ou éteignez toujours la flamme d'un brûleur avant de retarder un récipient.
• Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvenient subsiste, faites appel au service après-vente.
• N'utilisez que les accessoires livrés avec votre apparéil.

• N'utilise jamais votre table à vide (sans récipient dessus).
  Assurez-vous que les manettes sont toujours en position arrêt • lorsque l'appareil n'est pas utilisé.

• N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.

• Les réparations ne doivent être effectues que par un service après vente qualifiée. Une réparation non conforme peut être la cause de graves dommages.
  Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laissiez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un apparéil électrique à proximé de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Nettoyezl'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
• La table de cuisson ne doit pas etre utilise pour entreprises quoi que ce soit.
• Des feuilles d'aluminium et des recipients en matière plastique ne doivent pas'être placés sur des surfaces chaudes.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée: une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installerur qualifié ou adressez-vous à la compétie de distribution du gaz de votre région.
• Cette table est donc pour fonctionner

en 230 V monophasé. Un évientuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclées.

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance

Consommateurs qui vous communiquera alors l'adresse d'un Service Avec Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant a la mise a la casse reglementaire de l'appareil, nous preservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seronttraités dans des conditions appropriées.Pour obtenir plus de détails sur le recyclage de ce produit,veuillez prendre contact avec les services de votre commune ou le magasin ou vous avez effectué l'achat.

Comment dire your notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Veuillez lore attentivement ces remarques avant dinstaller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces avertissements.

Sommaire

Cet apparéil est conforme aux Directives Communitaires CEE

suivantes:

• 73/23 - 90/683 (Basse Tension);
• 90/396 (Appareil Gaz)
• 89/336 (Compatibilité Electromagnétique);
  -93/68 (Directives Générales);

Avertissement et importants 3
Comment dire your notice d'utilisation 5
Utilisation de votre table de cuisson 6
Entretien et nettoyage 8
Caracteristiques techniques 9
Installation 9

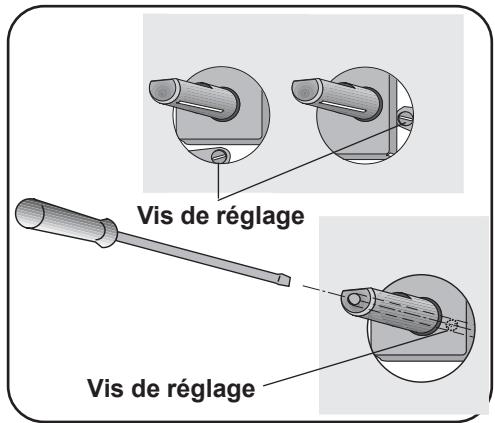

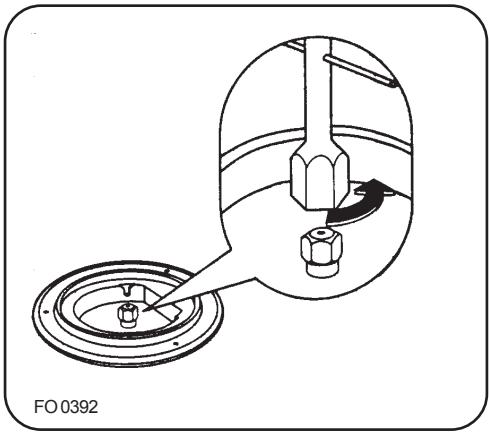

Adaptation des brûleurs au gaz utilisé 12

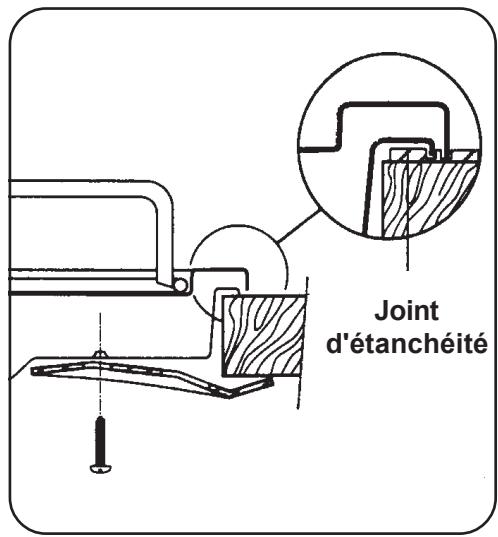

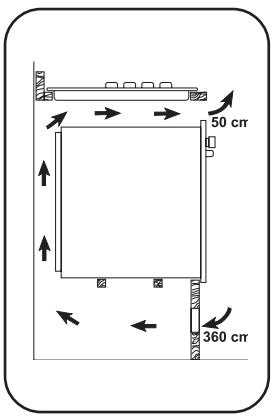

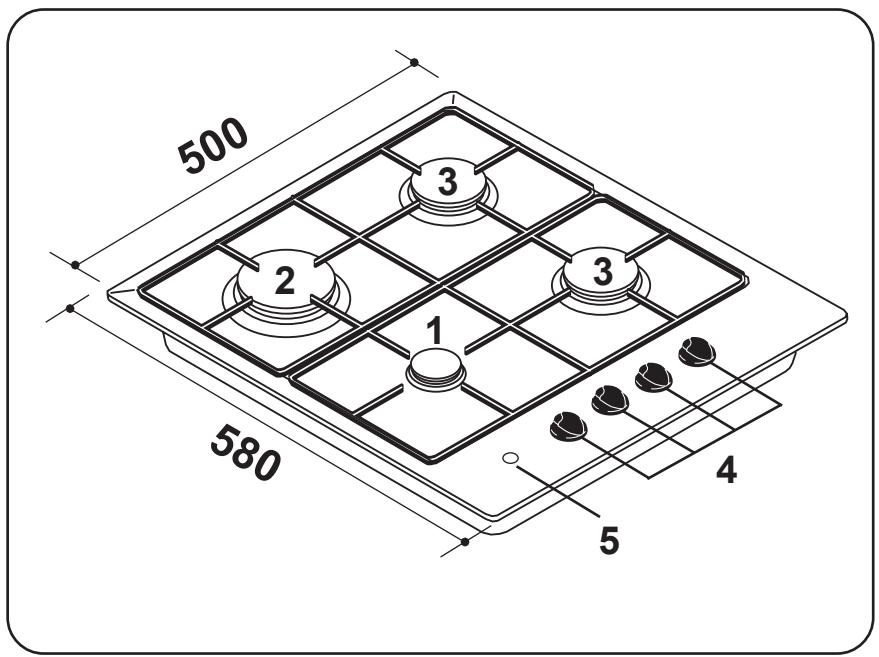

Encastrement 14
Garantie 17

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

= Débit maximum

= Débit minimum

L'allumagedesbrûleurs

L'éclairage du brûleur avant de placer les pots sur les grilles.

Chaque brûleur est contrôle par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Pour allumer un brûleur (mod. CPG 90)

1.présentez une flamme au bruleur;
2. appuyez en même temps la commande du brûleurCHOsi, et tournez-la vers la gauche jusqu'au repere de débit maximum Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que le chapeau (Fig.1-lett.A) et la couronne (Fig.1-lett.B) du brûleur soient place correctement.
3. Placez le recipient sur le bruleur.
4. Reglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour allumer un brûleur (mod. CPG 101)

1. appuyez sur le bouton d'allumage repere par un petite étincelle.
2. appuyez en même temps la commande du brûleur choisi, et tournez-la vers la gauche jusqu'au repère de début maximum

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur. Si, après plusieurs

mod. CPG 90 - CPG 101

mod. CPG 103

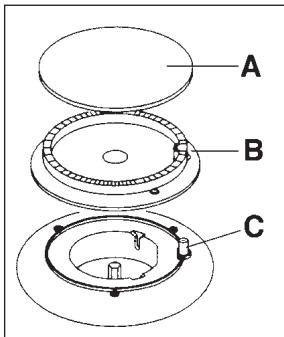

A-Chapeau du bruleur
B-Coronne du bruleur
C-Bougied'allumage

tentatives, le brûleur ne s'allume pas, vérifie que le chapeau (Fig.1-lett.A) et la couronne (Fig.1-lett.B) du brûleur soit place correctement.

1. Placez le écipient sur le brûleur.
2. Reglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour allumer un brûleur (mod. CPG 103)

1. poussez à fond et tournez la manette correspondant jusqu'au repère de débit

1. en cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que le chapeau (Fig.1-lett.A) et la couronne (Fig.1-lett.B) du brûleur soient place correctement.
2. placez le recipient sur le bruleur.
3. réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour teéindre le brûleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque you faites des fritures, surveiliez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

i Conseils d'utilisation Les brûleurs

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des récipliers adaptés au diamètre des brûleurs.

Bruleur rapide

diametre 16 - 26 cm

Brûleur semi - rapide

diametre 18-20-22 cm

Brûleuruauxiliaire

diametre 10-14-16 cm

• Ne placez un réseau sur un brûleur qu'après avoir allumé celui-ci.
  N'utilisez que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du écipient.
• Sivoudevezutiliserdesrecipientsdontlediametreestimportant,nousyourendecommandonsd'effectuervoscuissonssurlebruleuravantgauche,afin d'eviterladétériorationdesmanettesdecommande.
• Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire: ouvre une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez –electriquement

l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt () et attendez que l'appareil soit refroidi.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Pour un excellent nettoyage du plan de cuisson, les manettes sont amovibles.

1. Assurez-vous que la manette soit sur la position "Arrêt".
2. Retirez la manette.
3. Àprous le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, enaucun cas du liquide ou du produit d'entretien

ne doit pénétrer à l'intérieur du caisson ou se situant les éléments électriques.

Le dessus de la table de cuisson

• Passez une éponge légrement imbibée d'eau tiège (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoulment dans les orifices de la table.
  Utilisez, si nécessaire, des produits spécifiques vendus dans le commerce.
• N'utilise pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou d'éponge à face abrasive.
• N'utilise pas de détergents abrasifs ou corrosifs tels que: bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, ennant soin d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.

• Gardez les couronnés des brûleurs en parfait état de propre : leur encrassement peut cause des difficultés d'allumage.

• Si vous avez démonté les brûleurs pour les nettoyer, voirlez à remettre correctement en place les couronnées et chapeaux de brûleurs parfaitement secs.

Les grilles émailées

• Lavez-les à l'eau chaude additionné d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

éristiques techniques

Puisance des bruleurs

Brûleur Rapide 3,0 kW

Brûleurs Semi-rapide 2,0 kW

Brûleur Auxiliaire 1,0 kW

Alimentation: 230V 50Hz

Air nécessaire à la combustion 16 m³/h

Catégorie: II 2E+3+

Appareil régle en Usine pour fonctionneravec gaz type G20/G25 - 20/25 mbar

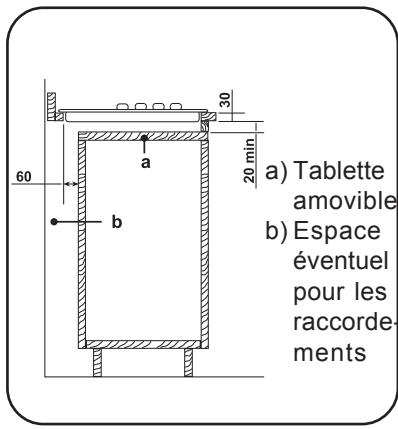

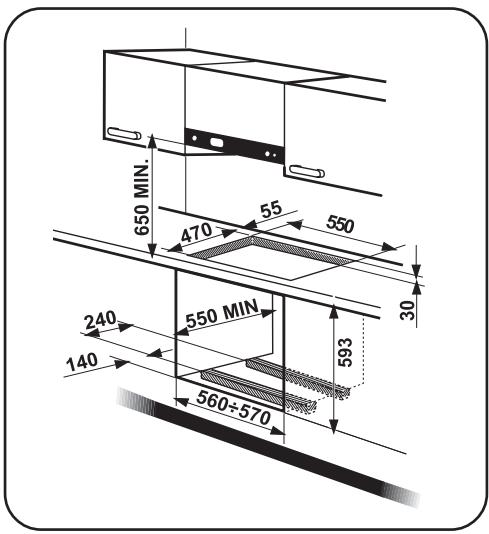

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")

Largeur: 550 mm

Profondeur: 470 mm

Installation

Emplacement

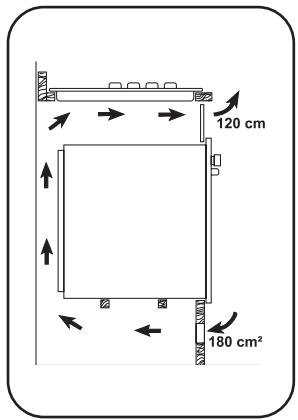

Les meubles juxtaposés aux côtes de la table de cuisson ne doivent pas dépasser la hauteur de cette-ci.

Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650 mm. au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérieliaux inflammables (par ex.: ridesaux, torchons, etc.).

Débranche l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié con-formément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et leurs dépendances;
• Norme DTU P 45-204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental.

Pour les apparèils raccordés au réseau électrique:

• Norme NF C 15 100 - Installations électriques à basse tension - Régles.

Recommendations

• Vérifiez que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les apparciels de l'installation et vérifie que tous les raccords sont bien étanches;
• N'omettez pas d'installer un robinet de barrageage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est reglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraph "Adaptation des brûleurs au gaz utilisé".

Important: Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le

régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

-Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tubeouple,équipé de ses colliers (conformé à XPD 36-110) peut être utilisé s'il est vistable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conformé à la norme XPD 36-112 ou un flexible métallique conformé à "NFD 36-125".

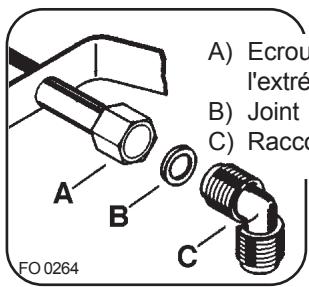

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

1. Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B.
2. Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3. Effectuez ensuite le raccordement du tube d'arrivée de gaz
4. Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5. Fixez l'appareil au meuble.

Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez la piece défectuese.

Pour garantir un bon fonctionnement et uneonne securite, il est necessaire deproceder periodiquement au graissage desrobinets de reglage du gaz. Confiez cette operation a un technicien qualifie.

Branchementélectrique

Les opérations de branchement (et eventuèlement de remplacement du cable d'alimentation) doivent être effectuees par un personnel qualifié et suivant les normes en vigueur.

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soit facilement accessibles.

L'appareil est livre avec cable d'alimentation.
Applique au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique.
Branchez la fiche à une prise ajustate.

Si I'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. Le cable de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection. En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre. Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation ne doit être remplace que par un professionnel quialifié;utilisez un cable de type H05VV-F,H05RR-F ou bien H05V2V2-F T90 d'une section adaptée à la charge.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

Replacementdes

injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injecteurs et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'étagallonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table).

Réglageduralentti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

Alimentation en gaz naturel: Agissez sur la vis de réglage jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane: Vissez à fond la vis, celle-ci étant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'éteint pas.

Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuees aisement après encastrement de la table de cuisson dans le meuble de cuisine.

TYPE DE BRULEUR	DéBITCALORIFIQUE NOMINALkW	DéBITCALORIFIQUE MINIMUMkW	DéBITCALORIFIQUE NOMINAL
			GAZ NATUREL			GAZ BUT.-PROP.28-30/37 mbar
			Repèreinjecteur100/mm	m3/h		Repèreinjecteur100/mm	g/h
				G2020 mbar	G2525 mbar		G30	G31
Auxiliaire(Petit)	1	0,33	70	0,095	0,111	50	73	71
Semi-rapide(Moyen)	2	0,45	96	0,190	0,221	71	145	143
Rapide(Grand)	3,0 (G20/G25)2,8 (G30/G31)	0,65	119	0,286	0,332	86	204	200

Encastrement

Cette table de cuisson a ete conque pour encastrement dans les meubles de cuisine.
ayant une profondeur allant de 550 a 600 mm et les caractetistiques necessaires.

Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiqués.

La fixation de la table au meuble doit être effectuee de la façon suivante:

1. placez les joints fournis sur les bords de la découverte: positionnez-les exactement sur les bords en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement;
2. placez la table dans la niche d'encastrement en la centrant correctement;
3. fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet. La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.

Les bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.

L'encastrement de la table de cuisson au dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseillé lorsque le constructeur de ces apparèils électroménagers ne l'a pas formellement prévu.

Possibilities d'encastrement

1 Brûleur auxiliaire
2 Brûleur rapide
3 Brûleur semi-rapide
4 Manettes de commande des brûleurs
5 Bouton poussoir d'allumage, mod CPG 101

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20 mm.

Reportez you à la Fig. 8.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

Pour les côtes d'encastrement reportez vous à la Fig. 4. Prévoir deux supports pour l'aération. Les figures 6 et 7 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson.

Garantie/service-clientèle

France

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Si vous devez nous contacter

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximé pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gâmes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

BP 50142 - 60307 SENLIS CEDEX
Tél.: [phone] (0,15 • TTC/mn)
Fax: [phone]
E-MAIL: [e-mail]
Permanence téléphonique du lundi au vendredi

Pour toute question technique :Centre Contact ConsommateursBP 20139 - 60307 SENLIS CEDEXTél. : 08 92 68 24 33 (0,34 • TTC/mn)E-MAIL : [e-mail] téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 • - 552 042 285 RCS SENLIS

Plaque signalétique

En appelant un Service Àprous Vente, indiqué-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
