Type de produit	Caisson de graves actif
Marque	Klipsch
Modèle	R115SW
Technologie	Pavillon Klipsch exclusif
Diamètre du haut-parleur	15 pouces (381 mm)
Amplificateur intégré	Oui, interne
Entrées audio	Ligne (Left/LFE et Right), Port WA-2 (option sans fil)
Contrôles	Gain (LEVEL), Filtre passe-bas (LOWPASS), Phase (0/180), Alimentation (AUTO/ON/OFF)
Indicateur LED	Vert (sous tension et signal présent)
Alimentation	Secteur (prise murale)
Consommation électrique	Non spécifiée
Matériau du coffret	Vinyle résistant
Placement recommandé	Dans un coin, sur le même mur que les enceintes frontales
Mode veille	Automatique après 15-20 minutes sans signal
Option sans fil	WA-2 disponible séparément
Accessoires inclus	Câble secteur, manuel d'utilisation
Nettoyage	Dépoussiérage avec un chiffon sec
Enregistrement produit	Recommandé sur klipsch.com/register
Garantie	Conserver le reçu pour toute réclamation

FOIRE AUX QUESTIONS - R115SW KLIPSCH

Comment brancher le caisson de graves à mon récepteur ?

Utilisez la sortie Subwoofer Pre Out de votre récepteur et branchez-la à l'entrée LEFT/LFE du caisson. En l'absence de cette sortie, raccordez les sorties préamplifiées gauche/droite aux entrées Left/LFE et Right.

Quel est le meilleur emplacement pour le caisson de graves ?

Placez le caisson dans un coin de la pièce, sur le même mur que vos enceintes frontales, pour des graves plus profondes. Évitez le milieu du mur qui réduit le volume des graves.

Comment régler le niveau (gain) du caisson de graves ?

Réglez d'abord le volume du récepteur sur la position médiane ou 0 dB, puis augmentez le niveau (gain) du caisson jusqu'à ce qu'il s'accorde avec vos enceintes principales.

Comment régler la fréquence de coupure (filtre passe-bas) ?

Tournez le bouton LOWPASS au maximum (160 Hz) si le récepteur gère la coupure. Sinon, réglez entre 50-90 Hz pour des enceintes colonne, ou 90-150 Hz pour des enceintes bibliothèque.

À quoi sert le commutateur de phase (0/180) ?

Le commutateur de phase ajuste la cohérence acoustique entre le caisson et vos enceintes. Choisissez la position (0° ou 180°) qui produit le plus de puissance à votre position d'écoute.

Que signifie le témoin lumineux vert ?

Le témoin vert indique que l'amplificateur est sous tension et reçoit un signal. S'il est éteint, l'amplificateur est hors tension.

Comment utiliser le mode veille automatique ?

Placez l'interrupteur POWER sur AUTO. Le caisson s'allume automatiquement à la détection d'un signal et passe en veille après 15-20 minutes sans signal.

Puis-je utiliser une connexion sans fil ?

Oui, avec l'accessoire optionnel WA-2 (vendu séparément) qui transmet le signal sans fil dans un rayon de 15 mètres. Branchez-le au port WA Port du caisson.

Comment entretenir et nettoyer le caisson de graves ?

Dépoussiérez avec un chiffon sec. Évitez les produits abrasifs ou à base de solvant. Utilisez une brosse d'aspirateur pour la poussière.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI R115SW KLIPSCH

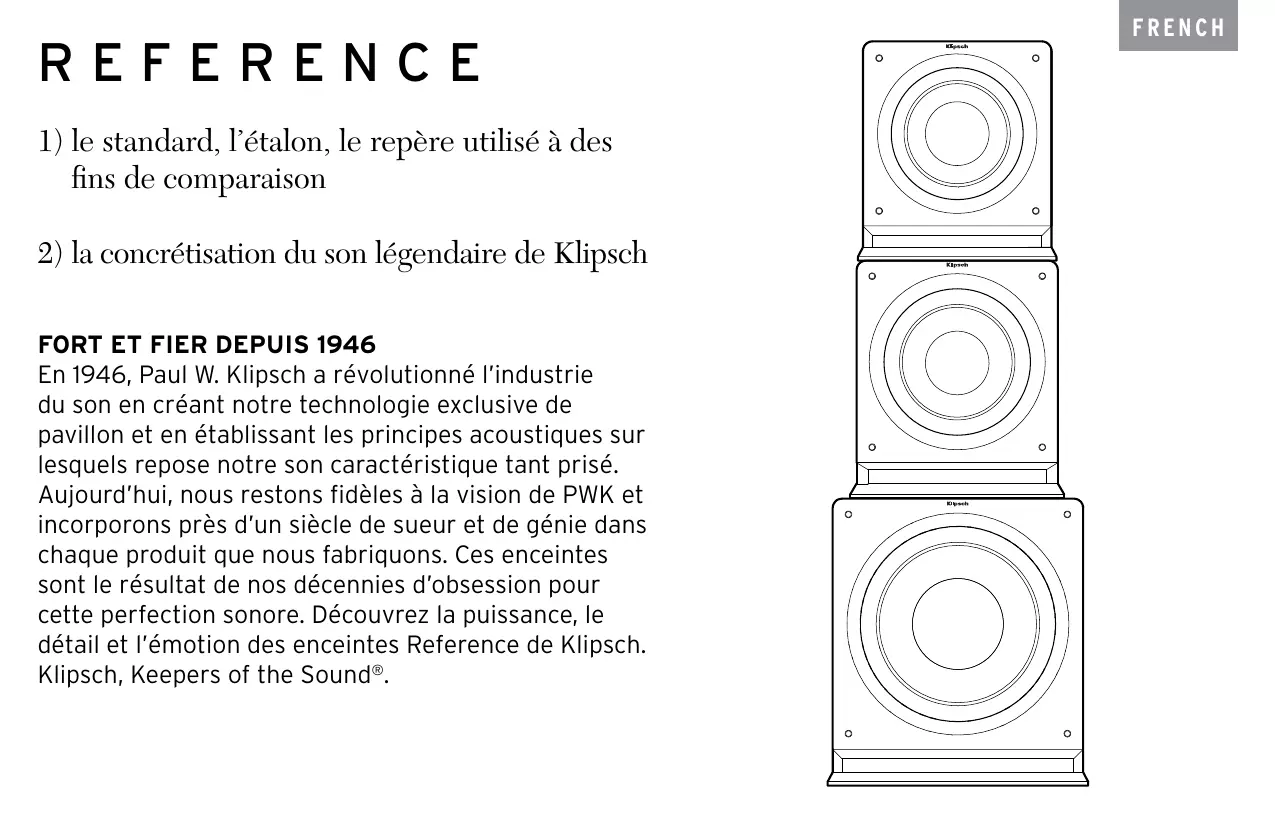

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concretisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créé notre technologie exclusive de pavillon et en établissant les principales acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons pres d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvre la puissance, le détail et l'émotion des enceintes Reference de Klipsch. Klipsch, Keepers of the Sound®.

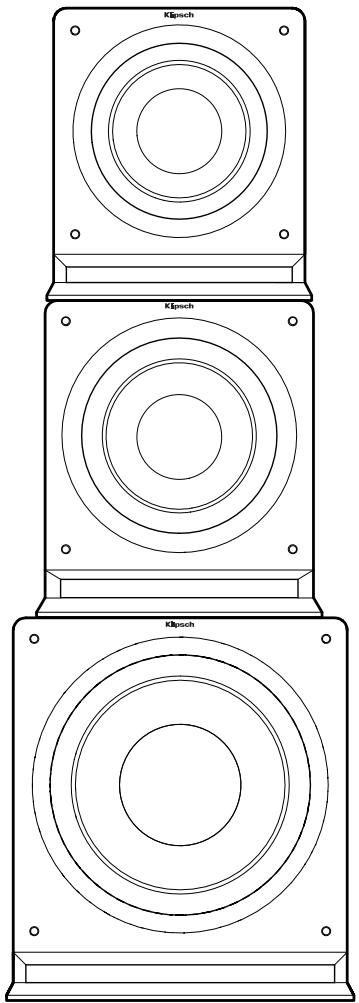

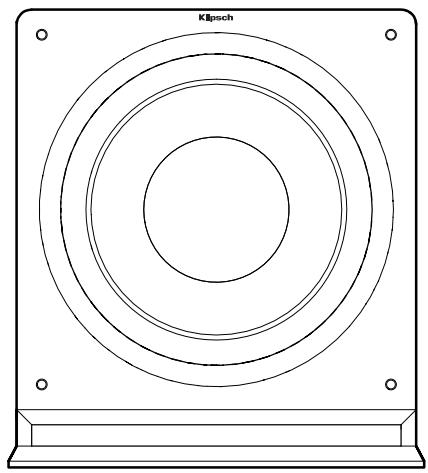

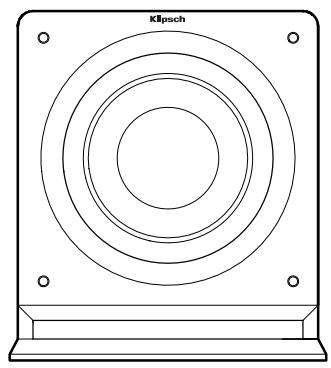

R-110SW

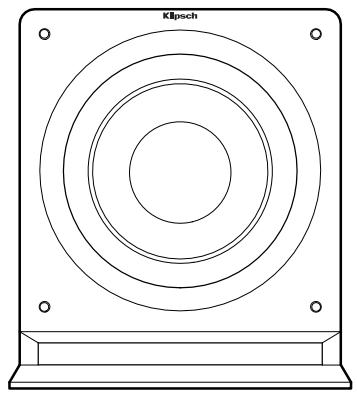

R-112SW

R-115SW

INSPECTION

Nous voulons que votre nouvelle enceinte soit aussi belle qu'à sa sortie de l'usine! Veuillez vérifier sans attendre qu'elle n'a pas eté endommagée lors du transport. Déballez soignement votre nouvelle enceinte et vérifie que les composants correspondent à la liste fournie. Dans des cas extrêmes, il est possible que des articles aient eté endommagés au cours du transport.

Si tel est le cas, avisez le livreur et le revendeur auprès duquel vous avez acheté le système. Faites une demande d'inspection, et suivez leurs instructions pour l'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

POSITIONNEMENT DE VOTRE CAISSON DE GRAVES REFERENCE

Les caissons de graves actifs Klipsch® sont conçus pour restituer des graves profonds et fournir l'impact qui donne vie à vos films et à votre musique. Généralement, vous obtiendarez lesassageurs résultats si vous placez leur caisson de graves dans un coin de la piece, sur le même mur que vos enceintes frontales (reportez-vous à la figure 1). Veuillez noter que la position dans la piece peut avoir un effet considérable sur les performances de votre caisson de graves actif. Une position en coin, comme suggérée ci-dessus, augmentera le volume des graves, tandis qu'une position au milieu d'un mur, ou au milieu de la piece, réduira le volume des graves. Essayez différentes positions et différents réglages pour trouver ce qui convient le moyen à votre piece et à votre goût. Lorsque vous désisissez l'emplacement de votre caisson de graves, n'oubliez pas que vous devrez brancher l'amplificateur intégré au caisson de graves à une prise électrique.

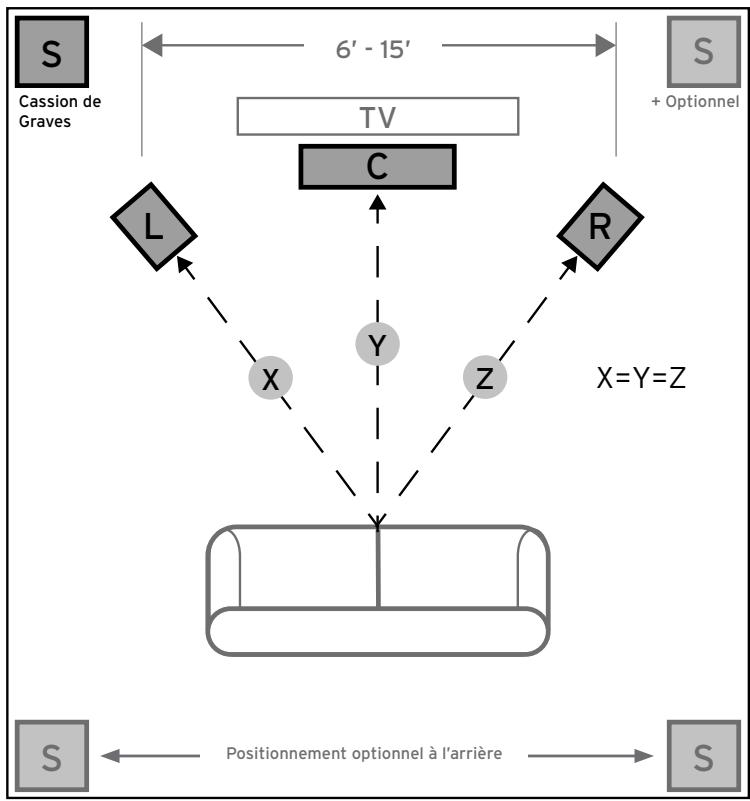

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

BRANCHEMENTS ET RÉGLAGES

ATTENTION : Veillez à ce que le caisson de graves soit débranché de la prise murale avant d'effectuer tout raccordement.

Branchement d'entrée ligne (« LINE IN ») - La plupart des récepteurs (et préamplificateurs) surround d'aujourd'hui ont une sortie de niveau de préamplification pour caisson de graves intitulée Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez de cette sortie, branchez-y une extrémité d'un cable pour caisson de graves, et insérez l'autre extrémité du cable dans l'entrée de ligne du caisson de graves intitulée LEFT/LFE. Ce branchement permet au caisson de graves de fonctionner aussi bien avec de la musique qu'avocés des films en son surround (reportez-vous au manuel de votre récepteur). En l'absence d'une sortie pour caisson de graves sur toute récepteur, vous pouvez raccorder les sorties préamplifiées des voies de gauche et de droite de votre récepteur (si disponibles) aux entrées Left/LFE (Gauge/LFE) et Right (Droite) du caisson de graves.

Branchement au port WA-2 - Pour une connectivité sans fil de votre nouveau caisson de graves Klipsch R-110SW, R-112SW ou R-115SW, le WA-2 est disponible en option. Le WA-2 fonctionnera uniquement avec certains caissons de graves de marque Klipsch, Energy, Mirage ou Jamo qui disposent d'une entrée intitulée « WA Port ». Le WA-2 est un produit de 2,4 GHz concu pour transmettre un signal sans fil dans un rayon de 15 mètres. Consultez klipsch.com pour plus de détails.

Réglage du gain (« LEVEL ») - Si vous caisson de graves est connecté à la sortie « Subwoofer » d'un récepteur surround, réglez d'abord le volume du caisson de graves sur la position « mediane » ou « 0 dB » du récepteur. Ensuite, augmentez le volume (ou le gain) du caisson de graves jusqu'à ce que la puissance sonore diffusée par le caisson de graves corresponde à celle de vos enceintes principales. Une fois ce réglage terminé, le bouton de volume de l'amplificateur ou du préamplificateur de votre système assurera à la fois le réglage du volume de votre caisson de graves et de vos enceintes. Si vous caisson de graves est connecté aux sorties préamplifiées gauche/droite (L/R) d'un récepteur ou branché via la connexion à haut niveau aux bornes d'enceintes du récepteur, aucun réglage de volume du caisson de graves n'est nécessaire au niveau de ce récepteur avant de régler le contrôle de gain du caisson de graves.

Réglage du filtré passée-bas (« LOWPASS ») - La fréquence de coupure désignée déterminé le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Pour régler la fréquence de coupure à partir du récepteur, tournez le bouton du filtré passée-bas (Lowpass Filter) du caisson de graves au maximum vers la droite (160 Hz). Réglez la fréquence de coupure en fonction de la taille des enceintes gauche/droite principales que vous utilisez avec le système. En règle générale, pour des enceintes de grande taille, de type colonne, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez comme enceintes principales des enceintes de type bibliothèque ou satellite, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus le réglage doit être élevé pour que les basses fréquences se complètement harmonieusement entre les enceintes et votre caisson de graves une fois votre système entièrement installé. Si vous récepteur ne dispose pas d'un réglage de fréquence de coupure, réglez le filtré passée-bas (Lowpass Filter) du caisson de graves en suivant les mêmes recommendations (consultez le manuel du récepteur pour des renseignements supplémentaires concernant l'installation des enceintes).

« PHASE » 0/180 - Ce réglage est utilisé pour ajuster le niveau acoustique du caisson de graves à vos enceintes principales. Sélectionnez la position (0° ou 180°) pour laquelle votre caisson de graves produit davantage de puissance à la position d'écoute.

MISE SOUS TENSION (« POWER ») AUTO/ON/OFF - Lorsque ce commutateur est en position « ON », le caisson de graves reste en permanence sous tension. Lorsque ce commutateur est en position « AUTO », le caisson de graves se met automatiquement en marche des la détéction d'un signal. Il passe en mode veille après 15-20 minutes sans signal. Lorsque le commutateur est en position « OFF », le caisson de graves resté étant tant que l'interrupteur d'alimentation est en position « ON » ou « AUTO » ou « STANDBY »

Témoin de mise sous tension - Situé sur le baffle avant, ce témoin indique l'état opérationnel de l' amplificateur intégré. Le témoin est allumé en vert lorsque l' amplificateur est sous tension et reçoit un signal. Si le témoin n'est pas allumé, l' amplificateur est hors tension. Pour plus de renseignements sur les réglages mentionnés dans ce manuel et sur la gestion des graves, adressez-vous à votre revendeur ou consultez www.klipsch.com

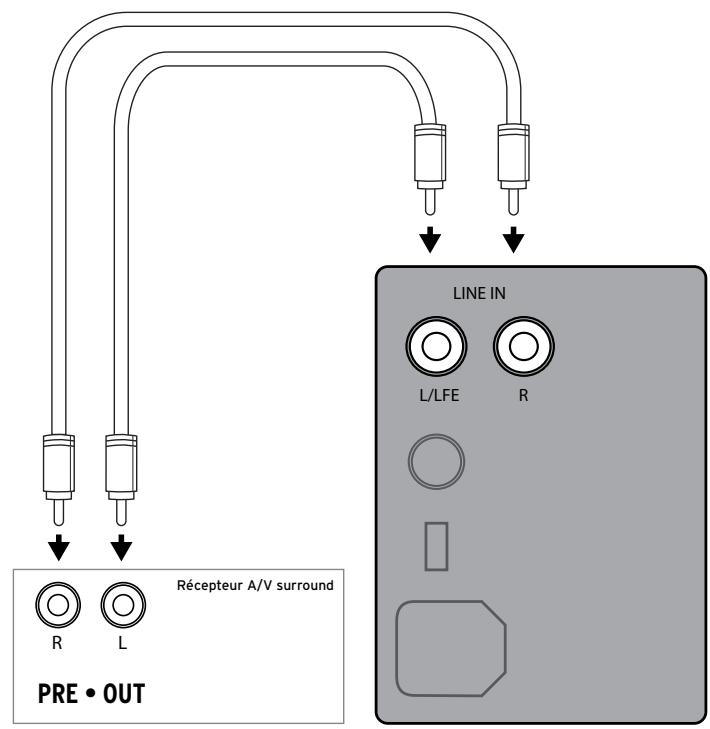

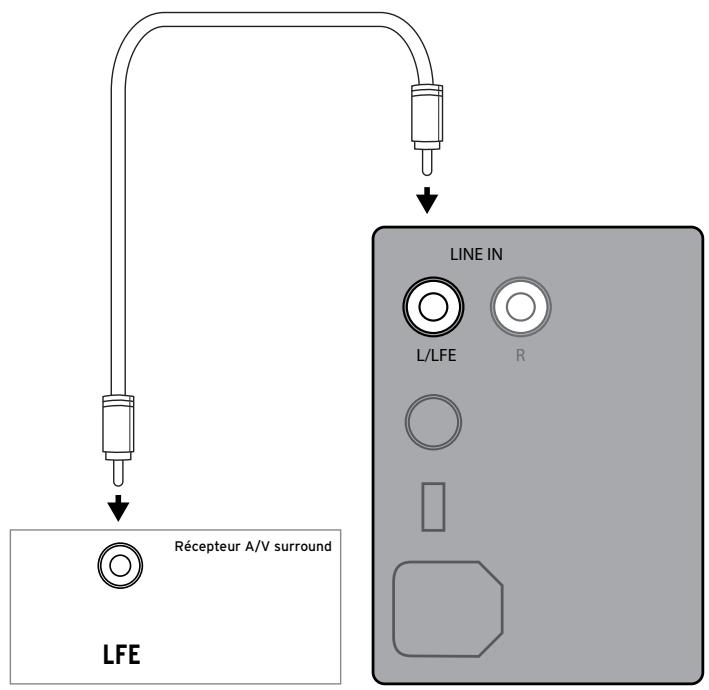

FIGURE 2
BRANCHEMENT D'UN CAISSON DE GRAVES R-110SW, R-112SW OU R-115SW

0U

ENTRETIEN ET NETTOYAGE

La finition vinyle résistante de votre caisson de graves ne nécessite qu'un dépoussiérage ou un nettoyage au chiffon sec. Évitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La Brosse de votre aspirateur devrait être suffisante pour nettoyer la poussière de votre caisson de graves.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revenués.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserveurvoireçu pour toutereclamation au titre de la garantie.

Klipsch
