RHG 529 PN - Hotte aspirante ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Marque	Rosières
Modèle	RHG 529 PN
Type de produit	Hotte aspirante
Type d'installation	Encastrable dans placard mural
Modes de fonctionnement	Aspirante (évacuation extérieure) ou recyclage (filtres à charbon)
Nombre de vitesses	3 vitesses (selon modèle) ou variateur électronique
Éclairage	Lampe à incandescence ou halogène selon modèle
Distance minimale de sécurité (plan de cuisson)	65 cm
Alimentation électrique	230 V ~ 50 Hz (estimation standard)
Classe d'isolation	Classe II (double isolation) pour certains modèles ; mise à la terre requise pour les autres
Filtres à graisse	Lavables au lave-vaisselle ou à la main avec détergent neutre ; nettoyage tous les 2 mois
Filtres à charbon (mode recyclage)	À remplacer tous les 6 mois environ ; non fournis
Type de commande	Interrupteurs mécaniques ou variateur électronique selon version
Voyant de fonctionnement moteur	Oui
Évacuation d'air	Conduit rigide ou flexible (non fourni) ; diamètre non spécifié
Entretien extérieur	Chiffon humide avec détergent neutre pour peinture ; produits spécifiques pour acier, cuivre, laiton
Entretien intérieur	Chiffon ou pinceau imbibé d'alcool dénaturé
Remplacement lampe	Déposer les filtres à graisse, puis déposer le plafonnier pour lampes à incandescence ; dévisser la bague pour halogènes
Dimensions (estimation)	Encastrable : largeur 60 cm, profondeur 50 cm (valeurs typiques pour ce type d'appareil)

FOIRE AUX QUESTIONS - RHG 529 PN ROSIERES

Quels sont les deux modes de fonctionnement de la hotte Rosières RHG 529 PN ?

La hotte peut fonctionner en mode aspirant (évacuation de l'air vers l'extérieur via un conduit) ou en mode recyclage (l'air est filtré par des filtres à charbon puis remis dans la pièce).

Comment installer la hotte dans un placard mural ?

Percez un trou dans le fond du placard aux dimensions de la hotte. Réglez les ressorts latéraux selon l'épaisseur du panneau. Insérez la hotte jusqu'à ce qu'elle soit bloquée par les ressorts, puis fixez-la avec deux vis supplémentaires dans les trous prévus.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale entre la surface de support des casseroles et la partie inférieure de la hotte est de 65 cm. Si la notice de la plaque indique une distance plus grande, celle-ci prévaut.

Comment nettoyer les filtres à graisse ?

Retirez les filtres à graisse en poussant l'arrêt vers l'intérieur et en tirant le filtre vers le bas. Lavez-les avec un détergent neutre à la main ou au lave-vaisselle. Nettoyez-les au moins tous les deux mois.

Quand faut-il remplacer les filtres à charbon ?

En mode recyclage, les filtres à charbon doivent être remplacés environ tous les six mois. Pour les retirer, faites-les tourner dans un sens, puis inversez le mouvement pour les remettre en place.

Comment remplacer une lampe à incandescence ?

Déposez les filtres à graisse. Exercez une légère pression sur les deux blocages du plafonnier et poussez-le vers le bas. Dévisser la lampe et remplacez-la par une lampe de même type.

Comment remplacer une lampe halogène ?

Dévissez la bague dans le sens inverse des aiguilles d'une montre et ôtez l'ampoule. Montez une ampoule de même type sans la toucher à main nue. Si elle ne fonctionne pas après remplacement, débranchez l'appareil quelques secondes.

La hotte Rosières RHG 529 PN doit-elle être reliée à la terre ?

Vérifiez la plaque signalétique à l'intérieur de l'appareil. Si le symbole □ (double isolation) figure, la mise à la terre n'est pas nécessaire. Sinon, l'appareil doit être relié à la terre et la prise de courant doit posséder une connexion de terre.

Quelles précautions de sécurité observer lors de l'utilisation ?

Évitez les flammes nues près de l'appareil. Soyez vigilant lors de fritures (huile usagée très inflammable). N'utilisez pas de grils électriques découverts. Assurez une aération suffisante de la pièce lorsque la hotte fonctionne avec des appareils à combustion.

Comment entretenir l'extérieur et l'intérieur de la hotte ?

Pour l'extérieur peint, utilisez un chiffon humide avec de l'eau tiède et un détergent neutre. Pour l'acier, le cuivre ou le laiton, utilisez des produits spécifiques. Pour l'intérieur, un chiffon ou un pinceau imbibé d'alcool dénaturé.

MODE D'EMPLOI RHG 529 PN ROSIERES

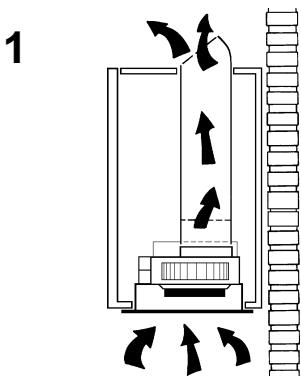

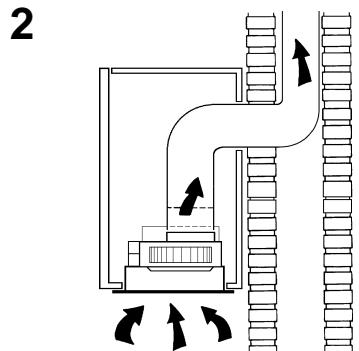

L'appareil peut être utilisé en version recyclage ou aspirante. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont écuples par les filtres à charbon et remis en circulation dans le local. ATTENTION: Pour la version recyclage vous devez utiliser des filtres à charbon (les filtres à charbon ne sont pas fournis). Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation. Il n'est donc pas nécessaire d'utiliser les filtres à charbon.

INSTALLATION

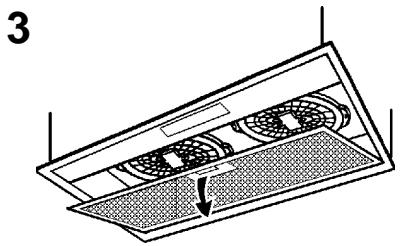

Avant d'effectuer l'assemblage, pour faciliter les manoeuvres, enlever le filtré àGRAISS: en correspondance de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtré vers le bas (Fig. 3).

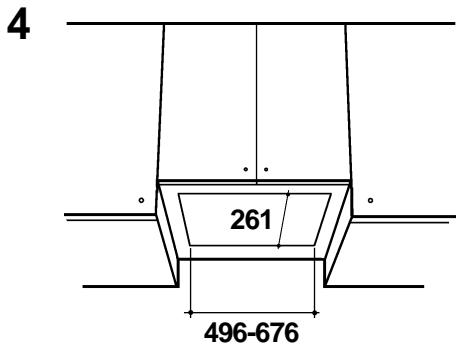

Conditions essentielles pour le montage: - Dans le fond de votre placard mural, faites le trou nécessaire afin d'insérer l'appareil (Fig. 4). - Prévoyez l'alimentation électrique après de l'appareil. - Si votre apparéil doit être installé en version Aspirante, prévoyez le trou d'évacuation de l'air.

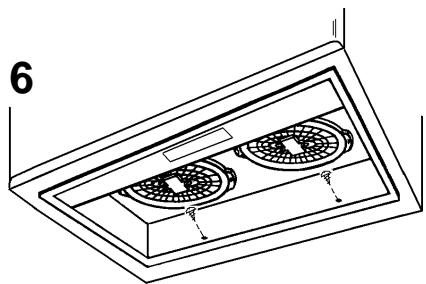

Pour installer l'appareil, reglez la position des ressorts lateraux d'accrochage (Fig. 5), suivant l'épaissur du panneau troué sur lequel il sera ancre. Insérez l'appareil à sa place dans le placard mural jusqu'à ce qu'il soit bloqué au moyen des ressorts lateraux. Utilisez les trous qui ont été prevus dans la carcasse de l'appareil pour le fixer ultérieurement en insérant les 2 vis supplémentaires (Fig. 6).

Version aspirante: raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyau couple et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier metallique (le tuyau et le collier ne sont pas fournis). Faïtes le raccordement électrique.

Version recyclage : Reliez à la bride de raccordement de l'appareil un tube spécial qui portera l'air jusqu'àu sommet

du placard mural (le tuyau n'est pas fourni). Faites le raccordement electrique.

FONCTIONNEMENT

Selon les modèles, l'appareil est muni des types suivants de commandes:

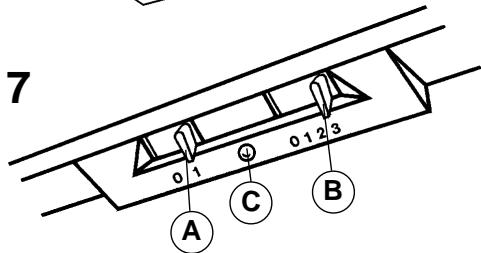

Commandes (Fig. 7): A = Interrupteur d'éclairage. B = MOTEUR: position 0 : moteur éteint; position 1 : moteur allumé, le vitesse; position 2 : moteur allumé, Île vitesse; position 3 : moteur allumé, Île vitesse. C = Voyant indiquant le fonctionnement du moteur.

Commandes (Fig. 8): A = Interrupteur d'éclairage. B = MOTEUR: cet interrupteur sélectionne la vitesse d'exercice du moteur par l'intémédiaire d'un variateur électronique. C = Voyant indiquant le fonctionnement du moteur.

Faites très attention sur tout aux filtres à graisse et nettoyez-les périodiquement (au moins tous les deux mois). Retirez les filtres à graisse et lavez-les avec un détsif neutre. Pour enlever les filtres à graisse: en correspondence de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3).

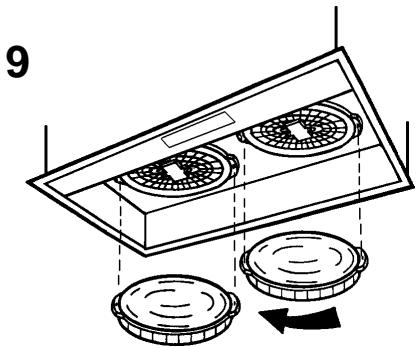

Si vous utilisez l'appareil en version recyclage, il est nécessaire de replacer les filtres à charbon; la fréquence de cette opération depépend de l'utilisation que vous en faites (Fig. 9), mais vous doivent le faire environ tous les six mois. Pour enlever les filtres, faites-leurs suivre un mouvement rotatif, et raccrochez-les toujours en les faisant tourner, mais en sens contraire.

Illumination :

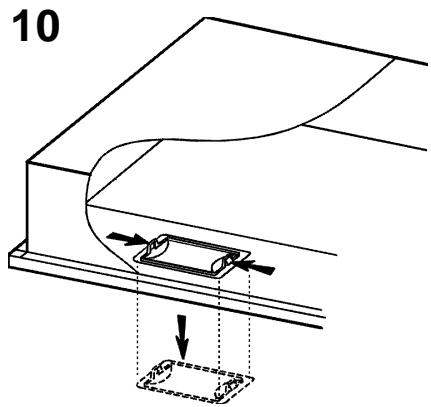

• Pour replacer les lampes à incandescence déposer les filtres àGRAISE, comme indiqué precedement (Fig.3) de manière à pouvoir acceder à l'intérieur de l'appareil. Retirer le plafonnier: exercer une légere pression sur les 2 blocages et en même temps pousser le plafonnier vers le bas (Fig. 10). Dévisser la lampe et la replacer par une lampe du même type.

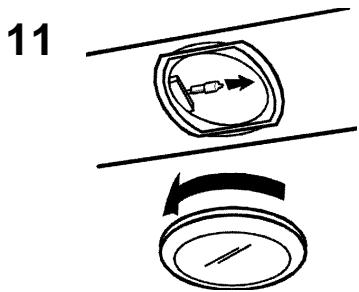

• Pour le remplacement des lampes halogènes, dévissez la bague dans le sens contraire aux aiguilles d'une montre et ozez l'ampoule (Fig. 11). Montez une ampoule de même type. ATTENTION: Ne pas toucher l'ampoule à main nue. Si, après avoir remplaced la lampe halogène, celle-ci ne fonctionne pas, débranchez votre apparéil pendant quelques secondes.

La distance minimum entre la surface de support des cassetoles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.
L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des apparèts alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.).
Pour evacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être evacué ne doit pas être décharge dans une cavité du mur, à moins que cette cavite soit prévue pour ce but.
Prévoyez une aération de la pierce équáque quand une hotte et des apparèls alimentés par une énergie autre que l'énergie électricrque (poèle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en evacuant l'air, la hotte pourrait creer une dépression dans la pierce. La pression négative de la pierce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équipier la pierce de prises d'air alimentant un flux d'air frais constant.
Contréler la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (回) figure sur la plaque suivre les instructions suivantes: cet appeareil est construit pour appartenir à la classe d'isolation II; il ne doit donc pas être relié à la terre.
- Contrôler la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (回) NE figure pas sur la plaque suivre les instructions suivantes: ATTENTION: cet apparil doit être relié à la terre. Lors du raccordement électrique s'assurer que la prise de courant est équipée d'une connexion de mise à la terre.
Lors du raccordement electrique assurez-vous que les valeurs

de tension correspondant à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si vous appareil, n'a pas de cable flexible qui ne peut pas être séparé ni de prise, ou bien d'autre disposifit qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces disposifits de séparation du réseau doivent alors être prevus dans l'installation fixe. Si vous applèir est muni d'un cable d'alimentation, positionner l'appareil de manière à ce que la fiche soit accessible.
Avant de procedar a une operation d'entretien ou de nettoyage quelconque, débranchez l'appareil.

UTILISATION

• Evitez d'utiliser des matérieliers qui provoquent des flammes à proximite de l'appareil.
  Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l'huile usagée est particulièrement dangereuse. N'utilise pas de grils électriques découverts.
  Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres àGRAISSÉ et sur la façon d'enlever des dépôts éventuels deGRAISSÉ sur l'appareil.

ENTRETIEN

• Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de vous apparéel dans les temps.
  L'élimination, d'eventuels dépôts de graisse sur l'appareil, doit être effectue en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouilé avec de l'eau tiède et un déterisf neutr. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseilé d'utiliser des produits spécifique et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.
