AR400131 - Ventilateur GAGGENAU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur
Marque	GAGGENAU
Modèle	AR400131
Poids	7,3 kg
Alimentation électrique	220-240 V / 50 Hz
Type de montage	Montage mural intérieur
Usage prévu	Ventilation pour hotte aspirante
Câble de raccordement	Prolongateur d’environ 5 m fourni
Diamètre de perçage des fixations	8 mm
Nombre de trous de fixation	4
Pression maximale admissible	4 Pa (0,04 mbar) de dépression
Consignes de sécurité	Ne pas évacuer l’air vers une cheminée en service ; assurer un apport d’air suffisant pour les appareils à combustion
Entretien	Débrancher avant toute intervention ; réparations par un spécialiste
Recyclage	Emballage recyclable ; appareil à éliminer selon les normes locales
Matériaux de fixation	Chevilles et vis adaptées au mur

FOIRE AUX QUESTIONS - AR400131 GAGGENAU

Quel est le poids du ventilateur GAGGENAU AR400131 ?

Le poids est de 7,3 kg.

Quels sont les diamètres de perçage pour le montage ?

Les trous de fixation ont un diamètre de 8 mm et sont au nombre de 4.

Peut-on installer ce ventilateur dans une pièce habitée ?

Non, le ventilateur doit être monté sur un mur intérieur mais pas dans des locaux habités.

Comment brancher le ventilateur à la hotte ?

La jonction électrique se fait via le prolongateur d’environ 5 m fourni avec la hotte.

Quelles précautions prendre lors de l’installation ?

Avant de percer, vérifier l’absence de câbles électriques encastrés. Le mur doit être plat et vertical. Utiliser des chevilles adaptées au matériau du mur.

Le ventilateur peut-il être utilisé avec une cheminée ?

Non, l’air vicié ne doit jamais être évacué vers une cheminée en service ou un conduit de fumées.

Que faire en cas de cordon d’alimentation endommagé ?

Le remplacement doit être effectué par le fabricant, son SAV ou une personne qualifiée pour éviter tout risque.

Comment entretenir le ventilateur ?

Avant toute opération, mettre l’appareil hors tension en débranchant le cordon ou la jonction secteur. Les réparations doivent être confiées à un spécialiste.

Que faire de l’ancien appareil ?

Le rende inutilisable et éliminez-le dans le respect de l’environnement, en suivant les consignes de votre mairie ou revendeur.

Quelle est la pression maximale de dépression autorisée ?

La dépression ne doit pas dépasser 4 Pascals (0,04 mbar) pour garantir un fonctionnement sûr.

MODE D'EMPLOI AR400131 GAGGENAU

fr Notice de montage Ventilateur interne

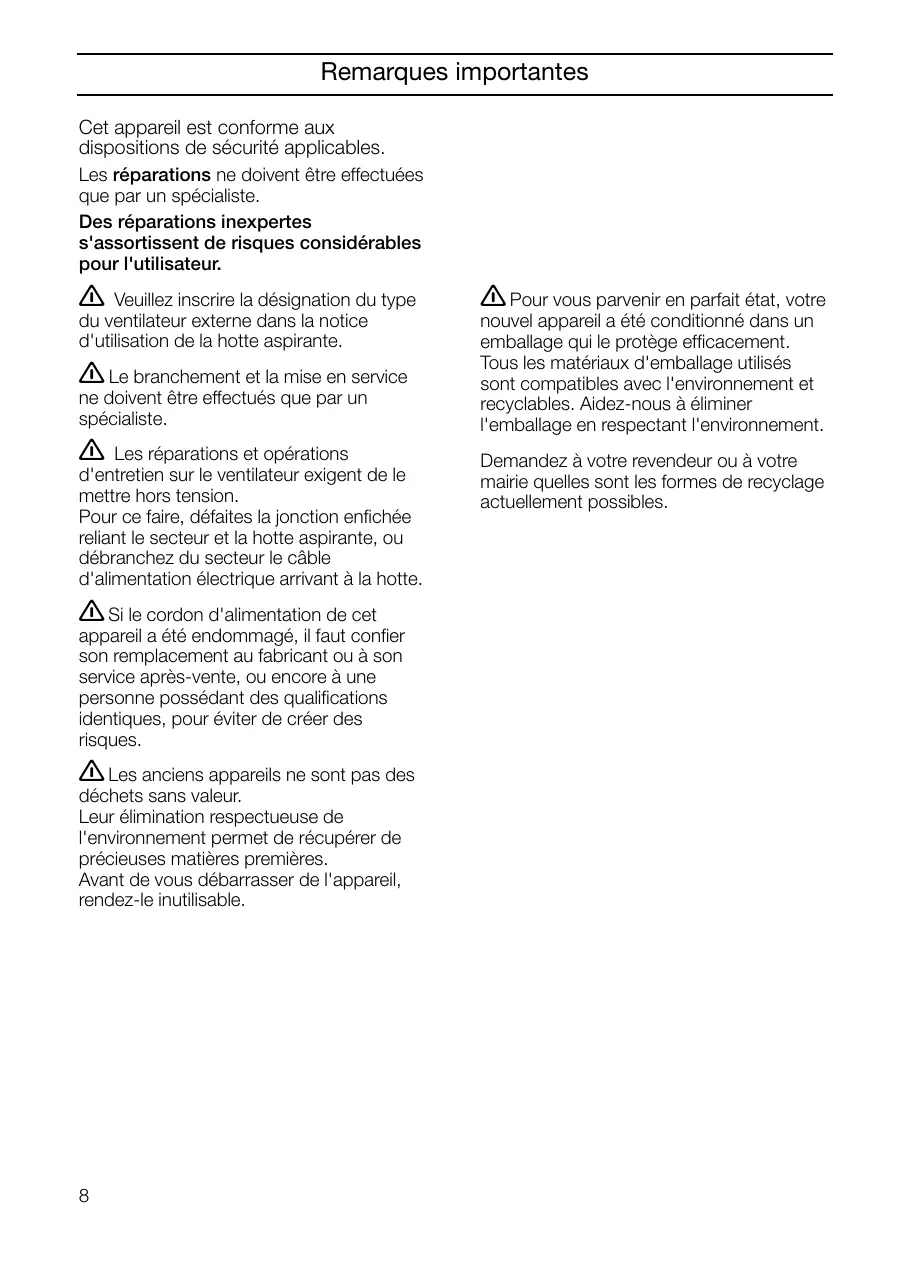

Cet apparéil est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Veuillez inscrite la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante.

Le branchement et la mise en service ne doit être effectués que par un spécialiste.

Les réparations et opérations d'entretien sur le ventilateur exigent de lemettre hors tension. Pour ce faire, defaites la jonation enchée reliant le secteur et la hotte aspirante, ou débranchez du secteur le cable d'alimentation electrique arrivant à la hotte.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-venture, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellément possibles.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

L'évacuation de l'air vicié devra se conformer à la réglementation locale et nationale applicable (par ex. les ordonnances municipales, préfectorales et régionales).

En cas d'évacuation de l'air par des cheminées à gaz et fumées ne servant plus, vous devrez préalablement obtenir l'autorisation du ramoneur compétent dans votre quartier.

Si la hotte evacue I'air a I'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbar).

On y parvient en presence d'ouvertures non obturables telles que par ex. dans les portes, fenêtres, ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Ne montez le ventilateur sur mur interieur qu'a l'intérieur du batiment, mais pas dans des locaux habitats.

Montez le ventilateur sur mur interieur a un endroit le rendant accessible lors de l'entretien et des réparations.

Les jonctions enchichées des cables électriques doivent se trouver à l'intérieur du bathtub.

Préparation du mur

RISQUES DE BLESSURES, RISQUES DE DEGATS MATERIALS

Avant de commencer à percer à l'emplacement prévu pour le montage, vérifie qu'il n'y a pas entre autres de câbles électriques encastrés.

Le mur doit etre plat et vertical.
- Les vis et chevilles livrées d'origine convennent à la maçonnerie massive. En présence de murs construits différemment (p. ex. en Rigips, béton cellulaire, briques Poroton), utilisez des moyens de fixation adaptés. Veillez à ce que le mur offre une portance suffisante.
- Ce faisant, veillez à ce que la profondeur des tgangs percés corresponde à la longueur des vis.
Veillez à ce que les chevilles offrent une retenue suffisante.

Poids: 7,3 kg.

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

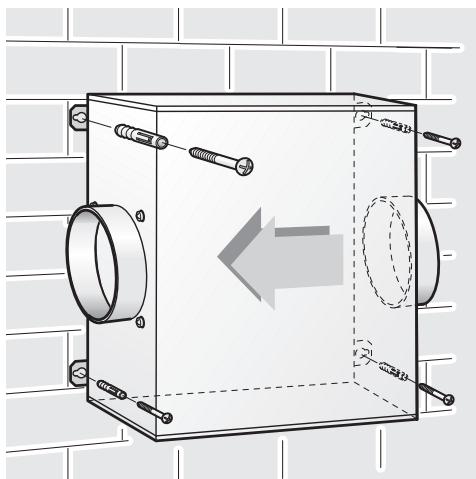

1. Arrêtez le ventilateur. Tenez compte du sens de circulation de l'air.
2. Marquez l'emplacement des 4 trous de fixation.
3. Percez les 4 trous de fixation (Ø 8 mm).
   Insérez les chevilles et vissez le ventilateur à fond.

La jonction électricque avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livre avec la hotte.
4. Posez le conduit de liaison entre le ventilateur, la hotte et l'extérieur.
5. Effectuez le branchement électrique de la hotte.

Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.
