KSET61E - Hotte aspirante PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Marque	PHILIPS
Modèle	KSET61E
Type de produit	Hotte aspirante
Usage	Domestique
Mode d'évacuation	Aspirante ou recyclable
Diamètre de sortie d'air	120 mm ou 150 mm
Distance minimale de sécurité (plan de cuisson)	650 mm
Alimentation électrique	Secteur, se référer à la plaquette signalétique
Nombre de vitesses	3 (min, moy, max) + arrêt
Éclairage	Lampe 28 W - 40 W (non fournie)
Type de filtre anti-graisse	Filtre métallique auto-porteur lavable (lave-vaisselle)
Fréquence de nettoyage filtre anti-graisse	Tous les 2 mois (ou plus souvent selon usage)
Type de filtre anti-odeur (recyclage)	Filtre à charbon actif non lavable
Fréquence de remplacement filtre anti-odeur	Tous les 3-4 mois (ou plus souvent selon usage)
Niveau sonore	Non spécifié, dépend de la vitesse
Dimensions (L x P x H)	Non spécifiées dans la notice
Poids	Non spécifié
Installation	Encastrée sous meuble ou murale
Classe électrique	Classe I (mise à la terre requise)
Sécurité	Interrupteur bipolaire avec ouverture d'au moins 3 mm
Accessoires fournis	Grille orientée, flasque de réduction, profil de fermeture, vis, manuel
Entretien	Débrancher avant nettoyage, utiliser chiffon humide et détergent neutre

FOIRE AUX QUESTIONS - KSET61E PHILIPS

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm. Si les instructions de la plaque de cuisson indiquent une distance supérieure, celle-ci prévaut.

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres anti-graisse se lavent au lave-vaisselle ou à la main avec un détergent neutre. Il est recommandé de les nettoyer tous les 2 mois, et plus souvent en cas d'usage intensif. Laissez sécher avant de les remettre en place.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 3 à 4 mois environ, ou plus souvent si la hotte est beaucoup utilisée. Veillez à éteindre les lumières et à attendre le refroidissement avant de procéder.

Comment remplacer l'ampoule de la hotte ?

Retirez d'abord les filtres anti-graisse métalliques. Dévissez l'ampoule usagée (type 28W-40W) et remplacez-la par une ampoule de mêmes caractéristiques. Remontez les filtres.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage. Pour cela, vous devez installer un filtre à charbon actif et diriger l'air recyclé vers la grille orientée fournie. Assurez-vous que le filtre à charbon est en place.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est branchée et que l'interrupteur général est allumé. Assurez-vous que les filtres ne sont pas obstrués. Si le problème persiste, contactez le service après-vente.

Comment installer la hotte sous un meuble ?

Utilisez le gabarit de perçage fourni pour percer des trous de 4,5 mm et 150 mm dans le support. Fixez la hotte à l'aide des vis fournies (4,2 x 44,4). La distance entre le support et le bas des armoires doit être de 135 mm.

Quel diamètre de conduit d'évacuation dois-je utiliser ?

Vous pouvez utiliser un conduit rigide ou flexible de 120 mm ou 150 mm. Si vous utilisez du 120 mm, insérez le flasque de réduction fourni. Fixez le conduit avec des colliers (non fournis).

Les enfants peuvent-ils utiliser la hotte ?

Cet appareil n'est pas destiné aux personnes (y compris les enfants) ayant des capacités réduites sans supervision. Les enfants doivent être surveillés pour éviter qu'ils ne jouent avec l'appareil.

Comment réduire le bruit de la hotte ?

Utilisez la vitesse minimale pour un fonctionnement plus silencieux. Assurez-vous que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. Un conduit lisse et court peut également réduire le bruit.

MODE D'EMPLOI KSET61E PHILIPS

Manuel d'utilisation

Gebrauchsanleitung

Gebruiksaanwijzing

Manual de uso

La presente notice d'emploi vaut pour plusieurs versions de l'article. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre article.

INSTALLATION

• Le fabricant désine toute responsabilité en cas de dommage d' à une installation non correcte ou non conforme aux règes de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modélles peuvent être installés à une hauteur inférieure: se reporter aux paragraphs « Encombrement » et « Installation »).
• Verifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Apparéels appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectueé conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiè à l'aide d'une tuyautorie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyautorie doit être le plus court possible.
• Ne pas connecter la hote à des conduites d'évacuation de fumées issues d'une combustion tel que (Chau-diére, cheminée, etc...).
• Si vous utilise des apparels qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des apparels fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est déprouvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faibles-le replacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spéciert une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies.

UTILISATION

La hote a ete conque exousivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
- Ne jamais utiliser abusivement la hotte.
- Ne pas laisser les flammes libres à forté intensité quand la hotte est en service.
- Toujour regier les flammes de maniere à évier toute sortie latérale de ces dernières par rapport au fond des mammites.
- Contröler les frituées lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
- Ne pas préparer d'aliments flambés sous la注意到 de cuisine : risque d'accordie
- Cet apparéel ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorieles ou mentales réduites, ni par des personnes n'avant pas l'expérience et la connaissance de ce type d'apparèels, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
- Les enfants doivent être surveillés pour s'assurer quils ne jouent pas avec l'appareil.
ATTENTION: Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuspson.

ENTRETIEN

• Avant de procéder à toute opération d'entreitien, débrancher la hote en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scruppleux et en temps d'us des Filtres, à la cadence conseillée (Risque d'incendie).
  Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détosif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut ettre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concemed, se chargeant du recyclage du materiel electrique et electronique. En you assurant que ce produit est elimine correctement, vous favorise la preven tion des consedences négatives pour l'environnement et la sante humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour tenerin plus de détails sur le recyclage de ce produit, veuillus prendre contact avec le bureau municipal de voite région, sua service d'élimination des déchets menagers ou le magasin ou vous avez achete le produit.

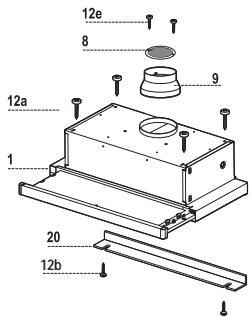

Composants

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8 1Grille orientee Sortie de I'Air
9 1 Flamque de Réduction 150-120 mm
20 1 Profil fermeture

Réf. Q.té Composants pour l'installation

12a 4 Vis 4,2 x 44,4
12b 2 Vis 4,2× 12,7
12e 2 Vis 2,9 x 9,5

Q. te Documentation

1 Manuel d'instructions

Perçage du Plan de support et Montage de la Hotte

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135mm par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm . sur le support,en utilisant le Gaba-rit de perçage fourni avec l'appareil.
• Percer un trou de 150 mm . sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

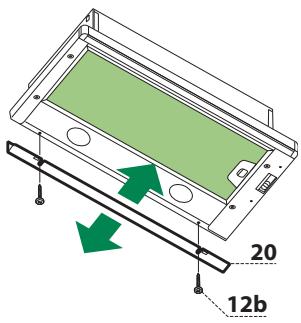

PROFIL DE FERMETURE

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil avec les Vis 12b.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de 150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm ,insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtres anti-odeur au charbon actif.

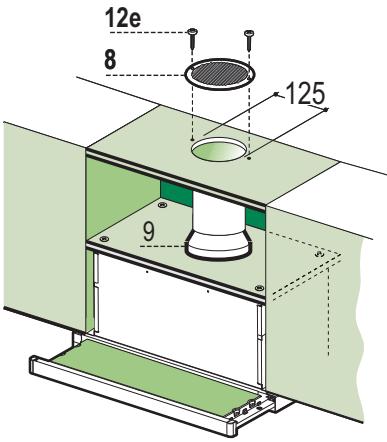

SORTIE AIR VERSION FILTRANTE

• Percer un trou de 125 mm . sur l'eventuelle Tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter la Flamque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm .
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• ÀpRES avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

L Lumieres Allume et eteint l'eclairage.

M-V Vitesses Determine les vitesses d'exploitation ainsi subdivisées:

1. Moteur Off.

2. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

3. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.
4. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE METALLIQUES AUTO-PORTEURS

• Les filtres peuvent être également lavés au lave-vaiselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
  Sortir letiroir aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifique prévus.
• Laver les Filtres en évitant de les plier, puis laisser secher avant de les remonter(L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.

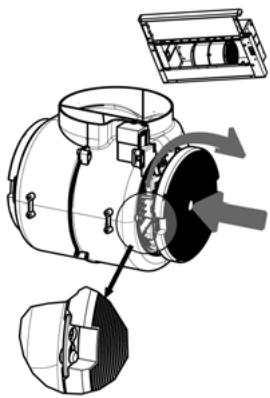

Filtres anti-odeur (Version Recyclage)

REEMPLACEMENT

Attention: Éteindre les lumières et attendre le refroidissement des ampôules avant de procéder au remplacement du filtre anti-odeur.

• Les filtres ne peuvent pas etre lavés ni regénérés; il faut les replacer tous les 3-4 mois d'emploi environ ou bien plussoonvent en cas d'emploi particulièrement intense.
  Sortir le chariot aspirant.
  Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif sature, en intervenant sur les crochets spécialement prevus.
• Mettre le nouveau Filtré en l'accrochant bien en place.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Eclairage

REPLACEMENT LAMPES

Lampes de 28W-40W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
