Type de produit	Moniteur LCD
Taille de l'écran	27 pouces
Résolution	1920 x 1080 pixels (Full HD)
Type de panneau	IPS
Temps de réponse	5 ms
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, DisplayPort, VGA
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	61.5 x 45.5 x 23 cm (avec pied)
Poids	6.5 kg
Fonctions principales	Mode de lecture, réduction de la lumière bleue, ajustement de la luminosité
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces de rechange à vérifier auprès du fabricant
Garantie	2 ans
Informations générales	Compatible avec les systèmes Windows et Mac, idéal pour le travail de bureau et le divertissement

FOIRE AUX QUESTIONS - 2773HS-GB1 IIVAM

Quels sont les principaux problèmes rencontrés avec le IIVAM 2773HS-GB1 ?

Les problèmes courants incluent des problèmes d'affichage, des difficultés de connexion, et des problèmes de son.

Comment résoudre un problème d'affichage sur le IIVAM 2773HS-GB1 ?

Vérifiez que le câble d'alimentation est correctement branché et que le moniteur est allumé. Essayez de redémarrer l'appareil ou de vérifier les paramètres de résolution d'écran.

Que faire si le IIVAM 2773HS-GB1 ne se connecte pas à Internet ?

Assurez-vous que le mode Wi-Fi est activé et que vous êtes à portée du routeur. Vérifiez également que le mot de passe est correct et redémarrez le routeur si nécessaire.

Comment améliorer la qualité du son sur le IIVAM 2773HS-GB1 ?

Vérifiez que le volume n'est pas coupé et qu'il est réglé à un niveau adéquat. Assurez-vous également que les haut-parleurs ou le casque sont correctement connectés.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Testez avec une autre prise si nécessaire. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment réinitialiser le IIVAM 2773HS-GB1 aux paramètres d'usine ?

Accédez au menu des paramètres, cherchez l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine', et suivez les instructions à l'écran.

Y a-t-il une garantie pour le IIVAM 2773HS-GB1 ?

Oui, le produit est généralement couvert par une garantie de 2 ans, mais cela peut varier en fonction du revendeur.

Comment obtenir un support technique pour le IIVAM 2773HS-GB1 ?

Vous pouvez contacter le service client via le site web du fabricant ou par téléphone. Ayez votre numéro de série à portée de main.

MODE D'EMPLOI 2773HS-GB1 IIVAM

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le litre attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute referencia ultérieure.

FRANCAIS

Ce moniteur LCD est conforme aux specifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.

La sensibilité electromagnétique a étécision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'estérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Nous recommendons le recyclage des produits usages. Contacter vous revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
En tant que partenaire du programme ENERGY STAR®, iiyama déterminé que ce produit répondait aux directives pour l'économie d'énergie édICTées par ENERGY STAR®.

TABLE DES MATIERES

POUR VOTRE SECURITE. 1

CONSIGNES DE SECURITE 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)...3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VERIFICATION DU CONTENU DE L'EMBALLAGE 4

ASSEMBLAGE ET DEMONTAGE DU SOCLE DE PIED. 5

COMMANDES ET CONNECTEURS 6

CONNEXION DE VOTRE MONITEUR 7

MISE EN ROUTE DE L'ORDINATEUR 8

RéGLAGE DE L'ANGLE DE VISION 8

UTILISATION DU MONITEUR 9

MENUDESPARAMETRESDERÉGLAGE. 10

AJUSTEMENTS DE L'ECRAN 17

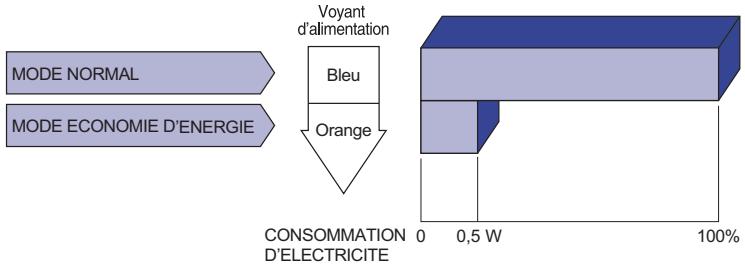

SYSTÉME D'ÉCONOMIE D'ENERGIE 20

DEPANNAGE 21

INFORMATIONS DE RECYCLAGE 22

ANNEXE 23

CARACTERISTIQUES TECHNIQUES 23

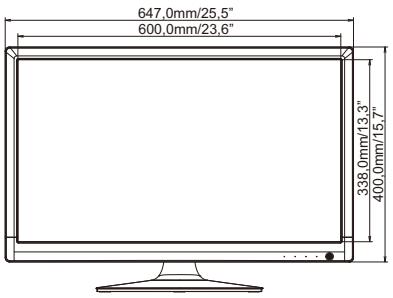

DIMENSIONS 24

FREQUENCES DE SYNCHRONISATION 24

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un chocolélectrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJECTS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du monitreur. En cas d'accident, débranchez votre monitreur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du monitreur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximé d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un chocolélectique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un chocolélectrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseilé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répetées de courant pouvant entraîner des malfonctions. Il est également conseilé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre monateur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre monateur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le monieur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le monateur, et qu'aucun cable ne soit accessibles à des enfants qui pourrait les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassinis seront obstruées et il yaura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou returné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactiver le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable video est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommendons de débrancher votre monitateur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le cable d'alimentation ou le cable de signal en tirant sur la prise. Ne jamais tirer le cable par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un chocoléctrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS UTILISER LE MONITEUR PENDANT 24 HEURES DE SUITE

Le monieur n'est pas conscience pour fonctionner pendant 24 heures de suite, n'utilisez pas le monieur pendant 24 heures de suite.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilise pas le moniteur à contre-jour ou dans une pieceASF. Pour un comfort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommendé de respecter une pause de 10 minutes par heures car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadree à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
• De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement.
  La luminosité peut être légèrement inégale selon la configuration de bureau utilisé.
  En raison de la nature de I'ecran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a eté affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant I'ecran pendant des heures.
  Veuillez prendre contact avec IYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran estASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le replacer vous même.

SERVICECLIENT

NOTEZ

Si vous ne veaz de returner voitre materiel et que vous ne possedez plus votre emballage d'origine, merci de contacter vos revengeur ou le service après vente d'iyama pour conseil ou pour remplacer I'emballage.

ENTRETIEN

AVERTISSEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur ou le service technique iiyama.

CAUTION

Pour des raisons de sécurité, eteindre et débrancher le moniteur avant de le nettoyer.

NOTEZ

• Ne pas gratter ou frottier l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
  L'utilisation des solvants suivants est à procrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant Nettoyants en atomiseur

Essence Cire

Nettoyants brasifs Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN LCD

Un nettoyage périodique est recommendé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

FONCTIOS

Résolutions prises en charge jusqu'à 1920 × 1080
Contraste elevé 1200:1 (Typique), Fonction d'ACR disponible / Luminosité 300cd/ m^2 (Typique) / Temps de réponse rapide 3,4ms (Noir, blanc, noir), 1ms (Gris au gris)
Technologie X-Res
Lissage numérique des caractères
Configuration automatique
Haut-parleurs stéreo 2 haut-parleurs stéreo 2,0 W
Conformé au Plug & Play VESA DDC2B Conformé à Windows XP/Vista/7/8
Économie d'énergie (conformé à ENERGY STAR et VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détiérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Cable d'alimentation*1

Cable de signal D-Sub

Cable DVI-D

Cable audio

Socle du pied

Guide-cable

Guide de sécurité

Guide de démarriage rapide

ATTENTION

• La valeur nominale du cable d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevé que cette valeur nominale, un cable d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un cable d'alimentation non fourni par iyama.

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED

ATTENTION

Poser le moniteur sur une surface stable. Le moniteur peut cause des blessures ou des dégats matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l'endommager.
Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

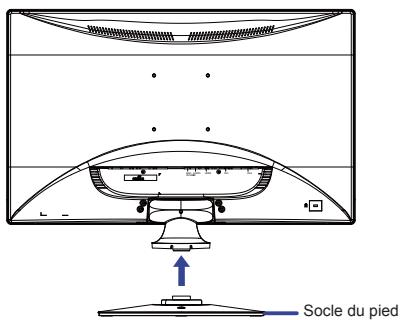

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le monitér à plat sur la table, face vers le bas.
② En tenant le moniteur poussez le socle du pied jusqu'à ce que vous entendiez un click.

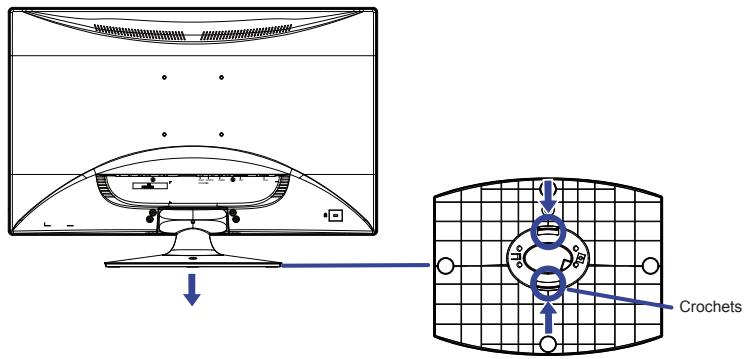

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied.

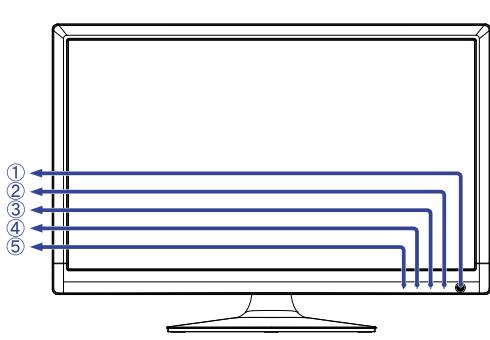

① Commutateur d'alimentation ( Ⓞ ) / Voyant d'alimentation

NOTEZ

Bleu: Fonctionnement normal

Orange: Économie d'énergie

② Touche Choisi / Entre ( 2 )
③ Touche Défilament vers le haut / Technologie X-Res (▲)
④ Touche Défilament vers le bas / i-Style Color (▼)
⑤ Touche Menu (1)
⑥ Haut-parleurs
⑦ Trouclé pourverrouillage de sécurité

NOTEZ

Vous pouze CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑧ Connecteur de D-Sub mini 15 broches (VGA)
⑨ Connecteur de DVI-D 24 broches (DVI)
10 Connecteur de HDMI (HDMI)
⑪ Connecteur audio (AUDIO IN)
12 Prise Casque (EARPHONE)
⑬ Schroefgat ter voorkoming van het omvallen.

NOTEZ

Vous pouvez fixer le moniteur avec une vis au bureau ou un autre support.

14 Orifice d'installation pour le support de câbles
15 Connecteur d'alimentation secteur (AC POWER IN)

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Connectez le moniter à l'équipment audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio.
④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un cable spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau regionali iiyama.
Pour la connexion aux ordinateurs Macintosh, veuillage contacter votre revendeur local iiyama ou le bureau regionali iiyama pour l'adaptateur requis.
Assurez-vous de bien serrer les vis manuelles à chaque extrémité du cable de signal.

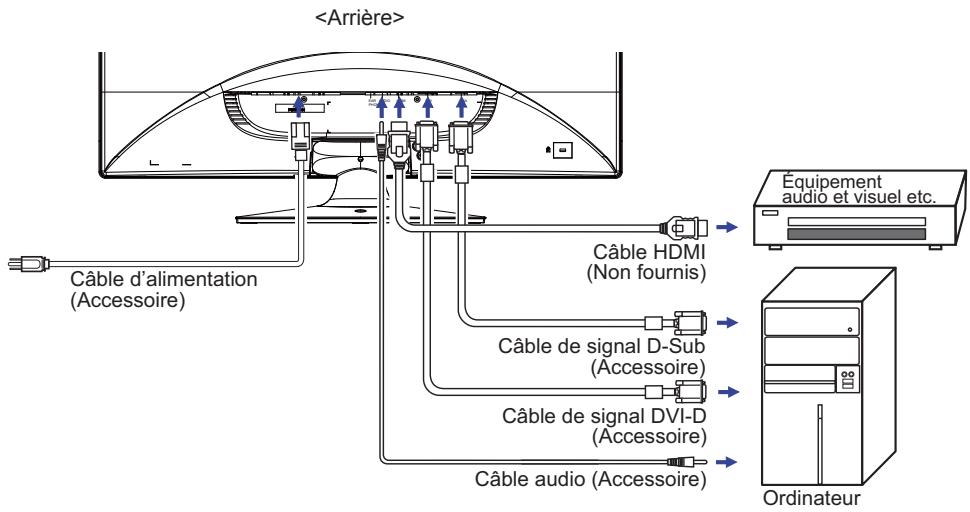

[Exemple de connexion]

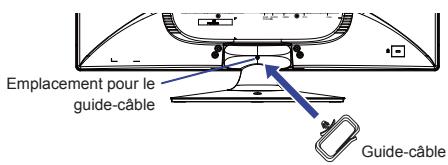

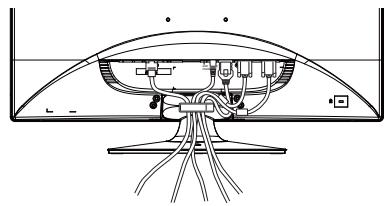

[Rassemblez les cable]

① Insérez le support de câbles dans l'orifice.

② Enroulez les cables par le support de cable.
③ Rassemblelezescablesau fond du stand.

MISE EN ROUTE DE L'ORDINATEUR

Fréquences du signal

Passez aux fréquences souhaités détaillées à la page 24 “FRéQUENCES DE SYNCHRONISATION”.

RéGLAGE DE L'ANGLE DE VISION

Pour une vision optimale, il est recommendé de regarder le moniteur bien en face.
Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
- Vous pouvez régler l'angle du moniteur jusqu'à 20^ vers le haut.
Afin de vous assurer une position du corps saine et relaxé quand vous regardez l'image du moniteur dans votre espace de travail, il est recommendé que le réglage de l'angle d'inclinaison n'excède pas 10 degrès. Réglez ensuite l'angle du monitér comme vous le désirez.

NOTEZ

• Ne touchez pas l'écran LCD lorsque vous reglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
• Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.

UTILISATION DU MONITEUR

Le LCD iiyama est reglé à l'usine avec une fréquence de synchronisation figurant à la page 24 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératione ci-dessous. Pour plus de détails voir page 17, AJUSTEMENTS DE L'ÉCRAN.

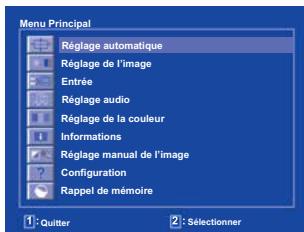

① Appuyez la touche ① pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲/▼.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ② . Utilisez ensuite les touches ▲ / ▼ pourmettre en surbrillance l'icone du réglage souhaïte.
③ Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche ① pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

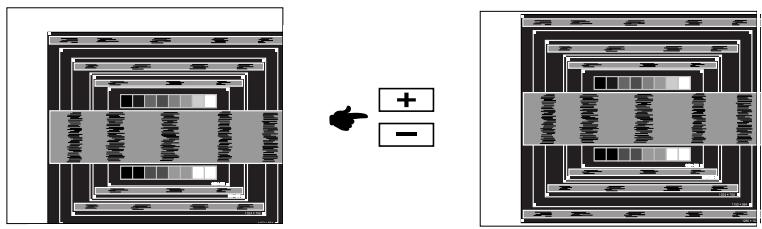

Par exemple, pour corriger la position verticale, Sélectionnéz l'élement Configuration d'image du Menu, puis appuyez la touche ②. Puis, Sélectionnéz ← (Position H./V.) en utilisant les touches

Une page d'ajustement apparait après l'appui sur la touche ② . Puis, Sélectionnez Position V. en utilisant les touches ▲ / ▼. Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que

youseffectuezI'opération.

Appuyez la touche ① pour finir et les modifications sont enregistrées en mémoire.

NOTEZ

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparait après le délié réfini pour la Interruption OSD. La touche ① peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparait. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Les ajustements pour Position H./V., Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Réglage automatique Auto Image Adjust Entrée Analogique Seulement	Réglage automatique
Ajustement	Problème / Option	Touché correspondante
Réglage automatique* Auto Image Adjust | Direct	Ajustement de Position H./V., Horloge et Phase automatiquement.

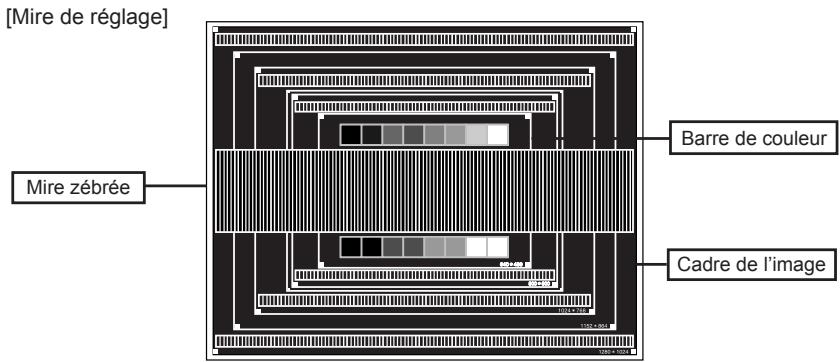

• Pour les membres résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 17.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réglage automatique: Appuyez la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affché.

Réglage de l'image Picture Adjust		Réglage de l'image
Ajustement	Problème / Option		Touché correspondante
Contraste *3 Contrast	Trop terne Trop intense		▲ ▼
Luminosite *1,2,3 Brightness	Trop nombre Trop clair		▲ ▼
Contr. avancé *2,3 Adv. Contrast	Eteint	Ratio de Contraste Typique.
	Allumé	Augmentation du Réglage de Ratio de Contraste.
Mode ECO *3 ECO Mode	Eteint	Normal
	1	La luminosité du back-light (Retro éclairage) est réduite.
	2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en 1.
	3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en 2.
Over Drive Over Drive	Arrêt / -2 / -1 / 0 / +1 / +2 Il améliorer la temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.
Technologie X-Res X-Res Technology	Eteint	Normal
	Léger	Rehausser les contours de l'image.
	Poussé	Rehausser les contours de l'image au-delà de la qualité 'Léger'.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF et que vous sentez que l'écran est trop lumineux. Impossible à sélectionner quand Contr. avancé est activé.
2 La Luminosité et Contr. avancé ne peut s'activer simultanément avec Mode ECO activé.
*3 Le Contraste, la Luminosité, Contr. avancé et le réglage de Mode ECO sont désactivés lorsque i-Style Color a été sélectionné.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Technologie X-Res : Appuyez la touche ▲ lorsque le Menu n'est pas affché.

Entrée Input Select	Direct	Entrée
Ajustement	Problème / Option Touche correspondante
Entrée Input Select	VGA	Sélectionnez l'entrée VGA.
	DVI	Sélectionnez l'entrée DVI.
	HDMI	Sélectionnez l'entrée HDMI.
	Régles automatiques	Rechercher une source d'entrée disponible et** sélectionner automatiquement.
NOTEZ La source d'entrée est fixe, non可以选择 automatiquement si VGA, DVI et HDMI qui sont* choisis.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Entrée: Appuyez la touche (2) lorsque le Menu n'est pas affché.

Réglage audio Audio Adjust	Direct	Réglage audio
Ajustement	Problème / Option Touche correspondante
Volume Volume	Trop faible Trop fort
Muet Mute	□□	Renvoyaz le volume sain au niveau précédent.
	□□	Arrêtez le bruit temporairement.
HDMI Audio * HDMI Audio	Line-In	Choisissez la LIGNE DANS l'entrée.
	HDMI	Choisissez la HDMI l'entrée.

• Accessible单单 si l'entrée HDMI a ete selectionné.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réglage audio: Appuyez la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affchéé.

Réglage de la couleur Color Adjust	Couleur réglage
Ajustement	Problème / Option Touche correspondante
Froid Cool	Blanc bleuâtre
Normal Normal	Blanc rougeâtre
Chand Warm	Blanc verdâtre
Couleur d'utilisateur User Color	Rouge	Trop faible
	Vert	Trop fort
	Bleu
i-Style Color i-Style Color	Eteint	Revenir aux réglages de base en ajustant les couleurs, hormis la couleur i-Style.
	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Jeux	Pour l'environnement de jeu de PC.
	Cinéma	Pour l'environnement de film et de vidéo.
	Paysage	Pour l'affichage d/images de paysage en extérieur.
	Texte	Pour l'édition de texte et l'affichage en environnement de traitement de texte.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• i-Style Color: Appuyez la touche lorsque le Menu n'est pas affchéé.

Informations Information

Informations

Fréquence H.:

Fréquence V.

Résolution:

Horloge de pixels:

Numero de modulo:

67.56KHz

60.0Hz

1920 x 1080

148.5MHz

E2773HS

Informations

Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.

NOTEZ

Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

Quitter

Réglage manual de l'image Manual Image Adjust	Réglage manual de l'image
Ajustement	Problème / Option		Touchche correspondante
Horloge *1 Clock	Trop étroite		▲
	Trop large		▼
Position H./V. *1,2 H./V. Position	Position H.	Trop à gauche	▲
		Trop à droite	▼
	Position V.	Trop BASSE	▲
		Trop haute	▼
Phase *1 Phase	Pour corriger le scintillagement des caractères ou des lignes		▲
Finesse *4 Sharpness	Ajustement de la qualité de l'image à desrésolutions inférieur à 1920 x 1080. Vous pouvez modifier la qualité de l'image (3 schritte).		▲
Réglage du mode Video Video Mode Adjust	Plein écran		Affichage plein écran
	Format de l'image *3		Extension de proportion d'affichage

1 Entrée Analogue Seulement.
2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 17.
3 Une image peut apparaître au centre de l'écran avec un format de 4:3, 5:4 ou 16:10 Lorsque la résolution video d'entrée est 4:3, 5:4 ou 16:10.
4 Finesse le réglage est désactivés lorsque Technologie X-Res a été scélectionné.

Configuration Setup Menu	Configuration
Ajustement	Problème / Option Touche correspondante
Langue Language Select	English	Anglais	Yüssekni	Russe
	Français	Français	日本語	Japonais
	Deutsch	Allemand	简体中文	Chinois simplifié
	Nederlands	Néerlandais	繁體中文	Chinois traditionnel
	Polski	Polonais
Position OSD OSD Position	Position H.	OSD trop à gauche OSD trop à droite
	Position V.	OSD trop BASSE OSD trop haute
Délambdaffichage OSD OSD Time Out	You pouvez ajuster la durée d'affichage du menu OSD. 5/15/30/60 secondes
Arrièreplan OSD OSD Background	Allumé	Le fond d'OSD est rendu transparent.
	Eteint	Renvoyez le fond d'OSD.
Logo d'ouverture Opening Logo	Allumé	Le logo IYAMA est affché lorsque le monitor est allumé.
	Eteint	Le logo IYAMA n'apparaît plus lorsque le monitér est allumé.
LED LED	Allumé	La Voyant d'alimentation est allumée.
	Eteint	La Voyant d'alimentation est éteinte.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.

Rappel de mémoire Memory Recall	Rappel de mémoire
Ajustement	Problème / Option Touche correspondante
Rappel de mémoire Memory Recall	Les données préréglées à l'usine sont restaurées.

Mode Verrouillage

1. Le verrouillage de l'OSD sera activé, lorsque vous appuyez sur les touches ① et ▲ pendant environ 10 secondes. Si vous tentez d'acceder à l'OSD en appuyant sur l'une des touches ①, ▼, ▲ ou ②, le massage « OSD verrouillé » apparaftra sur l'écran.
2. Le verrouillage de l'OSD sera désactivé, lorsque vous appuyez sur les boutons ① et à nouveau pendant 10 secondes.

1. Le verrouillage d'interrupteur d'alimentation sera activé, lorsque vous appuyez sur les boutons ① et pendant 10 secondes. Le verrouillage de l'interrupteur d'alimentation signifie qu'il sera impossible d'éteindre le moniteur lorsque l'interrupteur est verrouillé. Si vous appuyez sur l'interrupteur, le massage « l'interrupteur verouillé » apparaître sur l'écran.
2. Le verrouillage d'interrupteur d'alimentation sera désactivé, lorsque vous appuyez sur les boutons ① et ⑦ de nouveau pendant environ 10 secondes.

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

Dans le manuel sont décrites le réglage de la position de l'image, la réduction du scintillagement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez.
Le moniter a ete concu pour donner la meilleure performance a une resolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions a moins de 1920 x 1080, car l'image est automatiquement etirée pour replir l'écran. Cette résolution est recommendée en utilisation normale.
L'affichage de texte ou des lignes sera flou ou irrégulier en épaissur quand l'image est étirée du au processus d'élargissement de l'écran.
Il est préférible d'ajuster la position et la fréquence de l'image avec les commandes du moniteur,只不过 qu'avez les logiciels ou les utilisaires de l'ordinateur.
Procedez aux ajustements après une période d'échauffement de trente minutes au moins.
- Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon la résolution ou la fréquence du signal.
La Réglage automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Phase. L'autre est de faire chacun des ajustements manuellement.

Effectuez la Réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadrée correctement à l'écran après avoir effectué la Réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test.bmp) obtenue sur le site Web de IYAMA (http://www.iiyama.com).

Ajustez l'image en suivant la procEDURE ci-dessous pour obtenir l'image désirée.

Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.

① Affichez l'image à la résolution optimale.
② Ouvrez Test.bmp (mire d'ajustement de I'écran) comme papier peint.

NOTEZ

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est créé à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »

③ Appuyez la touche pendant environ 2 secondes successivement. (Réglage automatique)
④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadree correctement à l'écran après avoir effectué la Réglage automatique.
⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soit bien cadres a I'écran.

1) Ajustez la Position H. afin que le côte gauche de l'image soit sur le bord gauche de l'écran.

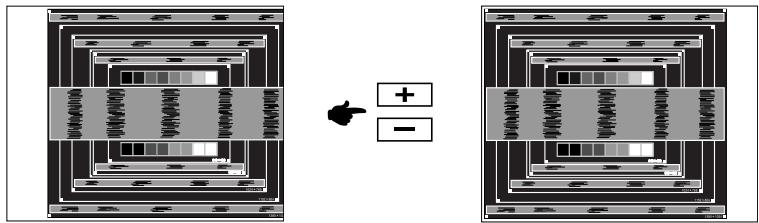

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.

NOTEZ

■ Quand la partie gauche de l'image s'éloigne du côte gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2).

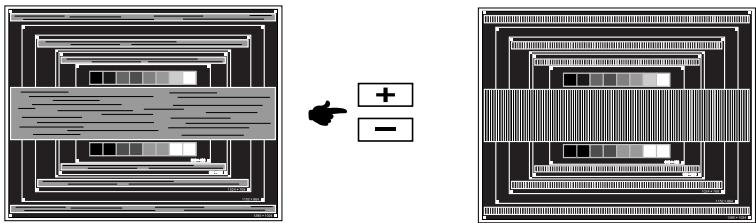

- Une autre manière de faire le réglage de l'Horloge et de faire l'ajustement sur les motifs zébrés verticaux de la mire.
L'imagpe peut scintiller pendant le reglage d'Horloge, Position H. et Position V.
Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, repêtez les étapes à partir de ③.

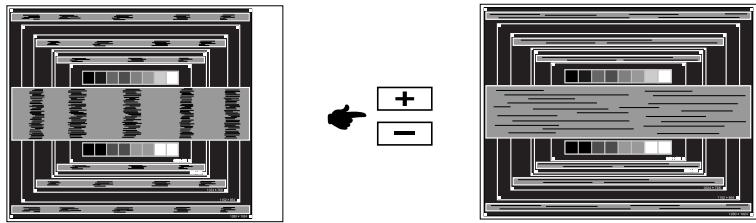

⑦ Réglez la Phase pour corriger les perturbationsizontales, le scintillagement ou la nettement en présence de la mire d'ajustement.

NOTEZ

En cas d'un fort scintillagement ou d'un manque de nettedé sur une partie de l'écran, repêze les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillagement ou le manque de nettedé persiste, paramétrz le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60Hz) et reprenez les réglages à partir de l'étape ③.
Régliez la Position-H si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.

Et remettez votre papier peintfavori.

SYSTÉME D'ÉCONOMIE D'ENERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTEZ

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'etreindre le monitér lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal video provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absence. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniter, préceder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontres. Si le monieur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persisté.
3. Si vous recontréz un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniter et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

Contrôle

① L'image

n'apparait pas.

(Levoyant d'alimentation ne s'allume pas)

Le cable d'alimentation est-il correctement branché?
□ L'interrupteur marche-arrêt est-il sur ON ?
Vérifier à l'aide d'un autre apparéil que la prise secteur fonctionne.

(Levoyant d'alimentation est bleu)

Si I'économiseur d'écran est activé, toucher la souris ou l'écran.
Augmenter le Contraste et/ou la Luminosite.
L'ordinateur est-il allumé?
Le cable de signal est-il correctement ranché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(Levoyant d'alimentation est orange)

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.
□ L'ordinateur est-il allumé?
Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(2) L'écran n'est pas synchronisé.

Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
□Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(4) L'écran est trop lumineux ou trop nombre.

□Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs dumoniteur?

(5) L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du monitateur ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

Problème

Contrôle

⑥ Pas de son.

□ L'équipment audio (Ordinateur etc.) est en marche.
Le cable audio est connecté correctement.
Augmentez le volume.
Le Muet est OFF.
Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

⑦ Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

L'audition d'un bruit parasite.

Le cable audio est connecté correctement.

INFORMATIONS DE RECYCLAGE

Pour une(Meilleure protection de l'environnement svp ne disposez pasvoitre moniteur. Veuiliez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CHARACTERISTIQUES TECHNIQUES

Catégorie de taill		27"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 27" (68,6cm)
	Taille du point	0,311 mm H × 0,311 mm V
	Luminosité	300cd/m² (Typique)
	Rapport de contraste	1200 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 85 degrès chaque, Haut / Bas : 80 degrès chaque (Typique)
	Temps de réponse	3,4ms (Noir, blanc, noir), 1ms (Gris au gris)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogue : Horizontale : 24,0-82,0 kHz, Verticale : 55-76 Hz Digital : Horizontale : 30,0-82,0 kHz, Verticale : 55-76 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		2,0W x 2 (haut-parleurs stéroyo)
Taille d'écran maximaile		597,9 mm L × 336,3 mm H / 23,5" L × 13,2" H
Alimentation		100-240 VAC, 50/60 Hz, 1,0 A
Puisance absorbée*		29W typique, Mode d'économie d'énergie : 0,5 W maximum
Dimensions / Poids net		647,0 × 454,5 × 239,0mm / 25,5 × 17,9 × 9,4 " (L×H×P) 5,3kg / 11,7lbs
Angle d'inclinaison		Haut: 20 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation)
Homologation		CE, TÜV-Bauart, VCCI-B, PSE, CU, ENERGY STAR®

NOTEZ

• L'équipment audio n'est pas connecté.

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontal	Fréquence vertical	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
		70,635kHz	74,984Hz	136,750MHz
	WSXGA+ 1680 × 1050	65,290kHz	60,000Hz	146,250MHz
	Full HD 1920 × 1080	66,590kHz	59,930Hz	138,500MHz
PC9801	640 × 400	24,827kHz	56,424Hz	21,053MHz

NOTEZ

• Entreé Digital n'est pas compatible.
