ICU2752 - Réfrigérateur-congélateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Capacité totale	270 litres
Dimensions (HxLxP)	201 cm x 60 cm x 65 cm
Poids	70 kg
Classe énergétique	A++
Niveau sonore	39 dB
Type de froid	Froid ventilé
Fonctions principales	Super froid, Super congélation
Alimentation électrique	220-240 V
Consommation d'énergie annuelle	250 kWh
Entretien et nettoyage	Nettoyage intérieur régulier, dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Système de verrouillage de porte, alarme de température
Compatibilités	Compatible avec les accessoires Liebherr
Garantie	2 ans

FOIRE AUX QUESTIONS - ICU2752 LIEBHERR

Pourquoi mon LIEBHERR ICU2752 ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous également que les ventilations ne sont pas obstruées et que l'appareil est bien nivelé.

Comment régler la température de mon LIEBHERR ICU2752 ?

Utilisez le panneau de contrôle situé à l'intérieur de l'appareil pour ajuster la température. La température recommandée pour le réfrigérateur est d'environ 4°C.

Mon LIEBHERR ICU2752 fait-il trop de bruit, est-ce normal ?

Un léger bruit est normal, mais si le bruit est excessif, vérifiez que l'appareil est bien stable et que rien ne vibre sur le sol. En cas de bruit anormal, contactez le service après-vente.

Comment nettoyer l'intérieur du LIEBHERR ICU2752 ?

Débranchez l'appareil et utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord si l'appareil est bien branché. Si l'appareil fonctionne mais que la lumière ne s'allume pas, il se peut que l'ampoule soit grillée et doive être remplacée.

Mon LIEBHERR ICU2752 affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour connaître la signification des codes d'erreur. Si le problème persiste, contactez le service après-vente.

Comment puis-je dégivrer mon LIEBHERR ICU2752 ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Utilisez des serviettes pour absorber l'eau. Ne grattez pas la glace avec des objets durs.

Quel est le niveau de consommation d'énergie du LIEBHERR ICU2752 ?

Le LIEBHERR ICU2752 est classé en étiquette énergétique. Vérifiez l'étiquette pour connaître sa classe et sa consommation annuelle en kWh.

MODE D'EMPLOI ICU2752 LIEBHERR

pour combinés réfrigerateur-congélateur intégrables

7080 135-00

ICU EN 1205

Protection de l'environnement

Les matériaux d'emballage sont fabriqués à partir de matières recyclables.

-Carton ondule/carton
- Pièces moulées en polystyrene
- Feuilles en polyéthylene
- Colliers de serrage en polypropylène

• Les matérieliaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
• Veuillez apporter les matériaux d'emballage dans une déchetterie publique.

Votre ancien apparéil contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.

• Mettez Your ancien apparéil hors service. Pour cela, le débrancher et couper le cable d'alimentation électrique. Veuillez détruire la fermeture pour éviter que les enfants, en jouant, puisent rester enfermés à l'intérieur de l' apparéil.
  Veillez à ne pas déterminer le circuit frigorifique de votre ancien apparéil jusqu'à son enlèvement ou son transport dans une déchetterie mise en place par les communes.
• Pour tout renseignement sur le fluide réfrigerant employé, consultez la plaquette signalétique.
  Pour toute information concernant les dates d'enlèvement ou les déchetteries, veuliez vous adresser au service local de voirie ou à la mairie de votre commune.

图

Sommaire

Page

Recommendations pour I'économie d'énergie

Raccordement electrique

Mise en marche et arrêt de l'appareil

Réglage de la température, Cool Plus

Eclairage interieur, Equipement. 21

Réfrigération, Congélation

Conseils pour la congélation et la conservation 22

Dégivrage, Nettoyage

Pannes eventuelles, Arrêt prolongé 23

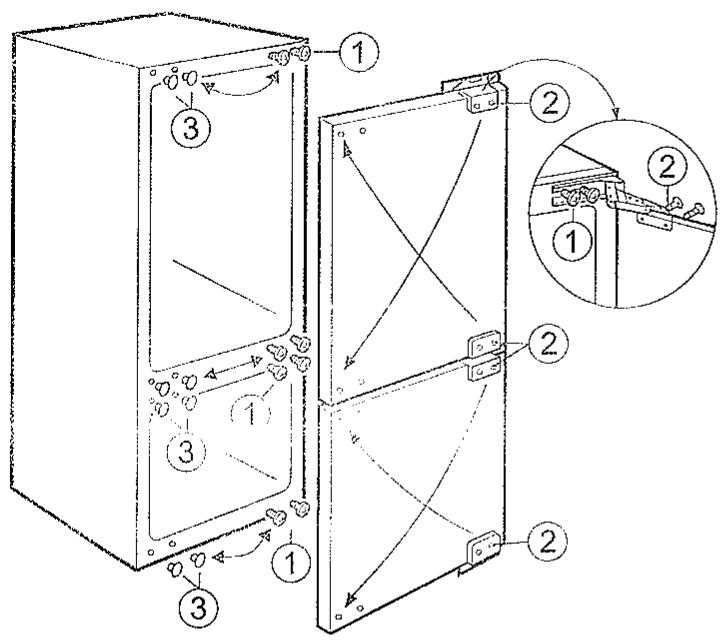

Inversion du sens d'ouverture de la porte

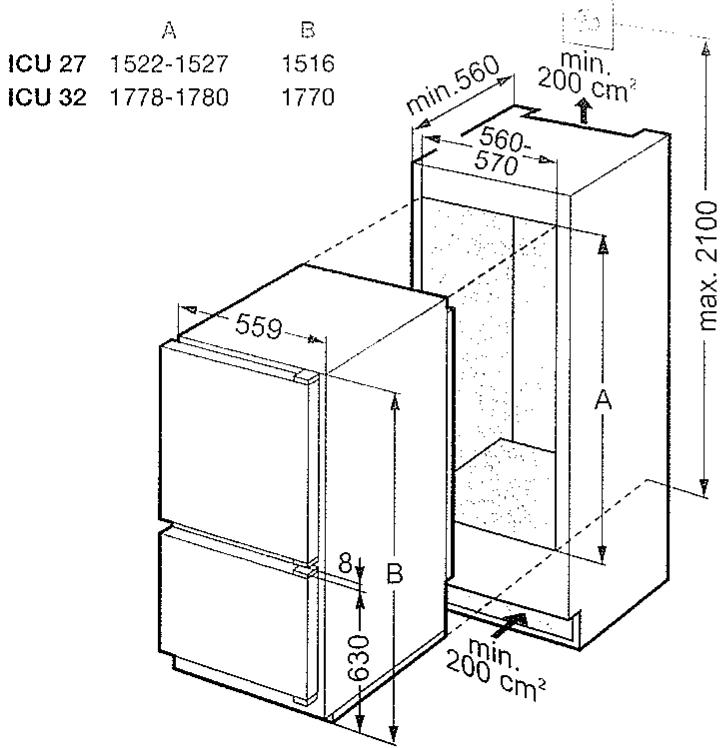

Dimensions d'encastrement

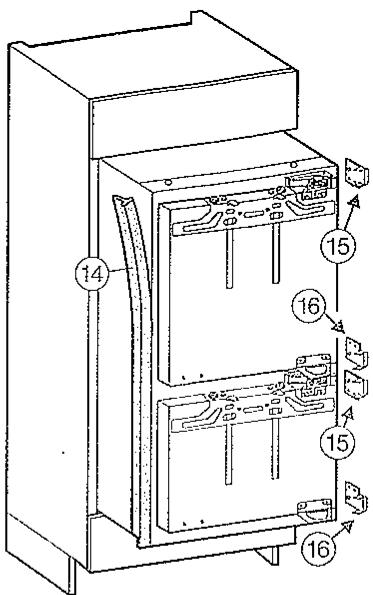

Encastrement dans l'objet de cuisine

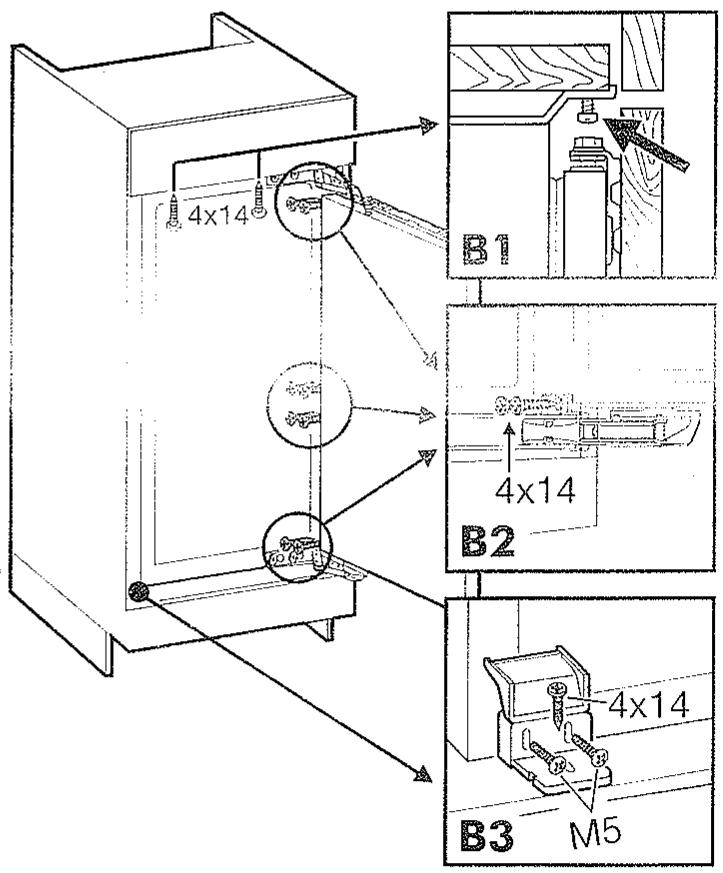

Fixation dans I'elément de cuisine 24

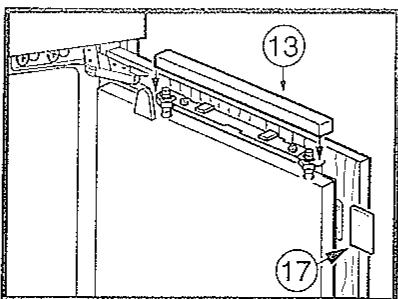

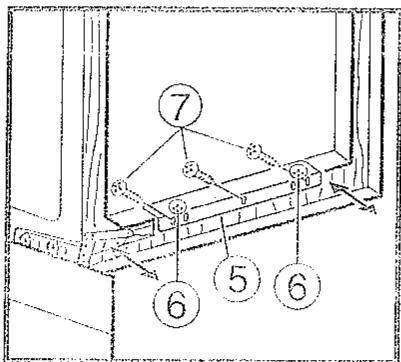

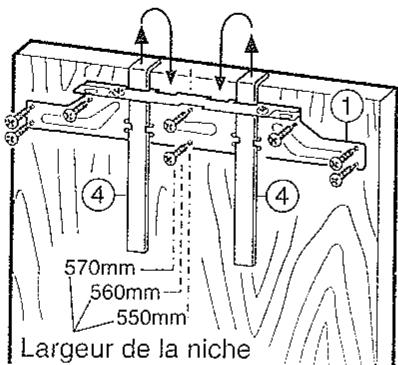

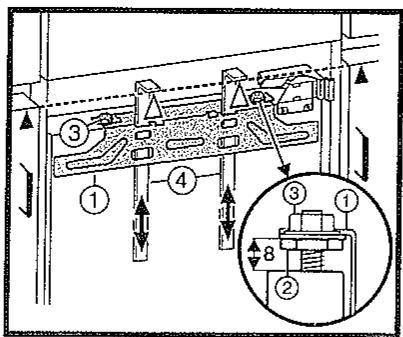

Montage de la porte du meubie 25

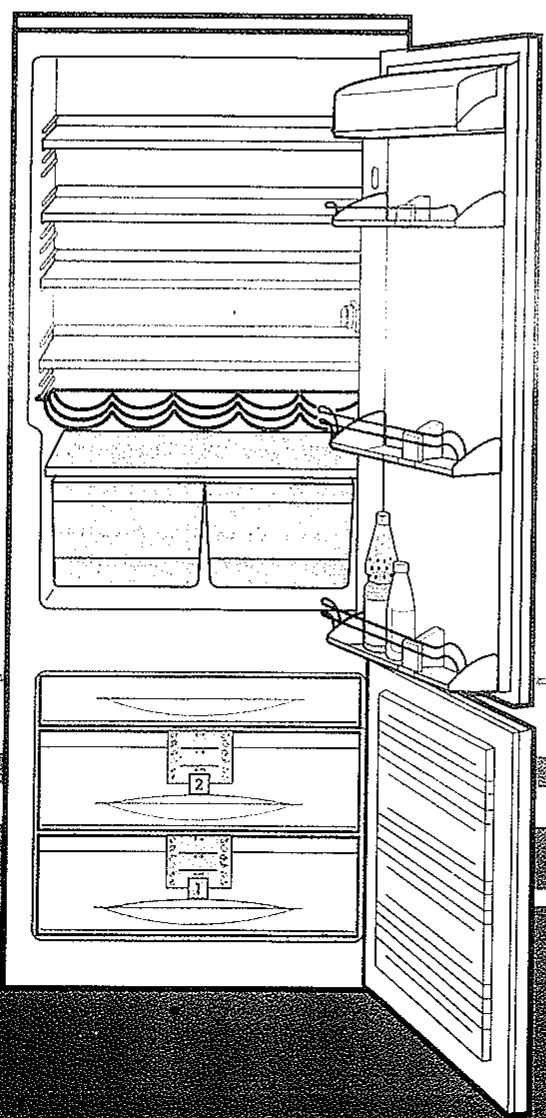

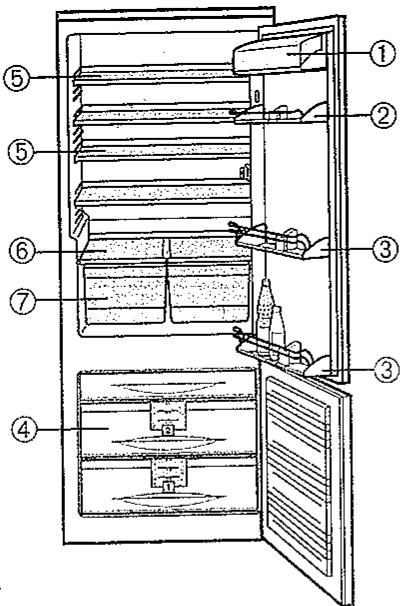

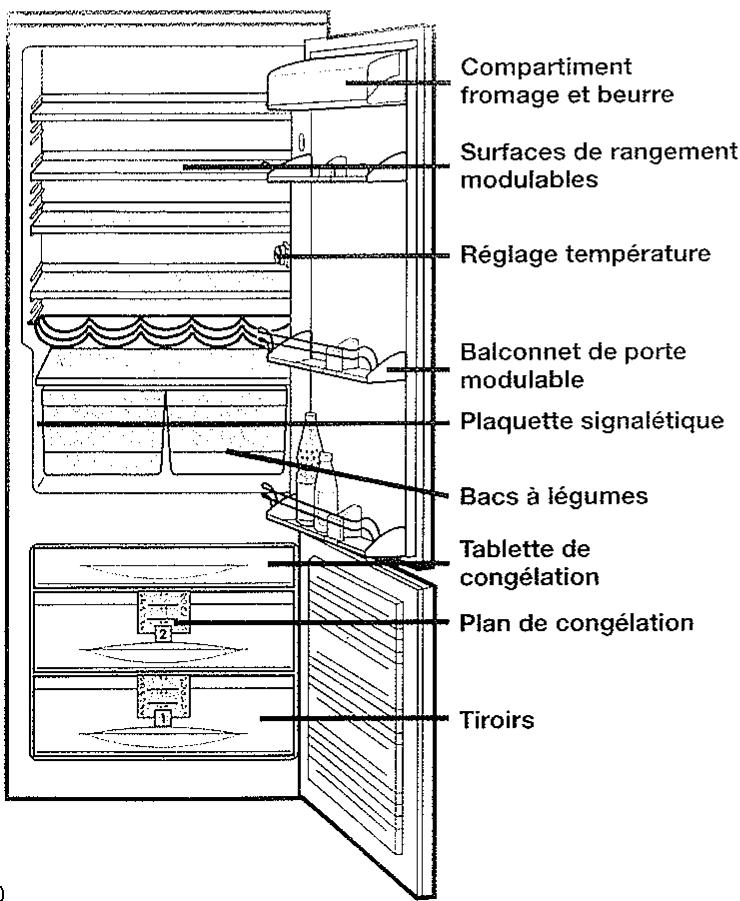

Description de l'appareil et de ses aménagements

Recommendations et consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, nous vous recom-mandons de faire appel à une deuxième personne pour déballer etmettre en place l'appareil.
• Si l'appareil est endommagé avant l'installation, prendre immediatement contact avec le fournisseur.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne, débrancher l'appareil ou 0ter le fusible.
• Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le cable.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectues que par un ServiceAprèsVenteagreeé. Cette consignes s'applique également au remplacement du cable d'alimentation.
• Ne pas manipuler de flammes vives ou d'appareils pouvant provoquer un incendie. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tener l'appareil éloigné de toute source de chaleur et bien aérer lapiece.
• Ne pas utiliser le socle, les tiroirs, les portes, etc... comme marchepied ou comme support.
• Cet apparéil ne s'adresse pas aux personnes (et enfants)présenter des handicaps physiques, sensoriels ou mentalaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
• Evitez le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés / surgelés. Cea est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
• Ne pas consommer la glace alimentaire, plus particulièrement la glace à l'eau et les glaçons, à la sortie du congelateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.
• Cet apparéil est conçu pour la réfrigération, la condensation et la conservation de dérivées alimentaires ainsi que pour la préparation de gluçons. Il est strictement réservé à un usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les règlementations s'appliquant à la profession.
• Ne pas conserver de matieres explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammier au contact d' éléments électriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
• Ne pas utiliser d'appareils electriques à l'intérieur de l'appareil.

Ce mode d'emploi est valable pour plusieurs apparèils, des différences sont par conséquent possibles.

L'appareil est concu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas etre depassées.La classe climatique de votre apparéil est indiquée sur la plaquette signalétique:

Classe climatique Température ambiente

SN +10^ +32^
N +16°a+32℃
ST +18^ +38^
T +18°a+43℃

Mise en place

Le site d'installation de votre apparéil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de melange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.

Recommandations pour I'économie d'énergie

• Éviter les ouvertures prolongées ou inutilles de la porte.
• Laisser refroidir les alimentents chauds à température ambiente avant de les ranger dans l'appareil.
• Dégivrer l'appareil lorsqu'il y a formation d'une couche de glace. Le rendement frigorifique en est amélioré et la consommation d'énergie réduite.

Raccordement électrique

Assurez-vous que le courant (courant alternatively) et la tension correspondant bien aux indications de la plaquette signalétique de l'appareil (située à l'intérieur de l'appareil, à gauche des bacs à légumes). Le fusible de protection de la prise doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.

Ne brancher l'appareil qu'a une prise de courant conforme avec mise à la terre.

Mise en marche et arrêt de l'appareil

Il est recommandé de nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails).

Régler le thermostat T, qui se trouve sur la position 0, sur le 1. L'appareil est en service, l'éclairage interieur s'allume. Lorsque le thermostat se trouve sur la position 0, l'appareil est à l'arrêt.

Réglage de la température

En actionnani le bouton T du thermostat vous pouvez ajuster la température interieure.

Position 1 = froid minimum, température la plus élevé Position 7 = froid maximum, température la plus BASSE

Si vous conservez des alimentes surgelés dans la partie concé
lateur, nous recommendons un réglage entre les positions 4 et
7. La température du compartment sera alors de -18°C ou plus
basse.

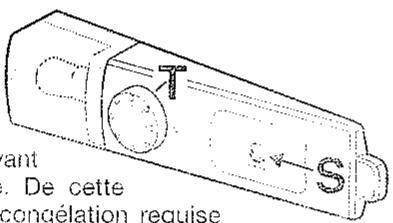

Cool Plus

Lorsque la température ambiante est BASSE (inférieure ou égale à 18°C), actionner l'interrupteur S situé sur le boitier du thermostat - le voyage de cet interrupteur s'allume manière, la température de sera atteinte dans le compar la température ambiante es n'est pas nécessaire d'action

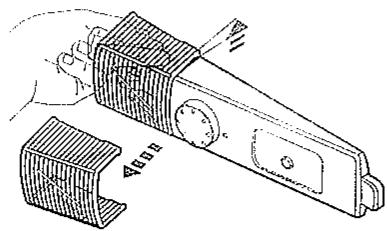

Eclairage interieur

Caracteristiques de l'ampoule : 15 W (n'utiliser enaucun cas une ampoule de plus de 15 W). Respecter la tension indiquée sur la plaquette signalétique de votre apparéil. Douille : E 14.

Remplacement de l'ampoule :

Débrancher la prise de l'appareil ou retarder le fusible.

Glisser la main derrière le cache del'ampoule, pousser I'avant vers le haut et-retirrer le cache par le cote.
一 Remplacer I'ampoule.
Remetre le cache en place et I'enclipser.

Equipement

Les surfaces de rangement peuvent etre déplacées suivant la place nécessaire. Tirer la surface de rangement vers l'avant, la soulever puis la basculer pour lasorting. Quand vous la remettez en place, veiller a ce que les butees situées à l'arrière soient orientées vers le haut, afin d'eviter que les denrées se collent sur la paroi.

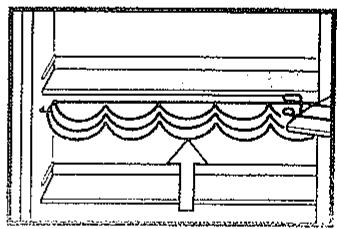

Pour changer de place les balconnets de porte

• soulever verticalement les balconnets, les retarder vers l'avant et les replacer à la hauteur voulue en procédant dans le sens inverse.
• En modifiant la position de la cloison de maintien bouteilles, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermetre de la porte.

Balconnet bouteilles

Le balconnet bouteilles vous offre un espace supplémentaire pour la réfrigération des boissons.

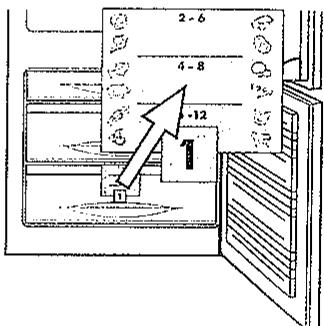

Plan de congélation

Il indique, à l'aide de symboles, la durée de conservation des différentes denrées (en mois). La durée de conservation des alimentés dépend principalement de leur fraîcheur initiale, de leur préparation avant congestion et de la qualité souhaitée. Pour des alimentés gras, respecter les valeurs inférieures indiquées dans le plan de congestion.

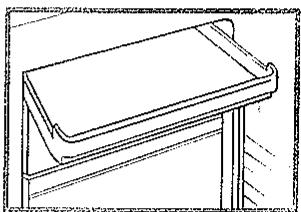

Tablette de congélation

La tablette de congélation permet de congeier, dans les meilleures conditions, des fruits (baies, morceaux de fruits), fines herbes et légumes destinés à recouvrir ou à garnir vos plats. Étaler les produits à congeier sur la tablette de congélation (les fruits ne doivent pas être collés et doivent conserver leur forme initiale) et

les laisser congefer pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou dans des recipients et de les placer dans un tiroir. Replacer ensuite l'accumulateur de froid (selon modèle) dans la tablette de congélation. Pour décongefer, étaler à nouveau les produits congelés les uns à côté des autres.

○ Remplir d'eau le bac à glaçons.
- Placer le bac à glaçons dans l'appareil et laisse geler.
- Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passé un court instant sous l'eau courante.

Réfrigération

Example derangement

Beurre, fromage
Oeufs
bouteilles,
4 Produits surgelés, glaçons
Viandes, charcuterie, produits laitiers
Pâtisseries, plats cuisines, boissons
Fruits, legumes, salads, herbs aromatiques fraîches

Conseils

• Les alimentés qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d'autres alimentés, ainsi que les liquides, doivent toujours être conservés dans des recipients hermétiques ou recouverts forts uniquement en posit bien fermées.

• Les fruits, légumes et salades peuvent être conserved sans emballage dans les tiroirs du réfrigerateur.
  N'utiliser que des emballages réutilisables et convenant à la conservation (plastique, métal, aluminium, verre).

Congélation

Les produits frais doivent être congeles en profondeur le plus rapidement possible et les produits déjà congeles doivent disposer d'une "réserve de froid". Cette opération est possible grâce au système Superfrost. Valeur nutritive, aspect et saveur des produits seront ainsi conservedes dans les valeurs conditions.

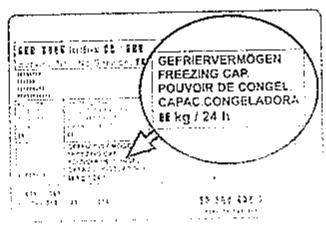

La plaquette signalétique vous indiqué la quantité maximale d'aliments (en kg) que vous pouvez congeiler en l'espace de 24 heures ("Pouvoir de congélation"). Cette valeur maximale varie suivant le type d'appareil et sa classe climatique.

Congélation

Environ 24 heures avant d'introduire les produits frais :

• Positionner le thermostat sur une position moyenne à "froid".
  Appuyer sur la touche ④.
• Attendre 24 heures.
• Introduire ensuite les produits frais à congeler.
• Au bout de 24 heures environ, les produits frais seront conge-lés.
• Replacer le thermostat sur la position souhaitation.
  Appuyer à nouveau sur la touche ④.

Pour conçeler une petite quantité de produits frais (jusqu'à 1 kg par jour), il n'est pas nécessaire de modifier quelque réglage que ce soit.

Lorsque vous introduisez des produits surgelés (donc déjà conge-lés), vous pouvez même replir complètement la partie conge-léateur sans nécessité de modifier la position du thermostat.

Conseils pour la congélation et la conservation

• Aliments pouvant être congeles : Viandes, gibier, volailles, poissons frais, legumes, fruits, produits laitiers, pain, pâtisseries, plats cuisés. Aliments pour lesquels la congélation est déconseillée : Laitue, radix, raisins, pommes et poires entières, viandes grasses.

• Emballez toujours les alimentés que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet : fruits et légumes : paquets de 1 kg maximum, viandes : paquets de 2,5 kg maximum.

• Les légumes doivent être blanchis après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidirrapidement en les passant sous l'eau froide).

• Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres alimentés peuvent être légèrement sales et épices. Certaines épices perdent de leur saveur lors de la congélation.

N'utiliser que des embaillages disponibles dans le commerce type sacs de congélation, recipients recyclables en plastique, métal et aluminium.

• Ne pas placer des produits frais à congefer au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour évierer qu'ils ne collent entre eux en se congelant.

• Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation.

• Ne jamais placer de bouteilles ou cannettes contenant une boisson gazeuse dans le congelateur, car elles pourraient exploser.

• Les soins apportés à la décongélation sont aussi importants que lors de la congelation. En règle générale, ne décongeler que la quantité nécessaire à votre consommation. Cuisiner ou utiliser aussirapidementque possiblelesalimentsvenantd'êtredécongelés.

Les alimentes congelés peuvent être décongelés de la manière suivante :

-dans le four a chaleur tournante,
-dans le four a micro-ondes,
- à température ambiente,
- dans le réfrigerateur; le froid dissipe est utilisé pour la réfrigeration des autres alimentés.

Des portions peu épaisses de viande et de poisson peuvent être courantes en cours de décongélation.

Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moins).

Dégivrage

Partie réfrigérateur

La partie réfrigerateur de votre apparéil est à dégivrage automatique. L'eau de dégivrage est recueillie dans un bac, d'ou elle

s'évapore ensuite grâce à la chaleur dégagée par le compresseur.

Veiliez également à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement situé au-dessus des bacs à légumes. Pour de plus amples détails à ce sujet, veuillez vous reporter au chapitre "Nettoyage".

Partie concélateur

Au bout d'un certain temps, il se forme une couche de givre ou de glace sur les parois interieures du congélateur. Si cette couche devient trop épaissé, elle augmente la consommation d'énergie. Il convient donc de procéder régulièrement au dégivrage.

• Le jour du dégivrage, arrêté l'appareil en le débranchant ou en positionnant le bouton de réglage température sur "0".
• Retirer les tiroirs et les tablettes en verre.
• Envelopper les denrées congelées dans du papier journal ou des couvertures et les placer ensuite dans un endroit aussi frais que possible.
  Pour accelerer le dégivrage, placer un récipient contenant de l'eau chaude sur le sol de la cuve.
  Laisser la porte ouverte pendant le dégivrage. Eponger l'eau restante avec un linge et nettoyer ensuite l'intérieur de l'appareil.

Pour le dégivrage, n'utiliser aucun système mécanique ou d'autres moyens artificiels que ceux qui sont recommandés par le fabricant.

Nettoyage

Avant de procéder au nettoyage, arrêté impératifement l'appareil. Débrancher la prise de l'appareil ou-retirer le fusible.

Nettoyer l'intérieur, les équipements interieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser enaucun cas des détergents contenant des abrasifs, de l'acide ou des solvants chimiques.

Ne pas employerer d'appareils de nettoyage à la vapeur: risque de dommages matériels et de blessures.

Eviter que I'eau de nettoyage ne s'infiltrre dans les parties électriques.
Essuyer soigneusement tous les éléments avec un chiffon sec.

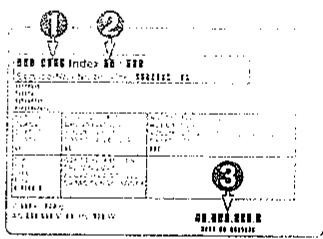

- Ne pas déteriorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-venture.
- Nettoyer éventuellesment l'orifice d'écoulement de l'eau de dégivrage, par exemple à l'aide d'un coton-tige ou autre.

Pannes eventuelles

Votre apparéil est conçu et construit de sorte à assurer l'absence de pannes et une grande longévité. Si une panne venait cependant à se produit pendant le fonctionnement, veuilles alors consulter votre Service Àpès Vente le plus proche. Vérifiéz tout de même au préalable si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :

L'appareil ne fonctionne pas :

• L'appareil est-il en position marche ?

• La prise de courant est-elle bien enforcée ?

• Le fusible de la prise est-il en bon état?

L'appareil est trop bruyant :

• L'appareil est peut-être mal calé.

• Les meubles ou les objets se trouvant à proximé sont peut-être soumis aux vibrations du groupe compréseur. Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.

• La température n'est pas assez BASSE :

• Le réglage de la température est-il correct ? (voir chapitre "Réglage de la température")

• Le thermomètre supplémentaire place dans l'appareil indique-t-il la bonne température ?
• La ventilation est-elle correctement assurée ?
• L'appareil a-t-il été installé trop après une source de chaleur ?

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre.

le problème et que vous ne pouvez remedier vous-même à la panne, veillez alors consulter chez S.A.V. le plus proche en lui indiquant la désignation 1, l'index 2 et le nombre de l'appareil 3 figurant sur la plaquette signalétique. Vous trouverez la plaquette signalétique à interieur de l'appareil, à gauche des bacs à legumes.

Arrêt prolongé

Lorsque vous appeareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en冲动. Nettoyer l'appareil et laisser la porte ouverte aiin d'éviter la formation d'odeurs.

L'étanchéité du circuit réfrigerant est éprouvée.

L'appareil est antiparasite conformément à EN 55014 et satisfait ainsi aux prescriptions définies par la directive CE 87/308/CEE.

Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses apparéils.

Inversion du sens d'ouverture de la porte

• Dévisser légrement les vis de fixation de la carrosserie.
• Decrocher les portes.
  Enlever les caches
• Revisser légèrement toutes les vis de fixation © sur le côte opposé.
• Dévisser les vis de fixation de la porte et échanger la position des charnières en diagonale.
• Accrocher les portes de l'appareil sur les vis prémontées et serrer les vis.
• Poser les caches © sur les orifices restés libres.

Dimensions d'encastrement

Mettre le meuble d'équre et à niveau. Caler si nécessaire. Socle et cloison latorale du meuble doivent être perpendicularaires.

Pour l'entrée d'air dans le socle et la sortie d'air au-dessus de l'appareil, prévoir impératifement une bouche d'aération minimale de 200 cm².

Dimensions d'encastrement (mm):

Encastrement dans l'élement de cuisine

Raccourcir si besoin est le bourrelet à la hauteur de la niche, restirer le film protecteur et coller le bourrelet cote poignée sur le cote de l'appareil.
Vérifier l'épaissur des parois du meuble: Pour des parois d'épaissur 16 mm = niche de largeur 568 mm :
-Poserlescalesdecartement 15 et16 sur les charnières.
- Engager l'appareil dans la niche jusqu'à ce que les cales d'écartement soient alignées avec la paroi latérale du meuble.

Fixation dans l'élément de cuisine

• Visser l'équerre plastique côte poignée sur l'appareil à l'aide des vis M5 (voir détaill B3).

Fixation de I'appareil dans la niche:
- en haut par le profilé de fixation (voir détaill B1),
- sur le côte par les charnières (voir détaill B2),
- en bas par la piece de fixation (voir détaill B3).

Montage de la porte du meuble

• Monter les aides de montage ④ au niveau du haut de la porte: arêtes inférieures des aides de montage = arête supérieure de la porte à monter.
• Dévisserles contre-écrous 3.

• Accrocher la traverse de fixation sur la porte du meuble.

Selon la largeur de la ni- che, la ligne mediane de la traverse de fixation doit etre deplacee en direction de la charniere!

• Visser la travers de fixation ①: Pour les portes à panneaux de particules, utiliser au moins 6 vis (4x14). Pour les portes à c
  Tirer les aides de montage vers le haut, les tourner de 180^ et les enforcer dans les logements qui se trouvent a cotoé.
  Accrocher la portedmeuble sur la portede l'appareil et sur les piéesd'ajustement ②, visser légèrement les contréçcrous ③ sur les piéesd'ajustement.
  Aligner la portedu meuble et la mettre d'équerre par rapport aux autres panneaux de façade, régler lejeu létaléral X en déplacant la porte. Régler lejeu vertical Y à l'aide des pièces d'ajustement © avec un

tournevis. Visser les contre-écrous @.

Régler le jeu de la porte du meuvre en profondeur 2: Dévisser les vis cruciformes ⑧.

Visser l'équre de fixation à l'aide des vis à panneaux de particules (4 x 14) sur la portedu meuble.
° Devisser les vis cruciformes 6.
Aligner la porte du meuble parallèlement à la porte de l'appareil. Serrer les vis
Fermer la porte et vérifier l'alignement avec les autres portes.

Engager le cache supérieur et l'enclipser.
- Enclencher le cache (1).
